Type de produit	Enceinte centrale
Caractéristiques techniques principales	2 voies, haut-parleurs de médium et tweeter, technologie de diffusion audio
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	43,2 cm x 17,8 cm x 15,2 cm
Poids	6,8 kg
Compatibilités	Compatible avec les amplificateurs et récepteurs audio
Type de batterie	Non applicable
Tension	Non applicable (enceinte passive)
Puissance	100 Watts RMS
Fonctions principales	Amélioration de la clarté des dialogues, son surround pour home cinéma
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces de rechange limitée, consulter le fabricant
Sécurité	Ne pas exposer à l'humidité, éviter les chocs physiques
Informations générales utiles	Idéale pour les systèmes home cinéma, son équilibré et riche

FOIRE AUX QUESTIONS - CSI5 POLK AUDIO

Comment connecter le POLK AUDIO CSI5 à mon système audio ?

Pour connecter le POLK AUDIO CSI5, utilisez des câbles haut-parleurs de bonne qualité. Connectez les fils positifs et négatifs des enceintes aux bornes correspondantes de l'enceinte et de votre amplificateur ou récepteur. Assurez-vous que le système est éteint pendant la connexion.

Quelle est la puissance nominale du POLK AUDIO CSI5 ?

Le POLK AUDIO CSI5 a une puissance nominale de 100 watts et peut supporter un maximum de 150 watts en crête.

Quelle est la réponse en fréquence du POLK AUDIO CSI5 ?

Le POLK AUDIO CSI5 a une réponse en fréquence de 60 Hz à 25 kHz, ce qui permet de reproduire une large gamme de sons.

Mon POLK AUDIO CSI5 ne produit pas de son, que faire ?

Vérifiez d'abord les connexions des câbles haut-parleurs. Assurez-vous qu'ils sont correctement branchés et que votre amplificateur ou récepteur est allumé. Testez également avec une autre source audio.

Comment optimiser le placement du POLK AUDIO CSI5 pour un meilleur son ?

Pour un son optimal, placez le POLK AUDIO CSI5 au centre de votre installation, idéalement à hauteur d'oreille lorsque vous êtes assis. Évitez de le placer dans un coin ou près d'obstacles pour minimiser les réflexions acoustiques.

Le POLK AUDIO CSI5 est-il compatible avec un système surround ?

Oui, le POLK AUDIO CSI5 est conçu pour être utilisé dans des systèmes surround. Il peut être utilisé comme haut-parleur central pour améliorer le dialogue et la clarté des sons dans vos films et musiques.

Quelle est la garantie offerte avec le POLK AUDIO CSI5 ?

Le POLK AUDIO CSI5 est généralement livré avec une garantie limitée de 5 ans, mais cela peut varier en fonction du revendeur. Vérifiez les détails spécifiques sur votre reçu ou auprès du vendeur.

MODE D'EMPLOI CSI5 POLK AUDIO

Enceintes ambiophoniques

Owner's

Manual

polkaudio®

Features of the RTi center & surround loudspeakers:

• Les modèles CSi sont disponibles avec placage de chêne noir ou de cerisier.
• Les modèles ambiophoniques FXi sont disponibles en noir. Le FXi3 est également disponible en blanc prêt à peindre. Les transducteurs Dynamic Balance en composite de polymère assurent une gamme de fréquences vaste et linéaire avec peu de distorsion. L'enceinte centrale CS15 est dotée de la technologie Acoustic Resonance Control (évent ARC) pour une reproduction plus naturelle des mediums et d'un évent PowerPort pour des graves plus fidèles et plus précis.
• Les suspensions en butyle-caoutchouc assurent une haute performance et une grande durabilité.
• Les saladiers moulés des transducteurs sont acoustiquement inertes.
• Tweeters à dôme de 1" (2,54 cm) avec aimants au néodyme pour des aigus clairs et précis. La grille anti-diffraction assure une image sonore vaste, précise et tridimensionnelle.
• La conception des caractéristiques de diffusion des modèles ambiophoniques est innovante : les enceintes triangulaires orientent les transducteurs et les tweeters en directions opposées, assurant une ambiance réaliste et une imagerie précise des effets sonores.
• Les enceintes ambiophoniques sont dotées d'un commutateur bipolaire/dipolaire, assurant une grande flexibilité d'installation et des effets ambiophoniques incomparables. Les enceintes de canal central sont blindées magnétiquement, permettant leur installation à proximité d'écrans vidéo. Les condensateurs de dérivation au mylar des séparateurs étendent la gamme des hautes fréquences et améliorent le détail et la transparence.
• Les bornes "cinq façons" plaquées or (avec trous surdimensionnés pour câbles de gros calibre) assurent la polyvalence de raccordement et la solidité de la connexion. Le modèle CSi5 est bi-amplifiable. Le timbre acoustique est harmonisé avec tous les systèmes de cinéma maison ou à voies multiples de Polk Audio, assurant un environnement sonore plus homogène et plus réaliste.

Limites sécuritaires d'opération

Les enceintes de la Série RM de Polk Audio ont été fabriquées avec des matériaux de la plus haute qualité pour vous assurer performance et fiabilité pour de nombreuses années. Cependant, les haut-parleurs peuvent être endommagés lorsqu'un amplificateur, quelle que soit sa puissance, est poussé au-delà de ses limites, typiquement à la position 12h ou 13h du contrôle de volume. L'amplificateur surchargé générera alors un niveau élevé de distorsion et le son deviendra rauque et strident. Si vous entendez de la distorsion, BAISSEZ LE VOLUME. Contrairement à ce que l'on pourrait penser, un haut-parleur peut être endommagé plus facilement par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance à haut volume.

Service ou assistance technique

Si, après avoir suivi toutes les instructions, vous éprouvez toujours des difficultés, vérifiez de nouveau tous les raccordements. Si vous en concluez que le problème est relié à l'enceinte, communiquez avec le détaillant Polk Audio ou contactez le Service à la Clientèle de Polk Audio au 1-800-377-7655 (du lundi au vendredi, de 9h00 à 18h00, HNE, au Canada et aux É.-U. seulement). À l'extérieur du Canada et des É.-U., signalez-le au 410-764-5266. Vous pouvez aussi communiquer avec nous par courriel : [e-mail]

Pour plus d'informations, conseils pratiques, FAQ et manuels en ligne, visitez notre site web primé : www.polkaudio.com/home.

Achetez directement de Polk Audio

Nous pouvons vous recommander toute une gamme d'accessoires pour audiophiles qui vous aideront à obtenir la performance maximale de ce système. Socles pour enceintes appariés à la finition de nos enceintes, supports muraux, accessoires pour améliorer votre système, vêtements exclusifs avec logo Polk, et bien plus encore. Visitez notre magasin en ligne : http://shop.polkaudio.com.

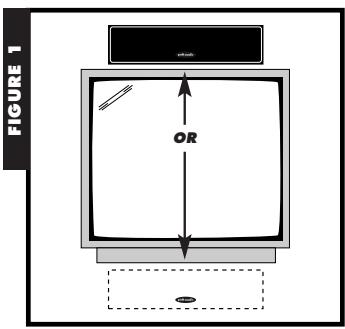

FIGURE 1

Disposition la plus courante, au-dessus de l'écran. Les enceintes de la série CSi sont blindées magnétiquement et peuvent être disposées à proximité d'une télé ou d'un moniteur vidéo. Si vous percevez de la distorsion ou de la décoloration vidéo, éloignez immédiatement les enceintes de l'écran et communiquez avec le service à la clientèle de Polk : 410-358-3600.

Pour orienter vos enceintes FXi correctement, consultez l'étiquette du numéro de série (et non celle de l'interrupteur Bipole/Dipole).

Pour des effets ambiophoniques directionnels, CHOISSEZ le mode B

Pour des effets ambiophoniques diffus, choisissez le mode DI-POLE. Ré écepteur à "small".

rudimentaire.

des enceintes FX ambiophoniques. Réglez le contrôle des canaux ambiophoniques de votre récepteur sur "small".

Insérer le fil du haut-parleur dans le trou

Ne pas insérer la partie isolée du fil du haut-parleur.

Utilisation des bornes de branchement.

Bi-câblage : l'utilisation de câbles distincts pour brancher les

composantes des hautes et des basses fréquences de vos enceintes.

(CSi5 : Enlever les cavaliers métalliques plats.)

Bi-amplification : l'utilisation d'amplis distincts pour alimenter les composantes des hautes et des basses fréquences de vos enceintes (CSi5).

Utilisez le gabarit pour marquer l'emplacement de fixation.

Utilisez des vis #10 pour fixation sur montant ou des chevilles d'ancrage #10 avec vis s'il n'y a pas de montant.

Glissez l'enceinte sur les têtes de vis jusqu'à ce que les encoches ou trous de serrage s'enclenchent.

2 - Transducteurs 6 1/2" (16,5 cm)

1 - tweeter 1" (2,5 cm)

REPONSE EN

FRÉQUENCE GLOBALE :

45Hz-27kHz

LIMITES-3DB:

55Hz-26kHz

AMPLIFICATION

RECOMMANDEE:

20-200 watts par canal

EFFICACITÉ (1 M, 2,83 VRMS) :

90dB

IMPEDANCE:

Avec deux PowerPort arrêtés jumelés

et un évent TAR

FINITIONS DISPONIBLES :

Placage de chêne noir ou de cerisier.

DIMENSIONS

(Incluant grille + PowerPort) :

71/2"H x 24"L x 141/2"P

(19,1 cm H x 61 cm L x 36,8 cm P)

2 transducteurs 5 1/4" (13,3 cm)

1 tweeter 1" (2,5 cm)

Réponse EN

FRÉQUENCE GLOBALE :

55Hz-27kHz

LIMITES-3DB:

65Hz-26kHz

RECOMMENDED

AMPLIFICATION:

20-180 watts par canal

EFFICACITÉ (1 M, 1 W) :

89dB

IMPÉDANCE :

Compatible avec les sorties 8 Ohms.

FRÉQUENCE DE SÉPARATION :

1.75kHz

FRÉQUENCE DE SÉPARATION :

médium-grave PB : 12 dB/octave

Tweeter : 12 dB/octave

TYPE DE CAISSON :

Avec évent unique à l'avant

Placage de chêne noir ou de cerisier.

DIMENSIONS

(INCLUANT GRILLE + PORT D'ALIMENTATION) :

17,5 cm H x 50,8 cm L x 23,5 cm P

(17,5 cm H x 50,8 cm L x 23,5 cm P)

POIDS À L'EXPÉDITION :

20 lb (9,1 kg)

TRANSDUCTEURS:

1 - transducteurs 6 1/2" (16,5 cm)

2 - tuyauterie 1" (2,5 cm)

Réponse EN

FRÉQUENCE GLOBALE :

45Hz-27kHz

LIMITES-3DB:

55Hz-26kHz

AMPLIFICATION

RECOMMANDEE:

20-125 watts par canal

EFFICACITÉ (1 M, 1 W) :

89dB

IMPEDANCE:

Compatible avec les sorties 8 Ohms.

FRÉQUENCE DE SÉPARATION :

2.3kHz

PENTE DE SÉPARATION :

médium-grave PB: 12dB/octave

tweeter PH : 12 dB/octave

TYPE DE CAISSON :

Avec évacuation unique

FINITIONS DISPONIBLES :

Noir

DIMENSIONS

(INCLUANT GRILLE + PORT D'ALIMENTATION) :

1 - transducteurs 5 1/4" (13,3 cm)

2 - tuyauterie 1" (2,5 cm)

REPONSE EN

FRÉQUENCES GLOBALES :

50Hz-27kHz

LIMITES -3DB:

60Hz-26kHz

AMPLIFICATION

RECOMMANDEE:

20-150 watts/canal

EFFICACITÉ (1 M, 1 W) :

88dB

IMPÉDANCE :

Compatible avec les sorties 8 Ohms.

FRÉQUENCE DE SÉPARATION :

2.0kHz

PENTE DE SÉPARATION :

médium-grave PB : 12 dB/octave

Tweeter PH : 12 dB/octave

TYPE DE CAISSON :

Avec évacuation unique

FINITIONS DISPONIBLES :

Noir ou Blanc

DIMENSIONS

(INCLUANT GRILLE + PORT D'ALIMENTATION) :

12" H × 11" L × 7 3/8" P

Toutes les caractéristiques sont

sujettes à changements sans préavis.

La garantie de Polk Audio, Inc., n'est valide que pour l'acheteur au détail original. La garantie sera automatiquement annulée avant sa date d'expiration spécifiée si l'acheteur original vend ou transfère le produit à toute autre partie.

Polk Audio, Inc., garantit - à seulement - que le ou les HAUT-PARLEUR(S), COMPOSANTE(S) DE FILTRE PASSIF et CAISSON(S) de ce produit Polk Audio seront exempts de tout défaut attribuable aux pièces d'origine et à la main d'oeuvre pour une période de cinq (5) ans à partir de la date de l'achat au dé éé Polk Audio.

En outre, Polk Audio, Inc., garantit à l'acheteur au détail original que TOUT AMPLIFICATEUR OU TOUT AUTRE COMPOSANTE ÉLECTRONIQUE qui pourrait faire partie de ce produit Polk Audio sera exempt de tout défaut attribuable aux piè ail original chez un revendeur agréé Polk Audio.

Pour permettre à Polk Audio de vous offrir le meilleur service de garantie possible, veuillez enregistrer votre nouveau produit en ligne à l'adresse web : www.pkaudio.com/registration - ou contactez le Service à la Clientèle de Polk au 800-377-7655 aux États-Unis et au Canada (à l'extérieur des E.U. : 410-358-3600) dans les dix (10) jours suivant la date de l'achat original. Assurez-vous de conserver votre reçu d'achat original.

Les produits défectueux doivent être expédiés, avec une preuve d'achat, francs de port et assurés, au revendeur agréé Polk Audio chez qui vous avez acheté le produit, ou à l'usine Polk Audio, 2550 Britannia Boulevard, Suite A, San Diego, California 92154.

Les produits doivent être expédiés dans leur carton d'expédition original ou dans un contenant équivalent. Le propriétaire doit assumer tout risque de perte ou de dommage en transit.

Si, suite à l'examen du produit à l'usine Polk ou chez le marchand agréé Polk Audio, il est déterminé que la défectuosité est imputable aux matériaux d'origine ou à la main d'oeuvre au cours de la période de la garantie spécifique, Polk Audio ou le revendeur Polk Audio, à sa guise, réparera ou remplacera le produit sans frais additionnels et selon les conditions décrites ci-dessous.

Toute pièce ou produit remplacé devient la propriété de Polk Audio. Les produits réparés ou remplacés sous garantie vous seront expédiés franco de port dans un délai raisonnable.

Cette garantie ne s'applique pas aux dommages causés par des conditions, tensions supérieures au maximum prescrit pour l'unité, à l'aspect visuel du meuble non directement attribuable à un défaut de pièces d'origine ou de main d'oeuvre, ou par le service, la réparation, ou toute modification du produit qui n'a pas été autorisée ou approuvée par Polk Audio. Cette garantie sera annulée si le numéro de série sur le produit a été enlevé, altéré ou falsifié.

Cette garantie ne s'applique pas aux dommages accidentels. Si la défectuosité de ce produit est imputable aux pièces d'origine ou à la main d'oeuvre selon les conditions de la garantie exprimées ci-dessus, votre seul recours sera la réparation ou le remplacement selon les conditions décrites ci-dessus.

Dans aucun cas Polk Audio, Inc. pourra-t-elle être tenue responsable pour tout dommage accessoire ou indirect causé par l'utilisation ou par l'incapacité d'utilisation du produit, même si Polk Audio, Inc. ou un revendeur agréé Polk Audio, a été avisé de la possibilité de tel dommage, ou pour toute réclamation par tout autre tiers.

Cetie t a t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0
