Type de produit	Guirlande lumineuse décorative à LED RGB
Marque	BEGLEC
Modèle	LED ROPE LIGHT
Longueur	30 mètres (peut être coupé tous les 50 cm)
Diamètre	14 mm
Poids au mètre	192 g/m
Alimentation	24 V CC via le LED MANAGER (vendu séparément)
Consommation	2 watts par mètre
Type de LED	LED super brillantes RGB (multicolore)
Utilisation	Intérieur et extérieur (température max 45°C)
Flexibilité	Pliable pour épouser murs et coins
Connecteurs	4 broches avec verrouillage
Accessoires inclus	Guirlande de 30 m, mode d'emploi
Accessoires disponibles séparément	Câble d'alimentation, connecteurs intermédiaires, capuchons d'extrémité, clips de montage
Contrôle	Via le LED MANAGER (DMX)
Longueur maximale par sortie LED MANAGER	75 mètres par sortie (150 mètres au total)
Entretien	Mettre hors tension avant maintenance ; vérifier vis, supports et câbles régulièrement
Protection environnementale	Recycler les emballages ; éliminer l'appareil et les piles usagées selon les réglementations locales

FOIRE AUX QUESTIONS - LED ROPE LIGHT BEGLEC

Puis-je utiliser la guirlande LED directement sur le secteur 230 V ?

Non, cette guirlande fonctionne exclusivement avec le LED MANAGER (vendu séparément) qui fournit une alimentation 24 V. Ne la connectez jamais directement au 230 V, cela l'endommagerait.

Comment couper la guirlande à la longueur souhaitée ?

Utilisez un cutter bien aiguisé pour trancher la guirlande uniquement aux repères de coupure (symbole de ciseaux) visibles tous les 50 cm. Ne coupez pas ailleurs.

Quelle est la longueur maximale que je peux utiliser ?

Par branche, ne dépassez pas 30 mètres pour éviter la surcharge des conducteurs. Au total, vous pouvez connecter jusqu'à 150 mètres (deux sorties de 75 mètres chacune) sur un même LED MANAGER.

Comment raccorder deux morceaux de guirlande entre eux ?

Utilisez un connecteur intermédiaire (vendu séparément). Enlevez les anneaux de serrage, insérez les broches dans les orifices des deux extrémités, puis remettez et serrez les anneaux.

Puis-je utiliser la guirlande en extérieur ?

Oui, elle peut être utilisée en extérieur. Assurez-vous que la température ne dépasse pas 45°C et que les extrémités sont bien fermées avec un capuchon étanche (ajoutez du silicone à l'intérieur du capuchon).

Comment installer la guirlande sur un mur ?

Utilisez les supports de montage (vendu séparément) : sciez-les à la longueur désirée, fixez-les à la surface avec de la colle ou des vis, puis poussez la guirlande dans les supports.

Quelle est la consommation électrique totale ?

La guirlande consomme 2 watts par mètre. Pour une longueur de 30 mètres, la consommation totale est d'environ 60 watts (sous 24 V).

Que faire si une partie de la guirlande ne s'allume pas ?

Vérifiez d'abord les connexions avec le LED MANAGER et les connecteurs. Si le problème persiste, inspectez visuellement les conducteurs pour détecter une coupure ou un dommage. Contactez votre revendeur si nécessaire.

Puis-je connecter plusieurs guirlandes en série ?

Oui, vous pouvez relier plusieurs morceaux via des connecteurs intermédiaires ou un câble d'alimentation, en respectant le code de couleurs des fils. La longueur totale par sortie ne doit pas dépasser 75 mètres.

Comment entretenir la guirlande ?

Avant toute opération, mettez l'appareil hors tension et débranchez-le. Vérifiez régulièrement que les vis, supports et câbles sont en bon état. Remplacez immédiatement tout câble endommagé.

MODE D'EMPLOI LED ROPE LIGHT BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour toute sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Cet appareil a ete conu pour la production de yeux de lumières decoratifs et est utilise dans des spectacles lumineux. - Guirlande lumineuse flexible multicolore RVB (rond, D = 14 mm) avec à l'intérieur des LED super brillantes. - Parfait pour des façades multicolores (utilisation à l'intérieur comme à l'extérieur), la decoration de bars, discothèques, magasins, etc... - Peut être plié pour épouser la forme des murs et/ou des coins. - Connecteurs à 4 broches solides avec verrouillage. - A utiliser avec le LED MANAGER (alimentation LED par DMX) - En longueur de 30 metres qui peuvent être coupés tous les 50cm. - Consommation: 2 Watt/metre - Câbles d'alimentation, connecteurs de liaison, capuchons pour fermer les extrémités et clips de montage disponibles séparément.

Remarque importante: cette guilde lumineuse fonctionne exclusively en association avec un appareil séparé, le LED MANAGER (alimentation LED par DMX), auquel elle doit être raccordée. Il est donc impossible de la faire fonctionner seule.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

• Led Rope Light de 30 m Mode d'emploi

Quelques remarques importantes

!! Cette guirlande lumineuse à LED ne peut être utilisée qu’avec le JB SYSTEMS® LEDMANAGER exclusivement !!

!!! Donc, NE LA CONNECTEZ PAS DIRECTEMENT AU 230 VOLTS !!!

N'utilisez pas des longueurs de plus de 30 mètres, les conducteurs internes seraient en surcharge, ce qui

endommagerait la guirlande lumineuse.

(Pour plus d'info, se reporter ci-dessous)

Lorsque toutes les LED sont allumées, cette guirlande lumineuse à LED consomme environ 2 watts par mètre. Cela signifie que l'on peut connecter jusqu'à 150 mètres à un LED MANAGER (c'est-à-dire 75 mètres à chaque sortie : 2 x 75m = 150m). - Cette guirlande lumineuse peut être sectionnée tous les 50 cm (repères visibles aux endroits où on peut la couper). - Ce produit peut être utilisé à l'intérieur comme à l'extérieur, la température interne maximale est de 45°C.

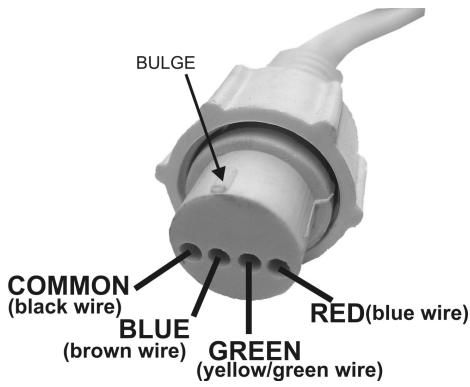

Explications concernant certains accessories

• CABLED'ALIMENTATION: ce cordon d'alimentation secteur est utilisé pour connecter la guirlande lumineuse au LED MANAGER. Pour ce faître, il faut simplement connecter les différents conducteurs du cable d'alimentation avec les conducteurs de couleurs des cables livrés avec le LED MANAGER.

• CONNECTEURINTERMEDIAIRE:

est utilisé pour relier 2 morceaux de guirlande lumineuse à LED RGB ensemble.

• CAPUCHON: est utilisé pour fermer l'extrémité d'une guirlande lumineuse.

• Supports de montage (2M) : sont utilisés pour guider la guirlande lumineuse lorsqu'elle est installée sur une surface plane. On obtient grâce à ces supports une guirlande lumineuse à LED parfaitement rectiligne.

Installation de la guirlande lumineuse

On peut installer facilement la guirlande lumineuse sur n'importe quelle surface. NE PAS utiliser de longueurs supérieures à 30 mètres, cela pourrait endommager les conducteurs internes. Lorsque l'on doit installer des longueurs supérieures à 30 mètres, il suffit de répartir l'installation en plusieurs entités séparées pour arriver à la longueur globale désirée. Avec un outil bien aiguisé (un canif très coupant ou un cutter), on peut facilement trancher la guirlande lumineuse aux endroits où se trouvent les repères de coupure (le symbole des ciseaux est visible tous les 50 m) afin de la diviser en plusieurs morceaux. Se reporter au chapitre 'Comment réaliser un morceau de plus de 30 mètres' pour de plus amples informations.

1. COUPER LE CABLE OUSE TROUVENT LES SYMBOLES DES CISEAUX

1. LORSQUON SE CONNECTE AU CORDON SECTEUR, IL FAUT TOUJOURS S'ASSURER QUE LE SIGNÉ '24 V' PRESENT SUR LE CABLE SE TROUVE SUR LA DROITE

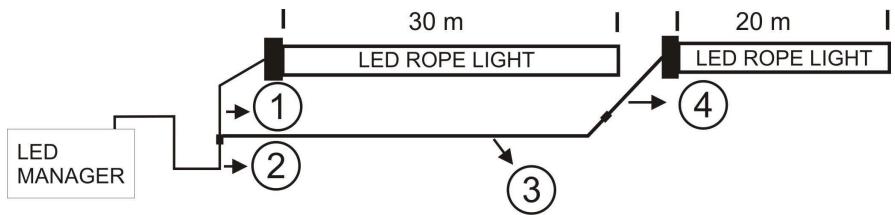

Comment realiser un morceau de plus de 30 METRES?

Voici un exemple en deux segments que l'on combine pour arriver à une longueur de 50 mètres.

1. Guirlande lumineuse à LED sous 24 V.
2. Bloc de raccordement du LED MANAGER.
3. Câble à 4 conducteurs.
4. Câble d'alimentation 24 V.

Installation des supports de montage

Utiliser une petite scie à métaux pour scier les supports de montage à la longueur désirée. Pour les fixer à la surface de pose, on peut utiliser de la colle forte ou de petites vis. Quand tous les supports sont en place, il suffit de pousser la guirlande lumineuse dans les supports. C'est terminé!

Raccord de 2 guirlandes lumineuses

Enlever les anneaux de serrage des deux côtés du connecteur intermédiaire et les mettre aux extrémités des 2 guirlandes lumineuses. Presser le connecteur intermédiaire de manière à ce que ses 4 broches pointues s'enfoncent dans les 4 orifices des conducteurs d'une guirlande lumineuse.

Attention : les orifices et les broches sont un peu excentrées, il faut donc s'assurer d'insérer les broches correctement puis soupercer le connecteur intermédiaire le plus loin possible dans les orifices de la guirlande lumineuse. Remettre l'anneau de serrage en place et bien le serrer. Faire exactement la même chose avec l'extrémité de l'autre guirlande lumineuse. Voilà, tout est prêt !

Installation du CORDON d'alimentation secteur

Le cordon d'alimentation secteur est livré avec un connecteur de guirlande lumineuse qu'il faut tout arrêter raccorder à la guirlande lumineuse à LED. Se référer aux figures 1 et 2 ci-dessous.

Attention : les orifices et les broches sont un peu excentrés, il faut donc s'assurer d'insérer les broches correctement puis pousser le connecteur du cordon d'alimentation secteur le plus loin possible dans les orifices de la guirlande lumineuse. Remettez l'anneau de serrage en place et bien le serrer. Voilà, tout est prêt !

Il faut ensuite dénuder l'autre extrémité du câble et ses fils conducteurs pour le connecter à l'un des deux petits blocs de raccordement qui sont livrés avec le LED MANAGER. Se référer à la figure 3 pour identifier les correspondances de couleurs entre les fils conducteurs!

1 Blue/Blauw/Bleu/Azul/Azul

A Brown/Bruin/Brun/ Braun/Marrón/Marron

2 Red/Rood/Rouge/Rot/Rojo/Vermelho

Blue/Blauw/Bleu/Blue/Azul

3 Green/Groen/Vert/Grün/Verde

Cryl-Green/Green/AuJaune/Vter-Geibr/Green/Amalino/Verde/Amela/Verde

4 White/Wit/Blanco/Weiß/Blanco/Branco

L'extrémité de la guirlande lumineuse doit être fermée hermétiquement. Afin de la rendre étanche, il faut mettre un peu de silicone à l'intérieur du capuchon avant de le fixer sur la guirlande lumineuse à LED.

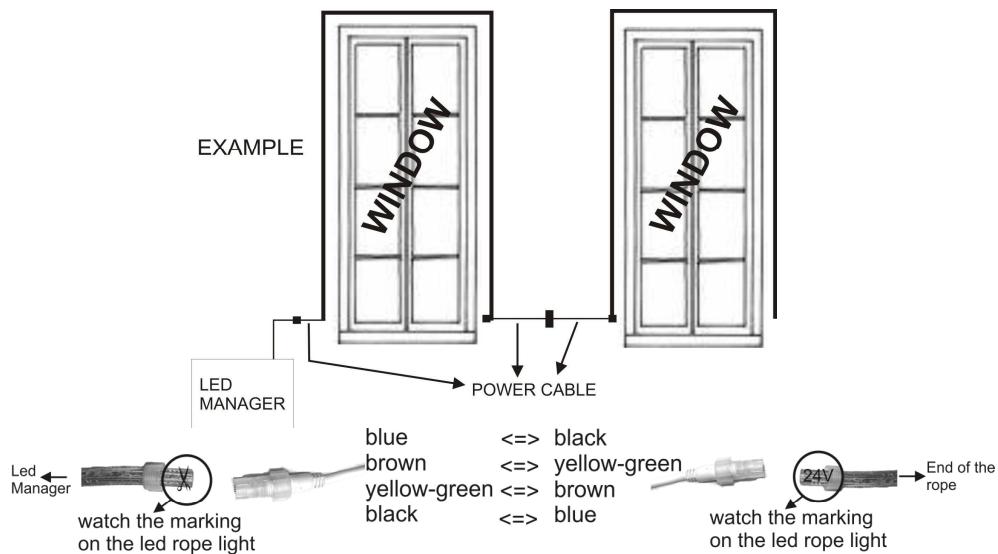

Raccord de deux guirlandes lumineuses VIA un cable

Si on désire racorder deux guirlandes lumineuses à LED via un segment de cable, il suffit de relier deux cordons d'alimentation secteur l'un à l'autre. Pour ce faire, se reporter à la figure ci-dessous (bien respecter les codes de couleurs et les repères sur la guirlande!)

Blue	Blauw/Bleu/Blau/Azul
Brown	Bruin/Brun/Braun/Marrón/Marrom
Yellow-green	Geel-groen/Jaune-vert/Gelb-grün/Amarillo-verde/Amarelo-verde
Black	Zwart/Noir/Schwarz/Negro/Preto

Instructions d'utilisation

• Une fois que l'appareil est connecté au LED MANAGER, l'unité principale fonctionne. En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de la maintenance. - Mettez l'appareil hors tension et débranchez le cordon d'alimentation. Pendant l'inspection, les points suivants doivent être vérifiés : - Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. - Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. - Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.

Tension de service :

Consommation :

Reprises de coupure :

Contrôle du son:

Diamètre de la guirlande lumineuse :

Taille:

Poids:

3 x 24V, commun à l'anode

2 watts par mètre

tous les 50 cm

Aucun, se reporter au LED MANAGER

14mm

192 g/metre

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
