LED NANO BEAM IP68 - Éclairage LED BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage LED
Marque	BEGLEC
Modèle	LED NANO BEAM IP68
Consommation	1,7 W par appareil
Tension de service	9-35 V CC / 6-26 V CA
Indice de protection	IP68 (immersion complète)
Poids	0,25 kg
Angle de dispersion	10°
Câble d'alimentation	1 m, type spirale
Alimentation recommandée	Bloc LED-PSU 50W/24Vdc (réf. 4935) ou transformateur 6-26 V CA
Connexion	Parallèle, respecter les polarités pour tension continue
Longueur max de câble en série	Environ 30 m depuis le bloc d'alimentation
Installation mécanique	Montage en encastré (trou ø36 mm) ou dans béton avec gaine M40
Température ambiante max	50 °C
Sécurité	Ne pas regarder directement le faisceau ; ne pas exposer la lentille au soleil ; tenir éloigné des matériaux inflammables
Entretien et nettoyage	Recycler l'emballage ; éliminer l'appareil selon les dispositions légales
Pièces détachées et réparabilité	Boîtier et pièces optiques remplaçables si endommagés

FOIRE AUX QUESTIONS - LED NANO BEAM IP68 BEGLEC

Quels types d'alimentation puis-je utiliser pour le LED NANO BEAM IP68 ?

Vous pouvez utiliser un bloc d'alimentation CC de 9 à 35 V (recommandé : LED-PSU 50W/24Vdc réf. 4935) ou un transformateur CA de 6 à 26 V. Ne connectez jamais directement au secteur 230 V.

Comment installer plusieurs projecteurs en série ?

Connectez tous les projecteurs en parallèle à la sortie du bloc d'alimentation. La longueur totale du câble entre le bloc et le dernier projecteur ne doit pas dépasser 30 mètres.

Quelle est la signification de l'indice IP68 ?

L'indice IP68 signifie que le projecteur est totalement protégé contre la poussière et peut être immergé dans l'eau en permanence (profondeur spécifiée par le fabricant). Il convient donc aux installations extérieures et subaquatiques.

Puis-je enterrer le projecteur directement dans le sol ?

Oui, pour une installation dans du béton, utilisez une gaine de protection d'un diamètre de 36 mm (câble M40) afin de protéger le projecteur. Assurez-vous que toutes les connexions sont étanches.

Quelle est la consommation électrique par appareil ?

Chaque projecteur consomme 1,7 watt. Vous pouvez alimenter plusieurs appareils depuis un seul bloc d'alimentation, à condition de ne pas dépasser la puissance maximale de celui-ci.

Comment nettoyer le LED NANO BEAM IP68 ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Pour l'intérieur, contactez un professionnel. L'appareil ne nécessite pas d'entretien particulier.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez pas directement le faisceau lumineux à courte distance. N'exposez jamais la lentille aux rayons du soleil, même brièvement (risque d'incendie). Installez l'appareil loin de matériaux inflammables. Température ambiante max : 50 °C.

Comment brancher correctement les fils en tension continue ?

Pour une alimentation CC, connectez le fil rouge (+) du projecteur au positif du bloc, et le fil noir (-) au négatif. Assurez-vous que tous les projecteurs sont branchés en respectant les polarités, comme indiqué sur le schéma de la notice.

Le boîtier ou la lentille sont endommagés, que faire ?

Remplacez immédiatement les pièces optiques ou le boîtier s'ils sont visiblement endommagés. Utilisez des pièces détachées d'origine BEGLEC pour garantir l'étanchéité et la sécurité.

Quelle est la portée du faisceau lumineux ?

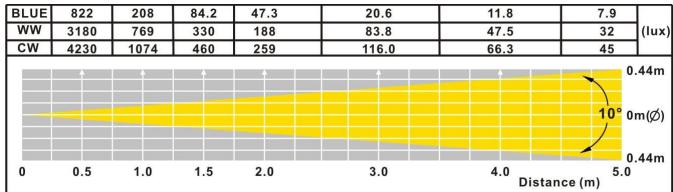

L'angle de dispersion est de 10°, ce qui donne un faisceau très étroit et intense. La portée dépend de la puissance des LED et des conditions d'installation, mais le projecteur est conçu pour des applications ponctuelles ou d'accentuation.

MODE D'EMPLOI LED NANO BEAM IP68 BEGLEC

ATTENTION: DANGER! N'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

• Pour protégerr l'environnement, veuillez, autant que faire se peut, recycler les emballages de l'appareil.
• Installez l'appareil à l'écart de matériaux inflammables et/ou liquides.
• La température maximale ambiantes est de 50°C pour garantir un fonctionnement correct. N'utilise pas cet appareil à des températures ambantes plus élevées.
• Le boîtier et les pièces optiques doivent être replacés s'ils sont visiblement endommagés. Important: Ne regardez pas directement vers le faisceau lumineux des LED à courte distance, et n'utilisez pas le projecteur en présence de personnes atteintes d'épilepsie.

Installation electrique

L'installation électrique devait être effectuée uniquement par du personnel qualifié, suivant les normes de sécurité relatives à l'électricité et à la mécanique dans votre pays.

!!! ATTENTION ! NE VOUS CONNECTEZ PAS DIRECTEMENT AU SECTEUR (230V) !!!

!!! ATTENTION ! Assurez-vous que le bloc d'alimentation des LED est éteint avant l'installation !!!

• Le LED NANO WASH consomme environ 1,7 watt par appareil. Cela signifie donc que vous pouvez alimenter une série d'appareils au départ d'un seul bloc d'alimentation. Cependant, la longueur maximale du câble entre le bloc d'alimentation des LED et le dernier appareil de la chaîne doit se situer aux alentours de 30 mètres.
• Nous recommandons vivement l'utilisation de notre bloc d'alimentation spécifique, le 'LED-PSU 50W/24Vdc' (numéro

de référence : 4935) afin de garantir une fiabilité maximale. Cependant, un simple transformateur de 6V CA à 26V CA est aussi une solution envisageable.

• Entrée CA (transfo ordinaire) : connectez tous les projecteurs en parallèle à la sortie du transfo.
• Entrée CC (exempie : LED-PSU 50W/24Vdc) : connectez tous les projecteurs en parallèle à la sortie du PSU, MAIS assurez-vous bien que les pôles positifs (fil rouge) et négatifs (fil noir) des projecteurs soient connectés

comme il se doit, donc, aux fils correspondants du PSU → prière de se reporter à la figure!

• Après avoir vérifié que la puissance maximale

n'est pas dépassée, vous pouvez raccorder la chaîne au LED Manager et le mettre sous tension.

Installation mecanique

Il y a beaucoup de possibilités : vous pouvez simplement aménager un trou (par exemple dans une surface en bois) et presser/cliquer le projecteur à LED à l'intérieur; ou alors, installer le projecteur dans du béton, en prenant soin d'utiliser de la gaine de protection (d'un diamètre de 36 mm) pour cable M40 afin de protéger le projecteur. Pour les installations en plein air, assurez-vous que le matériel utilisé pour les connexions soit bien étanche.

Connexions : Câble standard de 2 x 0,75 mm² Tension de service : de 9 à 35V CC (exemple : LED-PSU 50W/24Vdc) de 6 à 26V CA (transfo standard) Consommation : 1,7 Watt par appareil CORDON SECTEUR : 1 m, de type spirale Angle de dispersion : 10 IP rating (indice de protection) : IP68 (immersion complète) Poids : 0,25 kg Dimensions : se reporter à la figure
