Type de produit	Projecteur lumineux à effets
Marque	BEGLEC
Modèle	EXERCET
Dimensions (L × l × h)	24 × 20 × 12 cm
Poids	4,6 kg
Alimentation	AC 230 V / 50 Hz
Fusible	250 V / 3 A (lent, verre 20 mm)
Ampoule	EFP 100 W / 12 V
Nombre de gobos	18 (dont 6 multicolores)
Contrôle de rotation	Interrupteurs pour gobos et réflecteur : continu ou piloté par la musique
Microphone	Intégré pour activation sonore
Température ambiante max	45 °C
Température de surface max	85 °C
Distance minimale aux murs	50 cm
Utilisation	Intérieur uniquement
Nettoyage des optiques externes	Tous les 30 jours
Nettoyage des optiques internes	Tous les 90 jours (personnel qualifié recommandé)
Installation en hauteur	Point d'accroche supportant 10x le poids, câble de sécurité supportant 12x le poids
Garantie	Ne couvre pas les dommages liés à une utilisation incorrecte

FOIRE AUX QUESTIONS - EXERCET BEGLEC

Comment remplacer l'ampoule du projecteur EXERCET ?

Débranchez l'appareil et attendez 10 minutes qu'il refroidisse. Dévissez le compartiment de l'ampoule, retirez délicatement la douille, remplacez l'ampoule par une EFP 100W / 12V sans la toucher à mains nues. Refermez le compartiment.

Comment fonctionnent les interrupteurs de contrôle ?

L'interrupteur des gobos et celui du réflecteur interne ont deux positions : '0' pour rotation continue et '1' pour rotation activée par la musique (via le micro interne).

Quelle est la température maximale de fonctionnement ?

La température ambiante ne doit pas dépasser 45°C. La surface de l'appareil peut atteindre 85°C en fonctionnement, ne la touchez pas à mains nues.

Puis-je utiliser ce projecteur à l'extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité.

Comment installer le projecteur en hauteur ?

L'installation doit être faite par du personnel qualifié. Utilisez un support pouvant supporter au moins 10 fois le poids de l'appareil (4,6 kg) et un câble de sécurité secondaire supportant 12 fois le poids. L'appareil doit être hors de portée du public.

Que faire en cas de dysfonctionnement grave ?

Arrêtez immédiatement l'utilisation et contactez votre revendeur. N'ouvrez pas l'appareil vous-même, car il ne contient aucune pièce réparable par l'utilisateur (sauf l'ampoule et le fusible).

Comment nettoyer les lentilles et optiques ?

Nettoyez les optiques externes au moins tous les 30 jours et les internes tous les 90 jours avec un chiffon doux et un produit pour verres. Pour l'intérieur, faites appel à un personnel qualifié.

Quels sont les accessoires fournis ?

La boîte contient le mode d'emploi, l'appareil, un support de fixation avec 3 leviers de serrage et la lampe (ampoule).

Puis-je utiliser un variateur de luminosité avec ce projecteur ?

Non, ne connectez pas l'appareil à un variateur de luminosité. Cela pourrait endommager l'unité.

Quel type de fusible utiliser pour le remplacement ?

Utilisez un fusible 250V / 3A lent de type verre 20 mm. Ne jamais court-circuiter un fusible.

MODE D'EMPLOI EXERCET BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir acheté ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Gobo flower colored piloté par la musique 18 gobos dont 6 gobos multicolores
• Optique étudiée pour une clarté optimale
• 2 interrupteurs contrôlent les gobos et le réflecteur, pour une rotation au rythme de la musique ou continue
• Micro incorpore Tomahawk: équipé d'un miroir scan pivotant a
• Patriot: équipé d'un miroir spécial quadrilatère pivotant a

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi L'appareil Support de fixation - 3 leviers de serrage - Lampe

Instructions de sécurité:

• Afin de protégé l'environnement, merci de recycler les emballages autant que possible
• Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

1. Lentille 2. Support de fixation, pourvu d'un levier de serrage et d'un trou pouvant recevoir un crochet de fixation. 3. Câble d'alimentation 4. Porte-fusible 5. Compartiment de la lampe 6. Interrupteur pour les gobos: "0" = rotation continue * "1" = rotation activée par la musique 7. Interrupteur pour le réflecteur interne: "0" = rotation continue * "1" = rotation activée par la musique 8. Tomahawk: équipé d'un miroir scan pivotant a

Patriot: équipé d'un miroir spécial quadrilatère pivotant a

Exercet: pas de miroir supplémentaire disponible

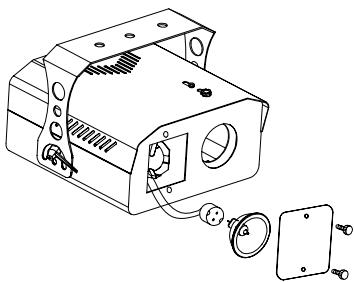

Mise en PLACE / remplacement des ampoules

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Débranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.) Lors du remplacement, n'utilise que des pièces vérables.

• Débranchez le câble d'alimentation.
• Attendez environ 10 minutes jusqu'à ce que l'unité ait refroidi.
• Dévissez les vis qui ferment le compartiment des ampoules de l'appareil.
• À l'intérieur, vous pouvez voir la douille. Sortez-la délicatement du compartiment à ampoules.
• Sortez l'ampoule usagée. Tenez la douille pendant l'opération, plutôt que de tirer sur le câble! Tenez encore la douille lorsque vous mettez en place la nouvelle ampoule.

Attention! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux spécifications techniques de ce manuel.

pour savoir qu'elle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevé! De telles ampoules produisent des températures supérieures à celles pour lesquelles l'appareil a été conçu. Si l'appareil utilise un transformateur, il brûlera en raison de la surcharge induite.

• Ne pas toucher l'ampoule à mains nues! Cela réduirait enormément le cycle de vie de la lampe. Si vous l'avez touchée, nettoyez-la avec un linge et un peu d'alcool modifié. Essuyez l'ampoule avant de l'inlocker.
• Insérez la nouvelle ampoule à l'intérieur de l'unité. Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartiment à ampoules à l'aide des vis. Voilà!

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Instructions d'utilisation

• Une fois l'appareil connecté, l'unité principale fonctionne.
• Mettez l'interrupteur pour les gobos dans la bonne position:

0" = rotation continue "1" = rotation activée par la musique

• Mettez l'interrupteur pour le réflecteur interne dans la bonne position:

0" = rotation continue 1" = rotation activé par la musique

Le miroir/électeur cylindrique supplémentaire du Tomahawk et du Patriot est toujours activé par la musique.

• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conçu pour une utilisation continue.
• Ne pas mettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.
• La surface de l'unité peut atteindre une température de 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement de l'appareil.
• Débranchez systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance - Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés : - Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. - Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. - Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée. - Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détéction d'un problème, même bénin. - Pour protéger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air. - Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enflammés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: AC 230V 50Hz

Fusible: 250V 3A lente (20mm verre)

Contrôle du son: Microphone interne

Ampoules: EFP 100W / 12V

Exercet:

Taille: 24 × 20 × 12 cm

Poids: 4.6kg

Patriot:

Taille: 45 × 32 × 16 cm

Poids: 5.1kg

Tomahawk:

Taille: 38 × 21 × 12 cm

Poids: 5.0kg

Chacune de ces informations peut être modifiée sans avertissement préalable
