CA-32 COLORMIX - Éclairage LED BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DMX pour éclairage LED
Marque	BEGLEC
Modèle	CA-32 COLORMIX
Dimensions	21,0 × 14,0 × 4,6 cm
Poids	930 g
Alimentation	Adaptateur AC/DC 9Vdc / 300 mA (centre positif)
Sortie DMX	3 broches XLR
Entrée foot control	5 broches XLR
Entrée audio	Microphone interne
Modes d'utilisation	Hold, Static Chase, Sound Chase, Spectrum Mix
Fonctions principales	9 couleurs préprogrammées, 12 programmes chenillard, 32 couleurs spectrum mix, fondu des couleurs, black-out, full on, contrôle de vitesse
Curseurs	Chase/Spectrum mix, Speed/Fade, Master slider
Entretien et nettoyage	Chiffon doux légèrement humide, éviter produits volatils (benzène, thinner)
Sécurité	Ne pas exposer à la pluie ou à l'humidité, ne pas ouvrir le couvercle
Pièces détachées	Adaptateur secteur, pédale de contrôle optionnelle (CA-32F)
Réparabilité	Faire appel à un professionnel en cas de problème
Contenu de la boîte	CA-32, adaptateur secteur, mode d'emploi

FOIRE AUX QUESTIONS - CA-32 COLORMIX BEGLEC

Comment brancher le CA-32 COLORMIX ?

Connectez l'adaptateur AC/DC fourni à l'entrée DC INPUT (9Vdc, 300 mA, pôle + au centre). Utilisez un câble DMX pour relier la sortie DMX (3 broches XLR) à l'entrée de votre projecteur iColor-4.

Quels sont les différents modes d'utilisation ?

Le CA-32 propose 4 modes : Hold (couleurs préprogrammées), Static Chase (chenillard fixe), Sound Chase (chenillard réactif au son), et Spectrum Mix (mixage de 32 couleurs avec fondu).

Comment utiliser la fonction Sound Chase ?

Appuyez sur la touche Chase Mode puis activez la fonction Sound (touche 8). Le micro interne captera la musique et les motifs défileront au rythme.

Que faire si les lumières ne répondent pas ?

Vérifiez que le dipswitch 10 de tous les projecteurs iColor est sur OFF pour le contrôle DMX. Assurez-vous que le master slider n'est pas à zéro et que l'adaptateur est correctement branché.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux légèrement humide. Évitez d'introduire de l'eau à l'intérieur et n'utilisez pas de produits volatils comme le benzène ou le thinner.

Puis-je utiliser une pédale de contrôle ?

Oui, vous pouvez connecter une pédale optionnelle CA-32F à l'entrée foot control (5 broches XLR) pour accéder à la plupart des fonctions.

Comment réaliser un fondu de couleurs ?

En mode Spectrum Mix, sélectionnez la fonction 'color fade' sur le curseur Chase/Spectrum Mix. Réglez ensuite la durée du fondu avec le curseur Speed/Fade (de 2,5 à 12 secondes).

Que signifie la fonction Black-out ?

La touche Blackout éteint progressivement toutes les lampes connectées. Pour les rallumer, appuyez à nouveau sur la même touche ou utilisez la touche Full On.

Comment résoudre les interférences DMX ?

Utilisez un terminateur DMX (résistance 120 ohms 1/4W) entre les broches 2 et 3 du dernier projecteur de la chaîne pour réduire les erreurs de transmission.

Quelles sont les précautions de sécurité importantes ?

N'exposez jamais l'appareil à la pluie ou à l'humidité, n'ouvrez pas le couvercle (risque d'électrocution) et évitez d'insérer des objets métalliques ou de renverser des liquides.

MODE D'EMPLOI CA-32 COLORMIX BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

• Contrôleur DMX à 4 couleurs, facile à utiliser, spécialement conçu pour le mélangeur de couleur iColor-4
• 4 modes d'utilisation différents:

Hold: accès instantané aux 9 couleurs préprogrammées. ○ Static Chase: 12 différents programmes chenillard à vitesse sélectionnable Sound Chase: 12 différents programmes chenillard à commande audio o Spectrum Mix: 32 différentes couleurs par mixage de spectre, incluant la fonction de fondu des couleurs.

Vitesse régulable par curseur - Atténuation régulable par curseur Fondu des couleurs à vitesse régulable - Fonction Black-out (toucheinte) - Fonction Full on (tout allumé)

Vérifiez le contenu:

Vérifiez si la boîte contient les articles suivants :

• CA-32 Colormix controller
• adaptateur secteur AC/DC Mode d'emploi

Quelques instructions importantes:

• Pour éviter l'incendie ou l'électrocution, n'exposez jamais cet appareil à la pluie ou à l'humidité.
• Afin de ne pas vous faire électrocutter, n'enlevez jamais le couvercle. Si vous êtes confrontés à un problème, contactez votre dealer.
• N'insérez jamais d'objets métalliques et ne renversez jamais de liquides dans l'appareil. L'électrocution ou le mauvais fonctionnement de l'appareil peut en résulter.
• Evitez les endroits poussièux, nettoyez l'appareil régulièrement.

Entretion

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil.

1. TOUCHES HOLD COLORS: quand la touche Hold (2) est activée, vous pouvez utiliser ces touches pour sélectionner facilement une des 9 couleurs préprogrammées.
2. TOUCHE HOLD MODE: est utilisée pour sélectionner le mode "hold colors", voyez (1) pour plus d'informations.
3. TOUCHE CHASE MODE: est utilisée pour sélectionner la fonction chenillard. Le projecteur i-Color4 connecté exécutera différents modèles de défilé a 2 modes différents de chenillard:
4. Static Chase: ceci est le mode chenillard standard où
5. Sound Chase: vous pouvez également utiliser la touche Sound (8) pour faire défilier les modèles au rythme de la musique.
6. TOUCHE SPECTRUM MIX MODE: en mode spectrum mix, le curseur spectrum mix (5) est utilisé pour Sélectionner une des 32 couleurs du mixage de spectre.
7. CURSEUR CHASE/SPECTRUM MIX: la fonction de ce curseur dépend du mode de fonctionnement sélectionné:
8. Hold mode: le curseur n'est pas utilisé.
9. es du chenillard. Référez-vous au texte situé à gauche du curseur pour faire votre choix.
10. éférez-vous au texte situé à droite du CURSEUR pour faire votre choix.

Remarque importante: il y a également une fonction appelée “color fade” qui est très intéressante pour des applications d'éclairage de fond. Sélectionnez cette fonction pour passer doucement d'une couleur à l'autre. Vous pouvez régler le temps de fondu avec le curseur « fade » (6).

1. CURSEUR SPEED/FADE: la fonction de ce curseur dépend également du mode de fonctionnement sélectionné:
2. Hold mode: le curseur n'est pas utilisé.
3. Chase mode: le curseur est utilisé pour sélectionner la vitesse de défilament du chenillard dans une gamme allant de 0.1secondes à 2.5secondes.
4. Spectrum mix mode: quand vous Sélectionné la fonction "color fade" sur le curseur spectrum mix (5), vous pouvez régler le temps de fondu entre les couleurs dans une gamme allant de 2.5secondes à 12secondes.
5. MASTER SLIDER: est utilisé pour régler le niveau de sortie général de l'iColor4. V
6. TOUCHE SOUND: en mode chase (chenillard), appuyez sur cette touche pour faire avancer les modèles au rythme de la musique. Le CA-32 est équipé d'un micro incorporé, ce qui fait que vous ne devez pas le raccorder à une source musicale externe.
7. TOUCHE FULL ON: à chaque moment, même en blackout(10), vous pouvez utiliser cette touche pour régler toutes les lampes de l'iColor4 à leur niveau de sortie maximal. Ceci produit une puissante lumière blanche.
8. TOUCHE BLACKOUT: Est utilisée pour mettre l'iColor4 en mode black-out. Quand vous appuyez sur cette touche, les lampes s'éteignent lentement.

1. INTERRUPTEUR POWER: est utilisé pour allumer/éteindre l'appareil
2. DC INPUT: connectez l'adaptateur AC/DC, fourni avec l'appareil, à cette entrée. Si vous nevez utiliser un autre adaptateur, assurez-vous qu'il produit 9Vdc et au moins 300mA avec le pôle + au centre. 13. ENTREE FOOT CONTROL: est utilisé pour connecter une pédale de contrôle CA-32F optionnelle. Cette pédale de contrôle vous offre la possibilité d'accéder à la plupart des fonctions du CA-32 en utilisant 4 interrupteurs à pied.
3. SORTIE DMX: envoie des signaux DMX aux projecteurs iColor connectés.

Mettez le dipswitch10 de tous les iColor sur OFF pour les commander par DMX! Remarque: la connexion du CA-32F est optionnelle et n'est pas nécessaire pour faire fonctionner le CA-32 comme decrit dans ce mode d'emploi.

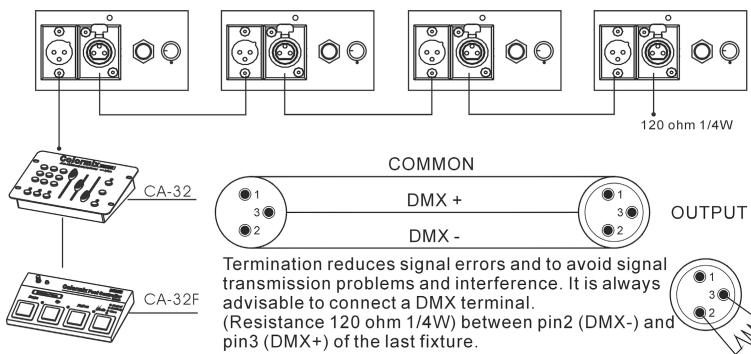

L'utilisation d'un terminateur réduit les erreurs d'interprétabilité du signal et évite les problèmes de transmission ainsi que les interférences. Il est toujours conseillé de connecter un terminal DMX. (Résistance de 120 ohms 1/4W) entre la pointe 2 (DMX-) et la pointe 3 (DMX+) sur le dernier appareil de la chaîne.

Adaptateur AC/DC: AC 240V, 50Hz → 9Vdc / 300mA (ou plus)

Sorties DMX: 3pin XLR

Entrée FOOTCONTROLLER: 5pin XLR

Entrée Audio: Micro interne

Dimensions: 21.0 × 14.0 × 4.6 cm

Poids: 930 gr.
