Type de produit	Imprimante à matrice de lignes
Marque	TALLYGENICOM
Modèle	6306
Vitesse d'impression	Jusqu'à 600 lignes par minute (LPM)
Vitesse graphique	75 IPM
Méthode d'impression	Impact à matrice de points (ligne)
Résolution	240 × 288 (H × V)
Mémoire	32 Mo
Connectivité standard	RS232 série (jusqu'à 38,4 Kbaud) et parallèle IEEE 1284
Connectivité optionnelle	Coax, Twinax, Ethernet 10BASE-T/100BASE-T
Nombre de copies	Jusqu'à 6 exemplaires
Épaisseur du papier	Maximum 0,025 pouces
Format papier	Continu, largeur 3" - 18,7"
Poids (table)	125 lb (56,7 kg)
Dimensions (table)	29 x 24 x 13 pouces (73,7 x 61 x 33 cm)
Alimentation électrique	90-130V / 180-264V, 50/60 Hz (auto-range)
Bruit (table)	55 dB(A)
Cycle de travail	175 000 pages par mois
Fiabilité (MTBF)	16 000 heures
Conformité	Energy Star, sans ozone, RoHS, approuvé Meditech
Garantie	1 an sur site limité, garantie à vie limitée de la navette
Entretien	Réglage automatique de l'écart d'impression (Auto-Gap); cartouche ruban propre et facile à charger; détection de défaut de ruban
Sécurité	Conforme aux normes Energy Star, sans ozone, RoHS
Pièces détachées et réparabilité	Options d'interface: Twinax/Coax, Ethernet, IPDS; garantie à vie limitée de la navette
Informations générales	Marque: TALLYGENICOM, Modèle: 6306, Catégorie: Imprimante à matrice de lignes

FOIRE AUX QUESTIONS - 6306 TALLYGENICOM

Comment installer la cartouche ruban sur l'imprimante 6306 ?

La cartouche ruban est de type 'clean-hands' (mains propres) et se charge facilement. Ouvrez le capot, retirez l'ancienne cartouche en la tirant, insérez la nouvelle en alignant les encoches, puis refermez le capot. Assurez-vous que le ruban est correctement tendu.

Comment régler l'écart d'impression en fonction de l'épaisseur du papier ?

L'imprimante est équipée de la fonction Auto-Gap qui règle automatiquement l'écart d'impression optimal en fonction de l'épaisseur du formulaire. Aucun réglage manuel n'est nécessaire. Pour des épaisseurs variables, l'auto-gap détecte et ajuste l'écart pour une qualité d'impression optimale.

Quel type de papier est compatible avec l'imprimante 6306 ?

L'imprimante utilise du papier continu (en liasses) d'une largeur comprise entre 3 et 18,7 pouces. Le grammage peut aller de 15 à 100 lb. Elle peut imprimer sur des formulaires jusqu'à 6 exemplaires. Le chemin papier est droit pour éviter les bourrages.

Que faire en cas de bourrage papier ?

Le chemin papier droit minimise les bourrages. En cas de bourrage, ouvrez le capot, retirez délicatement le papier coincé en suivant le chemin de papier. Vérifiez que les tracteurs sont bien alignés. L'imprimante détecte automatiquement les défauts de papier et de ruban.

Comment connecter l'imprimante à un réseau Ethernet ?

L'imprimante 6306 propose une connectivité Ethernet optionnelle en 10BASE-T/100BASE-T. Vous devez installer le kit d'interface Ethernet (option 2). Une fois installé, configurez l'adresse IP via le panneau de commande ou les paramètres de l'imprimante.

Quelle est la vitesse d'impression maximale de la 6306 ?

La vitesse d'impression maximale est de 600 lignes par minute (LPM) en mode texte. En mode graphique, la vitesse atteint 75 IPM. La cadence mensuelle peut aller jusqu'à 175 000 pages.

Comment changer la résolution d'impression ?

La résolution par défaut est de 240 × 288 points par pouce (H × V). Vous pouvez modifier la densité de caractères (de 5 à 20 cpi) et la densité de lignes (de 1,5 à 12 lpi) via les commandes de l'imprimante. Consultez le manuel pour les codes de configuration.

Quels systèmes d'exploitation sont pris en charge par les pilotes ?

Les pilotes sont disponibles pour Windows (2003, XP, 2000, NT 4.0, 95/98), OS2, Linux, Unix, AIX, SAP et AS/400. Pour les versions plus récentes de Windows, veuillez vérifier la compatibilité sur le site du fabricant.

Comment configurer les émulations disponibles ?

L'imprimante supporte de nombreuses émulations standard : Tally ANSI, GENICOM ANSI, Printronix P600/P5000/P6000, DEC LG01, HP2564C, IBM Proprinter, Epson FX1180, etc. Les émulations se sélectionnent via le panneau de commande ou les commandes logicielles.

Quelle est la garantie de l'imprimante 6306 ?

La garantie standard est d'un an sur site limité (90 premiers jours : pièces, main-d'œuvre et déplacement ; reste de l'année : pièces uniquement). De plus, la navette bénéficie d'une garantie à vie limitée.

MODE D'EMPLOI 6306 TALLYGENICOM

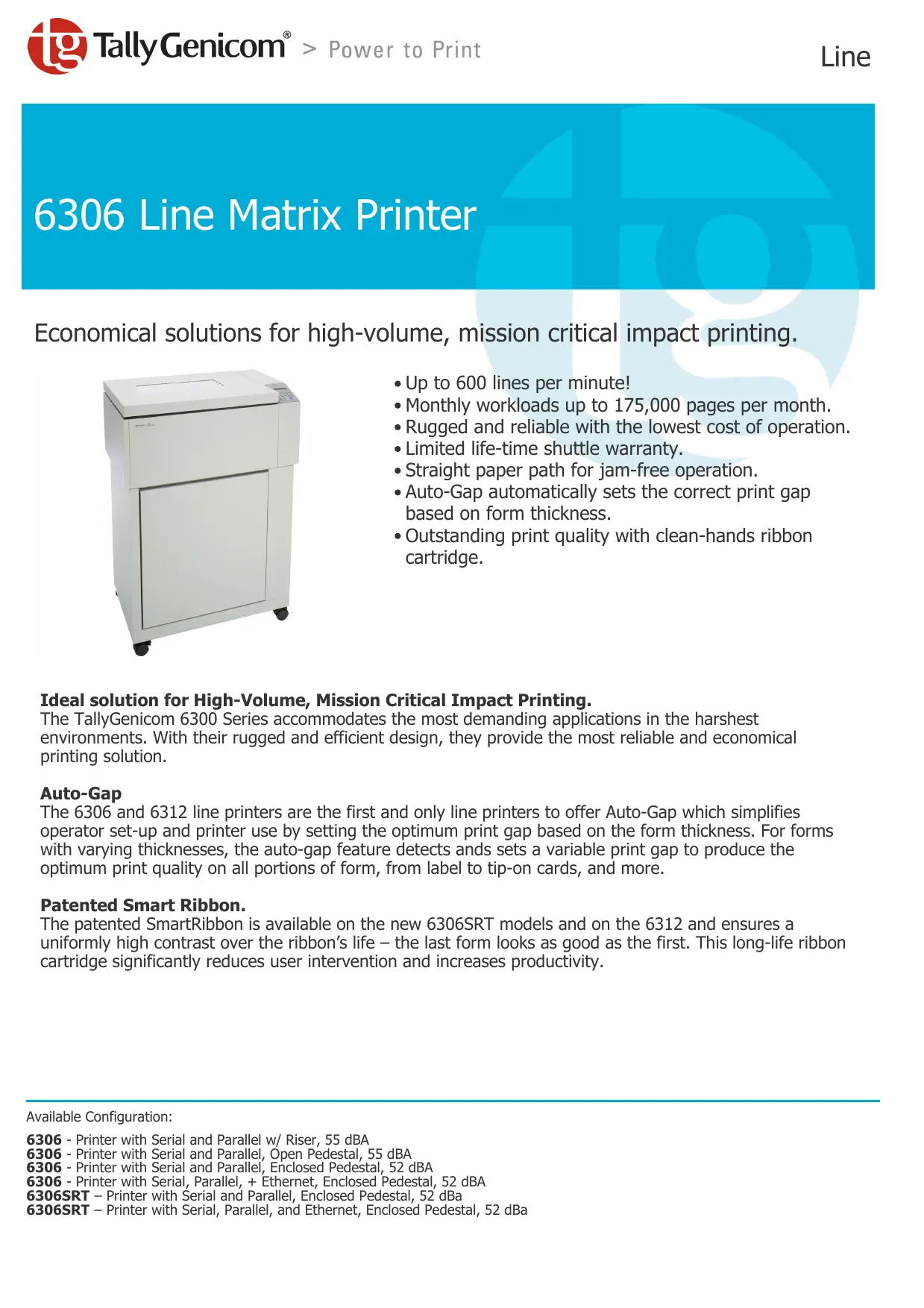

6306 Line Matrix Printer

Economical solutions for high-volume, mission critical impact printing.

• Up to 600 lines per minute!
  Monthly workloads up to 175,000 pages per month.
  Rugged and reliable with the lowest cost of operation.
• Limited life-time shuttle warranty.
• Straight paper path for jam-free operation.
• Auto-Gap automatically sets the correct print gap based on form thickness.
• Outstanding print quality with clean-hands ribbon cartridge.

Ideal solution for High-Volume, Mission Critical Impact Printing.

The TallyGenicom 6300 Series accommodates the most demanding applications in the harshest environments. With their rugged and efficient design, they provide the most reliable and economical printing solution.

Auto-Gap

The 6306 and 6312 line printers are the first and only line printers to offer Auto-Gap which simplifies operator set-up and printer use by setting the optimum print gap based on the form thickness. For forms with varying thicknesses, the auto-gap feature detects and sets a variable print gap to produce the optimum print quality on all portions of form, from label to tip-on cards, and more.

Patented Smart Ribbon.

The patented SmartRibbon is available on the new 6306SRT models and on the 6312 and ensures a uniformly high contrast over the ribbon's life – the last form looks as good as the first. This long-life ribbon cartridge significantly reduces user intervention and increases productivity.

Print Speed 600 LPM

Graphic Speed 75 IPM

Print Method Line impact dot matrix; save up to 10 unique configurations

Resolution 240× 288 (H× V)

Character Density 5,6,6.7,7.5,8.3,8.6,10,12,13.3,15,16.7,17.1,20

Line Density 1.5, 2, 3, 4, 5, 6, 8, 9, 10, 12 (plus variable line spacing)

Character Modes Constant density fonts; enhanced fonts

Character Sets Over 1000 Character Sets

Character Styles Bold, italic, superscript, subscript, underline, overline, strike through

Printhead Type shuttle

Memory 32MB

Standard Connectivity Serial RS232 (up to 38.4K Baud) and IEEE 1284 Compliant Parallel (both ports hot, active port selected automatically)

Optional Connectivity Coax, Twinax, Ethernet 10BASE-T / 100BASE-T

Standard Emulation Tally® ANSI, GENICOM® ANSI, Printronix® P600 / P5000/ P6000, DEC® LG01, HP2564C, IBM® Proprinter, Epson® FX1180; Graphics: Tally® Industrial Graphics; QMS® CODE V™ Version 2; Printronix® PGL

Optional Emulation Coax SCS, Coax IPDS, Twinax SCS, Twinax IPDS, LAN IPDS

Fonts Draft, Data Processing, Courier, Gothic, OCR A & B; Barcodes: Code 39, Code 128, Interleaved 2 of 5, UPC-A, UPC-E, EAN 8, EAN 13, EAN 128, Codabar, MSI, PDF-417, POSTNET

Consumables Easy-load, clean-hands cartridges at 40 million chars; ribbon fault detection

STD Paper Handling Auto-Gap, paper out and paper motion detection

Number of Copies Up to 6-part forms

Form Thickness .025" maximum forms thickness

Paper Drive Straight paper path, one set of tractors, forms position retained in non-volatile memory

Paper Type Continuous

Paper Weight 15-100 lb. weight

Paper Size Width 3'' - 18.7'' , 1 - 255 lines

Printable Area Intelligent Mail Bar Code compatibility available upon request on new printer shipments

Physical Weight Table Top: 125 lbs.; Open Pedestal: 170 lbs.; Enclosed Pedestal: 170 lbs.

PhysicalSize Table Top (WxDxH): 29"x24"x13"; Open Pedestal: 29"x30"x40"; Enclosed Pedestal: 29"x30"x40"

Power Voltage 90-130V / 180-264V

Power Frequency 50/60 Hz (auto-ranging)

Compliance Energy Star compliant, Ozone-free, RoHS, Microsoft, ISO-compliant, Meditech Approved

Workload 175,000 pages per month

Reliability MTBF 16,000 hours @ 25% duty cycle, 25% page density

Drivers Windows 2003, XP, 2000, NT 4.0, 95/98; OS2; Linux; Unix; AIX; SAP; AS/400

Temperature 10^ to 40^ (operating); -40^ to 66^ (non-operating)

Humidity 10% to 90% non-condensing (operating); 5% to 95% non-condensing (non-operating)

Acoustic Table Top: 55 dB(A); Open Pedestal: 55 dB(A); Enclosed Pedestal: 52 dB(A);

Warranty 1-year Limited On-Site (First 90 days parts, labor, travel; Remainder of year: Parts only); Limited Lifetime Shuttle Warranty

Option 1 Twinax/Coax Interface Kit

Option 2 Ethernet Interface Kit

Option 3 IPDS for Twinax/Coax or Ethernet equipped printer

Microsoft

CERTIFIED Partner

© 2009 Printronix, Inc. All rights reserved. Genicom, Tally, TallyGenicom, TG TallyGenicom, the TG Logo, Intellifilter, Intelliprint and Intellipress are trademarks or registered trademarks of Printronix, Inc. Microsoft, Windows, and the Windows logo are trademarks or registered trademarks of Microsoft Corporation in the United States and/or other countries. All other trademarks, product names, company names or logos herein are the property of their respective owners. Product appearance and/or specifications are subject to change without notice.
