JSI5561B - Lave-vaisselle JUNO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	JUNO
Modèle	JSI5561B
Dimensions (L x H x P)	59.6 x 81.8-87.8 x 57.5 cm (115 cm porte ouverte)
Poids	Environ 45 kg
Alimentation électrique	220-230 V, 50 Hz, 3000 W max
Puissance de l'élément chauffant	2800 W
Pression d'eau (min/max)	5 N/cm² / 80 N/cm²
Capacité	12 couverts standard
Consommation d'eau (programme normal)	20 L
Consommation d'énergie (programme normal)	1.5 kWh
Niveau sonore	Non spécifié
Programmes de lavage	Intensif 70°, Normal 65°, Éco 55°, Rapide 55°, Rinçage & Maintien
Adoucisseur d'eau	Oui, réglable (5 niveaux jusqu'à 90°f)
Système de sécurité anti-débordement	Oui, arrêt automatique de l'arrivée d'eau
Arrêt automatique en cas d'ouverture	Oui
Filtres lavables	Oui, filtres centraux et grand filtre
Bras de lavage amovibles	Oui, supérieur et inférieur
Distributeur de liquide de rinçage	Oui, réglable (6 positions)
Indicateur de remplissage de sel	Oui
Raccordement à l'eau froide	Oui
Instructions d'installation	Notice détaillée incluse

FOIRE AUX QUESTIONS - JSI5561B JUNO

Comment régler l'adoucisseur d'eau ?

L'adoucisseur d'eau se règle en fonction de la dureté de votre eau. Consultez le tableau dans la notice pour choisir le niveau (1 à 5) correspondant à votre dureté en degrés français ou allemands. Pour les niveaux 3 et 5, tournez le sélecteur à l'aide d'un tournevis. Pour les niveaux 4 et 5, percez la membrane indiquée.

Quelle quantité de sel régénérant utiliser ?

Utilisez du sel spécial lave-vaisselle. Remplissez le réservoir avec 1 litre d'eau la première fois, puis ajoutez 1,5 à 1,8 kg de sel. Le voyant de sel s'allume quand il faut en rajouter. Ne remplissez que juste avant un programme complet pour éviter la corrosion.

Comment ajuster le doseur de liquide de rinçage ?

Le distributeur de liquide de rinçage a 6 positions (1 : dose minimale, 6 : maximale). Commencez par la position 3. Augmentez si des traces d'eau ou de calcaire apparaissent, diminuez si des traînées blanches se forment.

Quels sont les programmes disponibles ?

Les programmes sont : Intensif 70° pour vaisselle très sale, Normal 65° pour sale normal, Éco 55° pour vaisselle peu sale, Rapide 55° pour vaisselle légèrement sale (sans séchage), et Rinçage & Maintien pour éviter que les résidus ne collent.

Comment nettoyer les filtres ?

Les filtres centraux (B et C) doivent être nettoyés après chaque lavage : retirez le filtre extérieur (B) en tirant vers le haut, puis le petit filtre (C) en pressant les languettes. Le grand filtre (A) se nettoie une fois par mois après avoir retiré le bras de lavage inférieur.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la porte est bien fermée, que la prise est branchée et que le courant arrive. Assurez-vous que le robinet d'eau est ouvert et que le filtre d'arrivée d'eau n'est pas obstrué.

Comment installer le lave-vaisselle sous un plan de travail ?

Placez l'appareil dans un espace de 820 à 880 mm de hauteur. Réglez les pieds pour le mettre de niveau. Fixez les pattes de stabilisation sous le plan de travail. Raccordez l'arrivée d'eau froide et l'évacuation. Branchez sur une prise avec terre.

Quels types de vaisselle ne pas laver au lave-vaisselle ?

Évitez les objets en bois, corne, colle, les pièces artisanales, les objets en cristal non garantis, l'argent mélangé à l'acier, la fonte, l'aluminium, le cuivre. Vérifiez que la vaisselle neuve est compatible.

Comment améliorer le séchage ?

Laissez la porte entrouverte 15 à 30 minutes après la fin du programme. Utilisez du liquide de rinçage avec un dosage adapté. Évitez de surcharger le panier supérieur.

Que faire en cas de fuite d'eau ?

Le lave-vaisselle est équipé d'un dispositif anti-inondation : si une fuite est détectée, l'arrivée d'eau est coupée (même éteint). Vérifiez les raccords et les tuyaux. Si le problème persiste, contactez le service après-vente.

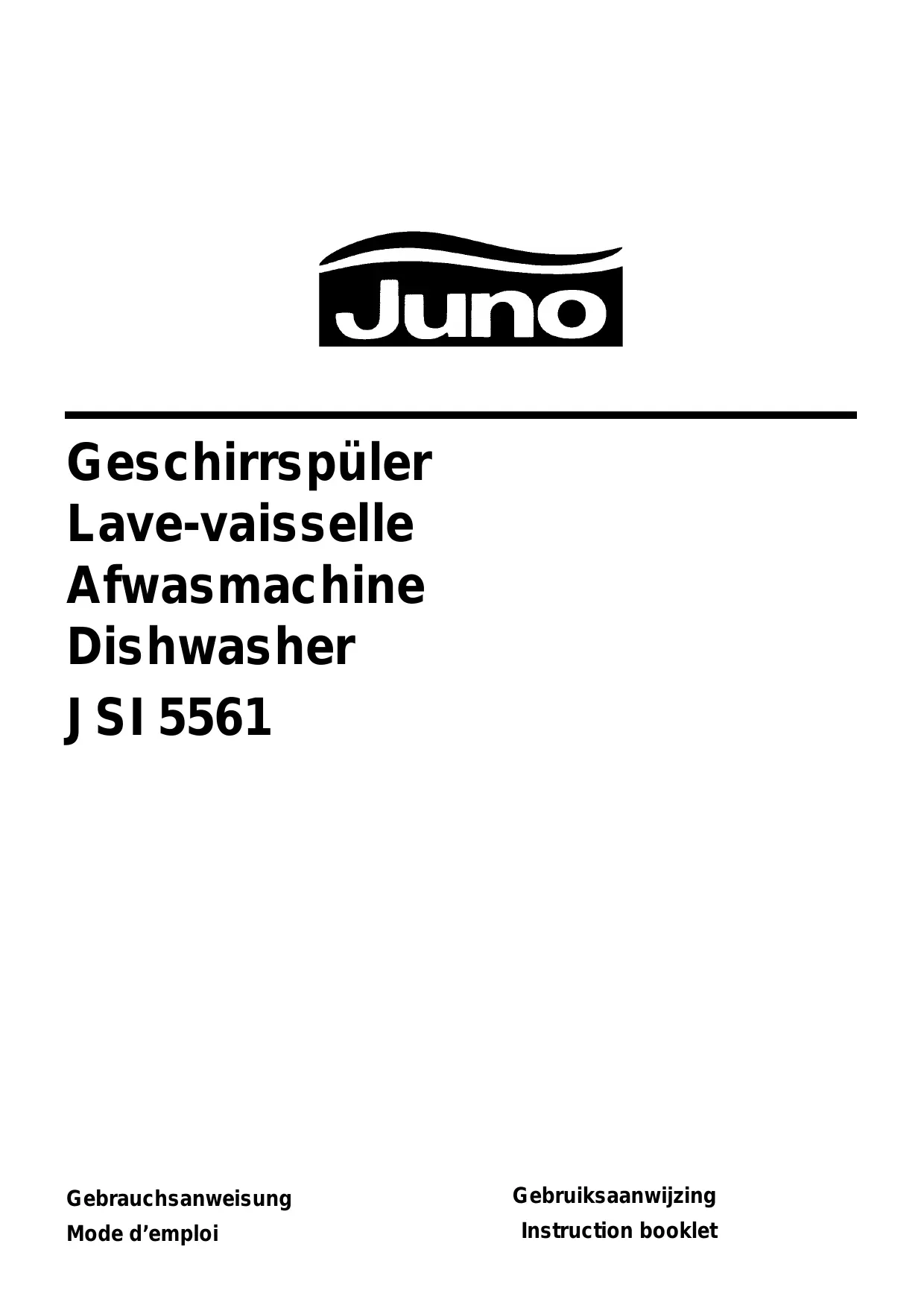

MODE D'EMPLOI JSI5561B JUNO

Lave-vaisselle

Mode d'emploi

Mode d'emploi

Mode d'emploi

Mode d'emploi

Avertissements 45 Installation 46 Positionnement, mise à niveau, raccordements d'eau, raccordement de sortie d'eau, raccordements électriques 46 Utilisation 47 Panneau de commande . page 47 Adoucisseur d'eau, remplissage avec du sel 48 Utilisation du produit de rinçage, utilisation du détergent 49 Chargement de la machine, utilisation du panier inférieur, utilisation du panier supérieur 50 Conseils utiles 51 Programmes de lavage. 52 Séquence de fonctionnement 53 Entretien et nettoyage 54 Nettoyage des filtres centraux, nettoyage du grand filtre, nettoyage interne et externe 54 Périodes prolongées de non-utilisation 54 Service après-vente .55 Instructions d'encastrement 56

CARACTÉRISTIQUES TECHNIQUES

DIMENSIONS	Width	59,6 cm
	Height	81,8 ÷ 87,8 cm
	Max depth	57,5 cm
	Max depth with door open	115 cm
ELECTRICAL CONNECTION	Voltage	220-230 V/50Hz
POWER OF HEATING ELEMENT		2800 W
OVERALL POWER		3000 W
WATER SUPPLY PRESSURE	minimum	5 N/cm²
	maximum	80 N/cm²
CAPACITY (STANDARD IEC PLACE SETTINGS)		12
CONSUMPTION:	Water	20 lt
	Electricity	1.5 kW/h

Cet appareil est conforme aux directives C.E.E. suivantes : - 73/23 du 19.2.73 (Directive basse tension) et modifications ultérieures ; - 89/336 du 3.5.89 (Directive compatibilité électromagnétique) et modifications ultérieures.

Il est très important de conserver ce mode d'emploi avec l'appareil pour référence future.

Si l'appareil est vendu ou transféré à un autre propriétaire, ou si vous déménagez et laissez l'appareil, assurez-vous toujours que le livret est laissé avec l'appareil afin que le nouveau propriétaire puisse connaître le fonctionnement de l'appareil et les avertissements pertinents.

Ces avertissements sont fournis dans un souci de sécurité. Vous DEVEZ les lire attentivement avant d'installer ou d'utiliser l'appareil.

• Débranchez l'appareil et coupez l'eau après utilisation. Si l'appareil est fourni avec des dommages évidents, consultez le fournisseur avant de l'installer.
• Tout travail de plomberie nécessaire à l'installation de cet appareil doit être effectué par un plombier qualifié ou une personne compétente.
• Tout travail électrique nécessaire à l'installation de cet appareil doit être effectué par un électricien qualifié ou une personne compétente. Cet appareil est conçu pour être utilisé par des adultes. Les enfants ne doivent pas être autorisés à manipuler les commandes ou à jouer avec le produit.
• Il faut veiller à ce que l'appareil ne repose pas sur le câble d'alimentation électrique ni sur les tuyaux d'arrivée et de vidange d'eau. Ces lave-vaisselle sont conçus pour laver la vaisselle domestique normale. Les articles contaminés par de l'essence, de la peinture, des débris d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans un lave-vaisselle.
• Ne jamais ouvrir la porte pendant que l'appareil est en fonctionnement. Toujours éteindre l'appareil avant d'ouvrir la porte.
• Cependant, le lave-vaisselle est équipé d'un dispositif de sécurité spécial qui coupe l'arrivée d'eau en cas d'ouverture accidentelle de la porte, évitant ainsi les fuites d'eau.
• Ne touchez jamais l'élément chauffant pendant ou immédiatement après la fin du cycle de lavage.
• Après avoir chargé ou déchargé, fermez la porte, car une porte ouverte peut être dangereuse. Il est dangereux de se pencher ou de s'asseoir sur la porte du lave-vaisselle : l'appareil pourrait basculer. ■ Lave-vaisselle encastrables uniquement : l'appareil doit être fixé sous le plan de travail à l'aide des supports fournis. À défaut, l'appareil pourrait être instable et causer des dommages ou des blessures.

Ne tentez en aucun cas de réparer l'appareil vous-même. Les réparations effectuées par des personnes inexpérimentées peuvent provoquer des blessures ou un dysfonctionnement grave. Cet appareil doit être réparé uniquement par un centre de service agréé. Avant de vous débarrasser de l'appareil, débranchez le tuyau d'eau, coupez le câble électrique et assurez-vous que la porte ne peut pas se fermer. Pour une élimination correcte de l'appareil, contactez votre service local de collecte des déchets.

Retirez tout l'emballage avant de positionner la machine.

Positionnement

Si possible, placez la machine à côté d'un robinet d'eau et d'une évacuation.

Le lave-vaisselle est équipé de tuyaux d'arrivée et d'évacuation qui peuvent être orientés vers la gauche ou la droite selon l'installation.

Mise à niveau

Une mise à niveau correcte est essentielle pour une fermeture et une étanchéité correctes de la porte.

Desserrez ou serrez les pieds de support réglables jusqu'à ce que la machine soit parfaitement de niveau.

Raccordement de l'évacuation d'eau

L'extrémité du tuyau d'évacuation peut être raccordée comme suit :

au siphon de l'évier, en le fixant si nécessaire avec un collier ;

à une prise murale munie d'un orifice d'aération, diamètre intérieur minimum 4 cm ;

Le raccordement des eaux usées doit se faire à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) par rapport au sol.

Peu importe le côté vers lequel le tuyau d'évacuation est orienté, que ce soit à droite ou à gauche du lave-vaisselle.

Évitez de plier ou de tordre le tuyau, car cela pourrait empêcher ou ralentir l'évacuation de l'eau.

Si vous utilisez une rallonge pour le tuyau d'évacuation, elle ne doit pas dépasser 2 mètres et son diamètre intérieur ne doit pas être inférieur au diamètre du tuyau fourni.

De même, le diamètre intérieur des raccords utilisés pour la connexion à la sortie des eaux usées ne doit pas être inférieur au diamètre du tuyau d'évacuation.

Raccordements d'alimentation en eau

Ce lave-vaisselle doit être raccordé à une alimentation en eau froide et il est préférable qu'il soit raccordé en permanence.

La pression de l'eau doit être comprise dans les limites indiquées dans les spécifications techniques, car il ne fonctionnera pas correctement en dehors de ces spécifications.

Pour effectuer le raccordement lui-même, l'écrou de raccordement fixé au tuyau d'alimentation de la machine est conçu pour se visser soit sur un robinet à filetage gaz de 3/4 de pouce, soit sur un robinet à connexion rapide spécialement conçu, tel que le Press-Block.

Ce tuyau est équipé d'un dispositif de sécurité qui arrête l'arrivée d'eau en cas de rupture du tube interne due à l'usure. Le problème est signalé par l'apparition d'un repère rouge dans la fenêtre (B). Si cela se produit, fermez le robinet d'eau et faites

remplacer le tuyau.

Veillez à incorporer le filtre (A) fourni avec la machine dans le joint.

La pression de l'eau doit être comprise dans les limites indiquées dans les spécifications techniques, car il ne fonctionnera pas correctement si la pression est en dehors de ces spécifications.

Remarque : l'extrémité du tuyau connectée à la machine peut être positionnée comme vous le souhaitez, en desserrant simplement la bague de retenue.

Attention : la bague de retenue doit être correctement installée afin d'éviter les fuites d'eau.

Resserrez fermement la bague pour éviter les fuites d'eau. Évitez de plier ou de tordre le tuyau, ce qui pourrait empêcher ou ralentir l'écoulement de l'eau.

Si l'appareil est raccordé à des canalisations neuves ou à des canalisations qui n'ont pas été utilisées depuis longtemps, il est conseillé de laisser couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée. Cela évitera que des dépôts de sable ou de rouille n'obstruent le filtre du tuyau d'arrivée.

Raccordement électrique

Raccordement électrique 220 - 230 V (50 Hz).

Puissance maximale absorbée : environ 3,00 kW.

L'installation électrique domestique (y compris les prises murales, le câblage intérieur, les fusibles et les compteurs électriques) doit donc être adéquate et adaptée à une telle charge.

Les normes de sécurité exigent que l'appareil soit mis à la terre.

Le fabricant décline toute responsabilité en cas de non-respect des consignes de sécurité ci-dessus.

Panneau de commande

1 Voyant « Marche »

Ce voyant s'allume lorsque le bouton MARCHE/ARRÊT (2) est enfoncé, indiquant que l'appareil est sous tension.

2 Bouton Marche/Arrêt

Marche

Lorsque ce bouton est enfoncé, la machine démarre et, en même temps, le voyant « Marche » (1) s'allume.

Off

Lorsque le programme de lavage est terminé, la machine s'arrête automatiquement et le voyant «marche» (1) reste allumé. Pour éteindre le voyant ou arrêter la machine à tout moment, appuyez à nouveau sur le même bouton.

Avant de sélectionner un programme de lavage ou de modifier un programme de fonctionnement, éteignez la machine en appuyant sur le bouton Marche/Arrêt !

3 Boutons de sélection de la température de lavage

Ces boutons vous permettent de sélectionner la température de l'eau de lavage.

Si aucun bouton n'est enfoncé, l'eau sera chauffée à 65 °C.

4 Guide des programmes

Ceci est un résumé du «tableau des programmes de lavage» qui vous aidera à sélectionner le programme correct.

5 Poignée de porte

Pour ouvrir la porte, appuyez sur le loquet en haut de l'évidement et tirez la porte vers vous en même temps.

Pour fermer la porte, poussez simplement.

6 Voyant de remplissage de sel

Ce voyant s'allume lorsque le sel est épuisé, pour vous rappeler de remplir le réservoir.

7 Repère de programme (●)

8 Bouton de sélection de programme

Cette fonction permet de sélectionner le programme de lavage souhaité. Tournez le bouton dans le sens des aiguilles d'une montre jusqu'à ce que le numéro du programme souhaité soit en face du repère sur le bouton.

9 Indicateur de déroulement du programme

Cet indicateur indique en continu la phase en cours du programme de lavage. Chaque phase est représentée par un symbole :

Prélavage - Maintien en eau Lavage Rinçage à froid Rinçage à chaud Séchage à air chaud

L'adoucisseur d'eau

L'eau contient des quantités variables de calcaire et de sels minéraux selon la région où vous vivez : ils se déposent sur la vaisselle et laissent des traces blanches.

Plus la teneur en ces sels est élevée, plus votre eau est dure. Le niveau de « dureté » est mesuré sur deux échelles équivalentes : degrés allemands ou degrés français. Contactez votre service des eaux local pour connaître le niveau de dureté exact de votre région.

Le lave-vaisselle est équipé d'un adoucisseur qui utilise du sel spécial pour lave-vaisselle afin de fournir une eau sans calcaire (adoucie). L'adoucisseur peut traiter une dureté de l'eau jusqu'à 90 degrés français grâce à 5 niveaux de réglage.

Trouvez dans le tableau ci-dessous le niveau correspondant à la dureté de votre eau et les réglages nécessaires :

Water hardness			Use of salt	Water softener adjustment	Adjustment on the machine
°dH German degrees	°TH French degrees	Level
0-7	0-14	1	**NO	NO	NO
8-21	15-39	*2	YES	NO	NO
22-28	40-50	3	YES	YES	NO
29-39	51-70	4	YES	NO	YES
40-50	71-90	5	YES	YES	YES

• L'adoucisseur d'eau est réglé en usine au niveau 2, car cela convient à la plupart des utilisateurs. ** Si vous utilisez des détergents sans phosphate contenant des enzymes, utilisez du sel à partir de 4°dH (7°TH).

Niveau 1

Si votre eau est de « niveau 1 », elle est déjà douce et il n'est donc pas nécessaire d'utiliser du sel.

Niveaux 3 et 5 (réglage de l'adoucisseur d'eau)

Si votre eau est de niveau 3 ou 5, procédez comme suit :

faites glisser le panier inférieur et dévissez le bouchon du réservoir de sel ; tournez le sélecteur à deux positions dans le sens inverse des aiguilles d'une montre, de la position - à la position +, à l'aide d'un couteau ou d'un tournevis.

Niveaux 4 et 5 (réglage sur la machine)

Si votre eau est de niveau 4 ou 5, ouvrez la porte et percez la membrane (A) dans le coin supérieur gauche de la machine.

Avec une dureté de l'eau de niveau 5, les deux réglages doivent être effectués.

Important

Le sel DOIT être utilisé régulièrement à partir du niveau 2.

Remplissage avec du sel

Utilisez uniquement du sel spécialement conçu pour les lave-vaisselle. Les autres types de sel contiennent des pourcentages élevés d'autres substances qui peuvent réduire l'efficacité de l'adoucisseur.

Dévissez le bouchon du réservoir de sel.

Remplissez le réservoir avec 1 litre d'eau (cette opération n'est nécessaire que la première fois).

Placez environ 1,5 à 1,8 kg de sel pour lave-vaisselle à l'intérieur à l'aide de l'entonnoir fourni (voir figure).

Replacez le bouchon en vous assurant qu'il n'y a aucune trace de sel sur le filetage ou sur le joint.

Vissez fermement le bouchon.

Une fois cela fait, il suffit d'ajouter périodiquement du sel dans le réservoir. Le voyant de remplissage de sel sur le panneau de commande vous le rappelle ; il s'allume lorsque le sel est épuisé.

Le réservoir de sel contient toujours un peu d'eau qui déborde normalement lors du remplissage avec du sel.

Attention

Ne remplir de sel qu'immédiatement avant de lancer l'un des programmes de lavage complets (pas le programme Rinçage et Maintien). Cela évitera que des grains de sel ou de l'eau salée, qui auraient pu être renversés, restent au fond de la machine pendant un certain temps. Cela pourrait provoquer de la corrosion.

Produit de rinçage

L'utilisation de ce liquide assure un rinçage complet, un séchage sans taches ni traces, et fait s'écouler rapidement l'eau de la vaisselle pour des résultats éclatants. Il est ajouté automatiquement pendant le rinçage à chaud. Le distributeur, situé à l'intérieur de la porte, contient environ 110 ml de produit de rinçage, ce qui est suffisant pour 16 à 40 programmes de lavage, selon le réglage du dosage.

Remplissage du produit de rinçage

Ouvrez le réservoir en tournant le couvercle (A) dans le sens inverse des aiguilles d'une montre.

Ajoutez du produit de rinçage jusqu'à ce que le réservoir soit complètement plein (environ 110 ml). L'indicateur (B) sera complètement sombre.

Remplissez à nouveau lorsque l'indicateur (B) devient clair (environ 70 à 80 ml).

N'oubliez pas de FERMER le couvercle après chaque remplissage.

Attention

Nettoyez tout produit de rinçage renversé pendant le remplissage avec un chiffon absorbant pour éviter un excès de mousse lors du prochain lavage.

Réglage du dosage

Selon les résultats de finition et de séchage obtenus, ajustez la dose de produit de rinçage à l'aide du sélecteur à 6 positions (C) (position 1 - dose minimale, position 6 - dose maximale). (Commencez par la position 3). Augmentez progressivement la dose s'il y a des gouttes d'eau ou des taches de calcaire sur la vaisselle après le lavage. Réduisez-la s'il y a des traînées blanchâtres collantes sur la vaisselle.

Attention : ne mettez pas de détergent liquide dans le compartiment du produit de rinçage.

Utilisation du détergent

Avant de lancer l'un des programmes de lavage, sauf le programme Rinçage et Maintien, chargez le détergent dans le distributeur.

Utilisez uniquement des détergents en pastilles, en poudre ou liquides spécialement conçus pour les lave-vaisselle domestiques.

Les détergents inadaptés (comme ceux pour le lavage à la main) ne contiennent pas les ingrédients appropriés pour le lavage en machine et nuisent au bon fonctionnement de l'appareil.

Pour ouvrir le couvercle du distributeur, tirez sur le loquet (D). Pour vous aider à doser correctement la quantité de détergent, deux repères sont présents à l'intérieur du réservoir :

- MIN = 15 ml - MAX = 30 ml

Tous les programmes avec prélavage nécessitent une petite quantité supplémentaire de détergent, d'environ 5 g (10 g pour le programme Intensif), à verser sur le couvercle du distributeur comme indiqué sur l'image.

Pour le programme Intensif

Si ce programme, adapté aux casseroles et plats particulièrement sales, est sélectionné, une quantité supplémentaire de 10 g de détergent doit être versée sur le couvercle du distributeur (10 g de détergent correspondent environ à une cuillère à dessert rase).

La quantité de détergent à utiliser varie en fonction du degré de salissure de la vaisselle et du type de vaisselle lavée. Nous recommandons les quantités indiquées dans le tableau des programmes.

Après avoir rempli le distributeur de détergent, fermez le couvercle.

À la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour le lavage suivant.

Comme tous les détergents ne sont pas identiques, consultez également les instructions sur l'emballage.

N'oubliez pas que des quantités insuffisantes de détergent produiront de mauvais résultats de lavage, tandis qu'une quantité excessive de détergent n'améliore pas les résultats et est également gaspilleuse.

Utiliser uniquement la quantité correcte de détergent contribue également à réduire la pollution.

Détergents sans phosphate avec enzymes

Ces nouveaux détergents, bien que bienvenus d'un point de vue écologique, réagissent beaucoup plus sensiblement à la dureté de l'eau que les produits conventionnels.

Par conséquent, afin d'éviter les dépôts de calcaire blanc sur la vaisselle et la cuve, vous devez ajouter du sel dans l'adoucisseur d'eau même si la dureté de votre eau est aussi basse que 4°dH (7 °TH), lorsque vous utilisez ces nouveaux détergents.

Chargement de votre lave-vaisselle

Avant de placer la vaisselle dans l'appareil, retirez tout résidu alimentaire des assiettes (petits os, cure-dents, arêtes de poisson, restes de viande et de légumes, peaux de fruits, etc.) pour éviter d'obstruer les filtres et de réduire ainsi les performances.

Ouvrez la porte et sortez les paniers pour charger la vaisselle.

Utilisation du panier inférieur

Le panier inférieur est conçu pour recevoir les casseroles, couvercles, assiettes (jusqu'à 27 cm de diamètre), saladiers, couverts, etc. Les plats de service et les grands couvercles doivent être disposés sur le pourtour du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.

Les couverts doivent être placés dans le panier à couverts amovible, les manches vers le bas. Si les manches dépassent du fond du panier et gênent le bras d'aspersion inférieur, chargez les couverts avec les manches vers le haut.

Mélangez les cuillères avec les autres couverts pour éviter qu'elles ne se collent entre elles.

Placez les cuillères à café et autres petits couverts sur les supports spéciaux situés de chaque côté du panier à couverts.

Les deux rangées arrière de dents du panier inférieur peuvent être abaissées facilement pour vous permettre de charger des casseroles, poêles et bols.

Pour abaisser les dents : tirez-les légèrement vers le haut puis laissez-les retomber (voir image) ; pour les remettre en position verticale, tirez-les simplement vers le haut à nouveau.

Utilisation du panier supérieur

Le panier supérieur est conçu pour les assiettes (assiettes à dessert, soucoupes, assiettes plates jusqu'à 24 cm de diamètre), les saladiers, les tasses et les verres ; ceux-ci doivent être disposés comme indiqué sur les images. Les verres à long pied peuvent être placés à l'envers dans les supports à tasses surélevés.

Attention

Lors du chargement de la vaisselle, veillez à ne pas couvrir l'entonnoir d'arrivée d'eau au centre du panier supérieur.

Avant de fermer la porte, assurez-vous que les bras d'aspersion peuvent tourner librement.

Réglage de la hauteur du panier supérieur

Si vous lavez de très grandes assiettes (de plus de 27 cm et jusqu'à 31 cm de diamètre), vous pouvez les charger dans le panier inférieur après avoir déplacé le panier supérieur en position haute comme suit :

• tirez le panier vers vous ;
• saisissez-le des deux côtés et tirez-le vers le haut jusqu'à ce que le mécanisme s'enclenche et que le panier soit stable.

Lorsque le panier supérieur est en position haute, il ne peut accueillir que des assiettes d'un diamètre maximal de 20

cm et vous ne pourrez pas utiliser les porte-tasses relevés.

Pour remettre le panier en position basse, saisissez les deux côtés, tirez à nouveau vers le haut, puis laissez le panier redescendre lentement en le maintenant.

Avertissement : ne jamais soulever ou abaisser le panier d'un seul côté.

CONSEILS UTILES

Pour de meilleurs résultats de lavage :

Avant de charger, retirez tous les restes d'aliments et faites tremper les casseroles et poêles très sales.

Disposez toujours les casseroles, tasses, verres, etc. à l'envers.

Inclinez les articles à surfaces convexes ou concaves afin que l'eau s'écoule facilement.

Les couverts longs tels que les louches, les couteaux à découper, etc. doivent être placés horizontalement dans le panier supérieur.

Évitez autant que possible le contact entre les plats ; une disposition correcte des articles donnera de meilleurs résultats de lavage.

Les articles légers (bols en plastique, etc.) doivent être chargés dans le panier supérieur et disposés de manière à ne pas bouger pendant le lavage.

Vous améliorerez les résultats de séchage en laissant la porte du lave-vaisselle entrouverte pendant au moins 15 à 30 minutes dès la fin du programme.

Pour économiser de l'énergie

Ne prélavez pas la vaisselle sous l'eau courante.

Placez la vaisselle dans la machine immédiatement après chaque repas et attendez que le lave-vaisselle soit plein avant de laver. Si nécessaire, lancez le programme Rinçage et maintien (voir le tableau des programmes aux pages suivantes), afin que les résidus alimentaires ne s'incrustent pas sur la vaisselle pendant que vous attendez de lancer le programme de lavage complet. Sélectionnez un programme économique lorsque les paniers ne sont pas très pleins et/ou lorsque la vaisselle n'est pas très sale, en suivant les instructions du tableau des programmes (programme économique, programme de lavage rapide).

Il faut être prudent lors de l'ouverture de la porte, car de la vapeur s'échappera.

Articles non adaptés au lave-vaisselle

Les articles suivants ne doivent pas être lavés au lave-vaisselle :

Couverts ou vaisselle avec des manches en bois ou en corne, ou des parties collées.

Articles faits main, objets en bois, antiquités ou porcelaine peinte à la main.

Certains types de décoration peuvent se décolorer lorsqu'ils sont lavés au lave-vaisselle.

Les articles en cristal et les objets en plastique, s'ils ne sont pas garantis compatibles avec le lave-vaisselle, doivent être lavés à la main. Il est conseillé de les placer dans le panier supérieur et de sélectionner un programme délicat.

Certains types de verre peuvent également devenir opaques après avoir été lavés plusieurs fois au lave-vaisselle.

Les couverts en argent ont tendance à noircir s'ils sont mélangés avec des couverts en acier. Placez-les dans le panier à couverts, séparés des autres.

Les objets en fer et en fonte peuvent rouiller et tacher d'autres articles.

L'aluminium a tendance à noircir ; le cuivre, l'étain et le laiton ont tendance à se tacher.

Attention : il est conseillé de ne pas charger de très petits objets ou des objets en plastique qui pourraient tomber à travers les paniers.

Remarque : lors de l'achat de nouvelle vaisselle, assurez-vous qu'elle est compatible avec le lave-vaisselle.

Programmes de lavage

Programmes	Type of load	Degree of soil	Starting position of the programmer	Required push- buttons	Recommended quantity of detergent		Cycle description	Approximate consumption values ***
					in the dispenser on the door	on the dispenser lid		Programme duration in minutes	Energy consumption in kWh	Water consumption in litres
Intensive Programme 70°	Pots - Pans Crockery	Heavily soiled, also dried up and/or containing starch (i.e. pasta, rice, semolina, potatoes, egg, sauces, roast).	3	70°	2 level dessert spoons (20 g)	1 level dessert spoon (10 g)	Prewash up to 55°C Main wash up to 70°C 2 cold rinses 1 hot rinse up to 65°C Hot air drying	80	1,9	25
* Normal Programme 65°		Normally or heavily soiled, also dried up and/or containing starch (i.e. pasta, rice, semolina, potatoes, egg, sauces, roast).	3	70°	2 level dessert spoons (20 g)	1/2 dessert spoon (5 g)	Cold prewash Main wash up to 65°C 1 cold rinses 1 hot rinse up to 65°C Hot air drying	70	1,5	20
Economic Programme 55°	Crockery, cutlery	Normally soiled, not dried up and starchless (i.e. meat, raw or cooked vegetables, milk, coffee, drinks).	3	55°	2 level dessert spoons (20 g)	1/2 dessert spoon (5 g)	Cold prewash Main wash up to 55°C 1 cold rinse 1 hot rinse up to 65°C Hot air drying	70	1,4	20
** Quick Programme 55°	Crockery, Party crockery	Lightly soiled crockery, not dried up and starchless (i.e. drinks, cakes and pastry, salad, sliced ham, cheese). Due to the shortness of this programme, no drying phase is provided.	2	55°	1 heaped dessert spoon (15 g)	/	Main wash up to 55°C 1 cold rinse 1 hot rinse up to 55°C	40	1,0	17
Rinse & Hold		Partial load to be completed later. This programme does not require any detergent.	1	70°	/	/	1 cold rinse (to avoid food scraps from sticking to the crockery)	10	0,1	12

• Ce programme est équivalent à la norme IEC 436/DIN44990. Quantité de détergent recommandée : 20 g dans le distributeur, 5 g sur le couvercle du distributeur. Capacité standard : 12 couverts.

Séquence de fonctionnement

1 Vérifiez que les filtres sont propres

(voir les instructions de nettoyage)

2 Vérifiez qu'il y a du sel et du produit de rinçage

3 Chargez la vaisselle

Retirez les gros restes d'aliments.

Tirez le panier inférieur et disposez-y les casseroles, les assiettes et les couverts.

Sortez le panier supérieur et disposez-y les assiettes, les soucoupes, les verres, les tasses, etc.

Repoussez les paniers dans la machine. Assurez-vous que les bras d'aspersion peuvent tourner librement.

4 Mesurez le détergent

Versez la quantité requise de détergent dans le distributeur selon les indications du tableau des programmes de lavage et fermez le couvercle.

Fermez la porte du lave-vaisselle.

5 Réglez le programme

Tournez le sélecteur dans le sens des aiguilles d'une montre jusqu'à ce que le numéro du programme souhaité soit en face du repère sur le bouton.

6 Sélectionnez la température

Sélectionnez la température selon les recommandations du tableau des programmes de lavage (voir « boutons requis »).

Appuyez sur ce bouton pour obtenir un prélavage à l'eau froide et un lavage à 55 °C.

Appuyez sur ce bouton pour obtenir un prélavage à l'eau chaude jusqu'à 55 °C et un lavage à 70 °C.

Ce programme convient aux plats et casseroles très sales.

7 Démarrez la machine

Insérez la fiche dans la prise murale.

Ouvrez le robinet d'eau.

Appuyez sur le bouton MARCHE/ARRÊT ! Le voyant « marche » s'allumera et la machine démarrera.

Si vous souhaitez interrompre le lavage à tout moment, appuyez à nouveau sur le bouton.

Pour redémarrer la machine, appuyez à nouveau sur le même bouton et le programme reprendra là où il a été interrompu.

7 À la fin du programme de lavage

La machine s'arrêtera et le voyant « marche » restera allumé jusqu'à ce que vous appuyiez sur le bouton MARCHE/ARRÊT.

Fermez le robinet d'eau.

Ouvrez la porte et attendez quelques minutes avant de retirer la vaisselle ; ainsi, vous éviterez de vous brûler les doigts et le séchage sera amélioré.

Videz d'abord le panier inférieur, puis le panier supérieur ; cela évitera que l'eau du panier supérieur ne coule sur la vaisselle du panier inférieur.

Attention

En général, il n'est pas conseillé d'ouvrir la porte pendant que la machine fonctionne ; si la porte est ouverte, un dispositif de sécurité garantit l'arrêt de la machine.

Si vous devez ouvrir la porte pendant que la machine fonctionne, éteignez toujours l'appareil d'abord en appuyant sur le bouton MARCHE/ARRÊT.

Il faut être prudent lors de l'ouverture de la porte, car de la vapeur s'échappera.

Nettoyage des filtres centraux

(Après chaque lavage)

Inspectez les filtres centraux (B) et (C) et retirez tout résidu alimentaire avec une brosse, sous l'eau courante.

Les filtres (B) et (C) se retirent tous deux en soulevant le filtre extérieur (B) (en tirant l'entonnoir central vers le haut) ; le petit filtre (C) peut ensuite être retiré en appuyant sur les deux languettes (D).

Une fois nettoyés, remettez les filtres en place en les enfonçant jusqu'à ce qu'ils s'enclenchent.

Nettoyage du grand filtre

(Une fois par mois)

Nettoyez le grand filtre (A) sur les deux faces sous l'eau courante, à l'aide d'une brosse.

Pour le retirer, démontez le bras d'aspersion en appuyant sur les deux languettes (E), tournez la bague (F) dans le sens inverse des aiguilles d'une montre (vers la gauche), puis faites glisser l'ensemble vers l'extérieur. Remontez le filtre en suivant les instructions ci-dessus dans l'ordre inverse.

Attention : le lave-vaisselle ne doit pas être utilisé sans les filtres.

Un repositionnement incorrect des filtres entraînera de mauvais résultats de lavage.

Le nettoyage des filtres est essentiel pour garantir le bon fonctionnement de la machine.

Nettoyage intérieur et extérieur

Vous devez vous assurer que les joints autour de la porte, les distributeurs de détergent et de produit de rinçage sont nettoyés régulièrement avec un chiffon humide.

Nous vous recommandons d'effectuer un lavage d'entretien tous les 3 mois, en lançant un programme de lavage à 65 °C sans vaisselle, avec du détergent.

Vérifiez que les buses du bras d'aspersion ne sont pas obstruées.

Pour retirer le bras d'aspersion inférieur, dégagez-le de ses fixations et tirez-le vers l'extérieur.

Pour nettoyer les buses du bras d'aspersion supérieur, faites glisser le panier supérieur vers l'extérieur, ce qui rendra le bras d'aspersion accessible. Pour le retirer, retirez l'entonnoir central en appuyant sur les deux languettes latérales et en dévissant la bague de retenue.

• Lavez les bras d'aspersion sous l'eau courante et remettez-les en place.

Nettoyez les surfaces externes de la machine et le panneau de commande avec un chiffon doux et humide. Si nécessaire, utilisez uniquement des détergents neutres. N'utilisez jamais de produits abrasifs, de tampons à récurer ou de solvants (acétone, trichloréthylène, etc.).

Périodes prolongées de non-utilisation

Si vous n'utilisez pas la machine pendant une certaine période, il est conseillé de :

débrancher l'appareil et fermer l'arrivée d'eau ;

remplir le distributeur de produit de rinçage ;

laisser la porte entrouverte pour éviter la formation de mauvaises odeurs ;

laisser l'intérieur de la machine propre.

Précautions contre le gel

Évitez de placer la machine dans un endroit où la température est inférieure à 0°C.

Si cela est inévitable, videz la machine, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.

Déplacement de la machine

Si vous devez déplacer la machine (déménagement, etc.) :

débranchez-la ;

fermez le robinet d'eau ;

retirez les tuyaux d'arrivée et de vidange d'eau ;

sortez la machine avec les tuyaux.

Attention : évitez d'incliner excessivement la machine pendant le transport.

Certains problèmes sont dus à un manque d'entretien simple ou à des oublis et peuvent être résolus facilement sans avoir à faire appel à un technicien.

La machine ne démarre pas

La porte n'a pas été correctement fermée. La fiche n'est pas correctement insérée dans la prise de courant. Il n'y a pas de courant à la prise. Vérifiez le fusible.

La machine ne se remplit pas d'eau

Le robinet d'eau est fermé. L'alimentation en eau a été coupée. Le tuyau d'arrivée est plié. Le filtre du tuyau d'arrivée d'eau est obstrué.

La machine ne vidange pas

Le tuyau de vidange est plié. La vidange de l'évier est bouchée. Le prolongement du tuyau de vidange n'est pas correct. Il n'y a pas d'évent dans l'extrémité du tuyau de vidange.

La vaisselle n'est pas propre (mauvais lavage)

Les paniers sont trop pleins. La vaisselle n'a pas été disposée correctement. Les bras d'aspersion ne tournent pas. Les trous des bras d'aspersion sont obstrués. L'entonnoir d'arrivée d'eau au centre du panier supérieur est recouvert par la vaisselle. L'extrémité du tuyau de vidange est immergée dans les eaux usées (dans l'évier). Les filtres sont obstrués. Les filtres ne sont pas en position. Pas assez de détergent a été utilisé ou il est inadapté. Le détergent est vieux ou a durci. Le programme de lavage sélectionné est trop doux.

Dépôts de calcaire visibles ou film blanc sur la vaisselle

Le produit de rinçage est épuisé ou on en utilise trop peu.

La machine est bruyante

Les plats s'entrechoquent. Les bras d'aspersion heurtent la vaisselle.

La vaisselle n'est pas tout à fait sèche.

La vaisselle est restée trop longtemps à l'intérieur de l'appareil.

La porte est difficile à fermer.

Le lave-vaisselle n'est pas de niveau ou n'est pas correctement encastré.

Si, après les vérifications ci-dessus, le défaut persiste, contactez votre centre de service local. Veuillez vous assurer de fournir le modèle et le numéro de série de l'appareil. Ces informations se trouvent sur la plaque signalétique située sur le côté droit de la porte du lave-vaisselle (voir photo).

Les pièces de rechange d'origine peuvent être achetées auprès des centres de service.

Protection contre les inondations

Afin de prévenir les inondations, la machine est équipée de deux dispositifs supplémentaires, ayant les caractéristiques suivantes :

1. Dans le tuyau d'arrivée d'eau (voir raccordement d'eau) : le dispositif entre en action en cas de dommage au tuyau d'arrivée d'eau et arrête l'arrivée d'eau. Il fonctionne même lorsque la machine est éteinte.
2. Dans le fond de la machine : le dispositif entre en action en cas de fuite d'eau dans la machine et ne fonctionne que lorsque la machine est allumée. Pour réparer la machine, appelez le centre de service.

Caractéristiques d'encastrement

Ce lave-vaisselle est conçu pour être installé sous un plan de travail ou un évier.

Dans les deux cas, il est essentiel de respecter les dimensions de l'évidement indiquées sur la figure.

Aucune ouverture supplémentaire pour la ventilation du lave-vaisselle n'est nécessaire, mais seulement pour laisser passer les tuyaux d'arrivée et d'évacuation d'eau et le câble d'alimentation.

La hauteur de l'évidement peut être comprise entre 820 et 880 mm du sol, car le lave-vaisselle est équipé de pieds réglables sur une large plage (max 60 mm).

Ajustez la hauteur de l'appareil en tournant ces pieds.

Une distance de 2 mm doit être laissée entre le haut du lave-vaisselle et le plan de travail.

Deux patins sont également fournis pour faciliter l'insertion ou le retrait de l'appareil.

Fixez les patins en les pressant sur les pieds.

Fixation de la bande de protection contre la vapeur

Vissez la bande de protection contre la vapeur sur la partie avant du plan de travail à l'aide de quatre vis 3,5 x 16.

Installation sous un plan de travail

(plan de travail de cuisine ou évier)

Il est absolument essentiel que le lave-vaisselle soit débranché de l'alimentation électrique avant d'accéder à tout composant interne.

Installez le lave-vaisselle dans l'espace prévu et connectez-le. Assurez-vous que les tuyaux d'arrivée d'eau, de vidange et le câble d'alimentation ne soient pas pliés ou coincés.

Fixation du panneau sur la porte

La porte fournie avec ce modèle est conçue pour recevoir un panneau ayant les dimensions suivantes :

Largeur : 596 mm

Hauteur : 594 mm

Épaisseur : 20 mm max

Poids : de 2 à 7,5 kg max

Remarque : la hauteur du panneau ne doit pas dépasser celle indiquée, sinon l'ouverture complète de la porte ne sera plus possible car le panneau heurtera la plinthe du lave-vaisselle.

De plus, il est possible d'ajuster le panneau de commande pour correspondre à la hauteur des tiroirs des meubles adjacents, s'harmonisant ainsi parfaitement avec le style du reste du mobilier de votre cuisine.

Ajoutez une ou plusieurs des baguettes fournies jusqu'à obtenir la hauteur souhaitée. Fixez les baguettes comme indiqué sur l'image, à l'aide des deux vis 4,2 × 38 fournies.

Préparez le panneau comme suit :

Mesurez la distance (B) entre la partie située sous le panneau de commande (ou les baguettes) et l'encoche de référence (X) sur la porte.

Mesurez la même distance (B) sur le panneau en bois à partir du bord supérieur.

À cette distance, positionnez la traverse de support fournie, en correspondance avec la référence (Z). Maintenez la même distance entre le centre des trous de fixation du support et les bords latéraux du panneau en bois.

Sur le panneau, marquez les emplacements des quatre vis de fixation. Percez le panneau avec un foret de Ø 2 × 12 et fixez la traverse de support sur le panneau en bois avec les vis 3,5 × 16 fournies.

Montez le panneau décoratif en insérant les deux pivots de la traverse dans les trous oblongs de la porte.

Soulevez le panneau décoratif jusqu'à obtenir un alignement parfait avec le panneau de façade.

Une fois la position correcte trouvée, ouvrez la porte et fixez le panneau décoratif sur la partie inférieure à l'aide des deux longues vis 4 × 40 fournies, en utilisant les trous à travers la porte intérieure (voir figure).

Fixation sous un plan de travail

Ouvrez la porte ; insérez verticalement les deux supports de montage (A) sur la partie avant du lave-vaisselle et tournez-les de 90° (voir figure). Fixez les supports au plan de travail à l'aide des deux vis 3,5 × 16 fournies.

Important !

Le lave-vaisselle doit être sécurisé contre tout basculement. Par conséquent, assurez-vous que le plan de travail sous lequel il est encastré est solidement fixé à une structure fixe (meubles de cuisine adjacents, mur).

Attention !

Lorsque le lave-vaisselle est fixé aux meubles de cuisine, ne percez aucun trou sur les côtés de l'appareil.

Réglage de l'équilibre de la porte

La porte du lave-vaisselle est équilibrée lorsqu'elle reste en position dans n'importe quelle ouverture.

La pose du panneau décoratif peut parfois affecter cet équilibre. Dans ce cas, il sera nécessaire de régler l'équilibre comme suit :

Entrouvrez la porte et réglez les vis situées sur la plinthe.

En vissant ou dévissant ces vis, la tension des ressorts d'équilibrage de la porte augmente ou diminue respectivement.

Attention !

Le poids du panneau doit être dans les limites indiquées dans les "dimensions du panneau", sinon l'équilibrage de la porte ne sera pas possible.

Mise à niveau

Assurez-vous que la porte du lave-vaisselle se ferme correctement, sans frotter sur les côtés. Sinon, mettez l'appareil de niveau en vissant ou dévissant légèrement les deux pieds avant jusqu'à ce que la fermeture de la porte soit parfaite.

Réglage de la plinthe de cuisine

Pour permettre une ouverture correcte de la porte, il est parfois nécessaire de couper la plinthe de cuisine. Reportez-vous au tableau de coupe ci-dessous.

Selon les dimensions (a) et (b) indiquées sur la figure, vous trouverez dans le tableau suivant la profondeur (x) de la découpe à réaliser sur le socle.

Les dimensions (a) et (b) du tableau sont celles les plus fréquemment utilisées dans les meubles de cuisine.
