Type de caméra	IP
Résolution vidéo	Non précisé
Acquisition	Oui
Visualisation	Oui
Enregistrement	Oui
Utilisation recommandée	Domicile, commerces, bureaux
Connexion réseau	Ethernet/Wi-Fi (supposé)
Vision nocturne	Oui (LED infrarouges visibles)
Alimentation	Non précisé
Angle de vue	Non précisé
Détection de mouvement	Non précisé
Stockage	Non précisé
Compatibilité	PC et autres dispositifs réseau
Installation	Fixation murale
Logiciel fourni	Oui (visualisation et enregistrement)

FOIRE AUX QUESTIONS - NG-OFFICE VIDEO NET GENERATION

Comment installer le NET GENERATION NG-OFFICE VIDEO ?

Pour installer le NET GENERATION NG-OFFICE VIDEO, téléchargez le fichier d'installation depuis notre site officiel, puis exécutez-le en suivant les instructions à l'écran.

Quelles sont les spécifications requises pour utiliser le NET GENERATION NG-OFFICE VIDEO ?

Le NET GENERATION NG-OFFICE VIDEO nécessite un système d'exploitation Windows 10 ou ultérieur, 4 Go de RAM minimum, et 500 Mo d'espace disque disponible.

Pourquoi le vidéo ne se charge-t-il pas ?

Si la vidéo ne se charge pas, vérifiez votre connexion Internet, assurez-vous que l'application est à jour et redémarrez votre appareil.

Comment résoudre les problèmes de son avec le NET GENERATION NG-OFFICE VIDEO ?

Pour résoudre les problèmes de son, vérifiez que le volume n'est pas coupé, que les haut-parleurs sont correctement connectés et que l'application a accès au microphone.

Le NET GENERATION NG-OFFICE VIDEO plante au démarrage, que faire ?

Si l'application plante au démarrage, essayez de la réinstaller. Si le problème persiste, contactez notre support technique pour obtenir de l'aide.

Comment mettre à jour le NET GENERATION NG-OFFICE VIDEO ?

Pour mettre à jour le NET GENERATION NG-OFFICE VIDEO, ouvrez l'application, allez dans le menu 'Aide' et cliquez sur 'Vérifier les mises à jour'.

Est-ce que le NET GENERATION NG-OFFICE VIDEO est compatible avec Mac ?

Non, le NET GENERATION NG-OFFICE VIDEO est actuellement uniquement compatible avec les systèmes d'exploitation Windows.

Comment puis-je contacter le support technique ?

Vous pouvez contacter le support technique en envoyant un e-mail à [e-mail] ou en visitant notre page de contact sur le site officiel.

MODE D'EMPLOI NG-OFFICE VIDEO NET GENERATION

Exemples d'applications

Performantes et faciles à mettre en œuvre, la gamme de caméras NET GENERATION Office offre un large éventail d'applications possibles.

:: Fonction Jour/Nuit. 8 LED blanches pour la vision de nuit (portée max. 35 m). :: Caisson de protection IP67. :: Compatible PoE (IEEE802.3af). :: Logiciel de gestion vidéo inclus (jusqu'à 16 caméras).

Fonction Zoom

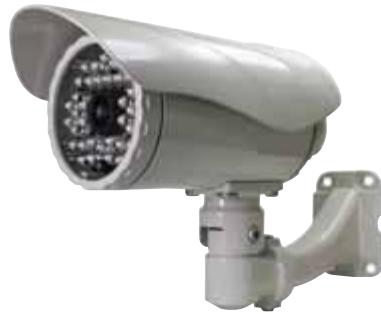

NG-IPCAMN6720

Caméra réseau fixe extérieure

Optique

• Capteur CCD Sony Super HAD 1/3" (520 lignes TV - AGC, AES, AWB).
• Obturateur électronique : 1/60 à 1/100 000 sec. (NTSC), 1/50 à 1/100 000 sec. (PAL).
• Objectif : F1.6, 16 mm. Angle de vision : horizontal.
• Zoom : 10x numérique. Luminosité minimale : 0,1 Lux.
• Portée de vision infrarouge avec 8 LED blanches (850 nm) : 35 m max.

Vidéo

• Compression vidéo : Motion JPEG et MPEG-4.
• Débit binaire ajustable (de 64 Kbps à 2048 Kbps).
• Résolutions maximales (sélection :
• NTSC : 704 x 480 pixels et jusqu'à 30 images par seconde.
• PAL: 704 × 576 pixels et jusqu'à 25 images par seconde.
• Streaming Video : Motion JPEG & MPEG-4 simultanés.

Audio

• 2 canaux (full-duplex).
• Compression audio : G.711 PCM, 8 kHz, 64 kbit/s.

Alarme et gestion d'événement

• Détection de mouvement (3 zones paramétrables) en multi-fenêtre intégrée.
• Notification d'événement par FTP, SMTP et HTTP.

Interfaces

• RJ-45 Ethernet (compatible PoE) - Attention : injecteur PoE non fourni.
• Prises jack 3,5 mm pour audio : 1 entrée et 1 sortie.
• Connecteur BNC - sortie vidéo analogique 75 Ohm.
• Contacts secs pour envoi d'alarme : 1 entrée et 1 sortie.

Autres caractéristiques

• Processeur : ARM9 basé sur un processeur RISC 32-bit.
• Mémoire : 64 MB RAM, 8 MB Flash.
• Système d'exploitation : Linux 2.4.
• Protocoles "Bonjour"*, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DDNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP.
• Sécurité : Authentification par ID/Mot de passe ; Protocole SSL V3.0.
• Interface multilingue.
• 5 utilisateurs simultanés maximum.
• Dimensions : 265 x 85 mm et fixation murale uniquement.

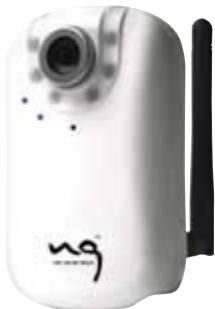

Visualisation via un navigateur web de téléphone mobile 3G

Les caméras NET GENERATION Office sont accessibles depuis n'importe quel périphérique équipé d'un navigateur Internet.

Vous pouvez, par exemple si vous êtes en déplacement, vous connecter à l'aide de votre téléphone mobile 3G, à la caméra NET GENERATION Office de votre domicile ou de votre bureau.

:: Fonction Jour / Nuit : 6 LED blanches pour la vision de nuit (portée max. 5 m). :: Compatible Wi-Fi 802.11b/g avec liaison sécurisée.

:: Accès facile via Windows Live™ Messenger.

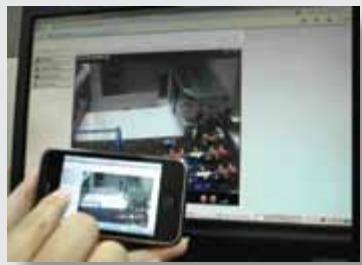

Visualisation à distance via le navigateur web d'un périphérique 3G. Logiciel de gestion vidéo inclus (jusqu'à 16 caméras).

Connexion à une caméra via un périphérique 3G.

Optique

• Capteur CMOS 1/4" à balayage progressif.
• Obturateur : 1/7,5 à 1/120 s.
• Objectif : F2.0, 4.0 mm. Angle de vision : horizontal.
• Zoom : 10x numérique.
• Luminosité minimale : 0 Lux @ F2.0 en vision de nuit et avec les 6 diodes allumées (portée max. 5 m).

Vidéo

• Compression vidéo : Motion JPEG et MPEG-4.
• Résolution maximale : 640 x 480 pixels (VGA) via API.
• Débit : Jusqu'à 30 images par seconde dans toutes les résolutions.
• Streaming vidéo : Motion JPEG et MPEG-4 simultanés.

Audio

• 2 canaux (full-duplex).
• Microphone intégré.
• Compression audio : G.711 PCM, 8 kHz, 64 kbit/s.

Alarmes & gestion d'événements

• Détection de mouvement (3 zones paramétrables) en multi-fenêtre intégrée.
• Notification d'événement par FTP, SMTP et HTTP.

Interfaces

• Ethernet RJ-45. Wi-Fi IEEE 802.11b/g (sécurité WEP 64/128 bit, WPA/WPA2-PSK).
• Sortie audio.

Autres caractéristiques

• Processeur : ARM9 basé sur un processeur RISC 32-bit.
• Mémoire : 64 MB RAM, 8 MB Flash.
• Système d'exploitation : Linux 2.4.
• Protocoles : "Bonjour"*, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP.
• Sécurité : Authentification par ID/Mot de passe ; Protocole SSL V3.0.
• Interface multilingue.
• 5 utilisateurs simultanés maximum.
• Dimensions : 104 × 63 × 35 mm.

Visualisation à distance via le navigateur web ou d'un périphérique 3G.

Logiciel de gestion vidéo inclus (jusqu'à 16 caméras).

Interface de visualisation

Création des zones de détection de mouvement

Optique

• Capteur CMOS 1/4" à balayage progressif. Obturateur : 1/7.5 à 1/120 sec.
• Objectif : F1.9, 4.6 mm. Angle de vision : horizontal.
• Zoom : 10x numérique. Luminosité minimale : 0,5 Lux.

Vidéo

• Compression vidéo : Motion JPEG et MPEG-4.
• Débit binaire ajustable (de 64 Kbps à 2048 Kbps).
• Résolution maximale : 640 x 480 pixels (VGA) via API.
• Débit : jusqu'à 30 images par seconde dans toutes les résolutions.
• Streaming vidéo : Motion JPEG et MPEG-4 simultanés.

Audio

• 2 canaux (full-duplex).
• Compression audio : G.711 PCM, 8 kHz, 64 kbit/s.

Alarme & gestion d'événement

• Détection de mouvement (3 zones paramétrables) en multi-fenêtre intégrée.
• Notification d'événement par FTP, SMTP et HTTP.

Interfaces

• RJ-45 Ethernet (compatible PoE) - Attention : injecteur PoE non fourni.
• Prises jack 3,5 mm pour audio : 1 entrée et 1 sortie.
• Contacts secs pour envoi d'alarme : 1 entrée et 1 sortie.

Autres caractéristiques

• Processeur : ARM9 basé sur un processeur RISC 32-bit.
• Mémoire : 32 MB RAM, 4 MB Flash.
• Système d'exploitation : Linux 2.4.
• Protocoles supportés : “Bonjour”*, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP.
• Sécurité : Authentification par ID/Mot de passe ; Protocole SSL V3.0.
• Interface multilingue.
• 5 utilisateurs simultanés maximum.
• Dimensions : 110 × 130 mm.
• hériques sur les réseaux IP.

Visualisation depuis Windows Live™ Messenger

Pourquoi la fonction d'accès à Windows Live Messenger a-t-elle été implémentée ?

Il est parfois difficile pour un utilisateur d'une TPE ou un télétravailleur d'avoir à disposition un technicien qualifié ou simplement les compétences nécessaires à un paramétrage réseau pour faire de la vidéo IP. La plupart des utilisateurs souhaitent s'affranchir des contraintes du paramétrage (protocoles complexes et matériel supplémentaire à installer - routeur, firewall...) et utiliser rapidement, sans configuration compliquée, leur caméra.

Grâce à Windows Live Messenger™ et son interface conviviale, c'est désormais possible.

Il suffit de créer un compte Messenger, de saisir l'identifiant (Messenger) dans la caméra et d'appeler l'adresse IP de la caméra NET GENERATION Office (uniquement sur les modèles NG-IPCAMN1250 et NG-IPCAMN7000) via pour établir la connexion.

Saisie du login Windows Live™ Messenger dans la caméra

Connexion à l'adresse IP de la caméra via Windows Live™ Messenger

Avantages des solutions vidéo Net Generation Office

Flexibilité d'utilisation : visualisation (et enregistrement) sur place ou à distance depuis n'importe quel ordinateur. Image de haute qualité : caméras à balayage progressif offrant une image de haute qualité pour l'identification précise de personnes et d'événements. Richesse de fonctionnalités : gestion des événements, multi-vision jusqu'à 16 caméras, envoi d'alertes, détection de mouvement, traçabilité (fichier de logs),... Économique : logiciel gratuit pour la visualisation et l'enregistrement, réduction des coûts de câblage grâce aux caméras PoE (modèles NG-IPCAMN6720 et NG-IPCAMN7000),...

Exemple d'application

Ce schéma présente un déploiement standard, réalisable avec la gamme vidéo NET GENERATION Office.

La facilité d'installation (protocole "Bonjour" - détection des caméras), la souplesse d'utilisation (navigateur web, périphérique 3G), et les avantages de l'IP (utilisation à distance et gestion décentralisée, faible coût d'investissement, intégration dans un réseau existant) sont autant d'atouts pour une installation vidéo réellement efficace et évolutive.

Il permet par exemple à une entreprise d'installer des caméras sur un site distant (une filiale, un entrepôt, ...) ainsi que sur un site local (siège social) afin de contrôler et d'enregistrer en un seul endroit tous les événements détectés. La fonctionnalité de sauvegarde permet de sauvegarder l'ensemble des clips vidéo et des paramètres des caméras (distantes et locales) pour en garantir un archivage sécurisé.

La visualisation en direct des caméras, l'enregistrement et la consultation des vidéos enregistrées sont accessibles très simplement à distance, de n'importe quel endroit et à n'importe quel moment. Il suffit pour cela d'utiliser un navigateur web depuis un ordinateur ou n'importe quel périphérique compatible 3G.

La vidéosurveillance est encadrée, en France, par la loi n°95-73 du 21 janvier 1995 relative à la sécurité (modifiée par la loi du 23 janvier 2006), son décret d'application n°96-926 du 17 octobre 1996 (modifié par le décret du 28 juillet 2006) et une circulaire du ministère de l'intérieur du 22 octobre 1996.

Une déclaration CERFA (n° 10426) est nécessaire pour tout déploiement d'un système de vidéosurveillance en milieu public. De plus, la présence d'une telle installation doit être indiquée clairement et de façon permanente.

Les prescriptions techniques des systèmes de vidéosurveillance ont été définies par l'arrêté du 26 septembre 2006 portant définition des normes techniques et, plus récemment, par celui du 3 août 2007.

À ce titre, l'arrêté du 3 août 2007 prévoit plusieurs mesures cumulatives :

1 - La traçabilité des exportations, qui permet l'identification des personnes ayant exporté les flux vidéo, se fait via un journal. Celui-ci peut être manuel en présence d'un système de vidéosurveillance analogique ou de moins de huit caméras. Il doit être électronique en présence de plus de huit caméras ; 2 - La disponibilité de supports de stockage pour remplacer ceux extraits du système ; elle a vocation à permettre la poursuite de l'enregistrement en phase d'exportation ; 3 - L'utilisation de supports physiques d'exportation non réinscriptibles et à accès direct, c'est-à-dire sans avoir à parcourir séquentiellement tout le support ; ces supports doivent être compatibles avec le volume des données (CD et DVD) ; 4 - La mise en place d'un logiciel d'exploitation des données, disjoint du support des données ; il doit permettre la lecture sans dégradation, en accéléré, au ralenti, en arrêté, par arrêt sur image ainsi que la sauvegarde des images et séquences, dans un format standard et sans perte d'information. L'objet est de pouvoir identifier la caméra, la date et l'heure d'enregistrement et de rechercher par caméra, date et heures.

Logiciel de gestion vidéo IP Surveillance

Chaque caméra de la gamme NET GENERATION Office est fournie avec une application professionnelle dénommée IP Surveillance pour la visualisation, l'enregistrement et l'archivage des flux vidéos. Vous pouvez regarder ou rechercher des vidéos enregistrées, ajuster la taille d'image d'une réserve, sauvegarder une vidéo ou une image, imprimer des images, consulter les fichiers logs du système et des événements enregistrés, et configurer les paramètres d'enregistrement. IP Surveillance est gratuite et s'active via une licence fournie avec le CD d'installation des caméras.

Fig.1 - IP Installer est l'utilitaire de détection des caméras sur le réseau IP.

Fig.2 - Paramétrage des comptes utilisateurs

• Installation et paramétrage facile avec l'utilitaire IP Installer (Fig.1) qui analyse automatiquement le réseau et détecte les différentes caméras qui y sont connectées (via le protocole "Bonjour").
• IP Surveillance est compatible uniquement avec les caméras NET GENERATION Office.
• Nécessité d'avoir un PC faisant office de serveur pour faire fonctionner l'application.
• Administration : interface utilisateur protégée par un login et un mot de passe.
• Possibilité de création de compte utilisateur avec différents droits (Fig. 2).

Visualisation

• Affichage et enregistrement jusqu'à 16 caméras en multi-fenêtre (Fig. 3).
• Connexion de caméras à distance.
• Consultation des caméras à distance via un navigateur web ou un périphérique compatible 3G.

Fig.4 - Paramétrage d'une zone de détection

Fig.3 - Écran principal du logiciel

Fig.5 - Réglage des horaires d'enregistrement

Enregistrement & alertes

• Fonction détection de mouvement (Fig.4) sur l'image vidéo (5 zones paramétrables avec le logiciel). Paramétrage d'une alarme associée à chaque type d'événement (écran rouge clignotant, alerte sonore à partir d'un fichier .wav).
• Possibilité de définir une zone de masquage sur l'image (voir carré noir sur Fig.4).
• Mode ronde (ou patrouille) : jusqu'à 4 groupes de caméras.
• Enregistrement vers un disque dur local ou un serveur NAS.
• é (programmation des durées et/ou des heures) :
• Enregistrement suivant calendrier (paramétrage possible de modes semaine ou vacances),
• Enregistrement suivant mouvement (10 zones paramétrables).
• Différents modes d'enregistrement prédéfiinis (Fig.5):
• : enregistrement 24h/24 en résolution et qualité normales.
• "Office Mode" (Mode Bureau) : enregistrement de 8h à 20
• "Shop Mode" (Mode Commerce) : enregistrement de 10h à 22h en résolution et qualité normales,
• "High Security Mode" (Mode Haute Sécurité) : enregistrement 24h/24h en résolution et qualité élevées.
• "Disk Saving Mode" (Mode économique d'espace disque) : le système est actif 24h/24 ection de mouvement en résolution et qualité normales.
• "Minor Mode" (Mode mineur) : le système est actif 24h/24 et qualité faibles.
• Fonction de recherche et de relecture des événements avec chronogramme sur la journée (Fig.6).

Fig.6 - Relecture d'un enregistrement

Fig.7 - Visualisation des logs système et des logs d'événements

Autres fonctionnalités

• Possibilité d'affichage cyclique des différentes caméras (passage d'une caméra à une autre).
• Affichage (ou non) de l'identifiant de chaque caméra avec horodatage.
• Fichiers de logs système et événementiels (Fig.7) avec possibilité d'export en fichier MS Excel.
• Fonction de sauvegarde pour chacune des caméras : sauvegarde des vidéos et des logs vers un disque dur local ou réseau (type serveur NAS).
• Formats d'exportation audio / vidéo : ASF et AVI.

Configuration minimale requise :

• RAM : 512 Mo ou plus.
• Processeur Intel P4 2.4 GHz ou supérieur.
• Espace disque disponible : 80 Go ou plus.
• Système d'exploitation (environnement PC uniquement) : Windows 2000, XP Pro SP2, Server 2003 ou supérieur.
