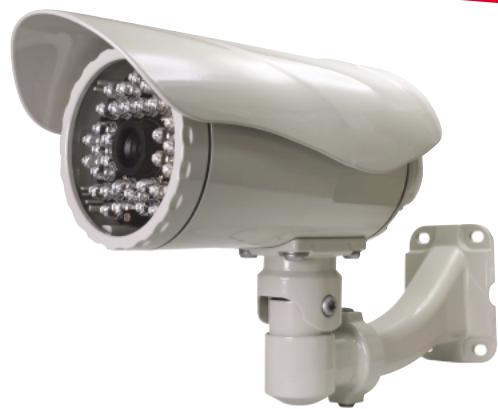

NG-IPCAMN6720 - Caméra de surveillance NET GENERATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra IP extérieure
Marque	NET GENERATION
Modèle	NG-IPCAMN6720
Dimensions (L × H)	265 × 85 mm
Poids	Environ 0,8 kg
Alimentation	PoE (IEEE 802.3af) ou adaptateur DC 12 V (non fourni)
Capteur	Sony Super HAD 1/3", 520 lignes TV
Résolution maximale	704 × 480 (NTSC) / 704 × 576 (PAL)
Compression vidéo	Motion JPEG et MPEG-4 simultanés
Audio	2 canaux full-duplex (entrée/sortie 3,5 mm)
Vision nocturne	Éclairage infrarouge jusqu'à 35 m
Indice de protection	IP67 (caisson étanche)
Objectif	F1.6, 16 mm (fixe)
Alarme	Détection de mouvement multi-fenêtre, mémoire pré/post alarme, notifications SMTP/FTP/HTTP
Connecteurs	RJ-45 PoE, DC 12 V, entrée/sortie audio 3,5 mm, BNC vidéo analogique, 1 entrée/1 sortie contacts secs
Processeur	ARM9 32-bit RISC, 64 MB RAM, 8 MB Flash, Linux 2.4
Conditions de fonctionnement	0 à 50 °C, humidité 20-80 % sans condensation
Protocoles réseau	TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DDNS, NTP, UPnP, RTSP, RTP, HTTP, UDP, 3GPP/ISMA RTSP
Sécurité	Authentification ID/mot de passe, SSL V3.0
Logiciel inclus	Application professionnelle compatible jusqu'à 16 caméras (visualisation, enregistrement, archivage)
Certifications	CE, FCC, RoHS

FOIRE AUX QUESTIONS - NG-IPCAMN6720 NET GENERATION

Comment installer la caméra NG-IPCAMN6720 ?

Fixez la caméra sur un support solide à l'aide du socle fourni. Branchez le câble Ethernet (PoE) ou l'adaptateur secteur 12 V. Configurez l'appareil via l'interface web en entrant l'adresse IP par défaut (consultez la notice).

Comment connecter la caméra en PoE ?

Utilisez un câble Ethernet RJ-45 relié à un switch PoE conforme à la norme IEEE 802.3af. L'injecteur PoE n'est pas fourni. Assurez-vous que le switch délivre au moins 15 W sur le port.

Quelle est la portée infrarouge de cette caméra ?

La portée infrarouge est de 35 mètres maximum, permettant une vision nocturne en noir et blanc dans l'obscurité totale.

Comment accéder à la caméra à distance ?

Configurez le DDNS et le redirection de ports sur votre routeur. Utilisez le logiciel fourni ou un navigateur avec l'URL http://. Activez SSL pour une connexion sécurisée.

Comment régler la détection de mouvement ?

Connectez-vous à l'interface web de la caméra. Sous l'onglet Alarme, activez la détection de mouvement, définissez les zones de détection (multi-fenêtre) et la sensibilité. Configurez les actions (envoi d'email, enregistrement FTP) dans la section Événements.

Quels sont les formats de compression vidéo supportés ?

La caméra supporte le Motion JPEG et le MPEG-4 simultanément. Vous pouvez choisir le flux en fonction de vos besoins : MJPEG pour la qualité image, MPEG-4 pour réduire la bande passante.

Puis-je utiliser un microphone externe ?

Oui, la caméra dispose d'une entrée audio 3,5 mm (jack). Branchez un microphone amplifié pour capturer le son. L'audio est bidirectionnel (full-duplex) avec une sortie audio également disponible.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé sur le câble ou à l'arrière) pendant environ 10 secondes, jusqu'à ce que les voyants clignotent. Les paramètres réseau et utilisateur seront effacés.

Quelle est la résolution maximale de la caméra ?

La résolution maximale est de 704 × 480 pixels en NTSC (30 images/s) et 704 × 576 pixels en PAL (25 images/s). Il s'agit d'une caméra analogique IP avec une définition standard.

Comment nettoyer la caméra NG-IPCAMN6720 ?

Débranchez l'alimentation. Utilisez un chiffon doux et sec pour nettoyer le boîtier. Pour le dôme ou l'objectif, utilisez un chiffon microfibre légèrement humide (eau distillée). Évitez les solvants. Vérifiez l'étanchéité des joints après nettoyage.

MODE D'EMPLOI NG-IPCAMN6720 NET GENERATION

Caméra IP extérieure

GENCODE : 4712818710120

Compatible PoE

Image de haute qualité Eclairage Infrarouge - 35 m de portée Caisson de protection certifié IP67 Compatible Power over Ethernet (IEEE802.3af)

Capteur haute résolution Sony Super HAD 1/3"

520 lignes TV

AGC, AES, AWB

Fonction Jour/Nuit

Obturateur électronique :

• 1/60 à 1/100000sec (NTSC),
• 1/50 à 1/100000sec (PAL)

F1.6, 16 mm

• Objectif : Angle de vision : Portée vision Infrarouge :
• Compression vidéo :
• Résolution maximale :

704 x 480 pixels (NTSC) : Jusqu'à 30 images par seconde.

704 x 576 pixels (PAL) : Jusqu'à 25 images par seconde.

• Streaming Video :

Motion JPEG et MPEG-4 simultanés

Compatible 3GPP/ISMA RTSP

Audio : - Alarme et gestion d'événement :

2 canaux (full-duplex)

Détection de mouvement en multi-fenêtre intégrée

Déclenchement et programmation d'événements

Mémoire pré et post alarme

Événement manageable via SMTP, FTP et HTTP

• Connecteurs :

RJ-45 Ethernet 10BaseT/100BaseTX (compatible PoE)

Attention : Injecteur PoE non fourni

Prise jack d'alimentation DC 12V

Prise jack 3,5 mm pour entrée audio

Prise jack 3.5mm pour sortie audio

Connecteur BNC - sortie vidéo analogique

Contacts secs pour envoi d'alarme : 1 entrée et 1 sortie

• Processeur & Mémoire :

ARM9 basé sur un processeur RISC 32-bit

64MB RAM, 8MB Flash

Linux 2.4

Température : 0-50 °C / Humidité : 20-80% sans condensation

TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DDNS, NTP, UPnP, RTSP,

RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP

Authentication par ID/Mot de passe; Protocole SSL V3.0

Application professionnelle compatible jusqu'à 16 caméras

pour la visualisation, l'enregistrement et l'archivage

• Système d'exploitation :
• Alimentation :
• Conditions de fonctionnement :
• Protocoles supportés :
• Sécurité :
• Logiciel de vidéo surveillance :

CE, FCC, RoHS

265× 85mm
