Type de produit	Commutateur réseau Gigabit Ethernet
Marque	NET GENERATION
Modèle	NG-OFFICE SWITCH
Nombre de ports	16 ou 24 ports 10/100/1000BASE-TX
Normes supportées	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Méthode de commutation	Store and Forward
Table d'adresses MAC	8K
Mémoire tampon	340/500 KB
Jumbo Frames	9.6 Ko
Débit de transfert	10/100/1000 Mbps
Câblage supporté	10BaseT Cat.3/4/5, 100BaseTX Cat.5, 1000BaseT Cat.5E UTP/STP
Alimentation	90-260 V AC, 50-60 Hz
Consommation électrique	25 W max
Dimensions	440 x 220 x 44 mm (1U)
Poids	2,9 à 3,0 kg
Température de fonctionnement	0 à 55 °C
Humidité de fonctionnement	10 à 90 % sans condensation
Certifications	FCC Class B, CE, RoHS
Fonctions principales	Commutation Gigabit, contrôle de flux IEEE 802.3x, auto-négociation, auto-MDI/MDIX
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Débrancher avant nettoyage. Ne pas ouvrir le boîtier. Utiliser dans un endroit sec et aéré.
Pièces détachées et réparabilité	Contacter le service après-vente. Aucune pièce détachée fournie.
Informations générales	Notice disponible gratuitement en PDF. Pour toute question : [e-mail]

FOIRE AUX QUESTIONS - NG-OFFICE SWITCH NET GENERATION

Comment installer mon commutateur NET GENERATION NG-OFFICE SWITCH ?

Branchez l'alimentation secteur et connectez vos périphériques réseau aux ports Ethernet à l'aide de câbles RJ45. Le commutateur est prêt à l'emploi sans configuration.

Quels câbles utiliser avec ce commutateur ?

Utilisez des câbles UTP/STP Catégorie 5e ou supérieure pour le Gigabit Ethernet. Pour 10/100 Mbps, un câble Catégorie 5 suffit.

Le commutateur supporte-t-il le Power over Ethernet (PoE) ?

Le modèle de base NG-OFFICE SWITCH ne supporte pas le PoE. Seuls les modèles NG-PS8 et NG-PS16W intègrent Power over Ethernet (IEEE 802.3af).

Comment configurer les paramètres avancés (VLAN, QoS) ?

Le modèle NG-OFFICE SWITCH est un commutateur non géré. Pour des fonctionnalités avancées, optez pour le modèle Web Smart NG-PS16W qui dispose d'une interface web.

Que faire si le commutateur ne s'allume pas ?

Vérifiez la connexion du câble d'alimentation et la prise secteur. Assurez-vous que la tension est comprise entre 90 et 260 V AC. Si le problème persiste, contactez le SAV.

Quelle est la vitesse maximale de ce commutateur ?

Il supporte des vitesses de 10, 100 et 1000 Mbps. Le débit réel dépend de vos périphériques et câbles.

Puis-je utiliser ce commutateur pour connecter des appareils PoE ?

Non, le NG-OFFICE SWITCH ne délivre pas d'alimentation PoE. Utilisez un injecteur PoE ou un commutateur PoE séparé.

Comment nettoyer le commutateur ?

Débranchez-le, puis nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de liquides ou produits abrasifs.

Est-il possible de monter le commutateur en rack ?

Oui, le format 19 pouces (1U) permet un montage en rack à l'aide des équerres incluses (selon version).

Où télécharger la notice PDF ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com ou contacter NET GENERATION via [e-mail].

MODE D'EMPLOI NG-OFFICE SWITCH NET GENERATION

• Standards :
• IEEE 802.3 10BaseT,
• IEEE 802.3u 100BaseTX,
• IEEE 802.3ab 1000BaseT,
• IEEE 802.3x Flow Control
• Nombre de ports : 16/24 x 10/100/1000BASE-TX
• Taille de la table d'adresses MAC : 8K
• Mémoire tampon : 340/500 KB
• Jumbo Frames : 9.6 KB
• Méthode de commutation : Store and Forward Vitesse de transfert :
• 1000Mbps - 1,488,000pps,
• 100Mbps - 148,800pps,
• 10Mbps - 14,880pps
• Type de câblage :
• 10BaseT Cat. 3, 4, 5 UTP/STP
• 100BaseTX Cat. 5 UTP/STP
• 1000BaseT Cat. 5E UTP/STP
• Alimentation : 90~260V/AC, 50~60Hz
• Consommation électrique : 25 Watts (Max)
• Dimensions: 440 × 220 × 44 mm( L × I × H) - 1U( 19^ )
• Poids: 2.9 / 3.0kg
• Température de fonctionnement: 0 à 55°C
• Humidité de fonctionnement : 10 à 90% sans condensation
• Certifications : FCC Class B, CE, RoHS

Alimentez vos périphériques directement via le cordon réseau !

Ces commutateurs 8 ou 16 ports 10/100Mbps ont été conçus pour une installation simple et pour une haute performance dans un environnement où le trafic sur le réseau et le nombre d'utilisateurs ne cessent de croître.

Les 8 ou 16 ports sont Power over Ethernet (PoE) : l'alimentation électrique se fait par le réseau. Ce qui peut résoudre des problèmes pour l'allocation de ports à de nouveaux utilisateurs et l'intégration facile dans n'importe quelle infrastructure réseau. Leur design compact a été conçu pour les environnements avec peu de place disponible. Ce qui permet une manutention aisée et une mise à jour rapide de la capacité du réseau, dans lequel le commutateur PoE est installé.

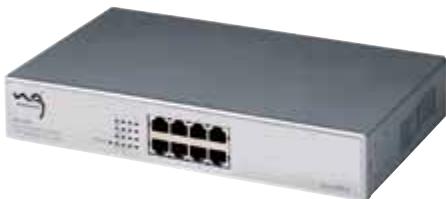

NG-PS8

• 10BaseT Cat. 3, 4, 5 UTP/STP
• 100BaseTX Cat. 5 UTP/STP
• Alimentation (Entrée): 100~240V/AC, 50~60Hz
• Alimentation (Sortie) : 48V/DC (par port) - 15.4 W Max par port
• Consommation électrique : 130 Watts (Max) Dimensions (L x l x H) : 266 × 160 × 44 mm (11") - Inclus : équerres pour montage en rack 19"
• Poids: 1.6kg
• Température de fonctionnement: 0 à 55 °C
• Humidité de fonctionnement : 10 à 90% sans condensation
• Certifications : FCC Class A, CE, RoHS

Power over ethernet (IEEE802.3AF)

Le Power over Ethernet (ou PoE ou norme IEEE 802.3af) permet de faire passer une tension de 48 V (jusqu'à 12 W de puissance voire plus) en plus des données à 100 Mbits. Elle utilise une paire de fils inutilisés sur les 4 que contient un câble F/UTP ou U/TP afin d'alimenter certains appareils d'un réseau Ethernet tels que des téléphones IP, des disques durs réseau, des imprimantes, des webcams.

L'intérêt est de pouvoir installer des appareils tel qu'un téléphone dans les endroits qui sont dépourvus de prise électrique. Comme les données et l'alimentation électrique passent dans le même câble Ethernet, il n'y a plus qu'un câble à tirer par périhérique.

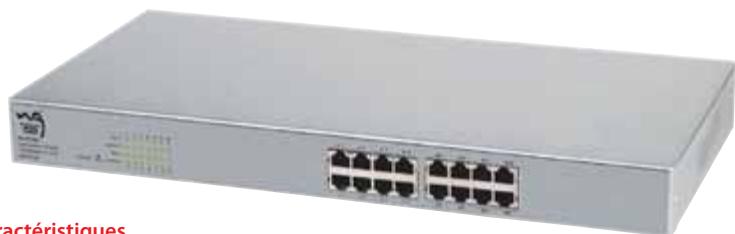

NG-PS16W

Web Smart Switch 16 ports Full PoE 10/100Base-TX

Caracteristiques

• Standards :
• IEEE 802.3 10BaseT,
• IEEE 802.3u 100BaseTX,
• IEEE 802.3x Flow Control,
• IEEE 802.3ad Trunk (Link Aggregation),
• IEEE 802.3af Power Over Ethernet (PoE),
• IEEE 802.1q VLAN (Port Based and Tag Based),
• IEEE 802.1p Class of Service, Priority Protocols,
• IEEE 802.1x Port Security
• Nombre de ports : 16 x 10/100BASE-TX / Full PoE
• Taille table addresses MAC : 4K
• Buffer : 1.5 MB
• Méthode de commutation : Store and Forward
• Fonctionnalités de management (Web Smart):
• 16 ports VLAN
• Tagged VLAN : 4094
• Groupes Trunk: 2 (1~4 ports pour chaque groupe)
• QoS: Jusqu'à 4 files
• Filtrage MAC - IGMP Snooping
• Management : Contrôle bande passante, Port Mirroring, Protection par mot de passe

Taux de transfert :

• 100Mbps - 148,800pps
• 10Mbps - 14,880pps

Câblage supporté :

• 10BaseT Cat. 3, 4, 5 UTP/STP
• 100BaseTX Cat. 5 UTP/STP

À la différence des switches non gérables, un commutateur dit "Smart Switch" est un produit qui offre la possibilité de contrôler les performances (bande passante, QoS,...) et la sécurité (niveau et groupe d'utilisateur) du réseau.

On parle de "Web Smart Switch" lorsque le paramétrage des différentes fonctionnalités peut se faire via une interface web.

• Alimentation (Entrée) : 100~240V/AC, 50~60Hz
• Alimentation (Sortie) : 48V/DC (par port) - 15.4 W Max par port
• Consommation électrique : 260 Watts (Max)
• Dimensions (L x l x H): 440 × 220 × 44 mm - 1U (19")
• Poids: 3.8kg
• Température de fonctionnement: 0 à 55 °C
• Humidité de fonctionnement : 10 à 90% sans condensation
• Certifications : FCC Class A, CE, RoHS
