NG-GS16 - Commutateur réseau NET GENERATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau Gigabit
Marque	NET GENERATION
Modèle	NG-GS16
Nombre de ports	16 ports 10/100/1000BASE-T
Standards réseau	IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX, IEEE 802.3ab 1000BaseT, IEEE 802.3x Flow Control
Table d'adresses MAC	8K entrées
Mémoire tampon	340 KB
Trames Jumbo	Support jusqu'à 9,6 KB
Méthode de commutation	Store-and-forward
Vitesse de transfert	1 488 000 pps par port à 1000 Mbps
Voyants de diagnostic	Par port : Lien/Activité, 1000M ; Par unité : Alimentation
Alimentation	90~260V AC, 50-60Hz, 20W max
Dimensions	440 x 220 x 44 mm (L x I x H)
Poids	2,9 kg
Température de fonctionnement	0 à 55 °C
Température de stockage	-20 à 90 °C
Humidité	10 à 90 % sans condensation
Certifications	FCC Class B, CE
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Maintenir la ventilation.
Sécurité	Ne pas ouvrir le boîtier. Utiliser dans un endroit sec et à l'abri des liquides.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, contacter le SAV.

FOIRE AUX QUESTIONS - NG-GS16 NET GENERATION

Comment connecter le commutateur NG-GS16 ?

Branchez l'adaptateur secteur, puis reliez vos périphériques réseau aux ports 10/100/1000 à l'aide de câbles Ethernet de catégorie 5E ou supérieure. Les connexions sont auto-détectées et ne nécessitent aucun réglage.

Que signifient les voyants lumineux sur le commutateur ?

Chaque port dispose d'un voyant Lien/Activité (vert fixe = lien établi, clignotant = activité) et d'un voyant 1000M (vert = connexion à 1000 Mbps). Le voyant Alimentation sur le panneau avant indique la mise sous tension.

Le commutateur NG-GS16 supporte-t-il le branchement à chaud ?

Oui, le NG-GS16 prend en charge le branchement à chaud (hot swap) des câbles Ethernet. Vous pouvez connecter ou déconnecter des périphériques sans éteindre l'appareil.

Quelle est la consommation électrique du commutateur ?

La consommation maximale est de 20 Watts. L'alimentation accepte une tension secteur de 90~260V AC à 50-60 Hz.

Peut-on monter le commutateur en rack ?

Oui, le NG-GS16 est conçu pour un montage en rack 19 pouces. Des oreilles de fixation sont fournies. Veillez à respecter une température ambiante inférieure à 55°C.

Comment réinitialiser le commutateur ?

Le NG-GS16 ne dispose pas de bouton de réinitialisation. Pour le redémarrer, débranchez puis rebranchez le câble d'alimentation. Les paramètres réseau sont automatiquement appris et stockés.

Quels câbles utiliser avec le NG-GS16 ?

Utilisez des câbles UTP/STP de catégorie 5 pour 10/100 Mbps et catégorie 5E ou 6 pour 1000 Mbps. Les câbles droits ou croisés sont détectés automatiquement (Auto MDI/MDIX).

Le commutateur est-il compatible avec des périphériques 10/100 Mbps ?

Oui, le NG-GS16 est rétrocompatible avec les équipements 10BaseT et 100BaseTX. Chaque port négocie automatiquement la meilleure vitesse possible.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur est sous tension. Si le problème persiste, contactez le service après-vente.

Où trouver la notice complète du NG-GS16 ?

La notice détaillée est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

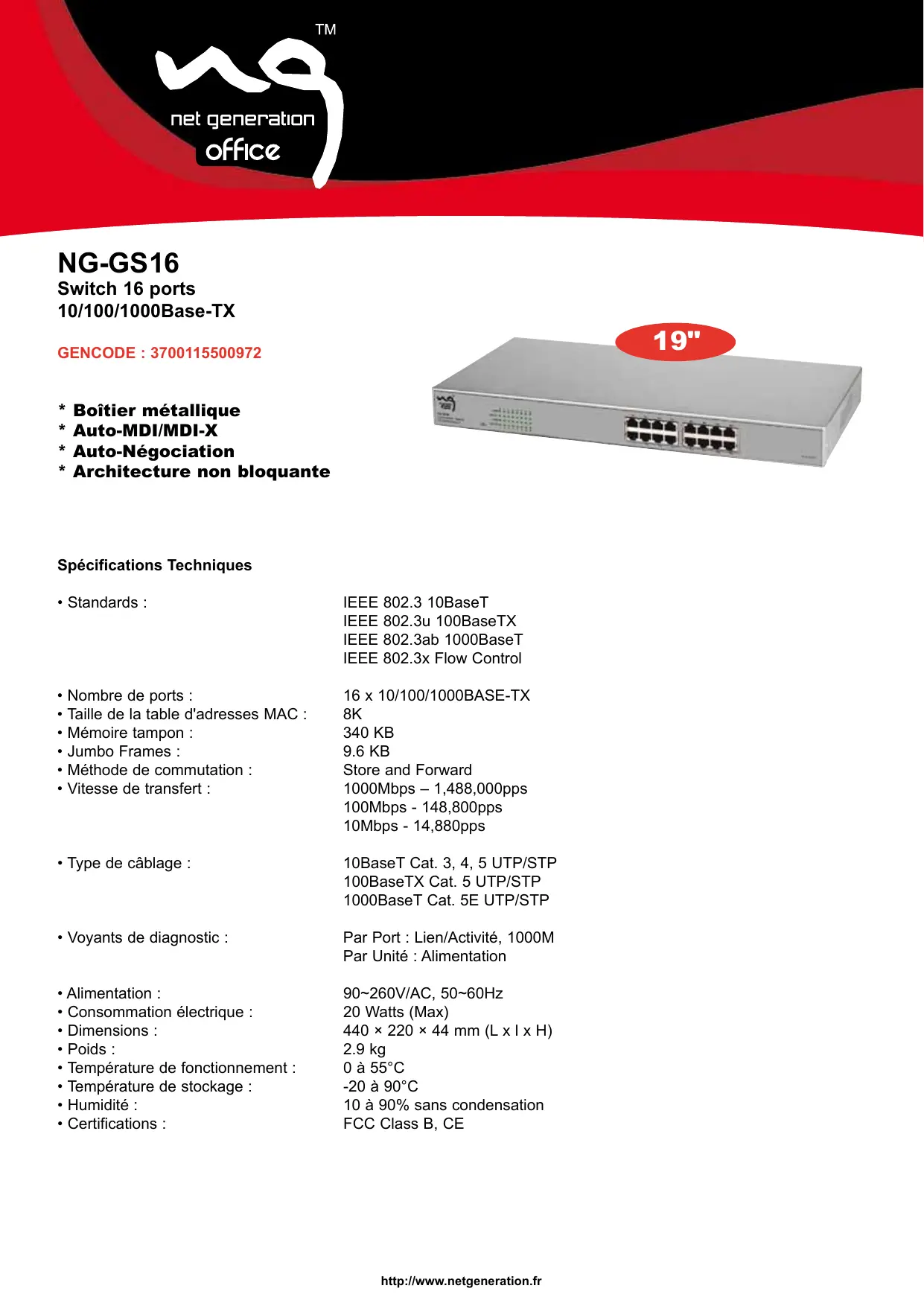

MODE D'EMPLOI NG-GS16 NET GENERATION

Spécifications techniques

• Standards :

IEEE 802.3 10BaseT

IEEE 802.3u 100BaseTX

IEEE 802.3ab 1000BaseT

IEEE 802.3x Flow Control

• Nombre de ports :
• Taille de la table d'adresses MAC :
• Mémoire tampon :
• Jumbo Frames :
• Méthode de commutation : Vitesse de transfert :

16 x 10/100/1000BASE-TX

340 KB

9.6 KB

1000Mbps - 1,488,000pps

100Mbps - 148,800pps

10Mbps - 14,880pps

• Type de câblage :

10BaseT Cat. 3, 4, 5 UTP/STP

100BaseTX Cat. 5 UTP/STP

1000BaseT Cat. 5E UTP/STP

Voyants de diagnostic :

Par Port : Lien/Activité, 1000M

Par Unité : Alimentation

• Alimentation :
• Consommation électrique :
• Dimensions :
• Poids :
• Température de fonctionnement :
• Température de stockage :
• Humidité :
• Certifications :

90~260V/AC, 50~60Hz

20 Watts (Max)

440 × 220 × 44 mm( L × I × H)

2.9 kg

0a 55°C

-20 à 90°C

10 à 90% sans condensation

FCC Class B, CE
