DX205 - Instrument de musique électronique KAWAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Orgue électronique double clavier
Marque	KAWAI
Modèle	DX205
Clavier supérieur	44 touches
Clavier inférieur	44 touches
Pédalier	13 notes
Polyphonie maximale (clavier inférieur)	8 notes simultanées
Registrations	Flûte, Clarinet, Trompette, Cordes, Diapason, etc.
Effets intégrés	Sustain réglable, Vibrato avec délai, Tremolo, Chorus, Réverbération, Orchestra Ensemble
Boîte à rythmes	Rythmes avec variations, break (Drum Fill In), mémoire
Accompagnement automatique	Electro Chord Bass III (accords à 1 ou 3 doigts), One Two Play, Arpèges automatiques (4 types)
Fonctions supplémentaires	Accord de Mélodie Automatique (AMC), variation de tempo, contrôle de volume général
Pédale d'expression	Oui, avec contrôle de volume et fonction Guide (demi-ton) pour DX305
Branchements	Casque, entrée auxiliaire (Input), Line In/Out, prise microphone
Alimentation	Secteur 220-240V (estimation)
Dimensions (LxPxH)	Environ 120 x 60 x 90 cm (estimation)
Poids	Environ 40 kg (estimation)
Entretien	Nettoyer avec un chiffon doux sec. Éviter l'humidité et les chocs.
Sécurité	Utiliser uniquement sur secteur stable. Débrancher avant nettoyage.
Réparabilité	Confier à un technicien agréé KAWAI.

FOIRE AUX QUESTIONS - DX205 KAWAI

Comment utiliser l'accompagnement automatique Electro Chord Bass III ?

Sélectionnez un rythme, puis appuyez sur PIANO, BANJO ou WAH dans la section ECB. Réglez le volume. Pour les accords à un doigt, mettez NORMAL/SINGLE sur ON et jouez une note sur le clavier inférieur. Pour les accords à 3 doigts, mettez NORMAL/SINGLE sur OFF et jouez un accord à trois doigts.

Comment activer la fonction One Two Play ?

Sélectionnez une registration de pédale et un rythme, puis appuyez sur le bouton One Two Play. Ensuite, jouez une seule note sur le clavier inférieur : l'orgue produira un accompagnement complet avec basse et accords.

Comment régler la réverbération ?

Utilisez le potentiomètre marqué RÉVERB sur le panneau de contrôle. Tournez-le vers la droite pour augmenter la réverbération, vers la gauche pour la diminuer ou la désactiver.

Comment utiliser le Drum Fill In ?

Pendant qu'un rythme joue, appuyez sur le bouton Drum Fill In. Vous entendrez un solo de batterie (break), puis le rythme reprendra. Pour une intro, activez le Drum Fill In avant de commencer le rythme.

Comment brancher un casque ?

Branchez votre casque sur la prise PHONES située sous le clavier inférieur à droite. Le haut-parleur interne sera alors coupé, vous permettant de jouer sans déranger.

Comment utiliser les arpèges automatiques ?

Appuyez sur les boutons d'arpège (RHYTHM, UP, UP & DOWN, MULTIPLE) selon l'effet désiré. Jouez sur le clavier inférieur avec un ou plusieurs doigts, et les arpèges se synchroniseront avec le rythme. Utilisez MELLOW/BRIGHT pour le timbre et BEAT pour doubler la vitesse.

Comment régler le volume général ?

Tournez le potentiomètre marqué MASTER VOLUME sur le panneau. Il contrôle le volume de l'orgue (registrations, percussions, boîte à rythmes). La pédale d'expression peut également moduler le volume.

Comment utiliser la pédale d'expression ?

La pédale d'expression affecte le volume général. Appuyez sur la partie avant pour augmenter le volume, relâchez pour diminuer. Sur le dessus, à gauche, se trouve un contact qui permet de démarrer/arrêter le rythme avec le pied droit.

Comment nettoyer l'orgue KAWAI DX205 ?

Utilisez un chiffon doux et sec pour dépoussiérer les surfaces. N'utilisez jamais de produits chimiques ou de solvants. Évitez l'humidité et les températures extrêmes. Débranchez l'appareil avant tout nettoyage.

Que faire en cas de panne ou d'anomalie ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez un technicien agréé KAWAI. Ne tentez pas de réparer vous-même l'instrument, car cela pourrait annuler la garantie.

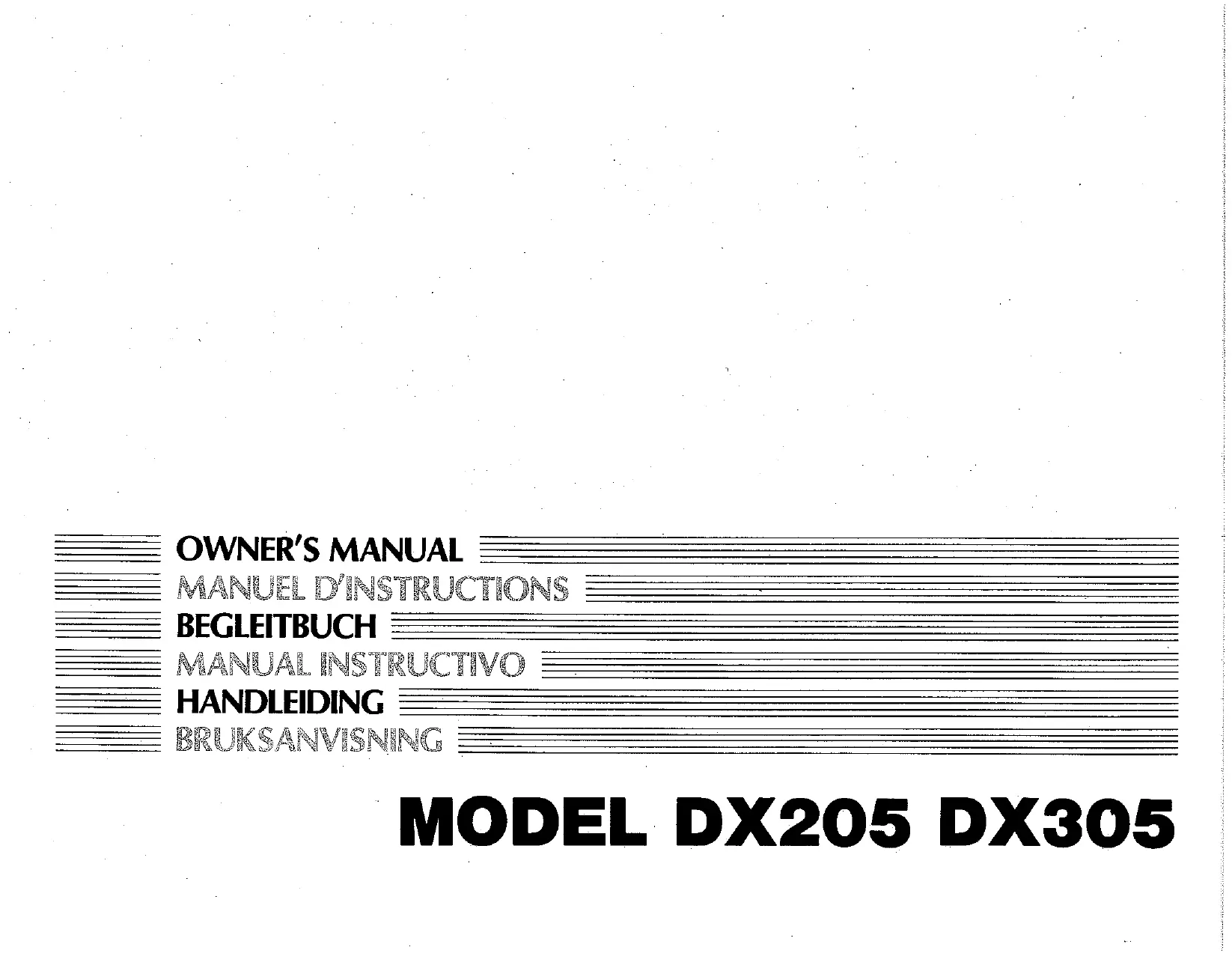

MODE D'EMPLOI DX205 KAWAI

FELICITATIONS pour l'achat de votre nouvel orgue électronique KAWAI. Le présent mode d'emploi contient toutes les informations et instructions concernant les caractéristiques et contrôles de l'instrument. Lisez-le avant d'utiliser votre orgue afin de vous familiariser avec et d'en obtenir les autres résultats.

Votre KAWAI DX205 4 Votre KAWAI DX305 5 Claviers et Pédaliers 6 Registrations DX205 7 Registrations DX305 9 Percussions 11 Présélections. 13 Effets 14 Contrôles 15 Boîte à rythmes 16 Drum Fill In. 17 One Two Play. 18 Electro Chord Bass III 19 Accord de Mélodie Automatique 22 Arpèges Automatiques 23 Branchements Annexes 24 Guide de Registrations 25 Spécifications 26

Seite

1. Clavier Supérieur
2. Clavier Inférieur
3. Pedalier
4. Pupitre
5. Voix Clavier Supérieur
6. Voix Clavier Inférieur
7. Voix Pedalier
8. Percussions
9. Présélections
10. Effets
11. Rythmes Automatiques
12. Electro Chord Bass III
13. One Two Play
14. Drum Fill In
15. Barre de Touche
16. Accord de Mélodie Automatique
17. Arpèges Automatiques
18. Expression Pédale

SU KAWAI DX205

1. Clavier Supérieur
2. Clavier Inférieur
3. Pedalier
4. Pupitre
5. Voix Clavier Supérieur
6. Voix Clavier Inférieur
7. Voix Pedalier
8. Percussions
9. Préséctions
10. Effets
11. Rythmes Automatiques
12. Electro Chord Bass III
13. One Two Play
14. Drum Fill In
15. Barde de Touche
16. Accord de Mélodie Automatique
17. Arpèges Automatiques
18. Expression Pédale

SU KAWAI DX305

Votre orgue KAWAI a deux claviers de 44 notes chacun. Généralement la mélodie d'une chanson est jouée avec la main droite sur le clavier supérieur. L'accompagnement est joué sur le clavier inférieur avec la main gauche. La partie BASSE est jouée avec le pied gauche sur les 13 notes du pédalier.

Les registrations suivantes vous permettent de contrôler les sonorités de vos claviers et de votre pédalier.

Clavier Supérieur:

FLUTE 16^8^4^22 / 3^ CLARINETTE TROMPETTE

CORDES 8^4^

Clavier Inférieur:

Hauteur des Registres:

La plupart des registres sont indiqués avec un nombre comme, par exemple, FLUTE 16, STRING 8. Ce nombre correspond à la hauteur du tuyau utilisé dans un orgue classique pour donner une sonorité équivalente. Le est appelé unison et correspond au DO du milieu du clavier. Le est donc d'une octave inférieure et le d'une octave supérieure. Le 223 dont un harmonique supplémentaire et n'est jamais utilisée seule mais plusieurs en addition avec les autres registres. Si vous jouez le DO avec le 223, vous entendez le SOL une octave au-dessus.

REMARQUE:

Un maximum de 8 notes peuvent être simultanément jouées sur le clavier inférieur.

Les registrations suivantes vous permettent de contrôler les sonorités de vos claviers et de votre pédalier.

Clavier supérieur;

FLUTE 16^8^51 / 3^4^22 / 3^ DIAPASON CLARINETTE

Hauteur des registres:

La plupart des registres sont indiqués avec un nombre comme, par exemple, FLUTE 16, STRING 8. Ce nombre correspond à la hauteur du tuyau utilisé dans un orgue classique pour donner une sonorité équivalente. Le est appelé unison et correspond au DO du milieu du clavier. Le est donc d'une octave inférieure et le d'une octave supérieure. Le 51 /3^ et le 22 /3^ sont des harmoniques supplémentaires et ne sont jamais utilisées seules, mais toujours en addition avec les autres registres. Si vous jouez le DO en 5 1/3, vous entendez également le SOL et avec le 2 2/3, vous entendez le SOL une octave au-dessus.

Remarque:

Un maximum de 8 notes peuvent être simultanément jouées sur le clavier inférieur.

Ces voix peuvent être utilisées indépendamment ou combinées avec les autres registres. Le potentiomètre marqué VOLUME contrôle la puissance de ces préréceptions. En appuyant sur le bouton SOLO, les autres registres du clavier supérieur sont annulés. Ceci permet de changer rapidement les registrations en appuyant sur un seul bouton.

Percussion 2 2/3

Ce bouton produit une attaque qui n'agit que sur les flûtes et qui est utilisé dans la "POP" music. En ajustant le potentiomètre PERCUS DECAY (DX305 seulement), vous pouvez contrôler la durée de percussion.

Ce registre vous donne une sonorité proche du piano.

Ce registre vous donne une sonorité proche du clavecin, instrument populaire du 18ème siècle.

Ce registre vous donne l'attaque métallique et le sustain du vibraphone.

Ce registre-vous donne la répétition du marimba.

Ce registre vous donne une voix proche de l'accordéon.

Hawaiian GUITAR (DX305)

Ce registre vous donne la sonorité de la GUITARE HAWAIIENNE.

Entre le clavier supérieur et le clavier inférieur se trouvent 3 boutons poussoirs de préselections. Ils produisent instantanément 3 registrations type pour le clavier supérieur.

Quand un bouton est sur ON, la lampe est allumée et les registrations et percussions du clavier supérieur automatiquement annulées.

SUSTAIN: Les caractéristiques de votre orgue KAWAL comportent un bouton de sustain pour le clavier supérieur et le pédalier. Le potentiamètre marqué SUSTAIN TIME vous permet de contrôler la durée du sustain pour le clavier supérieur.

VIBRATO, VIBRATO DELAY: Le vibrato est un effet qui module l'accord d'un registre et ajoute chaleur et richesse à votre musique. Quand le bouton DELAY VIBRATO est enclenché, le vibrato commence un temps de retard après que vous ayez enforcé une touche.

TREMOLO, CHORUS: Pour obtenir un tremolo rapide, appuyer sur la touche TREMOLO. Appuyez sur la touche CHORUS si vous voulez un tremolo lent. Ces effets sont créés électroniquement sur le DX205 et avec un système Leslie (acoustique) sur le DX305.

REVERB: Parce qu'une certaine dose de réverbération est nécessaire en musique, votre orgue KAWAI est équipé d'une unité de réverbération (désable par le potentiomètre marqué "réverb").

ORCHESTRA ENSEMBLE: Cet effet agit sur les registrations orchestre des deux claviers.

Ce potentiomètre contrôle le volume d'ensemble de l'orgue (registrations, percussions, boîte à rythmes).

Expression PEDALE

Cette pédale affecte le style de votre musique par altération du volume général de l'orgue.

Ce contact est situé sur la partie supérieure gauche de la pédale d'expression. Vous pouvez supprimer ou enclencher le rythme avec votre pied droit tout en jouant.

GUIDE SWITCH (DX305 tableau)

Vous trouverez ce contact sur la partie supérieure droite de la pédale d'expression. En appuyant dessus avec votre pied droit, vous descendrez la registration d'un demi-ton. Cet effet est surtout employé avec le registre GUITARE HAWAIIENNE.

La boîte à rythmes KAWAI située à gauche du clavier supérieur et du clavier inférieur vous procure l'accompagnement rythmique idéal pour votre jeu.

Choisissez un rythme et appuyez sur le bouton rouge marqué RYTHME dans l'électro chord bass III. Au moment où vous appuyez sur une touche du clavier inférieur ou de la pédale, vous entendez le rythme automatique.

Vous avez trois contrôles (TONE, VOLUME et TEMPO) pour régler le timbre, le volume et la vitesse du rythme choisi.

Quand le bouton BREAK est enclenché, le rythme ne se déclenche que quand une touche du clavier informatique ou du pédalier est jouée. De même, il s'arrête si on la relâche.

Variation

En appuyant sur le bouton marqué VARIATION, vous obtenez différentes variations pour chaque rythme. Dans ce cas, 20 possibiltés de rythmes différents vous sont proposées.

Une lampe rouge s'allume à chaque temps de la mesure en fonction du rythme que vous jouez.

Votre argue KAWAL est muni d'un "Drum Fill In" qui vous permet un authentique solo de batterie. Si vous appuyez sur le bouton Drum Fill In, quand un rythme passe, vous pouvez entendre un authentique break, puis le rythme reprend.

Si vous désirez utiliser le Drum Fill In comme introduction, sélectionnez un rythme et enclenchez le Drum Fill In. Vous entendez un solo de batterie et le rythme se déclenchera après le premier temps de la mesure suivante.

L'électro Chord Bass III, système exclusif de KAWAI pour l'accompagnement automatique, comprend une nouvelle possibilité intéressante : le One Two Play.

Il est possible, même à un débutant, de jouer un accompagnement complet sans connaissance spéciale, grâce à ce système.

Pour utiliser cette possibilité :

One (1^)... Sélectionnez une registration PEDale et un rythme.

Two (2^)... Appuyez sur le bouton One Two Play.

Play............ Appuyez sur une touche de votre clavier inférieur avec un seul doigt.

L'unité Electro Chord vous donne un accompagnement en accord complet et une basse automatique.

Quand le bouton One Two Play est enclenché, les contrôles suivants sont automatiquement sélectionnés.

Section Electro Chors Bass III... PIANO, BANJO, 1-5

Le One Two Play a la priorité sur tous les boutons enclenchés de l'ECB III.

Il y a deux arrivages automatiques possibles avec l'ECB III. L'accord à un doigt et l'accord à 3 doigts.

Accords à un doigt

1. Choisissez un rythme.
2. Appuyez sur un des boutons marqués PIANO, BANJO ou WAH et mettez le VOLUME DE L'ECB sur une position médiane.
3. Appuyez sur le bouton marqué NORMAL/SINGLE et ECB.
4. Maintenant, jouez sur une note du clavier inférieur et écoutez. Vous entendez un accompagnement en accord automatique.

REMARQUE:

Si vous appuyez sur deux notes en même temps, la plus basse seule sera entendue.

Accords à 3 doigts

1. Choisissez un rythme.
2. Appuyez sur un des boutons marqués PIANO, BANJO ou WAH et mettez le volume de l'ECB sur une position médiane.
3. Appuyez sur le bouton marqué NORMAL/SINGLE à OFF (OFF) position et ECB.
4. Maintenant, jouez un accord avec trois doigts sur le clavier inférieur. Vous entendez un accompagnement en accord automatique.

Touche bar (mineurs, 7ÈME)

Jouez et tenez une note sur le clavier inférieur, par exemple FA. Appuyez sur la touche marquée Minor. Vous entendez un accord de FA mineur. Essayez avec la touche marquée 7th. Vous entendez un FA 7ème. Appuyez sur les deux en même temps et vous entendez un FA mineur 7ème.

Electro CHORD BASS III

Si vous voulez obtenir une basse automatique, appuyez sur 1-5 ou sur PATTERN. Le bouton 1-5 vous donnera une basse alternée. Le bouton PATTERN lui, vous donnera une basse complète en ligne mélodique. Si vous appuyez sur les deux boutons simultanément, le bouton PATTERN prendra la priorité sur le 1-5.

Quand le bouton Memory est enclenché, toutes les caractéristiques du rythme que vous avez sélectionné continuent après que vous ayez relâché la ou les touches du clavier inférieur.

Quand ce bouton est actionné en conjunction avec l'électro chord ou l'électro bass, les registrations jouent en continu et non plus en alterné.

Electro CHORD BASS III

Cette fonction offre la possibilité de jouer avec une grande facilité une mélodie d'accord harmonisé par la formulation d'une mélodie à une seule note uniquement.

1. Sélectionner le registre de son choix sur les claviers supérieur et inférieur et sur le pédalier.
2. Enforcer la touche AMC.
3. Former un accord sur le manuel inférieur et une mélodie sur le manuel supérieur.
4. L'accord joué sur le manuel inférieur est alors ajouté à la mélodie. La couleur tonale de l'accord sera la même que celle de la mélodie.

Même les débutants pourront jouer avec facilité un accord harmonisé.

Remarques:

1. La fonction d'accord de mélodie automatique (AMC) fonctionne uniquement pendant la formation d'un accord (ou un accord à un seul doigt ECB) sur le manuel inférieur.
2. La fonction AMC peut être sollicitée avec beaucoup plus de facilité à l'utilisation simultanée de la fonction ECB III.
3. Quand le piano ou le clavecin est sélectionné sur le manuel supérieur, le style staccato est idéal pour tirer le meilleur parti de la fonction AMC.

Avec les Arpèges Automatiques KAWAI, n'importe qui peut jouer des accords décomposés en descendant ou remontant le clavier, rehaussant ainsi l'interprétation de n'importe quel morceau.

En appuyant sur les touches du clavier inférieur avec un seul doigt, trois doigts, ou en accord conventionnel, les arpèges sont automatiquement synchronisés avec le rythme.

Le bouton marqué MELLOW/BRIGHT contrôle le timbre des arpèges. Vous pouvez en contrôler l'importance avec les contrôles VOLUME et DECAY.

4 arpèges sont possibles;

RHYTHM: Chaque rhythme a un arpege qui lui est propre.

UP: Cette possibilité est indépendante du rythme.

UP & DOWN: Cette possibilité est indépendante du rythme.

MULTIPLE: Cet effet vous donne l'impression d'un accord hachuré.

BEAT: Appuyez sur le bouton BEAT. L'arpège double de vitesse.

Votre orgue KAWAI est équipé des possibilités de branchements suivantes situées à droite sous le clavier inférieur.

Avec un casque branché sur cette prise, vous jouerez sans déranger vos voisins.

INPUT JACK

Vous pouvez utiliser un autre instrument branché sur cette prise. Le volume en sera contrôlé par la Pédale d'expression ou le bouton de Volume Général.

LINE IN & LINE OUT

Branchez votre cassette (par exemple) sur cette prise. Vous pouvez contrôler le signal par le bouton de volume général sur LINE IN et par la pédale d'expression sur LINE OUT.

Pendant que vous jouez de l'orgue, vous ou votre famille peut chanter pour vous accompagner. Pour contrôler le VOLUME, utilisez le potentiomètre.
