RMX - Amplificateur QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance professionnel
Marque	QSC Audio
Modèle	RMX (gamme incluant RMX 850, 1450, 1850HD, 2450, 4050, 5050)
Dimensions (L x H x P)	48,3 cm (19") x 8,9 cm (2U) ou 13,3 cm (3U) selon modèle x 40 cm
Poids net	De 15,9 kg à 34 kg selon modèle
Alimentation électrique	CA 100/120/230/240 V (+/-10%), 50-60 Hz, configurée en usine
Puissance de sortie (stéréo, 8 ohms)	De 185 W à 1050 W (FTC) selon modèle
Puissance de sortie (mode ponté, 4 ohms)	Jusqu'à 5000 W (RMX 5050)
Distorsion harmonique totale (DHT)	< 0,05% sous puissance nominale
Réponse en fréquence	20 Hz - 20 kHz ±1 dB
Rapport signal/bruit	100 dB (non pondéré)
Impédance d'entrée	10 kΩ asymétrique, 20 kΩ symétrique
Connecteurs d'entrée	XLR femelle, jack 6,35 mm TRS, barrette à vis (par canal)
Connecteurs de sortie	Borniers et Speakon Neutrik
Refroidissement	Ventilateur à vitesse variable, flux d'air arrière vers avant
Fonctions principales	Limiteurs d'écrêtage indépendamment activables, filtres passe-bas sélectionnables (30/50 Hz), mode stéréo/parallèle/ponté
Protections	Court-circuit, surcharge, surchauffe, courant continu, HF/ultrasons
Indicateurs LED	Alimentation (vert), Signal (jaune), Écrêtage (rouge), Protection (rouge)
Entretien et nettoyage	Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de liquides.
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, débrancher avant intervention
Pièces détachées et réparabilité	Adressez-vous à un centre de service agréé QSC pour toute réparation ou remplacement de pièces.
Garantie	3 ans
Informations générales	Fiabilité légendaire QSC, transformateur toroïdal à haut courant, circuit classe AB ou H selon modèle

FOIRE AUX QUESTIONS - RMX QSC AUDIO

Quels sont les différents modèles de la gamme RMX ?

La gamme RMX comprend les modèles RMX 850, 1450, 1850HD, 2450, 4050, 4050HD et 5050. Ils se distinguent par leur puissance et certaines caractéristiques techniques.

Comment brancher l'amplificateur en mode ponté (bridge) ?

Utilisez les commutateurs DIP à l'arrière pour sélectionner le mode ponté. Connectez l'enceinte entre les bornes positives des deux canaux (canal 1 et canal 2). Consultez le manuel pour les détails.

Quelle est la tension d'alimentation requise ?

L'amplificateur fonctionne sur du courant alternatif 100, 120 ou 230/240 V selon la configuration usine, à 50-60 Hz. Vérifiez l'étiquette avant de brancher.

Puis-je utiliser l'amplificateur avec une charge de 2 ohms ?

Oui, les modèles RMX supportent des charges de 2 ohms en mode stéréo. La puissance délivrée est élevée, mais assurez une ventilation adéquate.

Comment régler les filtres passe-bas ?

À l'arrière, les commutateurs DIP permettent d'activer le filtre BF et de choisir la fréquence de coupure : 30 Hz ou 50 Hz. Cela protège les enceintes et optimise les graves.

Que faire si le voyant rouge d'écrêtage s'allume ?

Le voyant rouge indique un écretage (distorsion). Réduisez le gain du canal concerné ou baissez le volume source pour éviter d'endommager les enceintes.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de liquides ou de produits abrasifs.

Quel type de câble utiliser pour les enceintes ?

Utilisez des câbles de qualité avec connecteurs Speakon (Neutrik) ou des borniers à vis (bananes ou fourches). Respectez la polarité (+ et -).

L'amplificateur chauffe-t-il beaucoup ?

Le RMX est équipé d'un ventilateur à vitesse variable qui évacue la chaleur de l'avant vers l'arrière. Assurez un espace de ventilation suffisant dans le rack.

Où trouver le manuel complet ?

Le manuel complet est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site officiel de QSC Audio.

MODE D'EMPLOI RMX QSC AUDIO

Les amplificateurs de la gamme RMX vous donnent une puissance propre, dynamique, avec la qualité sonore et la fiabilité légendaires de QSC sur lesquelles comptent les pros. La gamme RMX offre des performances inégalées à un prix novateur.

Une centrale électrique muscée

L'alimentation électrique est le cœur d'un amplificateur de puissance, convertissant la puissance secteur brute de la prise murale en CC propre pour le circuit audio. Le RMX utilise un puissant transformateur toroidal à courant élevé et une ample capacité de filtrage pour assurer des réserves d'énergie généreuses. Cela fait une différence essentielle de qualité sonore, en permettant à l'ampli de propulser des transitoires de haut niveau avec moins d'efforts, même pour des charges d'enceintes abusives de 2 ohms.

Des performances supérieures

Les amplificateurs RMX produisent un son de véritable qualité studio. Un circuit de sortie complémentaire utilisant des dispositifs de sortie linéaire de première classe assurent une distorsion ultra faible (DHT < 0,05%) et une réponse en fréquence absolument plate. La technologie CMS (Composants Montés en Surface) triple la densité de petits composants pour signal, nous permettant d'embarquer jusqu'à 2 400 watts de puissance dans un chassis n'occupant que 2 U de rack et moins de 40 cm de profondeur. Et contrairement à d'autres conceptions, les étages de sortie RMX sont directement montés sur le dissipateur thermique pour un couplage thermique et un refroidissement optimaux.

Fonctions complètes

La gamme RMX regorge de fonctions professionnelles qui augmentent ses performances et sa flexibilité :

• Le RMX 1850HD apporte des performances thermiques améliorées qui vous donnent une puissance continue plus élevée dans des applications stéréo 2 ohms ou en mode bridgé 4 ohms (une exclusivité RMX 1850HD!)
• Les limiteurs d’écrêtage indépendamment déactivables réduisent la distortion sans sacrifier les performances en crête.
• Les filtres de basses fréquences sélectionnables dopent la réponse du système, protègent les enceintes et assurent la nervosité des graves par une adaptation plus précise de la plage de l'amplificateur aux enceintes.
• Les entrées symétriques sur barrette de connexion, XLR et jack 6,35 mm, plus les sorties Speakon et horniers facilitent les connexions.
• Les ventilateurs à faible bruit et à vitesse variable avec circulation d'air de l'arrière vers l'avant abaissent la température des amplificateurs et des racks.

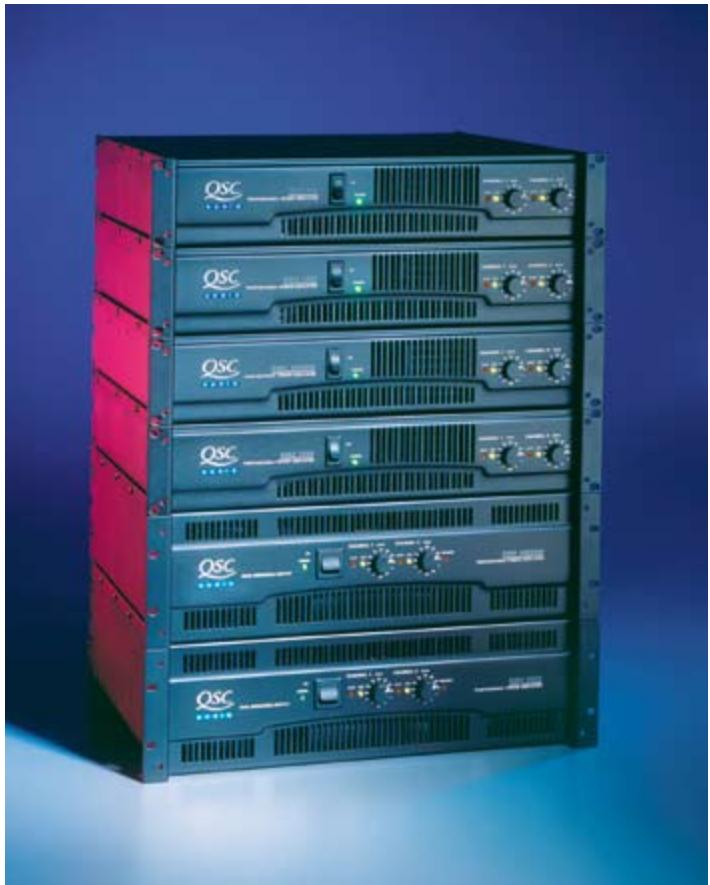

Une fiabilité éprouvée

Avec plus de 30 ans de fabrication d'amplificateurs pour les plus grandes sociétés de tournées et des sites du monde entier, vous pouvez compter sur la réputation de QSC pour connaître les amplis les plus fiables qui soient.

Points forts

Taille compacte - jusqu'à 2400 watts en 2 U de rack - Performances de qualité professionnelle - renferme des conceptions QSC éprouvées sur la route - Transformateurs toroïdaux à haut courant pour une plus grande puissance sous 2 ohms et un faible bruit - Les limiteurs d'échelle indépendamment désactivables par l'utilisateur réduisent la distorsion - Les filtres de basses fréquences sélectionnables (30 Hz ou 50 Hz) protègent les enceintes et augmentent la marge - Entrées symétriques sur jack 6,35 mm 3 points (TRS), XLR et barrette de connexion - Sorties sur borniers et Speakon Neutrik - Commandes de gain montées en face avant pour un accès facile - DEL témoins de signal et d'échelle pour surveiller les performances - Les protections indépendantes sur chaque canal contre le courant continu et la surchauffe protègent automatiquement l'amplificateur et les enceintes - 3 ans de garantie

CHARACTERISTIQUES	RMX 850	RMX 1450	RMX 1850HD	RMX 2450
		MODE STÉRÉO, les deux canaux alimentés
8 ohms
FTC, 20 Hz - 20 kHz, DHT 0,1%	185 W	260 W	350 W	450 W
EIA, 1 kHz, DHT 0,1%	200 W	280 W	360 W	500 W
4 ohms
FTC, 20 Hz - 20 kHz, DHT 0,1%	280 W	400 W	550 W	650 W
EIA, 1 kHz, DHT 0,1%	300 W	450 W	600 W	750 W
2 ohms
EIA, 1 kHz, DHT 1%	430 W	700 W	900 W	1200 W
		MODE MONO BRIDGÉ
8 ohms
FTC, 20 Hz - 20 kHz, DHT 0,1%	530 W	800 W	1100 W	1300 W
EIA, 1 kHz, DHT 0,1%	600 W	900 W	1200 W	1500 W
4 ohms
EIA, 1 kHz, DHT 1%	830 W	1400 W	1800 W	2400 W
Rapport signal/bruit, 20 Hz-20 kHz	100 dB	100 dB	100 dB	100 dB
Distorsion (SMPTE-IM)	Moins de 0,01%	Moins de 0,01%	Moins de 0,02%	Moins de 0,02%
Sensibilité d'entrée sous 8 ohms	1,15V (+3,4 dBu)	1,15V (+3,4 dBu)	1,16V (+3,5 dBu)	1,23V (+4,0 dBu)
Gain de tension	31,6x (30 dB)	40x (32 dB)	46x (33 dB)	50x (34 dB)
Circuit de sortie	AB	AB	Classe H	Classe H
Alimentation électrique requise	5 A	6 A	6 A	7 A
1/8 de puissance, bruit rose sous 4 ohms *

TOUS LES MODELES
Distorsion (type)
20 Hz - 20 kHz :
10 dB sous la puissance nominale	Moins de 0,03% de DHT, 4 et 8 ohms
1,0 kHz et en dessous :
puissance nominale	Moins de 0,03% de DHT, 4 et 8 ohms
Réponse en fréquence	20 Hz-20 kHz, ±1 dB
	Points -3 dB : 5 Hz - 50 kHz
Facteur d'amortissement, 1 kHz et en dessous	Supérieur à 300 sous 8 ohms
Impédance d'entrée	10 kohms asymétrique, 20 kohms symétrique
Écrêtage d'entrée	10 Vrms (+22 dB)
Refroidissement	Ventilateur à vitesse variable en continu, flux d'air d'arrière en avant
Connecteurs, chaque canal	Entrée : symétrie active; barrette de connexion, XLR et jack 6,35 mm 3 points (TRS)
	Pointe du jack et XLR (point chaud sur broche 2)
	Sortie : borniers protégés et Speakon® Neutrik®
Commandes	Avant : interrupteur d'alimentation, commandes de gain de canal 1 et de canal 2
	Arrière : 10 mini-sélecteurs DIP
Indicateurs	Alimentation : DEL verte
	Signal : DEL jaune (1 par canal)
	Écrêtage : DEL rouge (1 par canal)
Protection d'amplificateur	Stable en cas de charge réACTIVE ou disportionnée
Protection de la charge	Coupure du son à l'allumage/extinction, couplage CA (850, 1450), limiteur en tension à Triac (1850HD, 2450, sur chaque canal)
Alimentation électrique requise	CA 100, 120, 230 V, 50-60 Hz
Dimensions	48,3 cm (montage en rack 19"), 8,9 cm de hauteur (2 U), 40 cm de profondeur (des rails de montage avant aux cornières de soutien arrêté)
Poids	15,9 kg net	18,2 kg net	20,2 kg net

• En CA 120 V, les deux canaux alimentés ; multiplier le courant par 0,5 pour les unités 230 V. Speakon est une marque déposée de Neutrik.

CHARACTERISTIQUES	RMX 4050	RMX 4050 HD certification CE
8 ohms
FTC, 20 Hz - 20 kHz, DHT 0,1%	800 W	650 W
EIA, 1 kHz, DHT 0,1%	850 W
4 ohms
FTC, 20 Hz - 20 kHz, DHT 0,1%	1300 W	1300 W
EIA, 1 kHz, DHT 0,1%	1400 W
2 ohms
FTC, 20 Hz-20 kHz, DHT 0,1%	1600 W	1600 W
EIA, 1 kHz, DHT 1%	2000 W	2000 W
	MODE MONO BRIDGÉ
8 ohms
FTC, 20 Hz-20 kHz, DHT 0,1%	2600 W	2600 W
EIA, 1 kHz, DHT 0,1%	2800 W	2800 W
4 ohms
EIA, 1 kHz, DHT 1%	4000 W	4000W
Distorsion (SMPTE-IM)	Moins de 0,02%
Distorsion (type)
20 Hz-20 kHz :
10 dB sous la puiss. nominale	Moins de 0,02% sous 4 ohms, moins de 0,01% sous 8 ohms
1 kHz et en dessous :
puissance nominale	Moins de 0,02% sous 4 ohms, moins de 0,01% sous 8 ohms
Réponse en fréquence	20 Hz à 20 kHz, 8 ohms, filtre BF court-circuité, +0/-1 dB5 Hz à 50 kHz, 8 ohms, filtre BF court-circuité, +0/-3 dB
Facteur d'amortissement	Supérieur à 250 sous 8 ohms
Bruit (non pondéré)	100 dB sous la sortie nominale (20 Hz - 20 kHz, charge de 8 ohms)
Impédance d'entrée	20 kohms symétrique, 10 kohms asymétrique
Sensibilité d'entrée	1,25 Vrms pour 800 W sous 8 ohms	1,12 Vrms pour 650 W sous 8 ohms
Gain de tension	64x (36 dB) pour une charge de 8 ohms
Commandes à l'avant :
Commandes à l'arrête :	Interrupteur d'alimentation secteur, commande de gain de canal 1 et de canal 210 mini-commutateurs DIP : filtre BF on/off, filtre BF 30/50 Hz, commandes on/off de limiteur d'écrétage pour chaque canal et commutateurs de sélection de mode stéroy, parallele ou bridgé. Disjoncteur à bouton-poussoir pour chaque canal.
Indicateurs	Alimentation : DEL verte, Protection : DEL rougeSignal -30dB : DEL jaune, Écrétage : DEL rouge
Connecteurs d'entrée :	XLR fémelle, jack 6,35 mm 3 points (TRS), et barrette de connexion à vis, sur chaque canalSorties sur borniers et Speakon® (Speakon du canal 1 Cable pour la biamplification)
Connecteurs de sortie :
Refroidissement	Ventilateur à vitesse variable en continu, flux d'air d'arrière en avant
Protection d'amplificateur	Protection contre les courts-circuits, circuits ouverts, surchauffes, ultrasons et HF. Stable en cas de charge réactivou disproportionnée
Protection de la charge	Coupure du son à l'allumage/extinction, limiter en tension de sortie en cas de CC
Alimentation électrique requise	CA 100, 120 ou 240 volts (+/-10%)50-60 Hz (configurée en usine)	CA 240 volts (+/-10%) 50-60 Hz
Dimensions	48,3 cm (montage en rack 19"), 13,3 cm de haut, 40,39 cm de profondeur totale
Poids	30,84 kg net, 34,43 kg brut

Toutes les caractéristiques sont sujettes à modification sans préavis.

Speakon est une marque déposée de Neutrik

CHARACTERISTIQUES	RMX 5050
	MODE STÉRÉO, les deux canaux alimentés
8 ohms
FTC, 20 Hz - 20 kHz, DHT 0,1%	1050 W
EIA, 1 kHz, DHT 0,1%	1100 W
4 ohms
FTC, 20 Hz - 20 kHz, DHT 0,1%	1600 W
EIA, 1 kHz, DHT 0,1%	1800 W
2 ohms
FTC, 20 Hz-20 kHz, DHT 0,1%	2000 W
EIA, 1 kHz, DHT 1%	2500 W
	MODE MONO BRIDGÉ
8 ohms
FTC, 20 Hz-20 kHz, DHT 0,1%	3200 W
EIA, 1 kHz, DHT 0,1%	3600 W
4 ohms
EIA, 1 kHz, DHT 1%	5000 W
Distorsion (SMPTE-IM)	Moins de 0,02%
Distorsion (type)
20 Hz - 20 kHz :
10 dB sous la puiss. nominale	Moins de 0,02%
1 kHz et en dessous :	Moins de 0,02%
puissance nominale
Réponse en fréquence	20 Hz - 20 kHz, 8 ohms, filtré BF court-circuité, +0/-1 dB
	5 Hz - 50 kHz, 8 ohms, filtré BF court-circuité, +0/-3 dB
Facteur d'amortissement	Supérieur à 250 sous 8 ohms
Bruit (non pondéré)	100 dB sous la sortie nominale (20 Hz - 20 kHz, charge de 8 ohms)
Sensibilité d'entrée	1,42 Vrms pour 1050 watts sous 8 ohms
Gain de tension	64x (36 dB) pour une charge de 8 ohms
Impédance d'entrée	20 kohms symétrique, 10 kohms asymétrique
Commandes à l'avant :	Interrupteur d'alimentation secteur, commande de gain de canal 1 et de canal 2
Commandes à l'arrête :	10 mini-commutateurs DIP : filtré BF on/off, filtré BF 30/50 Hz, commandes on/off de limiteur d'écrétage pour chaque canal et commutateurs de sélection de mode stériso, paralleôle ou bridgé. Disjoncteur à bouton-poussoir pour chaque canal.
Indicateurs	Alimentation : DEL verte, Protection : DEL rouge
	Signal -30dB : DEL jaune, Écrétage : DEL rouge
Connecteurs d'entrée :	XLR femelle, jack 6,35 mm 3 points (TRS), et barrette de connexion à vis (chaque canal)
Connecteurs de sortie :	Sorties sur borniers et Speakon® (Speakon du canal 1 cable pour la biamplification)
Refroidissement	Ventilateur à vitesse variable en continu, flux d'air d'arrière en avant
Protection d'amplificateur	Protection contre les courts-circuits, circuits ouverts, surchauffes, ultrasons et HF. Stable en cas de charge réactivou disproportionnée
Protection de la charge	Coupure du son à l'allumage/extinction, limiteur en tension de sortie en cas de CC
Alimentation électrique requise	CA 100, 120 ou 240 volts (+/-10%) 50-60 Hz (configurée en usine)
	Les modèles 120 V nécessités un branchement 20 A et sont livrés avec une fiche NEMA 5-20 sur le cordon.
Dimensions	48,3 cm (montage en rack 19"), 13,3 cm de haut, 40,39 cm de profondeur totale
Poids	34,02 kg net, 39,46 kg brut

Toutes les caractéristiques sont sujettes à modification sans préavis. Speakon est une marque déposée de Neutrik
