Marque	BARTSCHER
Modèle	110133
Type de produit	Climatiseur
Alimentation électrique	230 V / 50 Hz (avec câble d'alimentation)
Fonction principale	Refroidissement de l'air
Composants principaux	Compresseur (ZANUSSI GQR70AA ou OF1350A), condenseur, ventilateur, thermostat digital, filtre à air
Thermostat	Digital SF 102 ou Carrel
Interrupteur principal	Oui
Pièces détachées disponibles	Oui (voir liste dans la notice : vitres, cadres, filtres, câble, compresseur, etc.)
Entretien et nettoyage	Nettoyer le filtre régulièrement ; utiliser un chiffon doux et sec pour l'extérieur
Sécurité	Thermostat de sécurité, interrupteur principal, capot de protection
Dimensions (estimation)	Environ 400 x 400 x 300 mm (L x P x H) (valeurs non fournies)
Poids (estimation)	Environ 15 kg (non fourni)

FOIRE AUX QUESTIONS - 110133 BARTSCHER

Comment installer le climatiseur BARTSCHER 110133 ?

Placez l'appareil sur une surface plane et stable. Assurez-vous que les ouvertures d'air ne sont pas obstruées. Branchez le câble d'alimentation à une prise 230V. Utilisez le thermostat pour régler la température souhaitée.

Comment nettoyer le filtre à air ?

Retirez le filtre (pièce n°13) de son logement. Lavez-le à l'eau tiède savonneuse, rincez et séchez complètement avant de le remettre en place. Ne pas utiliser de produits abrasifs.

Que faire si le climatiseur ne refroidit pas ?

Vérifiez que le filtre est propre, que le thermostat est réglé à une température inférieure à la température ambiante et que l'appareil est branché. Si le problème persiste, le compresseur ou le condensateur peut être défectueux.

Comment régler le thermostat digital ?

Le thermostat digital (SF 102 ou Carrel) permet de régler la température souhaitée. Appuyez sur les touches +/- pour ajuster. La température affichée est la consigne.

Puis-je utiliser le climatiseur sans le filtre ?

Non, le filtre est indispensable pour protéger le compresseur et maintenir une bonne qualité d'air. Ne jamais faire fonctionner l'appareil sans filtre.

Bruit anormal pendant le fonctionnement, que faire ?

Vérifiez que l'appareil est stable et que le ventilateur (pièce n°17) n'est pas obstrué. Un bruit de cliquetis peut provenir du compresseur. Si le bruit persiste, contactez un technicien.

Où trouver des pièces de rechange ?

Les pièces détachées sont répertoriées dans la notice. Vous pouvez commander les pièces comme le compresseur, le ventilateur, le filtre ou le thermostat auprès du fabricant ou de revendeurs agréés.

Comment nettoyer l'extérieur de l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais d'eau ou de produits chimiques à l'intérieur de l'appareil. Pour les vitres (pièces n°6), utilisez un nettoyant pour vitres.

Le thermostat digital affiche une erreur, que faire ?

Essayez de redémarrer l'appareil. Si l'erreur persiste, le thermostat peut être défectueux. Remplacez-le par un modèle identique (SF 102 ou Carrel).

Quelle est la puissance électrique du climatiseur ?

La puissance n'est pas précisée, mais l'appareil fonctionne sur une prise secteur standard 230V. Le compresseur ZANUSSI GQR70AA ou OF1350A est conçu pour une utilisation domestique.

MODE D'EMPLOI 110133 BARTSCHER

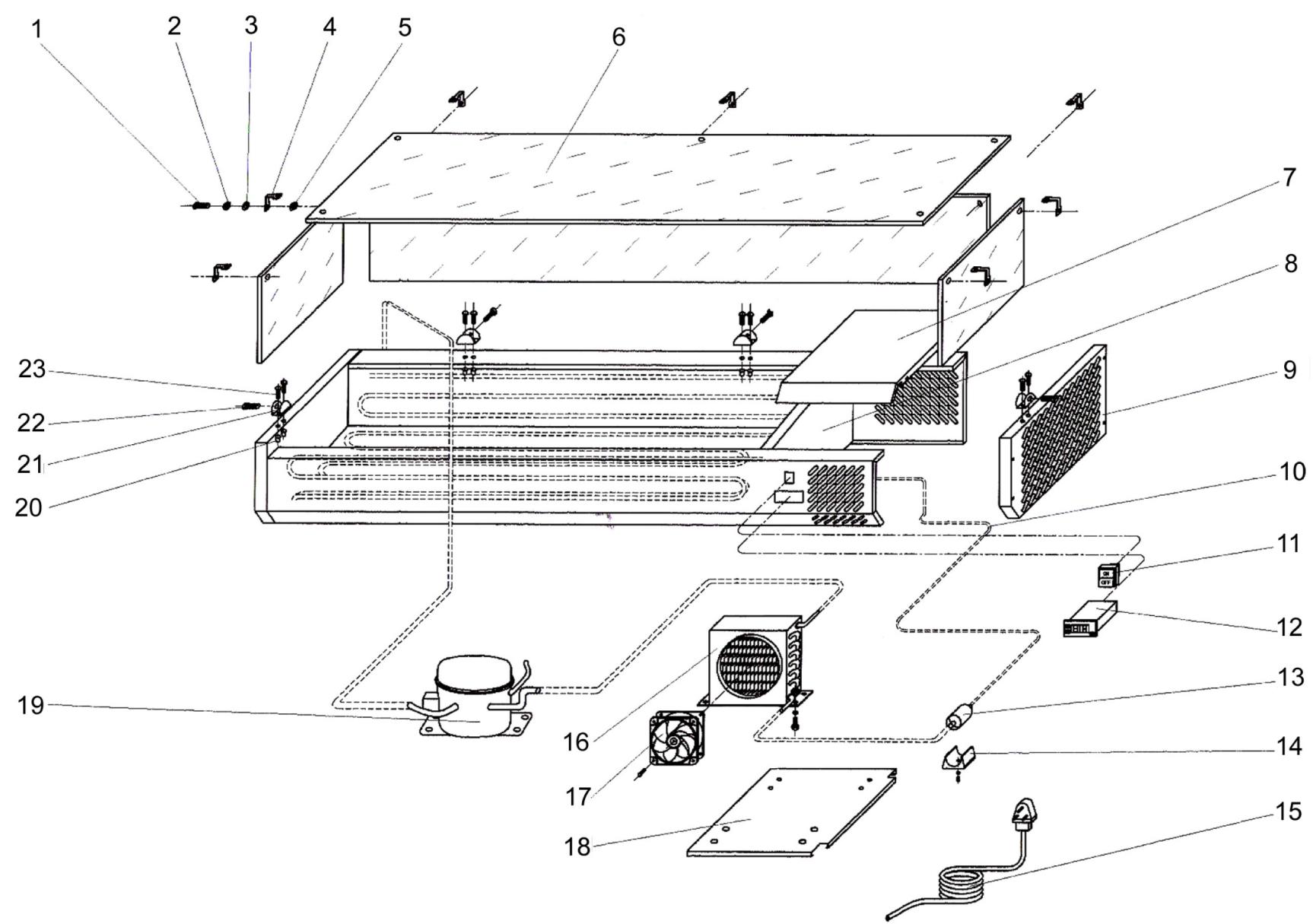

Pos.	Artikelbeschreibung	Description of item	Artikel Nr./Item No.
1-5	Befestigungssatz für Glasabdeckung	fixing parts for glass	041073
6	Glas links/rechts 390 x 195 mm	side glass 390 x 195 mm	041082
	Glas oben	top glass	041092
	Glas halten	glass back side	041079
7	Lüfterabdeckung, Deckel oben	top board	041060
8	Rahmen	frame	Auf Anfrage/On request
9	Lüftergitter	right side board	041061
10	Kapillarrohr	capillary tube	048104
11	Hauptschalter	switch	A01204069
12	Thermostat digital SF 102	thermostat digital SF 102	0S90038
	Thermostat digital Carrel	thermostat digital Carrel	0S9041
13	Filter	filter	048105
14	Halterung für Filter	filter track	048106
15	Anschlusskabel	electric plug	048107
16	Kondensator	condenser	048108
17	Lüfter zum Kondensator	fan	0RAH1381
18	Bodenblech	bottom board	048109
19	Kompressor ZANUSSI GQR70AA	compressor ZANUSSI GQR70AA	048110
	Kompressor ZANUSSI OF1350A	compressor ZANUSSI OF1350A	048111
20-23	Scheibenhalter für Glasabdeckung komplett	fixed clip set	041080
o.Abb./no pic.	Zwischensteg 20 x 325 mm	bridge 20 x 325 mm	A120601
	Zwischensteg 35 x 325 mm	bridge 35 x 325 mm	048117
	Zwischensteg 40 x 325 mm	bridge 40 x 325 mm	048118
	Zwischensteg 50 x 325 mm	bridge 50 x 325 mm	047212
	Abdeckblech 160 x 325 mm	cover 160 x 325 mm	041063
