Type de produit	Pompe alimentaire manuelle (station de pompage)
Marque	BARTSCHER
Modèle	100321
Nombre de pompes	1
Matériau du réservoir	Plastique (réf. 082557) ou acier inoxydable (sur demande)
Buse de sortie	3 diamètres : 3,9 mm, 6,5 mm, 10 mm
Type de valve	Bille (réf. 085305)
Dimensions approx.	30 x 20 x 40 cm
Poids approx.	2 kg
Alimentation	Manuelle (pression sur bouton)
Fonctions principales	Pompage et distribution de liquides alimentaires
Contenu de la livraison	Pompe complète avec réservoir plastique, bouton, buses, tuyau d'aspiration, tuyau de refoulement, clapet, joint, ressort, bague de verrouillage, piston, cylindre, déflecteur, couvercle
Entretien et nettoyage	Démontage facile ; nettoyer les pièces en contact avec les aliments à l'eau savonneuse
Sécurité alimentaire	Matériaux conformes au contact alimentaire
Pièces détachées et réparabilité	Liste complète des pièces avec références ; réparable
Informations générales	Notice d'utilisation et mode d'emploi disponibles gratuitement au format PDF

FOIRE AUX QUESTIONS - 100321 BARTSCHER

Comment assembler la pompe BARTSCHER 100321 ?

Assemblez d'abord le réservoir sur le cylindre, insérez le piston, puis fixez le tuyau d'aspiration et le tuyau de refoulement avec la buse choisie. Consultez la notice pour les détails.

Quels liquides puis-je utiliser avec cette pompe ?

Cette pompe est conçue pour les liquides alimentaires comme les sauces, huiles, sirops ou vinaigrettes. Évitez les liquides trop visqueux ou contenant des particules solides.

Comment nettoyer la pompe après utilisation ?

Démontez les pièces en contact avec le liquide (réservoir, piston, cylindre, buses). Lavez-les à l'eau tiède savonneuse, rincez et séchez avant réassemblage.

Que faire si la pompe ne refoule pas de liquide ?

Vérifiez que le tuyau d'aspiration est immergé et que la bille de la valve est libre. Assurez-vous que le piston est bien lubrifié et que toutes les connexions sont étanches.

Puis-je utiliser un réservoir en acier inoxydable ?

Oui, un réservoir en acier inoxydable est disponible sur demande (réf. 084090). Il est recommandé pour une meilleure durabilité et hygiène.

Comment changer la buse de sortie ?

Dévissez l'écrou de fixation du tuyau de refoulement, retirez la buse actuelle et vissez la nouvelle buse (3,9 mm, 6,5 mm ou 10 mm) selon le débit souhaité.

Où trouver les pièces détachées ?

Toutes les pièces sont référencées dans la notice : vous pouvez les commander auprès de BARTSCHER ou de revendeurs agréés en utilisant les numéros d'article indiqués.

La pompe est-elle garantie ?

Oui, la pompe BARTSCHER est garantie conformément à la législation en vigueur. Conservez la facture comme preuve d'achat.

Puis-je pomper des liquides chauds ?

Il est déconseillé de pomper des liquides à plus de 60°C pour éviter d'endommager les pièces en plastique. Utilisez le réservoir inox pour les liquides chauds.

Comment entretenir le joint ?

Le joint (réf. 085315) doit être vérifié régulièrement. S'il est usé ou déformé, remplacez-le pour garantir l'étanchéité. Lubrifiez-le légèrement avec de l'huile alimentaire.

MODE D'EMPLOI 100321 BARTSCHER

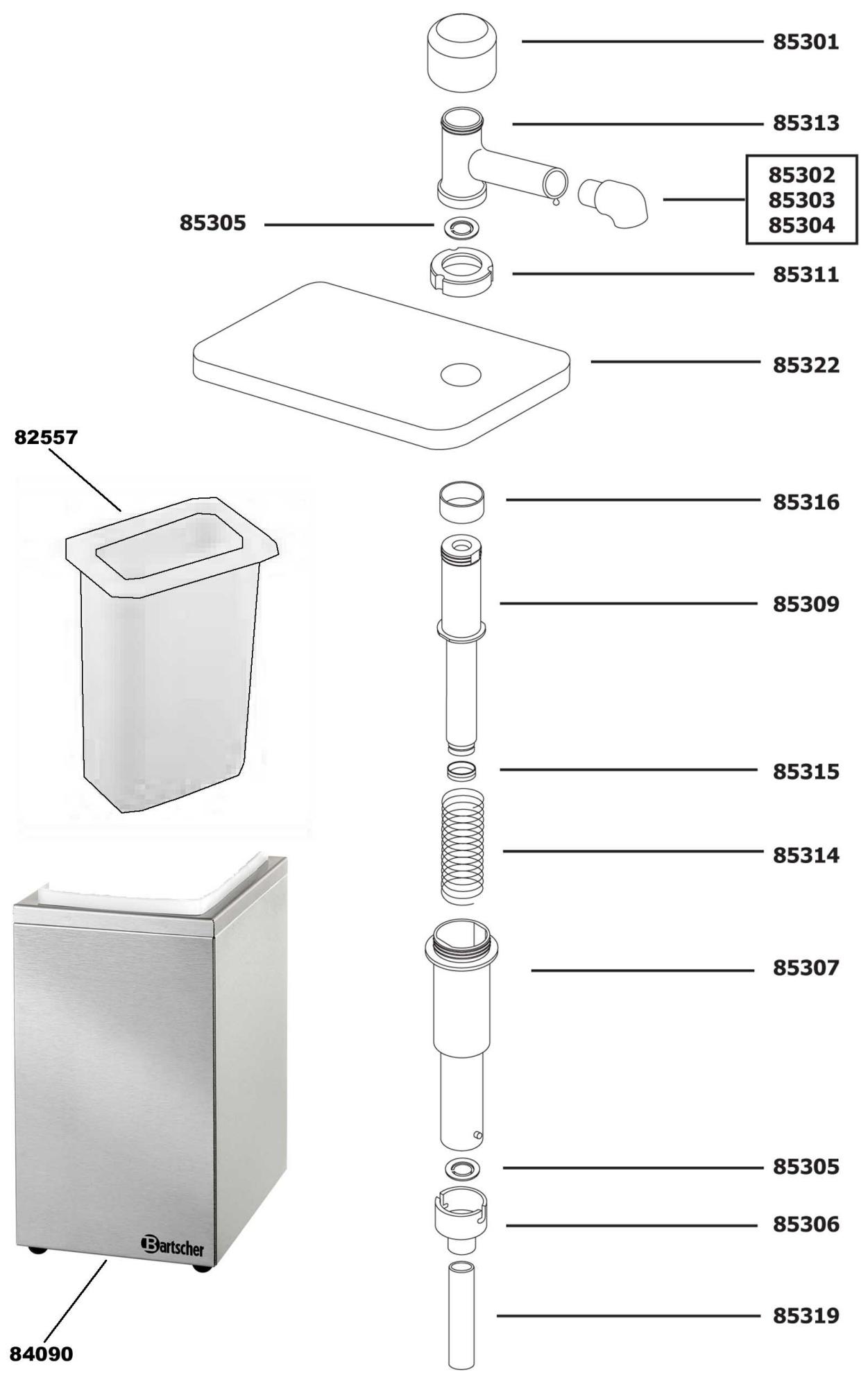

Bartscher	Pumpstation, 1 Pumpe Articlel-Nr.: 100.321	Explosionszeichnung 02.07.2009	Seite 1/2
Pos.	Artikelbeschreibung	Description of item	Article Nr./Item No.
82557	Behälter aus Kunststoff	plastic container	082557
84090	Edelstahlbehälter	stainless steel container	Auf Anfr./On req.
85301	Druckknopf/Pumpknopf	pushbutton	085301
85302	Auslaufrohraufsatz 6,5 mm	discharge pipe support 6,5 mm	085302
85303	Auslaufrohraufsatz 3,9 mm	discharge pipe support 3,9 mm	085303
85304	Auslaufrohraufsatz 10 mm	discharge pipe support 10 mm	085304
85305	Kugelventil	ball valve	085305
85306	Verbindungsstück	connector	085306
85307	Zylinder	cylinder	085307
85309	Kolben	piston	085309
85311	Verschlussring	lock ring	085311
85313	Auslaufrohr	discharge pipe	085313
85314	Feder	spring	085314
85315	Dichtungssring	gasket	085315
85316	Abstreifer	deflector	085316
85319	Ansaugrohr	suction pipe	085319
85322	Deckel	lid	085322
