100069 - Pompe manuelle BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe manuelle
Marque	BARTSCHER
Modèle	100069
Usage principal	Pompage de liquides (huile, eau, etc.)
Matériaux	Métal et plastique
Hauteur	Environ 30 cm
Poids	Environ 1 kg
Alimentation	Manuelle (bras de pompe)
Débit	Variable selon la force appliquée
Capacité du réservoir	Non applicable (pompe manuelle sans réservoir intégré)
Raccordement	Sortie avec robinet de vidange
Pièces détachées disponibles	Oui : joints, robinet, corps de pompe, etc.
Entretien	Lubrifier régulièrement les joints et la surface intérieure du cylindre
Nettoyage	Essuyer avec un chiffon sec ; ne pas immerger
Sécurité	Porter des gants lors de la manipulation de liquides chauds ou corrosifs
Température d'utilisation	De -10°C à 50°C
Réparabilité	Réparable grâce aux pièces détachées répertoriées
Garantie	2 ans
Notice disponible	Oui, en téléchargement gratuit

FOIRE AUX QUESTIONS - 100069 BARTSCHER

Comment utiliser la pompe manuelle BARTSCHER 100069 ?

Placez la pompe dans le liquide à transvaser, puis actionnez le bras de pompe manuellement. Pour vider, ouvrez le robinet de vidange.

Comment lubrifier la pompe ?

Appliquez un lubrifiant adapté sur la surface intérieure du cylindre et sur les joints (O-ring) numéros 5 et 6 selon la notice.

Quelles sont les pièces détachées disponibles ?

Les pièces suivantes sont disponibles : pompe supérieure (052054), couvercle (0CP8), pompe inférieure (082336), corps de pompe (085891), joints toriques (082323 et 005127), robinet de vidange (082374), vis de blocage (082027), joint (083003) et bouton (082023).

Que faire si la pompe fuit ?

Vérifiez l'état des joints toriques (réf. 082323 et 005127) et remplacez-les si nécessaire. Assurez-vous que le robinet de vidange est bien fermé.

Comment nettoyer la pompe ?

Essuyez l'extérieur avec un chiffon doux et sec. Ne plongez jamais la pompe dans un liquide de nettoyage. Pour l'intérieur, rincez avec le liquide pompé puis séchez.

Peut-on pomper de l'eau chaude ?

Oui, mais la température ne doit pas dépasser 50°C pour éviter d'endommager les joints.

La pompe est-elle adaptée aux liquides alimentaires ?

Non, cette pompe est conçue pour des liquides techniques (huile, antigel, etc.). Pour des liquides alimentaires, utilisez une pompe adaptée.

Comment remplacer le robinet de vidange ?

Dévissez la vis de blocage (082027), retirez l'ancien robinet (082374) et remplacez-le par un neuf. Revissez la vis de blocage.

Où trouver la notice d'utilisation ?

Téléchargez gratuitement la notice au format PDF sur notice-facile.com en recherchant le modèle 100069 BARTSCHER.

La pompe nécessite-t-elle un entretien régulier ?

Oui, lubrifiez les joints tous les mois en usage intensif et vérifiez l'état général des pièces.

MODE D'EMPLOI 100069 BARTSCHER

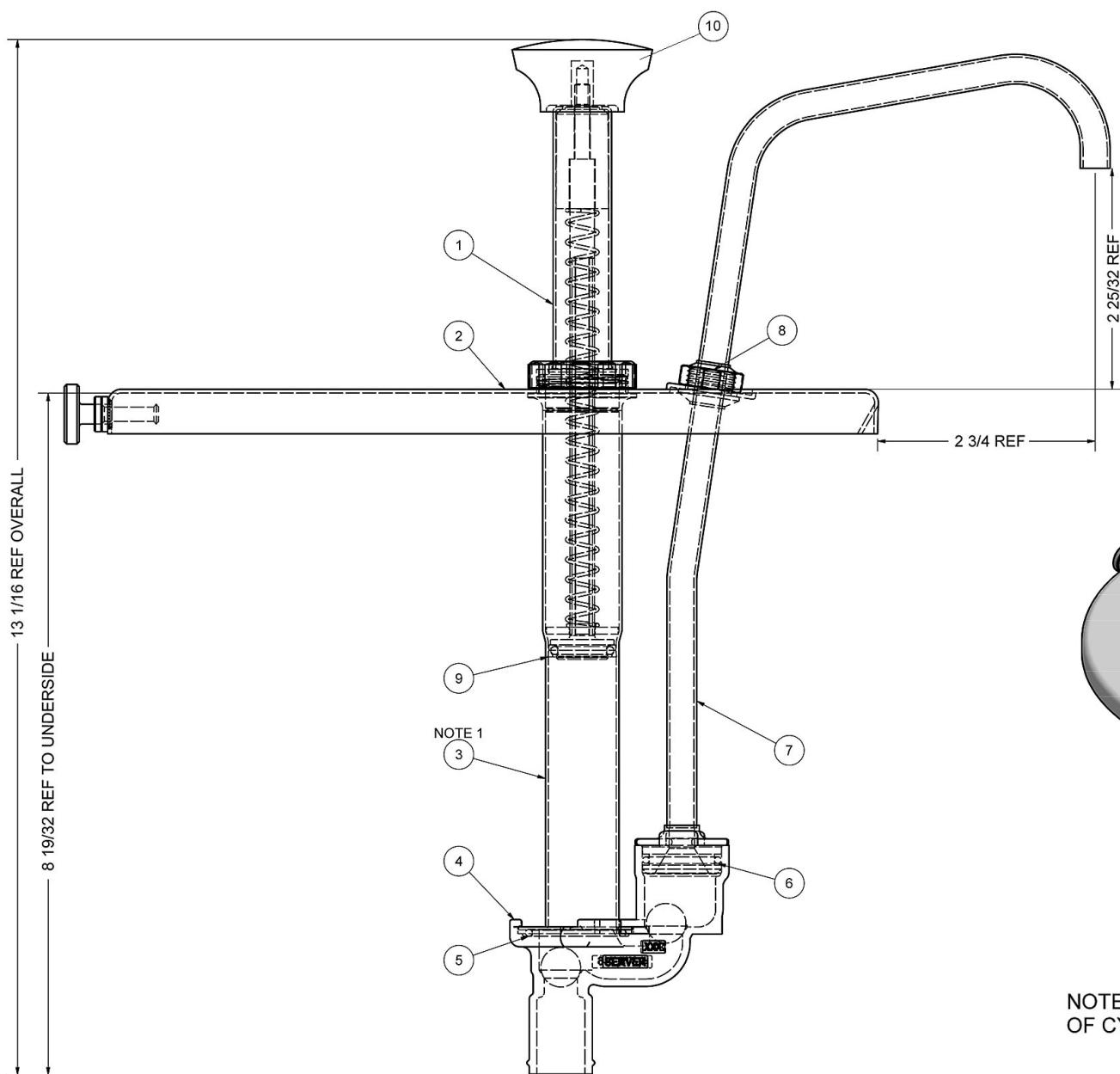

NOTE 1: APPLY LUBRICANT TO INSIDE SURFACE OF CYLINDER & ITEM NUMBERS 5 & 6.

Pos.	Artikelbeschreibung		Description of item	Artikel Nr./Item No.
1	Pumpe oberhalb des Deckels		pump, top part	052054
2	Deckel		lid	0CP8
3	Pumpe unterhalb des Deckels		pump, lower part	082336
4	Pumpengehäuse		pump housing	085891
5	O-Ring		o-ring	082323
6	O-Ring zum Ablasshahn		o-ring for drain cock	005127
7	Ablasshahn		drain cock	082374
8	Feststellschraube zum Ablasshahn		locking screw for drain cock	082027
9	Dichtung		gasket	083003
10	Knebel		knob	082023
