PGXD WIRELESS - Microphone sans fil SHURE - Notice d'utilisation et mode d'emploi gratuit

Marque	SHURE
Modèle	PGXD WIRELESS
Type de produit	Microphone sans fil numérique
Technologie	Numérique 24 bits
Récepteur (PGXD4)	Dimensions : 41 x 197 x 133 mm (H x L x P), poids : 0,4 kg
Émetteur à main (PGXD2)	Dimensions : 254 x 51 mm (diamètre), poids : 349 g (sans piles)
Émetteur de poche (PGXD1)	Boîtier en polycarbonate moulé, dimensions : 110 x 64 x 24 mm
Alimentation récepteur	12-18 V CC, 150 mA (bloc d'alimentation externe)
Alimentation émetteur	2 piles AA alcalines ou rechargeables
Autonomie (PGXD1)	Jusqu'à 10 heures
Autonomie (PGXD2)	Jusqu'à 9 heures
Portée (ligne de visée)	Jusqu'à 60 m (200 pi)
Réponse en fréquence audio	20 Hz - 20 kHz
Plage dynamique	108 dB (pondéré A)
Distorsion harmonique totale	< 0,02%
Sorties audio récepteur	XLR symétrique + jack 6,35 mm asymétrique
Composants inclus	Récepteur PGXD4, émetteur (selon version), alimentation, guide d'utilisation
Fonctionnalités	Balayage automatique, synchronisation infrarouge, réglage de gain, verrouillage des commandes
Entretien et nettoyage	Essuyer avec un chiffon sec ; éviter les liquides ; ranger dans un endroit sec
Sécurité	Conforme à la classe B ICES-003 et FCC Part 15 ; utiliser avec les accessoires fournis
Garantie	Consulter le revendeur agréé

FOIRE AUX QUESTIONS - PGXD WIRELESS SHURE

Comment synchroniser l'émetteur et le récepteur ?

Alignez les ports infrarouges (IR) de l'émetteur et du récepteur, puis appuyez sur le bouton sync du récepteur. La DEL de l'émetteur clignote brièvement en rouge et le témoin ready s'allume.

Quelle est la portée maximale du système ?

La portée en ligne de visée est de 60 mètres (200 pieds). La portée réelle peut varier selon les obstacles et les interférences.

Comment régler le gain de l'émetteur pour éviter la distorsion ?

Sur l'émetteur à main, dévissez la capsule pour accéder au sélecteur de gain (0 dB ou -10 dB). Sur l'émetteur de poche, tournez la molette. Ajustez pour que la DEL audio du récepteur clignote en vert et jaune, jamais rouge.

Que faire si le son est faible ou inexistant ?

Vérifiez que l'émetteur est allumé, que les piles sont bien insérées et chargées. Assurez-vous que le récepteur est branché et que les câbles audio sont connectés. Effectuez une synchronisation si nécessaire.

Combien de temps durent les piles ?

Avec des piles alcalines neuves, l'émetteur de poche PGXD1 dure jusqu'à 10 heures et l'émetteur à main PGXD2 jusqu'à 9 heures. Les piles rechargeables NiMH peuvent être utilisées.

Comment utiliser plusieurs systèmes PGXD simultanément ?

Allumez tous les récepteurs, éteignez les émetteurs. Effectuez un balayage sur chaque récepteur pour trouver un canal libre. Synchronisez un émetteur à la fois en exposant son port IR. Utilisez des groupes compatibles (voir tableau des fréquences).

Que signifie le clignotement rouge de la DEL de l'émetteur ?

Un clignotement rouge lent indique que les piles sont presque épuisées (moins de 60 minutes). Un clignotement rapide signifie que les piles sont vides et doivent être remplacées.

Comment verrouiller les commandes pour éviter les modifications accidentelles ?

Sur l'émetteur éteint, maintenez le bouton marche enfoncé jusqu'à ce que la DEL clignote en vert (environ 5 s). Sur le récepteur, maintenez le bouton canal jusqu'à ce que les numéros clignotent (environ 10 s). Pour déverrouiller, répétez l'opération.

Le système peut-il être utilisé à proximité d'autres appareils sans fil ?

Oui, mais des interférences peuvent survenir. Utilisez la fonction de balayage avant chaque utilisation pour trouver un canal libre. Éloignez le système des téléphones sans fil, routeurs Wi-Fi et autres émetteurs.

Comment nettoyer et entretenir le système ?

Essuyez les boîtiers avec un chiffon doux et sec. N'utilisez pas de solvants. Rangez le matériel dans un endroit sec et à l'abri de la poussière. Remplacez les piles si le système n'est pas utilisé pendant longtemps.

MODE D'EMPLOI PGXD WIRELESS SHURE

Offrant des solutions sans fil spécifiques adaptées aux chanteurs, guitaristes et présentateurs, PGX Digital combine l'héritage de confiance des microphones Shure à la technologie numérique sans fil 24 bits de pointe pour offrir de puissants signaux HF d'une grande pureté. Le résultat est la transmission sans fil de signaux audio produisant un son comparable à celui des signaux HF produits par un système câblé d'une stabilité sans faille même à de grandes distances, et une configuration et un fonctionnement plug-and-play.

Audio numérique 24 bits de qualité professionnelle - Technologie HF numérique offrant des performances sans faille - Gamme étendue de microphones Shure robustes et fiables - Mise en service et utilisation en mode One-touch - Jusqu'à 10 heures d'autonomie des piles (9 heures, PGXD2) - Jusqu'à 60 m (200 pi) de portée (ligne de visée) - Fonctionnement à 900 MHz—à l'abri des vides ou des parasites de télévision numérique

Tous les systèmes compris

• Récepteur PGXD4 2 piles alcalines AA
• Bloc d'alimentation
• Guide d'utilisation

Les systèmes pour chanteur comprennent

Émetteur à main PGXD2 - Capsule de microphone (choix entre PG58, SM58®, SM86, Beta 58A®, et Beta 87A*) Pince de microphone

Les systèmes à micro-cravate, à microphone de casque et d'instrument complètent

• Émetteur de poche PGXD1
• Microphone (choix entre WL93, WL185, PG30 et Beta 98H/C)

Les systèmes pour guitare comprennent

Émetteur de poche PGXD1 - Câble de guitare de fiche 1/4 po à mini-connecteur à 4 broches (WA302)

Commandes et connecteurs du récepteur

① DEL audio Indique l'intensité du signal audio d'entrée : vert pour normal, jaune pour fort et rouge pour échéage.

② Écran à DEL Affiche le réglage du groupe et du canal. Pour plus de détails, voir « Mise en service d'un système unique »

③ Bouton canal Modifie le réglage de groupe et de canal. Pour plus de détails, voir « Mise en service d'un système unique »

⑤ Port infrarouge (IR) Transmet un signal IR à l'émetteur pour synchro.

④ DEL ready Indique que le système est prêt et reçoit un signal HF de l'émetteur.

Indique également la charge de pile de l'émetteur :

• Vert = charge de pile d'émetteur normale
• Rouge = faible charge de pile (généralement moins de 60 minutes pour les piles alcalines)

Remarque : dans le cas des piles NiMH rechargeables, la durée utile restante est minime ou nulle lorsque le témoin s'allume en rouge.

⑥ Bouton sync

Appuyer dessus pour synchroniser l'émetteur avec les réglages de groupe et de canal.

Dispositif de fixation du cordon de l'adaptateur

Jack d'adaptateur c.a. Jack de sortie de microphone XLR

Jack de sortie de niveau d'instrument de 6,35 mm (1/4 po).

Commandes et connecteurs d'émetteur

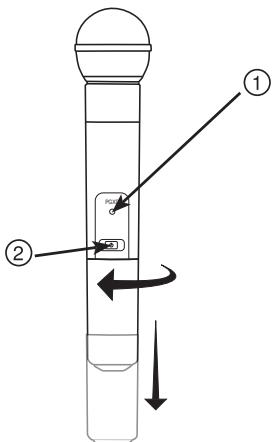

① Témoin DEL

Affiche la charge de pile, la coupure et l'état de la transmission IR (voir le tableau).

② Interrupteur marche-arrêt/coupure du son

Appuyer pour activer ou désactiver la coupure du son.

Appuyer et maintenir enfoncé pour permettre sous ou hors tension.

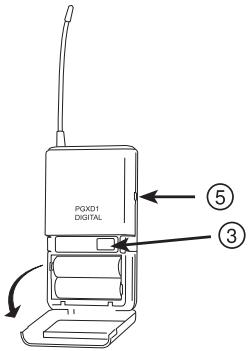

③ Port infrarouge (IR)

Reçoit le faisceau infrarouge permettant de synchroniser les fréquences. Lorsque l'on utilise de multiples systèmes, seul un port IR d'émetteur doit être exposé à la fois.

④ Jack d'entrée à 4 broches du microphone ⑤ Réglage du gain audio

Témoin DEL d'émetteur

Témoin DEL	État
Vert	Prêt
Vert clignotant	Commandes verrouillées
Jaune	Coupure du son activée
Rouge persistent	Énergie de la pile presque épuisée
Rouge clignotant	Énergie des piles épuisée (changer les piles pour pouvoir allumer l'émetteur)
Clignotement rapide en rouge	Transmission IR en cours
Jaune et rouge clignotants	Énergie des piles presque épuisée et coupure du son activée

PGXD2

PGXD1

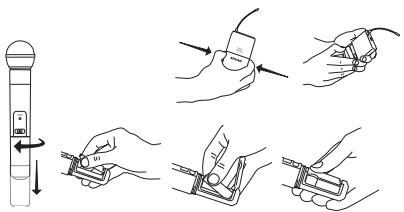

• Un jeu de piles alcalines neuves dure jusqu'à 10 heures (9 heures, PGXD2).
• La DEL de l'émetteur et le témoin DEL ready du récepteur s'allument en rouge pour indiquer une faible charge des piles (généralement moins de 60 minutes restantes).
• Il est possible d'utiliser des piles NiMH rechargeables. Le témoin de charge insuffisante des piles fonctionne toutefois différemment. Lorsqu'il s'allume en rouge, il se peut que la durée utile restante soit mince ou nulle.
• Lorsque la DEL clignote en rouge, les piles doivent être remplacées pour pouvoir allumer l'émetteur.

Accrocher l'émetteur à une ceinture ou glisser une sangle de guitare dans l'attache de l'émetteur comme illustré.

Pour obtenir les meilleurs résultats, faire glisser l'émetteur jusqu'à ce que la ceinture soit appuyée contre la base de l'attache.

Réglage du gain

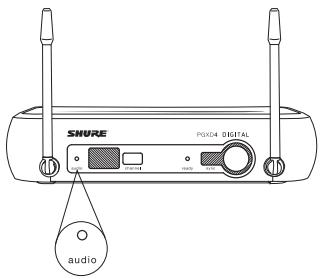

Pour optimiser la qualité audio, régler le gain de l'émetteur de façon à ce que la DEL audio du récepteur clignote en vert et en jaune pendant le spectacle. Réduire le gain si le signal s'écrête (le témoin DEL s'allume en rouge).

Remarque: la DEL jaune peut sembler rouge quand on la regarde obliquement. Pour obtenir les meilleurs résultats, surveiller la DEL de face.

Émetteur de poche

L'émetteur de poche a une plage de réglage de gain audio de 26 dB.

• Augmenter le gain (+ vers la droite) pour les microphones Réduire le gain (- vers la gauche) pour les guitares ou les instruments à sortie élevée

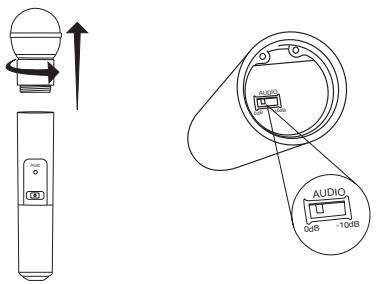

Émetteur à main

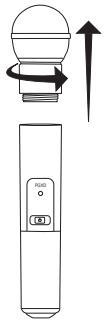

Pour accéder à l'interrupteur de gain, dévisser la capsule du microphone.

Déplacer le sélecteur de l'interrupteur à l'aide d'une pointe de stylo ou d'un petit tournevis.

• 0 dB : Spectacles vocaux d'ambiance et normaux.
• 10 dB : À utiliser uniquement si l'audio est distordu à cause de niveaux de voix élevés.

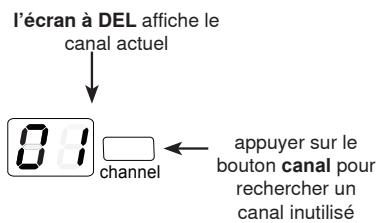

1 Balayage

Utiliser la fonction de balayage du récepteur pour trouver un canal inutilisé.

Le système effectue un balayage pour trouver le canal représentant le moins de parasites.

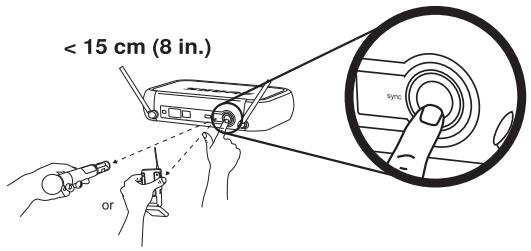

2 Synchronisation

Synchroniser l'émetteur et le récepteur en alignant les portes infrarouges (IR) et en appuyant sur le bouton sync. Veiller à ce que les portes IR soient étroitement alignées.

Après une synchronisation réussie, la DEL de l'émetteur clignote brièvement en rouge et le témoin ready du récepteur s'allume.

REMARQUE: Ce système sans fil peut connaître des parasites HF lorsqu'il est utilisé à proximité d'autres appareils sans fil tels que les téléphones sans fil, les interphones de surveillance et les radios bidirectionnelles. Pour obtenir les meilleurs résultats, utiliser la fonction scanner et synchronisation avant chaque utilisation ou en cas de problèmes.

Mise en service de systèmes multiples

Procéder comme suit pour garantir les importantes performances lors de l'installation de plusieurs systèmes sans fil au même endroit.

1. Mettre tous les récepteurs en marche et tous les émetteurs sur arrêt. Remarque : Allumer tout autre appareil numérique susceptible de causer des parasites pendant le spectacle de façon à ce qu'il soit détecté pendant les balayages de fréquences effectués lors des étapes suivantes.
2. Veiller à ce que le nombre de groupe soit le même pour tous les récepteurs (voir Sélection manuelle de groupe).
3. Effectuer un balayage à l'aide du premier récepteur.
4. Allumer le premier émetteur et le synchroniser au récepteur.
5. Répéter les étapes précédentes pour chaque système.
6. Important : Aprè émetteur est exposé lorsque l'on synchronise chaque système.

Fréquences compatibles

En cas d'utilisation simultanée de plusieurs systèmes, choisissez un groupe sur le tableau qui suit et régler tous les systèmes à des canaux différents.

Nombre de systèmes	Groupe (par bande)
	X8	X8A (Australie)	X8B (Brésil)
2	3 à 9	3 à 9	3 à 9
3	3 à 9	3 à 9	3 à 9
4	3 à 9	--	3 à 9
5	7 à 9	--	--

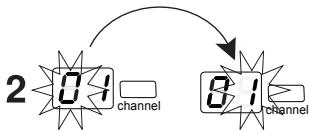

Le balayage à la recherche d'un canal à l'aide du récepteur représente le meilleur moyen de trouver la meilleure fréquence pour le système. Il peut toutefois s'avérer nécessaire de définir manuellement le numéro de groupe pour la mise en service de systèmes multiples.

1. Appuyer sur le bouton canal et le maintenir enfoncé.
2. Maintenir le bouton enfoncé jusqu'à ce que l'affichage de canal ou de groupe commence à clignoter.
3. Relâcher le bouton et appuyer de nouveau dessus pour avancer le réglage.

Une fois le numéro de canal ou de groupe désiré atteint, attendre que le clignotement cesse. Cela active le nouveau réglage.

1. Transférer le nouveau réglage de fréquence à l'émetteur à l'aide de la fonction de synchronisation automatique.

affichage de groupe

affichage de canal

Verrouillage et déverrouillage des commandes

Le verrouillage des commandes du système empêche de couper le son ou de changer de canal accidentellement durant les spectacles.

Émetteur

Pour verrouiller les commandes : l'émetteur étant éteint, maintenir enfoncé le bouton de mise sous tension jusqu'à ce que la DEL verte clignote (environ 5 secondes).

Pour déverrouiller les commandes :

l'émetteur étant allumé, maintenir enfoncé le bouton de mise sous tension jusqu'à ce que la DEL verte clignote (environ 5 secondes).

Récepteur

Pour verrouiller le canal : Maintenir le bouton canal jusqu'à ce que les numéros clignotent (environ 10 secondes)

Pour déverrouiller le canal : Maintenir le bouton canal jusqu'à ce que les numérios clignotent (envi-ron 5 secondes)

Problème	État du tímeoin	Solution
Son faisible ou inexistant	Témoin DEL ready du récepteur allumé	Vérifier tous les branchements de la sonorisation
	Témoin DEL ready du récepteur étéeint	• Allumer l'émetteur • S'assurer que les piles sont bien en place • Effectuer la mise en service automatique de l'émetteur • Insérer des piles neuves
	Écran à DEL du récepteur étéeint	S'assurer que l'adaptateur c.a. est solidement branché sur une prise électrique.
	Témoin DEL de l'émetteur clignotant en rouge	Remplacer les piles de l'émetteur.
	L'écran à DEL affiche un tiret et une valeur	Code d'erreur affché Demander l'assistance du revendeur Shure.
	La DEL de l'émetteur clignote en rouge pendant 7 secondes après une tentative de synchronisation	Émetteur et récepteur incompatibles. Demander l'assistance du revendeur Shure.
Salves de parasites ou perte de signal	S. O.	• Faire passer le récepteur et l'émetteur à un canal différent • Éliminer toutes les sources proches de parasites HF telles que téléphones sans fil ou cellulaires, ordinateurs, routeurs sans fil, lecteurs multimédia, proceseurs de signaux numériques et systèmes de sécurité. • Remplacer les piles de l'émetteur • Si l'on utilise des systèmes multiples, changer la fréquence d'un des systèmes actifs
Distorsion	Le tímein DEL audio du récepteur indique un écrétage (rouge)	Réduire le niveau de gain de l'émetteur
La distorsion augmente graduèment au fur et à mesure que le temps passe	Témoin d'alimentation de l'émetteur allumé ou clignotant en rouge	Remplacer les piles de l'émetteur
Niveau sonore différent de celui d'une guitare ou d'un microphone câblé(e), ou variable selon les guitares utilisées	S. O.	Régler le gain de l'émetteur selon le besoin
Impossible d'allumer l'émetteur	DEL de l'émetteur clignotant lentement en rouge	Remplacer les piles de l'émetteur
	DEL de l'émetteur clignotant rapidement en rouge	Demander l'assistance du revendeur Shure.

Plage de fonctionnement (Ligne de visée)

60 m (200 pi)

Remarque : La portée réelle dépend de l'absorption et de la réflexion des signaux HF, ainsi que des parasites.

Gamme de fréquences porteuses HF

X8:902-928MHz

X8A:915-928MHz

X8B: 902-907.5 MHz, 915-928 MHz

Remarque : varie suivant la région

Réponse en fréquence audio

20-20000 Hz

Remarque : dépend du type de microphone

Distorsion harmonique totale (Réf. 1 kHz, 6 dB en dessous de l'écrêtage d'entrée)

<0.02%, pondéré en A, typique

Plage dynamique

108 dB, pondéré en A

Plage de températures de fonctionnement

-18°C (0°F) - +50°C (122°F)

Remarque : Les caractéristiques des piles peuvent limiter cette plage.

Polarité audio de l'émetteur

Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée à la pointe du jack téléphone WA302) produit une tension positive à la broche 2 (par rapport à la broche 3 de la sortie BASSE impédance) et à la pointe de la sortie haute impédance de 1/4 po.

Émetteur de poche PGXD1

Niveau d'entrée audio

+10 dBV maximum, au réglage de gain minimum

-16 dBV maximum, au réglage de gain maximum au réglage de gain micro

Plage de réglage de gain

26 dB

Impédance d'entrée

1 MΩ

Puissance de sortie HF

10 mW

varie suivant la région

Repérage des broches

TA4M:

1: masse (blindage du câble)

2: Polarisation + 5 V

3: audio

4: Charge active reliée à la masse (Sur le câble)

d'adaptateur d'instrument, la broche 4 est isolée.)

Dimensions

Boîtier en polycarbonate moulé

Alimentation

2 piles alcalines ou rechargeables de taille AA

Autonomie des piles

jusqu'à 10 h

Émetteur à main PGXD2

Niveau d'entrée audio

Plage de réglage de gain

10 dB

Puissance de sortie HF

10 mW

varie suivant la région

Dimensions

254 mm x 51 mm diam. (10 x 2 po)

Poids

349 g (12.3 oz.) (sans piles)

Boitier

Poine et réceptacle des piles en PC/ABS moulé

Alimentation

2 piles alcalines ou rechargeables de taille AA

Autonomie des piles

jusqu'ä9h

Récepteur sans fil PGXD4

Dimensions

12-18 V c. c. @ 150 mA, provenant d'un bloc

d'alimentation externe (pointe positive)

DEL audio

Rouge: 2 dB sous le clip

Jaune: 12 dB sous le clip

Vert: 50 dB sous le clip

Sortie audio

Configuration

Impédance symétrique

Niveau de sortie audio (Tonale de 1 kHz)

Connecteur XLR: -2.5 dBV (dans 3 kΩ de charge)

Connecteur de 6,35 mm (1/4 po): +10 dBV

(dans 10kΩ de charge)

Impedance

XLR: 50 Ω

6.35 mm (1/4") : 50 Ω

Repérage des broches

XLR: 1 = masse, 2 = positif; 3 = négatif

TRS 6,35 mm (1/4 po) : Pointe = audio, anneau

= non audio, corps = masse

PGXD1, PGXD2, PGXD4

Cet appareil numérique de classe B est conforme à la norme ICES-003 (Canada).

Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

Homologué par IC au Canada selon RSS-210 et RSS-102. (IC: 616A-PGXD1, 616A-PGXD2, 616A-PGXD4).

PGXD1, PGXD2

Homologué selon la partie 15 des réglementations FCC (organisme fédéral réglementant les communications aux U. S. A.). (FCC ID: DD4PGXD1, DD4PGXD2).

Approuvé selon la déclaration de conformité de la partie 15 des réglementations FCC.

L'utilisation de ce dispositif est assujettie aux deux conditions suivantes : (1) ce dispositif ne doit pas causer d'interférences et (2) ce dispositif doit accepter toutes les interférences, y compris celles qui pourraient provoquer un fonctionnement non souhaitable de l'appareil.

Renseignements sur l'octroi de licence

Autorisation d'utilisation : Une licence officielle d'utilisation de ce matériel peut être requise dans certains pays. Consulter les autorités compétentes pour les exigences possibles. Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipement. La licence d'utilisation de l'équipement de microphone sans fil Shure demeure de la responsabilité de l'utilisateur, et dépend de la classification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure commande vivement de se mettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, et ce avant de désirer et de commander des fréquences.

Information à l'utilisateur

Cet équipement a été testé et déclaré conforme aux limites pour les appareils numériques de classe B, selon la section 15 des règlements de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie radioélectrique et, s'il n'est pas installé et utilisé conformément aux instructions générales, peut causer des interférences nuisibles aux communications radio. Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences nuisibles à la réception d'émissions de radio ou de télévision, ce qui peut être établi en mettant l'appareil sous, puis hors tension, il est recommandé à l'utilisateur d'essayer de corriger le problème en prenant l'une ou plusieurs des mesures suivantes :

• Déplacer l'antenne réceptrice.
• Augmenter l'espacement entre l'équipement et le récepteur.
• Brancher l'appareil sur un circuit différent de celui du récepteur.
• Consulter le revendeur.

Remarque : Les essais de conformité CEM sont basés sur l'utilisation de types de câbles fournis et recommandés. L'utilisation d'autres types de câble peut dégrader la performance CEM.

Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse du fabricant peut entraîner la nullité du droit d'utilisation de l'équipement.
