SUPERUNITI - Amplificateur de puissance NAIM - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lecteur audio tout-en-un
Connectivité sans fil	Wi-Fi
Écran	Écran couleur
Contrôle	Boutons physiques
Formats audio supportés	MP3, WAV, FLAC, AAC
Entrées audio	USB, Ethernet, Wi-Fi
Sorties audio	Sortie ligne, sortie casque
Alimentation	Alimentation secteur
Dimensions	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Streaming réseau, radio internet
Compatibilité	Services de musique en ligne
Matériau	Boîtier métallique
Couleur	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - SUPERUNITI NAIM

Comment connecter mon NAIM Superuniti à mon réseau Wi-Fi ?

Pour connecter votre NAIM Superuniti à votre réseau Wi-Fi, allez dans le menu 'Paramètres', sélectionnez 'Réseau' puis 'Wi-Fi'. Choisissez votre réseau, entrez le mot de passe si nécessaire et confirmez.

Que faire si le son est faible ou absent ?

Vérifiez d'abord que le volume n'est pas réglé sur 'muet'. Assurez-vous que les câbles sont correctement branchés et que les sources audio sont bien sélectionnées. Essayez également de redémarrer l'appareil.

Comment mettre à jour le firmware du NAIM Superuniti ?

Pour mettre à jour le firmware, allez dans le menu 'Paramètres', puis 'Système' et sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

Mon NAIM Superuniti ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché à une prise de courant fonctionnelle. Testez une autre prise si nécessaire. Si l'appareil ne s'allume toujours pas, il se peut qu'il ait besoin d'un service technique.

Comment réinitialiser mon NAIM Superuniti aux paramètres d'usine ?

Pour réinitialiser votre NAIM Superuniti, maintenez enfoncé le bouton 'Source' tout en allumant l'appareil jusqu'à ce que l'écran affiche 'Réinitialisation'. Confirmez pour revenir aux paramètres d'usine.

Est-il possible d'utiliser le NAIM Superuniti avec un service de streaming ?

Oui, le NAIM Superuniti est compatible avec plusieurs services de streaming. Vous pouvez accéder à ces services via l'application Naim ou directement depuis l'appareil, selon votre configuration.

Comment régler les paramètres d'égalisation audio sur le NAIM Superuniti ?

Pour régler l'égalisation audio, accédez au menu 'Paramètres', sélectionnez 'Audio' puis 'Égaliseur'. Vous pourrez ajuster les différentes fréquences selon vos préférences.

Pourquoi mon NAIM Superuniti ne se connecte-t-il pas à mon téléphone ?

Assurez-vous que votre téléphone est connecté au même réseau Wi-Fi que le NAIM Superuniti. Vérifiez également que l'application Naim est à jour et que le Bluetooth est activé sur votre téléphone.

Comment utiliser le NAIM Superuniti avec un téléviseur ?

Pour connecter le NAIM Superuniti à un téléviseur, utilisez un câble optique ou RCA pour relier la sortie audio du téléviseur à l'entrée correspondante sur le Superuniti. Sélectionnez ensuite la source appropriée sur l'appareil.

MODE D'EMPLOI SUPERUNITI NAIM

1. Introduction au SuperUniti 1
   1.1 L'amplificateur intégré 1
   1.2 La radio multi-mode 1
   1.3 L'interface audio UPnP™ 1
   1.4 L'interface USB/iPod 1

2 Installation et connexion du SuperUniti 2

2.1 Le panneau arriere du SuperUniti 2
2.2 Branchement à l'alimentation secteur 2
2.3 Branchement de l'antenne DAB/FM 2
2.4 Entretes et sorties audio 2
2.5 Sorties enceinte 3
2.6 Sortiescasque 3
2.7 Commutateur Signal Ground (Masse signal) 3
2.8 L'interface USB/iPod 3
2.9 Connexions réseau 3
2.10 Automatisation du système (Automatisat. Sys.) 4
2.11 Commande et interface externes 4

3 Fonctionnement du SuperUniti 5

3.1 Caractéristiques de la façade 5
3.2 Boutons de la façade 5
3.3 Ecran d'affichage en façade (mode lecture normale) 5
3.4 Ecran d'affichage en façade (mode d'affichage liste) 6

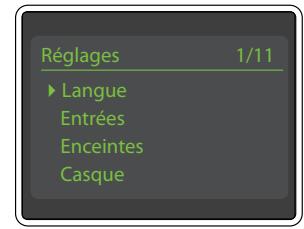

3.5 Ecran d'affichage en façade (mode réglages) 6

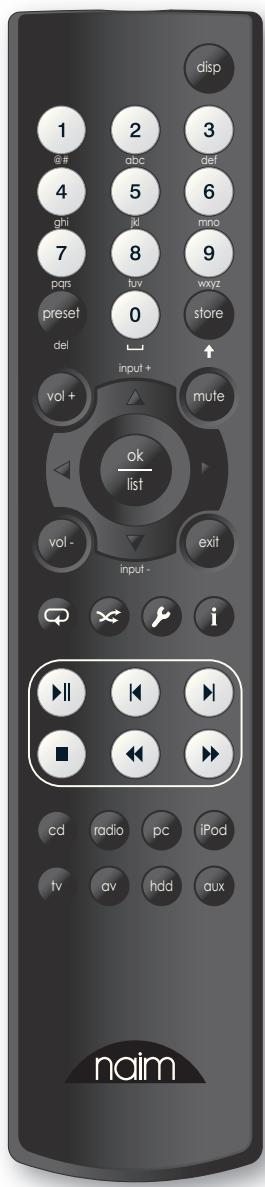

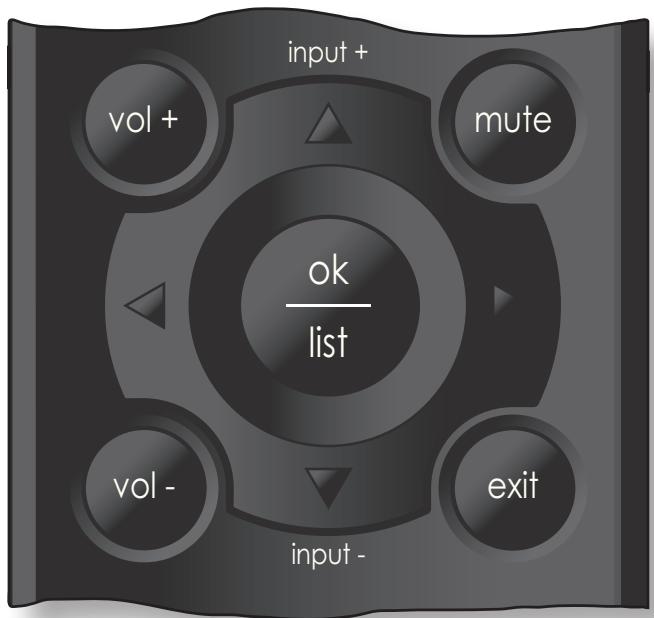

3.6 La telecommande du SuperUniti 7

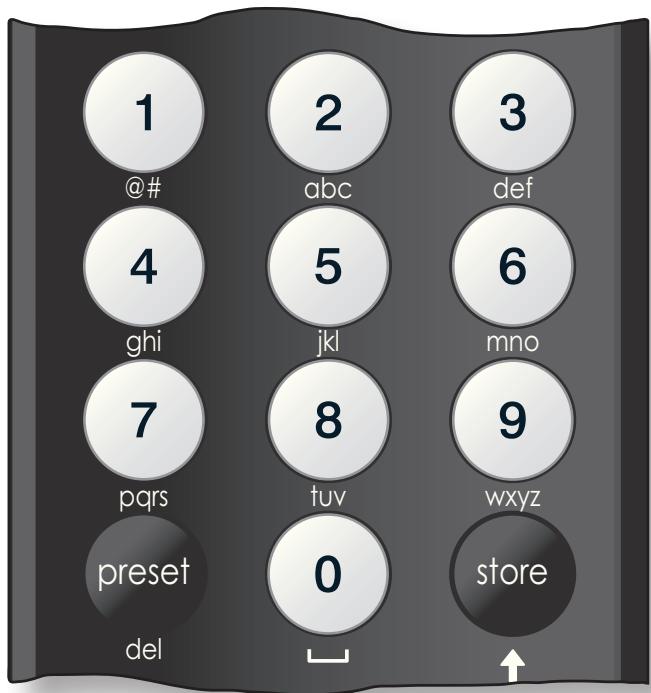

3.7 Saisie de texte 8

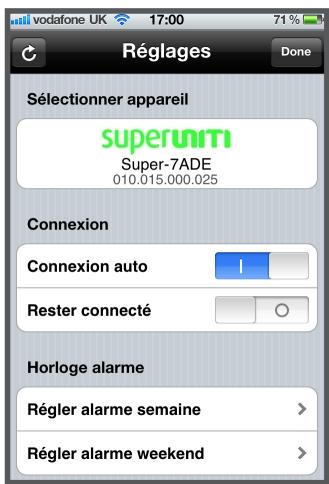

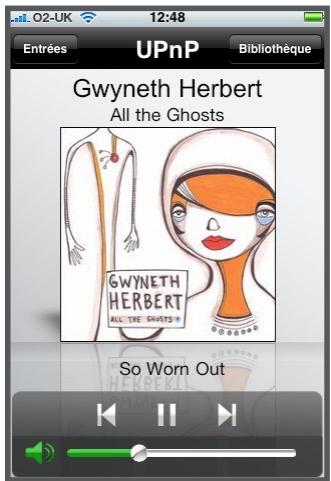

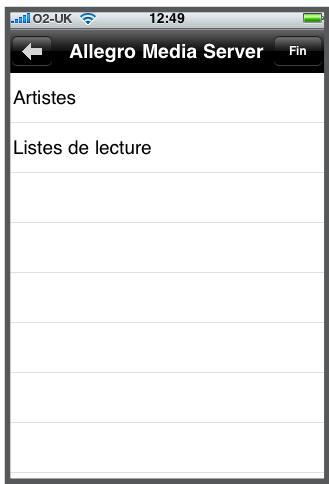

3.8 L'application de commande n-Stream 8

4 Réglages du SuperUniti 10

4.1 L'accueil du menu Réglages 10
4.2 Le menu Langue 10
4.3 Le menu Entrées 10
4.4 Le menu Enceintes 12
4.5 Le menu Casque 12
4.6 Le menu Connexion réseau 12
4.7 Le menu Sortie numérique 13
4.8 Le menu Ecran en façade 14
4.9 Le menu Horloge et alarme 14
4.10 Le menu Télecommande 15
4.11 Le menu Automatisation système (Automatisat. Syst.) 16
4.12 Le menu Réglages usine 16

Page

5. L'amplificateur Integre du SuperUniti 17

5.1 Sélectionner les entrées 17
5.2 Contrôle du volume 17
5.3 Affichage de I' amplificateur 17
5.4 Sorties de signal 17
5.5 Anomalies de fonctionnement de l'amplificateur: messages d'alerte 17

6 Le tuner radio multi-mode du SuperUniti 18

6.1 Tuner FM - Rechercher des stations 18
6.2 Tuner DAB - Rechercher des stations 18
6.3 Tuner iRadio - Rechercher des stations 18
6.4 Ajouter des stations iRadio 19
6.5 Enregistrer des présélections 19
6.6 Utiliser les présélections 19

7 L'interfacuaudioUPnPtmdu SuperUniti 20

7.1 Serveurs UPnP™ 20
7.2 Compatibility des fichiers audio 20
7.3 Scanner les serveurs et dire des fichiers 20

8 L'interfac USB/iPod du SuperUniti 21

8.1 Compatibility media et fichiers USB 21
8.2 Compatibility et recharge de l'iPod 21
8.3 Parcourir et dire des fichiers USB 21

9 Spécifications du SuperUniti 22

Note: Ceci est la première édition du manuel et déscrit le fonctionnement des appareils SuperUniti exécutant la version logicielle 3.6.xx.

Conc pour

iPod

iPhone

« Conçu pour iPod » et « Conçu pour iPhone » indiquent qu'un accessoirelectronique a été conçu spécifique pour être connecté à un iPod ou un iPhone respectivement et que le développement certifie qu'il satisfaitaux standards de performance d'Apple. Apple n'est pas responsabledu fonctionnement de cet apparéil ou de sa conformité aux normes desecurité et règlementaires.

iPod et iPhone sont des marques déposées d'Apple Inc. enregistrées aux États Unis et dans d'autres pays.

Windows Media™ est une marque déposée de Microsoft Corporation.
UPnP™ est une marque déposée du Forum UPnP™.

SuperUniti : Introduction

1. Introduction au SuperUniti

Le SuperUniti est un produit hautement performant qui récompensera le temps et les efforts que vous consacrèz à son installation et son réglage. Nous vous recommendons vivement la lecture de ce manuel. Le SuperUniti compte en fait quatre éléments séparés. Chacun d'eux estprésenté dans les paragraphs suivants et désrit ultérieurement en détails dans les Sections 5 à 8. Les éléments du SuperUniti sont les suivants :

Un amplificateur stéreo intégré
Une radio multi-mode
Une interface audio uPnP™
Une interface audio USB/iPod

presents ci-dessous et entiement décrit en Section 5
presented ci-dessous et entiement décrite en Section 6
presented ci-dessous et entiement décrite en Section 7
presented ci-dessous et entiement décrite en Section 8

Précédant les sections décrivant les éléments du SuperUniti, la Section 2 couvre son installation et ses connexions, tandis que la Section 3 désrit son fonctionnement et la Section 4 désrit son réglage.

1.1 L'amplificateur intégré

1.1.1 Entrées

Le SuperUniti comporte un préamplificateur audio qui fournit quatre entrées analogiques et six entrées numériques S/PDIF audio externes. Le préamplificateur accepte aussi des entrées internes du tuner FM/DAB intégré du SuperUniti.

En plus des signaux d'entrée analogiques et numériques conventionnels, le préamplificateur du SuperUniti peut recevoir les entrées externes périphériques suivantes :

• iPod et clé USB via une interface USB
• radio Internet et serveurs plug and play universels (UPnP™) via une prise de réseau ethernet ou une connexion réseau sans fil (WiFi).

1.1.2 Sorties de signal

Le préamplificateur du SuperUniti fournit les sorties de signal suivantes :

• Une sortie numérique audio S/PDIF (avant contrôle du volume/balance)
• Une sortie préamplificateur (après contrôle du volume/balance)
• Une sortie caisson de graves (après contrôle du volume/balance)
• Une sortie casque (après contrôle du volume/balance).

Note: La sortie audio numérique n'est pas disponible à partir des entrées analogiques externes.

1.1.3 Sorties enceinte

Un amplificateur de puissance stéreo de 80 Watts par canal sous 8 Ohms est incorpore au SuperUniti. L'amplificateur de puissance est consçu pour piloter une paire d'enceintes à partir des prises sur le panneau arrière du SuperUniti.

La radio multi-mode du SuperUniti combine un lecteur de radio Internet (iRadio) et un tuner FM/DAB (Digital Audio Broadcasting). Au total, 40 stations de radio pour les trois modes peuvent être enregistrées comme préselections. En mode DAB et FM, le SuperUniti balaye les bandes de

transmission respectives pour rechercher les stations. En mode iRadio, le SuperUniti recoit des flux de données et une liste des stations de radio disponibles d'un serveur internet dédié. iRadio nécessite un accès à Internet à haut débit via une connexion réseau domestique.

Le module DAB du SuperUniti possède des capacité complètes d'affichage des programmes et des stations. Le module FM est entièrement compatible RDS (Radio Data System).

Note: Les émissions DAB et RDS ne sont pas disponibles dans tous les territoires.

1.3 L'interface audio UPnP™

Le SuperUniti peut se connecter à un réseau domestique et dire des fichiers audio stockés sur des lecteurs UPnP™ tels que le Naim UnitiServe ou sur des ordinateurs PC ou MAC.

Le SuperUniti comporte une prise d'interface USB sur sa façon qui lui permet de selectionner et de dire des fichiers audio mémorisés sur des clés USB ou sur des Apple iPods ou iPhones.

Le SuperUniti est compatible avec les modèles iPhone et iPod illustrés ci-dessous :

Installation et connexion du SuperUniti

2 Installation et connexion du SuperUniti

Votre SuperUniti doit être installé sur un support prévu à cet effet. Assurez-vous qu'il est bien ventilé et ne le posez pas directement sur le dessus d'un autre apparéil. Il doit être installé dans son emplacement final avant le branchement des cables ou la mise sous tension. Le SuperUniti n'a pas de mode veille et est consu pour être laissé sous tension.

Le branchement du SuperUnità à l'alimentation secteur et à une variété de périhériques et de sources audio est décrit dans les paragraphs des suivants. Le diagramme 2.1 illustré les prises de connexion du panneau arrêté du SuperUnità.

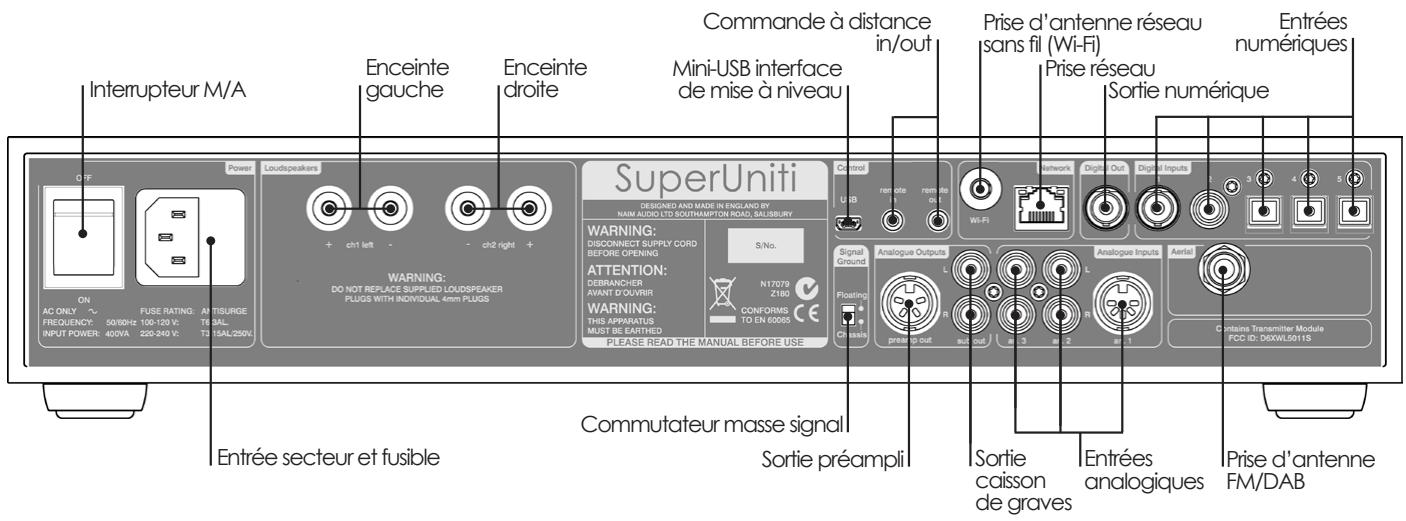

2.1 Le panneau arrêté du SuperUniti

2.2 Branchement à l'alimentation secteur

Branchez le SuperUniti à une prise d'alimentation secteur en utilisant soit le cable secteur fourni, soit un cable Naim Power-Line.

2.3 Branchement de l'antenne DAB/FM

Le module FM/DAB du SuperUniti ne sera capable de diffuser un son radio FM et DAB de grande qualite que s'il peut capter un signal radio puissant et libre d'interfERENCE. La prise d'antenne FM/DAB sur le panneau arrriere du SuperUniti doit etre connectee par un cable coaxial 75 Ohms a faibles pertes a une antenne appropriée. L'antenna doit etre montee a l'ecart de gros obstacles et le plus haut possible, idealement sur un toit.

Note : Notre revendeur local devrait pouvoir vous conseiller sur le choix d'une antennne appropriée et d'un installateur.

2.4 Entrées et sorties audio

2.4.1 Entrées de signal audio

Le SuperUniti fournit quatre entrées analogiques stéreo et six entrées numériques S/PDIF, y compris une prise d'entrée analogue/numérique combinée. Le branchement aux entrées se fait grâce à divers types de prises. Le tableau suivant dresse une liste des entrées et de leur type de prise:

Entrée	Type	Prise
an. 1	Analogue	DIN 5 broches
an. 2	Analogue	RCA phonos
an. 3	Analogue	RCA phonos
façade	Analogue	Jack 3,5mm
	Numérique	Jack mini-TosLink 3,5mm
dig. 1	Numérique	Coaxiale (BNC)
dig. 2	Numérique	Coaxiale (RCA phono)
dig. 3	Numérique	Optique (TosLink)
dig. 4	Numérique	Optique (TosLink)
dig. 5	Numérique	Optique (TosLink)

Note: La prise jack analogue/numérique de la façade accepté à la fois les connecteurs analogiques 3,5mm conventionnels et les connecteurs numériques optiques mini-TosLink. Elle identifiera automatiquement le type de connecteur inséré et traitera le signal de façon appropriée.

Utilisiez toujours des cables d'interconnexion de haute qualité pour connecter les sources aux entrées du SuperUniti.

Installation et connexion du SuperUniti

2.4.2 Sorties de signal audio

Le SuperUniti fournit des sorties de signal audio pour une variété d'applications. Le branchement aux sorties se fait grâce aux types de prises énumérés dans le tableau suivant:

Sortie

Numérique

Preamplificateur

Caisson de graves

Type

Numérique S/PDIF

Analogue stéreo

Analogue stéreo

Prise

BNC 75Ω

DIN 4 broches

RCA phonos

Note: La sortie numérique est destinée au branchement à un convertisseur numérique-analogique ou un préamplificateur importante des entrées numériques pour que le SuperUniti puisse servir de source numérique dans un système existant. La sortie peut être activée ou désactivée à partir d'un menu de réglage. Voir Section 4.7. Des entrées analogiques externes vers le SuperUniti ne sont pas disponibles à partir de la sortie numérique.

Note: La sortie numérique est prélevée avant les contrôleles de volume et de balance du SuperUniti ; le signal de sortie ne reflètera donc pas les contrôleles de volume et de balance ou la fonction sourdine du SuperUniti. La sortie reflète toujours le signal d'entrée numérique sélectionné.

Note : Les sorties préamplificateur et caisson de graves sont prélevées après les contrôleles de volume et de balance du SuperUniti ; les équipements périphériques qui leurs sont connectés réagiront donc aux changements de contrôle de volume et de balance du SuperUniti. La sortie reflète toujours le signal d'entrée numérique sélectionné.

2.5 Sorties enceinte

Un jeu de prises de connexion pour enceintes stéroye se trouve sur le panneau arrière du SuperUniti. Des connecteurs d'enceinte Naim Audio spécifiques sont fournis pour effectuer la connexion et ils doivent être toujours utilisés afin de satisfaire aux normes de sécurité européennes. Le cable d'enceinte Naim Audio donne lesassageurs résultats ; divers types de cables peuvent cependant être utilisés sans risque d'endommager l'amplificateur. Veuillez contacter votre revendeur local pour plus d'information. Utilisez des longueurs égales de cable pour chaque canal.

Assurez-vous, lorsque vous branchez les enceintes, qu'elles sont bien « en phase», c'est-à-dire que l'orientation de la connexion positive et négative aux extrémités enceinte et amplificateur du cable est la même pour les deux canaux.

2.6 Sorties casque

Le SuperUniti comporte sur sa façon une prise casque stéreo 3,5mm. L'insertion d'un connecteur de casque mettra les sorties enceintes, caisson de graves et amplificateur en sourdine.

Note: Le SuperUniti contrôle et enregistre les réglages de volume pour le casque et les enceintes séparation.

2.7 Commutateur Signal Ground (Masse signal)

Le SuperUniti est équipé sur son panneau arrêté d'un commutateur Signal Ground (Masse signal) offrant deux positions : Chassis ou Floating. Sélectionnez la position Chassis sauf si le SuperUniti est connecté dans un système hi-fi complenant un autre composant source relié à la terre, ou si un « ronflement » du secteur est audible à travers les enceintes. Si nécessaire, contactez votre revendeur, distributeur ou Naim pour plus d'information.

Note: « Connecté » dans le contexte ci-dessus fait réference à un cable de signal audio analogue qui inclut un branchement à la terre. Les entrées et la sortie numériques du SuperUniti sont isolées de la terre du secteur qu'elle que soit la position du commutateur Signal Ground.

Note : Tous les lecteurs CD de Naim sont mis à la terre ; le commutateur Signal Ground doit donc être régle sur « floating » si l'un d'entre eux est connecté dans le système.

Aucun dommage ne sera causé si le commutateur est régèle sur la mauvaise position, mais la qualité du son pourrait êtreompromise.

Note: Les connexions négatives d'entrée et de sortie analogiques du SuperUnit sont communes pour chaque canal. La terre du secteur (masse) doit toujours être connectée quels que soient les autres équipements utilisés. La masse met principalement à la terre le boîtier et l'écran électrostatique à l'intérieur du transformateur et est connectée au négatif du signal seulement si le commutateur Signal Ground (Masse signal) est réglé sur Chassis. Pour éviter les boucles de renflement, le négatif du signal du système dans son ensemble doit être connecté à la terre en un seul endroit.

2.8 L'interface USB/iPod

Le SuperUniti comporte une interface USB sur sa façon qui est conçue pour la connexion d'appareils Apple iPhone et iPod et de clés USB contenant des fichiers audio. L'interface USB ne doit pas être utilisée à d'autres fins.

Selon les options de réglage choisis (voir section 4.3.5), les batteries d'iPhone et d'iPod seront recharges quand ceux-ci sont connectés à l'interface USB.

2.9 Connexions réseau

Le SuperUniti peut être connecté à un réseau TCP/IP par connexion filaire ou sans fil. La connexion réseau permet au SuperUniti de dire des flux de données de radio Internet ou des fichiers audio stockés sur des serveurs UPnP™, tels que l'UnitiServe ou le HDX de Naim, et sur des ordinateurs et des unités de réseau configurés de façon appropriée.

2.9.1 Connexion réseau filaire

Le SuperUniti comporte sur son panneau arrière une prise Ethernet standard. Pour une connexion réseau filaire, cette prise doit être connectée à une prise Ethernet sur votre routeur réseau.

Installation et connexion du SuperUniti

Note: Du matériel pour Ethernet via réseau électrique peut être utilisé et fournir une méthode simple et pratique de connexion filaire à un réseau domestique. Cependant, suivant les spécificités du câblage du secteur dans chaque environnement domestique, la présence de données relatives au réseau sur le secteur peut comprometertre la qualité du son du système tout entier. S'il est estimé qu'aucun compromis sur la qualité du son n'est acceptable, il faut envisager l'installation d'un câblage de réseau dédié ou l'utilisation d'un réseau sans fil (Wi-Fi).

2.9.2 Connexion à un réseau Wifi

Si le SuperUniti doit être connecté sans fil (en Wi-Fi) à un réseau domestique, l'antenne Wi-Fi fournie doit être branchée à la prise d'antenne Wi-Fi sur le panneau arrière. La configuration de la connexion Wi-Fi sera aussi nécessaire avant que le SuperUniti ne soit capable de se connecter au réseau. Voir section 4.6.1.

Note: Une antenné Wi-Fi à gain élevé optionnelle, la WA5, est disponible. La WA5 peut améliorer la fiabilité de la connexion dans certaines installations. Contactez vous revendeur Naim pour plus d'information.

2.9.3 Réglages du réseau

Lorsque le SuperUniti est initialement expédé, il est réglé de sorte qu'il ne nécessite aucune configuration TCP/IP sur place et pour qu'il puisse se connecter automatiquement à un réseau (il utilise DHCP par défaut). Cependant, si votre SuperUniti a été utilisé aparavant, it est possible que sa configuration réseau ait été alterée et qu'il soit ainsi incapable de se connecter automatiquement. Si cela semble être le cas, assurez vous que DHCP est sélectionné dans le menu Connexion réseau (voir section 4.6 de ce manuel) et redémarrez le SuperUniti. Si le problème persististe, consultez votre revendeur, installerateur ou Naim Audio directement.

Note: Avant de reporter des problèmes de connexion réseau, restaurez les réglages usine et réessayez. Sélectionnez Supprimer réglages à partir du menu Réglages usine. Voir Section 4.12.

Note: Un SuperUniti mis sous tension sans une connexion filaire à un réseau en état de marche ne sera qu'en mesure de se connecter en Wi-Fi à un réseau. Pour utiliser une connexion Ethernet (filaire), éteignez le SuperUniti, connectez le réseau et allumez-le à nouveau.

Note: Pour que la radio Internet puisse fonctionner, le SuperUniti requiert une connexion internet à large bande.

2.10 Automatisation du système (Automatisat. Sys.)

Le SuperUniti peut être relié grâce à Automatisation système à certains lecteurs CD Naim. Cela permet à un lecteur CD Naim d'être commandé à partir des boutons de la façon du SuperUniti, de sa télécommande ou de l'application pour iPhone et iPad n-Stream.

Pour utiliser Automatisation système, connectez la prise Remote Out du panneau arrêté du SuperUnit à une prise Remote In du lecteur CD. Utilisez un cable terminé par une fiche jack 3,5mm à une extrémité et une fiche jack 3,5mm ou phono selon besoin, à l'autre extrémité.

Note: Un jack 3,5mm vers jack 3,5mm stéreo et mono peut être utilisé pour Automatisation système. Si un cable jack 3,5mm stéreo vers fiche phono est utilisé, branche la fiche phono du canal.gauche.

Note: La fonction Automatisation système du SuperUniti est inactivée par défaut. Reportez-vous à la section 4.11 pour une description complète de sa configuration et de son utilisation.

2.11 Commande et interface externes

Le SuperUniti est équipé d'une prise jack 3,5mm Remote in sur son panneau arrêté et d'une prise d'interface mini-USB.

La prise Remote in peut être utilisée pour la commande à distance RC5 du SuperUniti via connexion filaire ou repétateur IR.

La prise mini-USB est utilisé pour les mises à niveau de micrologiciels et l'exécution de tests de diagnostic. Contactez votre revendeur si vous désirez plus de renseignements à ce sujet.

Note:L'interface mini-USB n'est pas conque pour la connexion de clés USB.

Installation et connexion du SuperUniti

3 Fonctionnement du SuperUniti

Vouss pouvez faire fonctionner le SuperUniti à partir des commandes de sa façon, de la télécommande fournie ou de l'application n-Stream pour iPhone et iPad. Le réglage et le fonctionnement du SuperUniti nécessitant de naviguer à travers une interface utilisateur pilotée par menu. Les principes généraux de l'interface sont appliqués à chaque élément constitutif du SuperUniti : cette section du manuel décrit et illustré donc ces principes généraux.

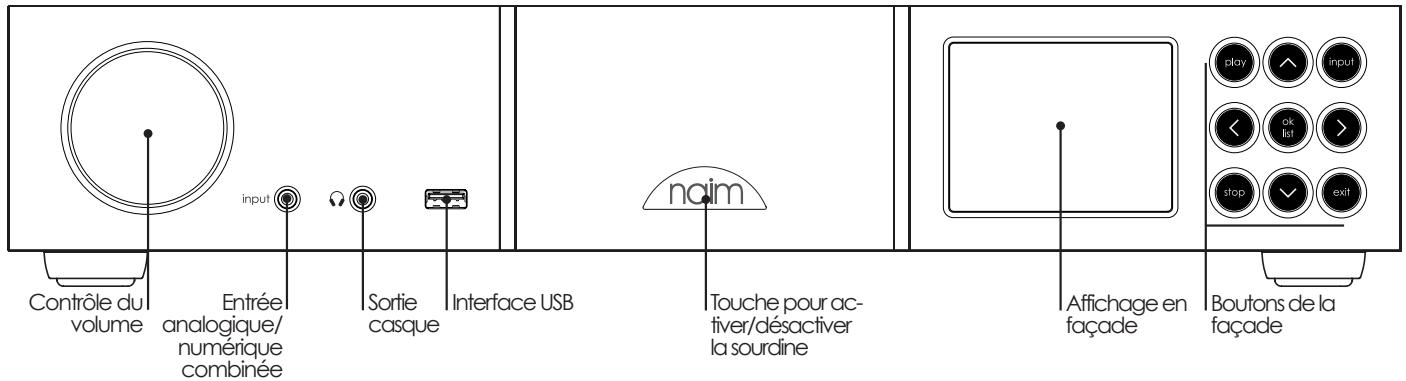

3.1 Caractéristiques de la façade

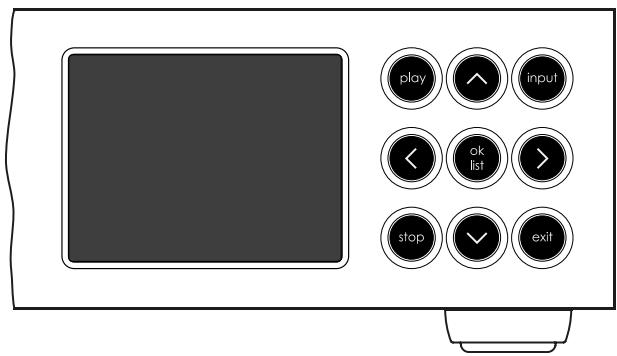

3.2 Boutons de la façon

Les boutons de la façon du SuperUniti fonctionnent comme suit :

play Lit la piste ou station de radio selectionnee.
Navigue vers le haut d'un menu ou d'une liste.
input Sélectionne les entrées du SuperUniti séquentiellement.
< Retourne au menu precedent.
ok/list Entre en mode d'affichage liste. Confirmé la sélection d'un élément du menu.
Avance vers le menu suivant.
stop Arrête la lecture de la piste ou station de radio.
v Navigue vers le bas d'un menu ou d'une liste.
exit Sort du mode d'affichage liste.

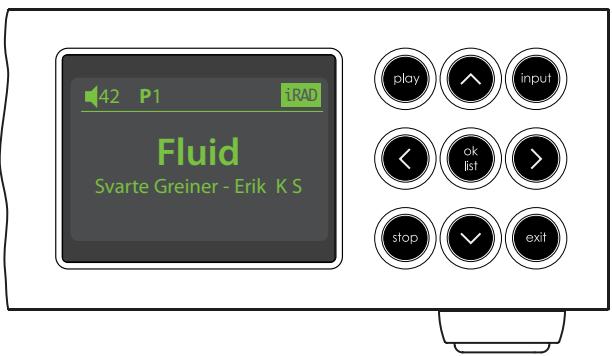

3.3 Ecran d'affichage en façade (mode lecture normale)

En mode lecture normale, l'écran d'affichage du SuperUniti fournit diverses informations sur la configuration en cours, l'entrée sélectionnée et le contenu en train d'être lu. Un écran typique en mode lecture normale est illustré ci-dessus et indique qu'une station iRadio appelée Fluid est en train de diffuser un programme de Svarte Geiner. La station de radio a été enregistrée en tant que préselection 1.

Dans le coin supérieur gauche de l'écran, le niveau de volume 42 est affché ainsi qu'une icône « enceinte » qui indique que le SuperUniti n'est pas mis en sourdine.

Fonctionnement du SuperUniti

3.4 Ecran d'affichage en façade (mode d'affichage liste)

Radio Internet 3/8

Stations ajoutées

Naim's Choice

Localisation

Genre

On entre en mode liste en appuyant sur le bouton ok/list de la façon ou la touche ok/list de la télécommande. Le mode liste est utilisé quand une source du SuperUniti fournit des données qui peuvent être parcourues : une liste de stations de radio ou de pistes, par exemple.

Les listedes affichées dépendront de la source sélectionnée et des données disponibles. Un écran type en mode liste, illustré ci-dessus, présente le menu de radio internet initial.

Dans le coin supérieur droit de l'écran, « 3/8 » dénote que l'élement sélectionné est le troisième sur un total de huit.

Pour naviguer dans les listed et selectionner des éléments, utilisez les touches ou boutons haut (▲), bas (▼) et ok/list de la façade ou de la télécommande. Pour returner en affichage normal, appuyez sur la touche exit de la télécommande ou le bouton exit de la façade.

Note: La touche et le bouton droite (▶) dupliquent la touche ok/list lors de la navigation des menus en mode liste.

Dans les listes longues, les touches numériques/texte de la télécommande peuvent être utilisées pour parcourir la liste plusrapidementpar ordre alphabétique.

3.5 Ecran d'affichage en façade (mode réglages)

On entre en mode réglages en appuyant sur la touche réglages (F) de la télécommande ou en appuyant et maintainant enforcé le bouton ok/list de la façon. Vous aurez ainsi accès à toutes les fonctions de réglage du SuperUniti.

L'illustration ci-dessus représenté le menu d'accueil qui s'affiche quand vous entrez en mode réglages. Le « 1/9 » dans le coin supérieur droit indique que l'élement sélectionné est le premier sur un total de neuf.

Pour naviguer dans les menus de réglages et faire des sélections, utilisez les touches de direction haut (▲), bas (▼) et gauche (▲) de la façon ou de la télécommande pour naviguer dans les menus et le bouton ou la touche ok/list pour confirmer une sélection.

Note: La touche et le bouton croite (▶) dupliquent la touche ok/list lors de la navigation des menus en mode liste.

Pour sortir du mode réglages (), appuyez sur la touche réglages de la télécommande une seconde fois ou appuyez sur la touche exit ou le bouton list de la façon.

Le réglage du SuperUniti est abordé à la section 4.

Note: Si un programme est en cours de lecture quand le SuperUniti entre en mode réglages, il continuera à être lu. Les touches de volume, de sourdine et de transport (lecture, pause, arrêt etc) de la télécommande resteront opérationnelles.

Fonctionnement du SuperUniti

3.6 La télécommande du SuperUniti

La télécommande fournie est une télécommande multifonctionnelle conscience spécialement pour le SuperUniti et les produits de la série Naim Uniti.

Pour installer les piles, retirez le couvercle du compartment à piles et insérez-les dans le compartment en veillant à respecter la polarité. Remettez le couvercle en place.

Les fonctions des touches de la télécommande sont enumeratedres et décrites dans le tableau ci-dessous. Certaines touches changent de fonction quand le SuperUniti est en mode liste/réglages. Les fonctions du mode lecture normale sont indiquées par le texte sur chaque touche et les fonctions du mode liste/réglages sont indiquées par le texte en dessous de chaque touche. Les touches avec seulement une fonction sont enumeratedres dans le tableau à droite.

3.6.1 Touches en modes normal et liste/ réglages

Touché	Mode normal	Modes liste/réglages
numériques text	saisir les chiffres 1 à 9	saisir deslettres dans un texte
0	saisir 0 (zéro)	saisir un espa- dans un texte
L'après del	afficher la liste de préseLECTIONs de radio	supprimer la dernière dette dans un texte

store	afficher le menu de change la casse
↑	préselection de radio d'un texte

input+	seLECTIONner l'entrée	naviguer vers le
▲	suivante	haut du menu

input-	seLECTIONner l'entrée	naviguer vers le
▼	précedente	bas du menu

dépend de l'entrée (voir note)

menu précédent ou recycler d'un caractère dans un texte

►

dépend de l'entrée (voir note)

menu suivant ou avancer d'un caractère dans unTEXE

exit

pas de fonction

sortir du menu en cours sans sauvegarder les changements

list/ok	afficher la liste	confirmer l'action
	des pistes/	ou la sélection
	fonctions dépendante
	de l'entrée

Note: Les attributions des touches de navigation (▲▶▲▼) peuvent être alterées dans le menu de réglage Télecommande. Voir section 4.10.

3.6.2 Touches en mode lecture normale

Touché	Fonction
disp	éteindre/allumer l'affichage du SuperUniti. Affichage de l'horloge si configurée
vol +	augmenter le volume du préamplificateur
vol -	diminuer le volume du préamplificateur
mute	mettre le préamplificateur en sourdine

(repeat)

répéter la piste ou la liste de lecture sélectionnée

(shuffle)

lire des pistes aléatoirement à partir d'une liste

(setup)

afficher le menu de réglages

1 (info)

faire défilier les informations relatives à l'entrée

| | (play/pause)

lire ou mettre en pause

( previous)

aller à la piste/station précédente

( next )

aller à la piste/station suivante

stop	arrêter la lecture

(Reverse)

recul rapide (avec Automatisation système)

(forward)

avance rapide (avec Automatisation système)

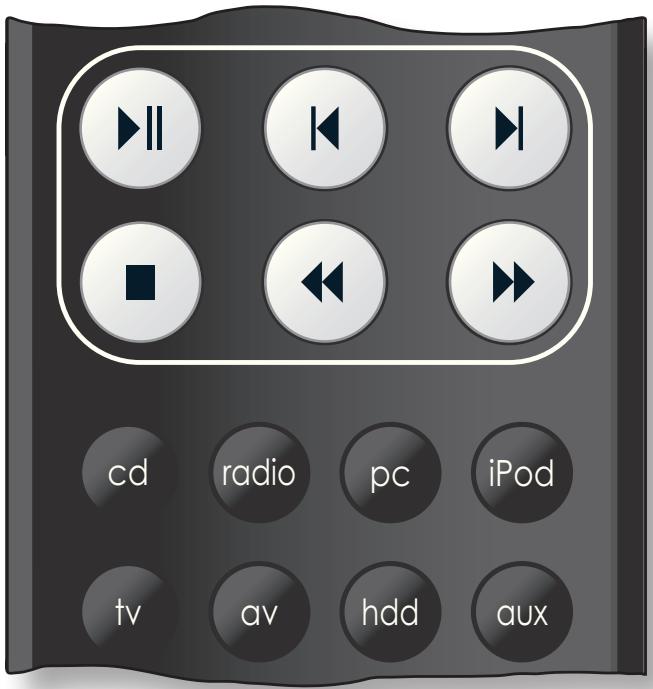

cd	sélectionner les entrées
	Analogique 1 et Numérique 1

radio

sélectionner les entrées FM, DAB et iRadio

pc	sélectionner l'entrée UPnP™

iPod	sélectionner les entrées de la façon et USB/iPod

tv	sélectionner les entrées
	Analogue 2 et Numérique 2

av	sélectionner les entrées
	Analogique 3 et Numérique 3

hdd	sélectionner l'entrée Numérique 4

aux	sélectionner l'entrée Numérique 5

Note: Les attributions des touches de sélection d'entrée peuvent être alterées dans le menu de réglage Télecommande. Voir section 4.10.

Note: L'utilisation d'Automatisation système peut modifier l'action des touches de la télécommande. Voir section 4.11.

Fonctionnement du SuperUniti

3.7 Saisie de texte

Certains écrans de menu du SuperUniti requirent la saisie de texte - pour nommer des entrées par exemple. La saisie de texte est effectuée en utilisant les touches numériques de la télécommande d'une manière similaire à celle de la saisie de texte pour les messages SMS sur les téléphones portables.

Lorsque la saisisie de texte est requise, des pressions multiples sur une touche feront défiler les caractères associés à cette touche. En plus des caractères, la touche preset offre une fonction de suppression de caractères, la touche zéro permet de saisir un espace et la touche store permet de changer la casse des lettres (minuscule/ majuscule). Les touches haut () et bas () feront aussi défiler toutes les lettres disponibles.

L'image agrandie de la télécommande illustre les touches numériques et les caractères associés à chacune d'elles.

Lorsque le SuperUniti vous invite à saisir un texte sur son écran, sélectionnez les caractères à tour de role en appuyant sur la touche appropriée le nombre de fois requis. Confirmez la saisie du texte en appuyant sur la touche ok/list.

3.8 L'application de commande n-Stream

L'application de commande du SuperUniti n-Stream est disponible sur iTunes App Store. n-Stream est compatible avec les modèles iPad, iPhone et iPod touch executant la version 3.1.3 ou ultérieure du logiciel iOS.

3.8.1 Reglage de n-Stream

Avant de pouvoir utiliser n-Stream pour commander votre SuperUniti, vous devez d'abord installer l'application sur votre iPad, iPhone ou iPod touch. Lorsque l'application est installée et que l'iPad, iPhone ou iPod est connecté en wi-fi au même réseau que votre SuperUniti, lancez l'application en touchant son icône.

La sélection de réglage ouvre un menu qui permet

de sélectionner le SuperUniti pour la commande. Touchez le SuperUniti approprié, suivant son identification par son adresse réseau ou son nom (SuperUniti-7ADE et 010.015.000.025 respectivement sur l'illustration ci-dessus).

Note : L'adresse réseau de votre SuperUniti et son nom sont indiqués dans le menu Réglages usine.

Note: Le nom du SuperUniti peut être changé à partir de son menu de réglage. Cela permet d'identifier plus facilement des apparèils individuels dans une installation multiple.

Le menu de réglage permet de sélectionner les options suivantes :

Connexion auto : Sélectionnez I pour une connexion automatique au SuperUniti quand l'application n-Stream est exécutée.

Rester connecté: Si O est sélectionné, l'application n-Stream « s'endormira » après une période d'inactivité. La sélection de I forcera le SuperUnità être continulement actif.

Note: La connexion continue de n-Stream peut vider la batterie de votre iPad, iPhone ou iPod.

Régler alarme Permet d'activer une alarme en jour semaine: de semaine et d'en régler l'heure.

Régler alarme Permet d'activer une alarme en jour weekend : de week end et d'en régler l'heure.

Utiliser langue Hi-Fi : Sélectionnez I pour que votre application n-Stream reflète la langue d'affichage sélectionnée du SuperUniti. Si O sélectionné, l'application n-Stream affichera la langue par défaut de l'iPad, iPhone ou iPod.

Fonctionnement du SuperUniti

Effacer images en cache :

Supprime les illustrations de couvertures d'album stockées par l'application n-Stream.

3.8.2 Utilisation de n-Stream

L'application n-Stream est basée sur trois écrans principaux: l'écran Entrées, l'écran En lecture et l'écran Bibliothèque. Ces écrans sont sélectionnés en touchant les iconônes en haut de l'écran.

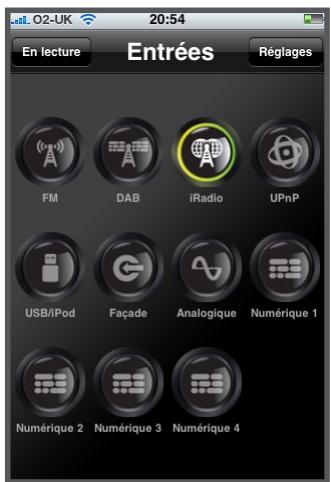

L'écran Entrées permet la sélection des entrées du SuperUniti. Les noms des entrées reflètent ceux spécifiés dans les menus de réglage des entrées du SuperUniti (voir Section 4.3) ou par l'intermédiaire d'Automatisation Système (voir Section 4.9).

L'écran En lecture affiche
l'élement en cours de lecture et fournit les commandes de transport appropriées.
Quand une station radio est en cours de lecture, une icône est aussi affichée pour pouvoir ouvrir un menu de préselection de station, grâce auquel des présections peuvent être soit enregistrées, soit rappelées.

L'écran Bibliothèque
affiche des listes d'éléments disponibles à la lecture pour l'entrée du SuperUniti sélectionnée. L'illustration adjacente montre qu'Allegro Media Server est disponible pour l'entrée UPnP™ du SuperUniti.

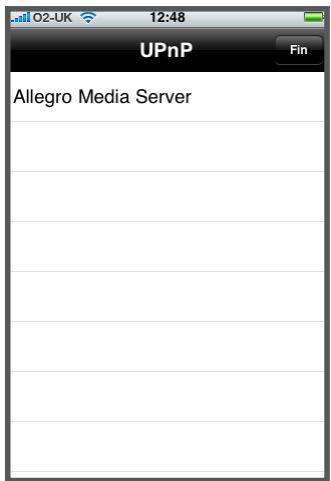

Note : Allegro Media Server est une application qui rend les morceaux et listes de lecture iTunes disponibles sur les lecteurs UPnP™.

La selection d'Allegro Media Server suivi d' éléments dans les listes suivantes permet de désir des listede lecture, albums ou pistes individuels pour la lecture.

Les écrans En lecture et Bibliothèque pour les autres entrées suivant le même protocole de selection des éléments.

Réglages du SuperUniti

4 Réglages du SuperUniti

Une fois que le SuperUniti est installé et que toutes les connexions externes sont faites, il peut être mis sous tension et réglée en vue de son utilisation.

Le degré auquel vous modifierez les réglages par défaut du SuperUniti dépendra des utilisations que vous en ferez et dans qu'elle mesure vous utiliserez ses capacités. Il se peut que vous n'ayez pas du tout besoin de modifier les réglages par défaut ; nous vous encourageons malgré tout à dire cette section du manuel afin d'acquerir une comprhension complète des capacités du SuperUniti. Les paragraphs suivants décrivent chaque menu de réglage du SuperUniti à tour de role, en commençant par l'écran d'accueil du menu réglages.

Mettez le SuperUniti en mode réglages en appuyant sur la touche réglages (f) de la télécommande ou en appuyant et maintainant enforcé le bouton ok/list de la façade. Utilisez les touches de direction de la télécommande ou de la façade pour naviguer à travers les menus de réglages et la touche ok/list pour faire des sélections. Pour sortir du mode réglages, appuyez sur la touche exit.

4.1 L'accueil du menu Régliages

L'accueil du menu de réglages du SuperUniti vous permet d'accéder à once menus de réglage. La fonction de chaque menu est décrite ci-dessous:

Réglages 1/11

Langue

Entrées

Sorties analog.

Connexion réseau

Langue : Permet

de changer la langue utilise dans l'interface utiliseur du SuperUniti.

Entrées: Permet la configuration de divers paramètres pour chaque entrée externe et interne.

Enceintes: Configure les options de sortie enceinte du SuperUniti.

Casque : Configure les options de sortie casque du SuperUniti.

Connexion réseau : Configure les réglages de connexion réseau.

Sortie numérique: Configure les réglages de la sortie numérique du SuperUniti.

Façade: Configure les caractéristiques de l'affichage.

Horloge et alarme : Configure l'horloge et l'alarme.

Télécommande: Permet d'attribuer des entrées à des touches spécifiques de la télécommande. Permet aussi la configuration des touches de navigation (▲ ▲▼) de la télécommande.

Automatisation Permet de configurer l'automatisation système: du système.

Réglages usine: Permet d'intéroger le statut du SuperUniti, de vérifier les commandes de la télécommande, de supprimer toutes les préseLECTIONs de l'utilisateur, de réinitialiser Automatisation système et de rétablier les réglages d'usine.

Chacun des once menus est décrit en détails dans les sections suivantes. Utilisez les touches haut (▲) et bas (▼) et ok/list de la télécommande pour selectionner un menu de réglage.

4.2 Le menu Langue

Le menu Langue permet dechanger la langue de l'interfaceutilisateur du SuperUniti. Entrez enmode réglages et utiliser la touche

ok/list de la télécommande pouselectionner Langue. Utilisez lestouches haut (▲) et bas (▼) et

ok/list de la télécommande pour selectionner une langue. Sortez du mode réglages en appuyant sur la touche exit.

4.3 Le menu Entrées

Le menu de réglage des entrées permet de spécifique

un nombre de paramètres pour chaque source interne et entrée externe du SuperUniti.

Ces paramètres définissant comment le contrôle des entrées du SuperUniti fonctionne. Les options disponibles pour chacun sont décrites dans les sections suivantes. Trois paramètres sont communs à toutes les entrées :

Activé: Active ou désactive l'entrée et affiche ou cache tout menu qui y est associé.

Nom: Permet à des noms spécifique par l'utilisateur d'être attribués aux entrées. Utilisez la télécommande pour saisser le texte.

Ajustement vol: Permet au niveau relatif de chaque entrée d'être ajusté afin que chacune soit approximativement à volume égal. Ajustez en utilisant les touches et de la télécommande.

Réglages du SuperUniti

4.3.1 Entreé FM

Paramètre

Options

Activé :

Oui / Non

Nom :

Définissable par l'utilisateur

FM

4/4

Activé

Oui

Nom:

FM

Ajustement vol : 0

Sensibilité

Moyenne

Ajustement vol: ±10dB

Sensibilité: Moyenne / Elevée. Règle la puissance du signal FM requise pour que le SuperUniti puisse identifier une station FM.

4.3.2 Entre DAB

Parametre

Options

Activé :

Oui / Non

Nom :

Définissable par

I'utilisateur

DAB

4/4

Activé :

Oui

Nom:

DAB

Ajustement vol :

10 × 20

Rescanner stations

Ajustement vol: ±10dB

Note:L'entrée DAB du SuperUniti n'est pas disponible sur les apparèils distribués dans les territoires où la radio DAB (Digital Audio Broadcasting) n'est pas émise.

4.3.3 Entre iRadio

Paramètre

Options

Activé :

Oui / Non

Nom :

Définissable par

I'utilisateur

iBar

4/5

Activé:

Oui

Nom:

iRadio

Ajustement vol:

10 × 25

Deconnex,auto:

Non

Ajustement vol: ±10dB

Deconnex. auto : Sélectionnez le temps. L'option Deconnex. auto est offerte afin que les limites de téléchargement de données imposées par certains fournisseurs d'accès internet ne soient pas dépassées par inadvertance quand un SuperUniti est laissé connecté à la radio internet.

Historique nav : Oui / Non. Si Oui est spécifique, le SuperUniti sélectionnera la dernière station écoutee si elle est disponible quand le mode liste est sélectionné. Si Non est spécifique, le SuperUniti affichera le menu de selection de station supérieur.

4.3.4 Entre UPnP™ (Réseau)

Parametre

Options

Activé :

Oui / Non

Nom :

Définissable par

I'utilisateur

UP1

3/3

Activé :

Oui

Nom:

UPnP

Ajustement vol :

10 × 20

Historique nav.:

Oui

Ajustement vol: ±10dB

Historique nav.: Oui / Non. Si Oui est spécifique, le SuperUniti se rappellera le dernier dossier utilisé si le serveur UPnP™ est toujours disponible. Si Non est spécifique, le SuperUniti affichera la liste complète des serveurs disponibles.

Définissable par l'utilisateur

Ajustement vol: ±10dB

Historique nav : Oui / Non. Si Oui

est spécifique, le SuperUniti affichera automatiquement le dernier dossier utilisé sur la clé USB. Si Non est spécifique, le dossier du niveau supérieur sera affiché.

Charger:

Toujours / Jamais. La recharge de la batterie de l'iPod a tous jours lieu quand l'iPod est connecté ou n'a jamais lieu.

Note: L'option de ne pas recharger est proposée parce que la qualité du son de l'iPod est légèrement réduite quand la recharge et la lecture ont lieu simultanément. Cela signifie par conséquent que l'iPod peut se retrouver à cours d'énergie pendant la lecture via SuperUniti.

4.3.6 Entre en façade

Paramètre

Options

Activé :

Oui / Non

Nom :

Définissable par l'utilisateur

Ajustement vol: ±10dB

Format: Auto / Analogue / Numérique. Si Auto est spécifique, l'entrée enFORMANCE défectora automatiquement le format du signal audio (analogue ou numéroique) et configurera l'entrée de manière appropriée. Spécifier Analogue ou Numérique fixera le format de l'entrée enFORMANCE.

4.3.7 Entrées numériques du panneau arrière

Parametre

Options

Activé :

Oui / Non

Nom :

Définissable par l'utilisateur

Ajustement vol: ±10dB

Source instable : Oui / Non. Sélectionnez Non sauf si le SuperUniti montre des difficultés à se caler sur un signal numérique. La sélection de Oui permettra au SuperUniti de se caler sur des signaux numériques instables, mais la qualité du son sera légèrement dégradée.

4.3.8 Entrée analogue du panneau arrêté

Parametre

Options

Activé:

Oui / Non

Nom:

Définissable par l'utilisateur

Ajustement vol: ±10dB

USB/iPod

5/5

Nom:

iPod

Ajustement vol.

10 × 25

Historique Nav :

Non

Charger:

Toujours

Analogue 1

1/4

Active:

Oui

Nom :

Analogue 1

Ajustement

tvol: 0

AV volume fixe

Non

Réglages du SuperUniti

AV volume fixe: Oui / Non. Si Non est sélectionné, l'entrée se comportera normalement. Si Oui est sélectionné, l'entrée fonctionnera à un volume fixe et le contrôle du volume du SuperUniti sera désactivié. Cela permet l'utilisation du SuperUniti dans des systèmes AV multicanaux où le contrôle du volume est assure par le proceseur AV. Faîtes attention quand vous sélectionnez AV volume fixe.

4.4 Le menu Enceintes

Le menu de réglage des enceintes permet de configurer l'amplificateur interne du SuperUniti et les sorties préamplificateur et caisson de graves.

Paramètre Options

Type: Interne seul / Externe / Ttes sorties.
Volume maxi: 0 à 100 (ajustez en utilisant les touches ⋆ et ⋅ de la télécommande)

Balance: -10 à + 10 (ajustez en utilisant les touches et de la télécommande)

Les options Amp spécifique l'utilisation de l'amplificateur de puissance interne du SuperUniti et activent ou désactiver les sorties préamplificateur et caisson de graves.

Sélectionnez Interne seul si aucun amplificateur externe ou caisson de graves ne sont utilisés. Les sorties préamplificateur et caisson de graves sont désactivées quand Interne seul est sélectionné.

Sélectionnez Externe si un amplificateur de puissance externe est utilisé à la place de l' amplificateur de puissance interne du SuperUniti. Les sorties préamplificateur et caisson de graves sont activées quand Externe est sélectionné.

Sélectionnez Tles sorties si un amplificateur de puissance externe ou un caisson de graves sont utilisés en konjection avec l' amplificateur de puissance interne du SuperUniti.

Les paramètres Volume Maxi et Balance des enceintes spécifique le volume maximal permet et la balance des canaux respectivement.

4.5 Le menu Casque

Le menu de réglage du casque permet au paramètre Volume maxi d'être spécifique :

Paramètre Options

Volume maxi: 0 à 100 (ajustez en utilisant les touches et

4.6 Le menu Connexion réseau

Le menu Connexion réseaupermét d'adapter les paramètresde réseau du SuperUniti aurouteur et au réseau. Les options sont énumérées et décrites dansles sections suivantes :

Paramètre Options

Nom: Définissable par l'utilisateur (saisie de texte)
Défaut: Super-xxxxx

WiFi : Non utilisé / Noms Réseau WiFi

Statut: Connecté / Pas de signal / Echec ident / Occupé / Etc.

DHCP: Oui / Non

MAC: Affiche l'adresse MAC du SuperUniti.

Le paramètre Nom permet au nom par défaut du réseau du SuperUniti d'être changé.

Le paramètre WiFi permet de désirir un réseau WiFi et de s'y joindre. Voir notes détaillées sur le réglage d'un réseau WiFi en Section 4.6.1 ci-dessous.

Le statut du réseau affiche le statut de la connexion réseau en cours.

Le paramètre DHCP permet de modifier les réglages réseau du SuperUniti. Dans la plupart des cas, il sera approprié de selectionner Oui et de laisser le SuperUniti régèle sur DHCP. Voir notes sur les connexions réseau non-DHCP en Section 4.6.2 ci-dessous.

Note : Les apparèils installés sur un réseau ont une adresse IP grâce à laquelle ils sont identifiés par tous les autres éléments du réseau. DHCP est un ensemble de règles qui permet l'allocation automatique d'adresses pendant que les apparèils se connectent (ou sont allumés lors de la connexion) au réseau. Le SuperUniti est réglé par défaut pour utiliser DHCP.

Note: Si le SuperUniti est connecté au réseau via WiFi et via ethernet (câblé) à la fois, la connexion ethernet prendra la priorité.

4.6.1 Réglage de la connexion réseau WiFi

Si le paramètre WiFi est sélectionné dans le menu Connexion Réseau, le menu Sélectionnez Réseau affichera

une liste des réseaux disponibles. La possibilité de ne pas utiliser une connexion WiFi est aussi offerte. Utilisez les touches haut (▲) et bas (▼) de la télécommande pour parcourir la liste et la touche ok/list pour sélectionner un réseau.

Note: Le SuperUniti est compatible avec la plupart des standards Wi-Fi communément utilisés. Les routeurs compatibles avec les normes 802.11b et 802.11g fonctionnement, mais ceux qui sont compatibles avec 802.11n sont recommends pour lesassageurs résultats.

Réglages du SuperUniti

Note : Comme avec tout autre équipement de réseau sans fil, la fiabilité de connexion du SuperUniti sera affectée à la fois par la performance du routeur réseau et la qualité du signal Wi-Fi. Pour minimiser la possibilité d'une faible fiabilité de connexion, le SuperUniti ne devrait pas être connecté aux sources audio en réseau en plus d'un « fronçon » . Si d'autres « fronçons » sont nécessaires entre le SuperUniti et les sources audio en réseau, ceux-ci doivent être câblés.

Note: Le SuperUniti ne un peut pas connecter à un réseau WiFi « cache ».

Si le réseau seLECTIONné est sécurisé et requiert une phrase de passer ou une clé d'accès pour la connexion, le SuperUniti affichera un message d'alerte. Appuyez alors sur la touche ok/list de la télécommande pour ouvrir un écran de saisie de texte et saisir la phrase de passer ou la clé d'accès.

Utilisez les touches numériques/
texte de la télécommande pour
saisir la phrase de passer ou la
clé d'accès en respectant bien
les majuscules et les minuscules.
Appuyez sur la touche ok/list
de la télécommande lorsque
la saisie est terminée.Dans
l'illustration, la phrase de passer
est «flatfish »

Si la connexion au réseau est réussie, le SuperUniti affichera un écran de confirmation.

Si une phrase de passer ou une clé d'accès Incorrecte est saisie, le SuperUniti affichera un message d'alerte.

Note : Comme mesure de sécurité, un routeur peut aussi exiger la saisie de l'adresse MAC du SuperUniti avant de l'autoriser à se joindre au réseau WiFi. Ce type de sécurité est connue sous le nom de « filtrage par adresse MAC » L'adresse MAC du SuperUniti est indiquée à la page « Réglages usine > Statut du système » .

Note: La phrase de passer / clé d'accès est créé quand le routeur WiFi est initialement configuré et peut être un mot ou une série de lettres et de nombres. Si la phrase de passer / clé d'accès n'est pas connue, vérifie la page de configuration du routeur ou avec la personne qui a initialement installé le routeur.

Note: Si un routeur offre la possibilité de configurations à securités multiples, le SuperUniti offrira automatiquement la plus sécurisée.

Note: Si une sécurisation WEP est utilisé, le routeur doit être régle sur authentification « auto » ou « ouverte »

Si le réseau seLECTIONné n'est pas sécurisé et ne requiert pas de phrase de passer ou de clé d'accès pour le joindre, le SuperUniti affichera un message d'alerte. Appuyez sur la touche

ok/list de la télécommande

pour connecter immédiatement le SuperUniti au réseau et afficher l'écran de confirmation.

Note : Les difficultés de connexion sans fil peuvent parfois être résolues en changeant de canal de connexion sans fil dans les réglages du routeur.

4.6.2 Connexion à un réseau non-DHCP (statique)

Si DHCP est dé-selectionné dans le menu Connexion réseau, cinq autres paramètres seront affichés.

Connexion réseau	3/7
IP:	192.168.0.80
Masq:	255.255.255.0
Passerelle:	192.168.0.1
DNS1:	192.168.0.1

Paramètre Options
IP : Définissable par l'utilisateur (saison numérique) défaut: 192.168.0.80
Masque : Définissable par l'utilisateur (saison=numérique) défaut: 255.255.255.0
Passerelle : Définissable par l'utilisateur (saison=numérique) défaut: 192.168.0.1

DNS1: Définissable par l'utilisateur (saisie numérique) défaut: 192.168.0.1

DNS2: Définissable par l'utilisateur (saisie numérique) défaut: 192.168.0.1

Ces réglages permettent au SuperUnit de se connecter à un réseau en utilisant une adresse IP fixe. En selectionnant chacun d'eux à tour de role, des écrans de saisie numériques seront affichés et devront être complétés par les éléments appropriés de l'adresse IP. Consultez la documentation de votre routeur pour plus de d'information sur la spécification des éléments de configuration d'une adresse IP fixe.

4.7 Le menu Sortie numérique

Le menu Sortie numérique
permét d'activer la sortie
numérique du SuperUniti et de configurer le format de son signal de sortie.

Sortie Digital	1/2
• Activé :	Non
Sortie :	Native

Parametre Options

Activé: Oui / Non

Sortie: Native / 96kHz 24bit. Si Native est sélectionné, le format de la sortie numérique reflètera le format de l'entrée. Si 96kHz 24bit est sélectionné, la sortie sera ré-échantillonnée à une résolution de 96 kHz et 24 bits.

Réglages du SuperUniti

4.8 Le menu Ecran en façade

Le menu de réglage de l'écran en façade permet de modifier le comportement de l'écran d'affichage de la façade, l'illumination du logo, l'affichage de l'horge et la mise en sourdine par toucher du logo.

Ecran en façade 1/5

Arret si sourdine: No

Arrêt auto : 2 mins

Afficher horloge: Non

Arret logo Si sourd

Les options sont énumérées et décrites dans les sections suivantes :

Paramètre Options

Arrét si sourdine : Oui / Non

Arretauto: Sélectionneràpartirdelaiste

Afficher horloge : Oui / Non

Arrêt logo : Si sourdine / Si écran off / Toujours / Jamais

Logo sourdine : Oui / Non

Quand Arret si sourdine est selectionné, l'écran du SuperUniti s'éteindra si celui-ci est mis en sourdine. Arret auto détermine la durée pendant laquelle l'écran restera allumé après l'exécution de la première opération d'interface. Des durées variant de 10 secondes à 1 heures peuvent être selectionnées.

Note: Si l'écran a été étée en utilisant la touche disp de la télécommande, ce réglage aura toujours la priorité sur le réglage Arrêt auto. L'écran s'allumera toujours brievement quand des commandes de contrôle sont reçues.

Avec le réglage Afficher horloge, vous pouvez désir d'afficher l'horloge quand d'autres réglages d'affichage sont éteints.

Note: Si Afficher horloge est régèle sur «Oui» et Arrêt logo est régèle sur «Si sourdine», l'intensité lumineuse de l'affichage de l'horloge diminuera automatiquement 10 secondes après la sélection de la sourdine.

Les réglages Arrêt logo sélectionnent les circonstances dans lesquelles l'illumination du logo de la façade s'éteindra. Le réglage Logo sourdine active ou désactive la fonction de sourdine par toucher du logo sur la façade.

4.9 Le menu Horloge et alarme

Le menu de réglage Horloge et alarme permet de régler l'horloge du SuperUniti et de configurer les alarmes.

Horloge et alarme 1/5

Régler alarme semaine

Régler alarme weekend

Ajuster fuseau hor.

Resyncheurvietanet

La sélection de Régler alarme

semaine ou de Regler alarme

weekend ouvre un menu qui offreet les options et parametes suivants :

Parametre Options

Activé

Weekday Alarm 1/4

Active: Non

Heure alarme: 07:00

07:00. La sélection de l'heure ouvre un écran qui permet de régler l'heure de l'alarme en utilisant les touches de navigation (▲▼◇▶) et les touches numériques de la télécommande.

Changer source

Les entrées externes ou les préseLECTIONs de radio du SuperUniti peuvent être sélectionnées pour devenir des sources audio de l'alarme.

Note: La radio du SuperUniti ne peut être utilisée en tant que signal d'alarme qu'en utilisant les préseLECTIONs de radio enregistrées.

Volume

1. Le volume audio de l'alarme peut etre regle independamment du volume par defaut du SuperUniti en utilisant les touches haut () et bas () de la telecommande.

Les alarmes semaine fonctionnent de Lundi à Vendredi. Les alarmes weekend fonctionnent Samedi et Dimanche.

Note: Le SuperUniti n'a pas de tonalité d'alarme par défaut et peut seulement utiliser ses entrées externes ou ses présections de radio en tant que signaux d'alarme. Si l'utilisation d'une alarme est critique, il est important d'être certain que le signal d'alarme sera actif quand l'alarme est programmée à se déclencher. Cela est particulièrement le cas pour les stations de radio internet qui peuvent cesser d'émettre à l'improviste.

La sélection de Ajuster fuseauhor. permet deCHOISIR le fuseuahoraire dans lequel le SuperUnitiest localisé. Les touches haut ( )et bas () de la télécommandesont utilisées pour sélectionner ^+ ou - par rapport à GMT (Tempsmoyen de Greenwich).

Time Zone

±00:00

Note : L'horloge du SuperUniti ne s'ajuste pas automatiquement pour prendre en compte les passages aux heures avancées locales. Utilisez la fonction Ajuster fuseau hor. pour retarder ou avancer l'heure de maniere appropriée.

La sélection de Resync heures via net permet à l'horloge du SuperUniti de se resynchroniser avec son serveur d'horloge spécifique.

Note : L'horloge du SuperUniti se resynchronise avec son serveur d'horloge internet automatiquement toutes les 24 heures. Si elle ne peut pas connecter, elle ressaiera toutes les 30 minutes.

La sélection de Réglage avancé permet de spécifier un autre serveur d'horloge internet. Contactez votre revendeur Naim local pour plus d'information sur la sélection de serveurs d'horloge.

Réglages du SuperUniti

4.10 Le menu Télecommande

Le menu de réglage de la télécommande permet de modifier l'attribution des entrées du SuperUnit à chaque touche de sélection d'entrée de la télécommande (Diagramme 4.10.4) et de configurer les

Télécommande 1/10

fonctions de ses touches de navigation (Diagramme 4.10.3).

4.10.1 Fonctions des touches de navigation

La sélection du paramètre

Fonction de H/B du menu

Télécommande ouvre un autre menu qui permet de

sLECTIONNER un des deux modes

de fonctionnement des touches haut (▲) et bas (▼) de la télécommande : Changer source et Inactif. Si Changer

source est sélectionné, les touches sélectionneront les entrées et si Inactif est sélectionné, les touches seront désactivées pour ce qui est de la sélection des entrées.

Fonction de H/B 1/2

• Changer source Inactif

La sélection du paramètre Fonction de G/D à partir du menu Télecommande ouvradautres menus qui permettront la configuration des touches gauche ( et droite () independamment pour les entrées USB/iPod, Radios et UPnP™. Les options disponibles pour les entrées USB/iPod et UPnP™ sont Piste, Liste et Inactif. Si Piste est sélectionné, les touches gauche ( et droite () sélectionneron

Fonction de G/D 1/4

• iPod Piste
  Radios Stations
  USB/ Piste
  UPnP Piste

Changer fonction 1/3

Piste
Liste
Inactif

la piste suivante ou precedente. Si Liste est selectionné, les touches remettright le SuperUniti en mode liste, et si Inactif est selectionné, les touches seront désactivées pour ce qui est de la selection des pistes ou du mode liste.

Les options disponibles pour l'entrée Radio sont Station,

Présélection, Liète et Inactif.

Si Station est sélectionné, les touches gauche (↓) et droite

(▶) sélectionneront la station suivante ou précédente. Si

Présélection est sélectionné, les touches sélectionneront la station enregistrée suivante ou précédente. Si Liège est sélectionné, les touches remétront le SuperUniti en mode liste et si Inactif est sélectionné, les touches seront désactivées pour ce qui est de la sélection des stations et des présélections ou du mode liste.

Note: Les actions de bouton de navigation de la façon seront aussi affectées par les changements effectuels dans les fonctions de touche de navigation de la télécommande.

4.10.2 Attribution des touches d'entrée

Jusqu'à quatre entrées peuvent être attribuées à chacune des touches de selection d'entrée de la télécommande. Les

attributions par défaut sont indiquées dans le tableau ci-dessous :

Touchede Entrées du SuperUniti telécommande attribuées

cd: Analogique 1, Numérique 1

tv: Analogique 2, Numérique 2

av: Analogique 3, Numérique 3

hdd: Numérique 4

aux: Numérique 5

Sous les paramètres des touches Haut/Bas et Gauche/Droite, le menu Télecommande affiche la liste des huit touches de sélection d'entrée de la télécommande. La sélection d'une des touches affiche alors la liste des quatre

attributions existantes pour cette touche (y compris les non attribuées). Pour changer une attribution, Sélectionnez le numéro de l'attribution à changer et, à partir du menu suivant, Sélectionnez l'entrée désirée.

Télécommande 4/10

4.10.3 Touches de navigation de la télécommande

Les touches de navigation (▶ ▲▼) sont situées autour de la touche ok/list.

Réglages du SuperUniti

4.10.4 Touches de selection des entrées

Les touches de selection des entrées (cd, radio, pc, iPod, tv, ad, hdd, aux) sont situées au-dessous des touches de transport (▶▶▶).

La sélection de Réglage avancé ouvre un menu qui donne accès à une gamme de paramètres de configuration avancée. Normalement, ces paramètres n'auront pas besoin d'être régés. Si nécessaire, contactez vous revendeur, distributeur ou Naim directement pour plus d'information.

4.12 Le menu Réglages usine

Le menu Réglages usine permet d'afficher des informations sur le statut du système du SuperUnit, d'analyser les commandes de la télécommande, d'effacer les préselections de radio, de réinitialiser automatisation

système et de revenir aux réglages par défaut.

Parametre

Options

Statut du système: Sélectionner pour afficher
Ctrl IR Télocomm.: Sélectionner pour afficher

Effacer présections: Oui / Non

Réinitialiser Auto. Sys.: Oui / Non

Supprimer réglages: Message d'alerte: Réinitialisation.

4.11 Le menu Automatisation système (Automatisat. Syst.)

Lorsque Automatisation système est activé et que la prise Remote Out du SuperUniti est connectée à la prise Remote In d'un lecteur CD Naim, l'application n-Stream du SuperUniti permet de commander l'intégrality du système.

Le menu de réglage Automatisation système comprend deux éléments. Ils sont expliqués dans les paragraphs suivants.

La sélection de Lecteur CD ouvre un menu qui rend disponible la commande du transport des CD à travers l'interface n-Stream du SuperUniti. Sélectionnez Activé pour activer la commande du CD et sélectionnez Entrée utilisée

pour spécifique l'entrée du SuperUniti à laquelle le lecteur CD est connecté.

Note: La commande du transport du CD avec la télécommande du SuperUniti via Automatisation système n'est pas possible. L'application n-Stream doit être utilisé.

L'amplificateur intégré du SuperUniti

5. L'amplificateur intégré du SuperUniti

Le SuperUniti est équipé d'un préamplificateur et d'un amplificateur de puissance à haute performance construits suivant les principes de conception reconnus de Naim. Le préamplificateur est capable de Traits des signaux audio numériques aussi bien qu'analogiques et, en plus de la radio multi-format, de l'interface réseau et de l'interface USB/iPod du SuperUniti, il possède quatre entrées analogiques et six entrées numériques externes.

Pour utiliser l'amplificateur du SuperUniti, il suffit tout simplement de selectionner l'entrée désirée et de régler le niveau du volume d'écoute.

5.1 Sélectionner les entrées

Les entrées peuvent être sélectionnées en appuyant sur le bouton input de la façon ou une des touches de selection d'entrée de la télécommande.

Note: Les touches haut (▲) et bas (▼) de la télécommande ou boutons haut (▲) et bas (▼) de la façon feront défilier et selectionneront des entrées si cette action de touche de navigation a été configurée. Voir Section 4.10.

Note:L'entrée de la façade est sélectionnée automatiquement dés qu'une fiche y est insérée.

En appuyant sur le bouton input de la facade, vous pouvez faire défilé et Sélectionner les entrées dans l'ordre suivant :

Analogue 1, Analogue 2, Analogue 3, Numérique 1, Numérique 2, Numérique 3, Numérique 4, Numérique 5, FM (radio), DAB (radio), iRadio, UPnP™ (réseau UPnP™), USB/ iPod, Façade (analogue/numérique en façade).

Note: Ce sont les noms par défaut des entrées. Ils peuvent être modifiés dans les menus de réglages du SuperUnit. Voir Section 4.3. Les entrées peuvent aussi être désactivées de sorte qu'elles n'apparaissent pas et ne puissant pas être sélectionnées.

En appuyant sur une des touches de sélection d'entrée de la télécommande, vous pouze soit selectionner directement une seule entrée, soit faire défiler un groupe d'entrées. Par exemple, par défaut, en appuyant sur la touche de selection PC, vous sélectionnez l'entrée UPnP™, tandis qu'en appuyant sur la touche de selection d'entrée CD, vous faîtes défiler un groupe comprenant les entrées Analogique 1 et Numérique 1.

Note: Les attributions par défaut des touches de Sélection des entrées peuvent être modifiées dans les menus de réglages du SuperUniti. Voir Section 4.10.2.

La sélection d'une entrée acheminera le signal audio de cette entrée aux sorties du SuperUniti.

Le SuperUniti affichera momentarilyément les noms des entrées au moment où elles sont sélectionnées avant d'afficher des informations qui leurs sont spécifiques, la piste de l'IPod ou la préselection de radio par exemple.

Si une entrée n'est pas opérationnelle (par exemple, s'il n'y a pas de clé USB insérée) quand elle est selectionnée, le SuperUniti affichera un message d'alerte descriptorif.

5.2 Contrôle du volume

Le contrôle du volume du SuperUniti s'effectue en utilisant le contrôle de volume de la façon ou les touches vol- et vol+ de la télécommande. Le contrôle du volume affecte les sorties enceintes, casque, caisson de graves et préamplificateur.

La fonction sourdine met en sourdine les sorties encein- tes, casque et préamplificateur du SuperUniti et est activée

ou désactivée en touchant le logo sur la façon ou en appuyant sur la touche mute de la télécommande. La mise en sourdine est indiquée par le clignotement de l'icone volume sur l'écran.

Note: La fonction de mise en sourdine par toucher du logo peut être désactivée. Voir Section 4.8.

5.3 Affichage de l'amplificateur

En fonctionnement normal, l'écran d'affichage du SuperUniti indique d'abord des informations relatives à l'entrée sélectionnée. Il changera temporairement pour indiquer des ajustements de l' amplificateur tels que le niveau du volume et la mise en sourdine du signal quand ces changements sont exécutés.

5.4 Sorties de signal

En plus de ses sorties enceintes, l'amplificateur intégré du SuperUniti fournit une sortie préamplificateur, une sortie caisson de graves, une sortie numérique et une sortie casque.

La sortie préamplificateur estconque pour la connexion d'un amplificateur de puissance supplémentaire ou d'evolution.La sortie caisson de graves estconque pour la connexion d'un caisson de graves actif.La configuration appropriée de la sortie doit etre selectionnee dans le menu de réglage des Enceintes.Voir Section 4.4.

La sortie numérique permet aux sources du SuperUnit d'être connectées à un convertisseur numérique-analogique externe ou à un préamplificateur avec entrées numériques. Les sources analogiques externes (entretes analogiques de la façade et du panneau arrière) ne sont pas disponibles via sortie numérique. Le format du signal de la sortie numérique peut être configuré dans le menu de réglage de la Sortie numérique. Voir Section 4.7.

Note: Bien que la radio FM du SuperUniti soit fondamentalement une source analogue, le module radio multi-mode numérique les signaux FM pour les rendre disponibles via sortie numérique.

L'amplificateur casque du SuperUniti est capable de piloter la plupart des casques disponibles sur le marché. L'insertion d'une fiche de casque mettra en sourdine toutes les autres sorties du SuperUniti.

5.5 Anomalies de fonctionnement de l'amplificateur : messages d'alerte

Dans le cas peu probable où l'amplificateur de puissance du SuperUniti devient surcharge, dépasse sa température de fonctionnement normale ou montre des signes de dysfontiationnement, sa sortie se mettra en sourdine et l'écran affichera un message d'alerte.

Le tuner radio multi-mode du SuperUniti

6 Le tuner radio multi-mode du SuperUniti

Le SuperUniti comporte un tuner radio multi-mode qui peut receivevoir les transmissions FM et DAB et les flux de radio internet. Le fonctionnement de la FM et du DAB nécessite le branchement d'une antennapropriee à l'entrée antenne du panneau arriere. La radio Internet requiert une connexion internet à large bande via un routeur réseau incorporent un pare-feu (firewall) approprié. Le SuperUniti est capable d'enregister un total de quarante présélections (stations préférences) pour les trois modes de tuner. Sélectionnez l'entrée FM, DAB ou iRadio pour commencer.

6.1 Tuner FM - Rechner des stations

Pour rechercher des stations, appuyez sur les touches prev (K) ou next (H) de la télécommande et le tuner se mettra à balayer la bande FM, en s'arrêtant sur les stations dont le signal dépasse un certain seuil de puissance.

Note: L'icone des deux cercles emboîts l'un dans l'autre dans le coin droit de l'écran indique un signal stéreo.

Note: Le seul de puissance du signal à partir duquel le tuner se bloque et arrêté la recherche de stations peut être modifié dans les menus de réglage du SuperUniti. Voir Section 4.3.1.

Si les stations sont compatibles RDS, leurs noms, et pas uniquement leurs fréquences, seront affichés. Appuyez sur le bouton info (1) de la télécommande pour afficher séquientiellement toute information sur l'émission, le genre de la station s'il est défini, sa fréquence et la puissance du signal. Si les stations ne sont pas compatibles RDS, la touche info n'affichera que la fréquence de la station.

Quand la recherche s'arrête sur une station, vous pouvez appuyer à nouveau sur prev (▶) ou next (▶) pour ignorer la station et repreneure la recherche ou enregistrer la station en tant que préselection en appuyant sur la touche store de la télécommande.

Appuyer sur la touche ok/list de la télécommande permet d'afficher un menu d'options FM à partir duquel vous pouvez selectionner le mode mono. Le mode mono peut parfois être utile pour réduire le bruit et les interférences.

6.2 Tuner DAB - Rechercher des stations

Quand I'entrée Radio DAB du SuperUniti est selectionnée pour la première fois, elle doit rechercher des stations. Sélectionnez l'entrée DAB et appuyez sur la touche ok/list de la télécommande pour commencer la recherche. La progression de la recherche et le nombre de stations trouvées s'afficheront. Quand la recherche est terminée, le SuperUniti ordonnera les stations

alphabétiquement et sélectionnera la première station de la liste.

Les stations DAB peuvent être sélectionnées soit alphabetiquement à tour de role en appuyant sur les touches prev (▶) ou next (▶) de la télécommande, soit en mode liste en appuyant sur la touche ok/list de la télécommande et en parcourant la liste de stations. Utilisez les touches haut (▲) et bas (▼) de la télécommande pour faire dérouler la liste et la touche ok/list pour sélectionner une station. Dans les-listes longues, les touches numériques/texte de la télécommande peuvent être utilisées pour parcourir plusrapidement la liste suivant l'ordre alphabétique.

Une fois la station seLECTIONnée, vous pouvez appuyer sur la touche info (1) de la télécommande pour afficher séquentiellement le genre de la station, la puissance du signal, le début et toute autre information concernant l'émission.

6.3 Tuner iRadio - Rechercher des stations

Lorsque le SuperUniti est connecté à un réseau avec accès à internet à haut débit, il téléchargera automatiquement la liste de stations de radio internet disponibles. Quand l'entrée iRadio est sélectionnée

ultérieurement, un menu en mode liste s'affiche et indique toutes les stations disponibles ordonnées par localisation, genre, localisation du podcast, genre du podcast, nouvelle station et stations les plus populaires. L'écran enterra automatiquement en mode liste et les touches haut (▲), bas (▼), gauche (↓) et ok/ list pourrait donc être utilisées pour parcourir les menus et selectionner les stations. Dans les listedes longues, les touches numériques/texte de la télécommande peuvent être utilisées pour parcourir plusrapidement la liste suivant l'ordre alphabétique.

Quand une station est selectionnée, l'écran du SuperUniti sortira du mode liste pour revenir en mode normal. Pour entrer à nouveau en mode liste afin de continuer à parcourir les listedes et selectionner des stations, appuyez sur la touche ok/list de la télécommande.

En appuyant sur la touche info (j) de la télécommande quand une station est en cours de diffusion, vous pouze afficher le nom de la station (stream), le temps écoulé, des informations sur le flux de données, le niveau de tampon et toute information disponible sur l'émission.

Note: Le niveau de tampon indique la quantité de données stockées dans le SuperUniti et reflète la capacité du réseau à fournir les données au débit nécessaire.

Le tuner radio multi-mode du SuperUniti

Il est possible qu'une station de radio Internet soit « hors ligne » et ne soit pas disponible quand elle est selectionnée. Si cela se produit, un message d'alertes affichera.

Note: Si le SuperUniti est mis en sourdine pendant plus de cinq minutes pendant qu'une station de radio Internet est selectionnée, le flux de données sera interrompu afin d'économiser la bande passante du réseau. Le flux redémarre dés que la sourdine est désactivée.

6.4 Ajouter des stations iRadio

Le site web Naim Radio Guide permet d'ajouter des stations iRadio qui ne font pas partie de la liste standard du SuperUniti. Pour acceder au site et ajouter des stations, veuillez suivre les étapes suivantes.

• A l'aide d'un ordinateur connecté au même réseau que le SuperUniti, accédez à la page: http://naim.vtuner.com
• Entrez l'identification (ID) de votre SuperUnità l'endroit indiqué sur la page web. L'ID de l'appareil est son adresse MAC. Pour connaître votre adresse MAC, allez dans Réglages>Réglages usine>Statut du système>Mac.

Note: Vous pouvez enregistrer un nom d'utilisateur et un mot de passer afin que l'adresse MAC ne soit pas requise lors de visites ultérieures.

Pour ajouter des stations, suivez le lien Mes stations ajoutées et replissee les champ s d'information nécessaires. Cliquez sur la flèche pour compléter la procédure.
- Les stations ajoutées seront alors visibles sur la page d'accueil du site Naim Radio Guide.
Pour acceder aux stations à partir du SuperUniti, selectionnez l'entrée iRadio, puis Stations ajoutées.

6.5 Enregistrer des préselections

Quand la touche store de la télécommande est appuyee, I'ecran affiche un menu qui permet de confirmer I'enregistrement de la presélection et offre la possibilité de renommer ou de supprimer une presélection enregistrée.

La sélection de l'option enregistrer ouvre un menu qui permet d'enregistrer la station en tant qu'une des quarante préseLECTIONs possibles. Faîtes

défiler jusqu'à l'emplacement désiré et appuyez sur ok/list.

La sélection de Renommer permet d'ouvir un menu qui offre la possibilité de renommer une station précédement

enregistree. Naviguez jusqu'à la préselection à renommer et appuyez sur la touche ok/list pour ouvrir un écran de saisie de texte. Utilisez les touches numériques/

texte de la télécommande en mode saisie de texte pour

sLECTIONner les caractères. Appuyez sur la touche ok/list pour sauvegarder le nouveau nom de la préselection. Voir Section 3.7 pour une description complète de la saisie de texte.

La sélection de Supprimer ouvre une liste de préseLECTIONs. Faîtes défilier jusqu'à la préselection souhaïée et appuyez sur la touche ok/list.

Note: Les opérations concernant les préseLECTIONs (enregistrer, renomer ou supprimer) ne peuvent pas etre executées directement en mode liste. La touche store doit etre appuyee quand le SuperUniti est en mode lecture normale pour acceder à ces options.

6.6 Utiliser les préselections

Pour sélectionner une préselection, appuyez sur la touche preset de la télécommande pour ouvrir le menu Présections. Faîtes défilier jusqu'à la préselection souhaïée et appuyez sur la touche ok/list.

Présélections		3/20
1	BBCR3	FM
2	BBCR4	FM
3	91.15MHz	FM
4	BBC 6Mus	DAB

Note: Le menu PréseLECTIONs affiche les préselections enregistrées dans les trois modes de radio du SuperUniti (FM, DAB, iRadio). La selection d'une préselection dans un mode de radio autre que celui en cours fera basculer le SuperUniti automatiquement dans ce mode.

Note: Il est possible qu'une station de radio Internet enregistrée en tant que préselection soit « hors ligne » et ne soit pas disponible quand elle est selectionnée ultérieurement. Si cela se produit, un message d'alerte s'affichera.

Note: Si vous appuyez sur la touche preset, la liste des préseLECTIONs s'affichera, qu'elle que soit l'entrée sélectionnée en cours.

Renommer	3/4
1 BBCR3	FM
2 BBCR4	FM
3 91.15MHz	FM
4 BBCR1	FM

L'interface audio UPnP™ du SuperUniti

7 L'interface audio UPnP™ du SuperUniti

En plus de fournir la connexion réseau nécessaire à la diffusion de la radio internet, l'interface réseau du SuperUniti permet la transmission en continu (streaming) et la lecture de fichiers audio stockés sur des serveurs UPnP™. Le SuperUniti doit être connecté, soit par Wifi soit par cablegath Ethernet, à un routeur réseau. Si le routeur fournit une connexion à internet, il doit incorporer un pare-feu (firewall). Si le SuperUniti est déjà connecté à un réseau, commencez par selectionner l'entrée UPnP™.

7.1 Serveurs UPnP™

Les serveurs UPnP™ comportent une application logicielle qui permet au SuperUnit, ou à tout autre lecteur compatible UPnP™, de dire des fischiers audio stockés et transmis en continu (streaming) par un autre appareil sur le réseau. Le serveur UPnP™ est en général un ordinateur domestique MAC ou PC, bien que certains lecteurs NAS (Netword Attached Storage) comportent une application UPnP™.

Note: Les lecteurs à disque dur UnitiServe et HDX de Naim peuvent être utilisés comme serveurs UPnP ^TM .

La version 11 ou ultérieure de Windows Media™ Player intègre un serveur UPnP™ et il existe aussi une variété d'applications fierces UPnP™ qui sont compatibles avec les systèmes d'exploitation Windows et Macintosh.

Dans le cas du serveur UPnP™ de Windows, les étapes suivantes doivent être suivies avant que de la musique puisse être transmise en continu vers le SuperUniti:

• S'assurer que la version 11 ou ultérieure de Windows Media™ Player est installée
• Activer le partage de fichiers dans Windows Media™ Player. A partir de la boîte de dialogue Options de Media Player, Sélectionner Bibliothèque > configurer le partage... puis Sélectionner Partager mes fichiers multimedia
• S'assurer que le pare-feu (firewall) est configuré pour permettre le partage de fichiers.

7.2 compatibilité des fichiers audio

Les fichiers audio stockés sur les serveurs UPnP™ connectés au réseau peuvent être en format MP3, M4A, Apple Lossless, AAC, LPCM16/24, FLAC, WMA, WAV, AIFF ou Ogg Vorbis. Les fichiers doivent être libres de toute restriction de lecture liée à la gestion des droits numériques tels que le système FairPlay de Apple iTunes.

7.3 Scanner les serveurs et dire des fichiers

Lorsque I'entree UPnPtm du SuperUniti est selectionnee, une liste de serveurs UPnPtm disponibles sur le reseau s'affichera. L'ecran enterra automatiquement en mode liste et les touches haut (▲), bas (▼) et ok/list pourront doncetre utilisées pour parcourir et selectionner le serveur désiré.

Note: Allegro Media Server (montré en illustration) est une application Media Server UPnP™ qui est executée sur des PC Apple ou Windows et

donn e acces à des fichiers media et aux contenus de bibliothèque iTunes à partir de lecteurs media UPnP™ tels que le SuperUniti.

La maniere dont le serveur UPnP™ est installee définira comment les fichiers audio et les listedes lecture qu'il contient seront listedes et affichées. Dans la plupart des cas, l'installation par défaut listera et affichera les fichiers par artiste

et album, mais il se peut qu'une liste par genre et des listedes de lecture prédéfinies soient aussi disponibles.

Note: Les listedes de lecture ne peuvent pas etre generées ou stockées localement par le SuperUniti. Celles-ci doivent risider sur le serveur UPnP™ pour pouvoir etre lues.

La selection d'une des catégories de liste de lecture en utilisant les touches haut (▲), bas (▼) et ok/list permet d'afficher un menu indiquant les éléments qui entrent dans la catégorie sélectionnée. Une catégorie entière peut être

sLECTIONnée pour la lecture en utilisant les touches haut (▲), bas (▼), suivie de play/pause (▶).

Autrement, la sélection d'une catégorie en utilisant les touches haut (▲), bas (▼) suivie de ok/list affichera la liste entière des pistes contenues dans cette catégorie. Les pistes peuvent alors être sélectionnées pour la lecture en utilisant les touches haut (▲), bas (▼) et ok/list.

Dans les listes longues, les touches numériques/texte peuvent être utilisées pour parcourir la liste plusrapidement par ordre alphabétique.

Une fois que la lecture est en cours, l'écran du SuperUniti sortira du mode liste pour revenir au mode normal, mode dans lequel les touches de transport de la télécommande (▶▶▶) peuvent être utilisées pour contrôler la lecture. Pour revenir au mode liste afin de continuer à parcourir la liste et à selectionner des pistes, appuyez sur la touche ok/ list.

En appuyant sur la touche info ( ) de la télécommande pendant la lecture, vous pouvez afficher le nom du serveur, le niveau de tampon, le temps de piste écoulé et des informations relatives au flux de données (fichier audio).

Note: Le niveau de tampon indique la quantité de données stockées dans le SuperUniti et reflète la capacité du réseau à fournir les données au débit nécessaire.

L'interface USB/iPod du SuperUniti

8 L'interface USB/iPod du SuperUniti

Le SuperUniti peut dire des fichiers audio stockés sur des clés USB ou sur des appareils iPod ou iPhone connectés à la prise USB de la façon. Commencez par connecter une clé USB, un iPod ou un iPhone à la prise USB, puis sélectionnez l'entrée USB/iPod.

8.1 Compatibility media et fichiers USB

Les clés USB doivent être au format Windows/DOS (FAT/FAT32) pour pouvoir être utilisées avec le SuperUniti. Les formats Macintosh ne sont pas compatibles.

Le SuperUniti peut dire des fichiers audio USB s'ils sont dans les formats suivants : MP3, M4A, Apple Lossless, AAC, FLAC, WAV, AIFF, WMA et Ogg Vorbis. Les fichiers doivent être libres de toute restriction de lecture liée à la gestion des droits numériques tels que le système FairPlay de Apple iTunes.

8.2 Compatabilité et recharge de l'iPod

L'interface audio USB du SuperUniti est compatible avec les modèles d'iPod de la 5ème génération, tous les modèles d'iPod Touch et les iPhones, iPhones 3 et iPhones 3GS.

Le SuperUniti peut dire des fischiers audio iPod et iPhone s'ils sont dans les formats suivants: MP3, M4A, AAC, WAV, AIFF et Apple Lossless.

La batterie de l'iPod se rechargera par défaut lorsque l'iPod est connecté et qu'une autre entrée du SuperUniti est sélectionnée. Les options de recharge de l'iPod peuvent être modifiées dans le menu de réglages de l'entrée USB/iPod. Voir Section 4.3.5.

8.3 Parcourir et dire des fichiers USB

Lorsqu'une clé USB ou un iPhone ou iPod est connecté, et que l'entrée USB/iPod du SuperUniti est sélectionnée, l'écranenta ra en mode liste et affichera

l'arborescence des fichiers audio stockés. Utilisez les touches haut

USB/iPod

4/18

Brilliant Corners

Grace and Danger.wav

Nelly The Elephant.wav

Solid Air.wav

(), bas () ,gauche (1) et ok/list de la telecommande pour parcourir et selectionner des éléments.

Note: Une clé USB ou un iPod peut être branché ou débranché à tout moment sans risque de dommage.

La sélection d'un dossier affichera la liste des fischiers qu'il contient et la sélection d'un seul fjichier commencerà la lecture. Tous les fischiers contenus dans un dossier seront lus. La lecture peut se faire dans un ordre aléatoire si vous appuyez sur la touche shuffle (2) de la télécommande.

Dans les listes longues, les touches numériques/

texte peuvent être utilisées pour parcourir la liste plusrapidement par ordre alphabetique.

Une fois la lecture en cours, l'écran du SuperUniti sortira du mode liste pour revenir en mode normal, mode dans lequel les touches de transport (▶▶▶) peuvent être utilisées pour contrôler la lecture. Pour revenir en modeliste afin de continuer à parcourir la liste et sélectionner d'autres éléments, appuyez sur la touche ok/list.

Pendant la lecture, appuyer sur la touche info ( ) de la télécommande vous permettra d'afficher séquentiellement des informations relatives au flux de données et le temps de piste écoulé.

Spécifications du SuperUniti

9 Spécifications du SuperUniti

Sorties Audio :	Sortie enceinte Sortie préampli (DIN 4 broches L+R) Sortie caisson de graves (RCA L+R)
Sortie préamp :	775mV, 22Ω
Charge de sortie préamp :	10kΩ minimum
Réponse en fréquence :	20Hz - 50kHz
Rapport signal-à-bruit (SNR) :	80dB
Réponse en phase :	Phase linéaire, phase absolue correcte
Puisance de sortie :	80W par canal pour 8Ω 120W par canal pour 4Ω
Autres sorties :	Casque, jack 3,5mm Numérique S/PDIF, BNC 75Ω (plus adaptateur RCA phono)
Entrée ANTENNE radio :	Type F (plus adaptateur PAL)
Entrées analogiques :	Jack 3,5mm en façade 1 x DIN 5 broches 2 x paires RCA
Entrées numériques :	6 x S/PDIF (1 x coaxiale BNC, 1 x coaxiale RCA, 3 x optiques TosLink, 1 x miniTosLink 3,5mm)
Taux d'échantillonnage de l'entrée numérique :	Coaxiale - 192 kHz, Optique - 96 kHz
Surcharge entrée numérique :	34dB
USB :	Prise sur la façade
Autres entrées :	Ethernet
Entrée IR :	Façade, RC5
Compatibility Wi-Fi :	802.11b, 802.11g et 802.11n. 802.11n recommendé
Interface de mise à niveau :	Mini-USB sur panneau arrière
Commande sourdine :	Logo sur la façade
Formats audio supportés :	Radio Internet (WMA, Flux MP3, MMS) Listes de lecture (M3U, PLS) MP3, M4A, AAC (jusqu'à 320kBits/s, CBR/VBR) Apple Lossless (depuis un iPod) Fichier au format Windows Media (jusqu'à 320kBits/s) LPCM16/24, WAV, FLAC, Ogg Vorbis, AIFF
Tension d'alimentation :	100V, 115V ou 230V, 50/60Hz
Consommation en veille :	35 Watts
Dimensions (H x L x P) :	87 x 432 x 314mm
Poids :	12,8Kg
Poids à l'expédition :	15,5Kg
Dimensions à l'expédition : (H x L x P)	240 x 590 x 500mm
Finition :	Noire
Note : Spécifications sujettes à révision.

Naim Audio Limited

Southampton Road,

Salisbury,

England SP1 2LN

Tel: [phone]

Fax: [phone]

W: www.naimaudio.com
