FRAIMLITE - Meuble de rangement NAIM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble de rangement pour équipement hi-fi
Marque	NAIM
Modèle	FRAIMLITE
Matériau des étagères	Panneau composite en bois plaqué (frêne, cerisier, frêne noir)
Matériau des montants	Aluminium anodisé (naturel ou noir)
Dimensions hors tout (L x P)	643 x 442 mm
Dimensions d'étagère (L x P)	452 x 340 mm
Hauteur de niveau - standard	150 mm (hauteur disponible 131 mm)
Hauteur de niveau - moyen	225 mm (hauteur disponible 206 mm)
Hauteur de niveau - grand	299 mm (hauteur disponible 280 mm)
Hauteur du niveau de base	79 mm
Poids par niveau - standard	3,5 kg
Poids par niveau - moyen	4,1 kg
Poids par niveau - grand	8,25 kg
Poids du niveau de base	8,6 kg
Nombre maximum d'étagères (montants standard/moyen)	6
Nombre maximum d'étagères (montants grand)	2
Charge maximale par étagère	20 kg (estimation)
Fonctions principales	Support antivibratoire, découplage mécanique via interfaces cône et coupelle, amélioration des performances audio
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs et les solvants.
Sécurité	Patins de protection de sol disponibles en option. Kit de sécurité optionnel pour les modèles Fraim (non applicable pour FraimLite).
Pièces détachées et réparabilité	Pièces disponibles auprès des revendeurs agréés NAIM. Réparation par un technicien qualifié recommandée.
Informations générales	Système modulaire évolutif, peut être combiné avec le système Fraim de gamme supérieure. Fabriqué en Angleterre.

FOIRE AUX QUESTIONS - FRAIMLITE NAIM

Quelles sont les dimensions disponibles pour le FRAIMLITE ?

Le FRAIMLITE propose trois hauteurs d'étagère : standard (150 mm, hauteur disponible 131 mm), moyen (225 mm, disponible 206 mm) et grand (299 mm, disponible 280 mm). Le niveau de base a une hauteur de 79 mm. Les dimensions des étagères sont de 452 x 340 mm et l'encombrement total est de 643 x 442 mm.

Quel est le poids maximal supporté par chaque étagère ?

Bien que non spécifié officiellement, la structure en acier et aluminium peut supporter jusqu'à environ 20 kg par étagère, ce qui couvre largement le poids des composants hi-fi standard.

Comment nettoyer le meuble FRAIMLITE ?

Utilisez un chiffon doux et sec pour dépoussiérer. Pour les taches, humidifiez légèrement le chiffon avec de l'eau et essuyez immédiatement. Évitez les produits abrasifs, les solvants et les nettoyants à base d'alcool.

Puis-je ajouter des étagères supplémentaires après l'achat ?

Oui, le FRAIMLITE est modulaire. Vous pouvez acheter des étagères et des montants supplémentaires pour étendre le système jusqu'à un maximum de six niveaux (avec montants standard ou moyen) ou deux niveaux (avec montants grand).

Quelles finitions sont disponibles ?

Les étagères sont disponibles en placage de frêne, cerisier ou frêne noir. Les montants en aluminium peuvent être anodisés en naturel ou en noir.

Le FRAIMLITE est-il compatible avec les appareils d'autres marques ?

Oui, le FRAIMLITE peut accueillir tout appareil hi-fi aux dimensions standards, mais il a été spécifiquement conçu pour optimiser les performances des produits NAIM grâce à son découplage des vibrations.

Quelle est la différence entre Fraim et FraimLite ?

Le Fraim est la gamme de référence avec des sous-tablettes en verre et un double découplage, tandis que le FraimLite est une version d'entrée de gamme avec des étagères en bois plaqué et un seul jeu d'interfaces cône et coupelle. Le FraimLite peut évoluer vers un système Fraim en ajoutant des éléments.

Comment assembler le meuble FRAIMLITE ?

L'assemblage se fait par emboîtement des montants et des étagères, en utilisant les interfaces cône et coupelle fournies. Reportez-vous à la notice de montage incluse pour les étapes détaillées. Aucun outil spécial n'est nécessaire.

Où puis-je acheter des pièces détachées ?

Les pièces détachées (étagères, montants, interfaces) sont disponibles auprès des revendeurs agréés NAIM. Consultez le site www.naimaudio.com pour trouver un distributeur près de chez vous.

Quelle est la garantie du FRAIMLITE ?

La garantie standard est de 2 ans pour les défauts de fabrication. L'enregistrement du produit peut prolonger la garantie. Contactez votre revendeur pour plus de détails.

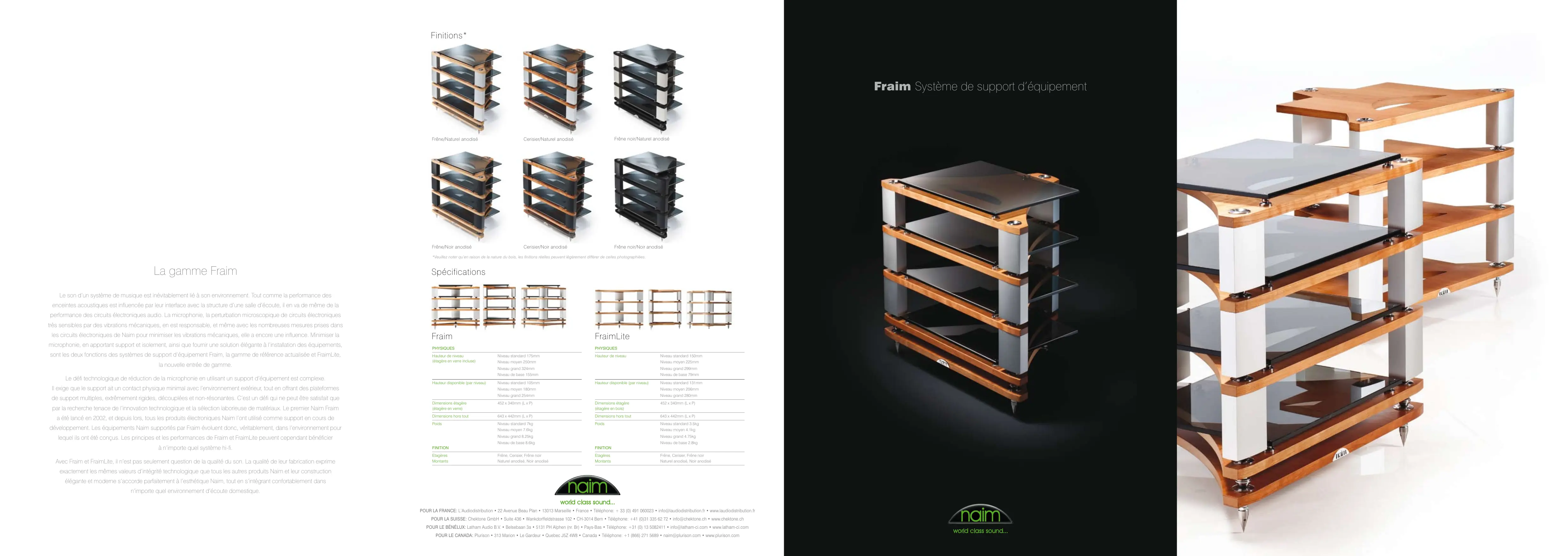

MODE D'EMPLOI FRAIMLITE NAIM

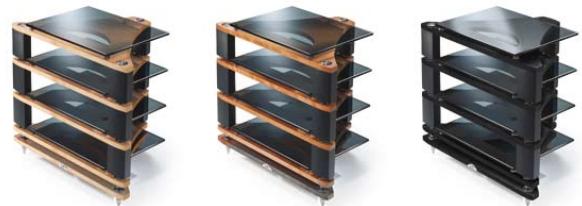

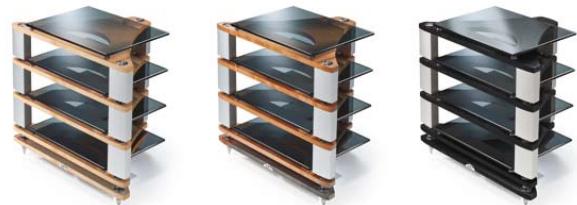

Finitions* Fréne/Naturel anodisé Cerisier/Naturel anodisé Fréne noir/Naturel anodisé

Frêne/Noir anodisé Cerisier/Noir anodisé Frêne noir/Noir anodisé

*Veuillez noter qu'en raison de la nature du bois, les finitions réelles peuvent légèrement différer de celles photographiées.

Le son d'un système de musique est inévitablement lié à son environnement. Tout comme la performance des enceintes acoustiques est influencée par leur interface avec la structure d'une salle d'écoute, il en va de même de la performance des circuits Electroniques audio. La microphonie, la perturbation microscopique de circuits Electroniques très sensibles par des vibrations mécaniques, en est responsable, et même avec les nombreuses mesures prises dans les circuits Electroniques de Naim pour minimiser les vibrations mécaniques, elle a une influence. Minimiser la microphonie, en apportant support et isolation, ainsi que fournir une solution élégante à l'installation des équipements, sont les deux fonctions des systèmes de support d'équipement Fraim, la gamme de référence actualisée et FraimLite.

La nouvelle entrée de gamme.

Le défi technologique de réduction de la microphonie en utilisant un support d'équipement est complexe. Il exige que le support ait un contact physique minimal avec l'environnement extérieur, tout en offrant des plateformes de support multiples, extrêmement rigides, découpées et non-résonantes. C'est un défi qui ne peut être satisfait que par la recherche tenace de l'innovation technologique et la sélection laborieuse de matériaux. Le premier Naim Frame a été lancé en 2002, et depuis lors, tous les produits électroniques Naim l'ont utilisé comme support en cours de développement. Les équipements Naim supportés par Frame évoluant donc, véritablement, dans l'environnement pour lequel ils ont été conçus. Les principes et les performances de Frame et FrameLite peuvent cependant bénéficier

An'importe quel système hi-fi.

Avec Fraim et FraimLite, il n'est pas seulement question de la qualité du son. La qualité de leur fabrication exprime exactement les mêmes valeurs et intégrée technologique que tous les autres produits Naim et leur construction élégante et moderne s'accorde parfaitement à l'esthétique Naim, tout en s'intégrant confortablement dans

n'importe quel environnement d'écoute domestique.

Fraim

FreamLite

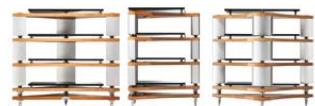

PHYSIQUES

Hauteur de niveau (étagère en verre incluse)	Niveau standard 175mm
	Niveau moyen 250mm
	Niveau grand 324mm
	Niveau de base 155mm

PHYSIQUES

Hauteur de niveau	Niveau standard 150mm
	Niveau moyen 225mm
	Niveau grand 299mm
	Niveau de base 79mm

Hauteur disponible (par niveau) Niveau standard 105mm

Niveau moyen 180mm

Niveau grand 254mm

Hauteur disponible (par niveau) Niveau standard 131mm

Niveau moyen 206mm

Niveau grand 280mm

Dimensions (étagre) 452 × 340mm ( × ) (étagre en verte)

Dimensions hors tout	643 x 442mm (L, x P)
Poids	Niveau standard 7kg
	Niveau moyen 7.8kg

Dimensions étagère (étagère en bois) 452 x 340mm (L x P)

Dimensions hors tout	643 x 442mm (L x P)
Poids	Niveau standard 3.5kg
	Niveau moyen 4.1kg

Niveau grand 8.25kg Niveau de base 8.6kg

FINITION
Etaglières	Frère, Cerisier, Frère noir
Montants	Naturéral anodisé, Noir anodésé

world class sound..

POUR LA FRANCE: L'Audiodistribution • 22 Avenue Beau Plan • 13013 Marseille • France • Téléphone: [phone] • [e-mail] • www.laudiodistribution.fr

POUR LA SUISSE: Chektone GmbH • Suite 436 • Wankdorffeldstrasse 102 • CH-3014 Bern • Téléphone: [phone] • info@chektone. ch • www. chektone. ch

POUR LE BENELUX: Latham Audio B. V. • Belsebaan 3a • 5131 PH Alphen (nr. Br) • Pays-Bas • Téléphone: [phone] • info@latham-ci. com • www. latham-ci. com

POUR LE CANADA: Plurison • 313 Marion • Le Gardeur • Quebec J5Z 4W8 • Canada • Téléphone: [phone] • info@plurison. com • www. plurison. com

Verre

verre trimp 10 mm. Source d'approvisionnement spécifique sélectionnée appeux tests d'é coup FrainSEMiquet.

Roulement à bille

Sous les sous-lêtes en vertre de Fraim. En acier tiempo chroma et en l'air.

Douille

Touille a balle de supporte la sous-tablete en verre. Fabriques sur mesure en acier inoxydable temporaire. Fraimement.

Tige

Fixe téléopammenent de la sous-tablette en verre. Fabrication su mesure en acier inoxidabie tempéré. Framer.

Étagère

Rétention et espèce à monter à l'interface de l'étagère. Fabriqué sur mesure en acier incorporé.

surface de contact sur mesure en tempé.

Goujon

Réunir les éléments de rayonnement ensemble. Aileroplanqué zinc.

Ecrou

Sécurité I assemblage de Frame et FrameLite. Acier plaqué quartz.

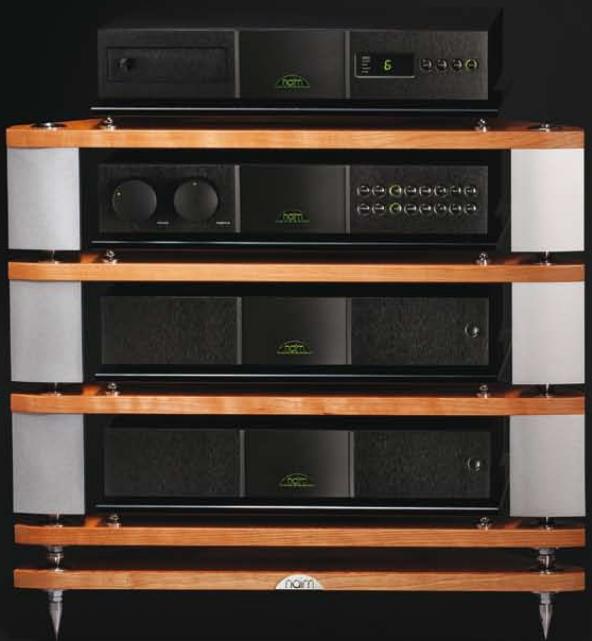

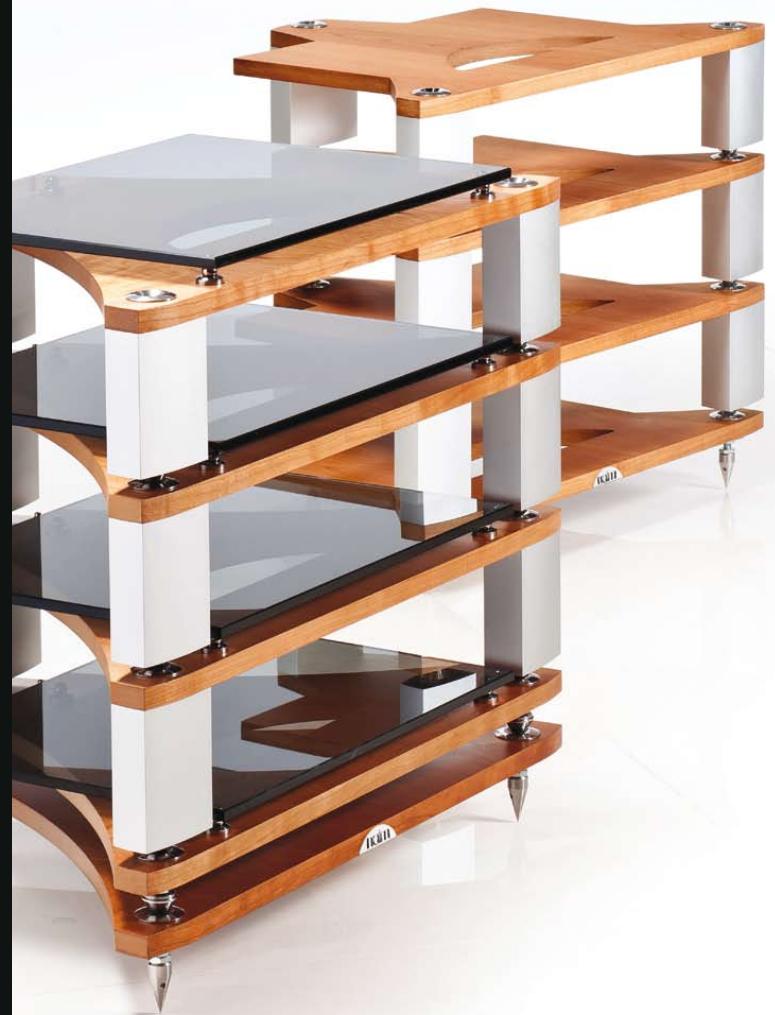

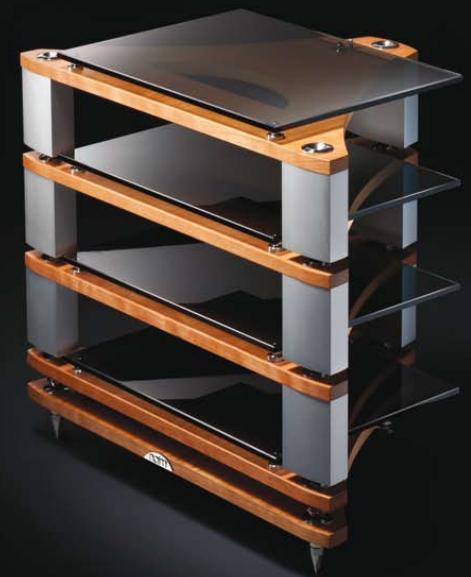

Frais système de support d'équipement de référence

Frame représente la première fois que toutes les ressources technologiques d'un fabricant d'audio haut de gamme ont été déployées pour la conception d'un meuble pour hi-fi. La performance de Frame démontre parfaitement que Naim sait comment supporter au moins son propre matériel électronique. Frame apporte plus de détails, de rythme et d'accord à la musique, travaillant en harmonie avec la philosophie de Naim qui donne aux fondements de la musique - hauteur tonale, cadence et dynamique - la priorité.

Un module Fraim comprend deux éléments fondamentaux : un niveau de base et de multiples niveaux d'étagère. Le niveau de base offre une fondation à trois points stable et non-résonnante qui découple les niveaux d'étagère supérieurs à travers deux séries de trois interfaces de contact minimal. Chaque niveau d'étagère compte donc, en plus d'un premier joint de trois interfaces à côté et coulée, une sous-tablette en verre soutenue par un peu supplémentaire de trois interfaces à coupee et roulement à bille. Fraim repose sur le contrôle que des interfaces de contact minimal successives découplent progressivement la transmission d'énergie mécanique. Ce inclut les microvibrations créées quand les produits sont immergés dans un champ sonore et celles générées par tous les produits pendant leur fonctionnement, y compris les alimentations électriques. Dans le même temps, les interfaces fournissent un plan de référence fixe sur lequel les systèmes d'isolation interne de chaque élément électronique peuvent fonctionner de manière optimale. En outre, les options de hauteur d'étagère sont configurées pour faire en sorte que l'interaction du champ magnétique entre les produits électroniques soit réduite au minimum.

Le choix des matériaux de Fraim est aussi important que l'arrangement de ses composants. Acier super dur inoxydable, verre tempé sélectionné à la suite de tests d'écoute intensifs, extrusion en aluminium anodisé à section totale et composites en bois plaqués contribuant à produire un support d'équipement à la performance parfaite et qui compte parfaitement l'esthétique Naim.

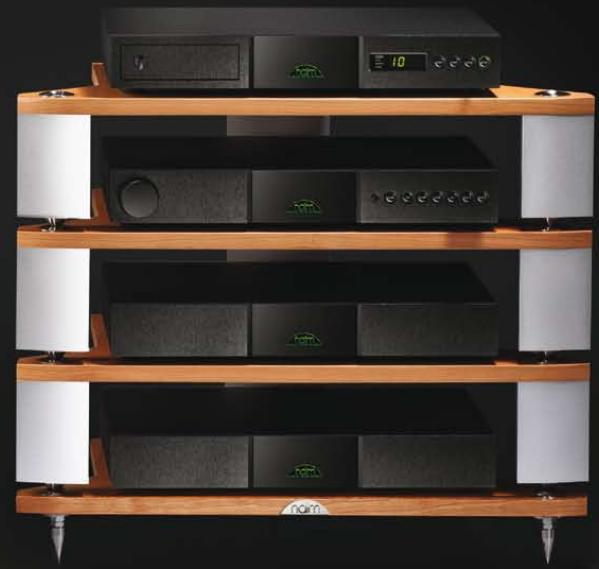

FraisLite système de support d'équipement d'entrée de gamme

FraisLite rend comme plus de départ les concepts et les composants de base de Fraim et revient aux fondamentaux pour créer un meuble hi-fi d'entrée de gamme pour des systèmes Naim moins ambitieux ou des budgets moins élevés. Cependant, ce retour aux fondamentaux n'implique pas une performance ou une qualité esthétique moindres. La philosophie du concept Fraim dans son ensemble est basée sur l'intégrité technologique, et cette philosophie s'exprime pleinement dans FraimLite.

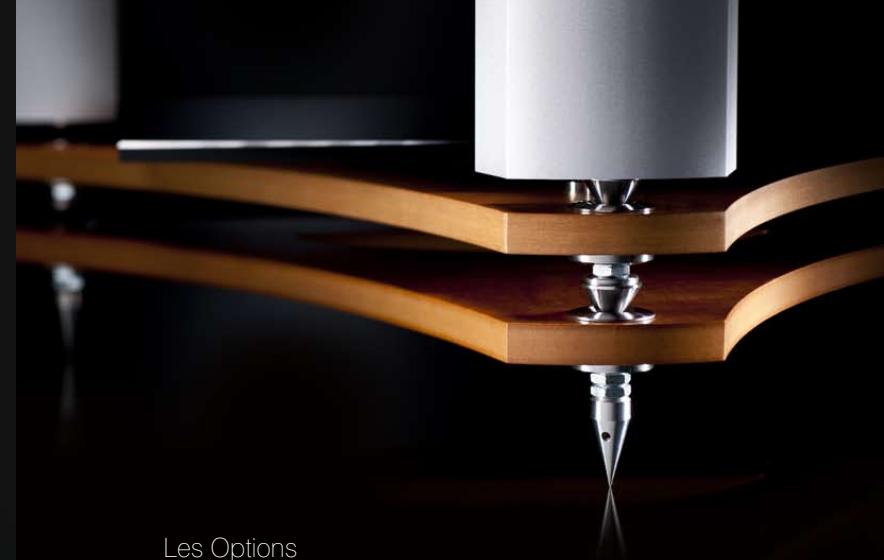

Plutôt qu'un isolement du niveau de base en deux étapes, FraimLite compte juste un seul jeu de trois interfaces de contact minimal à côte et couplée. Ainsi, chaque étagère FraimLite peut se passer de la sous-tablette en verre de Fram pour soutenir l'équipment directement sur des panneaux composés en bois plaqué.

Un module FraimLite comprend un niveau de base pour un seul élément avec plusieurs niveaux d'étagère au-dessus. Le niveau de base et chaque niveau d'étagère comportent un jeu unique d'interfaces à cône et couplée. Comme dans le cas de la gamme de référence Fram, le meuble FraimLite permet à l'électronique de Naim d'être performante en lui fournissant un environnement immobile idéal. Même les produits électroniques Naim les plus modestes en bénéficient, avec une résolution plus détaillée, une dynamique plus précise, et tout simplement plus de musique.

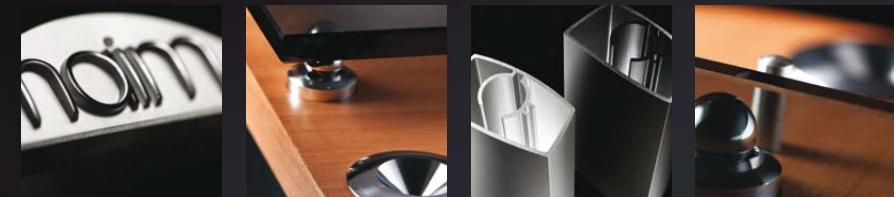

Les options

Les montants des niveaux d'étagère de Fraim et FraimLite sont disponibles en finition naturelle ou noire anodisée. Trois longueurs d'étagères - standard, moyenne et grande - sont disponibles pour s'adapter aux différentes hauteurs des produits électroniques Naim / i Série XS, Uniti et Série Classic, et series 500.

Avec des montants de longueur standard et moyenne, un seul module Fraim ou FraimLite peut compter jusqu'à six niveaux d'étagère. Avec des montants de grande longueur, un seul module Fraim ou FraimLite peut compter un maximum de deux niveaux. Différentes longueurs de montants peuvent être combinées pour chaque module Fraim ou FraimLite. Des patins de protection de sol sont disponibles dans les situations où les points de sol ne convenirment pas, et pour le Fraim, un kit de sécurité optionnel peut procurer une plus grande sécurité pour les étagères en verre et une complète tranquillité d'esprit.

Les tablettes d'étagère Fraim et FraimLite sont disponibles en placage de boisvable de frame, frame noir et cerisier. Les tablettes sont fabriquées dans le même établissement que les coffrets des enceintes Ovator, afin qu'une cohérence de fini et de tons soit assurée lors d'association de placages.

La gamme Fraim et FraimLite est la seule à offrir un système modulaire qui peut s'étendre pour

accueillir de nouveaux composants au fur et à mesure qu'un système hi-fi devient. Grâce aux composants communs de Fraim et Fraim Ltd, un système FraimLite peut facilement et progressivement évoluer vers un système de Fraim, dont le résultat est évalué par un autre système. Un système composé essentiellement de FraimLite pour avoir intégré des niveaux d'étagement de la gamme de référence Fraim pour les composants sources critiques.
