FRAIM - Meuble de rangement NAIM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble de rangement pour équipements hi-fi
Marque	NAIM
Modèle	FRAIM / FRAIMLITE
Utilisation	Support d'équipement audio, réduction des microphonies
Finitions étagères	Frêne, Cerisier, Frêne noir
Finitions montants	Naturel anodisé, Noir anodisé
Matériaux	Acier inoxydable trempé, verre trempé (Fraim), aluminium anodisé, bois plaqué (FraimLite)
Dimensions hors tout (L x P)	643 x 442 mm (Fraim et FraimLite)
Hauteur de niveau standard	175 mm (Fraim) / 150 mm (FraimLite)
Hauteur de niveau moyen	250 mm (Fraim) / 225 mm (FraimLite)
Hauteur de niveau grand	324 mm (Fraim) / 299 mm (FraimLite)
Hauteur de base	155 mm (Fraim) / 79 mm (FraimLite)
Dimensions étagère verre (Fraim)	643 x 442 mm
Dimensions étagère bois (FraimLite)	452 x 340 mm
Poids par niveau standard	7,6 kg (Fraim) / 3,5 kg (FraimLite)
Poids par niveau moyen	7,6 kg (Fraim)
Poids par niveau grand	8,25 kg (Fraim)
Nombre maximal de niveaux	6 avec montants standard ou moyen, 2 avec montants grand
Fonctions principales	Support rigide non résonnant, découplage par interfaces à contact minimal (cônes, coupelles, roulements à billes)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Kit de sécurité optionnel pour verrouiller les étagères en verre. Assurer la stabilité de l'ensemble.
Pièces détachées et réparabilité	Étagères, montants, interfaces (cônes, coupelles, roulements) disponibles séparément.
Informations générales	Système modulaire évolutif. Conçu par Naim Audio.

FOIRE AUX QUESTIONS - FRAIM NAIM

Quelles sont les finitions disponibles pour le meuble FRAIM ?

Les étagères sont disponibles en placage Frêne, Cerisier et Frêne noir. Les montants sont en finition naturel anodisé ou noir anodisé.

Le meuble FRAIM est-il modulaire ?

Oui, le système FRAIM est entièrement modulaire. Vous pouvez ajouter ou retirer des niveaux d'étagères selon vos besoins, jusqu'à 6 niveaux avec des montants standard ou moyens, ou 2 niveaux avec des montants grands.

Puis-je combiner des éléments FRAIM et FRAIMLITE ?

Oui, un système FRAIMLITE peut évoluer progressivement vers un système FRAIM en remplaçant les étagères et interfaces. Les composants sont compatibles entre les deux gammes.

Comment nettoyer et entretenir le meuble ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez tout produit chimique, solvant ou abrasif qui pourrait endommager les finitions en bois ou en verre.

Quels sont les accessoires disponibles ?

Des patins de protection de sol sont disponibles pour les sols délicats, ainsi qu'un kit de sécurité optionnel pour verrouiller les étagères en verre du FRAIM.

Quelle est la capacité de charge des étagères ?

Les étagères sont conçues pour supporter le poids des appareils électroniques Naim standard. La charge maximale exacte n'est pas spécifiée, mais elle est suffisante pour tous les composants de la gamme Naim.

Y a-t-il une garantie sur le meuble ?

Une garantie constructeur standard est applicable (généralement 2 ans). Contactez votre revendeur ou le service client Naim pour les conditions précises selon votre pays.

Comment installer le meuble ?

Le meuble est livré en kit. Suivez la notice d'assemblage fournie : fixez les montants sur la base, placez les interfaces (cônes, coupelles) puis installez les étagères une par une.

Où puis-je me procurer des pièces détachées ?

Les pièces détachées (étagères, montants, interfaces) sont disponibles auprès des revendeurs agréés Naim ou directement via les distributeurs listés dans la notice (ex. L’Audiodistribution pour la France).

Le meuble est-il livré monté ?

Non, le meuble est livré démonté en plusieurs éléments (base, montants, étagères, interfaces). Un assemblage simple est nécessaire, décrit dans la notice.

MODE D'EMPLOI FRAIM NAIM

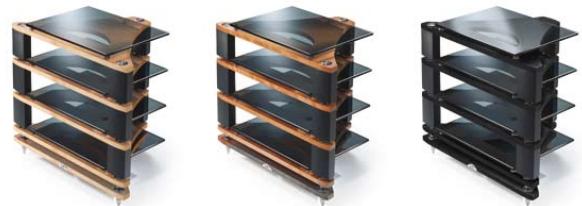

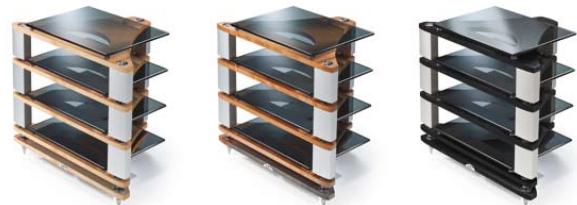

Finitions* Fréne/Naturel anodisé Cerisier/Naturel anodisé Fréne noir/Naturel anodisé

Frêne/Noir anodisé Cerisier/Noir anodisé Frêne noir/Noir anodisé

*Veuillez noter qu'en raison de la nature du bois, les finitions réelles peuvent légèrement différer de celles photographiées.

Le son d'un système de musique est inévitablement lié à son environnement. Tout comme la performance des enceintes acoustiques est influencée par leur interface avec la structure d'une salle d'écoute, il en va de même de la performance des circuits Electroniques audio. La microphonie, la perturbation microscopique de circuits Electroniques très sensibles par des vibrations mécaniques, en est responsable, et même avec les nombreuses mesures prises dans les circuits Electroniques de Naim pour minimiser les vibrations mécaniques, elle a une influence. Minimiser la microphonie, en apportant support et isolation, ainsi que fournir une solution élégante à l'installation des équipements, sont les deux fonctions des systèmes de support d'équipement Fraim, la gamme de référence actualisée et FraimLite.

La nouvelle entrée de gamme.

Le défi technologique de réduction de la microphonie en utilisant un support d'équipement est complexe. Il exige que le support ait un contact physique minimal avec l'environnement extérieur, tout en offrant des plateformes de support multiples, extrêmement rigides, découpées et non-résonantes. C'est un défi qui ne peut être satisfait que par la recherche tenace de l'innovation technologique et la sélection laborieuse de matériaux. Le premier Naim Frame a été lancé en 2002, et depuis lors, tous les produits électroniques Naim l'ont utilisé comme support en cours de développement. Les équipements Naim supportés par Frame évoluant donc, véritablement, dans l'environnement pour lequel ils ont été conçus. Les principes et les performances de Frame et FrameLite peuvent cependant bénéficier

An'importe quel système hi-fi.

Avec Fraim et FraimLite, il n'est pas seulement question de la qualité du son. La qualité de leur fabrication exprime exactement les mêmes valeurs et intégrée technologique que tous les autres produits Naim et leur construction élégante et moderne s'accorde parfaitement à l'esthétique Naim, tout en s'intégrant confortablement dans

n'importe quel environnement d'écoute domestique.

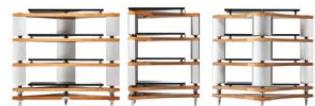

PHYSIQUES

Hauteurs de pickeau Niveau standard 175mm

(étagère en verre incluse) Niveau moyen 250mm

Niveau grand 324mm

Niveau de base 155mm

Hauteur disponible (par niveau)

Niveau moyen 180mm

Niveau grand 254mm

Dimensions étagère

(étagère en verre)

Dimensions hors tout 643 x 442mm (L x P)

Poids Niveau standard Zko

Niveaumoyen7.6kg

Niveau grind8.25kg

FINITION

Étapes Frêne, Cerisier, Frêne noir.

Montants Naturel anodisé, Noir anodisé

PHYSIQUES

Hauteur de niveau Niveau standard 150mm

Niveau moyen 225mm

Niveau grand 299mm

Niveau de base 79mm

Hauteur disponible (par niveau) Niveau standard 131mm

Niveau moyen 206mm

Niveau grand 280mm

Dimensions étagère 452 x 340mm (L x P)

(étagère en bois)

Dimensions hors tout 643 x 442mm (L x P)

Poids Niveau standard 3.5ko

---

Foncé, Cerisier, Foncé noir

Naturel anodisé, Noir anodisé

FINITION

Etagères Frêne, Cerisier, Frêne noir

Montants Naturel anodisé, Noir anodisé

POUR LA FRANCE: L'Audiodistribution • 22 Avenue Beau Plan • 13013 Marseille • France • Téléphone: [phone] • [e-mail] • www.laudiodistribution.fr

POUR LA SUISE: Chektone GmbH · Suite 436 · Wankdorffeldstrasse 102 · CH-3014 Bern · Telefone: [phone] · info@chektone. ch · www. chektone. ch

POUR LE BENELUX: Latham Audio B. V. • Belsebaan 3a • 5131 PH Alphen (nr. Br) • Pays-Bas • Téléphone: [phone] • info@latham-ci. com • www. latham-ci. com

POUR LE CANADA: Plurison • 313 Marion • Le Gardeur • Quebec J5Z 4W8 • Canada • Téléphone: [phone] • info@plurison. com • www. plurison. com

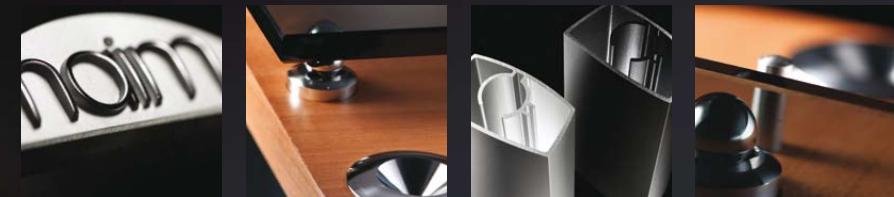

Verre

verre trimp 10 mm. Source d'approvisionnement spécifique sélectionnée appeux tests d'é coup FrainSEMiquet.

Roulement à bille

Sous les sous-étés en vertre de Fraim. En acier tiempo chromae

Douille

Touille le support de la sablette en verre. Fabriquée sur mesure en acier inoxydable trempé. Frament.

Tige

Fixe téléopérament la sous-tablette en verre. Fabrication sur mesure en acier inoxidable tempéré. Frame.

Étagère

Relais est une espèce que l'interface de l'échappement. Fabriqué sur mesure en acier inoxydable tempéré.

surface de contact sur mesure en tempé.

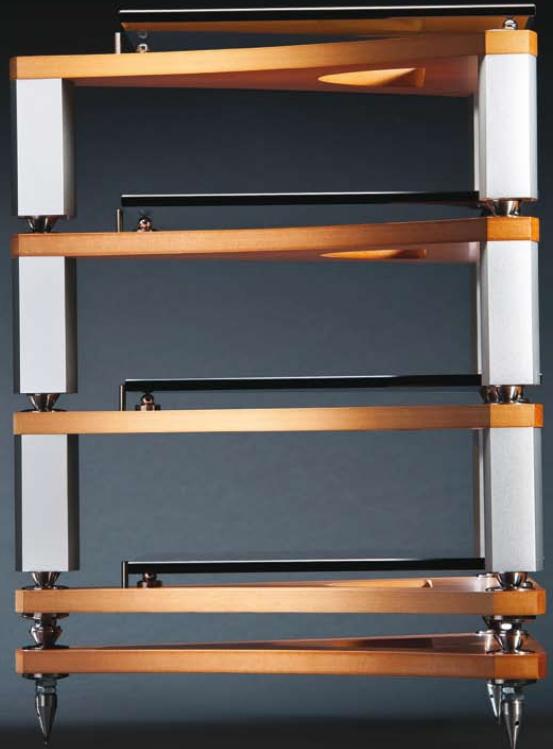

Coupelle

Définition interface de Fram avec les surfaces de l'air, en cas acryl éconirable tempore.

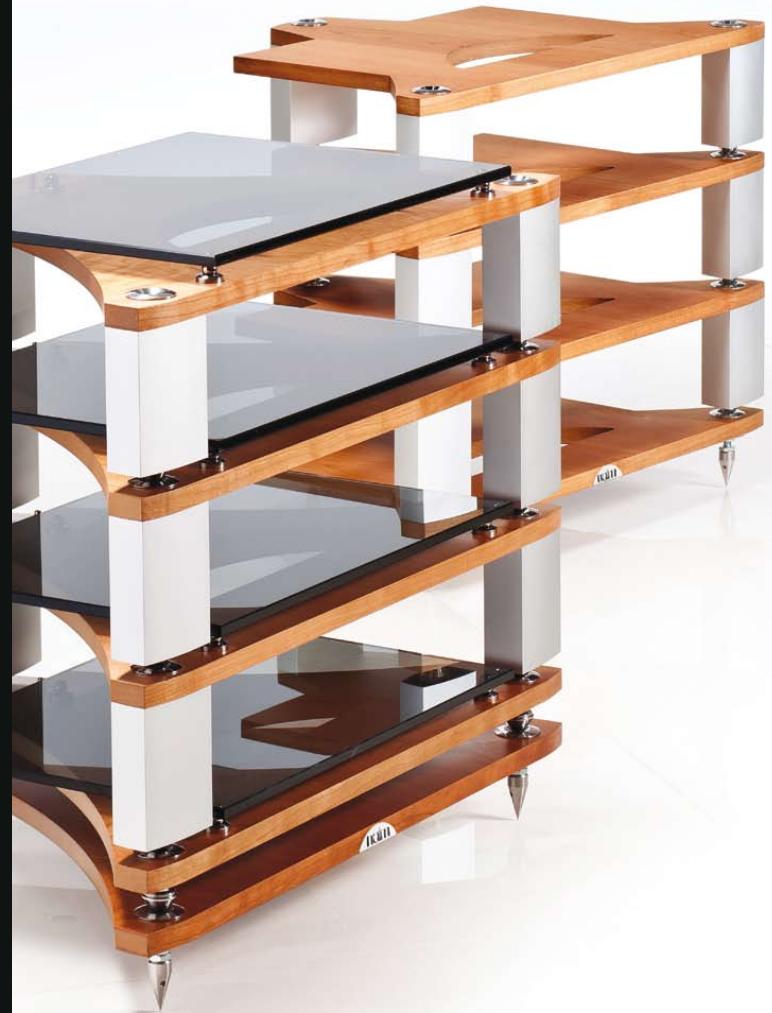

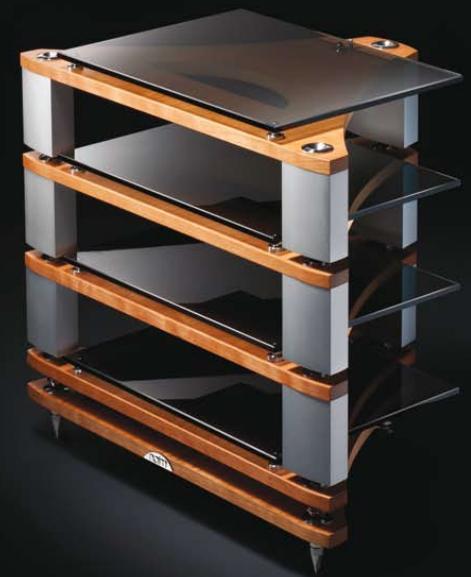

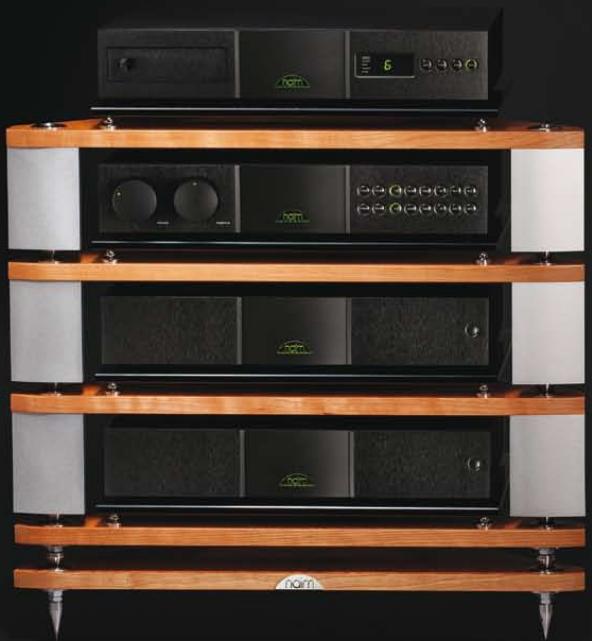

Frais système de support d'équipement de référence

Frame représente la première fois que toutes les ressources technologiques d'un fabricant d'audio haut de gamme ont été déployées pour la conception d'un meuble pour hi-fi. La performance de Frame démontre parfaitement que Naim sait comment supporter au moins son propre matériel électronique. Frame apporte plus de détails, de rythme et d'accord à la musique, travaillant en harmonie avec la philosophie de Naim qui donne aux fondements de la musique - hauteur tonale, cadence et dynamique - la priorité.

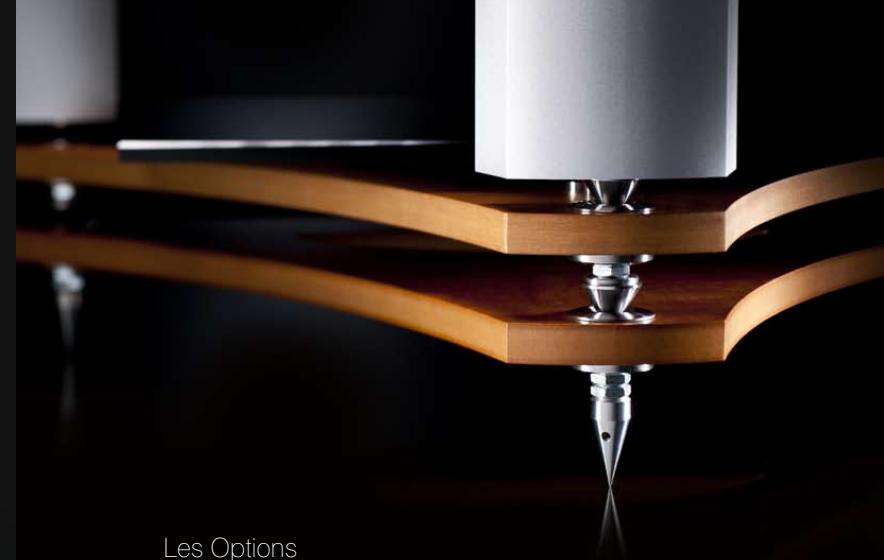

Un module Fraim comprend deux éléments fondamentaux : un niveau de base et de multiples niveaux d'étagère. Le niveau de base offre une fondation à trois points stable et non-résonnante qui découple les niveaux d'étagère supérieures à travers deux séries de trois interfaces de contact minimal. Chaque niveau d'étagère compte donc, en plus d'un premier jeu de trois interfaces à cône et coupelle, une sous-tablette en verre soutenue par un jeu supplémentaire de trois interfaces à coupelle et roulement à bille. Fraim repose sur le principe que des interfaces de contact minimal successifs découplent progressivement la transmission d'énergie mécanique. Cela inclut les microvibrations créées quand les produits sont immergés dans un champ sonore et celles générées par tous les produits pendant leur fonctionnement, y compris les alimentations électriques. Dans le même temps, les interfaces fournissent un plan de référence fixe sur lequel les systèmes d'isolation interne de chaque élément électronique peuvent fonctionner de manière optimale. En outre, les options de hauteur d'étagère sont configurées pour faire en sorte que l'interaction du champ magnétique entre les produits électroniques soit réduite au minimum.

Le choix des matériaux de Fraim est aussi important que l'arrangement de ses composants. Acier super dur inoxydable, verre tempé sélectionné à la suite de tests d'écoute intensifs, extrusion en aluminium anodisé à section totale et composites en bois plaqués contribuant à produire un support d'équipement à la performance parfaite et qui compte parfaitement l'esthétique Naim.

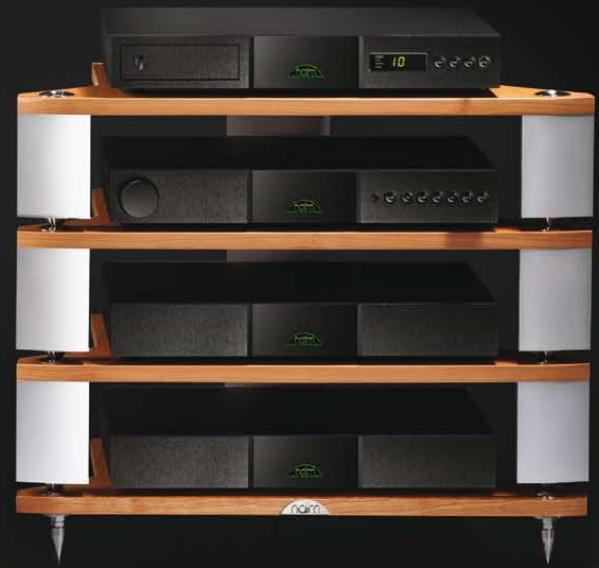

FraisLite système de support d'équipement d'entrée de gamme

FraisLite rend comme plus de départ les concepts et les composants de base de Fraim et revient aux fondamentaux pour créer un meuble hi-li d'entrée de gamme pour des systèmes Naim moins ambitieux ou des budgets moins élevés. Cependant, ce retour aux fondamentaux n'implique pas une performance ou une qualité esthétique moindres. La philosophie du concept Fraim dans son ensemble est basée sur l'intégrité technologique, et cette philosophie s'exprime pleinement dans FraimLite.

Plutôt qu'un isolement du niveau de base en deux étapes, FraimLite compte juste un seul jeu de trois interfaces de contact minimal à côte et couplée. Ainsi, chaque étagère FraimLite peut se saisir de la sous-tablette de verre de Fraim pour soutenir l'équipement directement sur des panneaux composés en bois plaqué.

Un module FraimLite comprend un niveau de base pour un seul élément avec plusieurs niveaux d'étagère au-dessus. Le niveau de base et chaque niveau d'étagère comportent un jeu unique d'interfaces à cône et couplée. Comme dans le cas de la gamme de référence Fram, le meuble FraimLite permet à l'électronique de Naim d'être performante en lui fournissant un environnement immobile idéal. Même les produits électroniques Naim les plus modestes en bénéficiorent, avec une résolution plus détaillée, une dynamique plus précise, et tout simplement plus de musique.

Les options

Les montants des niveaux d'étagère de Fraim et FraimLite sont disponibles en finition naturelle ou noire anodisée. Trois longueurs d'étagères - standard, moyenne et grande - sont disponibles pour s'adapter aux différentes hauteurs des produits électroniques Naim / i Série XS, Uniti et Série Classic, et series 500.

Avec des montants de longueur standard et moyenne, un seul module Fraim ou FraimLite peut compter jusqu'à six niveaux d'étagère. Avec des montants de grande longueur, un seul module Fraim ou FraimLite peut compter un maximum de deux niveaux. Différentes longueurs de montants peuvent être combinées pour chaque module Fraim ou FraimLite. Des patins de protection de sol sont disponibles dans les situations où les points de sol ne conviennent pas, et pour le Fraim, un kit de sécurité optionnel peut procurer une plus grande sécurité pour les étagères en verre et une complète tranquillité d'esprit.

Les tablettes d'étagères Fraim et FraimLite sont disponibles en placage de bois variable de frame, frame noir et cerisier. Les tablettes sont fabriquées dans le même établissement que les coffrets des enceintes Ovator, afin qu'une cohérence de fini et de tons soit assurée lors d'association de placages.

La gamme Fraim et FraimLite est la seule à offrir un système modulaire qui peut s'étendre pour

accueillir de nouveaux composants au fur et à mesure qu'un système hi-fi devient. Grâce aux composants communs de Fraim et FraimLite, un système FraimLite peut facilement et progressivement évoluer vers un système de Fraim, dont le résultat est évalué par un autre système. Un système composé essentiellement de FraimLite pour avoir intégré des niveaux d'étagement de la gamme de référence Fraim pour les composants sources critiques.
