ASSIMILATOR TC ELECTRONIC

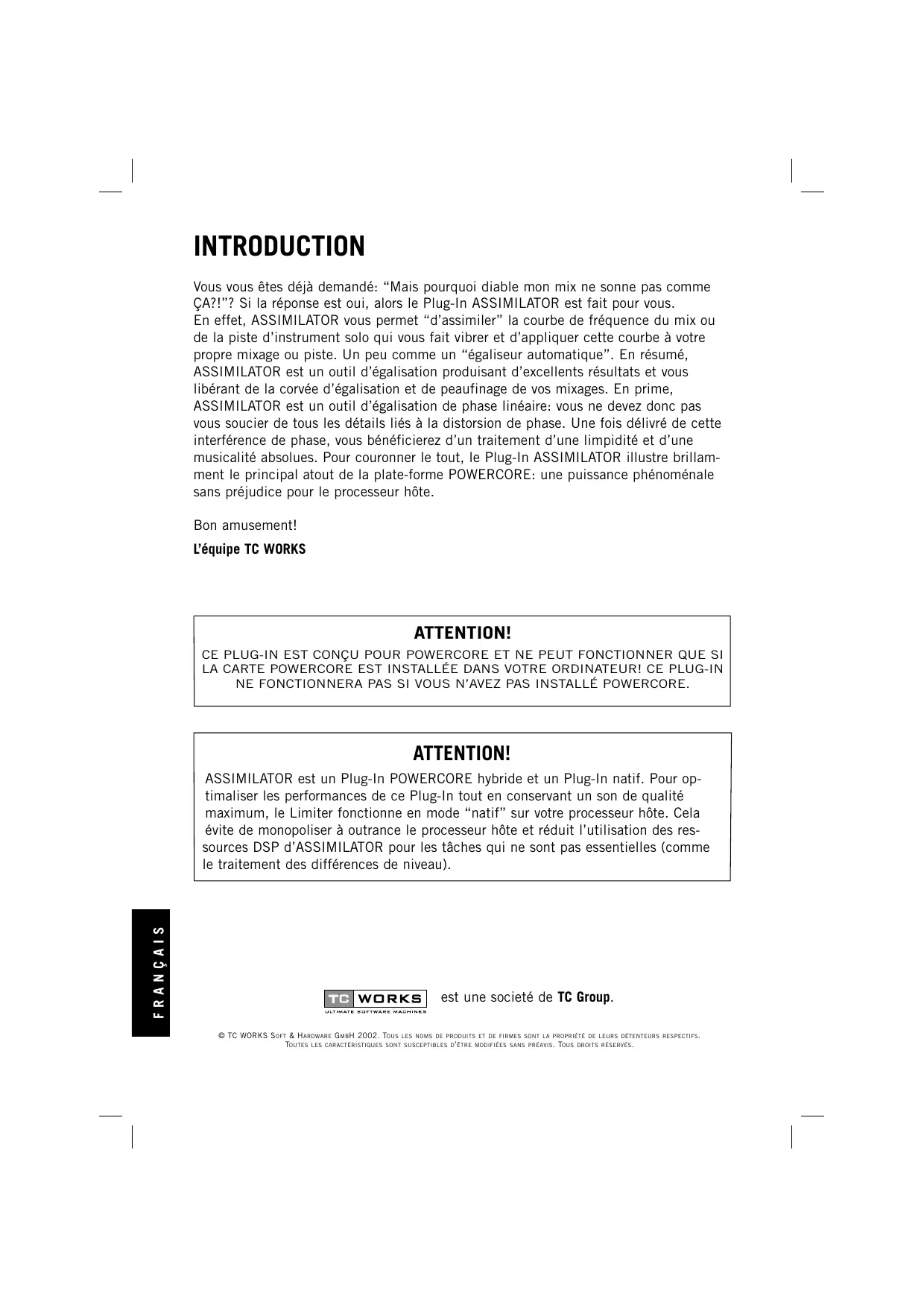

En effet, ASSIMILATOR vous permet “d’assimiler” la courbe de fréquence du mix ou de la piste d’instrument solo qui vous fait vibrer et d’appliquer cette courbe à votre propre mixage ou piste. Un peu comme un “égaliseur automatique”. En résumé, ASSIMILATOR est un outil d’égalisation produisant d’excellents résultats et vous libérant de la corvée d’égalisation et de peaufinage de vos mixages. En prime, ASSIMILATOR est un outil d’égalisation de phase linéaire: vous ne devez donc pas vous soucier de tous les détails liés à la distorsion de phase. Une fois délivré de cette interférence de phase, vous bénéficierez d’un traitement d’une limpidité et d’une musicalité absolues. Pour couronner le tout, le Plug-In ASSIMILATOR illustre brillamment le principal atout de la plate-forme POWERCORE: une puissance phénoménale sans préjudice pour le processeur hôte. Bon amusement!

L’équipe TC WORKS ATTENTION!

CE PLUG-IN EST CONÇU POUR POWERCORE ET NE PEUT FONCTIONNER QUE SI LA CARTE POWERCORE EST INSTALLÉE DANS VOTRE ORDINATEUR! CE PLUG-IN NE FONCTIONNERA PAS SI VOUS N’AVEZ PAS INSTALLÉ POWERCORE.

est une societé de TC Group.

© TC WORKS SOFT & HARDWARE GMBH 2002. TOUS LES NOMS DE PRODUITS ET DE FIRMES SONT LA PROPRIÉTÉ DE LEURS DÉTENTEURS TOUTES LES CARACTÉRISTIQUES SONT SUSCEPTIBLES D’ÊTRE MODIFIÉES SANS PRÉAVIS. TOUS DROITS RÉSERVÉS.

AVANT DE DÉMARRER CONFIGURATION NÉCESSAIRE Pour Windows

• Vous “échantillonnez” la courbe de fréquence des données audio qui doivent servir de modèle à vos propres données. (Pour assimiler l’audio de “référence”.) • Vous “échantillonnez” la courbe de fréquence des données audio à traiter. (Pour assimiler l’audio “cible”.) • Vous “appliquez” alors la courbe de “référence” à la courbe “cible” pour obtenir le son voulu. C’est simple, non? ASSIMILATOR compare les courbes de fréquence des deux sources audio et interpole entre les deux afin de produire la courbe d’égalisation idéale pour vos données audio.

APPLICATIONS DE L’ASSIMILATOR Le Plug-In ASSIMILATOR est l’outil idéal pour:

• Appliquer la courbe de fréquence de votre piste préférée à une piste de votre morceau, comme par exemple le chant, la caisse claire, etc. • Aligner le son de plusieurs environnements et effectuer des fondus entre ces sons, comme effet de postproduction pour un film ou une vidéo.

1. “Apprenez” la courbe d’analyse des données audio qui doivent servir de modèle à vos propres données.

2. “Appliquez” la courbe d’analyse aux données audio “cible”. Qu’est-ce que cela donne? Dans l’exemple présent, vous risquez d’être déçu par les résultats. Voyons ce qui arrive lorsque nous traitons les données audio cible avec la méthode de l’exemple ci-dessus. Si le niveau de la “courbe de référence” est de +12dB à 100Hz et que vous l’appliquez à vos données cible (dont le niveau est déjà de +6dB à 100Hz), vous obtenez une accentuation totale de +18dB à 100Hz. Conclusion: si nous appliquons la courbe de référence à la cible sans également assimiler la courbe de cette dernière, nous obtenons une différence de 6dB à 100Hz. Dans ce cas, les deux extraits audio n’ont pas la même réponse en fréquence!

UNE ASSIMILATION CORRECTE REQUIERT DEUX COURBES Moyennant l’apprentissage supplémentaire de la courbe d’analyse des données audio

“cible” (c.-à-d. les données à traiter avec la courbe d’analyse de “référence”), on peut effectuer une comparaison très précise entre les deux courbes et interpoler une courbe d’égalisation idéale. Reprenons l’exemple précédent en y ajoutant une étape unique permettant d’exploiter correctement le Plug-In ASSIMILATOR.

ASSIMILATOR bénéficie d’une architecture de Presets complète et reposant sur des fichiers. Grâce à cette architecture, l’archivage de vos Presets et courbes sera exécuté en un tour de main. Vous pouvez ainsi organiser vos Presets en fonction de votre méthode de travail et échanger des Presets et des courbes avec d’autres utilisateurs, quelles que soient leur plate-forme et leur application.

Les Presets sont sauvegardés sous forme de fichiers discrets sur votre disque dur. Une fois un Preset sauvegardé dans l’emplacement par défaut, il apparaît automatiquement sous le menu “File” chaque fois que vous utilisez le Plug-In. Vous pouvez ensuite organiser les fichiers dans des sous-dossiers aussi reconnus par le Plug-In.

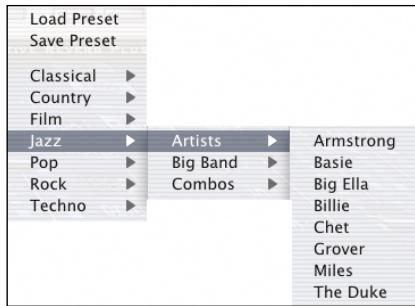

MENU FILE Cliquez sur le bouton “File” pour ouvrir le menu File. Voici les options du menu File.

LOAD PRESET / CURVE Le choix de l’option “Load” permet de naviguer dans tout dossier voulu du système, y compris n’importe quel dossier “Shared” (partagé). Par défaut, les fichiers sont chargés de l’emplacement choisi par défaut pour vos Presets ASSIMILATOR. Seuls les Presets situés dans cet emplacement par défaut apparaîtront dans le menu déroulant des Presets du Plug-In ASSIMILATOR.

FRANÇAIS SAVE PRESET / CURVE L’option “Save” permet de sauvegarder votre Preset dans tout dossier voulu du système, y compris n’importe quel dossier “Shared”. Par défaut, les Presets sont sauvegardés dans l’emplacement choisi par défaut pour vos Presets ASSIMILATOR.

ASSIMILATOR. Ils sont sauvegardés dans des dossiers différents. Mac OS traditionnel: Les fichiers Preset sont archivés dans le dossier Système. Dossier Système: Application Support : TCWorks : ASSIMILATOR: Presets Dossier Système: Application Support : TCWorks : ASSIMILATOR: Curves Mac OS X: Les fichiers sont archivés dans votre dossier utilisateur. PRIVILÈGES D’ACCÈS DANS LE Mac OS X Pour partager vos Presets avec un autre utilisateur, nous vous conseillons de les copier dans le dossier “Shared” avant de démarrer sous un autre nom d’utilisateur. Si vous sauvegardez les Presets dans le dossier Système, vérifiez que vous disposez des privilèges d’accès requis!

FRANÇAIS Pour que les sous-dossiers Preset apparaissent sous le menu File, il faut qu’ils contiennent au moins un fichier.

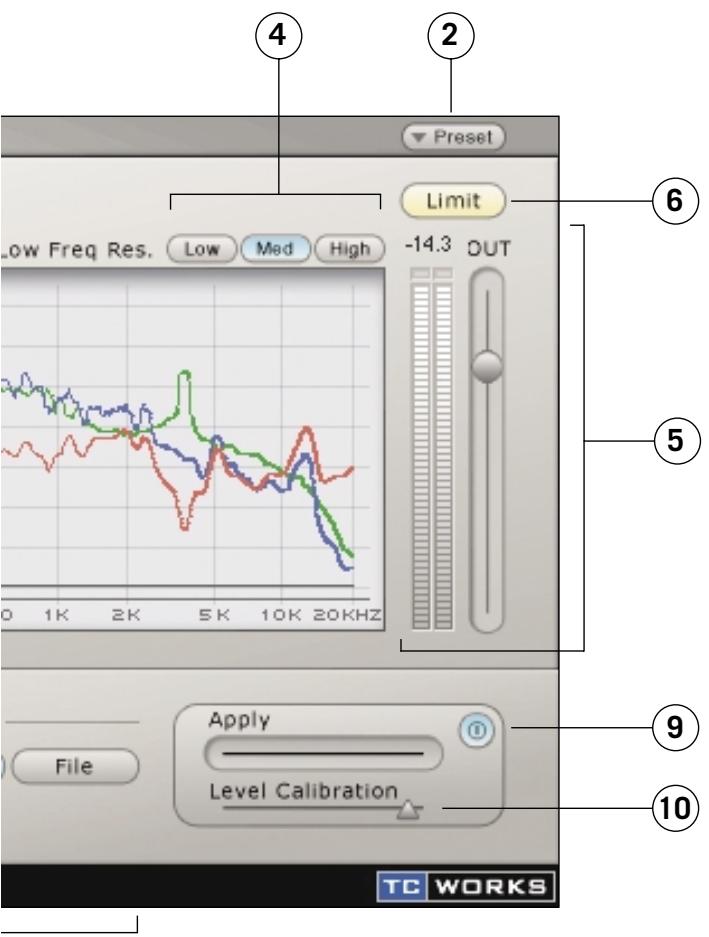

VU-mètre et curseur de gain de sortie

Témoin d’activation et d’activité du Limiter Section de la courbe d’analyse de référence Section de la courbe d’analyse cible Curseur de courbe d’égalisation (Apply) Curseur Level Calibration

VU-MÈTRE ET CURSEUR DE GAIN D’ENTRÉE Le curseur et le VU-mètre de gain d’entrée servent à gérer le signal d’entrée du PlugIn ASSIMILATOR. Les témoins de saturation en haut du VU-mètre ne doivent jamais s’allumer. Petit rappel: POWERCORE est un système de traitement fixe, ce qui signifie que toute augmentation de niveau au-delà de 0dB sature d’office le signal en question. Si les témoins de saturation s’allument, réduisez le niveau avec le curseur de gain d’entrée jusqu’à ce que les témoins restent éteints. RÉSOLUTION BASSE FRÉQUENCE (LOW FREQ RES.) Il s’agit de la résolution de la fréquence du filtre:

Med VU-MÈTRE ET CURSEUR DE GAIN DE SORTIE Il s’agit d’un curseur et d’un VU-mètre standard (étalonnés en dB). Le VU-mètre affiche l’étage de gain de sortie du Plug-In. Les témoins de saturation en haut du

/ ASSIMILATOR VU-mètre ne doivent jamais s’allumer. N’oubliez pas que POWERCORE est un système de traitement fixe et que vous risquez d’obtenir une saturation considérable si le niveau de sortie dépasse 0dB. Si les témoins de saturation s’allument, réduisez le niveau avec le curseur de gain de sortie ou réglez le calibrage de gain (avec le curseur

“Level Calibration”, décrit plus loin dans ce manuel) de sorte que les témoins restent éteints. CURSEUR APPLY C’est ce curseur qui applique la courbe d’analyse de référence (affichée en bleu) aux données audio cible. Quand le curseur Apply est sur 0%, la “courbe d’application” (en rouge sur le graphe) est plate. Quand vous augmentez le niveau avec le curseur Apply, la courbe rouge change et indique l’égalisation interpolée entre la courbe cible et la courbe de référence. Quand le curseur est sur 100%, vous obtenez une interpolation d’égalisation de 100%. CURSEUR LEVEL CALIBRATION Le curseur Level Calibration sert à régler le gain de la courbe d’égalisation appliquée pour équilibrer les niveaux avec traitement et sans traitement. Cette fonction permet de contourner le Plug-In et de comparer le signal à des niveaux rigoureusement identiques pour une écoute optimale de l’égalisation. TÉMOIN D’ACTIVATION ET D’ACTIVITÉ DU LIMITER La fonction Limiter veille à ce que la sortie du Plug-In ne dépasse jamais 0dB. Quand le Limiter est activé, ce témoin est allumé en orange. Ce témoin clignote en rouge quand le Limiter est actif.

COURBE DE RÉFÉRENCE (REFERENCE)

Comme le décrit la section “DÉFINITION DE L’ASSIMILATOR” de ce manuel, la “courbe de référence” désigne la courbe voulue (à savoir le son que vous aimeriez pour vos données). Cette “référence” peut désigner une autre piste, une autre session d’enregistrement, voire une plage de CD dont vous convoitez le son pour vos données audio.

La fonction “Learn” est l’outil qui permet d’échantillonner (ou de capturer) la courbe spectrale de tout fichier ou source audio. Cliquez simplement sur le bouton

“Learn” et lancez la reproduction. Quand vous avez terminé (à la fin du morceau, par exemple), désactivez le bouton “Learn”: la courbe est alors activée. BOUTON FILE La fenêtre de dialogue “File” sert à la sauvegarde et au chargement de vos courbes. Pour en savoir plus sur la gestion des fichiers de courbe d’analyse, voyez la section “GESTION DES PRESETS” de ce manuel.

ASSIMILATOR FRANÇAIS BOUTON LEARN

AIMANT ASSIMILATOR vous propose aussi un “aimant” pour aligner une courbe de référence sur une courbe cible à l’affichage. Exemple: vous comptez utiliser une courbe de référence au spectre grave idéal mais vous adorez le contenu en aigus de la courbe cible. Dans ce cas, il suffit d’utiliser l’aimant pour aligner la courbe de référence sur la courbe cible à l’endroit où vous ne voulez pas de traitement. OUTIL DE GROUPEMENT L’“outil de groupement” d’ASSIMILATOR sert à grouper une plage de points du spectre et à les glisser ensemble vers le haut ou vers le bas. Exemple: vous êtes content des graves de votre courbe de référence mais quand vous appliquez la courbe d’égalisation à la cible, les graves sont un peu trop accentués à votre goût. Dans ce cas, groupez les graves avec “l’outil de groupement” et glissez-les doucement vers le bas avec la souris jusqu’à ce que le son vous plaise.

COURBE CIBLE (TARGET)

Comme le décrit la section “DÉFINITION DE L’ASSIMILATOR” de ce manuel, la “courbe cible” correspond au spectre des fréquences de votre signal audio. Ce sont les données que vous voulez traiter pour qu’elles sonnent comme la “référence”. La “cible” peut être une piste audio, un mixage d’une autre session d’enregistrement, voire une prise enregistrée précédemment mais qui vous satisfait pas.

FRANÇAIS BOUTON LEARN

MENU FILE La fenêtre de dialogue “File” sert à la sauvegarde et au chargement de vos courbes. Pour en savoir plus sur la gestion des fichiers de courbe, voyez la section “GESTION DES PRESETS” de ce manuel.

/ ASSIMILATOR AFFICHAGES DE L’ASSIMILATOR Le Plug-In ASSIMILATOR propose trois affichages comportant chacun une série de fonctions.

• Grâce aux affichages “A” et “B”, vous disposez de deux jeux de réglages complets de référence et de cible.

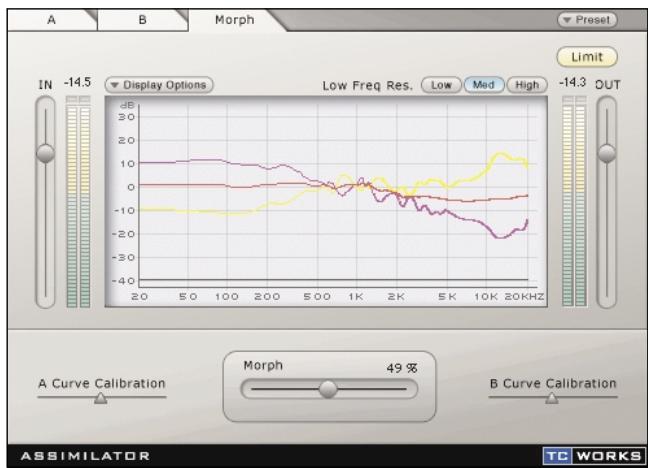

• L’affichage Morph sert à effectuer des fondus entre les réglages des affichages A et B. Affichages A et B Les affichages “A” et “B” du Plug-In ASSIMILATOR partagent une même interface utilisateur. Utilisez-les pour vous constituer deux sets complets de courbe de référence et de courbe cible. Ces affichages permettent en outre de comparer rapidement deux ensembles de réglages. Utilisés en combinaison avec l’affichage “Morph”, les affichages “A” et “B” gagnent encore en puissance.

Avec sa fonction “Morph”, ASSIMILATOR vous offre un outil d’une puissance inédite.

Le curseur Morph permet d’effectuer des “fondus de traitement” entre les réglages A et B ou B et A (selon la direction dans laquelle vous le glissez). Vous pourriez par exemple faire un fondu entre la courbe d’égalisation de l’intro et une courbe d’égalisation radicalement différente pour le refrain. La fonction Morph peut aussi servir pour la postproduction de films et en télévision: elle permet en effet de transformer la courbe d’égalisation en douceur d’un environnement à un autre pour que le son “colle” à l’image.

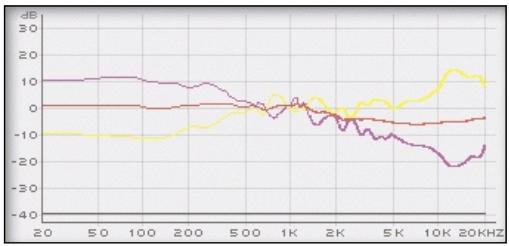

La courbe rouge représente la courbe de fondu. À zéro, la courbe de fondu correspond aux réglages de l’affichage A. Quand vous glissez le curseur Morph à droite, les courbes d’égalisation en vigueur passent progressivement aux réglages de l’affichage B.

La courbe mauve correspond à la courbe d’égalisation de l’affichage B. La courbe noire indique l’analyse du signal en temps réel après le traitement. Bouton Display Options Le bouton Display Options permet d’activer et de couper l’affichage de n’importe quelle courbe présente sur le graphe d’analyse. Notez que le fait de désactiver l’affichage d’une courbe ne désactive PAS la courbe en question. Vous cachez seulement son affichage. Curseur Morph Ce curseur effectue un fondu entre les réglages définis pour l’affichage A et ceux de l’affichage B du Plug-In. Pour que cette fonction porte ses fruits, il faut “assimiler” la courbe de référence et la courbe cible des affichages A et B. Quand le curseur Morph est réglé sur A, seuls les réglages de la section A sont appliqués au signal audio. La “courbe d’application” rouge est alors identique à la courbe A jaune.

FRANÇAIS Quand le curseur Morph est réglé sur B, seuls les réglages de la section B sont appliqués au signal audio. La “courbe d’application” rouge est alors identique à la courbe B mauve.

1. Insérez ASSIMILATOR dans le canal traitant le signal de votre piste de guitare

(à 6 cordes en nylon). 2. Cliquez sur le bouton “Learn” dans la section Target de l’interface et lancez la reproduction. 3. A la fin de la piste audio, cliquez de nouveau sur le bouton “Learn” pour couper la fonction Learn. 4. Nous allons ensuite charger un des Presets par défaut qui servira à égaliser votre piste. Choisissez la courbe Preset “6 String Nylon” sous le menu “File” de la section Reference. 5. Lancez la reproduction de votre piste et (sur l’interface utilisateur) glissez le curseur “Apply” à droite jusqu’à ce que l’égalisation de votre guitare vous plaise.

MASTÉRISATION Cet exemple décrit l’utilisation de notre Plug-In avec une application de mastérisation comme Spark ou WaveLab. Le but ici est de produire un mixage qui sonnera comme un autre mix mastérisé de façon professionnelle. Les deux morceaux disposent d’arrangements similaires, ce qui signifie qu’ils utilisent grosso modo le même type de pistes et que leur balance spectrale est similaire dans son ensemble. Spark LE est l’éditeur utilisé pour cet exemple.

1. Capturez les données audio de la plage (d’un CD) que vous souhaitez utiliser comme piste audio de référence ou “Master”. Chargez ces données audio dans Spark LE ou l’éditeur que vous utilisez habituellement pour la mastérisation et l’édition d’échantillons.

3. A la fin de la plage du CD, cliquez de nouveau sur le bouton “Learn” pour couper la fonction Learn.

Si vous comptez réutiliser plus tard cette courbe d’analyse, sauvegardez-la sous le menu File de la section Reference. 4. Nous allons maintenant nous baser sur votre morceau. Vérifiez qu’il est chargé dans le répertoire de fichiers ou le groupe de fichiers audio de l’éditeur de mastérisation.

ASSIMILATOR FRANÇAIS

7. Sauvegardez votre courbe d’analyse en la nommant “My Song” (ou tout autre nom) sous le menu File de la section Target. 8. A présent, la section Reference comporte la courbe d’analyse de la plage mastérisée “professionnellement” et la section Target la courbe d’analyse de votre morceau. 9. Lancez la reproduction de votre morceau et glissez le curseur “Apply” à droite jusqu’à ce que l’égalisation générale vous plaise. 10. Quand vous avez trouvé le réglage “Apply” qui vous plaît, vous pouvez transférer votre nouveau mixage sur disque, sous forme d’un nouveau fichier audio. 11. Pour éditer la courbe d’égalisation générale, vous travaillez sur la courbe de référence avec les outils Draw. L’édition de la courbe de référence affecte la courbe d’égalisation appliquée aux données audio cible.

FONCTION MORPH Vous êtes en train de mastériser un morceau Rock. Vous visez un son “Lo-Fi” (de qualité “brouillon”, comme le son d’une radio AM) pour l’intro et le couplet. Pour le pont, vous aimeriez passer graduellement à un son haute fidélité à l’approche du refrain. Le but serait qu’une fois arrivé au refrain, le morceau dispose d’une égalisation

100% haute fidélité. ASSIMILATOR permet d’effectuer facilement ce type de fondu. 1. Vérifiez que l’affichage “A” est actif. 2. Apprenez un mixage audio de qualité brouillon avec le bouton “Learn” de la section Reference ou utilisez un des Presets “Lo-Fi” fournis. 3. A la fin du morceau “Lo-Fi”, cliquez de nouveau sur le bouton “Learn” pour couper la fonction Learn. Si vous comptez réutiliser plus tard cette courbe d’analyse, sauvegardez-la en la nommant “Lo Fi” (ou tout autre nom) sous le menu File de la section Reference.

6. Sauvegardez votre courbe d’analyse en la nommant “My Hit Song” (ou tout autre nom) sous le menu File de la section Target. 7. Maintenant que vous avez assimilé “Lo Fi” comme référence et votre mixage comme cible, activez l’affichage “B” en cliquant sur l’onglet “B”.

10. Quand vous avez terminé les réglages des affichages “A” et “B”, passez à l’affichage “Morph” en cliquant sur l’onglet du même nom. 11. Réglez le curseur à fond à gauche, c.-à-d. sur le réglage Morph de 0%. 12. Reproduisez le morceau avec une application capable d’automatiser les paramètres de Plug-In. 13. Pendant l’intro et le couplet, laissez le curseur Morph en position 0% pour entendre le son “Lo-Fi” de votre morceau.

14. Quand vous atteignez le pont, glissez progressivement le curseur Morph pour arriver à 100% au début du refrain.
