Type de produit	Radiateur électrique à fluide caloporteur
Marque	RADSON
Modèle	LIKOMA V E
Dimensions disponibles	Hauteur : 900, 1500, 1800 mm ; Longueur : 400, 600 mm
Poids	De 11 kg à 32 kg selon modèle
Puissance nominale	600 W à 1800 W selon modèle
Puissance effective	390 W à 1170 W
Alimentation	230 V ~ 50 Hz, monophasé
Classe de protection	Classe II (double isolation)
Indice de protection	Protégé contre les projections d'eau
Conformité	NF EN 60335-1, NF EN 60335-2-30, Directive 2004/108/CE
Installation	Distance minimale au sol : 150 mm ; écart des parois : 50 mm
Installation en salle de bains	Volume 2 autorisé, protection différentielle 30 mA obligatoire
Fil pilote	Oui (pour programmation centralisée)
Fluide caloporteur	Quantité précise, réparation réservée au fabricant
Sécurité	Ne pas couvrir ; double isolation ; protection contre surchauffe
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Réparation uniquement par le fabricant ou SAV agréé
Recyclage	Conforme à la directive DEEE (2002/96/CE)

FOIRE AUX QUESTIONS - LIKOMA V E RADSON

Quelles sont les dimensions disponibles pour le radiateur LIKOMA V E ?

Le radiateur est disponible en plusieurs tailles : hauteur de 900 mm, 1500 mm ou 1800 mm, et longueur de 400 mm ou 600 mm. Le poids varie de 11 kg à 32 kg selon le modèle.

Quelle est la puissance de cet appareil ?

La puissance nominale (n) est comprise entre 600 W et 1800 W selon le modèle. La puissance effective (e) est comprise entre 390 W et 1170 W. Consultez le tableau des dimensions pour les valeurs exactes.

Peut-il être installé dans une salle de bains ?

Oui, l'appareil peut être installé dans le volume 2 de la salle de bains, à condition qu'aucun organe de commande ne soit accessible depuis la baignoire ou la douche. Il doit être protégé par un disjoncteur différentiel de 30 mA maximum.

Comment raccorder le fil pilote ?

Le fil pilote est de couleur noire. Il permet d'assurer les fonctions d'abaissement de température s'il est raccordé à une centrale de programmation. S'il n'est pas utilisé, il ne doit jamais être isolé de tout contact.

Que faire si le câble d'alimentation est endommagé ?

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécifique. Cette opération doit être réalisée par le fabricant, son service après-vente ou une personne de qualification similaire pour éviter tout danger.

Quelle distance minimale respecter entre le radiateur et le sol ?

La partie inférieure du boîtier doit se situer à une distance minimale de 150 mm du sol. Cependant, pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer l'appareil de façon que la partie chauffante la plus basse soit au moins à 600 mm au-dessus du sol.

Puis-je couvrir le radiateur pour sécher du linge ?

Non, ne couvrez jamais l'appareil. Le recouvrement peut provoquer une surchauffe. Il ne doit pas être utilisé pour le séchage des vêtements en les mettant directement sur le radiateur.

Comment entretenir mon radiateur ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est éteint et refroidi avant le nettoyage.

Que faire en cas de fuite de fluide caloporteur ?

Les réparations nécessitant l'ouverture de l'appareil, notamment en cas de fuite de fluide caloporteur, doivent être effectuées uniquement par le fabricant ou son service après-vente. Contactez un professionnel agréé.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Il doit être déposé dans un point de collecte approprié pour les déchets électriques et électroniques (DEEE). L'élimination du fluide caloporteur doit être effectuée par des sous-traitants approuvés.

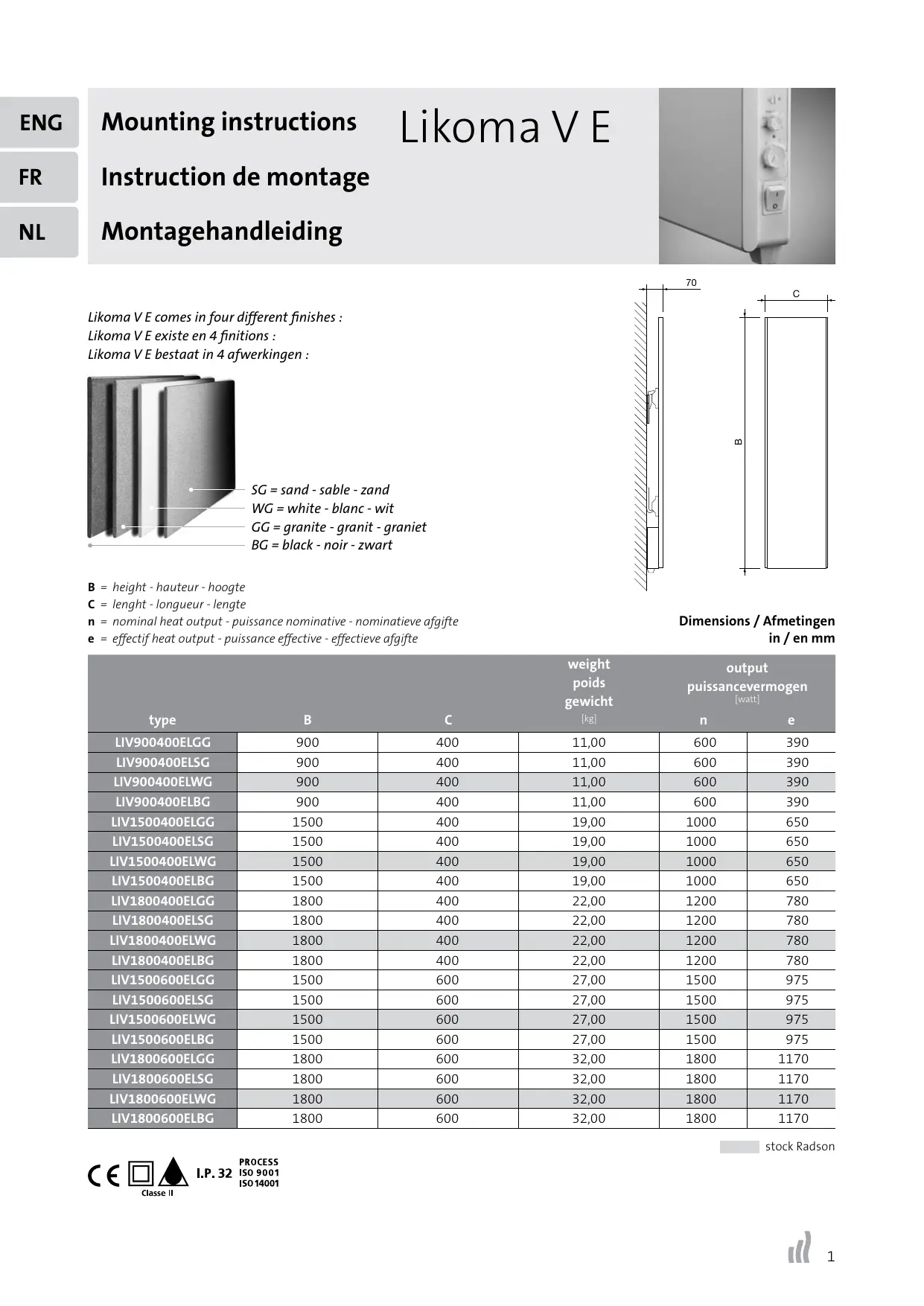

MODE D'EMPLOI LIKOMA V E RADSON

Likoma V E

B = hauteur C = longueur n = puissance nominative e = puissance effective

Dimensions / Afmetingen

in /en mm

type	B	C	weight poids gewicht [kg]	output puissancevermogen [watt]
				n	e
LIV900400ELGG	900	400	11,00	600	390
LIV900400ELSG	900	400	11,00	600	390
LIV900400ELWG	900	400	11,00	600	390
LIV900400ELBG	900	400	11,00	600	390
LIV1500400ELGG	1500	400	19,00	1000	650
LIV1500400ELSG	1500	400	19,00	1000	650
LIV1500400ELWG	1500	400	19,00	1000	650
LIV1500400ELBG	1500	400	19,00	1000	650
LIV1800400ELGG	1800	400	22,00	1200	780
LIV1800400ELSG	1800	400	22,00	1200	780
LIV1800400ELWG	1800	400	22,00	1200	780
LIV1800400ELBG	1800	400	22,00	1200	780
LIV1500600ELGG	1500	600	27,00	1500	975
LIV1500600ELSG	1500	600	27,00	1500	975
LIV1500600ELWG	1500	600	27,00	1500	975
LIV1500600ELBG	1500	600	27,00	1500	975
LIV1800600ELGG	1800	600	32,00	1800	1170
LIV1800600ELSG	1800	600	32,00	1800	1170
LIV1800600ELWG	1800	600	32,00	1800	1170
LIV1800600ELBG	1800	600	32,00	1800	1170

Les apparèils électriques sont conformes aux normes NF - EN 60.335-1 et 60.335.2.30.

Ces appareils bénéficient d'une double isolation sur les parties électriques - classe II, et sont protégés contre les projections d'eau. Ils sont également conformes à la directive européenne 2004/108/EC (marquage CE sur tous les appareils).

• Les appareils doivent être installés conformément à la norme NFC 15 100 et aux règles de l'art.

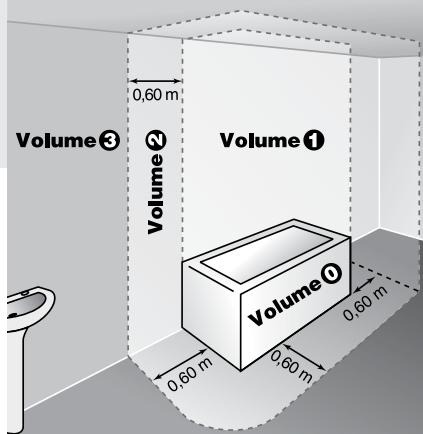

• Ils peuvent être installés dans le volume 2 de la salle de bains en veillant à ce qu'aucun organe de commande (bouton, interrupteur) ne soit accessible par une personne utilisant la baignoire ou la douche.
• La partie inférieure du boîtier doit se situer à une distance minimale de 150 mm du sol. L'appareil ne doit pas être installé à moins de 50 mm d'une paroi ni au-dessous d'une prise de courant.

MISE EN GARDE: Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer l'appareil de façon que la partie chauffante la plus BASSE soit au moins 600 mm au-dessus du sol.

Raccordement

L'alimentation se fait par courant monophasé 230V^ - 50Hz. - Le raccordement doit se faire sur un bornier de sortie de câble conformément aux normes électriques en vigueur (NF C 15 100). - Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation. - Le câble d'alimentation monté d'origine doit être relié au réseau par une boîte de connexion qui devra être placée derrière l'appareil, sans interposition de prise de courant et qui sera située au moins à 25 cm du sol. - Neutre : fil gris - Phase : fil marron - Fil pilote : fil noir. Le fil pilote permet d'assurer les fonctions d'abaissement de température s'il est raccordé à une centrale de programmation. Il ne doit jamais être isolé de tout contact s'il n'est pas utilisé. - Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécifique. L'opération de remplacement de ce câble doit être réalisée par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. - L'appareil est rempli d'une quantité précise de fluide caloporteur (ne pas applicable pour les modèles Likoma E, Amirante E et Cosmoledo E). Les réparations nécessitant l'ouverture de l'appareil ne doivent être effectuées que

par le fabricant ou son après-vente qui doit être contacté en cas de fuite du fluide caloporteur.

• Conformément à la norme NF C 15 100, un dispositif de coupure omnipolaire est obligatoire. La distance de séparation des contacts doit être d'au moins 3 mm.
• Dans le cas de pose dans une salle de bains ou de douche, le sèche-serviette doit être protégé par un disjoncteur différentiel de 30 mA maxi.
• Lors d'une ventuelle mise à rebut de l'appareil, l'élimination du fluide caloporteur doit être effectuée uniquement par des sous-traitants approuvés (ne pas applicable pour les modèles Likoma E, Amirante E et Cosmoledo E).

Fixation

Pour une parfaite installation des appareils, il est primordial que la fixation de l'appareil soit effectuée de manière appropriée pour l'utilisation prévue ET toute mauvaise utilisation prévisible. Un certain nombre d'éléments doivent être pris en considération avant de réaliser l'installation comme le type et la qualité de la fixation entre l'appareil et le mur, le type et l'état du mur lui-même ainsi que les charges possibles après le montage.

Conseil d'utilisation

Ces appareils ne sont pas prévus pour être utilisés par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire, d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

MISE EN GARDE: Afin d'éviter une surchauffe, ne pas couvrir l'appareil. «Ne pas couvrir» peut dire que, par exemple, l'appareil ne sera pas utilisé pour le séchage des vêtements en les mettant directement sur l'appareil.

Gestion des déchets conformément à la directive DEEE [WEEE en anglais] [2002/96/ce]

Le pictogramme sur l'étiquette du produit signifie que l'équipement ne peut être jeté avec les autres déchets, qu'il fait l'objet d'une collecte sélective en vue de sa valorisation, réutilisation ou recyclage. En fin de vie, cet équipement devra être remis à un point de collecte approprié pour le traitement des déchets électriques et électroniques. En respectant ces principes et en ne jetant pas le produit dans les ordures ménagères, vous contribuerez à la préservation des ressources naturelles et à la protection de la santé humaine. Pour tous renseignements concernant les points de collecte, de traitement, de valorisation et de recyclage, veuillez prendre contact avec les autorités de votre commune ou le service de collecte des déchets, au propre le magasin où vous avez acheté l'équipement. Ceci s'applique aux pays dans lesquels ladite directive est entrée en vigueur.
