LIKOMA H E - Radiateur électrique RADSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique à fluide caloporteur
Marque	RADSON
Modèle	LIKOMA H E
Dimensions (hauteur x longueur)	600 x 400 mm à 600 x 1200 mm selon modèle
Poids	8 à 22 kg selon modèle
Puissance nominale	400 à 1200 W selon modèle
Puissance effective	260 à 780 W selon modèle
Alimentation	230 V ~ 50 Hz, monophasé
Classe électrique	Classe II (double isolation)
Indice de protection	Protégé contre les projections d'eau
Normes	NF-EN 60.335-1 et 60.335.2.30, NFC 15 100
Installation en salle de bains	Volume 2 possible, sans commande accessible depuis baignoire ou douche
Distance minimale au sol	150 mm (partie inférieure) / 600 mm (partie chauffante basse)
Distance minimale aux parois	50 mm
Raccordement électrique	Bornier avec câble d'origine : gris neutre, marron phase, noir fil pilote
Dispositif de coupure obligatoire	Omnipolaire avec distance de séparation ≥ 3 mm
Protection différentielle recommandée	30 mA pour salle de bains
Fluide caloporteur	Quantité précise scellée, réparation uniquement par le fabricant
Précautions d'utilisation	Ne pas couvrir l'appareil pour éviter une surchauffe
Entretien	Nettoyage extérieur avec un chiffon doux, ne pas ouvrir
Gestion des déchets (DEEE)	Appareil à recycler via un point de collecte approprié

FOIRE AUX QUESTIONS - LIKOMA H E RADSON

Quelle est la hauteur minimale d'installation pour éviter les brûlures des enfants ?

Pour la sécurité des très jeunes enfants, installez l'appareil de manière que la partie chauffante la plus basse soit au moins à 600 mm au-dessus du sol.

Puis-je installer ce radiateur dans une salle de bains ?

Oui, il peut être installé dans le volume 2 de la salle de bains, à condition qu'aucun organe de commande (bouton, interrupteur) ne soit accessible depuis la baignoire ou la douche. Il doit également être protégé par un disjoncteur différentiel de 30 mA maximum.

Que signifie le fil pilote et comment le brancher ?

Le fil pilote (noir) permet de commander un abaissement de température depuis une centrale de programmation. Il doit être raccordé à la centrale ; s'il n'est pas utilisé, il ne doit jamais être isolé (laisser libre ou connecter à la terre selon norme). Les autres fils sont : gris pour le neutre et marron pour la phase.

Quelle est la puissance de ce radiateur ?

La puissance dépend du modèle. Par exemple, le LIH600400ELGG a une puissance nominale de 400 W et effective de 260 W. Les modèles plus longs montent jusqu'à 1200 W nominaux et 780 W effectifs.

Puis-je couvrir le radiateur pour sécher du linge ?

Non, il est formellement interdit de couvrir l'appareil. La notice indique : « Ne pas couvrir » pour éviter une surchauffe dangereuse.

Comment nettoyer le radiateur ?

Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur. N'utilisez pas de produits abrasifs ou solvants. Ne tentez jamais d'ouvrir l'appareil, car il contient un fluide caloporteur sous pression.

Quels sont les différents modèles disponibles ?

La gamme Likoma H E existe en plusieurs longueurs : 400, 600, 800, 1000 et 1200 mm, toutes avec une hauteur de 600 mm. Quatre finitions sont proposées : GG, SG, WG et BG.

Puis-je réparer moi-même une fuite de fluide caloporteur ?

Non, toute réparation nécessitant l'ouverture de l'appareil doit être effectuée exclusivement par le fabricant ou son service après-vente. En cas de fuite, contactez immédiatement RADSON.

Ce radiateur est-il compatible avec un programmateur central ?

Oui, grâce au fil pilote (noir), il peut être raccordé à une centrale de programmation pour bénéficier de fonctions d'abaissement de température. Le branchement doit être conforme aux normes électriques en vigueur.

Comment recycler l'appareil en fin de vie ?

Conformément à la directive DEEE, ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte approprié pour le traitement des déchets électriques et électroniques. Renseignez-vous auprès de votre mairie ou du magasin vendeur.

MODE D'EMPLOI LIKOMA H E RADSON

Instructions de montage

Likoma H E existe en 4 finitions :

B = hauteur C = longueur n = puissance nominative e = puissance effective

Dimensions / Afmetingen

in /en mm

type	B	C	weight poids gewicht	output puissancevermogen [watt]
			[kg]	n	e
LIH600400ELGG	600	400	8,00	400	260
LIH600400ELSG	600	400	8,00	400	260
LIH600400ELWG	600	400	8,00	400	260
LIH600400ELBG	600	400	8,00	400	260
LIH600600ELGG	600	600	11,00	600	390
LIH600600ELSG	600	600	11,00	600	390
LIH600600ELWG	600	600	11,00	600	390
LIH600600ELBG	600	600	11,00	600	390
LIH600800ELGG	600	800	15,00	800	520
LIH600800ELSG	600	800	15,00	800	520
LIH600800ELWG	600	800	15,00	800	520
LIH600800ELBG	600	800	15,00	800	520
LIH6001000ELGG	600	1000	19,00	1000	650
LIH6001000ELSG	600	1000	19,00	1000	650
LIH6001000ELWG	600	1000	19,00	1000	650
LIH6001000ELBG	600	1000	19,00	1000	650
LIH6001200ELGG	600	1200	22,00	1200	780
LIH6001200ELSG	600	1200	22,00	1200	780
LIH6001200ELWG	600	1200	22,00	1200	780
LIH6001200ELBG	600	1200	22,00	1200	780

Les apparèils électriques sont conformes aux normes NF - EN 60.335-1 et 60.335.2.30.

Ces appareils bénéficient d'une double isolation sur les parties électriques - classe II, et sont protégés contre les projections d'eau. Ils sont également conformes à la directive européenne 2004/108/EC (marquage CE sur tous les appareils).

• Les appareils doivent être installés conformément à la norme NFC 15 100 et aux règles de l'art.

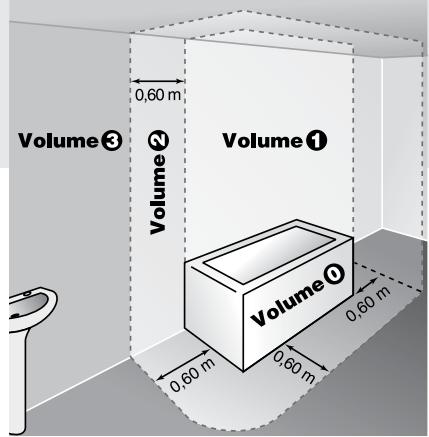

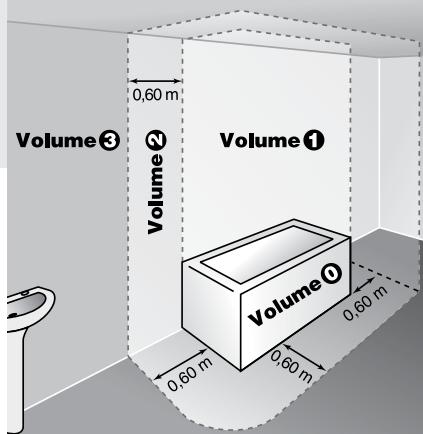

• Ils peuvent être installés dans le volume 2 de la salle de bains en veillant à ce qu'aucun organe de commande (bouton, interrupteur) ne soit accessible par une personne utilisant la baignoire ou la douche.
• La partie inférieure du boîtier doit se situer à une distance minimale de 150 mm du sol. L'appareil ne doit pas être installé à moins de 50 mm d'une paroi ni au-dessous d'une prise de courant.

MISE EN GARDE: Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer l'appareil de façon que la partie chauffante la plus BASSE soit au moins 600 mm au-dessus du sol.

Raccordement

L'alimentation se fait par courant monophasé 230V^ - 50Hz. - Le raccordement doit se faire sur un bornier de sortie de câble conformément aux normes électriques en vigueur (NF C 15 100). - Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation. - Le câble d'alimentation monté d'origine doit être relié au réseau par une boîte de connexion qui devra être placée derrière l'appareil, sans interposition de prise de courant et qui sera situé au moins à 25 cm du sol. - Neutre : fil gris - Phase : fil marron - Fil pilote : fil noir. Le fil pilote permet d'assurer les fonctions d'abaissement de température s'il est raccordé à une centrale de programmation. Il ne doit jamais être isolé de tout contact s'il n'est pas utilisé. - Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécifique. L'opération de remplacement de ce câble doit être réalisée par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. - L'appareil est rempli d'une quantité précise de fluide caloporteur (ne pas applicable pour les modèles Likoma E, Amirante E et Cosmoledo E). Les réparations nécessitant l'ouverture de l'appareil ne doivent être effectuées que

par le fabricant ou son après-vente qui doit être contacté en cas de fuite du fluide caloporteur.

• Conformément à la norme NF C 15 100, un dispositif de coupure omnipolaire est obligatoire. La distance de séparation des contacts doit être d'au moins 3 mm.
• Dans le cas de pose dans une salle de bains ou de douche, le sèche-serviette doit être protégé par un disjoncteur différentiel de 30 mA maxi.
• Lors d'une ventuelle mise à rebut de l'appareil, l'élimination du fluide caloporteur doit être effectuée uniquement par des sous-traitants approuvés (ne pas applicable pour les modèles Likoma E, Amirante E et Cosmoledo E).

Pour une parfaite installation des appareils, il est primordial que la fixation de l'appareil soit effectuée de manière appropriée pour l'utilisation prévue ET toute mauvaise utilisation prévisible. Un certain nombre d'éléments doivent être pris en considération avant de réaliser l'installation comme le type et la qualité de la fixation entre l'appareil et le mur, le type et l'état du mur lui-même ainsi que les charges possibles après le montage.

Conseil d'utilisation

Ces appareils ne sont pas prévus pour être utilisés par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire, d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

MISE EN GARDE: Afin d'éviter une surchauffe, ne pas couvrir l'appareil. «Ne pas couvrir» peut dire que, par exemple, l'appareil ne sera pas utilisé pour le séchage des vêtements en les mettant directement sur l'appareil.

Gestion des déchets conformément à la directive DEEE [WEEE en anglais] [2002/96/ce]

Le pictogramme sur l'étiquette du produit signifie que l'équipement ne peut être jeté avec les autres déchets, qu'il fait l'objet d'une collecte sélective en vue de sa valorisation, réutilisation ou recyclage. En fin de vie, cet équipement devra être remis à un point de collecte approprié pour le traitement des déchets électriques et électroniques. En respectant ces principes et en ne jetant pas le produit dans les ordures ménagères, vous contribuerez à la préservation des ressources naturelles et à la protection de la santé humaine. Pour tous renseignements concernant les points de collecte, de traitement, de valorisation et de recyclage, veuillez prendre contact avec les autorités de votre commune ou le service de collecte des déchets, ainsi que le magasin où vous avez acheté l'équipement. Ceci s'applique aux pays dans lesquels ladite directive est entrée en vigueur.
