Type de produit	Système de générateur GE HOME NERATOR 45000 Watt
Caractéristiques techniques principales	Générateur à essence, 45000 watts de puissance maximale, démarrage électrique
Alimentation électrique	Essence
Dimensions approximatives	Dimensions : 80 x 50 x 60 cm
Poids	Poids : 150 kg
Compatibilités	Compatible avec les appareils domestiques standard et les équipements de chantier
Tension	230 V
Puissance	45000 watts (max) / 40000 watts (nominal)
Fonctions principales	Démarrage automatique, protection contre les surcharges, indicateur de niveau d'huile
Entretien et nettoyage	Vérifier l'huile régulièrement, nettoyer le filtre à air, remplacer les bougies d'allumage tous les 100 heures
Pièces détachées et réparabilité	Pièces disponibles auprès des revendeurs agréés, manuel de réparation inclus
Sécurité	Utiliser uniquement à l'extérieur, respecter les instructions de sécurité, porter des équipements de protection
Informations générales utiles	Garantie de 2 ans, assistance technique disponible, consulter le manuel pour l'installation

FOIRE AUX QUESTIONS - HOME NERATOR SYSTEM 45000 WATT - INSTALLATION AND START-UP MANUAL GE

Comment puis-je installer le système de générateur GE Home de 45000 watts ?

Veuillez suivre les instructions détaillées dans le manuel d'installation fourni. Assurez-vous de respecter toutes les normes locales en matière d'électricité.

Quels outils sont nécessaires pour l'installation du générateur ?

Vous aurez besoin d'outils de base tels qu'un tournevis, une clé à molette, et éventuellement un perceuse. Consultez le manuel pour une liste complète des outils recommandés.

Comment démarrer le générateur pour la première fois ?

Pour démarrer le générateur, assurez-vous que toutes les connexions sont sécurisées, puis suivez les étapes de démarrage décrites dans le manuel.

Que faire si le générateur ne démarre pas ?

Vérifiez que le réservoir de carburant est plein, que les connexions électriques sont correctes, et que le disjoncteur est en position ON. Consultez le manuel pour d'autres solutions de dépannage.

Comment entretenir le générateur GE Home ?

Un entretien régulier est essentiel. Changez l'huile selon les recommandations du manuel, nettoyez les filtres et vérifiez les connexions électriques périodiquement.

Quelle est la durée de vie du générateur GE Home de 45000 watts ?

La durée de vie dépend de l'utilisation et de l'entretien. Avec un entretien régulier, le générateur peut durer de nombreuses années.

Le générateur peut-il être utilisé à l'intérieur ?

Non, le générateur doit être utilisé à l'extérieur dans un endroit bien ventilé pour éviter les risques d'intoxication au monoxyde de carbone.

Comment savoir si le générateur fonctionne correctement ?

Vérifiez les indicateurs sur le panneau de contrôle, écoutez le fonctionnement du moteur et assurez-vous que l'alimentation est stable lors de l'utilisation de vos appareils.

Quel type de carburant doit être utilisé avec le générateur ?

Le générateur utilise de l'essence sans plomb. Consultez le manuel pour des recommandations sur la qualité du carburant.

Comment stocker le générateur lorsqu'il n'est pas utilisé ?

Stockez le générateur dans un endroit sec, propre et bien ventilé. Vidangez le réservoir de carburant si vous prévoyez de ne pas l'utiliser pendant une longue période.

MODE D'EMPLOI HOME NERATOR SYSTEM 45000 WATT - INSTALLATION AND START-UP MANUAL GE

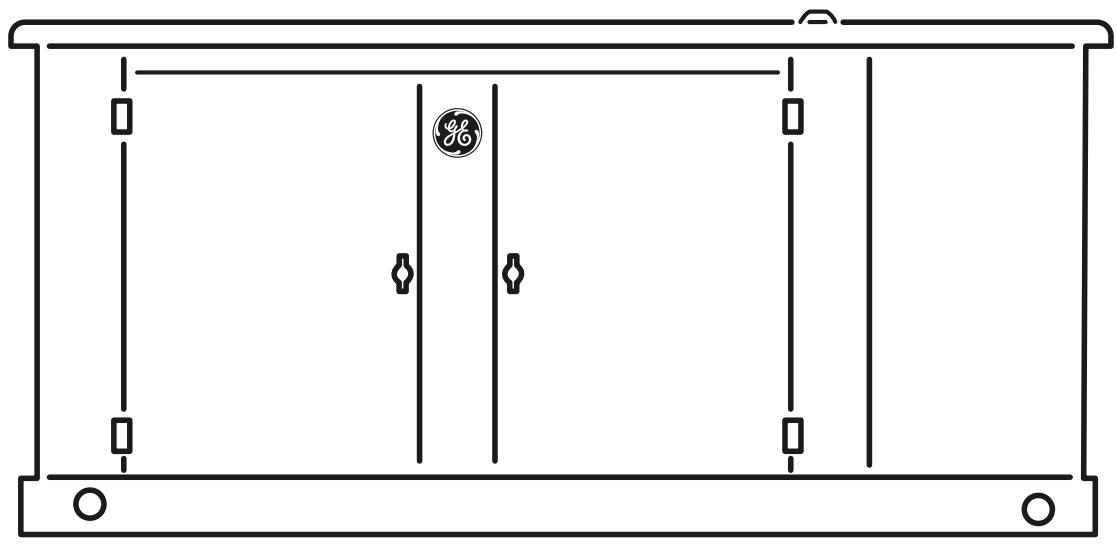

Manuel d'installation et démarrage

Nous vous remercions d'avoir acheté cette génératrice résidentielle de qualité GE. Nous sommes heureux que vous fassiez confiance à la marque GE. Lorsque utilisée et entretenue selon les instructions de ce manuel, votre génératrice GE vous offrira de nombreuses années de service fiable.

Ce manuel contient des renseignements sur la sécurité pour vous informer des dangers et des risques associés aux groupes électrogènes ainsi que de la façon de les éviter. Le groupe électrogène est conçu pour être utilisé comme génératrice résidentielle auxiliaire fournissant une source d’électricité alternative et pour desservir des charges comme le chauffage, les systèmes de réfrigération et les systèmes de communication qui, lorsqu’ils sont arrêtés durant une panne d’électricité, peuvent causer de l’inconfort ou des inconvenients. Conservez ces instructions pour référence future.

Cette génératrice résidentielle auxiliaire exige une installation par un professionnel avant d'être utilisée. Votre installateur doit suivre ces directives à la lecture.

Où nous trouver

Vous n'aurez jamais à chercher bien loin pour trouver un centre de soutien et service pour votre génératrice. Consultez les Pages Jaunes. De nombreux distributeurs de service après-vente agréés GE offrent un service de qualité. Vous pouvez également communiquer avec le service à la clientèle en téléphonant sans frais au [phone] de 8 h à 17 h HNC.

Pour la future référence

Veuillez fournir les renseignements suivants et les conserver avec votre reçu pour vous aider dans l'identification de l'appareil lors de vos prochains achats d'équipement.

Génératrice

Numéro de module

Révision

Numéro de série

Moteur

Numéro de série

Table des matières

Responsabilités du propriétaire 62

Responsabilités du détaillant/de l'entrepreneur chargé de l'installation.. 62

Précautions lors du déballage 62

Contenu de la boîte 63

Emplacement du générateur d'état d'attente 63

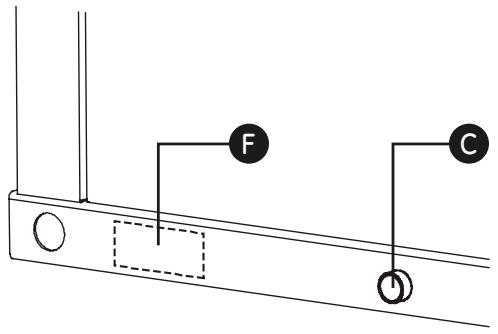

Emplacements de l'admission du combustible et de l'entrée électrique... 65

Le système de combustible gazeux 68

Consommation de combustible 69

Connexions du système 70

Mise à la masse de la générateur 72

Considérations pour l'installation finale 74

Démarrage initial (sans charge). 75

Essai de la procédure d'arrêt 76

Conversion du combustible. 77

Fonctionnement 79

Séquence de fonctionnement automatique 79

Réglage de la minuterie de cycle d'exercice 80

Vérification installation 80

Directives de sécurité importantes

CONSERVEZ CES DIRECTIVES - Ce manuel renferme d'importantes directives qu'il faut suivre durant l'installation et l'entretien de la génératrice et des batteries.

Symboles de sécurité et leur signification

Explosion

Feu

Choc électrique

Émanations toxiques

Parties en mouvement

Surface chaude

Auto-démarrage

Pression explosive

Brûlures chimiques

Poulie/courroie rotative

Pale de ventilateur rotative

Risque d'explosion de la batterie

Risque de lévage

Lire le manuel

A Le symbole d'alerte de sécurité indique un risque potentiel de blessure personnelle. Un mot signal (DANGER, ATTENTION ou AVERTISSEMENT) est utilisé avec un symbole d'alerte pour vous indiquer le degré ou le niveau du risque. Un symbole de sécurité peut être utilisé pour représenter le type de risque. Le mot signal AVIS est utilisé pour TRAITER les pratiques qui ne sont pas reliées aux blessures personnelles.

A Le mot signal DANGER indique un danger qui, s'il n'est pas évité, causea la mort ou des blessures graves. A Le mot signal AVENTISSEMENT indique un risque qui, s'il n'est pas évité, pourrait cause la mort ou des blessures graves. A Le mot signal ATTENTION indique un risque qui, s'il n'est pas évité, pourrait cause des blessures mineures ou moderées.

Le mot AVIS est utilisé pour les pratiques qui ne sont pas reliées aux blessures personnelles.

Le fabriquant ne peut anticiper toutes les circonstances potentielles pouvant composer un danger. Par conséquent, les avertissements contenus dans le présent manuel, ainsi que les plaques et les décalques apposés sur l'unité n'englobent pas toutes les possibilités. Si vous utilisez une procédure, une méthode de travail ou une technique d'opération non spécifiquement recommandée par le fabricant, vous devez vous assurer qu'elle ne promet pas votre sécurité ni celle des autres. Vous devez également vous assurer que la méthode de travail ou la technique d'opération que vous désirez ne rende pas la génératrice dangereuse.

AVERTISSEMENT Le moteur, lorsqu'il fonctionne, produit du monoxyde de carbone, un gaz toxique inodore et incolore. L'inhalation du monoxyde de carbone peut causer des maux de tête, de la fatigue, des étourdissements, le vomissement, de la confusion, des crises épileptiques, des nausées, l'évanouissement ou la mort.

• Faites fonctionner le générateur SEULEMENT à l'extérieur.
• Installez un avertisseur de monoxyde de carbone à piles près des chambres à coucher.
• Évitez que les gaz d'échappement entrent dans un espace restreint, par une fenêtre, une porte, une prise d'aération ou toute autre ouverture.

AVERTISSEMENT L'échappement du moteur de ce produit contient des produits chimiques que l'État de Californie considère comme causant le cancer, des déformations à la naissance ou d'autres dangers concernant la reproduction.

AVERTISSEMENT Certains composants de ce produit ainsi que les accessoires reliés contiennent des produits chimiques reconnus par l'État de la Californie comme causant des cancers, des malformations congénitales, ou d'autres problèmes de reproduction. Nettoyez-vous les mains après la manipulation.

Avertissement

Les batteries d'accumulateur produisent du gaz hydrogène explosif lorsqu'elles se rechargent. La plus petite étincelle enflammera l'hydrogène et provoquera une explosion. Le liquide d'électrolyte de l'accumulateur contient de l'acide et est extrêmement caustique.

du gaz hydrogène provoquera de graves

Toute batterie présente un risque de choc électrique et de courant de court-circuit élevé.

• NE jetez PAS la batterie dans un feu. Recyclez la batterie.
• Ne laissez aucune flamme, étincelle, source de chaleur ou cigarette allumée pendant ou plusieurs minutes suivant la charge de l'accumulateur. N'ouvrez PAS ni N'endommagez la batterie.
• Portez des lunettes de sécurité ainsi qu’un tablier, des bottes et des gants en caoutchouc.
• Enlevez votre montre, vos bagues et tout autre objet de métal. Utilisez des outils avec des poignées isolées.

Avertissement

RITISSEMENT Le générateur produit une tension élevée.

Ne pas relier le générateur à la terre risque de provoquer des électrocutions.

NE PAS isoler le générateur de l'installation électrique risque de provoquer des blessures ou même d'être fatal pour les ouvriersElectriciens et de causer des dommages au générateur dus à un "backfeed" d'énergie électrique

• Lorsque vous utilisez le générateur comme source d’énergie de secours, il est nécessaire d’aviser les services publics d’électricité.
• NE touchez PAS aux fils ou aux prises dénudés.
• N'utilisez PAS le générateur avec des cordons électriques usés, effilochés ou dénudés, ou abîmés de quelque sorte que ce soit.
• NE manipulez PAS le générateur ou les cordons d'alimentation lorsque vous êtes debout dans l'eau, pieds nus ou avec les mains ou les pieds humides.
• Si vous nevez travailler aux environs d'une unité alors qu'elle est en marche, placez-vous sur une surface sèche isolée afin de réduire les risques de choc électrique.
• NE laissez PAS des personnes non qualifiées ou des enfants se servir ou réparer le générateur.
• En cas d'accident causé par un choc électrique, procédez immédiatement à la mise hors tension de l'alimentation électrique et contactez des autorités locales. Évitez tout contact direct avec la victime.
• En dépit de la conception sécuritaire du groupe électrogène, le fait d'opérer l'équipement de façon imprudente, de ne pas l'entretenir ou d'être négligent peut causer des blessures et la mort.
• Demeurez alerte en tout temps lorsque vous travaillez sur cet équipement. NE travaillez JAMAIS sur l'équipement si vous êtes fatigué physiquement ou mentalement.
• Avant de procéder à tout entretien sur la généatrice, débranchez tout d'abord le câble de batterie identifié par NEGATIVE, NEG ou (-). Rebranchez le câble après avoir terminé.
• Une fois votre groupe électrogène installé, la généatrice peut se lancer et démarrer sans avertissement lorsque survient une panne électrique. Pour prévenir des blessures potentielles, AVANT de travailler sur l'équipement, réglez toujours l'interrupteur de système sur OFF, ET enlevez le fusé de 15 Ampères.

MENT Le gaz propane et le gaz naturel sont extrêmement inflammables et explosifs. Le feu ou l'explosion risque de provoquer des blessures graves, pouvant être fatales.

• Installez le système d'alimentation de combustible conformément aux codes applicables aux combustibles et aux gaz.
• Avant de mettre en service le générateur d'état d'attente, il faut purger ajuster les lignes d'alimentation de combustible et les tester pour les fuites.
• Une fois le système installé, vous devez vérifier le système de combustible sur une base régulière. Aucune fuite ne peut être tolérée.
• NE faites PAS fonctionner le moteur si vous sentez une odeur de combustible ou si d'autres conditions d'explosion sont présentes.
• Abstenez-vous de fumer près de la génératrice. Essuyez immédiatement tout déversement d'huile. Assurez-vous de ne laisser aucun matériel ou combustible dans le compartiment de la génératrice. Gardez la zone autour de la génératrice propre et sans débris.

MENT Tout contact avec la zone du silencieux peut causer des brûlures graves.

La chaleur et les gaz d'échappement peuvent enflammer des matériaux combustibles et les structures ainsi que causer un incendie.

• NE touchez PAS aux pièces chaudes et évitez le contact avec les gaz d'échappement.
• Laissez l'équipement refroidir avant de le toucher.
• N'installez PAS la généatrice à moins de 1,5 m (5 pi) de tous matériaux combustibles ou structures compétant des murs combustibles dont le degré de résistance au feu est de moins d'une heure.
• Laissez au moins les distances minimales indiquées dans les Directives générales concernant l'emplacement afin de vous assurer d'un refroidissement approprié de la génératrice et des dégagements requis pour l'entretien.
• L'utilisation ou le fonctionnement d'un moteur sur un terrain boisé, couvert de broussailles ou gazonné constitue une violation dans l'État de la Californie, en vertu de la section 4442 du California Public Resources Code, à moins qu'il ne soit doté d'un pare-étincelles tel que défini dans la section 4442 et maintenu en bon état de fonctionnement. Il se peut que d'autres États ou autres compétences fédérales aient des lois semblables. Communiquez avec le fabricant, le détaillant ou le concessionnaire original de l'appareil afin d'obtenir un pare-étincelles convenable pour le système d'échappement installé sur ce moteur.
• Les pièces de rechange doivent être identiques aux pièces d'origine et doivent être installées à la même position.

Les pièces mobiles peuvent causer un écrasement et des coupures.

Démarreur et autres tourneurs peut empêtrer reins, cheveux, vêtements, ou accessoires.

• N'utilise JAMAIS la généatrice sans bâti, couvercle ou gardes de protection installés.
• NE portez PAS de vêtements lâches, de bijoux ou tout ce qui risquerait d'être pris dans le démarreur ou toute autre pièce rotative.
• Attachez des cheveux longs et enlevez la bijouterie.
• Avant l'entretien, ôtez le fusible de 15 ampères du tableau de commande et débranchez le câble de batterie Négatif (NEG ou -).

Du liquide de refroidissement sous pression peut entraîner des blessures et endommager les matériels.

• NE PAS ouvrir le bouchon du radiateur lorsque le liquide de refroidissement est chaud.
• Laissez refroidir le liquide de refroidissement avant d'effectuer l'entretien.

Tension dangereuse - Tout contact avec les sés d'électricité peut causer un choc électrique et brûlures.

Risque de levage/Objet lourd - Peut entraîner un claquage musculaire ou des blessures au dos.

• Si vous utilisez un appareil de levage, prenez garde de NE PAS toucher aux lignes d'électricité.
• NE soulevez ni ne déplacez PAS la généatrice sans aide.

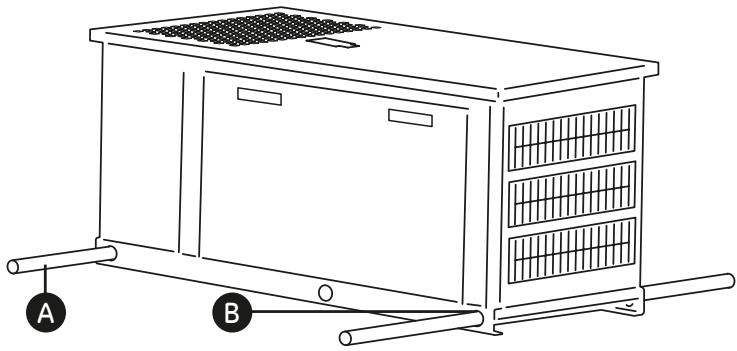

• Utilisez les tuyaux de levage tels que décrits dans la section Levage de la généatrice. L'unité peut glisser sur les tuyaux de levage lors du déplacement et ainsi causer des blessures.
• NE soulevez PAS l'unité par sa partie supérieure car cela endommagera la généatrice.

ATTENTION L'installation du fusible pourrait causer le démarrage du moteur.

• Prenez note que, avant l'expédition, le fusible de 1 Ampères a été retiré du panneau électrique.
• N'installez PAS ce fusible avant que toute la plomberie et le câblage n'aient été complétés et vérifiés.

ATTENTION Les vitesses de fonctionnement excessivement élevées augmentent les risques de blessure ou risquent d'endommager le générateur. Des vitesses excessivement lentes produisent une charge importante pour la génératrice.

• NE trafique PAS la vitesse régulée. Le générateur produit une fréquence nominale et une tension correctes lorsqu'il fonctionne à une vitesse régulée.
• NE modifiez PAS le générateur d'aucune façon.

AVIS Dépasser la capacité de puissance ou d'ampérage du générateur risque d'endommager ce dernier et/ou les autres appareils électriques qui y sont branchés.

• Voir la section Circuits Essentiels des manuels d'utilisation.
• Démarrez le générateur et laissez le moteur se stabiliser avant de brancher les charges électriques.

AVIS Un traitement inapproprié du générateur risque de l'endommager et de raccourcir sa durée d'utilisation.

• Ne vous servez du générateur que pour les utilisations prévues.
• Si vous avez des questions concernant les utilisations prévues, demandez à votre distributeur ou revendeur autorisé.
• Ne faites fonctionner le générateur que sur des surfaces horizontales.
• Des débits d'air de refroidissement et d'aération ajustés sont nécessaires au bon fonctionnement de la génératrice.
• Lorsque l'unité est en marche, il faut que les portes de l'orifice de remplissage d'huile et d'accès au tableau de commande soient installées.
• N'exposez pas le générateur à une humidité excessive, à de la poussière, à de la saleté ou à des vapeurs corrosives.
• En dépit de la conception sécuritaire du groupe électrogène, le fait d'opérer l'équipement de façon imprudente, de ne pas l'entretenir ou d'être négligent peut causer des blessures et la mort.
• Demeurez alerte en tout temps lorsque vous travaillez sur cet équipement. Ne travaillez jamais sur l'équipement si vous êtes fatigué physiquement ou mentalement.
• Ne démarrez jamais le moteur sans son filtre à air ou sans le couvercle du filtre à air.
• N'insérez aucun objet dans les fentes de refroidissement.
• N'utilisez pas la génératrice ni aucune partie de celle-ci comme palier. Le fait de marcher sur l'unité peut causer des contraintes et briser des pièces. Cela peut résulter en des conditions de fonctionnement dangereuses à cause d'une fuite de gaz d'échappement, de combustible, d'huile, etc.
• Si les appareils branchés sont en surchauffe, éteignez-les et débranchez-les du générateur.
• Arrêtez le générateur si :
• la puissance électrique est inexistante;
• l'équipement produit des étincelles, de la fumée ou des flammes;
• l'unité vibre excessivement.

Installation

Ce produit est donc pour être utilisé comme groupe électrogène optionnel fournissant une source d'électricité alternative et pour desservir des charges comme le chauffage, les systèmes de réfrigeration et les systèmes de communication qui, lorsqu'ils sont arrêtés durant une panne d'électricité, peuvent causer des inconvénients ou autre. Ce produit ne se qualifie pas comme groupe électrogène d'urgence tel que défini par la NFPA 70 (NEC).

Tout a été fait pour s'assurer que les renseignements contenus dans le présent guide soient exacts et à jour. Toutefois, le fabricant se réserve le droit de changer, de modifier ou encore d'améliorer le système en tout temps et ce, sans préavis.

Responsabilités du propriétaire

• Vous devez lire et suivre les instructions indiquées dans le manuel d'utilisation, en particulier la section Sécurité et la section concernant la sélection des circuits essentiels.
• Établissez un programme d'entretien, de soins et d'utilisation régulier de votre groupe électrogène, tel qu'indiqué dans le manuel d'utilisation.

Responsabilités du détaillant/de l'entrepreneur chargé de l'installation

• Vous devez lire et respecter les règles de sécurité décrites dans le manuel d'utilisation.
• Installez uniquement un commutateur de transfert homologué UL qui est compatible avec le groupe électrogène.
• Vous devez lire et suivre les instructions indiquées dans le présent guide d'installation.

IMPORTANT: Le système est muni d'un chauffe-eau qui s'active lorsque la température ambience est inférieure à 80 °F (27 °C) ET lorsque l'électricité est branchée au commutateur de transfert.

Si vous avez des questions à propos de l'utilisation prévue de cet appareil, consultez votre installateur ou votre détaillant ou téléphonez au [phone] de 8 h à 17 h HNC.

Précautions lors du déballage

Avant son expulsion, l'unité prête à installer a été placée sur une dalle de béton armé ou une base artificielle. Prenez soin d'éviter les dommages causés par une chute, un choc, une collision, etc. Entrepousez et déballez la boîte dans le bon sens, tel qu'indiqué sur le carton d'expédition.

Vérification de la livraison

Après avoir enlevé le carton, examinez avec soin les éléments de la généatrice pour tout dommage subi durant l'expédition.

IMPORTANT: Au moment de la livraison, si vous remarquez des dommages ou des pièces manquantes, demandez au livreur de noter tous les dommages sur la facture de fret

et d'apposer sa signature dans l'espace réservé à cette fin. Après la livraison, si vous remarquez des pièces manquantes ou des dommages, mettez les pièces endommagées de côté et communiquez avec le transporteur pour connaître les procédures de réclamation. Les pièces manquantes ou endommagées ne sont pas garanties.

Le groupe electrogène est livré avec les éléments suivants:

• Système de refroidissement viabilisé
• Système de lubrification viabilisé
• Raccord de combustible flexible
• Guide d'installation et de démarrage
• Manuel d'utilisation
• Manuel d'utilisation du moteur
• Liste de vérification d'installation
• Clés pour la porte d'accès
• Fusible de rechange de 15 ampères ATO.

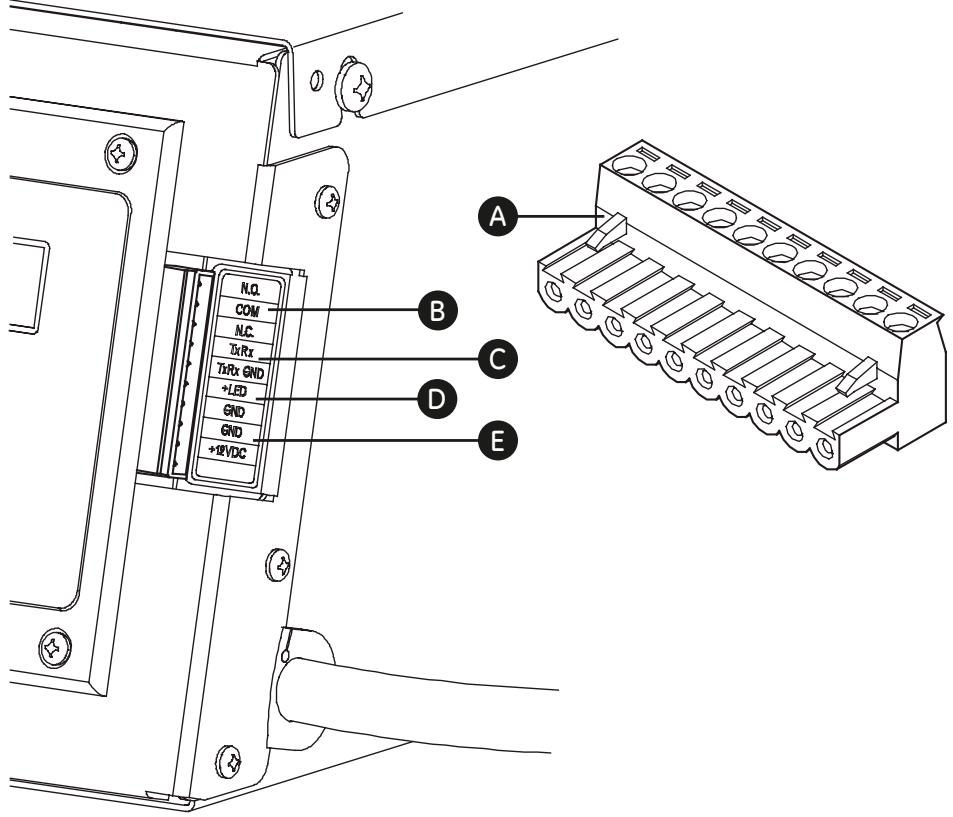

• Connecteur de tableau de commande à dix pôles
• Peinture de retouche
• Trousse duvoyant DEL à distance (DEL/plaque/vis)

Articles non fournis :

• Berceau de montage
• Batterie de démontage (voir p. 74)
• Conduit et fil de branchement
• Vannes/tuyauterie d'alimentation en combustible
• Deux tuyaux de série 40, de 2 po de diamètre et de 60 po de longueur (ET NON des conduits électriques)
• Grue, sangles de levage, chaînes ou câbles
• Poinçons à trous pour acier d'épaisseur 7
• Tournevis à couple, plage de 5 à 50 pouces-livres
• Voltmètre/fréquencemètre
• Lampe de réglage de l'allumage (si le type de combustible est converti)
• Appareil de mesure de rapport air/combustible (Capteur O_2 et Analyseur, si le type de combustible est converti)
• Charge fictive (si le type de combustible est converti)

Emplacement du générateur d'état d'atteinte

Avant d'installer la génératrice, consultez le propriétaire et faites-lui part des directives suivantes, qui pourraient affecter son choix d'emplacement désiré.

AVERTISSEMENT La chaleur et les gaz d'échappement peuvent enflammer des matériaux combustibles et les structures ainsi que causer un incendie.

• N'installez PAS la générateur à moins de 1,5 m (5 pi) de tous matériaux combustibles ou structures compétant des murs combustibles dont le degré de résistance au feu est de moins d'une heure.

AVERTISSEMENT Le moteur, lorsqu'il fonctionne, produit du monoxyde de carbone, un gaz toxique inodore et incolore. L'inhalation du monoxyde de carbone peut causer des maux de tête, de la fatigue, des étourdissements, le vomissement, de la confusion, des crises épileptiques, des nausées, l'évanouissement ou la mort.

• Faites fonctionner le générateur SEULEMENT à l'extérieur.
• Installez un avertisseur de monoxyde de carbone à piles près des chambres à coucher.
• Évitez que les gaz d'échappement entrent dans un espace restreint, par une fenêtre, une porte, une prise d'aération ou toute autre ouverture.

Placez la génératrice dans un endroit bien ventilé qui permet l’élimination des gaz d’échappement mortels. N’installez pas la génératrice dans un endroit où les gaz d’échappement pourraient s’accumuler et pénétrer ou être aspirés dans un édifice qui pourrait être occupé. Assurez-vous que les gaz d’échappement ne puissent entrer par une fenêtre, une porte, une prise d’aération ou une autre ouverture qui pourrait leur permettre de s’accumuler dans un espace restreint. Tenez aussi compte des vents dominants et des courants d’air au moment de déterminer l’endroit où vous installerez la génératrice.

Directives générales concernant l'emplacement

• Installez l'unité à l'extérieur SEULEMENT.
• Placez l'unité dans une dalle de béton préparée à cet effet qui soit plate et munie d'un drain pour l'écoulement des eaux.
• Installer l'appareil dans un endroit où l'évacuation d'une pompe de faisard, l'écoulement des gouttières et du toit, l'irrigation d'aménagement paysagé ou un système de pulvérisation d'eau n'entraînera pas une inondation de l'appareil, l'arrosage du boîtier ou l'entrée d'eau par l'admission d'air ou les ouvertures de sortie.
• Installez l'appareil dans un endroit où les services (incluant les services couverts, enfermés et souterrains), dont le téléphone, l'électricité, l'alimentation en combustible, l'irrigation et la climatisation, ne seront pas touchés ou obstrués.
• Installez l'unité là où les ouvertures pour l'entrée et la sortie d'air ne seront pas obstruées par les feuilles, le gazon, la neige, etc. Si des vents dominants causent des bourrasques ou des amoncellements, il faut construire un brise-vent pour protéger l'unité.
• Installez la génératrice aussi près que possible du système automatique de transfert d’énergie afin de réduire la longueur des fils et du conduit.

IMPORTANT: La loi ou les codes locaux peuvent réglementer la distance entre le générateur d'état d'attente et la source d'alimentation en combustible.

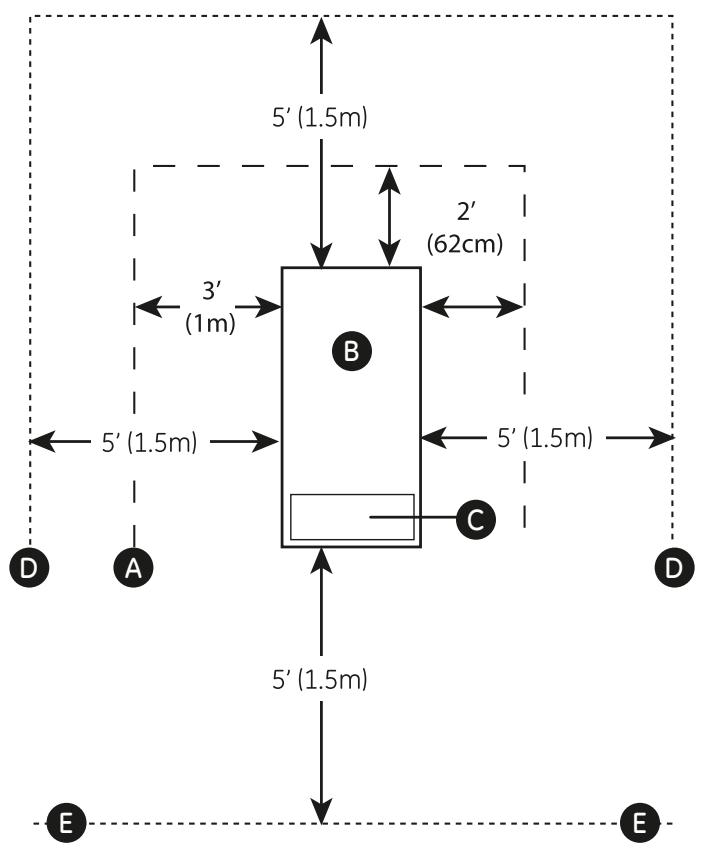

L'illustration suivante montre les dégagements minimum (MIN) à partir d'une vue aérienne de la génératrice (B) vers les matériaux combustibles (D) et non combustibles (A).

• Ces distances sont données afin de procurer des directives relatives à l'emplacement de la généatrice par rapport aux combustibles, au refroidissement de la généatrice et à l'entretien SEULEMENT.
• Les distances minimales sont indiquées sur l'illustration. Les quatre côtés de la génératrice ne peuvent être dans un espace fermé ou limité, même si les distances minimales sont respectées. NE connectez PAS (A) et/ou (D) à (E).
• Un toit ne peut être installé.
• Il ne faut pas que le gaz d'échappement (C) s'accumule.

A Matériau ou structure non combustible avec une durée de résistance au feu de 1 heures. B Générateur résidentiel auxiliaire C Échappement du moteur (sortie verticale par rapport au boîtier) D Matériau ou structure combustible avec une durée de résistance au feu de 1 heures ou moins. E Tout matériel ou structure. NE connectez PAS (A) et/ou (D) à (E).

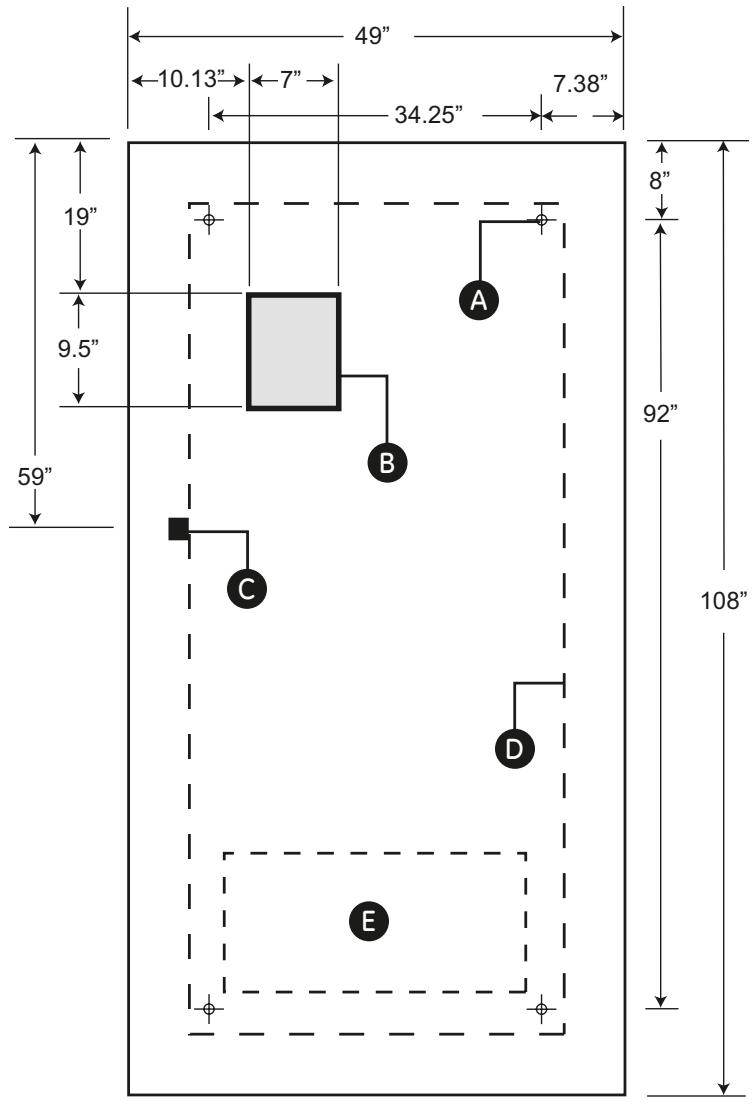

Dalle de béton

• Résistance à la compression après 28 jours: 3 000 lb/po² (200 MPa) d'au moins
• 5 pouces (12,5 cm) d'épaisseur sur une largeur
• 6 pouces plus large tout autour du boîtier (montré comme (D) dans la figure de droite)
• Renforcez la dalle à l'aide de barres d'armature no 6 (sur foyers de 12 po) ou de treillis d'acier d'épaisseur 8 (foyers de 6 po).

REMARQUE: Évitez de disposer de l'armature dans la zone des tronçons d'entrée (B).

À l'aide de boulons d'ancrage de maçonnerie d'au moins 5/16 po (8 mm) de diamètre et suffisamment longs pour retenir l'appareil, fixez l'appareil aux quatre coins (A) de la dalle.

L'emplacement de l'entrée de combustible (C) et l'orifice d'échappement (E) sont illustrés pour référence.

Emplacements de l'admission du combustible et de l'entrée électrique

Il est préféirable d'utiliser des bouts de câble d'alimentation traversant la dalle (voir ci-dessus). Si vous n'utilisez pas de bouts de câble, (F) indique l'emplacement recommandé pour les trous de poinçon servant à fixer les conduits d'alimentation. Le connecteur d'entrée de combustible de 1 pouce NPT (C) est illustré pour référence.

La génératrice pèse plus de 941 kg (2 070 livres). Il faut utiliser des outils et de l'équipement appropriés et recourir à un personnel qualifié pour chacune des phases de manipulation et de déplacement de la génératrice.

Avertissement

ENT Tension dangereuse - Tout contact avec les lignes d'électricité peut causer un choc électrique ou des brûlures.

Risque de levage/Objet lourd - Peut entraîner un claquage musculaire ou des blessures au dos.

• Si vous utilisez un appareil de levage, prenez garde de NE PAS toucher aux lignes d'électricité.
• NE soulevez ni ne déplacez PAS la généatrice sans aide.
• Utilisez les tuyaux de levage tels que décrits dans la section Levage de la généatrice. L'unité peut glisser sur les tuyaux de levage lors du déplacement et ainsi causer des blessures.
• NE soulevez PAS l'unité par sa partie supérieure car cela endommagera la généatrice.

Pour placer la généatrice sur la dalle de béton, il faut deux Calendrier 40 tuyaux de 60 po (152 cm) de longueur et de 2 po (5 cm) de diamètre (G) fournis par l'installateur. Insérez les tuyaux à travers les trous de levage (H) situés près de la base de l'unité.

Utilisez une barre d'écartement pour vous assurer que les chaînes, les courroies ou les câbles NE touchent PAS au toit de la génératrice. À l'aide de la peinture pour retoucher fournie, effectuez les retouches de peinture pour toute surface écaillée.

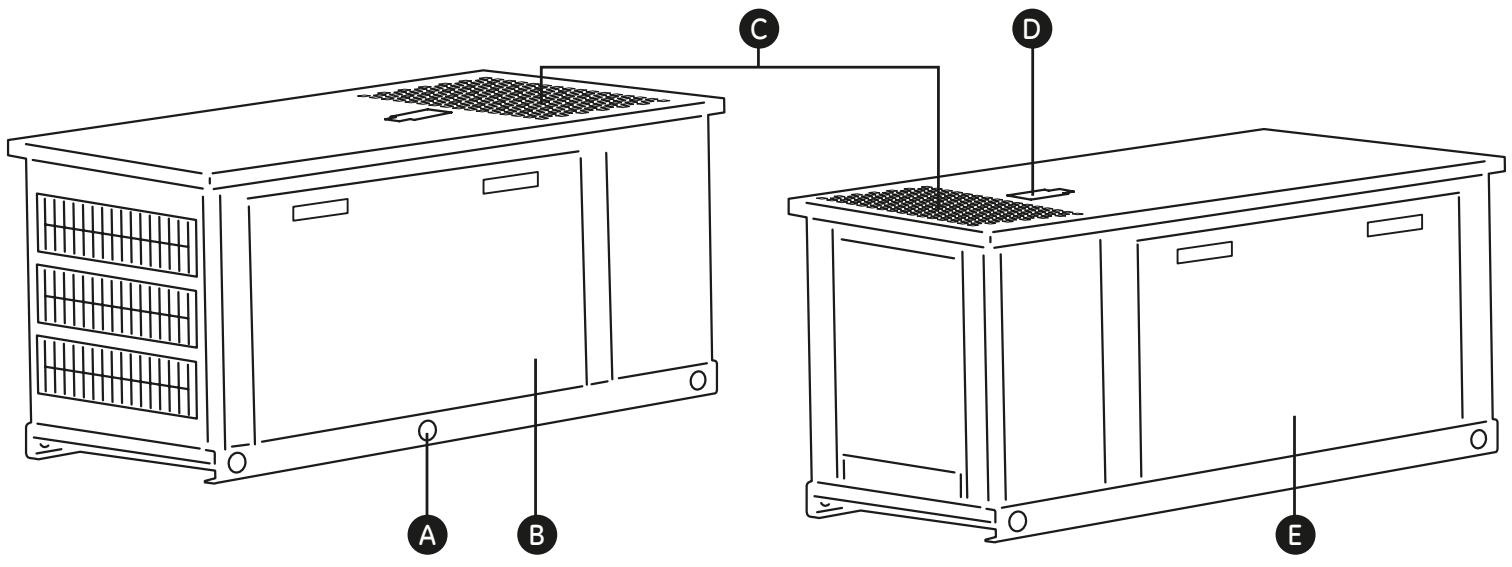

Le groupe électrogène est muni d'un boîtier possédant des portes d'accès, tel qu'a montré ci-dessus. Chaque porte est identifiée par un élément important qui se trouve derrière celle-ci, comme suit :

A - Orifice d'admission de combustible (illustré pour référence) B - Porte d'accès du tableau de commande (peut être muni de deux portes) C - Orifice d'échappement (illustré pour référence) D - Porte de remplissage d'huile E - Porte de batterie

AVERTISSEMENT Tout contact avec la zone du silencieux peut causer des brûlures graves.

• NE touchez PAS aux pièces chaudes et évitez le contact avec les gaz d'échappement.
• Laissez l'équipement refroidir avant de le toucher.

Lorsque l'unité est en marche, il faut que les portes de remplissage du liquide de refroidissement ainsi que les portes d'accès à la batterie et au tableau de commandes soient installées afin d'assurer un refroidissement adéquat de l'équipement, la réduction de bruit et l'ajout de sécurité.

Chaque génératrice résidentielle est munie de clés identiques. Ces clés s'adaptent aux serrures qui verrouillent les portes d'accès.

Pour ouvrir une porte d'accès :

1. Insérez une des clés dans la serrure de la porte d'accès que vous souhaitez ouvrir et tournez la clé d'un quart de tour dans le sens antihoraire.
2. Saisissez la poignée de la porte et tournez-la d'un quart de tour dans le sens antihoraire pour l'ouvrir. Retirez la clé.
3. La porte de remplissage de liquide de refroidissement se déverrouille de la même façon. Elle peut être utilisée pour l'ajout de liquide de refroidissement ou d'huile.

Pour fermer une porte d'accès :

1. Fermez la porte et tournez la poignée de la porte d'un quart de tour dans le sens horaire.
2. Insérez une des clés dans la serrure de la porte d'accès et tournez la clé d'un quart de tour dans le sens horaire. Retirez la clé.

Les renseignements ci-dessous aideront les techniciens en systèmes de combustible gazeux à concevoir les installations. Ces renseignements ne doivent en aucun cas être interprétés de façon à aller à l'encontre des codes applicables aux combustibles gazeux. Si vous avez des questions ou des problèmes, consultez votre fournisseur de combustible local ou votre chef des pompiers.

Avertissement

Le gaz propane et le gaz naturel sont

extrêmement inflammables et explosifs.

Le feu ou l'explosion risque de provoquer des blessures graves, pouvant être fatales.

• Le gaz de pétrole liquéfié est plus lourd que l'air et s'accumule près du sol.
• Le gaz naturel est plus léger que l'air et s'accumule en hauteur.
• Même la plus petite étincelle peut enflammer ces combustibles et causer une explosion.
• N'allumez PAS de cigarette ou ne fumez pas à proximité de l'appareil.

À L'INSTALLATEUR: Avant d'appliquer ces consignes générales, consultez le propriétaire du groupe électrogène et suivez toute considération technique qui pourrait influer sur ses plans d'installation.

Les règles générales suivantes s'appliquent à la tuyauterie utilisée dans les systèmes de combustible gazeux.

• La tuyauterie doit être fabriquée d'un matériel conforme aux codes de sécurité fédéraux et locaux ; elle doit être fixée solidement et protégée contre les vibrations.
• La tuyauterie doit être protégée contre les dommages physiques aux endroits où elle traverse les massifs de fleurs, les massifs d'arbustes ainsi que les autres surfaces cultivées susceptibles de subir des dommages.

ATTENTION Le connecteur ne doit pas être installé sous terre ou être en contact avec le sol.

• Il faut que toute la longueur du tuyau flexible pour combustible soit visible pour l'inspection régulière et celui-ci ne doit pas être enfermé ni toucher ou traverser un mur, un plancher ou une cloison.
• Installez les tuyaux flexibles pour combustibles (fournis) entre l'orifice d'admission de combustible du groupe électrogène résidentiel et la tuyauterie rigide afin d'empêcher l'expansion thermique ou la contraction de causer une contrainte excessive aux matériaux de la tuyauterie.

REMARQUE : Lorsque les conditions locales impliquent des tremblements de terre, des tornadoes, un sol instable ou des risques d'inondation, des considérations spéciales doivent être apportées afin d'augmenter la force et la flexibilité des supports et des raccordements de la tuyauterie.

• La tuyauterie doit être de la bonne dimension afin de maintenir les pressions d'alimentation ainsi que le débit volumétrique nécessaires sous les diverses conditions de la généatrice alors que tous les appareils au gaz sont reliés au système d'alimentation et en fonctionnement.

Le gaz propane et le gaz naturel sont mêmement inflammables et explosifs.

Le feu ou l'explosion risque de provoquer des blessures graves, pouvant être fatales.

• Avant de mettre en service le groupe électrogène, il faut purger et ajuster les lignes d'alimentation de combustible et les tester pour les fuites.
• Aucune fuite ne peut être tolérée.
• uvé pour GN/GPL sur tous les raccords à visser.
• Conformément aux codes et aux normes applicables, la tuyauterie installée doit être ajustée, purgée et testée pour son étanchéité.

Tenez compte des facteurs suivants lorsque vous planifiez l'installation du système d'alimentation en combustible:

• La densité de l'air étant moindre en haute altitude, la puissance du moteur est donc réduite. Voir Baisse de puissance à haute altitude ou à température élevée de ce Manuel d'utilisation.
• Au moins un robinet de fermeture manuelle approuvé doit être installé sur la ligne d'alimentation en combustible à l'intérieur de 1,8 m (6 pi) du groupe électrogène résidentiel. Un raccord union ou un raccord à brides doit être installé en aval de sorte à permettre le retrait des commandes.
• La pression d'alimentation en vapeur de PL et en gaz naturel à l'orifice d'alimentation de combustible de la génératrice devrait se situer entre 7 et 11 pouces d'eau (po C. E.) à pleine capacité, lorsque tous les appareils au gaz sont sous tension et en fonction.

Le groupe électrogène a subi un essai en charge à l'usine pour fonctionner au gaz naturel ou à la vapeur de PL. L'unité peut être convertie du gaz naturel à la vapeur de PL, ou vice-versa, par deux personnes à l'aide d'outils spéciaux. Consultez Conversion de combustible, plus loin dans ce manuel.

Il est recommandé que le raccord du combustible inclue les pièces suivantes :

• Une section de tuyau de gaz d'au moins 10 pi (3 m) entre le régulateur de combustible principal et le raccord d'entrée de combustible (sert d'accumulateur pour les charges élevées).
• Un robinet de fermeture manuelle du carburant situé à l'intérieur de l'édifice ce à l'extérieur de l'édifice, juste avant la génératrice.
• La tuyauterie doit être protégée contre le gel dans les régions propices à la formation d'hydrates ou de glace. La terminaison de la tuyauterie rigide devrait inclure une trappe à sédiments dans les régions où le condensat ne gèle habituellement pas.

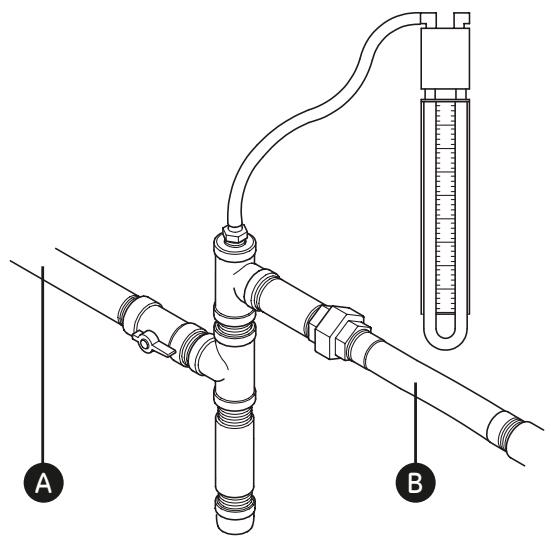

• Il faudrait inclure une sortie pour manomètre.

La sortie pour manomètre permet l'installation temporaire d'un manomètre. Afin de s'assurer que le moteur reçoit la pression de carburant ajustée pour fonctionner efficacement dans l'ensemble de sa plage de fonctionnement.

Lorsque la série initiale d'essais est complétée, le manomètre est enlevé et la sortie bouchée. Voici un assemblage typique de raccord de combustible, où (A) représente l'alimentation de combustible et (B) va vers le groupe électrogène.

Grosseur du tuyau de combustible

Il existe de nombreux documents de référence, en ligne ou non, sur les dimensions des tuyaux de combustible. Par exemple, NFPA 54 - National Fuel Gas Code, 2006 (Art. No : 320-6031-06) est une ressource consultée fréquemment. L'installateur doit tenir compte de la gravité spécifique du gaz et compenser pour une quantité nominale de restrictions causées par les lyres de dilatation, les joints, etc. Si la quantité de raccords, de coudes ou d'autres restrictions est inhabituelle, consultez les codes fédéraux et locaux.

Consommation de combustible

Les exigences en matière d'alimentation en combustible à demi charge et à pleine charge pour le gaz naturel et la vapeur de PL sont indiquées ci-dessous.

Gaz naturel		Propane
1/2 Charge	Pleine charge	1/2 Charge	Pleine charge
483 C	777 C	178 C	297 C
483,000 B	777,000 B	445,000 B	742,000 B
C = en pieds cubes par heures (PCH) B = BTU par heures

Propriétés physiques	Propane	Gaz naturel
État atmophérisque normal	Gas	Gas
Point d'ébullition (en °F):
Initial	-44	-259
Final	-44	-259
Valeur calorifique :
Btu par gallon (LHV net*)	83,340	63,310
Btu par gallon (Brut**)	91,547
Pieds cubes (Gaz)	2,500	1,000
Densité***	36.39	57.75
Poids†	4.24	2.65
Octane Number:
Recherche	110+	110+
Moteur	97
* PCI (Pouvoir calorifique inférieur) est la valeur nominale la plus réalisée.** Le pouvoir calorifique supérieur ne tient pas compte de la perte de chaleur sous forme d'eau lors de la combustion.*** La densité est indiquée en “Pieds cubes de gaz par gallon de liquide”.† Le poids est indiqué en “Livres par gallon de liquide”.

Les connexions BT aux contacts de défaillance de signal, la communication du commutateur de transfert, la DEL à distance et l'alimentation auxiliaire de 12 V CC est établie à l'aide d'une fiche de connexion à dix broches amovible. Comparez cette illustration à votre généatrice afin de vous familiariser avec l'emplacement de ces raccords. Faites le décompte vers l'emplacement approprié de la broche sur le connecteur du tableau de commande car un alignement visuel avec le décalque peut être trompeur :

A - branchement de la prise à dix pôles

B - Contacts de défaillance — Utilisez les bornes NO, COM et NC pour raccorder une alarme, un voyageur, etc. pour vous alerter en cas de défaillance. Les contacts changent d'état lors d'une condition de défaillance.

C - communication du commutateur de transfert

— Raccordez-vous au tableau de commande du commutateur de transfert de l'interface de communication à l'aide d'un fil de cuivre à paire torsadée de 18 AWG.

D - Sortie de panneau DEL à distance — Utilisez cette sortie pour raccorder le panneau DEL à distance supplémentaire fourni avec la génératrice. Si certains problèmes sont dédictés dans la génératrice, le panneau DEL à distance clignotera un certain nombre de fois. E - Prise de +12 volts C. C., 5 ampères - Alimentation auxiliaire interne.

Important:

• Pour un branchement d'une puissance de sortie, utilisez un fil de cuivre du minimum volt 300, 75° C - 90° C d'A. W. G. de #3/0, (tableau 310.16, 100 pi de NEC de ref. Employez le code électrique national pour des facteurs de correction et cablez les calculs de taille.) Pour un branchement à une ligne d'alimentation de service, utilisez un fil de cuivre d'au moins d'A. W. G. de #14, 300 volts, 75°C 90°C
• Pour une communication du commutateur de transfert, utilisez un fil de cuivre avec deux conducteurs torsadés d'A. W. G. de #18, d'une longueur maximale de 60 m (200 pieds), 300 volts, 75°C - 90°C
• Ne fixez qu'un fil à chaque vis de connexion.
• Serrez les vis de la fiche de connexion à 7 lb/po (7,9 newtons-mètres).

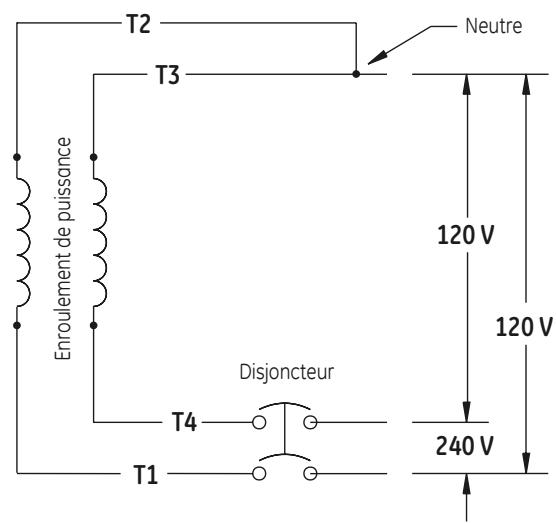

Un système de branchement C.A. monophasé à trois fils est utilisé pour le groupe électrogène. L'assemblage du stator est constitué d'une paire de bobines stationnaires à deux bornes sortant de chaque bobine. La jonction des fils T2 et T3 forme le fil neutre, tel qu'illustré au moyen du dessin et du schéma de câblage suivant. Vous trouvez un dessin et un schéma de câblage dans le manuel de listes de pièces illustrées.

REMARQUE: Le neutre n'est pas raccordé à la terre au niveau de la généatrice.

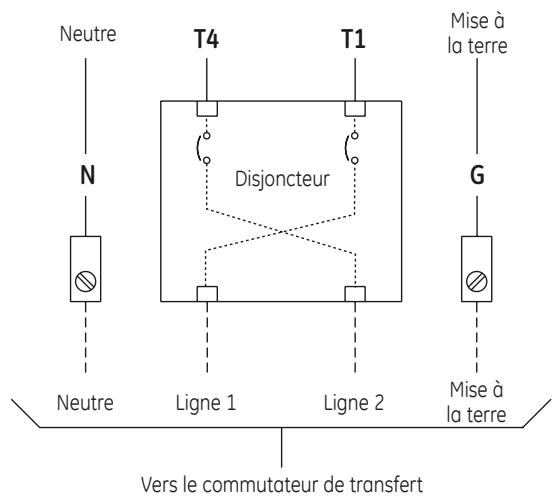

Lorsque vous établissez des raccordements électriques, respectez les spécifications relatives au type de fil et au serrage se trouvant sur le disjoncteur et le raccord neutre/de mise à la terre.

Vers le commutateur de transfert Branchement des fusibles de service

Mise à la masse de la génératrice

La génératrice résidentielle doit être mise à la terre en conformité avec tous les codes, normes et réglementations applicables. Il y a deux emplacements de languette de contact de mise à la masse (GND) de la génératrice. La languette principale est située à l'intérieur de la boîte de jonction de l'alternateur à côté du disjoncteur et devrait satisfaire à la plupart des applications. La deuxième languette de contact de mise à la masse (GND) de la génératrice est située sur le châssis sous le couvercle des disjoncteurs de la génératrice et NE devrait être utilisée QUE pour une tige de mise à la terre installée sur la génératrice, si requis par les codes locaux. Voir Commandes au sujet de l'emplacement.

Interconnexions du circuit de commande

Les fils d'alimentation de 240 V doivent être acheminés par le conduit. Les fils d'alimentation de 240 V acheminent l'électricité de service vers la carte de circuit imprimé et le chauffe-eau de la génératrice. Cette électricité charge également la batterie. En cas de panne, la génératrice se mettra en marche.

À l'aide d'un fil de cuivre d'au moins 300 V, de calibre 14 AWG, fourni par l'installateur, raccordez chaque borne à fusibles 10 A de la boîte de jonction aux bornes à fusibles 10 A correspondantes du commutateur de transfert automatique.

Lorsque vous établissez des raccordements électriques, respectez les spécifications relatives au type de fil et au serrage se trouvant sur le disjoncteur et le raccord neutre/de mise à la terre.

Système de détection des pannes

Le tableau de commande de la génératrice est doté d'un affichage numérique pour indiquer les codes de défaillance. Il affiche un code de défaillance lorsque certaines défaillances sont décelées dans le groupe électrogène. Une autre DEL et une plaque de montage sont fournies pour leur installation à l'intérieur dans un endroit pratique. Pour obtenir des renseignements plus détaillés, consultez la section Système de détection des pannes du Manuel d'utilisation.

Elles permettent au propriétaire d'observer l'état du groupe électrogène. Si certains problèmes sont détectés dans le groupe électrogène, le voyant DEL à distance clignotera un certain nombre de fois. Consultez le propriétaire pour convenir d'un endroit pratique. Placez la boîte électrique dans un endroit visible par le propriétaire tel que d'un ouvre-porte de garage ou d'un panneau de commande de sécurité.

Pour installer le panneau DEL à distance du groupe électrogène :

1. Poussez la DEL à travers la plaque de montage par l’avant jusqu’à ce qu’elle se fixe d’un coup sec.

IMPORTANT: Le voyant DEL est sensible à la polarité.

1. À l'aide du connecteur à dix pôles fourni et d'un fil de calibre minimal de 18 AWG fourni par l'installateur, branchez la DEL à distance aux connecteurs +LED et GND du tableau de commande de la générateur. Utilisez des serre-fils pour raccorder le fil aux conducteurs de la DEL.
2. Fixez la plaque de montage au coffret électrique à faible tension fourni par l'installateur.

Le tableau de commande du groupe électrogène, situé à l'intérieur du bâti de la génératrice, est illustré ci-dessous.

Voici une brève description des commandes utilisées durant l'installation :

A - Disjoncteur — Doit être à ON pour alimenter le commutateur de transfert. Le boîtier du disjoncteur comprend un panneau inférieur amovible qui facilite les raccordements de conduits. B - SET EXERCISE (Réglage du cycle d'exercice) - Utilisé pour régler l'heure de démarrage du cycle d'exercice. C - MANUAL OVER-RIDE (Surpassement manuel) - Utilisé pour démarrer et arrêter manuellement la génératrice. D - Fusible de 15 ampères — Protège les circuits de commande CC E - Interrupteur du système — Bascule entre les modes OFF et AUTO. F - Écran numérique — Affiche le temps de fonctionnement en heures ou les codes de défaillance.

Consultez la section Commandes du manuel d'utilisation pour de plus amples renseignements.

Interrupteur de système

L'interrupteur de système constitue la commande la plus importante de la généatrice. Dans le présent document, ce dispositif à deux positions s'utilise comme suit:

• La position normale de fonctionnement est la position "AUTO". Si une panne d'électricité est détectée, le système démarrera la généatrice. Lorsque l'électricité est rétablie, laissez le moteur stabiliser les températures internes, fermez la généatrice et attendez la prochaine panne d'électricité.
• La position "OFF" ferme la généatrice quand elle fonctionne, ce qui empêche l'unité de démarrer et de remettre à zéro toute détection de panne.

Fusible de 15 ampères

Protège les circuits de commande C. C. de la génératrice résidentielle. Si le fusible est grillé (fondu et ouvert) ou a été enlevé, le moteur ne peut être lancé ou démarrer. Remplacez le fusible grillé uniquement par un fusible ATO de 15 A. Un fusible de rechange est fourni avec l'unité. Si le fusible est grillé ou a été enlevé, vous devrez réinitialiser la minuterie d'exercice (voir Réglage de la minuterie de cycle d'exercice).

Huile à moteur

AVIS Toute tentative de démarrer le moteur avant qu'il ait été rempli avec l'huile recommandée entraînera une panne de l'équipement.

• Consultez la section Entretien des manuels d'utilisation et du moteur au sujet du remplissage de l'huile.
• La garantie sera annulée si des dommages à l'équipement sont entraînés par le manquement à se conformer à cette directive.

Ce moteur a été testé en usine et est livré rempli d'huile non synthétique (API SL 10W-30). Cela permet au système de fonctionner dans une plage élargie de températures et de conditions climatiques. Avant de démarrer le moteur, vérifiez le niveau d'huile et assurez-vous que le moteur a subi l'entretien spécifique dans le Manuel d'utilisation du moteur.

Système de refroidissement

Ce moteur a été testé en usine et est livré rempli d'un mélange équilibré (50-50) d'antigel automobile (Dex-Cool™ orange) et d'eau. Cela procure, durant toute l'année, une protection optimale contre le gel, l'ébullition et la corrosion. Le système de refroidissement comprend un chauffe-eau qui fonctionne lorsque la température ambiante est inférieure à 80 °F (27 °C) ET lorsque l'électricité est branchée au commutateur de transfert. Vérifiez régulièrement le niveau de liquide de refroidissement de la façon décrite dans le manuel d'utilisation du moteur.

Batterie

L'installateur doit fournir et installer une batterie de démarrage rechargeable à régulation par soupape. La batterie de démarrage DOIT être conforme aux specifications indiquées dans ce tableau.

Spécifications de la batterie
Volts	12 volts CC
A (MIN)	650 CCA (ampérage de démarrage à froid)
Type	VRLA (valve a régle d'acid de plomb)
Matériel délimitant	Post
Dimension (MAX) :
Largeur	7.5 pouces (191mm)
Longueur	11.25 pouces (286mm)
Hauteur	10.0 pouces (254mm)

Installez la batterie de la façon décrite à la rubrique Entretien de la batterie de la section Entretien du manuel d'utilisation. Assurez-vous que le câble négatif est branché en dernier lieu.

AVERTISSEMENT Les bornes, les cosses ainsi que tous les accessoires reliés à la batterie contiennent du plomb et des composés de plomb - produits chimiques reconnus par l'État de la Californie comme causant des cancers et d'autres problèmes de reproduction. Nettoyez-vous les mains après la manipulation.

Système d'alimentation en combustible

Assurez-vous que tous les raccords du tuyau de combustible sont fermement serrés et fixés et qu'il n'y a pas de fuite.

Assurez-vous que tous les robinets de fermeture de la canalisation de gaz sont en position "OPEN" et qu'une pression de combustible adéquate est disponible.

Avant d'utiliser ou démettre en service le groupe électrogène, vérifiez minutieusement l'ensemble de l'installation. Commencez ensuite des essais du système sans aucun branchement de charges électriques, comme indiqué ci-dessous :

REMARQUE: L'unité a été configurée en usine pour fonctionner au gaz naturel ou à la vapeur de PL. La conversion de combustible, s'il y a lieu, doit être effectuée avant de suivre ces étapes. Consultez Conversion de combustible, plus loin dans ce manuel.

1. Branchez un voltmètre CA et un fréquencemètre précis du côté charge du disjoncteur pour vérifier la tension de sortie de la généatrice.
2. Réglez le disjoncteur principal de la généatrice en position ON (fermée).
3. Confirmez qu'un fusible de 15 A est installé dans le tableau de commande.
4. Réglez l'interrupteur de système à AUTO.
5. Maintenez le bouton MANUAL OVER-RIDE (surpassement manuel) du tableau de commande enfoncé pendant six secondes. Le moteur devrait s’arrêter.

REMARQUE: Pour le démarrage initial du groupe électrogène, il faut purger l'air contenu dans les canalisations de combustible. Cela peut nécessiter quelques minutes.

1. Écoutez s'il y a des bruits ou des vibrations inhabituels et soyez attentif à tout signe de fonctionnement anormal. Vérifiez s'il y a des fuites d'huile et de liquide de refroidissement pendant que le moteur fonctionne.
2. Laisser le moteur se réchauffer pendant quelque cinq minutes afin de permettre à sa température interne de se stabiliser.
3. La tension à vide devrait être de 239 à 244 volts, et la fréquence devrait être de 59,8 à 60,2 Hz.

REMARQUE: Si la tension CA s'écarte de ces plages, ajustez la génératrice (Étapes 11 et 12 ci-dessous).

1. Vérifiez la tension de sortie de la généatrice entre une des languettes de contact generator connection et la languette de contact neutre, puis entre l'autre languette de contact de la generator connection et la languette de contact neutre. Dans les deux cas, la lecture de la tension de sortie devrait se situer entre 117 et 123 volts.

IMPORTANT : NE procédez PAS avant d'être certain que la tension CA est exacte et respecte les limites stipulées. La fréquence de la génératrice est fixe et ne peut être réglée.

1. Si la tension et la fréquence sont exactes, passez à l'étape 13.
2. Branchez le voltmètre de la façon décrite à l'objet 1.

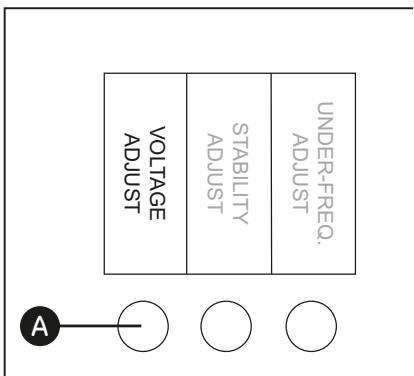

3. En observant le voltmètre, réglez le régulateur de tension de l'alternateur (A) à 240 volts. NE réglez AUCUN autre régulateur.

1. Maintenez MANUAL OVER RIDE (surpassement manuel) du tableau de commande enfoncé jusqu'à ce que le moteur s'arrête.
2. Installez le couvercle du boîtier du disjoncteur de l'alternateur.

L'installateur fera des essais du système pour s'assurer que les messages de diagnostic sont montrés correctement sur l'affichage numérique du tableau de bord, comme suit :

FC_1 - batterie faible

Cette défaillance ne nécessite aucune procédure d'essai.

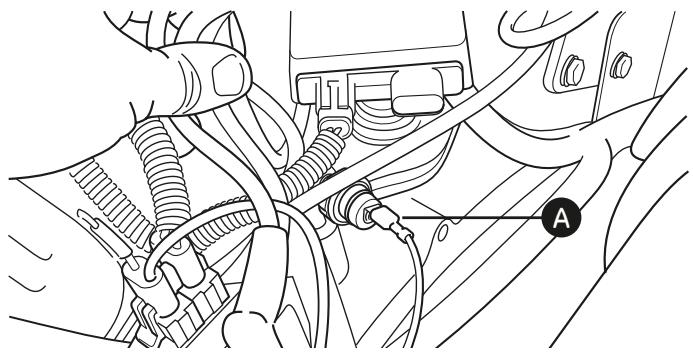

Repérez le fil 85 branché (A) au pressostat de sécurité d'huile.

Raccordez un fil volant fourni par l'installateur au fil 85. Lorsque l'interrupteur de système est à la position AUTO, appuyez sur MANUAL OVER RIDE (surpassement manuel) pour démarrer la génératrice. Lorsque la génératrice est en marche, raccordez l'autre extrémité du fil volant à un composant bien mis à la terre, comme le bloc-moteur. La génératrice s’éteindra, et le code FC_2 s’affichera sur le tableau de commande du système. Retirez le conducteur du cavalier. Réglez l'interrupteur de système à OFF pendant 30 secondes pour corriger la défaillance.

FC_3 - basse tension

Lorsque l'interrupteur de système est à la position AUTO, appuyez sur MANUAL OVER RIDE (surpassement manuel) pour démarrer la généatrice. Lorsque la généatrice fonctionne sans charge, réglez le disjoncteur de la généatrice à OFF. La généatrice devrait s’arrêter, et le code FC_3 e disjoncteur à la position ON.

FC_4 - Engine Fails to Start (Le moteur ne démarre pas) Lorsque la généatrice est hors tension, réglez la vanne de combustible manuelle à la position OFF. Lorsque l'interrupteur du système est en position AUTO, fermez l'alimentation de service. Le moteur se lancera pour tenter de démarrer. Après environ deux minutes d'essai de démarrage (10 secondes de lancement, 10 secondes de repos), la généatrice devrait mettre fin à l'essai, et le code FC_4 a vanne de combustible fournie par l'installateur à la position ON.

FC_5 - basse fréquence

Cette défaillance ne nécessite aucune procédure d'essai.

Cette défaillance ne nécessite aucune procédure d'essai.

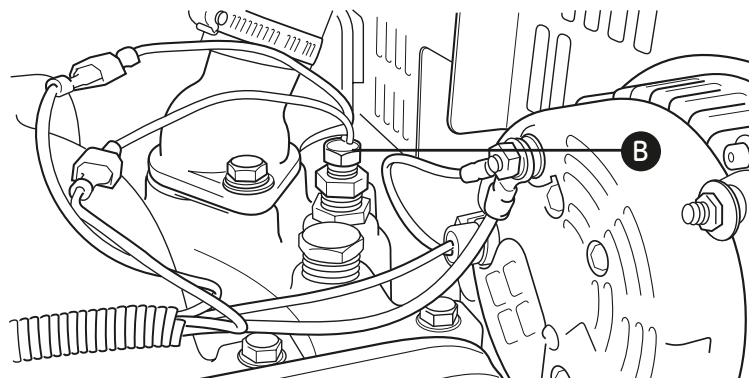

Repérez le fil 95 branché (B) au thermocontact.

Raccordez un fil volant fourni par l'installateur au fil 95. Lorsque l'interrupteur de système est à la position AUTO, appuyez sur MANUAL OVER RIDE (surpassement manuel) pour démarrer la générateur. Lorsque la générateur est en marche, raccordez l'autre extrémité du fil volant à un composant bien mis à la terre, comme le bloc-moteur. La générateur devrait s'arrêter, et le code FC_7 devrait s'afficher sur le tableau de commande du système. Retirez le conducteur du cavalier. Réglez l'interrupteur de système à OFF pendant 30 secondes pour corriger la défaillance.

(Unités avec un ACCM II ou un plus défunt tableau de commande seulement)

Vérifiez la présence de l'alimentation de service au commutateur de transfert automatique. Alors que l'interrupteur du système est à la position AUTO, retirez soigneusement un des fusibles de 2 A du commutateur de transfert. FC_8 s'affiche alors sur le tableau de commande du système. Replacez soigneusement le fusible dans le commutateur de transfert. Réglez l'interrupteur du système à OFF pendant 30 secondes pour effacer la défaillance.

Analyse des résultats de l'essai

Si l'une des procédures d'essai précédentes n'entraîne pas l'arrêt de la générateur et l'affichage de la défaillance indiquée, corrigez la défaillance avant de remettre l'unité en service.

L'unité est livrée de l'usine calibrée pour fonctionner au gaz naturel ou à la vapeur de pétrole liquéfié. Pour convertir le moteur pour un fonctionnement du gaz naturel à la vapeur de pétrole liquéfié ou de la vapeur de pétrole liquéfié au gaz naturel, suivez cette procédure :

1. Réglez le disjoncteur principal de la génératrice à OFF.
2. Réglez l'interrupteur du système (System) du tableau de commande à OFF.
3. Retirez le fusible de 15 A du tableau de commande du système.

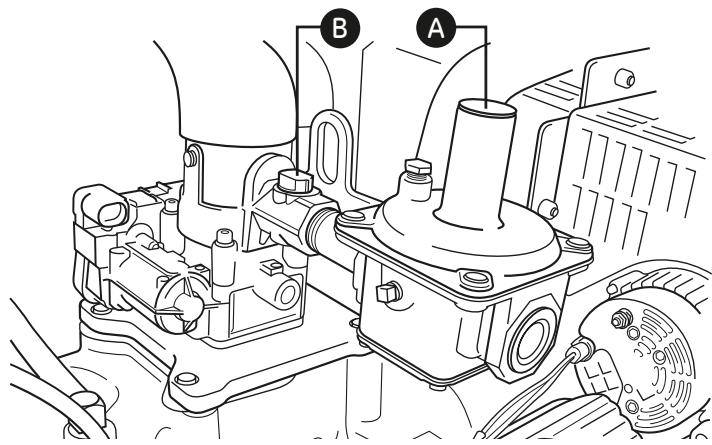

4. Retirez le couvercle de la tour du régulateur de dépressurisation (A). Le réglage principal de l'ajustement est illustré à (B).

1. Calibrez le capteur O_2 selon les spécifications du fabricant de l'analyseur. Installez le capteur O_2 dans le tuyau d'échappement.

REMARQUE: Le technicien doit fournir le capteur O_2 et l'analyseur.

1. Fixez une lampe stroboscopique à la bougie d'allumage #1 sur le moteur (consultez le diagramme dans le manuel du moteur).

7 Dans la clôture de panneau de commande, « OUVREZ » le couvercle de sélecteur de carburant pour l'opération de GN et le connecteur « ÉTROIT » pour l'opération de PL. Voir le schéma ou le diagramme de fil pour de plus amples informations. 8. Réinstallez le fusé de 15 A du tableau de commande du système. 9. Réglez le disjoncteur principal de la génératrice à ON. 10. Réglez l'interrupteur du système (System) du tableau de commande à AUTO. 11. Maintenez MANUAL OVER RIDE (surpassement manuel) du tableau de commande enfoncé pendant six secondes. Lorsque le moteur démarre, laissez-le se réchauffer pendant dix minutes sans charge.

REMARQUE: Si l'alimentation de service n'est pas branchée, la généatrice demarrera automatiquement.

1. À l'aide de la lampe stroboscopique fournie par le technicien, situez les repères de synchronisation sur l'amortisseur de vibrations du vilebrequin.
2. Si la synchronisation est conforme à la spécification, desserrez l'attache de fixation du distributeur. En observant l'indicateur de synchronisation, ajustez le distributeur de la façon indiquée ci-dessous:

Pétrole liquéfié (PL) = 24 degrés avant le point mort haut

Gaz naturel (GN) = 32 degrés avant le point mort haut

REMARQUE : Les valeurs de temporisation sont reconnues par PSI Engineering.

1. Serrez l'attache de fixation du distributeur.
2. En observant la lecture de l'Analyseur O 2, ajustez le régulateur de dépressuration (A) et les vis de réglage principales (B) pour obtenir une valeur stœchiométrique montrée

Tension	Phi	Lamda
2.40	1.000	1.000
2.45	1.012	0.988
2.50	1.024	0.977
2.55	1.036	0.966
2.60	1.048	0.955
2.65	1.060	0.944

1. À l'aide de la charge fournie par le technicien, ajoutez une plein
2. Retirez la charge et vérifiez si la valeur du capteur est demeurée dans la zone cible. Au besoin, ajustez (A) et (B) pour atteindre la valeur cible.
3. Ajoutez une moitié de charge, puis une pleine charge à la généatrice. Effectuez une autre vérification et vérifiez si la valeur du capteur demeure dans la zone cible.

IMPORTANT : Plusieurs tentatives peuvent être requises pour atteindre le réglage cible. Lorsque le moteur est stabilisé, continuez à tester et à ajuster d'abord sans charge, puis à moitié de charge et finalement à pleine charge jusqu'à ce que la valeur cible soit atteinte à toutes les charges de la généatrice.

1. Retirez la charge de la généatrice. Laissez la généatrice fonctionner pendant dix minutes afin de permettre à la température interne de se stabiliser. Réglez l'interrupteur de système du tableau de commande à OFF.
2. Retirez le fusible de 15 A du tableau de commande du système.

AVERTISSEMENT Tout contact avec la zone du silencieux peut causer des brûlures graves.

• NE touchez PAS aux pièces chaudes et évitez le contact avec les gaz d'échappement.
• Laissez l'équipement refroidir avant de le toucher.
• Installes le couvercle de la tour du régulateur de dépressurisation et retirez le capteur O_2 ainsi que la lampe stroboscopique.
• Réinstallez le fusible de 15 A du tableau de commande du système.
• Réglez la minuterie de cycle d'exercice.
• Remplissez l'énoncé des émissions et envoyez-le avec la liste de vérification de l'installation.

Séquence de fonctionnement automatique

Le panneau électrique de la génératrice contient une carte de circuit logique de commande. Ce tableau de commande contrôle constamment la tension de l'électricité de service. Si cette tension baisse sous un niveau prédéfini, le tableau de commande signalera le lancement et le démarrage du moteur.

Lorsque la tension de service est rétablie au-delà d'un niveau de tension préétabli, le moteur reçoit un signal d'arrêt.

Le fonctionnement actuel du système ne peut être modifié, et il est séquencé par des capteurs et des minutes du tableau de commande de la manière suivante:

Capteur de désexcitation de la tension de l'alimentation de service

• Ce capteur contrôle la tension de l'alimentation de service.
• Si la tension baisse sous 70% de la tension d'alimentation nominale, le capteur amorce un décompte de 10 secondes. Le décompte sert à identifier les pannes de courant localisées.
• Lorsque le décompte est expiré, le moteur est lancé et démarre.

Capteur de prise en charge de la tension de service

Ce capteur supervise la tension d'alimentation de service. Lorsque cette tension est rétablie à 80 pour cent de la tension nominale source, un délai est déclenché et le moteur entrera en mode refroidissement du moteur.

Minuterie de refroidissement du moteur

• Lorsque la charge est transférée à nouveau à la source d'alimentation de service, la minuterie de refroidissement du moteur s'active.
• Environ une minute s'écoule avant l'arrêt de la génératrice.
• Le moteur tourne durant au moins 5 minutes.

Le groupe électrogène est muni d'une minuterie de cycle d'exercice qui se met en marche et vérifie le système une fois par semaine. Au cours de ce cycle d'exercice, l'unité fonctionne durant une douzaine de 20 minutes, puis s'arrête. Le transfert de charge électrique N'A PAS lieu durant le cycle d'exercice (sauf si une panne de courant survient).

Un bouton du tableau de commande est étiqueté « SET EXERCISE » (voir Tableau de commande du système). Le jour et l'heure particuliers auxquels ce bouton est pressé sont programmés dans la mémoire du tableau de commande. Ce jour et cette heure sont alors utilisés pour initialiser automatiquement le cycle d'exercice du système. La légende « SET EXERCISE » du tableau de commande clignote jusqu'à ce que le cycle d'exercice soit réglé.

Pour exécuter la procédure de réglage du cycle d'exercice:

1. Choisissez le jour et l'heure à laquelle vous désirez que le cycle d'exercice du groupe électrogène ait lieu.
2. À cette journée et heures, appuyez et maintenez enfoncé l'interrupteur "Set Exercise" pendant trois secondes.

REMARQUE: La DEL clignote jusqu'à ce que l'interrupteur soit maintenu enfoncé pendant trois secondes, puis la DEL s'allume pendant 5 secondes et s'éteint.

1. L'unité s'amorcera puis entamera son cycle d'exercice de 20 minutes.

Par exemple, si vous appuyez sur « SET EXERCISE » pour le réglage du cycle d'exercice le dimanche à 10 h, l'unité exécutera un cycle d'exercice puis fera de même tous les dimanches matin à 10 h (+/- ½ heures).

REMARQUE: Le réglage du cycle d'exercice ne fonctionnera que si l'unité est en mode AUTO et que si la méthode exacte est suivie. Vous devrez reprogrammer le cycle d'exercice si vous enlevez ou remplacez le fusible de 15 A ou si la batterie de démarriage est débranchée.

Si vous voulez changer le jour et l'heure du cycle d'exercice, vous n'avez qu'à exécuter à nouveau la procédure de Réglage de la minuterie du cycle d'exercice le jour et à l'heure exacte à laquelle vous voulez que le cycle d'exercice ait lieu.

Avant de mettre en service le groupe électrogène, vérifiez minutieusement l'ensemble de l'installation.

Tout en procédant à la vérification, remplissez la liste de vérification de l'installation. Assurez-vous que tous les éléments sont cochés et que toutes les signatures ont été obtenues. Indiquez au propriétaire qu'il doit poster la copie blanche à:

Le commerçant/installateur doit enregistrer le moteur GM auprès de Power Solutions Inc. afin d'activer la couverture de la garantie pour les moteurs GM. Allez à www. psiengines. com pour créer un profil d'utilisateur. Lorsque l'installation

est terminée, le commercant/installateur doit aller à www. psiengines. com, sélectionner "Warranty (Garantie)", puis sélectionner "Register Engine for Warranty (Enregisterur un moteur pour la garantie)" afin d'entrer les renseignements nécessaires pour activer la garantie du moteur GM. Des directives détaillées sont également disponibles à www. thePowerPortal. com du site Web de B&S Power Products sous "Warranty/ Warranty Documents (Garantie/ Documents de garantie)".

Cela met fin aux directives d'installation et de démarrage. Le manuel d'utilisation renferme des explications détaillées sur l'utilisation, l'entretien et le dépannage de ce groupe électrogène.
