MODE D'EMPLOI AG98 GOLDSTAR
Magnétoscope à cassettes
avec Programmation "ShowView"
MANUEL D'UTILISATION
MODELE : AG98
PAL SECAM
SHOWVIEW
Avant de brancher, d'utiliser ou de régler ce produit, lisez attentivement les instructions du manuel.
Précautions à prendre et caractéristiques
Informations
Placer votre magnétoscope à l'abri de la lumière vive ou du soleil.
Veiller à ne pas exposer inutillement l'appareil aux vibrations, à l'humidité, à la poussière ou à la chaleur.
Si le câble d'alimentation est endommagé, le faire remplacer par le fabricant, son service après-vente ou une personne qualifiée, afin d'éviter tout danger.
En cas d'orage, il est recommandé de débrancher le câble d'antenne et la fiche secteur pour ne pas endommager l'appareil et la TV.
Ne pas utiliser votre magnétoscope s'il est endommagé. Il ne doit être réparé que par un personnel d'entretien qualifié.
Ne pas retirer le couvercle arrière de l'appareil afin de ne pas être exposé aux circuits haute tension et à d'autres risques potentiels. Si l'appareil ne fonctionne pas correctement, reportez-vous au Tableau de Dépannage (voir couvercle Arriere). Si le fonctionnement est toujours incorrect, débranchez l'appareil et consultez votre revendeur.
Vérifiez que votre magnétoscope est placé de manière à assurer une bonne ventilation.
Ce produit est fabriqué dans le respect des exigences des DIRECTIVES CEE 89/336/CEE, 93/68/CEE et 73/23/CEE, relatives aux parasites radioélectriques.
Voici quelques exemples de caractéristiques spécifiques :
HQ (Haute Qualité) - système d'amélioration d'image - Télécommande à infrarouges à fonctions complètes - Mémoire programmable de 80 chaînes avec récepteur à synthèse de fréquence - ACMS (Système de Mémorisation Automatique de Chaînes) plus - ACSS (Système de Réglage Automatique d'Horloge) - Fonction de Temporisation : 7 programmations sur 1 mois - Système de programmation "ShowView" intégré - Fonction VPS/PDC - Enregistrement et lecture pour format large 16/9 - Compatible CANAL+ LP - enregistrement & lecture longue durée
- Commandes navette excentrique Fonction économie d'énergie ICON OSD (Affichage des fonctions à l'écran) Lecture NTSC sur TV PAL
- Recherche d'images & logique
- Verrouillage parental Nettoyage automatique des têtes
- Mise en marche et défilement automatiques
- Fonctions ralenti variable, arrêt sur image et image par image
- Compteur temps réel
- Fonction déshydratation rapide
- Système de suivi de piste automatique
- Décodéur stéréo numérique pour réception de son mono & bilingue, stéréo NICAM
- Système audio Hi-Fi Enregistrement Simulcast
Bienvenue dans le monde GoldStar
Nous vous remercions d'avoir acheté ce magnétoscope à cassettes GoldStar, Modèle AG98.
Description 2-5
Précautions à prendre et caractéristiques 2
Emplacement & fonctions de la télécommande 4

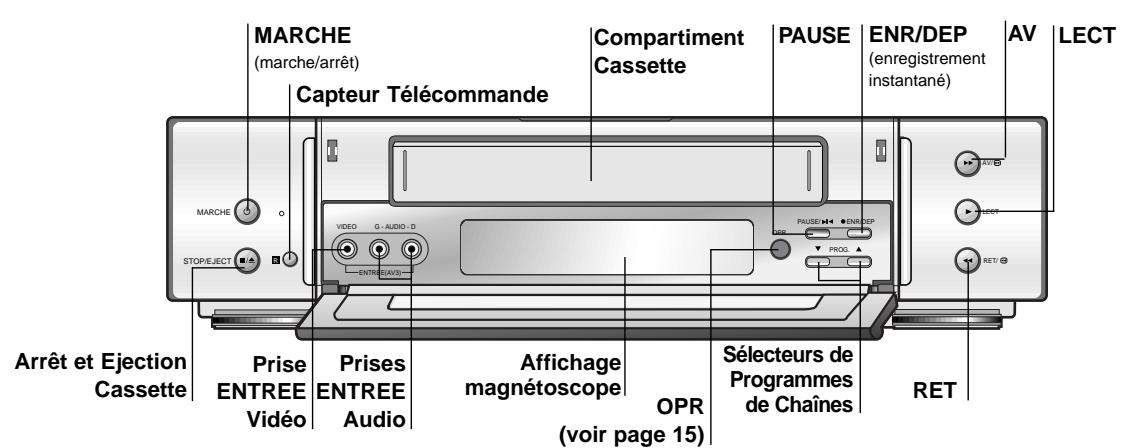

Commandes de votre magnétoscope 5
Installation 6-13
Raccordement à votre TV & à un décodeur (ou satellite) 6
Raccordement à une chaîne Hi-Fi & à un caméscope 7

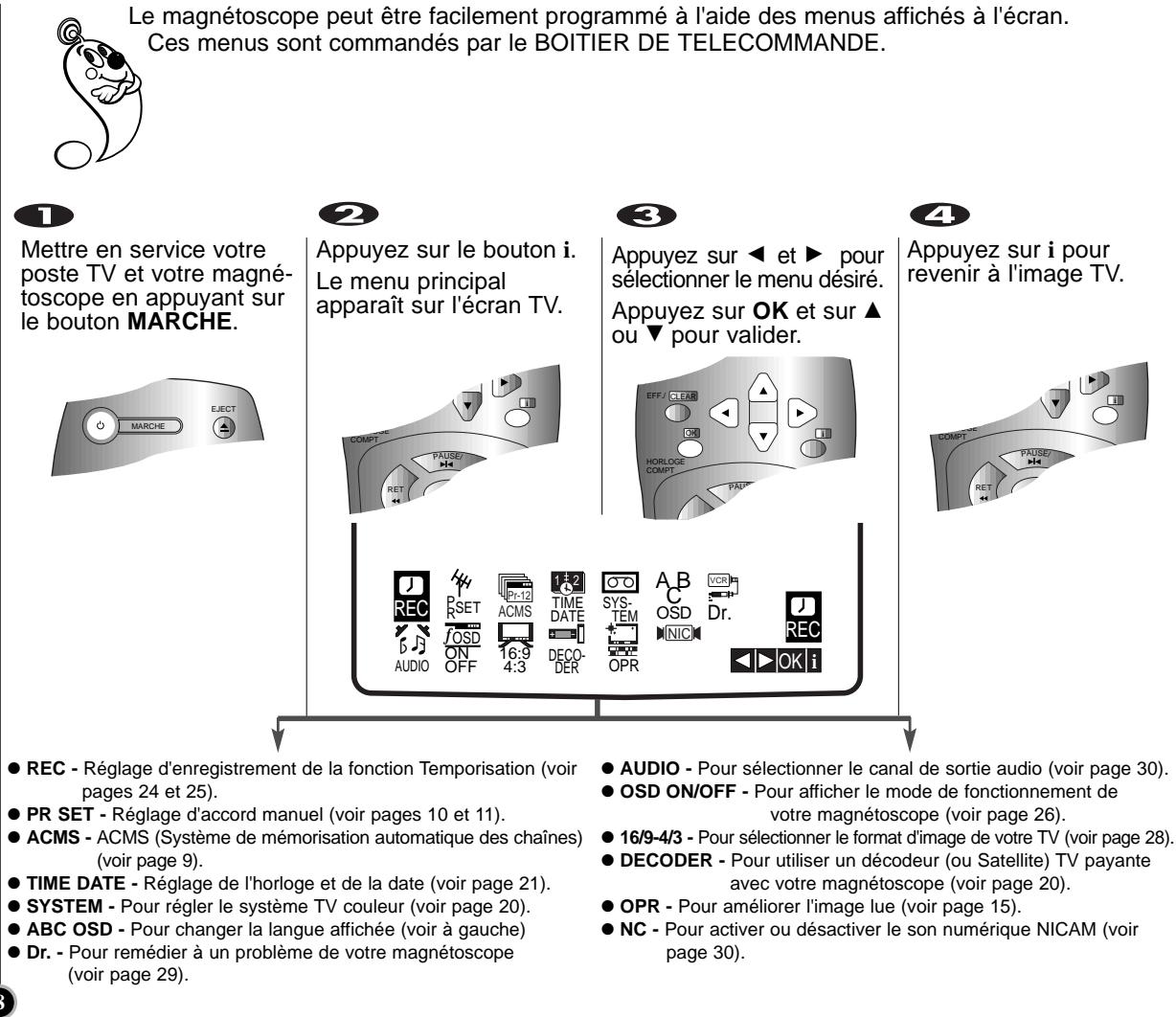

Comment utiliser le menu principal 8
Accord automatique des stations TV 9
Changement de l'ordre des stations TV 12
Suppression de stations TV 13
Opérations de base 14 - 21
Lecture d'une bande 14-15
Autres fonctions de lecture 16-17
Enregistrement de programmes TV 18-19
Pour régler le système couleur 20
Pour régler le décodeur 20
Réglage manuel de l'horloge 21
Fonctions avancées 22 - 30
Enregistrement programme 22-25
- Programmation "ShowView" 22 - 23
- Enregistrement programme avec affichage à l'écran 24 - 25
économie d'énergie 26 Affichage à l'écran 26 Arrêt mémorisation compteur défilement 27 Verrouillage parental 27 Compatibilité format large (16/9) 28 Auto-diagnostic 29 Arrêt de la mémorisation 29 Système son stéréo Hi-Fi 30
Conseils utiles 31
Copie de cassette 31
Spécifications 31
Dépannage, liste de contrôle Quatrième de couverture
Tête comme 1. pour les introduire pour la langue vers la rampe et erg le couvercle de la commande. 2. mettre les deux p 3. remettre le couvercle en place.

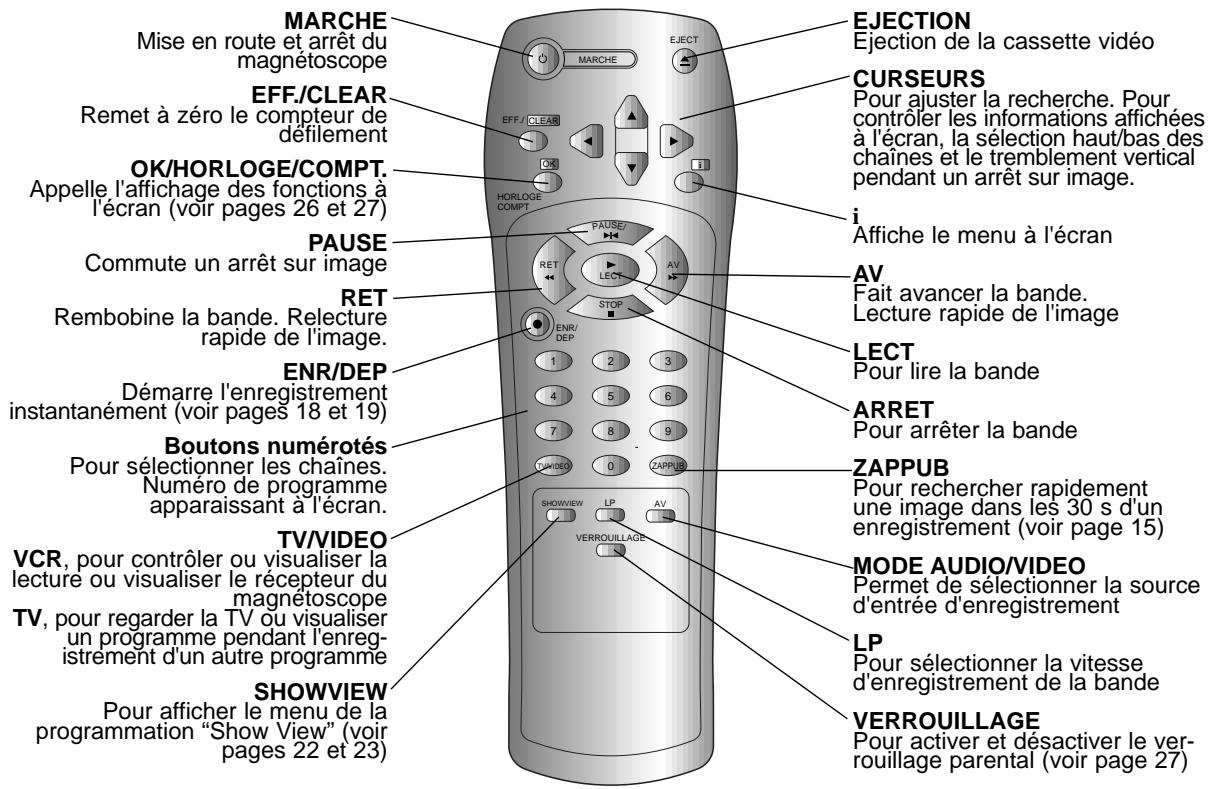

Votre magnétoscope est conçu pour que la TELECOMMANDE commande la plupart de ses fonctions. Certaines fonctions peuvent également être commandées à partir de la FACADE AVANT du magnétoscope. La distance maximale entre la télécommande et l'appareil doit être d'environ 7,5 m. La télécommande doit être tenue de manière à faire un angle de 30 degrés par rapport à chaque côté du CAPTEUR A DISTANCE, à l'avant du magnétoscope. Pour éviter tout endommagement par une fuite possible des piles, retirer celles-ci si vous n'utilisez pas la télécommande pendant une période de temps prolongée. Ne pas employer de piles de type ou d'usure différent(e). Toujours jeter les piles selon les normes de sécurité.

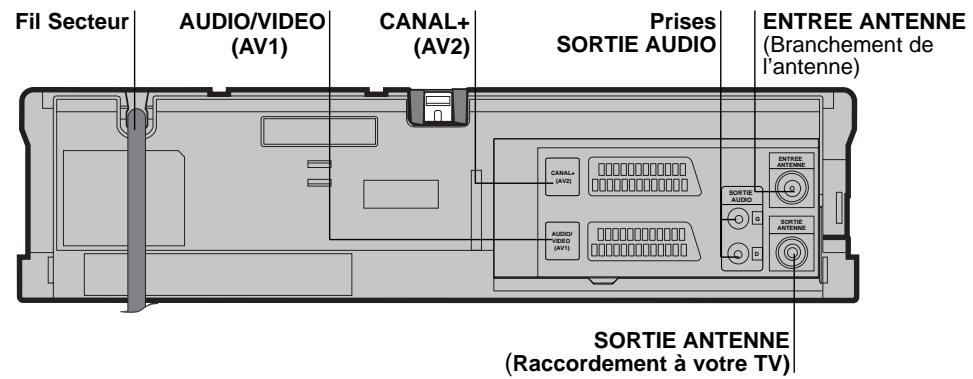

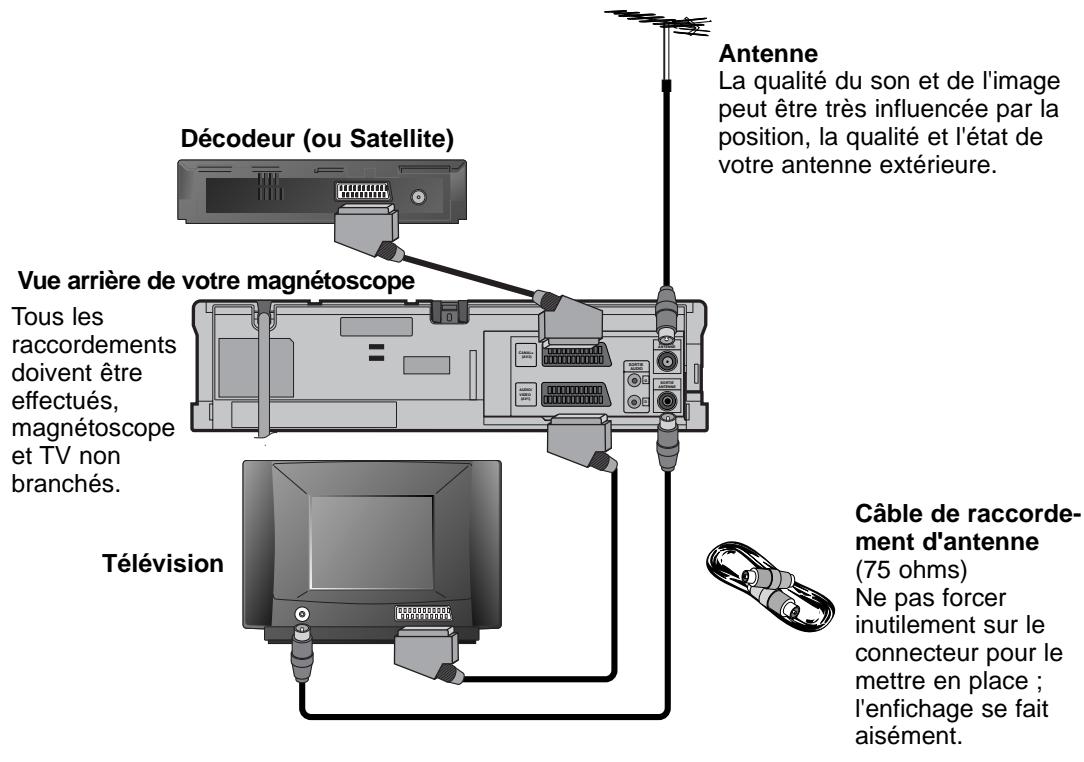

Raccordements à une TV & à un décodeur (ou satellite)
Les instructions données dans les deux pages suivantes contiennent les formes de raccordement les plus courantes. Vérifiez cependant les éventuelles informations spécifiques dans le manuel d'utilisation du fabricant. Assurez-vous que tous les raccordements sont effectués à votre magnétoscope et aux autres appareils, débranchés, pour éviter d'endommager l'équipement. Pour la lecture, vous devez raccorder le magnétoscope à la TV au moyen d'un cable SCART.

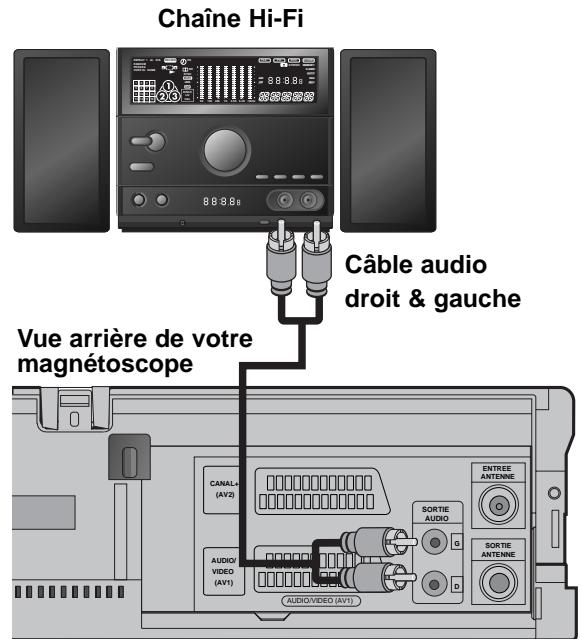

Vous soupesez raccorder un système audio aux prises SORTIE AUDIO à l'arrière de votre magnétoscope. Se rappeler de régler le volume de votre chaîne Hi-Fi au minimum, puis de l'augmenter progressivement, pour éviter d'endommager les haut-parleurs et vous épargner un chic bruyant violent!
Prises de sortie audio & câbles phono
Les prises phono de raccordement de votre magnétoscope à votre chaîne Hi-Fi se trouvent à l'arrière de l'appareil ; L = sortie son gauche, R = sortie son droit. Vous devez nominalement sélectionner la fonction AUX sur votre chaîne Hi-Fi.
Avant d'effectuer les raccordements, assurez-vous que votre magnétoscope et camescope sont débranchés, pour éviter d'endommager l'équipement. Pour faciliter les connexions de votre camescope, les prises ENTREE Audio (gauche et droite) et ENTREE Video sont représentées sur la façade du magnétoscope.

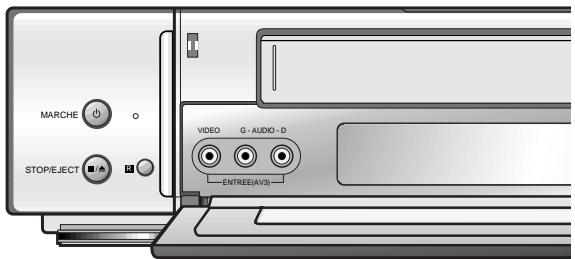

Façade de votre magnétoscope
votre caméscope
a votre chaîne Hi-Fi
Raccordements
Selection de la LANGUE
Les choix de langues sont les suivants : anglais, allemand, français, italien, espagnol et néerlandais.
Le système ACMS repose sur des signaux transmis par la Station TV pour régler automatiquement l'horloge et identifier la station. Si le signal d'émission TV est faible, votre magnétoscope peut ne pas détecter les informations nécessaires et sera incapable d'identifier le nom des stations et de les mémoriser correctement. Pour pallier ce problème, vous reportez à la section REGLAGE MANUEL, pages 10 et 11.
Appuyez sur MARCHE pour permettre de voir le magnétoscope en service.
Appuyez sur i.
Le menu principal apparait sur l'écran TV.
Appuyez sur « OK » pour sélectionner l'ACMS.
Appuyez sur OK.
Appuyez sur « OK » de nouveau pour lancer le processus d'accord automatique. Appuyez sur « OK » pour sélectionner PAYS. (A: Autriche, B: Belgique, CH: Suisse, D: Allemagne, DK: Danemark, E: Espagne, F: France, I: Italie, N: Norvège, NL: Pays-Bas, P: Portugal, S: Suède, SF: Finlande, Autres)
Appuyez sur OK de nouveau pour lancer le processus d'accord automatique.
Le TABLEAU DES STATIONS TV apparait une fois l'accord terminé. Si le message "TEST SVP" s'affiche sur l'écran TV après le lancement de l'accord automatique, assurez-vous que vous avez raccordé correctement les câbles d'antenne.
Appuyez sur i pour sauvegarder vos réglages.
Aspirateur sec et poussiere
Remarque : À l'heure actuelle, un nombre limité de sociétés de TV transmettent le signal Programme Delivery Control (PDC) ou le Video Program System (VPS) qui permet à votre magnétoscope de l'identifier avec succès et de le mémoriser. Si votre appareil identifie difficilement une station TV, tournez la page pour voir comment accorder manuellement et désigner une station TV.
Manuel des stations TV
Dans certaines régions du pays, les signaux d’émission peuvent être trop faibles pour réaliser le processus d’accord automatique de votre magnétoscope pour trouver ou désigner correctement des stations TV. Vous devez accorder manuellement ces stations d’émission plus faibles pour que votre magnétoscope les enregistre.
Appuyez sur i.
Le menu principal apparait sur l'écran TV
Appuyez sur « OK » pour sélectionner le PR SET.
Appuyez sur OK.
Appuyez sur AV pour sélectionner C (stations standards) ou S (stations câblées) : C02 - C71, S01 - S41.
Appuyez de manière répétée sur ▲ ou sur ▼ pour accorder la station TV.
Si vous connaissiez le numéro de votre station TV émettrice particulière, vous pouvez entrer ce numéro directement en utilisant les boutons correspondants de la télécommande.
Appuyez sur OK pour sélectionner le système couleur (PAL ou SECAM) et appuyez sur ▲ ou ▼ pour valider.
Appuyez sur OK pour sélectionner MFT. Appuyez sur ▲ ou ▼ pour régler.
Appuyez sur pour sélectionner STATION de manière à pouvoir désigner votre station TV.
Appuyez sur OK.
La liste des noms de station TV apparaît.
Appuyez sur ou pour sélectionner un nom de station dans la liste. Appuyez sur OK pour le valider.
Si le nom de votre station ne se trouve pas sur la liste, ne pas appuyer sur OK, et passez à l'étape 6.
Vous pouvez changer manuellement un nom de station TV que d'utiliser les noms "standards".
Appuyersur
Appuyez sur ou pour sélectionner les lettres et les numéros pour le nouveau nom de station.
Appuyez sur ou pour vous déplacer sur les caractères.
Appuyez sur OK.
Appuyez sur i, confirmez l'apparition de la station.
Si vous désirez accorder manuellement d'autres stations, répétez les étapes 1 à 7.
Appuyez de nouveau sur i.
Votre nouvelle station TV est maintenant accordée dans notre magnétoscope.
Changement de l'ordre des stations TV
Après avoir accordé les stations TV dans votre magnétoscope, vous pouvez souhaiter changer l'ordre de leur mémorisation sans devoir les accorder de nouveau! Les instructions de cette page vous montrent la manière simple de déplacer les stations dans l'ordre désiré.
Appuyez sur i.
Le menu principal apparait sur l'écran TV.
Appuyez sur « » ou « » pour sélectionner le PR SET.
Appuyez sur OK.
Appuyez sur i.
Appuyez sur ou pour sélectionner le numéro de programme que vous désirez déplacer (par exemple, PR 03).
Appuyez sur
45 SET A#001
Appuyez sur ou pour sélectionner le numéro de programme que vous désirez déplacer (par exemple, PR 05).
SET
Appuyez sur OK. Le programme sélectionné sera déplacé au nouveau nombre de programme.
Si vous désirez déplacer d'autres stations TV, recommencez les étapes 1 à 4.
Appuyez sur i.
Après avoir accordé les stations TV dans votre magnétoscope, vous pouvez souhaiter supprimer une station.
Les instructions de cette page vous montreront la manière simple de supprimer les stations TV indésirables.
Appuyez sur i.
Le menu principal apparait sur l'écran TV.
Appuyez sur « » ou « » pour sélectionner le PR SET.
Appuyez sur OK.
Appuyez sur i.
Appuyez sur ou pour sélectionner le numéro de programme que vous désirez supprimer.
Appuyez sur
Quelques instants après, la station sélectionnée est supprimée.
Les stations suivantes sont reclassées automatiquement.
Appuyez sur i.
Si vous désirez supprimer d'autres stations TV, recommencez les étapes 1 à 4.
Section de suppression
Comment sélectionner des stations TV mémorisées :
Les stations TV mémorisées peuvent retrouver des années :
Appuyez sur ou sur pour sélectionner des stations différentes qui ne sont pas accordées dans votre magnétoscope.
Vous pouvez également sélectionner directement des stations à l'aide des boutons numérotés sur la télécommande.
Bande
Une fois votre magnétoscope branché, il vous suffira de charger et d'éjecter les cassettes vidéo. Notre appareil peut également lire des enregistrements sur cassettes NTSC (sur TV PAL).
Vérifiez que votre magnétoscope est correctement raccordé, comme décrit plus haut dans ce manuel.
Mettre en marche votre TV et sélectionner le mode AV de lecture vidéo.
Appuyez sur MARCHE pour mettre votre magnétoscope en service.
Introduire la cassette vidéo dans l'appareil.
Le côté fenêtre de la cassette doit se trouver vers le haut et la flèche à l'opposé de vous.
Appuyez sur LECT pour commencer la lecture de la cassette.
Si vous chargez une cassette vidéo dont la languette de protection d'enregistrement est retirée, la lecture s'effectue automatiquement.
Suivide PISTE automatique
Votre magnétoscope réglera automatiquement le suivi de piste pour fournir une qualité d'image optimale. A. TRK apparaît alors sur l'affichage de l'appareil.
Appuyez sur PAUSE pour faire un arrêt sur image.
Appuyez plusieurs fois sur PAUSE pour faire avancer la bande image par image.
Les bandes peuvent être arrêtées pendant 5 minutes. Après cette temporisation, la lecture continue pour éviter d'endommager le magnétoscope et la bande.
La qualité de l'arrêt sur image peut être légèrement améliorée en appuyant sur ou sur .
Appuyez sur LECT pour continuer la lecture de la bande.
Recherche d'image :
Pendant la lecture, une pression sur AV ou sur RET vous permettra de faire défiler rapidement la bande (7 fois plus vite que la lecture) pour vous repérez sur la bande.
Recherche logique :
Pendant l'avance ou le rembobinage rapide, le maintien appuyé de la touche AV ou RET permettra de lire l'image 7 fois plus vite que la normale.
Appuyez sur STOP pour terminer la lecture.
Appuyez sur EJECT.
Si la fin de la bande est atteinte, YOUR magnétoscope arrête la lecture automatiquement, rembobinera, arrêtera et éjectera la cassette, puis se mettra en VEILLE.
Saut MC (message commercial) :
Cette fonction vous permet, pendant la lecture d'une bande, de sauter une coupure commerciale en quelques secondes, puis de reprendre la lecture normale.
Pendant la lecture de la bande, appuyez sur ZAPPUB sur la télécommande pour sauter le message commercial (ou un autre élément de programme).
Appuyez plusieurs fois sur ZAPPUB pour sauter l'objet :
OPR (réponse d'image optimale) :
Cette fonction améliore automatiquement la qualité de lecture d'image en réglant votre magnétoscope à l'état de la bande.
Appuyez sur i.
Appuyez sur ou sur pour sélectionner la fonction OPR.
Appuyez sur OK.
Appuyez plusieurs fois sur ou sur pour sélectionner: ARR., SOFT ou SHARP.
A noter que vous ne pouvez sélectionner OPR que pendant la lecture d'une cassette.
Appuyez sur i pour revenir à l'écran.
Pendant la lecture d'une cassette vidéo, vous pouvez sélectionner la définition de
l'image, en appuyant sur OPR, en façade de votre magnétoscope.
Appuyez sur 1 :
Pour rendre une image moins contrastée.
Appuyez sur 2 :
Pour rendre une image plus claire.
Appuyez sur 3 :
Permettre hors service. Le "VOYANT VERT" disparaît du bouton OPR.
Divers fonctions de lecture
Votre magnétoscope incorpore plusieurs fonctions de recherche qui vous permettent de tracer rapidement un enregistrement particulier.
Pendant la lecture ou l'arrêt sur image, appuyez plusieurs fois sur ou sur pour obtenir différentes vitesses de lecture.
2 Appuyez sur ou ∇ pour améliorer la qualité de l'image.
3 Appuyez sur LECT pour relire la cassette à vitesse normale.
Appuyez sur STOP. STOP apparait pendant quelques secondes sur l'écran TV.
Avance rapide (AR)
Appuyez sur AV. La cassette défile rapidement.
FF apparaît pendant quelques secondes sur l'écran TV.
Rembobinage (REM) :
Appuyez sur RET. La cassette se rembobine rapidement.
REM apparaît pendant quelques secondes sur l'écran TV.
Enregistrement des programmes de TV
Si vous ne désirez pas enregistrer sur une cassette vidéo (ce qui arrive fréquemment par accident!), retirer la languette de protection sur le bord arrêté de cette-ci.
Il est possible d'enregistrer sur une cassette vidéo avec la languette de protection retirée, en couvrant le trou avec un ruban adhésif.
Votre magnétoscope vous permet de réaliser des enregistrements selon plusieurs méthodes : La fonction d'Enregistrement Rapide Présélectionnée (QSR) autorise le lancement de l'enregistrement automatique pendant une période de temps définie ou jusqu'à la fin de la cassette vidéo.
Vérifiez que votre magnétoscope est correctement raccordé, comme décrit plus haut dans ce manuel.
Appuyez sur MARCHE pour permettre voir le magnétoscope en service.
Introduire une cassette vidéo avec sa languette de protection dans l'appareil.
Le côté fenêtre de la cassette doit se couvrir vers le haut et la flèche à l'opposé de vous.
Appuyez sur ou pour sélectionner le numéro de programme que vous désirez enregistrer.
Vous pouvez également sélectionner directement le numéro de programme à l'aide des boutons numérotés sur la télécommande.
Si vous désirez enregistrer directement à partir d'une prise SCART ou AUDIO, appuyez plusieurs fois sur AV jusqu'à ce que la prise soit affichée.
SC01 Enregistrement en son Hi-Fi uniquement en utilisant les prises ENTREE AUDIO sur la façade du magnétoscope.
AV 1 Enregistrement Son et Image en utilisant la prise SCART inférieure à l'arrière du magnétoscope.
AV 2 Enregistrement Son et Image en utilisant la prise SCART supérieure à l'arrière du magnétoscope.
AV 3 Enregistrement à partir d'ENTREE VIDEO et ENTREE AUDIO (Gauche & Droite) en utilisant les prises sur la face du magnétoscope.
otre magnétoscope incorpore la fonction Longue Durée (LP) qui vous permet d'enregistrer pendant deux fois plus de temps sur une cassette vidéo. Par exemple, un appareil E-180 enregistrera jusqu'à 180 minutes avec la fonction Lecture Standard (SP) ; en utilisant la fonction LP, cet enregistrement durera 360 minutes. À noter qu'il y aura une légère perte de la qualité de l'image et du son, dans ce dernier cas.
Appuyez sur LP selon que vous désirez enregistrer en Longue Durée ou en Lecture Standard.
La fonction SP produit une amélioration de la qualité de l'image et du son, mais la fonction LP doublera le temps d'enregistrement. SP ou LP s'affichera sur votre magnétoscope pour vous rappeler la sélection.
Appuyez sur ENR/DEP pour commencer l'enregistrement.
L'indication ENREG apparait sur l'écran TV.
Appuyez plusieurs fois sur RECORD. Chaque pression successive augmentera le temps d'enregistrement de 30 minutes jusqu'à atteindre un maximum de 9 heures.
Appuyez sur PAUSE pour éviter d'enregistrer des scènes non désirées.
Appuyez sur PAUSE pour continuer l'enregistrement.
Les cassettes peuvent être arrêtées pendant 5 minutes ; RECP s'affiche lorsqu'une cassette est dans cet état. Au bout de 5 minutes, l'enregistrement s'arrête pour éviter d'endommager l'appareil et la cassette.
Appuyez sur STOP pour terminer l'enregistrement.
Appuyez sur EJECT.
EJECT apparaît sur l'écran TV et sur l'affichage du magnétoscope pendant quelques secondes.
Se rappeler que vous pouvez enregistrer un programme en en gardant un autre, cant l'enregistrement instantané ; appuyez sur TV/VIDEO, sélectionnez le TV, puis une e différente sur TV.
Pour régler le décodeur
Votre magnétoscope est équipé d'un système standard à trois couleurs : vous pouvez donc lire une cassette en PAL B/G, SECAM B/G et SECAM-L. Pendant la lecture, votre appareil détecte automatiquement le système de couleur. En cas de problème, sélectionner manuellement le système de couleur.
Appuyez sur i.
Le menu principal apparaît sur l'écran TV.
Appuyez sur « ou pour sélectionner le SYSTEME.
Appuyez sur OK.
Appuyez sur ou sur pour sélectionner en fonction du système COULEUR utilisé.
AUTO: sélection automatique de la couleur PAL: enregistrements PAL SECAM: enregistrements SECAM-L MESECAM: enregistrements SECAM B/G
Appuyez sur i pour revenir à l'écran TV.
Nous avons déjà indiqué comment raccorder un décodeur pour bénéficier d'une station TV payante, telle que CANAL+ ou PREMIERE, page 6. Pour enregistrer une chaîne codée, aucune commande spéciale n'est nécessaire. Il vous suffit de sélectionner la station et d'attendre brièvement que le décodage commence.
Appuyez
Le menu principal apparait sur l'écran TV.
Appuyez sur « » ou « » pour sélectionner le DECODER.
Appuyez sur OK.
Appuyez sur ou sur pour sélectionner.
MARCHE: Lorsque le décodeur est raccordé à la prise AV2.
ARRET : Lorsqu'un autre magnétoscope est raccordé à la prise AV2.
Appuyez sur i pour revenir à une image TV.
L'horloge de votre magnétoscope commande les paramètres de date et d'heure. Pour que la fonction Show View fonctionne correctement, l'heure et la date doivent être sélectionnées. L'horloge est régée automatiquement en mode ACMS (Système de Mémorisation Automatique de Châines) lorsque votre appareil détecte une chaîne qui émet un signal Télétexte. Si le signal d'émission est faible, l'horloge ne sera pas régée et nécessitera une intervention manuelle.
Appuyez sur i.
Appuyez sur « ou » pour sélectionner HEURE DATE.
Appuyez sur OK.
Le mode REGL. AUTO. peut être réglé sur "ARR." en appuyant sur les touches ou sur si vous souhaitez régler l'horloge manuellement.
REGL. AUTO.: ARR.
Utiliser les boutons numérotés sur la télécommande pour modifier les paramètres HEURES, MINUTES, JOUR, MOIS et ANNEE.
A noter que votre magnétoscope emploie une horloge de 24 heures : par exemple, 1 pm sera affiché 13 : 00.
Le jour de la semaine apparaît automatiquement lorsque vous entrez la date;
En cas d'erreur, appuyez sur ou sur et entrez les données correctes.
Appuyez i.
Les nouveaux paramètres de votre horloge sont mémorisés et apparaîtront sur l'affichage de votre magnétoscope vidéo.
Réglage manuel
La fonction "ShowView" simplifie notablement l'introduction de la date, de la chaîne, des heures de début et de fin d'émission d'un Enregistrement Programmé en tapant simplement un Code.
Les Codes ShowView sont publiés dans le plupart des magazines TV ; leur longueur peut varier de un à neuf chiffres.
L'Enregistrement Programme vous permet d'enregistrer une émission ultérieurement (jusqu'à 1 mois). 7 de ces enregistrements automatiques peuvent être prédéterminés.
Vérifier que les chaînes TV ont été accordées et mémorisées dans l'ordre ShowView correct.
Introduire une cassette vidéo avec languette de protection dans votre magnétoscope.
Appuyer sur SHOWVIEW.
Appuyez sur ou sur pour sélectionner le type d'enregistrement.
IMMEDIATEMENT : Pour enregistrer immédiatement.
QUOTIDIENNEMENT : Pour enregistrer tous les jours (excepté le samedi et le dimanche) à la même heure.
HEBDOMADAIRE: Pour enregistrer à la même heure tous les jours.
Appuyez sur les boutons numérotés pour entrer le Code ShowView du programme TV que vous désirez enregistrer.
En cas d'erreur, appuyez sur et entrez le numéro correct.
ShowView est une marque déposée par Gemstar Development Corporation.
Le Système ShowView est fabriqué sous licence de Gemstar Development Corporation.
Appuyez sur OK. Les détails d'enregistrement de votre programme seront affichés.
Si VERIFIEZ NUMERO apparait, vous avez tapé un numéro ShowView incorrect, tapé incorpèment le numéro ou le numéro a été imprimé incorpèment dans le guide TV.
Appuyez sur ou sur pour mettre en service ou hors service PDC/VPS.
Si vous enregistrez à partir de stations qui n'émettent pas en PDC, mettre immédiatement hors service ce système! (le symbole * disparaît de l'écran TV).
Appuyez sur la touche et si vous voulez modifier le mode d'enregistrement, appuyez sur la touches et .
LP: double durée. SP: lecture standard.
La fonction SP produit une amélioration de la qualité de l'image et du son, mais la fonction LP doublera le temps d'enregistrement.
Vérifier que les détails d'événements du temporisateur sont corrects.
Si vous souhaitez réaliser un autre enregistrement ShowView, recommencez les étapes 2 à 7.
Appuyez sur i pour revenir à une image TV. Si TEST SVP apparait, vous avez entré des informations incorrectes. Les rentrer correctement. Appuyez sur MARCHE pour commuter votre magnétoscope en mode Veille.
TIMER apparaîtra sur l'affichage du magnétoscope vidéo dans l'attente de réaliser l'enregistrement.
Le système Programme Delivery Control (PDC) régle les heures
de début et de fin d'un événement d'enregistrement programme. Ce qui peut être particulièrement utile lorsque des rencontres sportives dépassent le temps normal. Le signal PDC, transmis par le diffuseur, commande la fonction temporisation de votre appareil. À l'heure actuelle, quelques sociétés de TV seulement transmettent ce type de signal. Assurez-vous de mettre hors service la fonction PDC lorsque vous enregistrez des programmes de chaînes qui n'émettent pas en PDC.
Enregistrement programme utilisation de l'affichage à l'écran
Si vous choisissez de ne pas utiliser la fonction ShowView, vous pouvez sélectionner les enregistrements programmés manuellement. Vous avez la possibilité de sélectionner jusqu'à sept événements sur un mois à partir de la date actuelle. REMARQUE : Avant de régler la temporisation, vérifiez que vous avez sélectionné correctement l'horloge du magnétoscope et que vous connaissiez les stations TV accordées sur l'appareil.
Introduire une cassette vidéo avec sa languette de protection dans l'appareil.
Le côté fenêtre de la cassette doit se couvrir vers le haut et la flèche à l'opposé de vous.
Appuyez sur i.
Appuyez sur « » ou sur « » pour sélectionner REC.
Appuyez sur OK.
Appuyez sur OK pour commencer le réglage des événements d'enregistrements programmés.
Si tous les événements d'enregistrements programmés sont complets, appuyez sur OK ou sur pour sélectionner l'événement que vous désirezPTRirer et remplacer. Appuyez sur OK pour PTRirer l'événement en question.
Appuyez sur les boutons numérotés pour entrer la station que vous désirez enregistrer.
Pour sélectionner les stations 1 à 9, appuyez d'abord sur 0, puis sur le numéro de la chaîne ; par exemple, Stations 3 - 03. Vous pouvez également sélectionner des Chaînes en appuyant sur ▲ ou sur ▼. Après la sélection, appuyez sur ▷.
Si vous désirez ultérieurement supprimer ou changer des paramètres dans la mémoire d'événements de temporisation, vous pouvez procéder sans entrer de nouveau les informations correspondantes.
Affichez simplement l'écran des événements de temporisation. Appuyez sur ou sur pour sélectionner l'événement que vous désirez supprimer ou changer. Appuyez sur pour supprimer l'événement, ou...
Appuyez sur OK pour changer ; appuyez ensuite sur ou sur pour sélectionner Station, Date, Heures de Début et de Fin d'Emission, PDC et LP. Appuyez sur ou sur pour entrer les informations correctes.
Appuyez sur les boutons numérotés pour entrer la date du programme.
Si vous appuyez sur OK avant d'entrer la date, vous pouvez sélectionner l'une des fonctions d'enregistrement automatisées suivantes. Appuyez sur ou sur pour sélectionner, puis sur OK pour confirmer.
Quotidiennement Pour enregistrer tous les jours (excepté le samedi et le dimanche) à la même heure.
Hebdomadairement Pour enregistrer à la même heure tous les jours.
Appuyez sur les boutons numérotés pour entrer les heures de début et de fin d'enregistrement du programme que vous désirez enregistrer.
A noter que votre magnétoscope emploie une horloge de 24 heures : par exemple, 1 pm sera affiché 13 : 00. Vous pouvez également sélectionner les heures de début et de fin en appuyant sur ▲ ou sur ▼.
Appuyez sur ou sur pour permettre en service ou hors service PDC/VPS.
Si vous enregistrez à partir de stations qui n'émettent pas en PDC, mettre immédiatement hors service ce système! (le symbole * disparaîtra de l'écran TV).
Appuyez sur la touche et si vous voulez modifier le mode d'enregistrement, appuyez sur les touches et .
Vérifier que les détails d'événements du temporisateur sont corrects.
Appuyez sur i pour revenir à une image TV.
Si TEST SVP apparait, vous avez entré des informations incorrectes. Les rentrer correctement.
Appuyez sur MARCHE pour commuterc votre magnétoscope en mode Veille.
TIMER apparaitra sur l'affichage du magnétoscope vidéo dans l'attente de réaliser l'enregistrement.
En cas de chevauchement des événements d'enregistrement de temporisation...
Vérifiez que les heures présélectionnées des événements d'enregistrement de temporisation ne se chevauchent pas. Dans le cas contraire, le premier programme sera prioritaire.
Le programme 1 estprogramme pour commencera 10 h 30 et se terminer a 11h30.
Le programme 2 est programmé pour commencer à 11 h 00 et se terminer à 12h00.
(Dans ce cas, le programme 1 sera enregistré dans sa totalité, mais seules les 30 dernières minutes du Programme 2 le seront).
PROGRAMME 1
(Cette partie ne sera pas enregistrée)
Affichage à l'écran
Votre magnétoscope comporte une fonction Economie d'Energie qui, une fois programmée, placera votre appareil en mode de fonctionnement économique, dans lequel l'horloge disparaît de l'écran. Si vous avez programmé un enregistrement, cette fonction est désactivée.
Appuyez sur le bouton MARCHE de l'appareil.
Les fonctions SP, VCR et horloge apparaisent sur l'affichage du magnétoscope vidéo.
Appuyez de nouveau sur le bouton MARCHE. Votre appareil se met en mode Economie d'Énergie.
Les fonctions SP, VCR et horloge disparaissent de l'affichage.
Appuyez sur MARCHE pour commutrer en mode Economie d'Energie.
Vous pouvez facilement afficher sur l'écran TV l'heure actuelle ou le compteur de défillement, la quantité restante de bande, le jour, le mois, l'année, le jour de la période, la chaîne de programme et le mode opérationnel de votre magnétoscope. Si un enregistrement a lieu, ces Affichages à l'Écran ne seront pas enregistrés sur la bande.
Appuyez sur OK/HORLOGE COMPT pour afficher les fonctions correspondantes.
Au bout de 3 s, l'affichage s'efface, ne visualisant que l'HORLOGE.
Appuyez plusieurs fois sur OK/HORLOGE COMPT pour afficher le COMPTEUR DE DEFILLEMENT.
Appuyez de nouveau sur OK/HORLOGE COMPT pour effacer tous les affichages de l'écran TV.
Le Compteur de Défilament Numérique peut être affiché sur votre magnétoscope, à la place de l'heure, en appuyant sur OK/HORLOGE COMPT de la télécommande. Ce Compteur indique les positions relatives des registres sur la bande.
Appuyez sur OK/HORLOGE COMPT.
Appuyez sur EFF/CLEAR permettre le compteur à zéro (0:00:00).
Appuyez sur LECT pour commencer l'enregistrement.
Le compteur de défilement affichera l'heure de lecture réelle en heures, minutes et secondes.
Appuyez sur STOP lorsque la lecture ou l'enregistrement est terminé(e).
Appuyez sur RET.
La bande se rembobinera et s'arrêtera automatiquement une fois le compteur revenu à 0:00:00.
Appuyez sur OK/HORLOGE COMPT pour revenir à l'horloge.
Les boutons de commande sur la façade du magnétoscope peuvent être désactivés pour ne commander l'appareil qu'avec la télécommande.
Appuyer sur VERROUILAGE.
apparaître sur l'affichage de votre magnétoscope.
Aucun des boutons de la façade de l'appareil ne fonctionnera (excepté ARRET/EJECTION).
Si, aucun bouton de la façade de l'appareil n'est appuyé, clignotera sur l'affichage de celui-ci.
Appuyer de nouveau sur VERROUILAGE pour désactiver le verrouillage parental.
disparaître de l'affichage de votre magnétoscope.
Votre magnétoscope peut enregistrer et diffuser des programmes au format large (16/9). Pour enregistrer avec succès dans ce format, le type correct de signal doit être diffusé par la station TV.
Appuyez sur « OK » pour sélectionner 16:9/4:3.
Appuyez sur OK.
Appuyez plusieurs fois sur ou sur pour selectionner AUTO, MARCHE ou ARRET.
Lit automatiquement les programmes au Format Large comme les programmes Normaux et au Format Large.
Uniquement pour lire et enregistrer des émissions au Format Large (16/9).
Uniquement pour lire et enregistrer des émissions au Format Normal (4/3).
Appuyez sur i pour revenir à l'écran.
Pour profiter pleinement de la lecture au Format Large, vous devez connecter votre appareil à la TV, à l'aide d'un cable SCART.
Arrêt automatique de la mémorisation
Cette fonction de votre magnétoscope vous permet de l'arrêter automatiquement une fois le rembobinage de la cassette terminé.
Appuyez sur MARCHE pendant le rembobinage de la cassette.
La cassette se rembobinera totalement et vousappareil s'arrêtera de lui-même automatiquement.
Votre magnétoscope s'arrête de lui-même au bout de 8 minutes s'il ne reçoit pas de signal TV.
Cela se produit habituellement en fin de soirée lorsque les stations TV arrêtent d'émettre.
Auto-diagnostic
Cette fonction vous informe qu'un problème existe avec votre magnétoscope. Les messages d'erreur suivants apparaîtront sur l'écran TV et sur l'affichage de votre appareil.
Mettez votre magnétoscope en marche.
Appuyez sur i.
Appuyez sur « ou sur » pour sélectionner Dr.
Appuyez sur OK.
Appuyez sur ou sur pour vérifier un problème. CONNECTEZ L'ANTENNE
VERIFIEZ: Raccordez ce magnétoscope à une antenne TV et à une TV.
- MODE AV/MODE LECTURE: Indique le mode actuel de l'appareil.
PR VIDE: Apparait whilst qu'une station n'a pas été memorisée.
ETAT Des TETES
- VERIFIEZ : Nettoyez vos têtes vidéo.
BANDE auto-protegee
ENREGISTEMENT IMPOSSIBLE: Introduire une cassette avec sa languette de protection en place.
NBRE De programmation
2 Indique le nombre d'enregistrements programmes.
Premier ENREG differe
FR3 26 10:00 - 11:00 * SP Indique l'etat actuel d'un ENREGISTEMENT programme.
Aviancees
Votre magnétoscope enregistrera et diffusera le son Hi-Fi stéréo. Il comporte, de plus, un décodeur de son numérique stéréo NICAM. Cela vous permet d'enregistrer et de diffuser le son de plusieurs façons différentes. Les cassettes vidéo enregistrées sur votre appareil disposeront d'une piste audio mono normale et de deux pistes audio stéréo Hi-Fi et VHS. Ces pistes stéréo autorisent des enregistrements audio en mode bilingue ou stéréo Hi-Fi d'une émission TV, d'un système audio stéréo, d'un disque vidéo ou d'un autre magnétoscope Hi-Fi.
Le décodeur de son numérique NICAM de votre appareil vous permet de bénéficier du son NICAM, ainsi que du son mono, bilingue et stéréo standard. Le type particulier de son reçu ou celui enregistré sera brièvement affiché sur l'écran TV pendant quelques secondes :
NICAM STEREO
Le son est automatiquement enregistré sur les pistes mono et stéréo Hi-Fi de la bande vidéo.
Les deux canaux audio seront enregistrés sur les pistes stéréo Hi-Fi. Le canal en langue principale (gauche) sera enregistré sur la piste mono de la bande vidéo.
Le son est enregistré sur les pistes Hi-Fi et la piste mono de la bande vidéo sans séparation.
Mettez le magnétoscope en marche.
Appuyez sur i.
Appuyez sur ou sur pour sélectionner le menu AUDIO.
Appuyez sur OK.
Appuyez sur ou sur pour sélectionner Audio.
Le choix est STEREO, L-CH (canal gauche), R-CH (canal droit) et MONO.
En mode de lecture NICAM BIL, la langue principale sort sur le canal gauche et le canal secondaire sort simultanément du canal droit lorsque la sortie audio est réglée sur STEREO. La langue principale sortira des deux canaux lorsque le réglage audio est sur MONO. À noter que lors du réglage de la commande de suivi de piste, le son stéréo Hi-Fi peut revenir en MONO.
Appuyez sur i.
Les vu-mètres sur la façade de votre magnétoscope vidéo affichent des niveaux audio séparés pour les canaux droit et gauche pendant l'enregistrement et la lecture.
Le second magnétoscope (pour la copie de la cassette) doit être raccordé aux prises "AV" sur la façade de votre appareil ou à l'une des prises SCART à l'arrière de celui-ci. Ne pas oublier de sélectionner le mode audio/video approprié en appuyant sur le bouton AV de la télécommande.
Vue arrière du magnétoscope de lecture
Placer la cassette vidéo A PARTIR de laquelle vous désirez enregistrer dans cet appareil.
L'enregistrement non autorisé de programmes TV, de films, de cassettes vidéo et d'autres supports protégés peut enfreindre les droits d'auteur des propriétaires et être contraire aux lois y afférantes.
Généralités
Alimentation 200 à 240 V, 50 Hz.
Puissance consommée 20 W environ (Mode économie d'énergie: 3W)
Système têtes vidéo 4 têtes double azimuth, balayage hélicoïdal.
Vitesse de défilement 23.39 mm/s (mode SP)
Format d'enregistrement Largeur de bande : 12,7 mm
Temps d'enregistrement maximal 4 h (mode SP, bande E-240)/
8 h (mode LP, bande E-240).
Temps de rembobbination 180 s environ (bande E-180).
Dimensions 360 × 94 × 270 ~mm(l × h × p)
Poids 4,1 kg.
Température de
fonctionnement 5 à 35 °C
Humidité relative inférieure à 80%.
Temporisation
Type d'affichage 24 heures.
Vidéo
Système télévision Standard CCIR (625 lignes, 50 trames), signal couleur PAL/SECAM
Format d'enregistrement PAL B/G, SECAM B/G, SECAM-L
Niveau d'entrée ENTREE VIDEO (SCART, type RCA)
1,0 Vcc, 75 ohms, asymétrique
Niveau de sortie
Rapport signal/bruit
Supérieur à 43 dBm.
Audio
Niveau d'entrée ENTREE AUDIO (SCART, type RCA)
type SCART : -5,0 dBm, supérieur à 10 kohms
type RCA : -5,0 dBm, supérieur à 47 kohms
Niveau de sortie
SORTIE AUDIO (SCART, type RCA)
type SCART : -5,0 dBm, inférieur à 1 kohm
type RCA: -5,0 dBm, inférieur à 1 kohm
Piste mono et piste Hi-Fi
Réponse en fréquence Normale: 100 Hz à 10 kHz (-6/+3 dB)
Hi-Fi: 20 Hz à 20 kHz (-3/+3 dB)
Hi-Fi audio: Supérieur à 70 dB (filtre JISA)
Hi-Fi audio: Supérieure à 85 dB (filtre JIS A)
La conception et les spécifications peuvent être modifiées sans préavis.
Dépannage liste de contrôle
NO. REF.: 3834RP0043A
Nettoyage des têtes vidéo
Chaque fois qu’une cassette vidéo est introduite dans ou éjectée de votre magnétoscope, la tête vidéo est automatiquement nettoyée. Aucun nettoyage supplémentaire ne sera donc nécessaire. Cependant, l’accumulation de poussières sur la tête après une longue période de temps peut entraîner un flou ou une coupure de l’image lue. Les cassettes vidéo de haute qualité ne déposeront normalement pas de saletés sur la tête, contrairement aux cassettes anciennes ou endommagées.
| Symptôme | Points de contrôle | Symptôme | Points de contrôle |
| Absence d'image & de son | La fiche secteur est-elle branchée et mise en circuit? La TV est-elle mise en service? Essayez une autre chaîne, possibilité de signal faible. Vérifiez le raccordement de l'antenne. Vérifiez l'état de l'antenne (le cable est-il cassé ou endommagé?) Avez-vous accordé une chaîne spéciale de votre TV pour visionner une video? Si vous avez un Décodeur (ou Satellite) raccordé, véri-fiez les prises Audio/Video et les cables de connexion Si vous avez utilisé un cable SCART pour raccorder votre magnétoscope et votre TV, avez-vous sélectionné le canal AV sur celle-ci? Vérifiez l'accord, effectuez de nouveau l'Accord Automatique. | La cassette video ne peut pas être introduite La télé-com-mande ne fonctionne pas La partie supérieure de l'image lue est insta-ble | Le compartment de cassette est-il vide? Introduisez-vous correctement la cassette? La fiche secteur est-elle branchée et mise en circuit? Le magnétoscope est-il mis en service? Vérifiez les piles de la télécommande. La cassette video est-elle endommagée ; avez-vous essayé d'en utiliser une autre? Régler le balayage horizontal de votre TV. Vérifiez que l'antenne est raccordée à votre magnétoscope. Vérifiez l'état de l'antenne (le cable est-il cassé ou endommagé?) Vérifiez la présence eventuelle d'interférences locales Vérifiez que vous utilisez une chaîne TV spéciale sur cette dernière. |
| Absence de lecture ou image faible | Les chaînes TV sont-elles accordées correctement? Avez-vous essayé avec une autre cassette? Pouvez-vous réduire les niveaux sonores à une valeur acceptable à l'aide du bouton 0, ▲ ou ∇? | ||
| Les programmes TV ne peuvent pas être enregistrés | Pouvez-vous obtenir une image sur la TV? Les câbles d'antenne et le fil de connexion HF spécifique sont-ils raccordés entre votre magnétoscope et votre TV? Les chaînes TV sont-elles accordées correctement ; sont-elles accordées dans l'ordre? La languette de sécurité de la cassette video a-t-elle été enlevée pour empêcher l'enregistrement? Essayez une autre station, possibility de signal faible Vérifiez que l'antenne est enchaffée dans la TV. | Absence d'enregistrement de son NICAM Absence de son Hi-Fi La lecture automatique ne fonctionne pas | Vérifiez dans le menu que NICAM est réglé sur AUTO pour la station à enregistrer. Commuter "AUDIO" du menu sur STEREO. La languette de sécurité a-t-elle est étagéré de la cassette video? |
