LX2200 - Amplificateur de puissance DYNACORD - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	2 canaux, classe D, technologie de traitement numérique
Alimentation électrique	230 V AC, 50/60 Hz
Dimensions approximatives	482 mm x 88 mm x 360 mm
Poids	8,5 kg
Compatibilités	Compatible avec divers systèmes de sonorisation et haut-parleurs
Tension	Sortie de 2 x 1100 W sous 4 ohms
Puissance	2200 W en mode stéréo
Fonctions principales	Contrôle de volume, protection contre les surcharges, refroidissement actif
Entretien et nettoyage	Nettoyer régulièrement les grilles et les ventilateurs, vérifier les connexions
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Idéal pour les concerts, événements en direct et installations fixes

FOIRE AUX QUESTIONS - LX2200 DYNACORD

Comment connecter le DYNACORD LX2200 à une source audio ?

Utilisez des câbles XLR ou jack pour relier la sortie de votre source audio aux entrées du DYNACORD LX2200. Assurez-vous que les connexions sont sécurisées.

Que faire si le DYNACORD LX2200 ne s'allume pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le cordon d'alimentation est en bon état.

Comment régler le volume du DYNACORD LX2200 ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour ajuster le niveau sonore. Commencez par un volume bas et augmentez progressivement.

Les haut-parleurs ne produisent pas de son, que faire ?

Vérifiez les connexions des haut-parleurs pour vous assurer qu'elles sont bien branchées. Contrôlez également le niveau de volume et les réglages de la source audio.

Comment effectuer une mise à jour du firmware du DYNACORD LX2200 ?

Visitez le site Web de DYNACORD pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour l'appareil via un port USB.

Quels types de haut-parleurs sont compatibles avec le DYNACORD LX2200 ?

Le DYNACORD LX2200 est compatible avec des haut-parleurs passifs ayant une impédance de 4 à 8 ohms. Consultez le manuel pour des recommandations spécifiques.

Comment réinitialiser le DYNACORD LX2200 aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation situé sur le panneau arrière pendant environ 10 secondes jusqu'à ce que les LED clignotent.

Le DYNACORD LX2200 chauffe-t-il pendant l'utilisation ?

Un certain échauffement est normal lors de l'utilisation. Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets.

Comment savoir si le DYNACORD LX2200 a un problème technique ?

Si vous remarquez des bruits étranges, des coupures de son ou des indicateurs LED anormaux, il se peut qu'il y ait un problème technique. Contactez le service client DYNACORD pour obtenir de l'aide.

MODE D'EMPLOI LX2200 DYNACORD

Le symbole représentant un éclair fléché dans un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'une „tension dangereuse“ non isolée à l'intérieur du boîtier, pouvant être d'une force suffisante pour constituer un risque d'électrocution.

Le point d'exclamation dans un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'instructions importantes concernant le fonctionnement et la maintenance, dans la documentation qui accompagne l'appareil.

1. Veuillez dire ces instructions avant d'installer l'appareil.
2. Conserve ces instructions.
3. Respectez tous les averissements
4. Suívez ces instructions.
5. N'utilisez pas cet apparéil près de l'eau.
6. Nettoyez-le uniquement avec un chiffon sec.
7. N'obstruez pas les ouiies de ventilation. Installez-le selon les instructions du fabricant.
8. Ne l'installé pas pris d'une source de chaleur telles que des radiateurs, des poèles, une étuve, ou autres appareils (dont les amplificateurs) produit de la chaleur.
9. Ne pas utiliser d'adaptateur risquant de supprimer la mise à la masse. Une prise polarisée est munie de deux lames, l'une étant plus large que l'autre. Sur une prise à trois fiches, deux sont des fiches secteur, la troisième est pour la terre. Cette fiche sert pour la sécurité. Si la prise fournie ne rentre pas dans votre prise de courant, demandez à un électricien de replacer cette prise obsoilète.
10. Protégez le cordon secteur afin que personne ne puisse marcher dessus, ni le tordre excessivement,URT au niveau de la prise et a sa sortie de l'appareil.
11. N'employez que des accessoires spécifiés par le fabricant.
12. Debranchez l'appareil du secteur pendant les orages ou s'il doit rester inutilisé pendant longtemps.
13. Adressez-vous à un service technique qualifié. Une révision est nécessaire si l'appareil a été endommagé d'une quelconque manière, par exemple si le cordon ou la prise secteur a été endommagé, si un liquide a été renversé ou si des objets sont tombés à l'intérieur, ou encore si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.
14. N'exposez pas cet apparéil aux éclaboussures et assurez-vous qu'aucun récipient contenant du liquide, tel que vase, ou verre ne soit posé dessus.
15. Pour débrancher complètement l'appareil du secteur il faut débrancher le cordon secteur de la prise électrique.
16. La prise du cordon secteur doit toujours être accessible.

Gestion du RREE (recyclage des équipements electriques et electroniques) (applicable dans les états membres de l'Union Européenne et autres pays Européens, avec des réglementations nationales spécifiques sur la gestion du RREE). Le symbole apposé sur le produit ou sur son emballage indique que ce produit ne peut pas été traité comme un déchet domestique normal, mais doit être conditionné et returné à son revendeur d'origine.

INSTRUCTIONS DE RÉPARATION IMPORTANTES

CAUTION:

Ces instructions de réparation ne s'adressent qu'à un personnel qualifié. Afin de réduire le risque d'électrocution, ne pas procéder à des réparations autres que celles mentionnées dans les Instructions de Fonctionnement à moins que vous ne soyez qualifié pour le faire. Faites faire les réparations par un personnel qualifié.

1. La reglementation concernant la sécurité stipulée dans les articles EN 60065 (VDE 0860 / IEC 65) et CSA E65 - 94 doit être respectée lors des réparations.
2. L'utilisation d'un transformateur d'isoation est obligatoire pendant la maintenance lorsque l'appareil est ouvert et qu'il doit fonctionner en étant branché sur le secteur.
3. Mettez l'appareil hors tension avant d'installer des extensions, de changer la tension secteur ou la tension de sortie.
4. La distance minimum entre des éléments conduisant la tension secteur et toute piece de métal accessible (boitier métallique), doit toujours être de 3 mm et ce impérativement. La distance minimum entre des éléments véhiulant une tension secteur et tout commutateur ou interrupteur n'étan pas connecté au courant secteur (pièces secondaires) doit toujours être de 6 mm et ce impérativement.
5. Le remplacement des composants spéciaux qui sont marqués d'un symbole de sécurité (voir Note) dans le schéma de principe n'est autorisé qu'en employant des pieces d'origine.
6. Il n'est pas permitted de modifier les circuits sans consentement ou avis préalable
7. La règlementation concernant la sécurité du travail applicable dans le pays où l'appareil est réparé doit être strictement observée. Ceci s'applique également à toute règlementation du travail sur le lieu lui-même.
8. Toutes les instructions concernant la manipulation des circuits MOS doivent etre respectees.

REMARQUE:

COMPOSANT DE SECURITÉ (DOIT ÉETRE REMPLACÉ PAR UNE PIECE D'ORIGINE)

Félicitations! En achetant un amplificateur de puissance DYNACORD de la gamme LX-Series vous aze choisi un apparéil haut de gamme employant la technologie la plus avancée qui soit. Les amplis de puissance LX-Series associant des performances audio inégalées, à un fonctionnement fiable et durable.

Les performances audio des amplis de puissance LX-Series sont tout simplement extraordinaires. La nouvelle technologie „switchmode" (à commutation) de l'alimentation, de conception entièrement nouvelle et l'usage cohérent de la technologie Classe-H offrent tout à la fois une réserve importante allant bien au-delà de la puissance nominale mesurée en sortie et une réduction significative de la perte de puissance.

Son alimentation sector un optimisé associe les avantages d'un transformateur de puissance avec le faible poids d'une alimentation sector à impulsions ; ce qui fournit un excellent rapport performancespoids. Une attention particulière doit être apportée à leur grande efficacité et à leur immunité aux interférences qui confèrent aux amplis de puissance LX-Series un fonctionnement fiable même dans les environnements électro-magnétiques les plus critiques. Les étages d'amplification du LX2200 obéissent aux règles de la technologie Classe-H, c'est-à-dire que cet ampli de puissance fournit une alimentation et une tension de fonctionnement dépendantes du signal, ce qui a pour effet de doubler la tension d'alimentation normale lorsque c'est nécessaire. Comparés à des amplis de puissance de Classe-AB, les Classe-H générent, et de loin, beaucoup moins de perte de puissance pour une sortie identique. Consequence directe, cette perte de puissance ou dissipation réduite est synonyme d'un échauffement moindre et donc d'un meilleur usage de l'énergie. Vous pouvez donc installer vos amplis de puissance Classe-H dans des armoires de rack en laissant moins d'espace entre les apparciels. De plus, et tout en offrant une sortie identique, la consommation électriche est bien moindre qu'avac des amplis de Classe-AB. Étant protégé contre les surcharges thermiques et électriques, les courts-circuits et l'apparition de composantes HF/DC aux sorties, les amplis de puissance LX-SERIES satisfont aux conditions les plus exigentes des applications Audio Pro. Une protection contre la force electro-motrice (Back-EMF) élimine le risque d'endommager les transistors de sortie par un retour de l'énergie électriche. Les sorties de puissance sont commutées via reliais avec une temporisation lors du démarrage et un limiteur de courant évite que les fusibles ne sautent de façon intempestive.

Sa construction mécanique etartisanale satisfait aux standards de fabrication de haute précision. Son robuste chassis est extrémement rigide ce qui le rend particulièrement apte à une utilisation intensive en tournée. Deux ventilateurs à trois vitesses (off/lent/rapide), extrémement efficaces garantissent une stabilité thermique totale avec un bruit très faible. La ventilation est dirigée de l'avant vers l'arrête ce qui permet un fonctionnement sans problème, même dans les armoires de racks les plus exigués. Les entrées symétrisées électroniquement sont équipées de connecteur de type XLR. Les sorties audio directes (Direct-Out) sont également équipées de connecteurs de type XLR. Le routage d'entrée (Input Routing) permet la sélection du mode de fonctionnement : DUAL (stéréo) ou PARALLEL (mono). Grace au connecteur BRIDGED OUT séparé et au switch "Mode Bridged", le passage en mode "Mono Bridged" a été simplifié au maximum. Les contrôle des niveaux gradués en dB ont été encastrés afin d'être protégés des chocs. Des potentiamétres crantés particulièrement précis et aisés à manipuler ont été placés en face avant. Il est possible d'installer dans les amplis de puissance LX-Series une carte interne ayant des fonctions de processeur de signal analogique avec possibilité de filtrage et de crossover.

L'affichage à LED très lisible donne un aperçu en temps réel de l'état de fonctionnement de l'ampli de puissance. Les sorties de puissance CHANNEL A, CHANNEL B et BRIDGED OUT sont équipées de connecteurs de type SPEAKON extrémement solides. Tout jours à l'arrière, se trouve un selecteur de masse Ground-Lift, qui permet d'éliminer les bruits de masse parasites en séparant le chassinis de l'ampli de puissance du circuit de masse. En mode de fonctionnement normal tous les amplis de puissance LX-Series sont capables de piloter des charges aussi faibles que 2 ohms alors qu'en mode Bridged la charge minimum autorisée est de 4 ohms.

Ce mode d'emploi décrit et explique les diverses fonctions de votre amplificateur de puissance LX-SERIES. Veuillez le tire attentivement dans son ensemble et respecter les instructions mentionnées.

DéBALLAGE ET GARANTIE

Ouvrez avec précautions l'emballage et sortie l'amplificateur de puissance. En plus de l'amplificateur de puissance lui-même, l'emballage contient également leprésent mode d'emploi, un cordon secteur ainsi que le certificat de garantie. Conservez en lieu sur l'original de la facture, qui doit mentionner la date d'achat et de livraison ainsi que le certificat de garantie.

REMARQUES CONCERNANT L'INSTALLATION

Généralement, l'installation ou le montage en rack des amplis de puissance doit être effectué de manière à assurer une circulation constante de l'air de l'avant vers l'arrière. L'installation d'appareils ayant une circulation d'air contraire dans une même armoire fermée n'est pas recommandée. Si plusieurs appareils sont installés dans une armoire fermée veillez à ce qu'il y ait une ventilation suffisante. Laissez un espace d'au moins 60mm x 330mm (au-dessus des oufes de ventilation) pour permettre la circulation de l'air entre l'arrière de l'amplificateur de puissance et le fond de l'armoire. Veillez à laisser au moins 100 mm d'espace libre au-dessus de l'armoire ou du rack. Comme les températures à l'intérieur de l'armoire peuvent facilement atteindre les 40^ en fonctionnement, n'oubliez pas que la tempéuration ambiente maximaude doit aussi pouvoir être supportée par tous les autres appareils installés dans cette armoire (reportez-vous également au "FONCTIONNEMENT SUR LE SECTEUR ET TEMPERATURE RÉSULTANTE").

Attention: Pour assurer un fonctionnement sans problème et en toute sécurité, ne pas faire fonctionner l'amplificateur de puissance au-delà +40°C.

Pour éviter toute déformation de la face avant, l'usage de rails d'installation ou de rails arrêté, disponibles en option, est obligatoire pour installer l'appareil dans une armoire de rack.

L'amplificateur de puissance doit être protégé contre : d'éventuels éclaboussures ou renversements de liquides, les rayons directs du soleil, les températures élevées ou l'influence directe de sources de chaleur, une humidité élevé, trop de poussières et de vibrations.

De la condensation peut se former sur les éléments internes lorsque l'amplificateur de puissance est transporte d'un endroit froid à un endroit chaud. Dans ce cas, il faut attendre que l'appareil se soit adapté à la nouvelle température pour le faire fonctionner (après approximativement une heures).

Si des corps étrangers ou du liquide ont pénétrés dans le chassin de l'amplificateur de puissance débranchez-le immédiatement du secteur et contactez un service technique agrée qui procédera à une inspection avant de le remettre en marche.

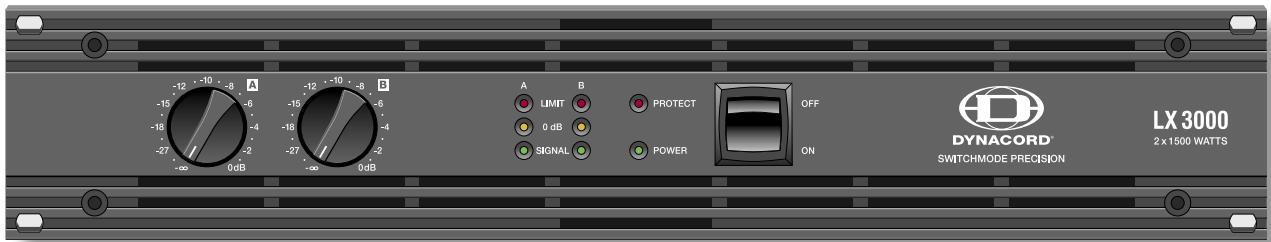

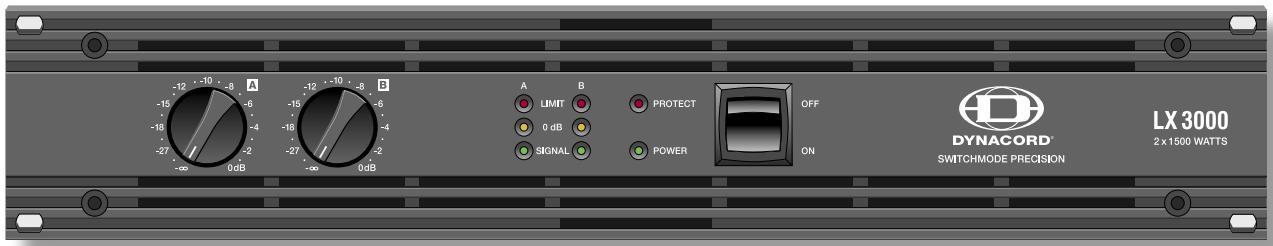

Utilisez l'interrupteur POWERitué sur la face avant pourmettre l'appareil sous tension. La fonction de temporisation Soft-Start le protège des sautes de courant, ce qui de plus évite l'activation de la protection interne lors de la mise sous tension. Les sorties haut-parleur sont activées via une commutation par relais avec un délambda d'approximativement 3 secondes de manière à atténuer efficacement d'eventuels bruits de commutation. Le témoin PROTECT s'allume pendant cette période et les ventilateurs tournent à leur vitesse maximum. Tout ceci est normal, et confirme le bon fonctionnement du circuit de protection.

POWER

Ce témoin s'allume lorsque l'amplificateur de puissance a été mis sous tension. Les différents causes pour lesquelles le témoin POWER ne s'allume pas sont les suivantes : l'appareil n'est pas branché sur le secteur ou un fusible est défectieux.

PROTECT

Le témoin PROTECT s'allume pour indiquer qu'un des circuits de protection interne contre un échauffement, un court-circuit, une force electro-motrice, l' apparition de HF en sortie, etc., a été activé. Les relais de sortie déconnectent les charges connectées aux amplis de puissance, mais les signaux d'entrée sont aussi interrompus, pour éviter d'endommager les haut-parleurs et les amplificateurs de puissance eux-mêmes. Quelle que soit la cause du problème- par ex. un court-circuit dans un cable de hautparleur - elle doit être résolue. En cas d'échauffement il vous faudra attendre que l'amplificateur de puissance reviennent automatiquement en mode de fonctionnement normal.

SIGNAL

Le témoin SIGNAL s'allume dés qu'un signal audio d'environ 30dB inférieur à la modulation totale estprésent à la sortie. La luminosité de ce témoin est attenuée lorsque les câbles de haut-parleur sont en court-circuit ou qu'un circuit de protection a été activé.

0 dB

Le témoin 0dB s'allume chaque fois que l'amplificateur de puissance atteint ses limites. Une tension d'entrée plus forte ne donnera pas une tension de crête plus élevée en sortie. De plus, le témoin 0dB est aussi très pratique pour régler les limiteurs externes.

LIMIT

Ce tímein s'allume aussiès que le limiteur de signal audio dynamique intégré est activé et que l'amplificateur de puissance arrive à la limite de l'échéage ou plus généralement à sa capacité maximum. Un clignotement rapide n'est pas un problème, car le limiteur interne gère les niveaux d'entrée de plus de +21dBu jusqu'à un rapport S/B d'approximativement 1%. Si par contre ce tímein s'allume en permanence, il est recommandé de réduire le volume pour éviter que les haut-parleurs connectés ne soient endommagés par une probable saturation.

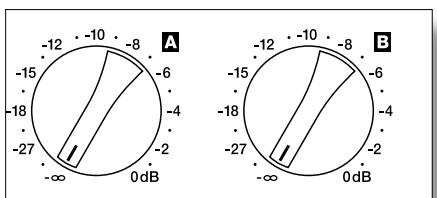

Des potentiemètres crantés gradués en dB (crans de 1 dB) permettent de régler l'amplification générale. Pour éviter toute distorsion dans les consoles de mixage connectées à l'ampli, il est généralement recommandé de régler ces potentiemètres entre 0dB et -6dB. La graduation en dB donne une indication directe de l'amplification.

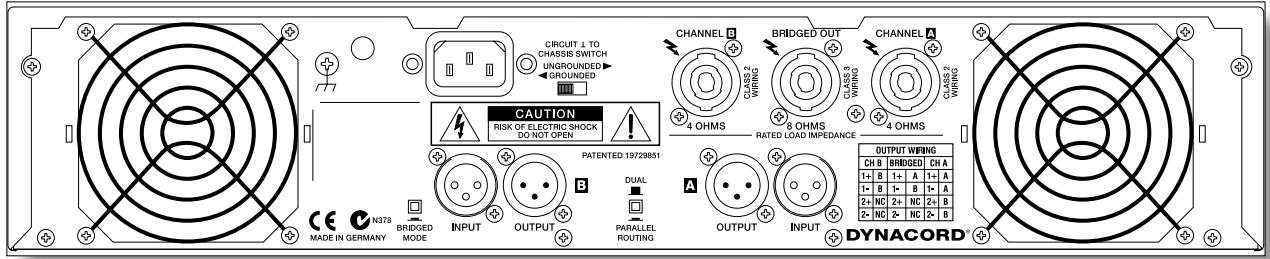

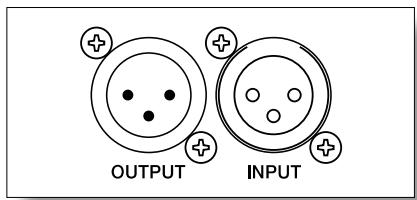

INPUT A / INPUT B

Les entrées INPUT A & INPUT B sont symétriséeslectroniquement, offrant une sensibilité d'entrée de

+4.7dBu /1.33V (LX1600),
+5.8dBu /1.51V (LX2200),
+7.0dBu /1.74V (LX3000),

pour le branchement direct de consoles de

mixage, processeurs de signal, etc. Les connecteurs de type

XLR, OUTPUT A & OUTPUT B, ont été spécialement cablés

pour permettre le transit des signaux audio entrant, vers des amplis de puissance externes. Le signal entrant est dirigé directement vers ces connecteurs.

Il ne s'agit pas de répétieurs ni autre composant électronique intégré dans le parcours du signal. Les connecteurs d'entrée et de sortie du canal correspondant sont interconnectés en parallèle, offrant une connexion électrique permanente, quel que soit le réglage de l'interrupteur Power-ON.

Bien qu'elles soient équipées de connecteurs de sortie de type XLR, certaines consoles de mixage disposent uniquement d'une connexion de sortie asymétrique. Si vous employez de telles consoles, il est nécessaire de raccorder les broches 1 et 3 des connecte urs d'entrée de l'ampli de puissance ou de laisser la broche 3 de la prise du cable non connectée. Sinon, des signaux audio asymétriques arrivèront via la broche 3 (b, -, point froid) et la broche 2 (a, +, point chaud), produit un ronflement et des interférences HF, qui risquent d'endommager l'amplificateur de puissance et/ou les enceintes connectées.

CORDONS DE Connexion AUDIO

Il est recommendé deCHOISIR des cables symétrisés (ayant deux conducteurs pour le signal audio plus une tresse de masse séparée) munis de connecteurs de type XLR pour le signal audio. Bien que la connexion de cables non symétrisés soit tout a fait possible aux entrées de l' amplificateur de puissance, l'utilisation de cables symétrisés est always préféable. Un grand nombre d'appareils audio est aujourd'hui équipé de sorties symétrisées. Avec un cablage symétrisé, le blinding relie toutes les parties métalliques du chassin et élimine donc plus efficacement la presence d'interférences externes - la plupart du temps il s'agit de bruits parasites et de ronflements.

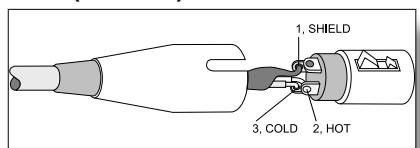

Brochage d'un connecteur de type XLR

XLR (male)

XLR (femelle)

PARALLEL

Les connecteurs d'entrée des canaux A et B sont connectés electriquement en parallèle lorsque ce Selecteur est régé sur PARALLEL. Toutefois, il est toujours possible de contrôler séparément le volume des deux canaux via les contrôle des niveau correspondants A et B.

DUAL

Si ce sélecteur est réglé sur DUAL, les signaux audio des canaux A et B sont amplifiés indépendamment.

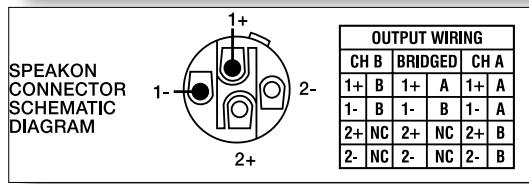

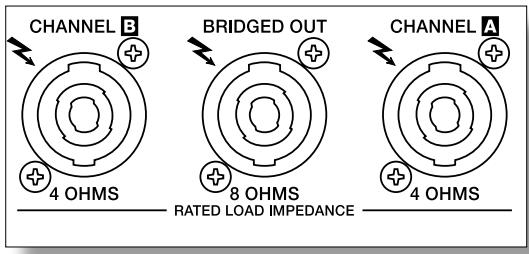

CONNECTEURS DE SORTIE DE L'AMPLIFICATEUR DE PUISSANCE

Le branchement de sortie de l'ampli de puissance pour les deux canaux A (gauche) et B (droit) est établi via des connecteurs professionnels SPEAKON.

Ceux-ci offrent une connexion électrique et mécanique fiable satisfaisant à toutes les normes de sécurité. Cette liaison utilise également des cables de qualité d'un diamètre de 4 × 2.5 mm^2 . Les accessoires proposés à la vente par DYNACORD comprend des cables et des connecteurs de qualité, que nous vous recommendons. Un capot en plastique protège le connecteur BRIDGED OUT afin d'éviter tout branchement erroné. N'enlevez ce capot que lorsque l'amplificateur doit juste fonctionner en mode Bridged.

ATTENTION!

Les broches 2 + / 2- de la sortie CHANNEL A SPEAKON, qui normalement ne sont pas utilisées, sont également connectées à la sortie B afin d'assurer un branchement comfortable des enceintes à 2 voies (par ex. en Mode Bi-Amplification) lors de l'utilisation de cables Speakon à 4 fils. Pour éviter tout court-circuit et/ou pour protéger vos haut-parleurs et éviter qu'ils ne soient endommagés lors de la connexion des enceintes, veuillez faire très attention à l'assignation spécifique des canaux Low et High!

ATTENTION :

Les bornes de sortie haut-parleur sont marquées d'un symbole „ qui signifie que ces bornes représenté un risque d'électrocution pour l'utilisateur.

MODE BRIDGED

Lorsque le switch BRIDGED-MODE est engagé, l'utilisation de l'entrée CHANNEL A pour le signal audio est obligatoire, puisque l'entrée B n'a plus aucune fonction. Alors que l'amplificateur du canal A fonctionne normalement, le signal audio est inversé en interne et dirigé vers l'amplificateur du canal B. Les deux amplis - A et B - fonctionnent désormais en push-pull afin de fournir une tension de sortie double sur le connecteur BRIDGED-OUT.

La tension de sortie normale de chaque voie de l'amplificateur A + B est toujours présente sur le connecteur de sortie correspondant CHANNEL A ou CHANNEL B. Cependant, il n'est pas recommandé d'utiliser ces signaux à cause de l'inversion de phase sus-mentionnée. Il n'est pas possible de faire fonctionner l'ampli de puissance en Mode Bridged avec des charges de 2 ohms.

ATTENTION : Lors du fonctionnement en Mode Bridged, des tensions extrémement élevées peuvent être presents sur le connecteur BRIDGED OUT. Les haut-parleurs connectés doivent pouvoir supporter de telles tensions. Veuillez vérifier que les caractéristiques électriques mentionnées dans la documentation qui accompagne vos haut-parleurs correspondant à celles de l'amplificateur de puissance.

COMMUTATEUR GROUND-LIFT

Le commutateur de masse Ground-Lift permet d'éliminer les bruits dus à une boucle de masse. Lorsque l'amplificateur de puissance fonctionne avec d'autres équipements installés dans une armoire de rack 19", il est commandé de régler ce commutateur en position GROUNDED. Si l'amplificateur de puissance fonctionne avec d'autres apparciels ayant des potentiels de masse différents, réglez ce commutateur en position UNGROUNDED.

ENTRÉE SECTEUR

Dans des circonstances normales, le fusible secteur ne saute qu'en cas de panne. Faire replacer ce fusible par un service technique agree en utilisant uniquement un fusible neuf de même type et de même ampérage, tension et ayant les mêmes caractéristiques de fusion. Le cordon secteur hautes-performances fourni avec votre amplificateur de puissance satisfait aux normes de sécurité en vigueur, de plus son diamètre correspond à la capacité de sortie

de l'amplificateur de puissance. Chaque fois que c'est possible veuillez utiliser le cordon secteur fourni pour connecter votre amplificateur de puissance sur le secteur. L'utilisation d'un cordon secteur différent ayant un diamètre plus petit peut provoquer des pertes, et donc réduire la puissance de sortie de l'ampli.

FONCTIONNEMENT SUR LE SECTEUR ET TEMPERATURES RÉSULTANTES

Les tableaux suivants vous apporteront une aide précieuse dans la détermination du choix de l'alimentation et des câbles.

Le courant secteur est converti en signal de sortie afin d'alimenter les haut-parleurs connectés mais aussi en chaleur. La différence entre le courant utilise et la puissance restituée est appelée perte de puissance ou dissipation (P_d) . La quantité de chaleur représentant de la dissipation de puissance a tendance à rester prisonernière du rack et doit être expulsée par des moyens appropriés. Le tableau suivant a pour objet de vous aider à calculer les températures à l'intérieur d'une armoire de rack et les moyens de ventilation nécessaires.

La colonne "Pd" indique la dissipation en fonction des différents modes de fonctionnement. La colonne "BTU/hr" indique la quantité de chaleur dispensée par heures.

LX1600	Umains [V]	Imains [A]	Pmains [W]	Pout [W]	Pd (5) [W]	BTU/hr(1)
idle	230	0.8	80	-	80	273
Max. Output Power @ 8Ω(1)	230	9.6	1780	2 x 500	450	1535
Max. Output Power @ 4Ω(1)	230	15.7	3240	2 x 800	910	3105
1/3 Max. Output Power @ 4Ω(1)	230	9.0	1740	2 x 267	797	2718
1/8 Max. Output Power @ 4Ω(1)	230	4.2	640	2 x 100	360	1228
1/8 Max. Output Power @ 4Ω(2)	230	4.5	850	2 x 100	425	1450
1/8 Max. Output Power @ 4Ω(2),(4)	253	4.8	950	2 x 121	448	1529
Normal Mode (-10dB) @ 4Ω(1)	230	3.8	580	2 x 80	345	1177
Rated Output Power (0dB) @ 4Ω(1)	230	14.8	2860	2 x 700	925	3156
Alert (Alarm) Mode (-3dB) @ 4Ω(1)	230	10.4	1980	2 x 350	885	3020
Max. Output Power @ 2Ω(1)	230	25.8	5280	2 x 1300	1750	5971
1/8 Max. Output Power @ 2Ω(1)	230	6.7	1030	2 x 163	630	2150
1/8 Max. Output Power @ 2Ω(2)	230	6.8	1250	2 x 163	640	2184

LX2200	Umains [V]	Imains [A]	Pmains [W]	Pout [W]	Pd (5) [W]	BTU/hr(1)
idle	230	0.8	80	-	80	273
Max. Output Power @ 8Ω(1)	230	11.0	1780	2 x 600	580	1980
Max. Output Power @ 4Ω(1)	230	19.5	3240	2 x 1100	1040	3549
1/3 Max. Output Power @ 4Ω(1)	230	11.3	1740	2 x 366	1008	3439
1/8 Max. Output Power @ 4Ω(1)	230	4.6	640	2 x 137	366	1249
1/8 Max. Output Power @ 4Ω(2)	230	6.0	850	2 x 137	576	1965
1/8 Max. Output Power @ 4Ω(2),(4)	253	6.1	950	2 x 166	618	2109
Normal Mode (-10dB) @ 4Ω(1)	230	4.2	580	2 x 110	360	1230
Rated Output Power (0dB) @ 4Ω(1)	230	17.6	2860	2 x 900	1060	3617
Alert (Alarm) Mode (-3dB) @ 4Ω(1)	230	12.6	1980	2 x 450	1080	3685
Max. Output Power @ 2Ω(1)	230	30.3	5280	2 x 1600	2080	7100
1/8 Max. Output Power @ 2Ω(1)	230	7.0	1030	2 x 200	630	2150
1/8 Max. Output Power @ 2Ω(2)	230	8.4	1250	2 x 200	850	2900

(1) Modulation sinusoidale (1kHz)
(2) Bruit VDE
(3) 1BTU = 1055.06J = 1055.06Ws
(4) Dépassement de tension sector 10%
(5) Pd = Dissipation
Les facteurs suivants permettent un calcul proportionnel direct de l'intensité nécessaire en fonction des différentes tensions d'alimentation :
100V = 2.3;120V = 1.9;220V = 1.05;240V = 0.96

LX3000	Umains [V]	Imains [A]	Pmains [W]	Pout [W]	Pd (5) [W]	BTU/hr(1)
idle	230	1.3	145	-	145	495
Max. Output Power @ 8Ω(1)	230	15.7	2500	2 x 900	700	2388
Max. Output Power @ 4Ω(1)	230	26.0	4400	2 x 1500	1400	4777
1/3 Max. Output Power @ 4Ω(1)	230	14.7	2320	2 x 500	1320	4504
1/8 Max. Output Power @ 4Ω(1)	230	6.9	990	2 x 188	615	2098
1/8 Max. Output Power @ 4Ω(2)	230	7.3	1070	2 x 188	695	2371
1/8 Max. Output Power @ 4Ω(2),(4)	253	7.7	1200	2 x 227	746	2546
Normal Mode (-10dB) @ 4Ω(1)	230	6.3	896	2 x 150	595	2030
Rated Output Power (0dB) @ 4Ω(1)	230	23.5	3900	2 x 1200	1500	5118
Alert (Alarm) Mode (-3dB) @ 4Ω(1)	230	16.4	2630	2 x 600	1430	4879
Max. Output Power @ 2Ω(1)	230	40.7	7200	2 x 2100	3000	10236
1/8 Max. Output Power @ 2Ω(1)	230	10.3	1525	2 x 263	1000	3412
1/8 Max. Output Power @ 2Ω(2)	230	10.4	1535	2 x 263	1010	3446

(1) Modulation sinusoidale (1kHz)

(2) Bruit VDE

(3) 1BTU = 1055.06J = 1055.06Ws

(4) Dépassement de tension sector 10% (5) Pd = Dissipation

Les facteurs suivants permettent un calcul proportionnel direct de l'intensité nécessaire en fonction des différentes tensions d'alimentation :

100V = 2.3 . 120V = 1.9 . 220V = 1.05 . 240V = 0.96
