CL 1600 - Amplificateur de puissance DYNACORD - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	2 canaux, puissance de 1600 W par canal à 4 ohms
Alimentation électrique	230 V, 50/60 Hz
Dimensions approximatives	483 x 88 x 350 mm
Poids	15 kg
Compatibilités	Compatible avec divers systèmes de sonorisation et haut-parleurs
Fonctions principales	Contrôle de volume, protection contre les surcharges, refroidissement actif
Entretien et nettoyage	Nettoyage régulier de la grille et des ventilateurs, vérification des connexions
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant et des revendeurs agréés
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Idéal pour les concerts, événements en direct et installations fixes

FOIRE AUX QUESTIONS - CL 1600 DYNACORD

Que faire si le DYNACORD CL 1600 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état et que la prise fonctionne. Si le problème persiste, contactez le service après-vente.

Comment régler le niveau de sortie du DYNACORD CL 1600 ?

Utilisez les potentiomètres de niveau situés sur le panneau avant pour ajuster le volume de chaque canal. Assurez-vous également que le master est réglé à un niveau approprié.

Pourquoi le son est-il distordu sur le DYNACORD CL 1600 ?

La distorsion peut être causée par un niveau de gain trop élevé. Réduisez le niveau d'entrée des canaux ou du master. Vérifiez également les connexions et les câbles pour tout dommage.

Comment connecter des microphones au DYNACORD CL 1600 ?

Utilisez des câbles XLR pour connecter les microphones aux entrées appropriées sur le panneau avant de l'appareil. Assurez-vous que les entrées sont correctement réglées pour le type de microphone utilisé.

Le DYNACORD CL 1600 surchauffe-t-il ? Que faire ?

Assurez-vous que les évents de ventilation ne sont pas obstrués et que l'appareil est placé dans un espace bien ventilé. Si l'appareil continue de surchauffer, éteignez-le et laissez-le refroidir avant de le rallumer.

Comment effectuer une réinitialisation d'usine sur le DYNACORD CL 1600 ?

Pour effectuer une réinitialisation d'usine, consultez le manuel d'utilisation pour les instructions spécifiques. Généralement, cela implique de maintenir une combinaison de boutons pendant le démarrage.

Y a-t-il un moyen de mettre à jour le firmware du DYNACORD CL 1600 ?

Oui, rendez-vous sur le site officiel de DYNACORD pour télécharger les mises à jour de firmware et suivez les instructions fournies pour effectuer la mise à jour.

Que faire si les effets ne fonctionnent pas sur le DYNACORD CL 1600 ?

Vérifiez que les effets sont correctement activés dans le menu des paramètres. Assurez-vous également que le niveau d'envoi des effets est correctement réglé sur chaque canal.

MODE D'EMPLOI CL 1600 DYNACORD

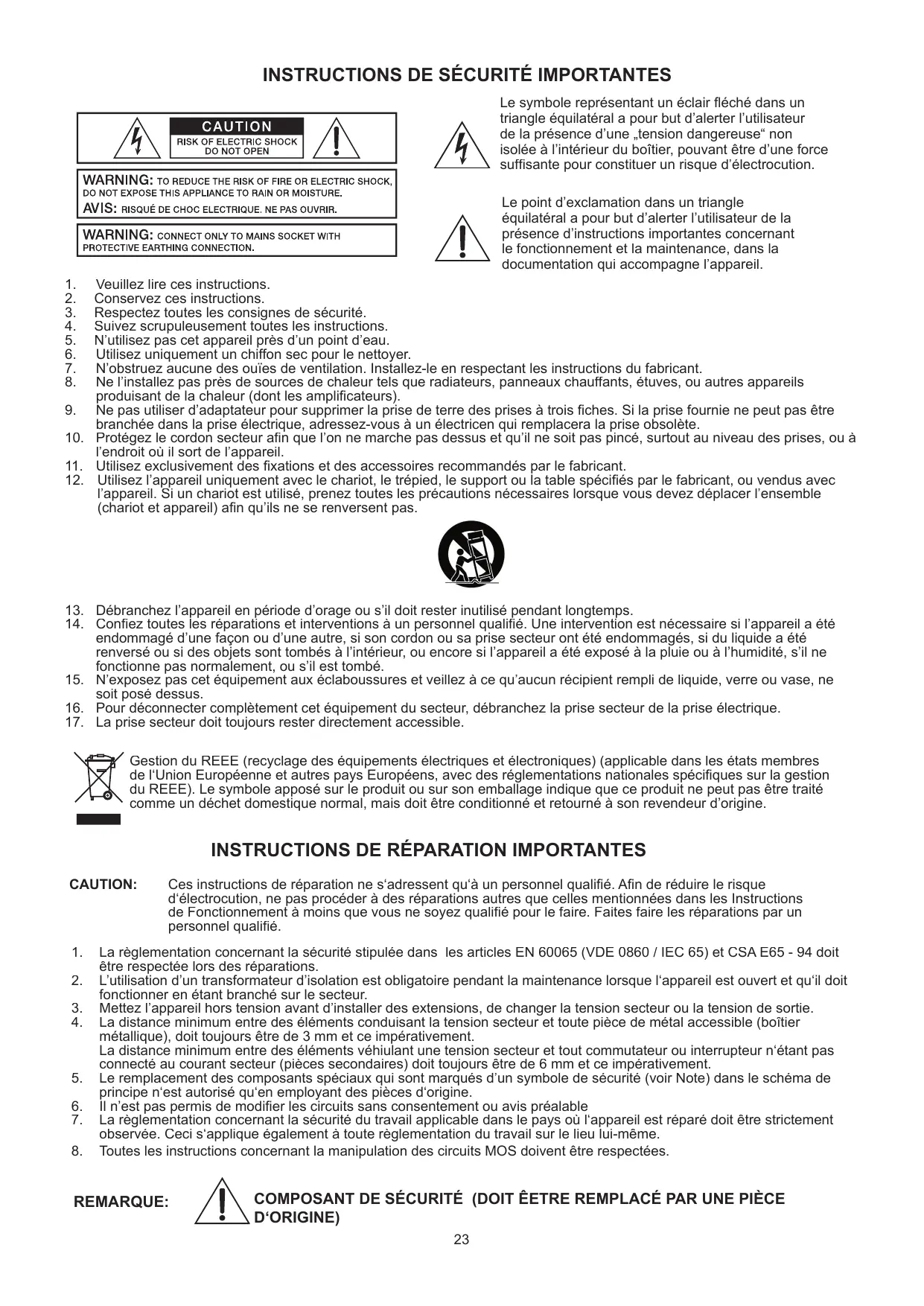

Le symbole représentant un éclair fléché une „tension dangereuse“ non isolée à l'intérieur du boîtier, pouvant être d'une force suffisante pour constituer un risque d'électrocution.

Le point d'exclamation instructions importantes concernant le fonctionnement et la maintenance, dans la documentation qui accompagne l'appareil.

1. Veuillez conserver ces instructions.
2. Conserves ces instructions.
3. Respectez toutes les consignes de sécurité.
4. Suivez scrupuleusement toutes les instructions.
5. N'utilisez pas cet appareil près d'un point d'eau.
6. Utilisez uniquement un chiffon sec pour le nettoyer.
7. N'obstruez aucune des ouies de ventilation. Installez-le en respectant les instructions du fabricant.
8. Ne l’installe pas près de sources de chaleur telles que radiateurs, panneaux chauffants, étuis, ou autres appareils produisant de la chaleur (dont les amplificateurs).
9. Ne pas utiliser d'adaptateur pour supprimer la prise de terre des prises à trois fiches. Si la prise fournie ne peut pas être branchée dans la prise électrique, adressez-vous à un electricien qui remplacera la prise obsolète.
10. Protégez le cordon secteur afin que l'on ne marche pas dessus et qu'il ne soit pas pinçé, surtout au niveau des prises, ou à l'endroit où il sort de l'appareil.
11. Utilisez exclusivement des fixations et des accessoires recommandés par le fabricant.
12. Utilisez l'appareil uniquement avec le chariot, le trépied, le support ou la table spécifiés par le fabricant, ou vendus avec l'appareil. Si un chariot est utilisé, prenez toutes les précautions nécessaires lorsque vous nevez déplacer l'ensemble (chariot et appareil) afin qu'ils ne se renversent pas.

1. Débranche l'appareil en période d'orage ou s'il doit rester inutilisé pendant longtemps.
2. Confiez toutes les réparations et interventions à un personnel qualifié. Une intervention est nécessaire si l'appareil a été endommagé d'une façon ou d'une autre, si son cordon ou sa prise secteur ont été endommagés, si du liquide a été renversé ou si des objets sont tombés à l'intérieur, ou encore si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
3. N'exposez pas cet équipement aux éclaboussures et veillez à ce qu'aucun récipient rempli de liquide, verre ou vase, ne soit posé dessus.
4. Pour déconnecter complètement cet équipement du secteur, débranchez la prise secteur de la prise électrique.
5. La prise secteur doit toujours rester directement accessible.

Gestion du RREE (recyclage des équipements électriques et électroniques) (applicable dans les états membres de l'Union Européenne et autres pays européens, avec des réglementations nationales spécifiques sur la gestion du RREE). Le symbole apposé sur le produit ou sur son emballage indique que ce produit ne peut pas être traité comme un déchet domestique normal, mais doit être conditionné et retourné à son revendeur d'origine.

Instructions de réparation importantes

Ces instructions de réparation ne s'adressent qu'à un personnel qualifié. Afin de réduire le risque d'électrocution, ne pas procéder à des réparations autres que celles mentionnées dans les Instructions de Fonctionnement à moins que vous ne soyez qualifié pour le faire. Faites faire les réparations par un personnel qualifié.

1. La réglementation concernant la sécurité stipulée dans les articles EN 60065 (VDE 0860 / IEC 65) et CSA E65 - 94 doit être respectée lors des réparations.
2. L'utilisation d'un transformateur d'isolation est obligatoire pendant la maintenance lorsque l'appareil est ouvert et qu'il doit fonctionner en étant branché sur le secteur.
3. Mettez l'appareil hors tension avant d'installer des extensions, de changer la tension secteur ou la tension de sortie.
4. La distance minimum entre des éléments conduisant la tension secteur et toute pièce de métal accessible (boîtier métallique), doit toujours être de 3 mm et ce impérativement. La distance minimum entre des éléments véhiculant une tension secteur et tout commutateur ou interrupteur n'était pas connecté au courant secteur (pièces secondaires) doit toujours être de 6 mm et ce impérativement.
5. Le remplacement des composants spéciaux qui sont marqués d'un symbole de sécurité (voir Note) dans le schéma n'est autorisé qu'en employant des pièces d'origine.
6. Il n'est pas permis de modifier les circuits sans consentement ou avis préalable
7. La réglementation concernant la sécurité du travail applicable dans le pays où l'appareil est réparé doit être strictement observée. Ceci s'applique également à toute réglementation du travail sur le lieu lui-même.
8. Toutes les instructions concernant la manipulation des circuits MOS doivent être respectées.

REMARQUE:

COMPOSANT DE SECURITÉ (DOIT ÉETRE REMPLACÉ PAR UNE PIECE D'ORIGINE)

Félicitations ! En achetant un amplificateur de puissance DYNACORD CL-SERIES, vous avez besoin d'un appareil qui emploie les technologies les plus modernes.

Les performances audio des amplis de puissance CL sont tout simplement extraordinaires. Les alimentations secteur ont été optimisées et emploient des transformateurs toroidaux à faibles pertes et grâce à un usage cohérent de la technologie Classe H, nous disposons d'une réserve de puissance, très au-dessus de la puissance nominale de sortie. Ceci permet une réduction du poids et de la puissance dissipée.

Le CL1200/1600/2000 est basé sur la technologie Classe H (CL800 Classe-AB), ce qui peut dire que l'alimentation peut doubler sa puissance extrêmement rapidement en fonction du signal, et de la puissance demandée par l'amplificateur. Comparé aux amplificateurs de Classe A-B, les amplis Classe H générent donc beaucoup moins de puissance dissipée, à sortie identique. En conséquence, ici entraîne de moins de déperdition en chaleur, l'énergie est donc utilisée de manière plus efficace. Résultat : il est possible d'installer des amplis de puissance Classe H dans une armoire de rack en laissant moins de place entre les appareils. De plus, pour une même puissance en sortie, la consommation électrique est bien moindre que celle d'un ampli de Classe A-B. Les amplificateurs de puissance DYNACORD CL-SERIES ont été conçus pour satisfaire aux conditions de tournée les plus exigeantes. Les amplis de puissance CL sont protégés contre les chocs thermiques et les surcharges électriques, les courts-circuits et la présence de haute fréquences et de courant continu sur les sorties. Une protection contre la force contre-electromotrice supprime le risque que les transistors de sortie ne soient endommagés par un retour d'énergie électrique. Les sorties de puissance sont commutées via un relais avec temporisation lors du démarrage (Soft-Start). Un limiteur d'appel le courant évite que les fusibles secteur ne sautent.

Leur construction mécanique et quasi artisanale achève de parfaire une fabrication de haute précision. Le châssis en acier est conçu pour résister aux conditions de tournées les plus difficiles. Deux ventilateurs à trois vitesses (arrêt/lente/rapide) très performants garantissent une stabilité thermique constante avec un bruit de fonctionnement très faible. La ventilation est dirigée de l'avant vers l'arrière, ce qui permet un fonctionnement fiable, même dans de petits racks d'amplis. Les entrées symétrisées électroniquement sont équipées de connecteurs de type XLR. Des sorties directes pour la connexion d'un signal audio sont également disponibles sur des connecteurs de type XLRM. La sélection du mode de fonctionnement permet de choisir entre les modes DUAL (stéréo) ou PARALLEL (mono). Grâce au connecteur séparé BRIDGED OUT et au commutateur Bridged Mode, le passage au mode Derivation (ou „Mono Bridged") est très simplifié. Les contrôles de niveau, gradués en dB, sont encastrés dans la face avant, ce qui assure une protection fiable contre les dommages mécaniques ; ces potentiomètres crantés sont particulièrement précis. Les amplis de puissance CL peuvent être équipés d'une carte interne processeur de signal analogique avec fonction de crossover et de filtré.

L'affichage à LED très lisible fournit un aperçu rapide de l'état de fonctionnement de l'ampli de puissance. Les sorties de puissance CHANNELA, CHANNEL B et BRIDGED OUT sont équipées de connecteurs de type SPEAKON. Tout jours à l'arrière, se trouve un selecteur de masse (Ground-Lift), qui aide à éliminer les boucles de masse en séparant le chassis de l'ampli de puissance du circuit de masse. En mode de fonctionnement normal, tous les amplis de puissance CL peuvent gérer des charges aussi faibles que 2 ohms. En mode Mono-Bridged, la charge minimum possible est de 4 ohms.

Ce mode d'emploi décrit et explique les différentes fonctions de votre amplificateur de puissance Série CL. Veuillez le lire attentivement et tenir compte des instructions mentionnées.

Déballage et garantie

Ouvrez avec précautions le carton d'emballage et sortez votre amplificateur de puissance. En plus de l'amplificateur de puissance lui-même, le carton contient également le présent mode d'emploi, le cordon secteur et le certificat de garantie. Conservez en lieu sûr l'original de la facture, qui mentionne la date d'achat et de livraison, ainsi que le certificat de garantie.

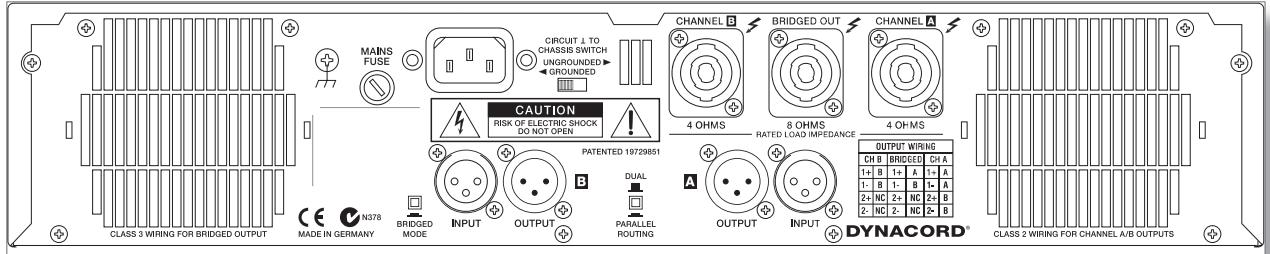

Remarques sur l'installation

Généralement, l'installation ou le montage en rack des amplificateurs de puissance doit être effectué de manière à garantir continuellement une circulation libre de l'air de l'avant vers l'arrière de l'appareil. L'installation de ces appareils avec une circulation d'air insuffisante, dans un meuble ou dans une armoire de rack fermé n'est pas recommandée. Si vous devez installer cet appareil dans de telles conditions, veillez à lui fournir une ventilation suffisante. Laissez un espace d'au moins 60 mm x 300 mm (jusqu'aux ouïes de ventilation situées en haut du meuble) pour permettre la circulation de l'air entre l'arrière de l'amplificateur de puissance et la paroi arrière du meuble ou du rack. Veillez à laisser au moins 100 mm au-dessus du meuble ou du rack lui-même. Comme la température à l'intérieur du meuble ou du rack peut monter facilement à 40°C pendant le fonctionnement, vérifiez que la température ambiant maximale autorisée en fonctionnement pour tous les autres appareils présents dans ce rack est dans les normes admises (reportez-vous également au "ALIMENTATION SECTEUR ET TEMPERATURE RÉSULTANTE").

Attention : pour un fonctionnement fiable, la température ambiente autorisée ne doit pas dépasser +40°c.

L'usage de rails d'installation ou de glissières optionnelles est fortement recommandé, lorsque l'appareil doit être installé dans une armoire de racks ou un meuble afin d'éviter toute déformation du panneau arrêté.

L'amplificateur de puissance doit être protégé contre : les éclaboussures ou les fuites d'eau, les rayons directs du soleil, les températures élevées ou l'influence directe de sources de chaleur, une humidité trop élevée, les excès de poussière et les vibrations.

De la condensation peut se former sur les éléments internes, lors du transport de l'amplificateur d'un endroit froid à un environnement plus chaud. Dans ce cas, sa mise en route n'est possible qu'après avoir laissé l'appareil se réchauffer à la température ambiante (pendant environ une heure). Si des objets ou du liquide pénètrent dans le boîtier de l'amplificateur de puissance, débranchez immédiatement l'appareil du secteur et contactez le service après-vente agréé pour procéder à une inspection avant de le remettre en marche.

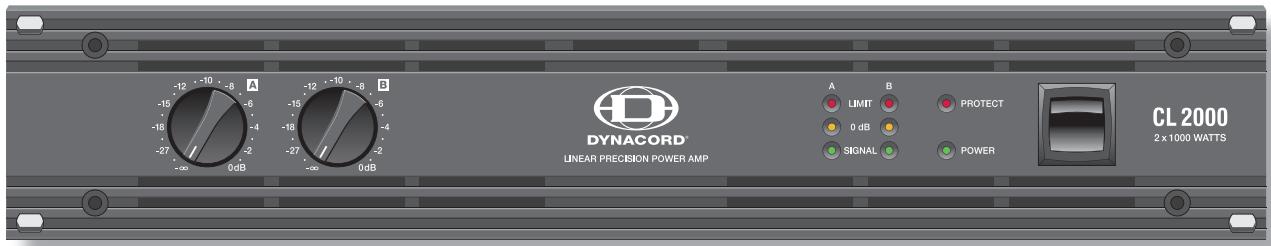

Utilisez l'interrupteur secteur, situé en face avant, du côté droit, pour mettre l'appareil sous tension. La fonction Soft-Start élimine les crêtes provoquées par l'appel de courant à l'allumage, ce qui par la même évite que le commutateur de protection secteur ne s'enclenche lors de la mise sous tension. Les sorties haut-parleur sont activées via la commutation d'un relais avec une temporisation d'environ 2 secondes de façon à atténuer efficacement d'éventuels bruits de mise sous tension. Le témoin PROTECT s'allume pendant cette temporisation et les ventilateurs tournent à la vitesse maximum. C'est tout à fait normal, et confirme un parfait fonctionnement du circuit de protection.

POWER

Ce témoin s'allume lorsque l'amplificateur de puissance a été mis sous tension. Les causes pour lesquelles le témoin POWER ne s'allume pas sont les suivantes : l'appareil n'est pas branché sur le secteur ou le fusible secteur est défectueux.

PROTECT

Le témoin PROTECT indique qu'un des circuits de protection interne contre la surchauffe, les courts-circuits, la force contre-électromotrice, la présence de HF à la sortie, etc. s'est activé. Les relais de sortie coupent les charges connectées aux amplis de puissance alors que les signaux entrant sont également interrompus, évitant ainsi d'endommager les systèmes de haut-parleurs connectés ainsi que les amplificateurs de puissance eux-mêmes. Quelle que soit la raison de la panne, par ex. un court-circuit dans un câble du haut-parleur, celle-ci doit être résolue. Dans le cas d'une surchauffe, il vous faudra attendre que l'amplificateur de puissance revienne automatiquement à un fonctionnement normal.

SIGNAL

Le témoin SIGNAL s'allume dès qu'un signal audio inférieur d'environ 30 dB à la modulation maximum est présent en sortie. Ce témoin est allumé lorsque les câbles de haut-parleurs sont en court-circuit ou lorsque l'un des circuits de protection a été activé.

0 dB

Le témoin 0 dB s'allume chaque fois que l'amplificateur de puissance fonctionne à sa puissance maximum. Des tensions d'entrée plus élevées ne provoqueront pas des tensions de sortie plus fortes. De plus, ce témoin est très pratique lors du réglage de limites externes.

LIMIT

Ce témoin s'allume dès que le limiteur de signal audio dynamique intégré entre en action et que l'amplificateur de puissance arrive à la limite de l'échelonnement ou plus généralement à sa capacité maximale. Un bref clignotement n'est pas un problème, car le limiteur interne contrôle des niveaux d'entrée pouvant dépasser les +21 dB jusqu'à une THD (Distorsion harmonique totale) d'approximativement 1%. Par contre, si ce témoin est constamment allumé, il faut réduire le volume pour éviter que les haut-parleurs connectés ne soient endommagés par une probable saturation.

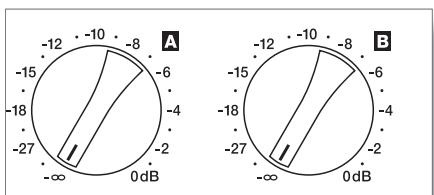

Les potentiomètres crantés, gradués en dB (par pas de 1 dB) servent à régler le volume général de l'amplificateur de puissance. Pour éviter toute distorsion dans les consoles de mixage connectées à votre ampli Série CL, il est recommandé de régler ces potentiomètres entre 0 dB et -6 dB. La graduation en dB donne une indication immédiate de l'atténuation appliquée.

INPUT A / INPUT b

CL800 +1.15dBu / 0.88V

CL1200 +3.2dBu / 1.12V

CL1600 +4.7dBu / 1.33V

CL2000 +5.5dBu / 1.46V

Les entrées INPUT A & INPUT B de la série CL sont symétrisées électroniquement. Le gain de tension de tous les modèles est réglé sur 32 dB (gain constant). Toutefois il en résulte des sensibilités d'entrée différentes selon les modèles (voir tableau), mais le réglage de niveau des filtres actifs ou des processeurs de signal dans les systèmes multi-voies est beaucoup plus simple. Les amplificateurs ayant différentes puissances de sortie peuvent être modifiés sans problème, les filtres n'ont pas besoin d'être réglés du fait de la constante amplification sur toute la ligne. Si des limiteurs de tension externes sont employés, ils doivent être réglés sur la catégorie de puissance (classe) utilisée en fonction des haut-parleurs connectés.

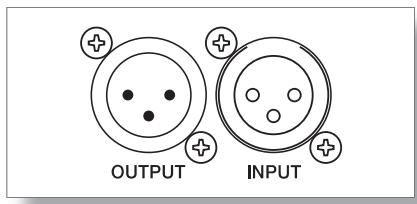

Les connecteurs de sortie de type XLR OUTPUT A & OUTPUT B

dont prévus pour un branchement „transparent" des signaux d'entrée vers d'autres amplificateurs de puissance. Le signal d'entrée est directement dirigé vers ces connecteurs de sortie. Il ne s'agit pas de répétiteurs ou autres composants électroniques intégrés dans le trajet du signal. Donc, les connecteurs d'entrée et de sortie d'un même canal sont reliés en parallèle, offrant une connexion électrique permanente, quel que soit le réglage de l'interrupteur secteur (Power).

Bien qu'elles soient équipées de connecteurs de sortie de type XLR, certaines consoles de mixage disposent uniquement d'une connexion de sortie asymétrique. Si vous employez de telles consoles, il est nécessaire de raccorder les broches 1 et 3 des connecteurs d'entrée de l'ampli de puissance ou de laisser la broche 3 de la prise du câble non connectée. Sinon, des signaux audio asymétriques arriveront via la broche 3 (b, -, point froid) et la broche 2 (a, +, point chaud), produisant un grésillement et des interférences HF, qui risquent d'endommager l'amplificateur de puissance et/ou les enceintes connectées.

Cordons de connexion NF

Il est recommandé de choisir des câbles symétrisés de qualité (deux conducteurs pour le signal audio, plus une tresse de masse) munis de prises de type XLR. Bien que le branchement de câbles non symétrisés à l'amplificateur de puissance soit possible, il est always préférable d'utiliser des câbles symétrisés. La plupart des équipements audio actuels sont équipés de sorties symétrisées. Avec un câblage symétrisé, toutes les parties métalliques des boîtiers sont reliées à la masse, ce qui élimine efficacement l'apparition d'interférences externes, se traduisant par des bruits de fond et des parasites.

Câblage interne d'un connecteur de type XLR

XLR (male)

XLR (femelle)

Les connecteurs d'entrée des canaux A et B sont reliés électriquement en parallèle lorsque le sélecteur est réglé sur PARALLEL. Toutefois, le contrôle séparé des deux canaux est toujours possible via le contrôle de niveau A ou B.

Si le sélecteur est réglé sur DUAL, les signaux audio des canaux A et B sont amplifiés indépendamment.

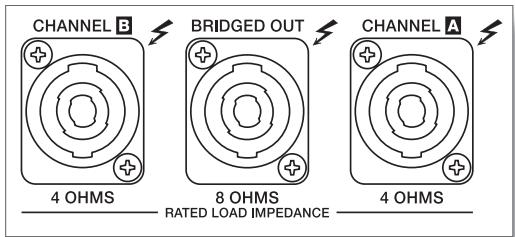

Connecteurs de SORTIE de AMPLI de puissance

Les connecteurs de sortie de l'ampli de puissance pour les deux canaux A (gauche) et B (droit) sont des prises de type SPEAKON.

Un cache en plastique protège le connecteur BRIDGED OUT de tout branchement erroné. N'enlevez ce cache que lorsque vous souhaitez réellement faire fonctionner l'amplificateur de puissance en mode Dérivation (Bridged).

Attention!

Les broches 2 + / 2- de la sortie CHANNEL A SPEAKON, qui normalement ne sont pas utilisées, sont également connectées à la sortie B afin d'assurer un branchement confortable des enceintes à 2 voies (par ex. en Mode Bi-Amplification) lors de l'utilisation de câbles Speakon à 4 fils.

SPEAKON CONNECTOR SCHEMATIC DIAGRAM

Si, par exemple, le signal audio du subwoofer est raccordé à un tweeter, il est à peu près sûr que ceci détruira instantanément le bobinage du HP des aigus. (HF-driver's coil).

Attention :

Les bornes de sortie haut-parleur sont marquées d'un symbole „, qui signifie que ces bornes représentent un risque d'électrocution pour l'utilisateur.

Si le bouton BRIDGED MODE est engagé, l'utilisation de l'entrée du canal A pour le signal audio est obligatoire, puisque l'entrée B ne fonctionne pas. Alors que l'amplificateur du canal A fonctionne normalement, le signal audio est inversé en interne et dirigé vers l'amplificateur du canal B. Les deux amplis, A et B, fonctionnent alors en push-pull pour fournir une tension de sortie double sur le connecteur BRIDGED OUT.

La tension de sortie normale de chaque canal A/B de l'amplificateur est toujours présente sur le connecteur de sortie correspondant CHANNEL A ou CHANNEL B. Cependant, il n'est pas recommandé d'utiliser ces signaux à cause de l'inversion de phase susmentionnée. Le fonctionnement de l'ampli de puissance en mode Bridged avec des charges de 2 ohms connectées n'est pas recommandé non plus.

ATTENTION : Des tensions très fortes peuvent être représentées sur le connecteur BRIDGED OUT durant le fonctionnement en mode Dérivation. Les systèmes de haut-parleurs connectés doivent être capables de supporter de telles tensions. Veuillez vérifier que les caractéristiques de puissance mentionnées dans la documentation fournie avec vos haut-parleurs correspondent à celles de l'amplificateur de puissance.

Commutateur de MASSE (GROUND-LIFT)

Ce commutateur permet d’éliminer les boucles de masse. Si l’amplificateur de puissance fonctionne avec un autre équipement dans un rack 19^, il est recommandé de régler ce commutateur sur la position GROUNDED (à la masse). Si l’amplificateur de puissance fonctionne en étant associé à des appareils ayant des potentiels de masse différents, réglez-le sur la position UNGROUNDED (pas de masse).

Entrée secteur

Dans des circonstances normales, le fusible secteur ne saute qu'en cas de panne. Ne remplacer ce fusible que par un nouveau fusible de même type, ayant le même ampérage, la même tension et les mêmes caractéristiques. Si le fusible secteur saute fréquemment, veuillez contacter un service après-vente. Le cordon secteur haute performance fourni avec votre amplificateur de puissance satisfait aux normes de sécurité en vigueur, de plus

Son diamètre est adapté à la puissance de sortie de l'amplificateur. Veuillez n'utiliser que le cordon secteur fourni pour brancher l'ampli de puissance sur le secteur, si c'est possible. L'utilisation d'un cordon secteur de diamètre inférieur peut provoquer des pertes d'énergie et par la même réduire la capacité de puissance de sortie maximum.

Sur les appareils en 100 V et 120 V, le fusible secteur est installé à l'intérieur. Ceci pour des raisons de sécurité. Si un fusible saute, il faudra contacter un service après-vente/agréé pour le faire replacer.

Alimentation secteur et temperature résultante

Le tableau suivant indique les normes d'alimentation secteur et de câblage.

Le courant d'alimentation secteur est converti en puissance de sortie pour alimenter les haut-parleurs connectés et en chaleur. La différence entre la consommation électrique et la puissance dispensée est appelée puissance dissipée (Pd). La chaleur résultant de la puissance dissipée s'accumule à l'intérieur de l'armoire de rack et doit donc être évacuée par des moyens appropriés. Le tableau suivant permet de calculer les températures à l'intérieur d'une armoire de rack ou d'un meuble, ainsi que la capacité de ventilation à mettre en œuvre.

La colonne „Pd" indique la perte de puissance (puissance dissipée) en fonction des différents états de fonctionnement. La colonne „BTU/h" indique la chaleur diffusée par heure.

CL800	Umains [V]	Imains [A]	Pmains [W]	Pout [W]	Pd (6) [W]	BTU/hr(4)
idle	230V	0,42	50	-	50	170
Max. Output Power @ 8Ω(1)	230V	4,4	735	2 x 240	255	870
Max. Output Power @ 4Ω(1)	230V	7,2	1295	2 x 400	495	1690
1/3 Max. Output Power @ 4Ω(1)	230V	4,6	770	2 x 133	504	1720
1/8 Max. Output Power @ 4Ω(1)	230V	3,1	490	2 x 50	390	1330
1/8 Max. Output Power @ 4Ω(2)	230V	2,7	425	2 x 50	325	1110
1/8 Max. Output Power @ 4Ω(2),(5)	254V	3,0	600	2 x 63	474	1615
1/8 Max. Output Power @ 4Ω(3)	230V	2,8	430	2 x 50	330	1125
1/8 Max. Output Power @ 4Ω(3),(5)	254V	3,1	530	2 x 63	404	1380
Normal Mode (-10dB) @ 4Ω(1)	230V	2,8	440	2 x 40	360	1230
Rated Output Power (0dB) @ 4Ω(1)	230V	6,4	1130	2 x 300	530	1810
Alert (Alarm) Mode (-3dB) @ 4Ω(1)	230V	4,9	820	2 x150	520	1775
Max. Output Power @ 2Ω(1)	230V	11,2	2150	2 x 600	950	3240
1/8 Max. Output Power @ 2Ω(1)	230V	4,8	800	2 x 75	650	2220
1/8 Max. Output Power @ 2Ω(2)	230V	4,2	680	2 x 75	530	1810
1/8 Max. Output Power @ 2Ω(3)	230V	4,2	685	2 x 75	535	1825

CL1200	Umains [V]	Imains [A]	Pmains [W]	Pout [W]	Pd (6) [W]	BTU/hr(4)
idle	230V	0,45	54	-	54	185
Max. Output Power @ 8Ω(1)	230V	6,3	1070	2 x 350	370	1260
Max. Output Power @ 4Ω(1)	230V	10,4	1920	2 x 600	720	2455
1/3 Max. Output Power @ 4Ω(1)	230V	6,2	1065	2 x 200	665	2270
1/8 Max. Output Power @ 4Ω(1)	230V	2,6	400	2 x 75	250	855
1/8 Max. Output Power @ 4Ω(2)	230V	2,9	455	2 x 75	305	1040
1/8 Max. Output Power @ 4Ω(2),(5)	254V	3,1	500	2 x 93	314	1070
1/8 Max. Output Power @ 4Ω(3)	230V	2,9	450	2 x 75	300	1025
1/8 Max. Output Power @ 4Ω(3),(5)	254V	3,2	550	2 x 93	364	1240
Normal Mode (-10dB) @ 4Ω(1)	230V	2,4	365	2 x 60	245	835
Rated Output Power (0dB) @ 4Ω(1)	230V	9,6	1750	2 x 500	750	2560
Alert (Alarm) Mode (-3dB) @ 4Ω(1)	230V	7,0	1220	2 x 250	720	2455
Max. Output Power @ 2Ω(1)	230V	16,1	3180	2 x 900	1380	4710
1/8 Max. Output Power @ 2Ω(1)	230V	3,8	645	2 x 113	419	1430
1/8 Max. Output Power @ 2Ω(2)	230V	4,1	680	2 x 113	454	1550
1/8 Max. Output Power @ 2Ω(3)	230V	4,4	720	2 x 113	494	1685

(1) Modulation sinusoidale (1 kHz) (2) Bruit VDE (3) Pink Noise EN60065 / 7. Edition (4) 1BTU = 1055,06 ~J = 1055,06 ~W / s (5) 10% au-dessus de la tension secteur (6) Pd = Puissance dissipée Les facteurs suivants permettent un calcul proportionnel direct du courant secteur (Imain) pour différentes alimentations secteur : 100V = 2,3; 120V = 1,9; 220V = 1.05; 240V = 0,96

CL1600	Umains [V]	Imains [A]	Pmains [W]	Pout [W]	Pd (6) [W]	BTU/hr(4)
idle	230V	0,5	65	-	65	220
Max. Output Power @ 8Ω(1)	230V	8,0	1440	2 x 500	440	1500
Max. Output Power @ 4Ω(1)	230V	13,2	2520	2 x 800	920	3140
1/3 Max. Output Power @ 4Ω(1)	230V	7,5	1360	2 x 266	828	2825
1/8 Max. Output Power @ 4Ω(1)	230V	3,0	520	2 x 100	320	1090
1/8 Max. Output Power @ 4Ω(2)	230V	3,3	570	2 x 100	370	1260
1/8 Max. Output Power @ 4Ω(2),(5)	254V	3,6	660	2 x 120	420	1435
1/8 Max. Output Power @ 4Ω(3)	230V	3,8	580	2 x 100	380	1295
1/8 Max. Output Power @ 4Ω(3),(5)	254V	4,1	695	2 x 120	455	1550
Normal Mode (-10dB) @ 4Ω(1)	230V	2,8	470	2 x 80	310	1060
Rated Output Power (0dB) @ 4Ω(1)	230V	12,5	2360	2 x 700	960	3275
Alert (Alarm) Mode (-3dB) @ 4Ω(1)	230V	8,8	1610	2 x 350	910	3105
Max. Output Power @ 2Ω(1)	230V	20,0	4000	2 x 1100	1800	6140
1/8 Max. Output Power @ 2Ω(1)	230V	4,5	815	2 x 138	540	1840
1/8 Max. Output Power @ 2Ω(2)	230V	5,0	825	2 x 138	550	1875
1/8 Max. Output Power @ 2Ω(3)	230V	5,4	905	2 x 138	630	2150

CL2000	Umains [V]	Imains [A]	Pmains [W]	Pout [W]	Pd (6) [W]	BTU/hr(4)
idle	230V	0,6	72	-	72	246
Max. Output Power @ 8Ω(1)	230V	10,0	1712	2 x 600	512	1747
Max. Output Power @ 4Ω(1)	230V	16,3	2991	2 x 1000	991	3381
1/3 Max. Output Power @ 4Ω(1)	230V	9,7	1646	2 x 333	979	3342
1/8 Max. Output Power @ 4Ω(1)	230V	4,0	617	2 x 125	367	1252
1/8 Max. Output Power @ 4Ω(2)	230V	4,4	696	2 x 125	446	1522
1/8 Max. Output Power @ 4Ω(2),(5)	254V	4,8	815	2 x 151	513	1749
1/8 Max. Output Power @ 4Ω(3)	230V	4,5	725	2 x 125	444	1515
1/8 Max. Output Power @ 4Ω(3),(5)	254V	4,8	838	2 x 151	536	1827
Normal Mode (-10dB) @ 4Ω(1)	230V	3,6	558	2 x 100	358	1222
Rated Output Power (0dB) @ 4Ω(1)	230V	15,1	2750	2 x 850	1050	3583
Alert (Alarm) Mode (-3dB) @ 4Ω(1)	230V	10,9	1905	2 x 425	1055	3600
Max. Output Power @ 2Ω(1)	230V	25,4	5255	2 x 1500	2255	7694
1/8 Max. Output Power @ 2Ω(1)	230V	6,0	1008	2 x 188	633	2160
1/8 Max. Output Power @ 2Ω(2)	230V	6,5	1119	2 x 188	744	2539
1/8 Max. Output Power @ 2Ω(3)	230V	6,5	1086	2 x 188	711	2426

(1) Modulation sinusoidale (1 kHz) (2) Bruit VDE (3) Pink Noise EN60065 / 7. Edition (4) 1BTU = 1055,06 ~J = 1055,06 ~W / s (5) 10% au-dessus de la tension secteur (6) Pd = Puissance dissipée

Les facteurs suivants permettent un calcul proportionnel direct du courant secteur (lmain) pour différentes alimentations secteur : 100 V = 2,3; 120 V = 1,9; 220V = 1.05; 240 V = 0,96.
