MODE D'EMPLOI LD-POWER 60 JBSYSTEMS LIGHT
Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.
Nous vous remercions d'avoir acheté ce produit BRITEQ® de notre série Light Designer. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.
SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ-VOUS
Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.
- Bloc d'alimentation pour projecteurs à LED, d'une excellente fiabilité et spécialement conçu pour être utilisé avec nos projecteurs à LED passifs à haute puissance.
- Ce bloc peut être utilisé aussi bien avec des projecteurs RGB qu'avec des RGB + WHITE.
- Il possède 7 modes DMX différents afin de permettre une flexibilité maximale.
- Il peut être utilisé en mode autonome :
16 séquences de poursuite internes ; - 3 séquences de poursuite éditées par l'utilisateur, chacune contenant un maximum de 42 scènes ; - connexion pour fonctionnement en master ou en slave (maître ou esclave) ; Mode manuel.
- Réglage de la balance des blancs.
- Chaque zone de sortie peut contenir jusqu'à 12 LED par couleur.
- Navigation aisée grâce à un écran à LED.
Vérifiez le contenu:
Vérifiez si l'emballage contient bien les articles suivants:
- LD-Power60 ou LD-Power120 Mode d'emploi
Quelques instructions importantes:
- Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
- Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
- Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
- Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.
Instructions de sécurité:
RISK OF ELECTRIC SHOCK DO NOT OPEN
ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous poussiez réparer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.
La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.
Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.
Ce symbole signifie : usage uniquement à l'intérieur.
Ce symbole signifie : Lire le mode d'emploi.
Ce symbole signifie : appareil construit selon les normes de sécurité classe I
Cet appareil peut être monté sur des surfaces inflammables courantes. Font partie de ces surfaces inflammables courantes, les matériaux de construction tels que le bois et des matériaux à base de bois d'une épaisseur supérieure à 2 mm.
- Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
- Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
- Cet appareil est destiné à une utilisation à l'intérieur uniquement.
- Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
- Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
- Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
- Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
- Ne pas laisser l'appareil à portée des enfants.
- Les personnes non expérimentées ne doivent pas utiliser cet appareil.
- La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
- Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprandre des réparations.
- Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
- La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
- Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
- Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
- L'appareil doit être à la masse selon les règles de sécurité. Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
- Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
- Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
- En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
- Utilisez l'emballage d'origine si l'appareil doit être transporté.
- Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.
Entretien
Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner' qui peuvent endommager l'appareil.

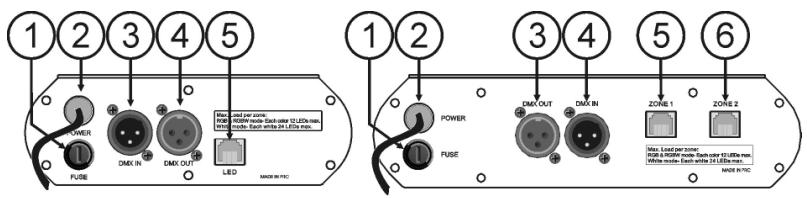

Fonctions (FACE arriere)
- PORTE FUSIBLE : il ne faut JAMAIS réparer un fusible ou contourer le porte-fusible. Il faut TOUJOURS replacer un fusible endommagé par un fusible du même type et ayant les mêmes caractéristiques électriques.
- CABLE D'ALIMENTATION SECTEUR : il peut être raccordé à des prises d'alimentation secteur allant de 100 à 240 volts (C.A., 50/60Hz).
- Sortie DMX Entrée DMX: connecteur XLR male à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée accepte les signaux en provenance de n'importe quel contrôleur DMX.
- Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter le LD-POWER à l'appareil suivant dans la chaîne DMX, ou à un autre LD-POWER 60/120.
- SORTIE LED - ZONE 1: sortie pour les apparciels à LED. Veuillez noter que seuls les apparciels à LED de notre série LD peuvent être raccordés à cette sortie! Le LD-POWER 60 dispose seulement de la sortie LED ZONE 1, alors que le LD-POWER 120 dispose de 2 sorties "LED zones" indépendantes. Chaque zone est en mesure de supporter les charges maximales décrites ci-dessous :
- MODE RGB (Modes 3 + 4): 12 LED maximum pour chaque couleur (12R + 12V + 12B)
- MODE RGBW (Modes 1 + 2): 12 LED maximum pour chaque couleur (12R + 12V + 12B + 12W);
- MODE BLANC (white) (Modes 5 + 6 + 7 ): 4 circuits, chacun pouvant supporter une charge maximale de 12 LED (pour un total maximum de 48 pieces).
- SORTIE LED - ZONE 2 : cette sortie n'est que sur le modèle LD-POWER 120, et elle peut être contrôlée de manière totalement indépendante par rapport à la zone 1.

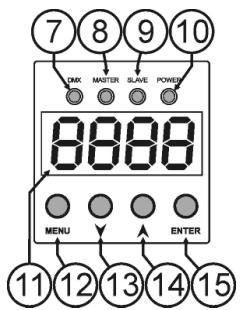

- LED 'DMX': cette LED est allumée quand un signal DMX est détecté à l'entrée.
- LED 'MASTER': cette LED est allumée quand aucun câble n'est connecté à l'entrée DMX. Dans ce cas, l'appareil fonctionne en mode master et produit le dernier show interne qui avait été sélectionné (voir plus loin).
- LED 'SLAVE': cette LED est allumée quand l'entrée DMX est connectée à un autre LD-Power 60/120 qui fonctionne en mode master.
- LED 'POWER' : cette LED est allumée quand le câble d'alimentation est raccordé et que l'appareil est sous tension.
- ECRAN: écran à quatre caractères : il donne toutes les informations utiles sur les fonctions en cours.
- TOUCHE 'MENU': appuyez brièvement sur cette touche pour accéder au menu de configuration. Appuyez sur cette touche pendant 2 secondes environ pour quitter le menu de configuration et enregistrer les options sélectionnées.
- TOUCHE 'DOWN': appuyez sur cette touche, soit pour retourner au point précédent dans le menu de configuration, soit pour diminuer la valeur affichée à l'écran.
- TOUCHE 'UP': appuyez sur cette touche, soit pour aller au point suivant dans le menu de configuration, soit pour augmenter la valeur affichée à l'écran.
- Touche 'ENTER': appuyez sur cette touche pour confirmer votre sélection dans le menu de configuration.
Installation + adressage
Important: l'installation doit être effectuée uniquement par du personnel qualifié, suivant la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans votre pays.
Le LD-POWER 60/120 doit être installé sur une surface plane et ininflammable. Par exemple, vous pouvez fixer l'appareil sur un mur en utilisant deux vis adaptées. L'orientation de l'appareil n'a pas grande importance, mais par contre, il faut s'assurer qu'il disposera d'une ventilation suffisante.
! Tres important - a LIRE avant de demander de l'aide!
Assurez you que l'appareil n'est pas raccordé au secteur pendant l'installation et le câblage! - Les LD-Power 60/120 sont des blocs d'alimentation qui sont destinés à être utilisés uniquement avec des projecteurs à LED passifs, issus de notre série LD. Assurez you également que la charge maximale autorisé par zone de sortie LED n'est pas dépasse! - La longueur maximale de cable autorisée entre la sortie du LD-Power 60/120 et tous les projecteurs qui y sont raccordés est de 80 metres! - Pour chaque zone, en bout de chaine, aucun connecteur RJ45 ne peut être laxée sans protection : il est impératif d'utiliser une terminaison (LD-TERM RJ-45), sans quoi, AUCUNE LUMIERE ne se produit a - Les projecteurs RGB et RGBW ne peuvent pas etre associés dans la meme chaine, donc pas dans la meme zone. - Il existe deux types différents de projecteurs à LED : le TYPE 1 nécessite un 'splitter' pour être raccordé, ce qui n'est PAS le cas pour le TYPE 2 !
Installation électrique des sorties de projecteurs à LED :
Les projecteurs passifs à LED de la série LD ont recours à des câbles CAT5e et à des connecteurs RJ45 afin de les connecter aux blocs d'alimentation LD-POWER 60/120. Vous pouvez utiliser nos câbles standards ("LD-PATCH RJ45", disponibles en plusieurs longueurs), mais vous pouvez aussi confectionner vos propres câbles au départ de câble CAT5e et de connecteurs RJ45 : ces deux articles sont disponibles dans tous les magasins d'informatique. Cependant, nous tenons à vous mettre en garde : fabriquer ses propres câbles n'est pas chose facile, exige des outils spécifiques et un minimum d'expérience ! Les câbles devraient être raccordés en 1:1, à savoir, les contacts portant le même numéro devant être connectés.
ensemble. La longueur maximale de câble autorisée entre la sortie du LD-POWER 60/120 et tous les projecteurs qui y sont raccordés est de 80 mètres
Raccordement des connecteurs RJ45
Contact 1: LED rouge +,
Contact 2: LED verte +;
Contact 3 : LED bleue +,
Contact 4: LED blanche +,
Contact 5: LED rouge -;
Contact 6 : LED verte -;
Contact 7 : LED bleue -;
Contact 8 : LED blanche -.
ENCLOSURE CABLE
IMPORTANT : tous les projecteurs à LED ne sont pas connectés de la même manière, il en existe deux types différents :
TYPE 1: ces projecteurs à LED ont toujours un petit câble avec un connecteur RJ45 qui y est fixé. Par exemple : LD-AQUA, LD-BAR, LD-UPLIGHT,...
→ Si vous raccordez plus d'un projecteur au LD-Power 60/120, il faut toujours utiliser un 'splitter'! Deux types de splitters différents sont disponibles :
LD-SPLIT RJ45 : il est utilisé pour des applications normales, à l'intérieur (par exemple : LD-BAR); ○ LD-SPLIT IP68 : il est utilisé pour des applications à l'épreuve de l'eau, à l'extérieur (par exemple : LD-AQUA, LD-UPLIGHT).
TYPE 2 : ces projecteurs à LED possèdent toujours deux connecteurs RJ45 femelles (in/out). Par exemple : LD-BRICK, LD-DOWNLIGHT,...
Dans ce cas, il suffit simplement de raccorder ces projecteurs en guirlande (daisy chaining) au moyen de câbles standards.
Exemple d'installation

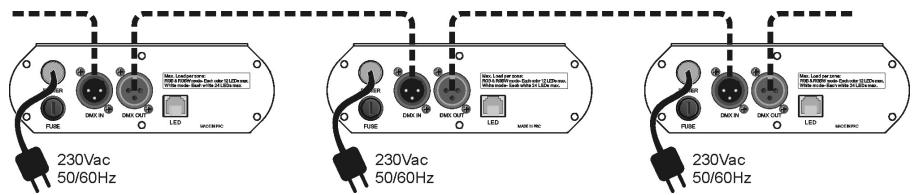

Installation électrique des entrées DMX :
- Le protocole DMX est un signal à haute vitesse très utilisé pour contrôler des équipements de lumières intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité.
- Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.
Plan de câblage des XLR à 3 broches: Broche 1 = prise de terre broche 2 = signal négatif (-) broche 3 = signal positif (+)
Plan de câblage des XLR à 5 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+) ~ broches 4 et 5 : non utilisées.
Pour éviter des comportements étranges des effets de lumières dus aux
interférences, vous devez utiliser une résistance de bouclage de 90Ω à 120Ω au
bout de la guirlande. Ne jamais utiliser de séparateur de câbles en forme « Y »,
Cela ne fonctionnera pas!
Assurez-vous que les appareils sont tous branchés sur le secteur.
Chaque appareil dans la guirlande doit avoir sa propre adresse de départ afin de savoir qu'il est la commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.
90~120 ohm
resistor
Comment regler l'adresse de demarrage EXACTE:
Référez-vous au chapitre suivant (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez... veillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.
Exemples de paramétrage pour différents types de configuration DMX:
Mode à 1 Canal: 001 (appareil1), 002 (appareil2), 003 (appareil3),... → intervalles d'un canal Mode à 4 Canaux: 001 (appareil1), 005 (appareil2), 009 (appareil3),... → intervalles de 4 canaux Mode à 11 Canaux: 001 (appareil1), 012 (appareil2),... → intervalles de 11 canaux
CONFIGURATION DMX DU LD-POWER60 - MODE 1:

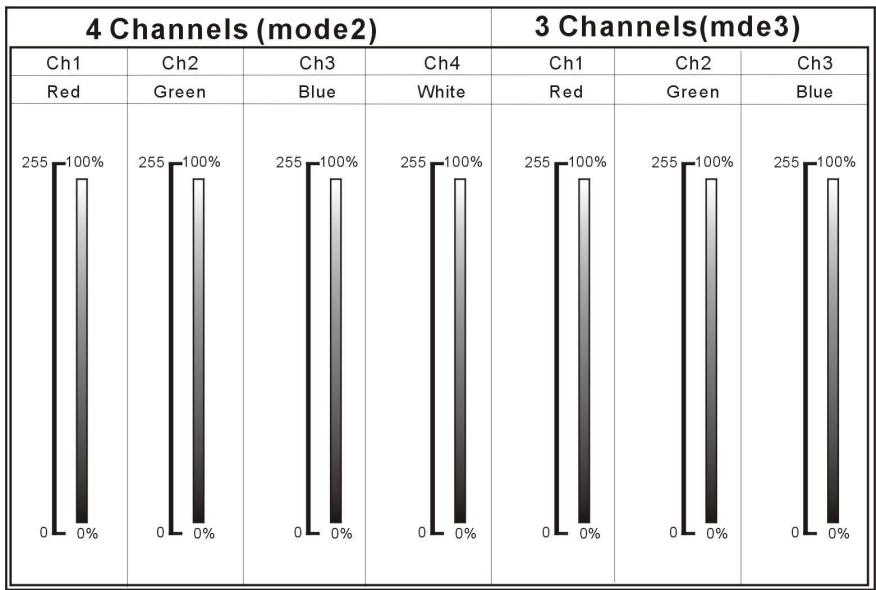

CONFIGURATION DMX DU LD-POWER60 - MODES 2 + 3:

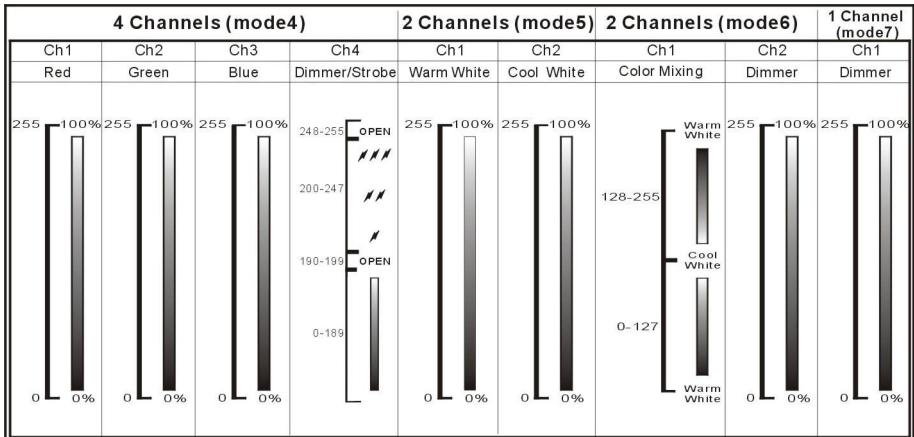

CONFIGURATION DMX DU LD-Power60 - MODES 4 + 5 + 6 + 7
CONFIGURATION DMX DU LD-POWER120 MODE 1:
| DMX 512 Configuration (11Channels) | |||||||
| CH1/CH5 | CH2/CH6 | CH3/CH7 | CH4/CH8 | CH 9 | CH 10 | CH 11 | |
| Red | Green | Blue | White | Color Macro | Dimmer | Strobe | |
| 255 100% | 255 100% | 255 100% | 255 100% | 248-255 Color 32 240-247 Color 31 232-239 Color 30 225-231 Color 29 217-224 Color 28 209-216 Color 27 102-208 Color 26 194-201 Color 25 186-193 Color 24 178-185 Color 23 171-177 Color 22 163-170 Color 21 155-162 Color 20 148-154 Color 19 140-147 Color 18 132-139 Color 17 124-131 Color 16 117-123 Color 15 109-116 Color 14 101-108 Color 13 093-100 Color 12 086-092 Color 11 078-085 Color 10 070-077 Color 9 0630-69 Color 8 055-062 Color 7 047-054 Color 6 038-046 Color 5 032-037 Color 4 024-031 Color 3 016-023 Color 2 008-015 Color 1 000-007 White | 255 100% | 255 100% | 248-255 Open 240-247 Random Strobe 232-239 Open 190-231 Slow Close Fast Open 182-189 Open 140-181 Open 132-139 Open 16-131 Open 8-15 Open OFF |
CONFIGURATION DMX DU LD-POWER120 MODE 2 + 3:
| DMX 512 Configuration (8Channels) | DMX 512 Configuration (6 Channels) | |||||
| CH1/CH5 | CH2/CH6 | CH3/CH7 | CH4/CH8 | CH1/CH4 | CH2/CH5 | CH3/CH6 |
| Red | Green | Blue | White | Red | Green | Blue |
| 255 100% 0 0% | 255 100% 0 0% | 255 100% 0 0% | 255 100% 0 0% | 255 100% 0 0% | 255 100% 0 0% | 255 100% 0 0% |
CONFIGURATION DMX DU LD-POWER120 MODE 4 + 5:
| DMX 512 Configuration (4 CHs) | DMX 512 Configuration (4 CHs) | ||||
| CH 1 | CH 2 | CH 3 | CH 4 | CH 1/CH3 | CH 2/CH4 |
| Red | Green | Blue | Dimmer/Strobe | Cool White | Warm White |
| 255 | 255 | 255 | 248-255 | 255 | 255 |
| 0% | 0% | 0% | 200-247 | 0% | 0% |
| 190-199 | 0% | 0% | |||
| 0-189 | |||||
CONFIGURATION DMX DU LD-Power120 MODE 6 + 7:
| DMX 512 Configuration (3 CHs) | DMX 512 Configuration (2 CHs) | |
| CH1/CH2 | CH 3 | CH1/CH2 |
| Mixing ratio | Dimmer | Dimmer |
| Warm White 0 Cool White | 255 100% 0 0% | 255 100% 0 0% |
Comment regler l'appareil:
- Pour sélectionner une option du menu, appuyez sur la touche MENU jusqu'à ce que la fonction désirée apparaisse à l'écran.
- Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera.
- Utilisez les touches DOWN et UP pour choisir dans le menu l'option désirée.
- Dès que vous avez sélectionné l'option désirée dans le menu, appuyez sur la touche ENTER pour confirmer.
- Appuyez pendant environ 2 secondes sur la touche MENU pour sauvegarder vos réglages et pour retourner au mode de fonctionnement.

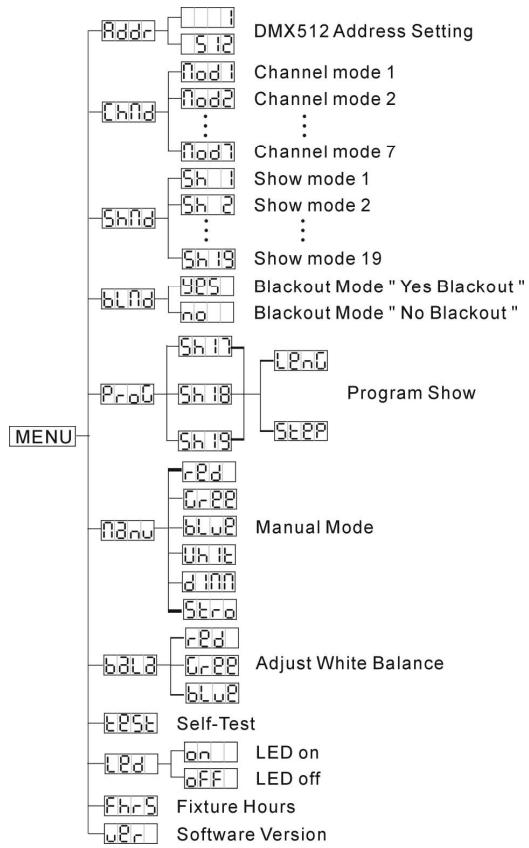

La structure du menu est affichée ci-dessous.
Réglement de l'adresse DMX512
- Est utilisé pour régler l'adresse de départ dans une configuration DMX. Appuyez sur la touche MENU jusqu'à ce que Hddr soit affiché à l'écran.
- Appuyez sur la touche ENTER, l'écran commence à clignoter.
- Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
- Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer.
- Appuyez pendant environ 2 secondes sur la touche MENU pour sauvegarder vos réglages, et pour retourner au mode de configuration, appuyez brièvement pour revenir sans sauver.
Est utilisé pour définir le nombre de canaux DMX.
Appuyez sur la touche MENU jusqu'à ce que ChNd soit affiché à l'écran. - Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner l'un des 7 modes de fonctionnement :
- Modes 1+2 : utilisé avec des projecteurs RGBW;
- Modes 3+4 : utilisé avec des projecteurs RGB;
- Modes 5+6 : utilisé avec des projecteurs WW/CW pour contrôler la température des lumières :
Mode 7 : utilise avec des projecteurs WW ou CW.
Prière de se reporter aux différents tableaux DMX.
- Appuyez sur ENTER pour confirmer votre choix
- Appuyez pendant environ 2 secondes sur la touche MENU pour sauvegarder vos réglages et pour retourner au mode de configuration, appuyez brièvement pour revenir sans sauver.
Mode show
Mode utilisé pour sélectionner l'un des 19 shows préprogrammés quand on est en mode 'standalone' (autonomous) ou en mode 'master/slave' (maître/esclave).
- Appuyez sur la touche MENU jusqu'à ce que Shid soit affiché à l'écran.
- Appuyez sur ENTER pour confirmer votre choix.
- Utilisez les touches DOWN et UP pour sélectionner l'un des 19 shows préprogrammés.
- Appuyez sur ENTER pour confirmer votre choix, puis vous avez maintenant plusieurs postes à régler :
- Temps de fondu enchaîné : l'écran affiche 'Fxxx', où xxx peut oscille
- Utilisez les touches DOWN et UP pour sélectionner un temps de fondu désiré.
- Appuyez sur ENTER pour confirmer votre choix
- Temps d'attente (wait time): l'écran affiche 'Uxxx', où xxx peut osciller entre les valeurs 000 (ce qui correspond à 0,256 seconde) et 255 (ce qui correspond à 18 heures d'attente avant d'entamer le passage d'une valeur à l'autre!).
- Utilisez les touches DOWN et UP pour sélectionner le temps d'attente désiré.
- Appuyez sur la touche ENTER pour confirmer ( quand vous voulez retourner à la sélection des shows).
- Appuyez pendant environ 2 secondes sur la touche MENU pour sauvegarder vos réglages et pour retourner au mode de configuration, appuyez brièvement pour revenir sans sauver.
Mode black out
- Mode Black out: quand aucun signal DMX est détecté, l'appareil se met en black out.
- Mode « pas de black-out »: quand aucun signal DMX n'est détecté, l'appareil se met automatiquement à fonctionner en mode master.
- Appuyez sur la touche MENU jusqu'à ce que BLND soit affiché à l'écran.
- Appuyez sur la touche ENTER, la sélection en mémoire commence à clignoter à l'écran.
- Utilisez les touches DOWN et UP pour sélectionner 'YES' (mode black out) ou 'NO' (mode sans black out.
- Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.
- Appuyez pendant environ 2 secondes sur la touche MENU pour sauvegarder vos réglages et pour retourner au mode de configuration, appuyez brièvement pour revenir sans sauver.
Mode programme
Parmi les 19 shows, les shows 17 à 19 peuvent être édités par l'utilisateur, avec un maximum de 42 pas.
- Appuyez sur la touche MENU jusqu'à ce que Progo soit affiché à l'écran.
- Appuyez sur la touche ENTER pour sélectionner.
- Utilisez les touches DOWN et UP pour sélectionner l'un des 3 shows que l'utilisateur peut éditer : 17, 18 ou 19.
- Appuyez sur ENTER pour confirmer votre choix, vous pouvez maintenant éditer le show sélectionné :
- Longueur du show : un show peut composer un maximum de 42 pas, à vous de sélectionner le nombre de pas que vous poulez utiliser.
- L'écran affiche Lénc, appuyez sur la touche ENTER pour vérifier combien de pas sont actuellément sélectionnés.
- Utilisez les touches DOWN et UP pour ajuster le nombre de pas vous.
- Appuyez sur ENTER pour confirmer votre choix.
- Appuyez sur la touche UP pour commencer à programmer les pas.
- Pour programmerchaque pas : à présent, il vous est possible de régler les différentes couleurs voulues pour chaque pas.
L'écran affiche SEER, appuyez sur la touche ENTER pour vérifier combien de pas sont sélectionnés. - Utilisez les touches DOWN et UP pour sélectionner le nombre de pas désiré. - Appuyez sur ENTER pour confirmer votre choix. L'écran affiche le premier pas (St 1), puis appuyez sur la touche ENTER pour editor ce pas :
- [SET COLOR] = régler la couleur : l'écran affiche [Color] (pour le LD-Power 60) ou [C-1] / [C-2] (zone 1 / 2 pour le LD-Power 120), appuyez sur la touche ENTER pour écrire cette couleur.
- Utilisez les touches DOWN et UP pour sélectionner l’une des 255 couleurs.
- Appuyez sur ENTER pour confirmer votre choix.
- [ADD WHITE] = ajouter du blanc : appuyez sur la touche UP : l'écran affiche UH IT (pour le LD-POWER 60) ou U-1 / U-2 (zone 1 / 2 pour le LD-POWER 120).
- Si vous avez des projecteurs de type RGBW et que vous voulez ajouter du blanc, appuyez sur la touche ENTER et régalez la quantité de blanc désirée. Si vous ne disposez que de projecteurs RGB : appuyez de nouveau sur la touche UP.
- [SET DIMMER] : l'écran affiche d'INN (pour le LD-Power 60) ou d-1 / d-2 (zone 1 / 2 pour le LD-Power 120), appuyez sur la touche ENTER pour opérer la puissance de sortie du canal en cours :
- Utilisez les touches DOWN et UP pour régler le niveau de 000 (éteint) à 255 (100%).
- Appuyez sur ENTER pour confirmer votre choix.
- Si tous les paramètres du pas 1 sont au point, appuyez brièvement sur la touche MENU, et ensuite sur la touche UP. L'écran affiche à présent le second pas (Sterling 2) : vous êtes alors en mesure de régler tous les paramètres du pas 2.
- Quand tous les paramètres sont régés, appuyez sur la touche MENU pendant 2 secondes afin de retourner vers le mode de fonctionnement.
Mode manuel
Ce mode est utilisé pour tester toutes les couleurs des projecteurs connectés aux deux zones de sortie.
- Appuyez sur la touche MENU jusqu'à ce que l'écran soit affiché à l'écran.
- Appuyez sur ENTER pour confirmer votre choix : l'écran affiche [R] (LD-Power60) ou [R-1] (LD-Power 120).
- Utilisez les touches DOWN et UP pour passer en revue les différentes options.
Pour chaque option, il faut appuyer sur la touche ENTER, puis se servir des touches UP et DOWN pour ajuster le niveau désiré. À chaque fois, il vous faut confirmer votre choix en appuyant sur la touche ENTER.
- ou (rouge pour la zone 1 sur le LD-Power 120)
- Credou C-1 (vert pour la zone 1 sur le LD-POWER 120)
- ou B-1 (bleu pour la zone 1 sur le LD-Power 120)
- OU U-1 (blanc pour la zone 1 sur le LD-POWER 120)
- (rouge pour la zone 2 sur le LD-Power 120)
- [6-2] (vert pour la zone 2 sur le LD-Power 120)
- b-2 (bleu pour la zone 2 sur le LD-Power 120)
- U-2 (blanc pour la zone 2 sur le LD-Power 120)
- (Réglage général du gradateur [dimmer])
- Stro (Réglage général de la vitesse du stroboscope : les valeurs correspondant au canal du stroboscope sur le tableau DMX).
- Àprous avoir fait les tests adéquats, il suffit d'appuyer sur la touche MENU pendant 2 secondes pour revenir en mode de fonctionnement.
Ajuster la balance des blancs
Cette fonction permet d'ajuster la proportion de blanc quand toutes les couleurs sont à leur maximum.
- Appuyez sur la touche MENU jusqu'à ce que ① ② ③ ④ soit affiché à l'écran.
- Appuyez sur ENTER pour confirmer votre choix : tous les projecteurs connectés viennent à la couleur blanche (toutes les couleurs à leur maximum, sauf pour le blanc). À ce moment, l'écran affiche [PD] (sur le LD-Power 60) ou [R-1] (sur le LD-Power 120).
- Utilisez les touches DOWN et UP pour parcourir les différentes options:
Pour chaque option, il faut appuyer sur la touche ENTER, puis se servir des touches UP et DOWN pour ajuster le niveau désiré. À chaque fois, il vous faut confirmer votre choix en appuyant sur la touche ENTER.
- ou (rouge pour la zone 1 sur le LD-Power 120)
- ou (vert pour la zone 1 sur le LD-Power 120)
- ble ou b - 1 (bleu pour la zone 1 sur le LD-Power 120)
- (rouge pour la zone 2 sur le LD-Power 120)
- (vert pour la zone 2 sur le LD-Power 120)
- b-2 (bleu pour la zone 2 sur le LD-POWER 120)
- Appuyez pendant environ 2 secondes sur la touche MENU pour sauvegarder vos réglages et pour retourner au mode de configuration, appuyez brièvement pour revenir sans sauver.
Remarque : vous ne pouvez assigner que des valeurs comprises entre 125 et 255.
- Appuyez sur la touche MENU jusqu'à ce que LPSO soit affiché à l'écran.
- Appuyez sur la touche ENTER : l'appareil effectuera son programme de contrôle 'self-test'.
- Appuyez pendant environ 2 secondes pour retourner au mode de fonctionnement.
Display on: l'écran est toujours allumé.
Display off: l'écran est éteint quand il n'est pas utilisé.
- Appuyez sur la touche MENU jusqu'à ce que LED soit affiché à l'écran.
- Appuyez sur la touche ENTER
- Utilisez les touches DOWN et UP pour sélectionner (écran toujours allumé) ou OFF (écran éteint si pas utilisé).
- Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix
- Appuyez pendant environ 2 secondes sur la touche MENU pour sauvegarder vos réglages et pour retourner au mode de fonctionnement, appuyez brièvement pour revenir sans sauver.
Vous communique le nombre d'heures de service de l'appareil.
- Appuyez sur la touche MENU jusqu'à ce que Fhr5 soit affiché à l'écran.
- Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
- Appuyez pendant environ 2 secondes pour retourner au mode de fonctionnement.
Fonction utilisée pour montrer sous quelle version du software fonctionne l'appareil.
- Appuyez sur la touche MENU jusqu'à ce que VER soit affiché à l'écran.
- Appuyez sur la touche ENTER pour afficher sous quelle version du software fonctionne l'appareil
- Appuyez pendant environ 2 secondes pour retourner au mode de fonctionnement.

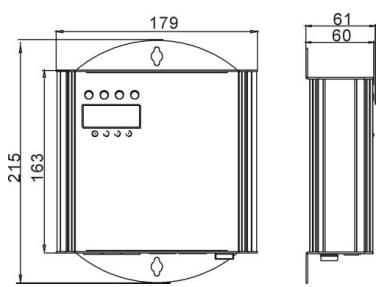

Alimentation secteur : 100 V (CA) ~ 240 V (CA) - 50/60 Hz. Fusible (LD-POWER 60) : 250 V - 1A, à fusion lente (20 mm, en verre). Fusible (LD-POWER 120) : 250 V - 2A, à fusion lente (20 mm, en verre). Puissance de sortie (LD-POWER 60) : 1x zone 60W = 60 watts. Puissance de sortie (LD-POWER 120) : 2x zone 60 W = 120 watts. Charge max. de LED par zone (RGB + RGBW) : max. 12 LED par couleur (max. total = 48 pièces). Charge max. de LED par zone (WHITE MODE) : 4 circuits, chacun pouvant supporter une charge maximale de 12 LED (pour un total maximum de 48 pièces). Connexions DMX : prise XLR mâle / femelle à 3 broches. Canaux DMX utilisés : de 2 à max. 11 canaux (en fonction du mode de fonctionnement choisi). Dimensions : se reporter aux figures ci-dessous. Poids (LD-POWER 60) : 1,2 kg. Poids (LD-POWER 120) : 2,1 kg.
Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www. beglec. com
