Type de produit	Kit de communication Ethernet pour systèmes pneumatiques
Caractéristiques techniques principales	Compatible avec les dispositifs SMC, permet la communication via Ethernet
Alimentation électrique	Alimentation externe requise, spécifications non fournies
Dimensions approximatives	Dimensions spécifiques non fournies
Poids	Poids non spécifié
Compatibilités	Compatible avec les systèmes pneumatiques SMC
Fonctions principales	Facilite la connexion des dispositifs pneumatiques à un réseau Ethernet
Entretien et nettoyage	Vérifier régulièrement les connexions et l'intégrité des câbles
Pièces détachées et réparabilité	Disponibilité des pièces détachées non spécifiée
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Vérifier la compatibilité avec les systèmes existants avant l'achat

FOIRE AUX QUESTIONS - HPKIT-ETH SMC

Qu'est-ce que le SMC HPKIT-ETH ?

Le SMC HPKIT-ETH est un kit de développement permettant de créer des applications IoT sur le réseau Ethernet.

Comment connecter le SMC HPKIT-ETH à mon réseau Ethernet ?

Pour connecter le SMC HPKIT-ETH à votre réseau Ethernet, utilisez un câble Ethernet standard pour relier le port RJ45 du kit à votre routeur ou switch.

Le produit ne s'allume pas, que faire ?

Vérifiez que le kit est correctement alimenté et que l'alimentation est branchée. Si le problème persiste, essayez un autre adaptateur secteur.

Comment configurer le SMC HPKIT-ETH pour une première utilisation ?

Pour configurer le SMC HPKIT-ETH, téléchargez le logiciel de configuration depuis le site officiel, et suivez les instructions d'installation fournies.

Je ne peux pas accéder à l'interface web du kit, que faire ?

Assurez-vous que votre ordinateur est connecté au même réseau que le SMC HPKIT-ETH. Vérifiez également l'adresse IP du kit et essayez d'y accéder via un navigateur.

Comment réinitialiser le SMC HPKIT-ETH aux paramètres d'usine ?

Pour réinitialiser le kit, localisez le bouton de réinitialisation sur la carte et maintenez-le enfoncé pendant environ 10 secondes.

Quelles sont les spécifications techniques du SMC HPKIT-ETH ?

Le SMC HPKIT-ETH dispose d'un microcontrôleur, d'un port Ethernet, et d'une connectivité pour divers capteurs et modules, avec une alimentation de 5V.

Où puis-je trouver des exemples de code pour le SMC HPKIT-ETH ?

Des exemples de code sont disponibles sur le site officiel du produit dans la section documentation et ressources.

Le kit fonctionne-t-il avec des systèmes d'exploitation spécifiques ?

Le SMC HPKIT-ETH est compatible avec la plupart des systèmes d'exploitation, y compris Windows, macOS et Linux, tant que les drivers nécessaires sont installés.

Comment puis-je obtenir de l'aide supplémentaire ?

Pour obtenir de l'aide supplémentaire, vous pouvez consulter le forum de la communauté ou contacter le service client via le site officiel.

MODE D'EMPLOI HPKIT-ETH SMC

Contenu de l'emballage

Vérifie que vous avez le coffret EZ Connect™ Powerline to Ethernet Desktop Adapter contenant les éléments suivants :

Un adaptateur SMCHP1D-ETH. - Trois cordons d'alimentation (US/UK/EU). - Un câble Ethernet. - Guide d'installation rapide. - CD-ROM d'installation comprenant :

• L'assistant EZ Installation Wizard
• L'utilitaire EZ Configuration Utility 1.0
• le manuel d'utilisation

Si l'un de ces éléments est absent ou endommagé, contactez immédiatement votre revendeur. Si possible, conservez le carton et les emballages d'origine dans le cas d'un éventuel retard du produit.

Pour enregistrer ce produit et étendre sa garantie, visitez le site Web de SMC: www.smc.com ou www.smc-europe.com.

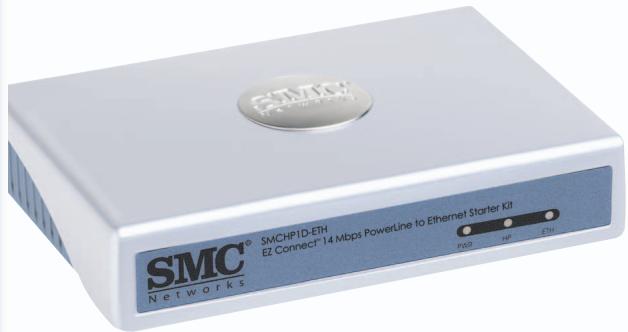

Description du matériel

L'adaptateur EZ Connect™ 14 Mbps Powerline to Ethernet Desktop Adapter (SMCHP1D-ETH) offre la méthode la plus simple pour creer ou etendre un réseau domestique sans avoir a installer un couteux cabling de categorie 5. Pour enrichir voireseau de la technologie Powerline, connectez simplement un adaptateur Powerline to Ethernet Desktop Adapter a l'un des ports LAN disponibles sur toute routeur BarricadeTM et branchez-le a une prise electrique disponible. Des que I'adaptateur est branché a une prise electrique, chaque prise electrique du domicile devient une connexion reseau youc permectant d'acceder a Internet et d'utiliser sua messagerie electronique, de partager des peripheriques et de connecter en reseau des apparilels audiovisuels. L'adaptateur Powerline to Ethernet Desktop Adapter est compatible avec les PC sous Windows, Mac ou Linux. Il representatione une excellente solution pour connecter a Internet une console de jeu, telle que la console Xbox® ou PS2®, afin de journer en ligne.

L'adaptateur EZ Connect™ 14 Mbps Powerline to Ethernet Desktop Adapter (SMCHP1D-ETH) est équipé de :

• Une connexion Ethernet 10/100 Mbps à négociation automatique. - Une connexion Powerline.

Trois témoins lumineux fournissent des indications sur l'état de l'appareil, la connectivité et le traffic des personnes.

Témoins lumineux	Couleur	Activité
Alimentation (PWR)	Vert	Un tímein allumé en continu signifie que l'appareil est sous tension. Un tímein éteint signifie que l'appareil est hors tension.
Powerline (HP)	Vert	Un tímein allumé en continu signifie qu'un signal Powerline est détecté. Un tímein clignant signifie que des données sont transmises. Un tímein éteint signifie qu'aucun signal Powerline n'est détecté.
Ethernet (ETH)	Vert	Un tímein allumé en continu signifie qu'une connexion Ethernet correcte est détectée. Un tímein clignant signifie que des données sont transmises. Un tímein éteint signifie qu'aucune connexion Ethernet n'est détectée.

Guide d'installation rapide

SMCHP1D-ETH

SMC

Networks

Cd-rom d'installation EZ

Merci d'avoir choisi l'adaptateur EZ Connect™ 14 Mbps Powerline to Ethernet Desktop

Adapter SMC. Ce guide d'installation rapide vous guide à travers une procédure simple pour vous permettre d'installer votre nouveau produit SMC.

Insérez le CD-ROM contenant l'assistant EZ Installation Wizard dans votre lecteur de CD-ROM.

Utilitaire d'installation

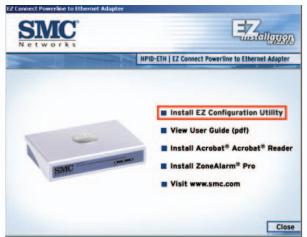

Au lancement de l'assistant EZ Installation Wizard, cliquez sur l'option [Install EZ Configuration Utility] (Installer l'utilitaire EZ Configuration).

Remarque: Si l'assistant EZ 3-Click Installation Wizard ne démarre pas automatiquement, vous pouvez le lancer manuellement. Pour cela, affichez le contenu du CD-ROM et double-cliquez sur l'icone de l'adaptateur Powerline.

Redémarrez le PC

Pour terminer l'installation de l'utilitaire, vous devez redémarrer votre PC.

Matériel de connexion

Pendant que votre PC redémarre, connectez l'adaptateur Powerline to Ethernet Adapter à la carte réseau filaire de votre PC, puis branchez le cordon d'alimentation Powerline à une prise électrique.

Remarque: Pour plus d'informations sur la manière d'utiliser les fonctionnalités avancées de l'utilitaire, reportez-vous au manuel d'utilisation qui se trouve sur le CD-ROM.
