HP1D-ETH - Modem réseau SMC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Powerline to Ethernet)
Marque	SMC
Modèle	HP1D-ETH (SMCHP1D-ETH)
Débit maximal	14 Mbps
Interfaces	1 port Ethernet 10/100 Mbps (auto-négociation), 1 prise Powerline
Alimentation	Secteur via cordon d'alimentation (câbles US, UK, EU inclus)
Témoins lumineux	Alimentation (PWR), Powerline (HP), Ethernet (ETH) — tous verts
Systèmes d'exploitation compatibles	Windows, Mac, Linux
Contenu de l'emballage	Adaptateur, 3 cordons d'alimentation, câble Ethernet, guide d'installation rapide, CD-ROM avec utilitaire
Fonctions principales	Extension de réseau domestique via prises électriques, accès Internet, partage de périphériques, jeu en ligne
Compatibilité	Routeurs SMC Barricade™, consoles Xbox® et PS2®
Installation	Plug-and-play avec l'assistant EZ Installation Wizard (CD-ROM)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher avant nettoyage.
Pièces détachées	Disponibles sur demande auprès du revendeur SMC ou sur www.smc.com
Garantie	Extension possible via enregistrement sur www.smc-europe.com

FOIRE AUX QUESTIONS - HP1D-ETH SMC

Comment installer l'adaptateur HP1D-ETH ?

Insérez le CD-ROM fourni, lancez l'assistant EZ Installation Wizard et installez l'utilitaire EZ Configuration. Redémarrez votre PC, puis connectez l'adaptateur à la carte réseau filaire de votre PC via le câble Ethernet et branchez-le à une prise électrique.

Que faire si le témoin Powerline (HP) reste éteint ?

Vérifiez que l'adaptateur est bien branché à une prise électrique fonctionnelle. Assurez-vous qu'un autre adaptateur Powerline est connecté sur le même réseau électrique. Si le problème persiste, essayez une autre prise.

L'adaptateur est-il compatible avec une console de jeu ?

Oui, il est compatible avec des consoles comme Xbox® ou PS2®. Connectez simplement la console à l'adaptateur via un câble Ethernet et branchez l'adaptateur à une prise électrique pour accéder à Internet.

Puis-je utiliser l'adaptateur avec un routeur d'une autre marque ?

Oui, l'adaptateur est compatible avec tout routeur disposant d'un port LAN Ethernet. Il suffit de le connecter au routeur et de le brancher à une prise électrique.

Comment changer le réseau Powerline ou sécuriser la connexion ?

Utilisez l'utilitaire EZ Configuration Utility (sur le CD-ROM) pour modifier le nom du réseau ou la clé de chiffrement. Reportez-vous au manuel d'utilisation pour les étapes détaillées.

Que faire si le débit est faible ?

Évitez d'utiliser des multiprises ou des filtres secteur. Branchez les adaptateurs directement sur des prises murales. Éloignez les adaptateurs d'appareils électriques susceptibles de générer des interférences (chargeurs, moteurs).

Est-il possible de connecter plusieurs adaptateurs HP1D-ETH ?

Oui, vous pouvez ajouter autant d'adaptateurs que nécessaire pour étendre votre réseau. Chaque adaptateur doit être branché sur une prise électrique du même réseau électrique.

Comment réinitialiser l'adaptateur ?

Débranchez l'adaptateur de la prise électrique, attendez 10 secondes, puis rebranchez-le. Cela réinitialise la connexion sans perdre les paramètres.

Où télécharger le manuel d'utilisation ?

Le manuel est disponible sur le CD-ROM fourni. Vous pouvez également le télécharger depuis le site Web de SMC : www.smc.com ou www.smc-europe.com.

Quelle est la distance maximale entre deux prises Powerline ?

La distance dépend de la qualité du câblage électrique. En général, comptez jusqu'à 300 mètres sur le même réseau électrique, mais les performances peuvent varier.

MODE D'EMPLOI HP1D-ETH SMC

Contenu de l'emballage

Vérifiez que votre coffret EZ Connect™ Powerline to Ethernet Desktop Adapter contient les éléments suivants :

• Un adaptateur SMCHP1D-ETH.
• Trois cordons d'alimentation (US/UK/EU).
• Un câble Ethernet.
• Guide d'installation rapide.
• CD-ROM d'installation comprenant :
• L'assistant EZ Installation Wizard
• L'utilitaire EZ Configuration Utility 1.0
• le manuel d'utilisation

Si l'un de ces éléments est absent ou endommagé, contactez immédiatement votre revendeur. Si possible, conservez le carton et les emballages d'origine dans le cas d'un éventuel retard ou produit.

Pour enregistrer ce produit et étendre sa garantie, visitez le site Web de SMC: www.smc.com ou www.smc-europe.com.

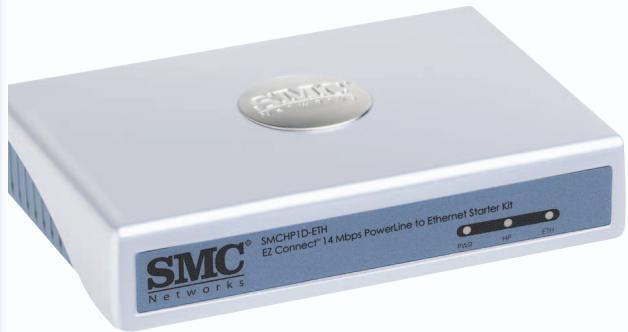

Description du matériel

L'adaptateur EZ Connect™ 14 Mbps Powerline to Ethernet Desktop Adapter (SMCHP1D-ETH) offre la méthode la plus simple pour creer ou etendre un réseau domestique sans avoir a installer un couteux cabling de categorie 5. Pour enrichir voireseau de la technologie Powerline, connectez simplement un adaptateur Powerline to Ethernet Desktop Adapter a l'un des ports LAN disponibles sur toute routeur BarricadeTM et branchez-le a une prise electrique disponible. Des que I'adaptateur est branché a une prise electrique, chaque prise electrique du domicile devient une connexion reseau youc permectant d'acceder a Internet et d'utiliser sua messagerie Electronique, de partager des peripheriques et de connecter en reseau des apparilels audiovisuels. L'adaptateur Powerline to Ethernet Desktop Adapter est compatible avec les PC sous Windows, Mac ou Linux. Il representatione une excellente solution pour connecter a Internet une console de jeu, telle que la console Xbox® ou PS2®, afin de journer en ligne.

L'adaptateur EZ Connect™ 14 Mbps Powerline to Ethernet Desktop Adapter (SMCHP1D-ETH) est équipé de :

• Une connexion Ethernet 10/100 Mbps à négociation automatique.
• Une connexion Powerline.

Trois témoins lumineux fournissent des indications sur l'état de l'appareil, la connectivité et le traffic des personnes.

Témoins lumineux	Couleur	Activité
Alimentation (PWR)	Vert	Un tímein allumé en continu signifie que l'appareil est sous tension. Un tímein éteint signifie que l'appareil est hors tension.
Powerline (HP)	Vert	Un tímein allumé en continu signifie qu'un signal Powerline est détecté. Un tímein clignant signifie que des données sont transmises. Un tímein éteint signifie qu'aucun signal Powerline n'est détecté.
Ethernet (ETH)	Vert	Un tímein allumé en continu signifie qu'une connexion Ethernet correcte est détectée. Un tímein clignant signifie que des données sont transmises. Un tímein éteint signifie qu'aucune connexion Ethernet n'est détectée.

Guide d'installation rapide

SMCHP1D-ETH

SMC

Networks

Cd-rom d'installation EZ

Merci d'avoir besoin de l'adaptateur EZ Connect™ 14 Mbps Powerline to Ethernet Desktop

Adapter de SMC. Ce guide d'installation rapide vous guide à travers une procédure simple pour vous permettre d'installer votre nouveau produit SMC.

Insérez le CD-ROM contenant l'assistant EZ Installation Wizard dans votre lecteur de CD-ROM.

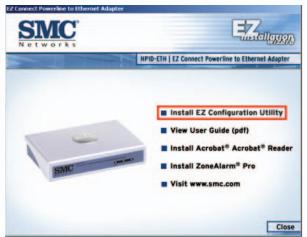

Utilitaire d'installation

Au lancement de l'assistant EZ Installation Wizard, cliquez sur l'option [Install EZ Configuration Utility] (Installer l'utilitaire EZ Configuration).

Remarque: Si l'assistant EZ 3-Click Installation Wizard ne démarre pas automatiquement, vous pouvez le lancer manuellement. Pour cela, affichez le contenu du CD-ROM et double-cliquez sur l'icone de l'adaptateur Powerline.

Redémarrez le PC

Pour terminer l'installation de l'utilitaire, vous devez redémarrer votre PC.

Matériel de connexion

Pendant que votre PC redémarre, connectez l'adaptateur Powerline to Ethernet Adapter à la carte réseau filaire de votre PC, puis branchez le cordon d'alimentation Powerline à une prise électrique.

Remarque: Pour plus d'informations sur la manière d'utiliser les fonctionnalités avancées de l'utilitaire, reportez-vous au manuel d'utilisation qui se trouve sur le CD-ROM.
