Type de convertisseur	10/100Base-TX vers Single Mode 100Base-FX
Mode de transmission	Full Duplex / Half Duplex
Type de fibre	Monomode
Vitesse de transmission	10/100 Mbps
Interface cuivre	RJ-45
Interface fibre	Connecteur SC
Distance maximale fibre	Jusqu'à 20 km (typique)
Alimentation	Adaptateur secteur externe
Indicateurs LED	Power, Link/Act, Speed
Normes supportées	IEEE 802.3, IEEE 802.3u
Dimensions	Compact, portable
Température de fonctionnement	0 à 50 °C
Montage	Bureau ou rack (optionnel)
Garantie	Non précisé

FOIRE AUX QUESTIONS - FSSC SMC

Comment installer le SMC FSSC ?

Pour installer le SMC FSSC, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir tous les outils nécessaires et de respecter les consignes de sécurité.

Que faire si le SMC FSSC ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation n'est pas endommagé.

Comment résoudre un problème de surchauffe avec le SMC FSSC ?

Assurez-vous que le SMC FSSC est placé dans un endroit bien ventilé. Nettoyez les évents d'aération et vérifiez que l'appareil n'est pas obstrué par des objets.

Le SMC FSSC émet des bruits étranges, que faire ?

Vérifiez si des objets sont coincés dans le mécanisme. Si le bruit persiste, éteignez l'appareil et contactez le service client.

Comment effectuer l'entretien régulier du SMC FSSC ?

Pour un entretien régulier, nettoyez l'extérieur de l'appareil avec un chiffon doux. Vérifiez également les filtres et remplacez-les si nécessaire.

Où puis-je trouver des pièces de rechange pour le SMC FSSC ?

Les pièces de rechange peuvent être commandées directement sur le site officiel de SMC ou chez des distributeurs agréés.

Comment réinitialiser le SMC FSSC ?

Pour réinitialiser le SMC FSSC, débranchez l'appareil pendant au moins 10 secondes, puis rebranchez-le.

Quelle est la garantie du SMC FSSC ?

Le SMC FSSC est couvert par une garantie de 2 ans à partir de la date d'achat, sous réserve d'une utilisation normale et conformément aux instructions.

Comment contacter le support technique pour le SMC FSSC ?

Vous pouvez contacter le support technique par téléphone ou par email, les coordonnées sont disponibles sur le site officiel de SMC.

MODE D'EMPLOI FSSC SMC

Convertisseur de média

SMC-FSSC

Guide d'installation

English 2-5

Deutsch 6-9

Francais 10-13

Copyright & Notes 14

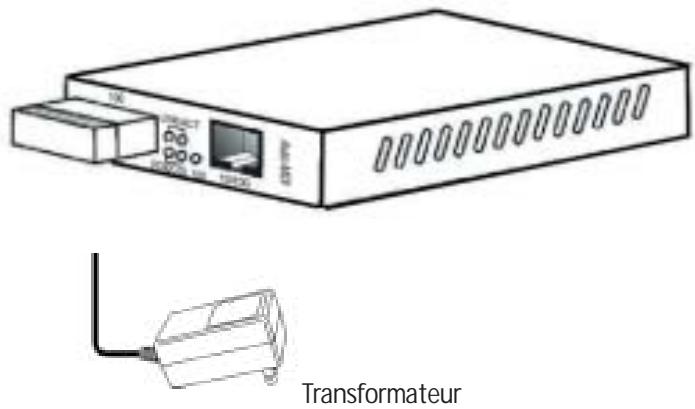

Contenu de l'emballage

L'emballage doit contenir les éléments suivants :

1 convertisseur de média 1 transformateur CA 4 patins adhésifs - CD-ROM contenant le Manuel d'installation - Carte de garantie

(voir la figure ci-dessous montrant un convertisseur équipé d'un connecteur SC)

REMARQUE : Rendez-vous sur le site www.smc-europe.com/fr pour enregistrer votre produit. Vous pourrez ainsi bénéficier d'un ensemble de services d'assistance et recevoir des informations sur les mises à jour des produits.

• Conforme aux normes IEEE 802.3, IEEE 802.3u et 10/100BASE-TX
• Auto MDI/MDI-X
• Commutateur DIP pour les modes half-duplex et full-duplex
• Témoins d'état pour un contrôle instantané et aisé du réseau
• Fonctionnement jusqu'à une distance de 20 km pour la fibre en monomode
• Alimentation externe
• Conforme aux normes FCC Classe A et CE

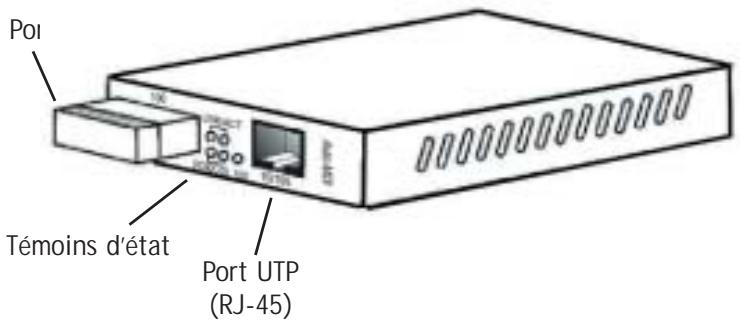

Présentation générale

Vue de la façade avant

Vue de la façade avant

1. Installation

Il existe deux types d'installation :

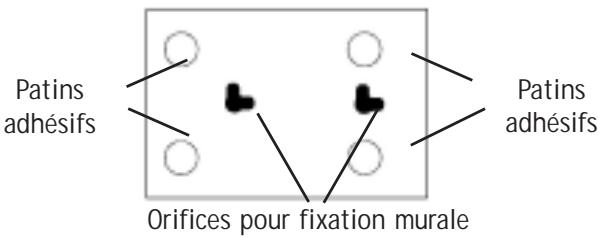

Fixation murale - Fixez le convertisseur à l'aide de deux vis. Fixation à plat - Collez les quatre patins adhésifs comme indiqué dans la figure ci-dessous.

2. Activation des modes half/full-duplex

Basculez le commutateur DIP (situé sur la façade arrière) sur le mode full-duplex ou half-duplex, selon votre convenance.

• FDX - Active le mode Full-Duplex.
• HDX - Active le mode Half-Duplex.

REMARQUE : Vous pouvez changer de mode sans déconnecter ou mettre hors tension l'unité

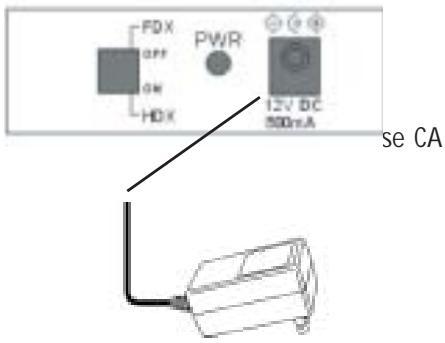

Vue du commutateur DIP sur la façade arrêté

3. Mise en marche

Branchez le câble du transformateur sur la prise d'alimentation CA (située sur la façade arrêté). Branchez le transformateur sur une source d'alimentation. Le témoin lumineux PWR vert s'allume pour indiquer que l'appareil est sous tension.

1. Fonctions des témoins et liaisons

Témoin	État	Signification
LNK	Allumé	Liaison active
ACT	Clignotant	Transmission de données
FDX	Allumé	Mode Full-Duplex activé
COL	Clignotant	Une collision s'est produit
100	Allumé	L'unité fonctionne en mode 100BASE-TX

Fibre optique (interface SC) UTP (interface RJ-45)
