Type d'appareil	Châssis convertisseur média
Nombre de baies	8
Fonction principale	Conversion de médias réseau
Compatibilité	Convertisseurs média standards
Installation	Montage en rack ou bureau
Alimentation	Interne, standard
Gestion	Non précisé
Indicateurs LED	Présents pour chaque baie
Dimensions	Non précisées
Poids	Non précisé
Température de fonctionnement	Non précisée
Ventilation	Ventilateurs intégrés
Connectivité	Ports pour convertisseurs média
Normes réseau	Non précisées
Garantie	Non précisée

FOIRE AUX QUESTIONS - -8MCC SMC

Quel est le type de produit SMC -8MCC ?

Le SMC -8MCC est un régulateur de pression pneumatique conçu pour un contrôle précis de la pression dans les systèmes pneumatiques.

Comment installer le SMC -8MCC ?

Pour installer le SMC -8MCC, assurez-vous que le système est sous pression. Connectez les entrées et sorties d'air en respectant les indications de flux et serrez correctement les raccords.

Quelles sont les spécifications techniques du SMC -8MCC ?

Le SMC -8MCC a une plage de pression de 0,05 à 0,8 MPa et une température de fonctionnement recommandée entre -5°C et 60°C.

Comment régler la pression sur le SMC -8MCC ?

Pour régler la pression, utilisez la molette de réglage située sur le dessus de l'appareil. Tournez dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la diminuer.

Que faire si le SMC -8MCC fuit ?

Si vous constatez une fuite, vérifiez d'abord les raccordements pour vous assurer qu'ils sont bien serrés. Si la fuite persiste, il peut être nécessaire de remplacer le joint d'étanchéité.

Quelle est la durée de vie du SMC -8MCC ?

La durée de vie du SMC -8MCC dépend des conditions d'utilisation, mais avec un entretien approprié, il peut fonctionner efficacement pendant plusieurs années.

Comment effectuer l'entretien du SMC -8MCC ?

Pour entretenir le SMC -8MCC, vérifiez régulièrement les filtres et nettoyez-les si nécessaire. Assurez-vous également que les joints sont en bon état et remplacez-les si besoin.

Où trouver des pièces de rechange pour le SMC -8MCC ?

Les pièces de rechange pour le SMC -8MCC peuvent être commandées auprès de votre distributeur SMC local ou directement via le site web de SMC.

MODE D'EMPLOI -8MCC SMC

Chassis 8 ports pour convertisseurs de média

SMC-BMCC

Guide d'installation

Contenu de l'emballage

L'emballage doit contenir les éléments suivants :

1 châssis convertisseur de média - 1 bloc d'alimentation - 1 câble d'alimentation - 1 kit de montage en rack 19 pouces - 8 caches (installés) - 8 supports de montage pour convertisseur - 4 patins adhésifs - Vis et fusibles de rechange - CD-ROM contenant le Manuel d'installation - Carte de garantie

REMARQUE : Rendez-vous sur le site www.smc-europe.com/fr pour enregistrer votre produit. Vous pourrez ainsi bénéficier d'un ensemble de services d'assistance et recevoir des informations sur les mises à jour des produits.

• Châssis 19 pouces robuste, pouvant être monté en rack
• Supporte jusqu'à 8 convertisseurs de média modulaires
• Accepte deux blocs d'alimentation à répartition de charge, insérables à chaud Témoins lumineux d'indication d'état
• Isolation électrique des baies d'alimentation
• Compatible avec les connecteurs 10/100/1000Base, cuivre, fibre (monomode et multimode) ST, SC, MT-RJ, VF-45 et LC
• Conforme aux normes FCC Classe A et CE

General Guide Vue de la façade avant

Vue de la façade arrêté

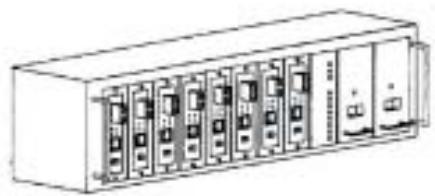

Chassis convertisseur 8 ports 19 pouces avec pack d'alimentation 75W

1. Installation

Il existe deux types d'installation :

Fixation murale - Le chassis est installé séparément sur une étagère pouvant supporter un poids de 15kg (voir la figure 1).

• Installation en rack - Reportez-vous au schéma ci-dessous pour installer le chassis dans un rack EIA 19 pouces.

2. Mise en place des convertisseurs de média modulaires

Pour savoir précisément comment mettre en place le convertisseur de média modulaire dans le châssis, consultez le Manuel d'installation, disponible sur le CD-ROM fourni.

3. Mise en marche

• Insérez un bloc d'alimentation dans l'une des baies d'alimentation.
• Branchez le cordon d'alimentation sur une source d'alimentation.
• Basculez le commutateur d'alimentation sur la position ON. Le témoin PWR vert s'allume pour indiquer que l'appareil est sous tension.

4. Fonctions des témoins lumineux

Témoin	État	Signification
FAN	Allumé	Le ventilateur est sous tension et fonctionne normalement.
UNIT	Allumé	Le convertisseur est installé dans la baie et fonctionne normalement.
