MODE D'EMPLOI 7004VWBR SMC

Manuel d'utilisation

SMC7004VWBR

Sommaire

1 Installation 2 2 Configuration des ordinateurs clients 10 3 Configuration du routeur Barricade sans fil 11 4 Configuration de TCP/IP client 49 A Dépannage 92 B Cables 96 C Spécifications 98

Remarque :

Pour obtenir des informations sur les fonctions PPTP, DDNS et UPnP, visitez le site Web à l'adresse www.smc-europe.com ou contactez l'Assistance technique de SMC.

Chapitre 1 : installation

Avant d'installer le routeur Barricade™ sans fil, assurez-vous de disposer de tous les éléments répertoriés dans la section "Contenu de l'emballage". Vérifiez également que vous disposez des câbles nécessaires.

Contenu de l'emballage

Si l'un de ces éléments est absent ou endommagé, contactez votre revendeur SMC local.

• Wireless Barricade Broadband Router Cordon d'alimentation
• Un câble Ethernet de catégorie 5
• Quatre patins en caoutchouc
• CD-ROM d'installation avec ce manuel d'utilisation et l'Assistant d'installation EZ 3 Click Installation Wizard
• Guide d'installation rapide
• La carte d'enregistrement de garantie SMC

Si possible, conservez le carton et les emballages d'origine dans le cas d'un éventuel retard du produit.

N'oubliez pas de remplir et de renvoyer à SMC la Carte d'enregistrement de garantie ou de vous inscrire sur le site Web de SMC à l'adresse www.smc-europe.com. Le routeur haut débit Barricade sans fil bénéficia d'une garantie à vie limitée.

Description du matériel

Le routeur haut débit Barricade sans fil peut être connecté à Internet ou à un site distant à l'aide du port WAN RJ-45. Il peut être connecté directement à votre ordinateur ou à un réseau local à l'aide de l'un des quatre ports de commutateur 10/100 à négociation automatique du débit.

Ces ports RJ-45 négocient automatiquement le débit de fonctionnement (10/100Mbps) et le mode Duplex (Half/Full Duplex).

La vitesse d'accès à Internet est fonction de votre type de service. L'ADSL (Full-rate Asymmetric Digital Subscriber Line) permet un débit pouvant atteindre 8Mbps en réception et 640Kbps en émission. Celui de la connexion ADSL G. lite (ou Splitterless) s'élève à 1,5Mbps en réception et à 512Kbps en émission. Les modems cable peuvent assurer un débit maximal de 36Mbps en réception et de 2Mbps en émission. Cependant, il se peut que le débit réel offert par les fournisseurs d'accès varie considérablement par rapport à ces limites maximales.

Même si la vitesse d'accès à Internet est déterminée par le type de modem connecté au routeur Barricade sans fil, le transfert de données entre les périphériques connectés au réseau local peut s'effectuer jusqu'à 100Mbps via les ports Fast Ethernet.

Le routeur Barricade sans fil présente sur son panneau avant des témoins lumineux qui simplifient l'installation et le dépannage du réseau.

Panneau avant Figure 2-1. Panneau avant

Témoins lumineux

Le routeur Barricade sans fil présente sur son panneau avant des témoins lumineux qui simplifient l'installation et le dépannage du réseau.

Vérifiez les indicateurs de l'état de l'alimentation et des ports, conformément aux indications du tableau suivant.

Témoin (LED)	Apparance	État
Power (Alimentation) (Vert)	Allumé	Le routeur Barricade sans fil est sous tension.

WLAN (Vert)	Allumé	Le routeur Barricade sans fil a établi une connexion sans fil.
WAN (Vert)	Allumé	La connexion du port WAN au réseau est établie.

LAN (Réseau local)
Link (Liaison) (Vert)	Allumé	La connexion au réseau du port de réseau local indiqué est établie.
Activity (Activité) (Orange)	Clignotant	Le port de réseau local transmet ou reçoit des données.

Panneau arrêt Figure 2-2. Panneau arrêt

Éléments	Description
9V 1A	Branchez sur ce port le cordon d'alimentation fourni. Avertissement : l'utilisation d'un cordon d'alimentation inapproprié peut endommager le routeur Barricade.
Reset (Réinitialisation)	Ce bouton permet de réinitialiser le système ou de restaurer les paramètres par défaut. Appuyez sur ce bouton pendant 1 seconde pour redémarrer le routeur. Appuyez dessus pendant 5 secondes pour restaurer l'ensemble des paramètres par défaut.
WAN (Réseau étendu)	Port WAN (RJ-45). Connectez un modem cable, un modem DSL ou un routeur Ethernet à ce port.
LAN (Réseau local)	Quatre ports de commutateur 10/100 à négociation automatique du débit (RJ-45). Connectez des péripériques de votre réseau local à ces ports (par exemple, un ordinateur, un concentrateur ou un commutateur).

Configuration requise

Vous devez disposer de la configuration minimale suivante

• Un accès à Internet, acquis auprès de votre opérateur téléphonique ou Fournisseur d'Accès Internet, à l'aide d'un modem DSL ou cable.
• Un ordinateur configuré pour une attribution d'adresse IP statique ou dynamique via DHCP, une adresse de serveur Passerelle et une adresse de serveur DNS attribuée par votre Fournisseur d'Accès Internet.
• Un ordinateur équipé d'une carte Fast Ethernet 10Mbps, 100Mbps ou 10/100Mbps, ou d'un convertisseur USB-Ethernet.
• Le protocole réseau TCP/IP installé sur chaque ordinateur nécessitant un accès à Internet.
• Un navigateur Web supportant Java, tel que Microsoft Internet Explorer version 5.0 ou ultérieure ou Netscape Communicator version 4.0 ou ultérieure, installé sur un ordinateur de votre site pour la configuration du routeur Barricade sans fil.

Connexion du système

Le routeur Barricade sans fil peut être installé dans n'importe quel emplacement pratique au bureau ou à la maison. Aucune configuration spéciale de câblage ou de refroidissement n'est requise. Cependant, vous devez respecter les recommandations suivantes :

• N'installez pas le routeur Barricade sans fil à proximité d'appareils de chauffage.
• N'installez pas le routeur Barricade sans fil dans un environnement poussiéreux ou humide.

Veillez également à mettre le système hors tension, à retirer le cordon d'alimentation de la prise secteur et à sécher vos mains lors de la manipulation du routeur Barricade sans fil.

Procédure d'installation de base

1. Connexion du réseau local (LAN) : vous pouvez connecter le réseau Barricade sans fil à votre ordinateur ou à un concentrateur ou un commutateur. Connectez le câble Ethernet à partir de l'un des ports LAN situés à l'arrière du réseau Barricade sans fil à la carte réseau de votre ordinateur ou à un autre périphérique réseau.

Vous pouvez aussi connecter le routeur Barricade sans fil à votre ordinateur (en utilisant un adaptateur client sans fil) par l'intermédiaire de signaux radio. Positionnez les deux antennes à l'arrière du routeur Barricade sans fil dans les positions voulues. Pour une meilleure couverture, positionnez une antenne verticalement et l'autre horizontally. (Les antennes émettent des signaux dans le plan toroidal et offrent donc une meilleure couverture lorsqu'elles sont placées sur deux axes différents.)

1. Connexion du WAN : préparez un câble Ethernet pour la connexion du routeur Barricade sans fil à un modem xDSL/cable ou à un routeur Ethernet.
2. Mise sous tension : branchez le cordon d'alimentation au routeur Barricade sans fil.

Figure 2-3. Connexion du routeur Barricade sans fil

Connexion au réseau à l'aide d'un câblage ethernet

Les quatre ports LAN du routeur Barricade sans fil permettent la négociation automatique de la vitesse de connexion (10Mbps Ethernet ou 100Mbps Fast Ethernet) et du mode de transmission (half-duplex ou full-duplex).

Utilisez un câble à paire torsadée pour connecter l'un des quatre ports LAN du routeur Barricade sans fil à une carte Ethernet de votre ordinateur. Vous pouvez également relier en cascade l'un des ports LAN du routeur Barricade sans fil à un concentrateur ou un commutateur Ethernet, puis connecter votre ordinateur ou un autre équipement réseau au concentrateur ou au commutateur. Lors du branchement sur la prise RJ-45, vérifiez que les clips de fixation sont bien enclenchés pour assurer la connexion.

Avertissement :

Ne raccordez pas de prise téléphonique à un port RJ-45. Cela peut endommager le routeur Barricade sans fil. En revanche, utilisez uniquement des câbles à paire torsadée dotés de connecteurs RJ-45 conformes aux normes FCC.

Remarques :

1. Utilisez un câble à paire torsadée 100 ohms blindé ou non blindé avec des connecteurs RJ-45 pour toutes les connexions. Utilisez un câble de catégorie 3, 4 ou 5 pour les connexions 10Mbps et de catégorie 5 pour les connexions 100Mbps.
2. Chaque câble à paire torsadée ne doit pas dépasser 100 metres de long.

Figure 2-4. Établissement de connexions de réseau local

Connexion au réseau à l'aide de signaux radio

Installez une carte réseau sans fil dans chaque ordinateur destiné à être connecté à Internet ou à votre réseau local par l'intermédiaire de signaux radio. SMC propose actuellement plusieurs cartes réseau sans fil, telles que la carte SMC2602W Wireless PCI et la carte SMC2632W Wireless PC.

Faites pivoter les deux antennes situées à l'arrière du routeur Barricade sans fil vers la position voulue. Pour une meilleure couverture, positionnez une antenne verticalement et l'autre horizontally. Essayez de placer le routeur Barricade sans fil au centre de votre réseau sans fil. Normalement, plus l'antenne est haute, meilleures sont les performances. Assurez-vous que l'emplacement du routeur Barricade sans fil offre une réception optimale partout dans votre bureau ou votre domicile.

Les ordinateurs équipés d'une carte sans fil peuvent communiquer les uns avec les autres au sein d'un réseau local sans fil indépendant; il suffit pour cela de les configurer sur le même canal radio. Toutefois, le routeur Barricade sans fil peut offrir un accès à votre réseau local filaire/sans fil ou un accès à Internet pour tous les postes sans fil. Chaque PC sans fil de cette infrastructure réseau peut communiquer avec n'importe quel ordinateur du groupe sans fil via une liaison radio, ou accéder à d'autres ordinateurs ou à d'autres ressources réseau dans l'infrastructure de réseau local filaire ou sur Internet via le routeur Barricade sans fil.

L'infrastructure sans fil ne se limite pas à étendre l'accessibilité des PC sans fil au réseau local filaire, mais elle double aussi la portée de transmission sans fil efficace des PC sans fil en retransmettant les signaux radio entrants par l'intermédiaire du routeur Barricade sans fil.

Une infrastructure sans fil peut être utilisée pour l'accès à une base de données centrale ou pour la connexion entre des travailleurs mobiles, comme illustré dans la figure suivante :

Figure 2-5. Établissement de connexions WLAN

Connexion du routeur barricade sans fil à internet

Si les services Internet sont fournis via un modem xDSL ou cable, utilisez un câble Ethernet à paire torsadée blindée ou non (catégorie 3 ou supérieure), doté de prises RJ-45, pour connecter le modem haut débit directement au port WAN du routeur Barricade sans fil.

Figure 2-6. Établissement d'une connexion WAN

Remarque :

Lors de la connexion du modem au port WAN, utilisez un câble 100 ohms à paire torsadée, blindée ou non, de catégorie 3, 4 ou 5 doté de connecteurs RJ-45 aux deux extrémités.

Raccordement du cordon d'alimentation

Branchez l'une des extrémités du cordon à la prise située sur le routeur Barricade sans fil et l'autre extrémité à une prise secteur. Assurez-vous que le témoin d'alimentation (Power) situé sur le panneau avant est allumé. S'il ne s'allume pas, reportez-vous à la section "Dépannage" de l'annexe A.

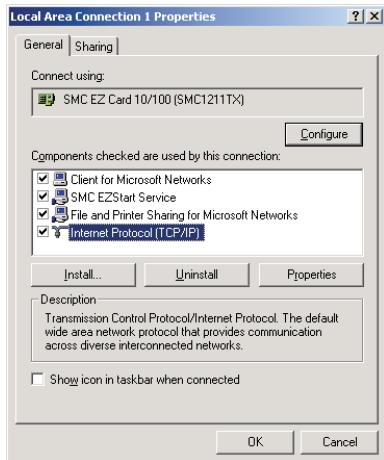

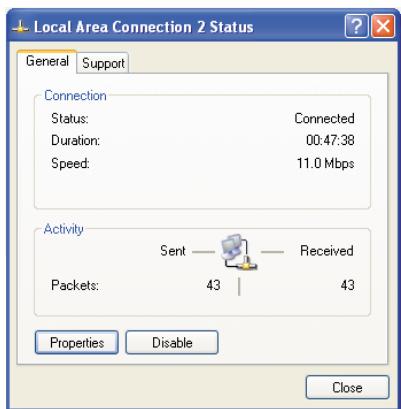

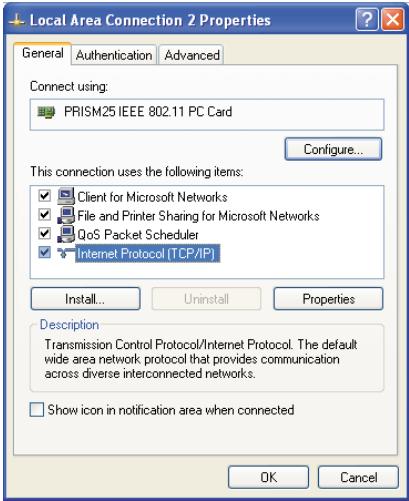

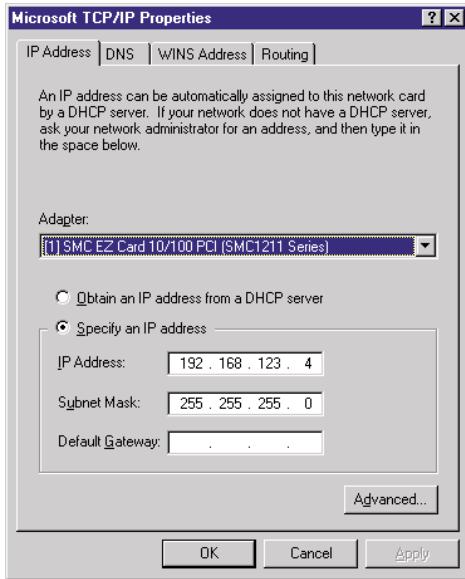

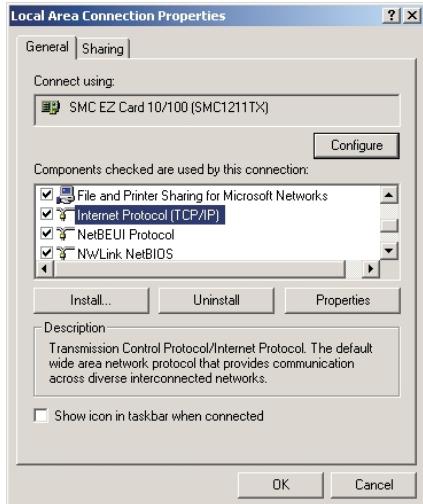

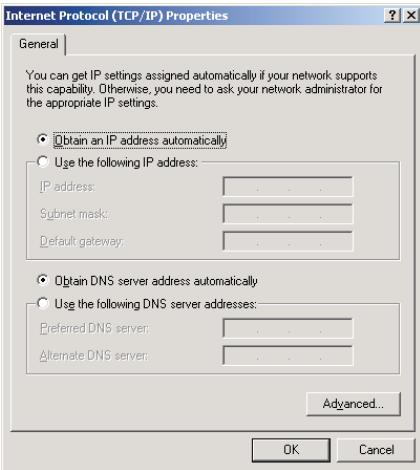

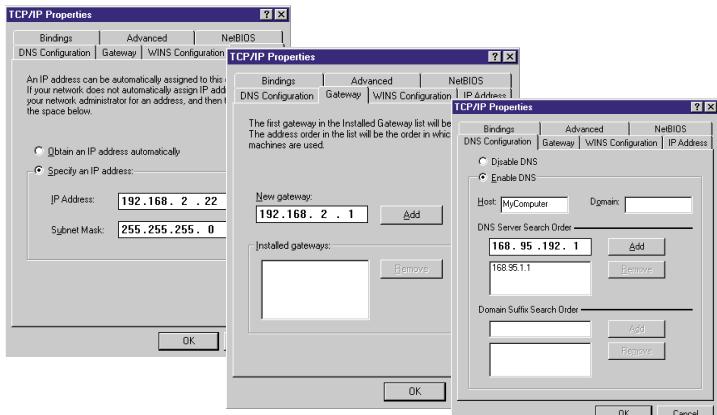

Configuration tcp/ip

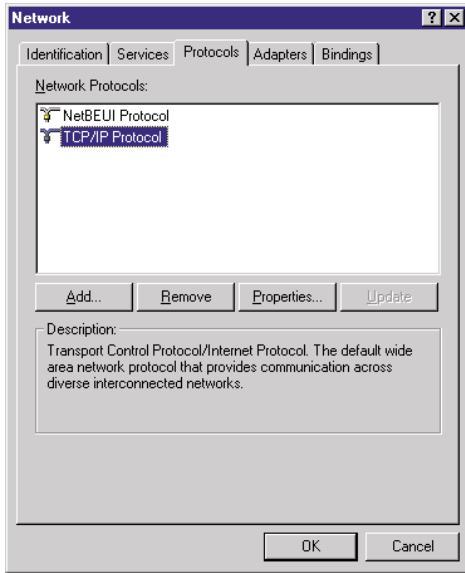

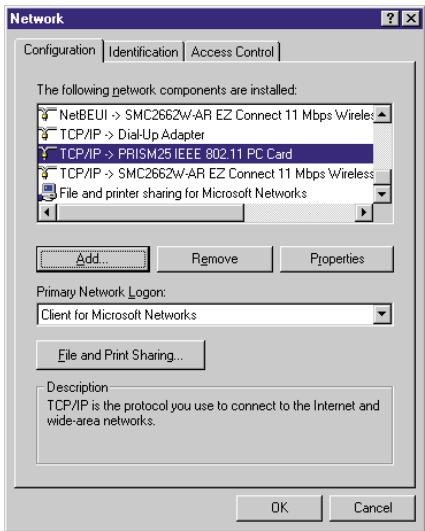

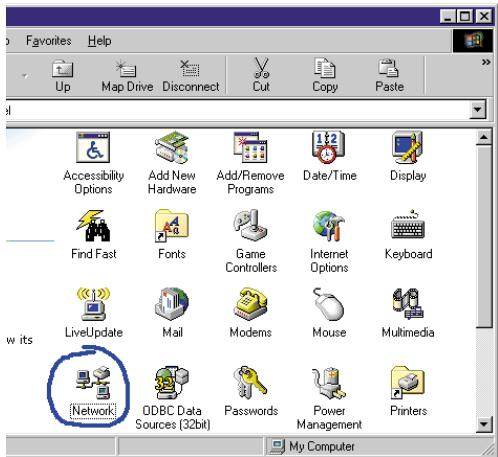

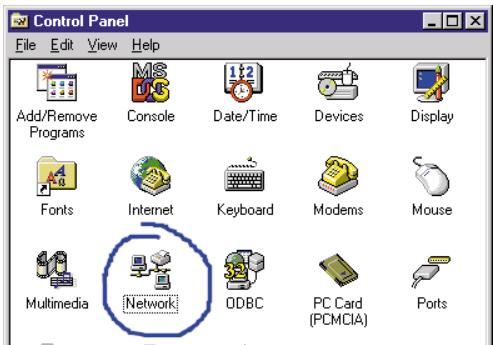

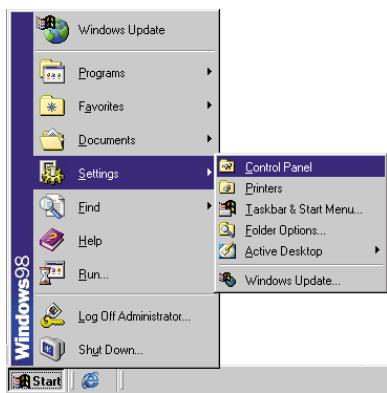

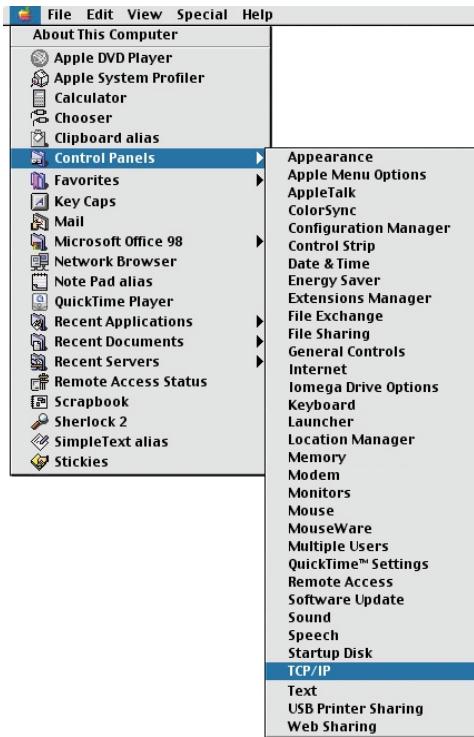

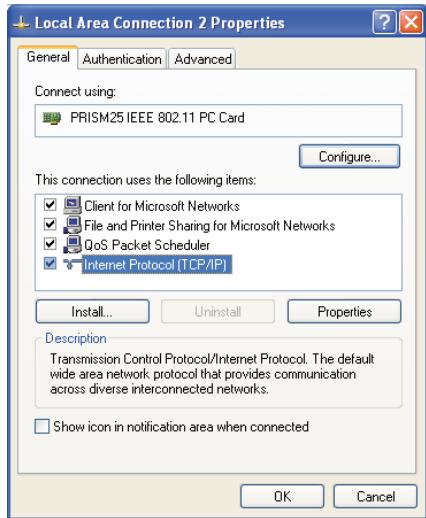

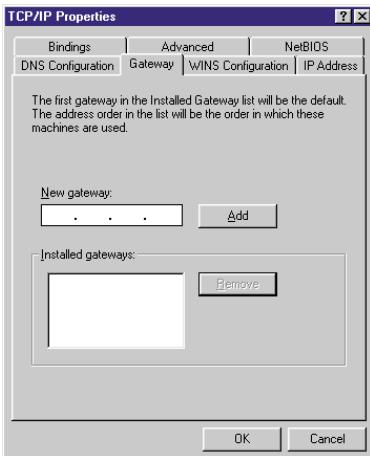

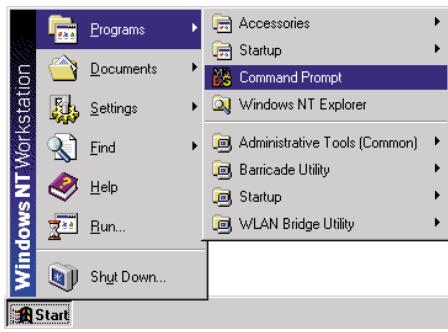

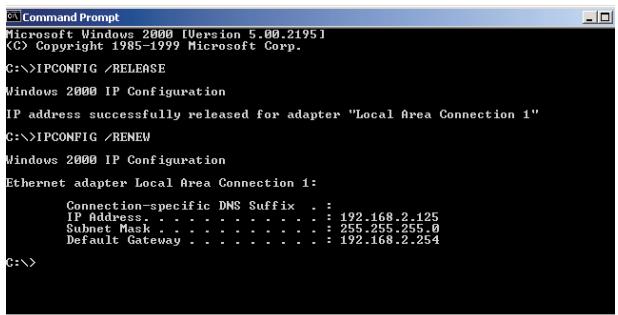

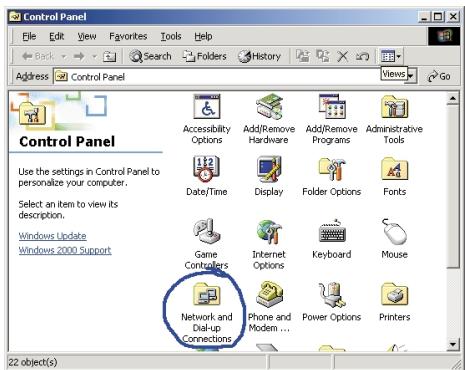

Pour accéder à Internet via le routeur Barricade sans fil, vous devez configurer les paramètres réseau des ordinateurs de votre réseau local afin d'utiliser le même sous-réseau IP que celui du routeur. Les paramètres réseau par défaut du routeur Barricade sans fil sont les suivants :

Adresse IP : 192.168.2.1

Masque de sous-réseau : 255.255.255.0

Remarque :

vous pouvez modifier ces paramètres afin de répondre aux besoins spécifiques de votre réseau, mais vous devez auparavant configurer au moins un ordinateur selon la méthode décrite au chapitre 3 afin d'accéder à l'interface de configuration Web du routeur Barricade sans fil.

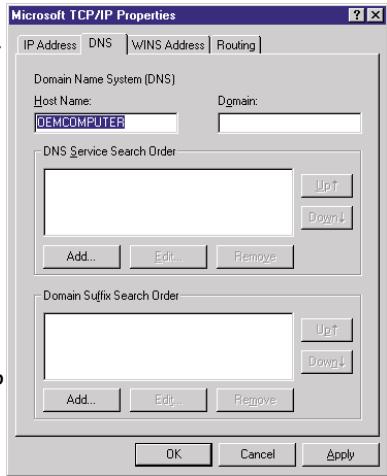

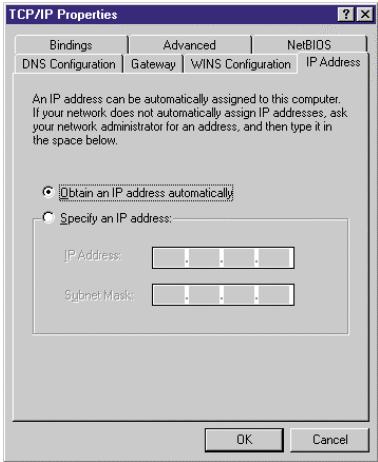

Si vous n'avez pas déjà configuré TCP/IP pour votre ordinateur, reportez-vous à la section "Configuration de TCP/IP client".

Tous les ordinateurs connectés au routeur Barricade sans fil doivent faire partie du même sous-réseau IP que ce dernier. L'adresse IP par défaut du routeur Barricade sans fil est 192.168.2.1x (ou x représentée une valeur comprise entre 2 et 254) et le masque de sous-réseau est 255.255.255.0. Vous pouvez définir l'adresse IP des postes clients en vous la procurant automatiquement auprès du service DHCP du routeur Barricade sans fil ou à l'aide d'une configuration manuelle. Reportez-vous à la section "Configuration de TCP/IP pour le routeur Barricade sans fil".

Barricade sans FIL

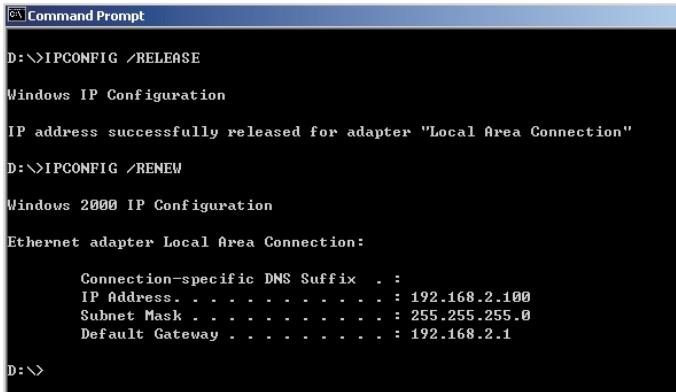

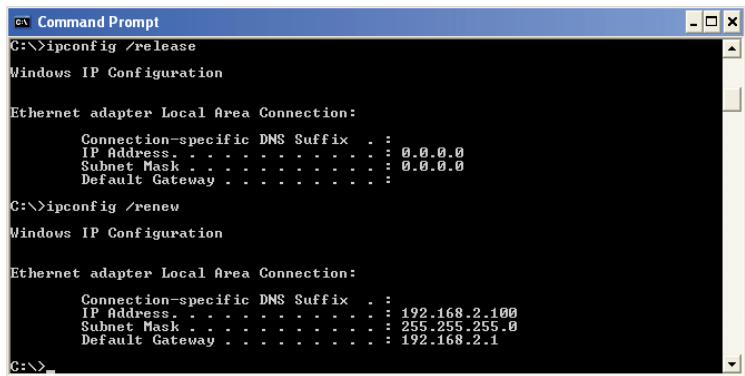

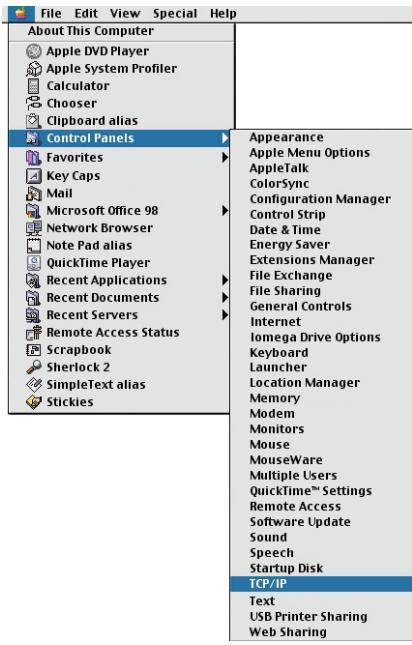

Après avoir configuré TCP/IP sur un poste client, utilisez un navigateur Web pour configurer le routeur Barricade sans fil. Ce dernier peut être configuré par tous les navigateurs supportant Java, y compris Internet Explorer version 4.0 ou ultérieure ou Netscape Navigator version 4.0 ou ultérieure. Grâce à l'interface d'administration Web, vous pouvez configurer le routeur Barricade sans fil et afficher des statistiques afin de surveiller l'activité du réseau.

Pour accéder à l'interface d'administration du routeur Barricade sans fil, entrez l'adresse IP du routeur Barricade sans fil dans le navigateur Web : http://192.168.2.1

Remarque :

Dans certains navigateurs, il peut être nécessaire d'ajouter ":88" après l'adresse IP d'administration.

Exemple : http://192.168.2.1:88

Cliquez ensuite sur "Login" (Se connecter). Aucun mot de passe n'est défini par défaut.

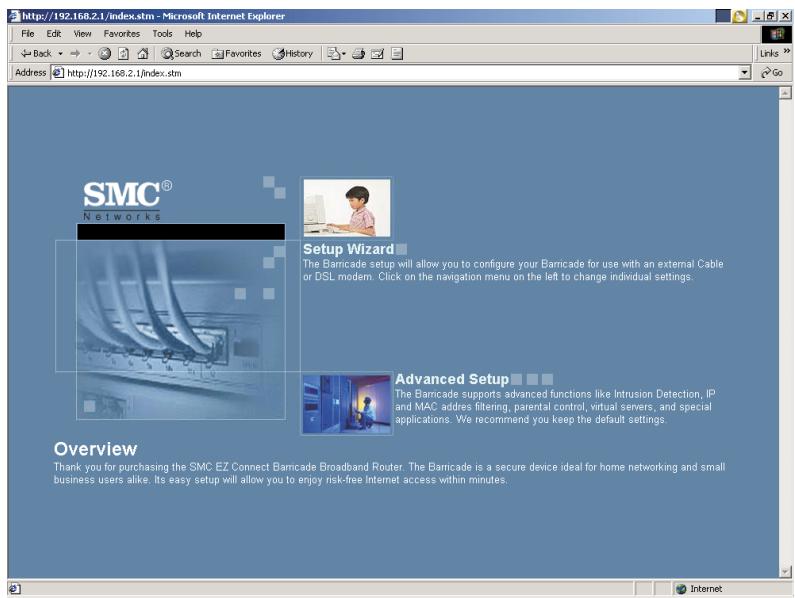

Exploration de l'interface web

L'interface d'administration du routeur Barricade sans fil comporte un Assistant de configuration (Setup Wizard) et une section de configuration avancée (Advanced Setup). Servez-vous de l'Assistant Setup Wizard pour configurer rapidement le routeur Barricade sans fil afin de l'utiliser avec un modem cable ou DSL.

La section Advanced setup supporte des fonctions plus avancées, parmi lesquelles la détection d'attaques extérieures, le filtrage d'adresses IP et MAC, la détection d'intrusion, la configuration de serveur virtuel et les hôtes DMZ virtuels.

Modification de la configuration

Les paramètres configurables sont dotés d'une boîte de dialogue ou d'une liste déroulante. Une fois qu'une modification de configuration a été apportée dans une page, veillez à cliquer sur le bouton "Apply" (Appliquer) ou "Next" (Suivant) au bas de la page pour valider le nouveau paramètre.

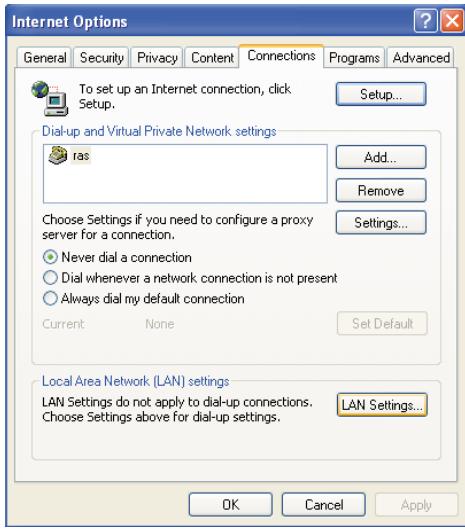

Remarque : pour garantir la régénération correcte de l'écran à la suite d'une entrée de commande, assurez-vous qu'Internet Explorer 5.0 est configuré comme suit : Dans " Outils/Internet

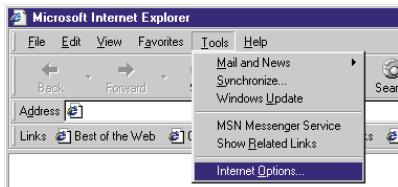

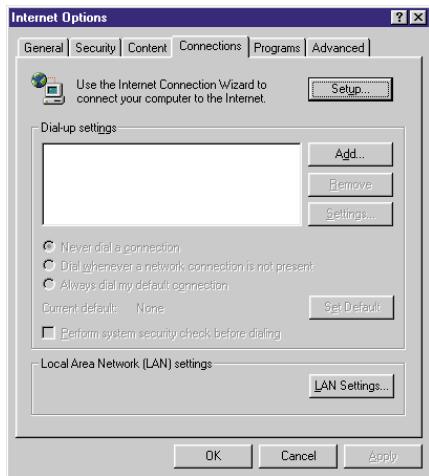

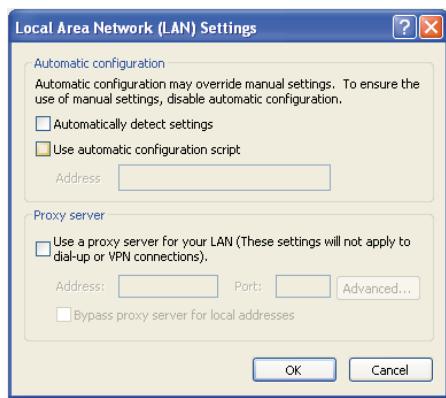

Options/General/Temporary Internet Files/Settings " (Outils/Options Internet/Général/Fichiers Internet temporaires/Paramètres), le paramètre " Check for newer versions of stored pages " (Vérifier s'il existe une version plus récente des pages enregistrées) doit avoir pour valeur " Every visit to the page " (À chaque visite de la page).

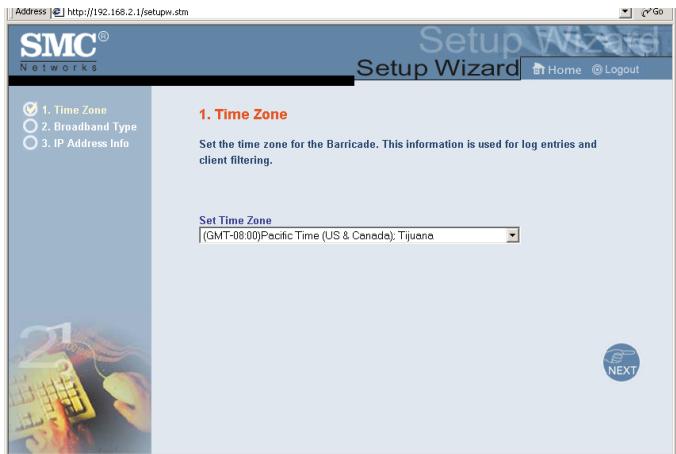

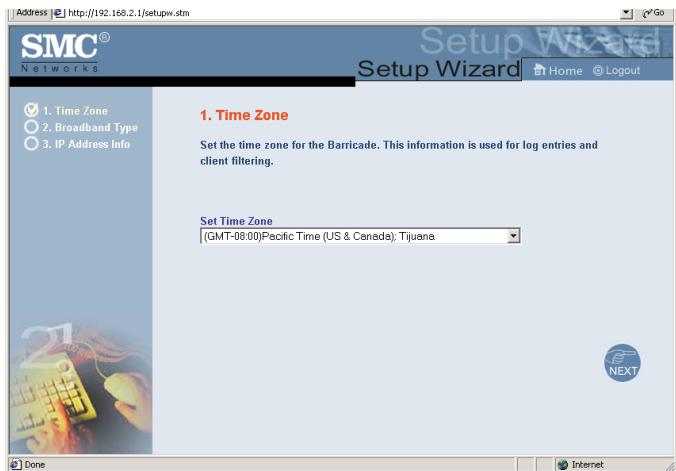

Time zone (fuseau horaire)

Cliquez sur l'image de l'Assistant Setup Wizard. La première des 3 étapes de l'Assistant est la configuration du fuseau horaire.

Pour la précision horaire du filtrage de poste client et des événements de journal, vous devez définir le fuseau horaire. Sélectionnez votre fuseau horaire dans la liste déroulante affichée.

Cliquez sur "Next" (Suivant).

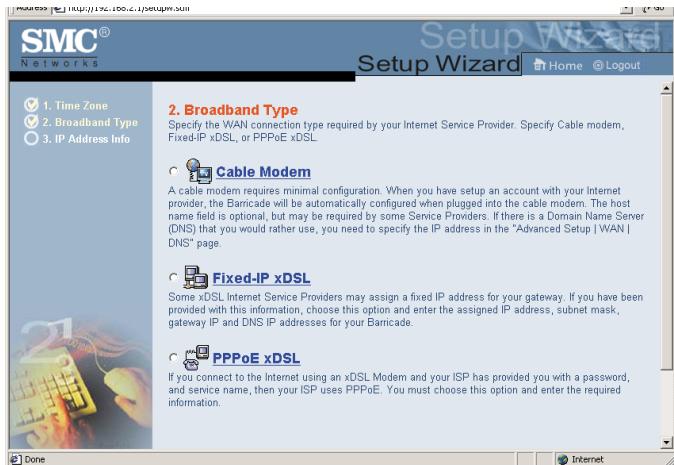

Type de connexion haut débit

Sélectionnez le type de connexion haut débit dont vous disposez.

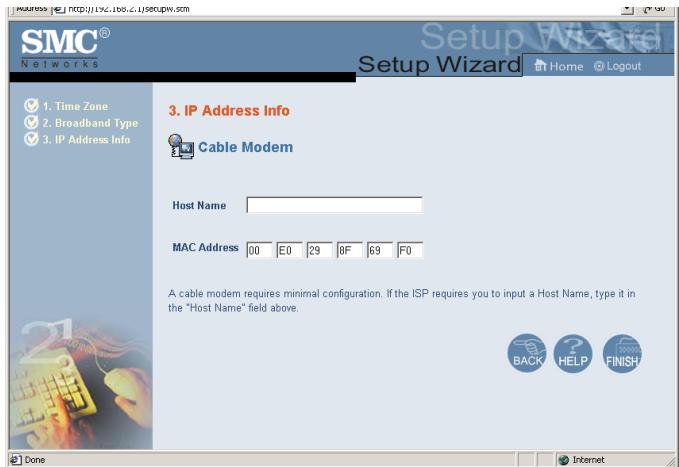

Modem câble

Il se peut que vous Fournisseur d'Accès Internet vous ait communiqué un nom de système hôte. Si tel est le cas, entrez-le dans cette zone.

Cliquez sur "Finish" (Terminer) pour terminer la configuration. L'écran Status (État) s'affiche alors, représentant l'objet de la connexion et d'autres informations. Reportez-vous à la section "Status (État)" pour plus de détails.

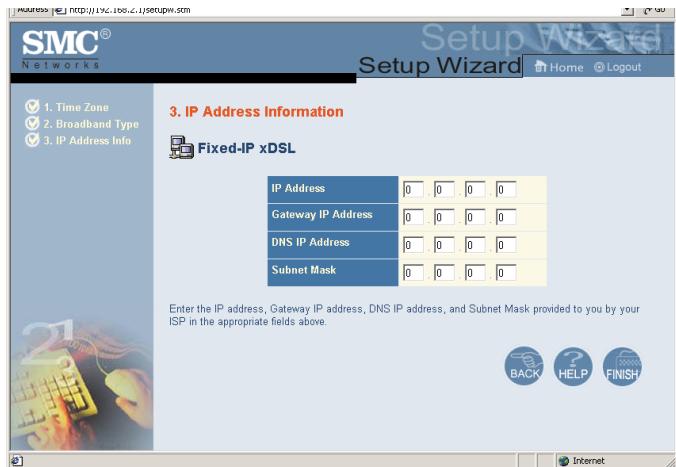

Certains Fournisseurs d'Accès Internet via une connexion xDSL attribuent une adresse IP statique à la passerelle. Si tel est le cas, sélectionnez cette option afin d'entrer l'adresse IP, le masque de sous-réseau, ainsi que les adresses IP de la passerelle et du serveur DNS du routeur Barricade sans fil.

Cliquez sur "Finish" (Terminer) pour terminer la configuration. L'écran Status (État) s'affiche alors, présentant l'objet de la connexion et d'autres informations. Reportez-vous à la section "Status (État)" pour plus de détails.

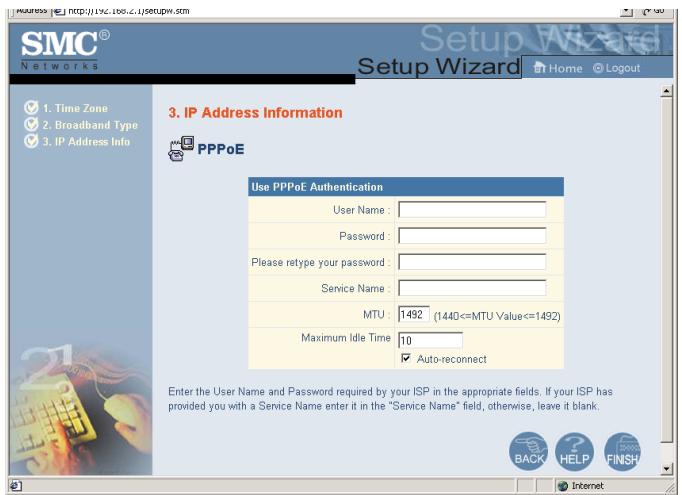

Pppoe (protocole PPP sur ethernet)

Entrez le nom d'utilisateur PPPoE et le mot de passe attribués par tout Fournisseur d'Accès Internet. Le nom de service (zone Service Name) est généralement facultatif; cependant, il peut être requis par certains fournisseurs.

Conservez la valeur par défaut (1492) attribuée à la zone MTU (Maximum Transmission Unit), à moins d'avoir une raison particulière de la modifier.

Entrez la durée maximale d'inactivité (en minutes) dans la zone "Maximum Idle Time". Cette durée correspond à l'intervalle de temps maximal pendant lequel la connexion à Internet doit être maintenue en période d'inactivité. Si le temps d'inactivité de la connexion dépasse la valeur attribuée à la zone "Maximum Idle Time", la connexion est interrompue. Activez l'option "Auto-reconnect" (Reconnexion automatique) afin que la connexion soit automatiquement rétablie dès que vous tentez de nouveau d'accéder à Internet.

Attention :

Sachez que l'attribution de la valeur " 0 " au paramètre " Maximum Idle Time " (Durée maximale d'inactivité) et/ou l'activation de l'option " Auto-Reconnect " (Reconnexion automatique) peut augmenter le montant de votre facture téléphonique si vous êtes facturé au temps de connexion.

Pour des informations détaillées, visitez le site www.smc-europe.com ou contactez votre équipe locale d'assistance SMC.

Configuration avancée

Utilisez l'interface Web d'administration pour définir les paramètres du système, géné et contrôle le routeur Barricade sans fil et ses ports, ou surveiller les conditions du réseau. Le tableau suivant présente les options disponibles dans ce programme :

Menu	Description
System (Système)	Sert à définir le fuseau horsaire, le mot de passer d'accès en tant qu'administrateur et l'adresse IP d'un ordinateur autorisé à gérer le routeur Barricade sans fil à distance.
WAN (Réseau étendu)	Indique le type de connexion Internet : (1) adresse IP dynamique de configuration hôte et adresse MAC physique de chaque interface de support, (2) configuration PPPoE, (3) PPTP ou (4) adresse IP statique et adresse de passerelle
	Indique les serveurs DNS à utiliser pour la résolution de noms de Domaine.
LAN (Réseau local)	Définit la configuration TCP/IP associée à l'interface LAN du routeur Barricade sans fil et à tous les clients DHCP.

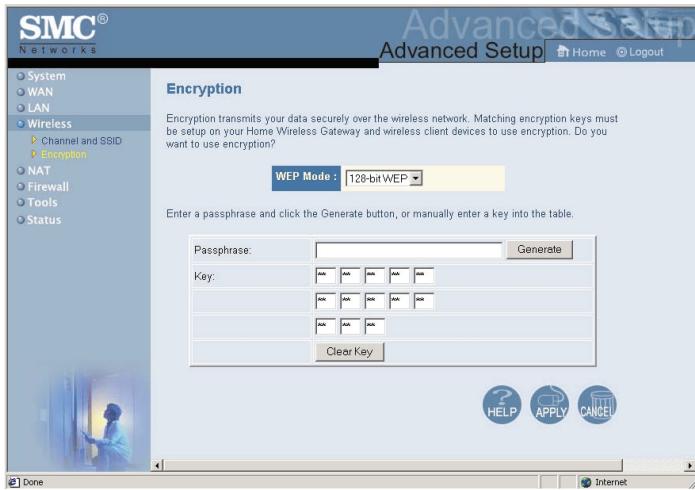

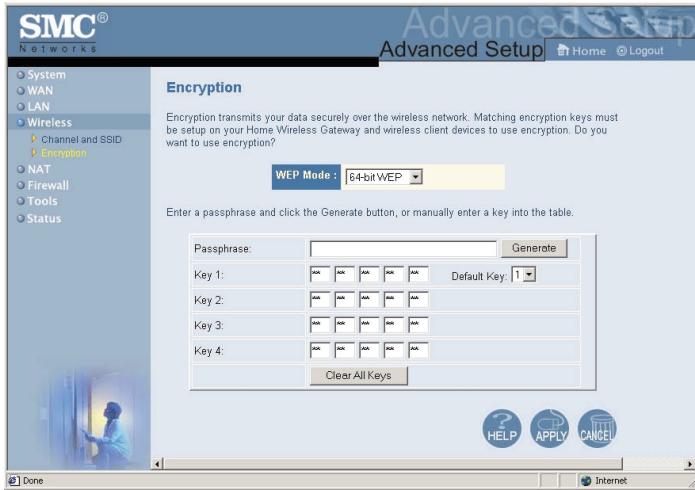

Wireless (RLR)	Configure la fréquence radio, le SSID et le chiffrement pour les communications sans fil

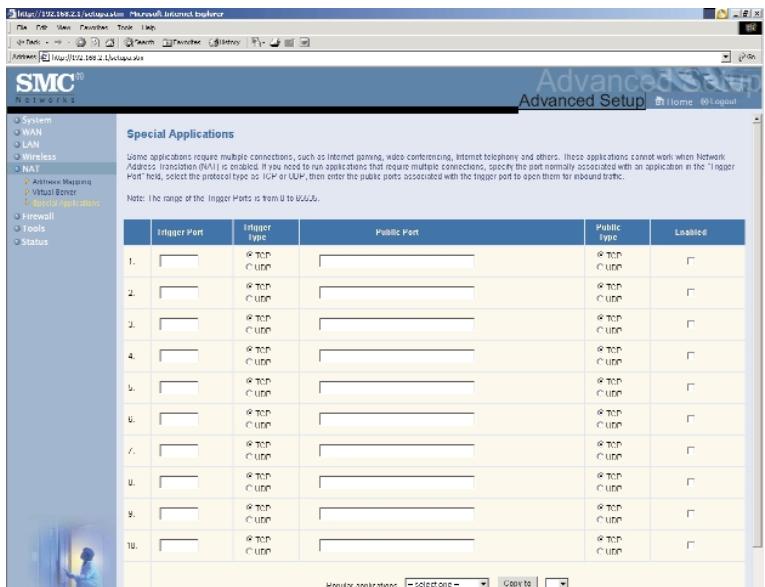

NAT (Translation d'adresses réseau)	Permet de partager un compte de Fournisseur d'Accès Internet unique entre plusieurs utilisateurs et de configurer des serveurs virtuels.

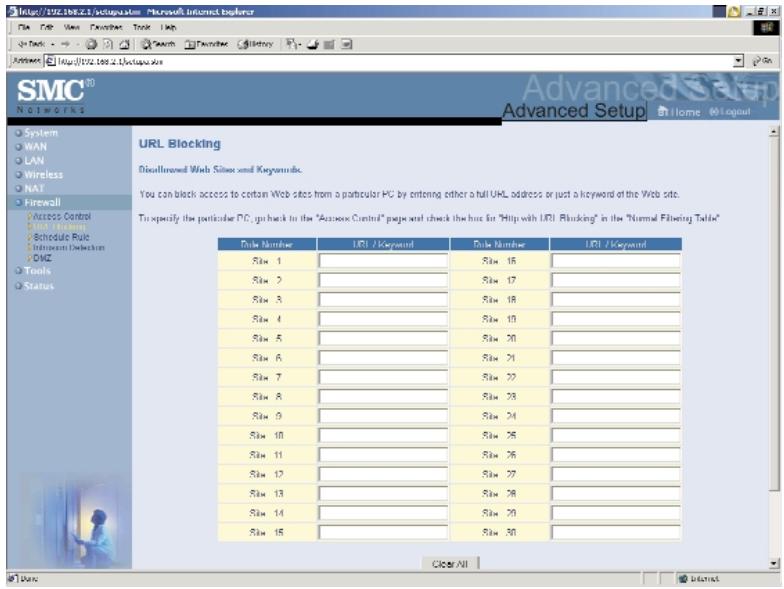

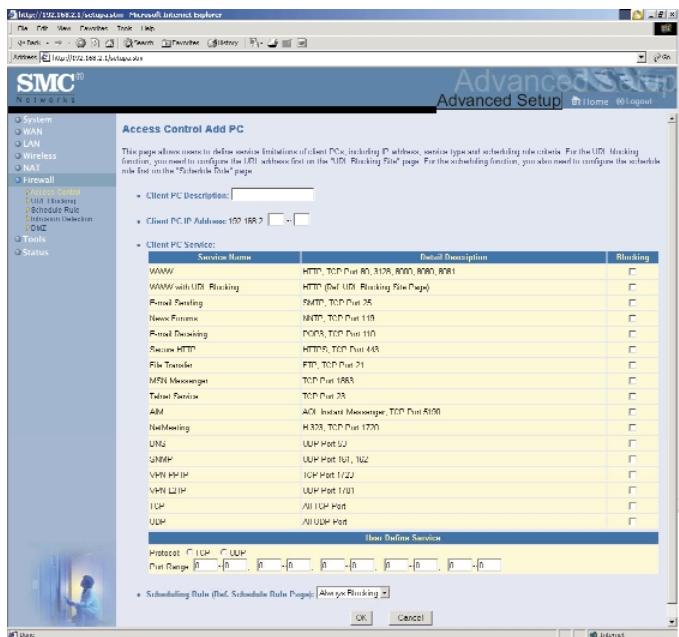

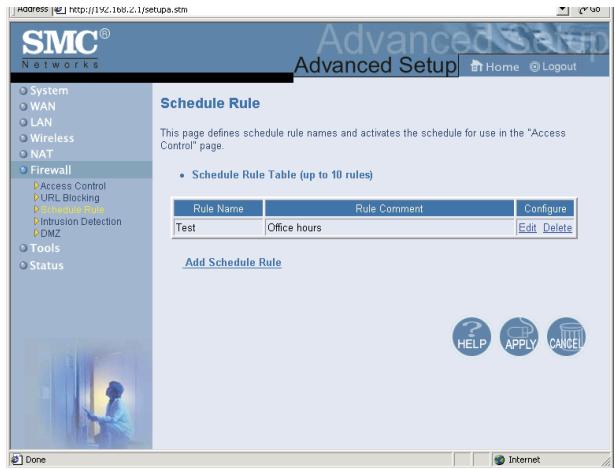

Firewall (Pare-feu)	Permet de configurer diverses fonctions de sécurité et fonctions spécialisées, parmi lesquelles, le contrôle d'accès, la protection contre les attaques extérieures et le support de systèmes hôtes DMZ.

Menu	Description

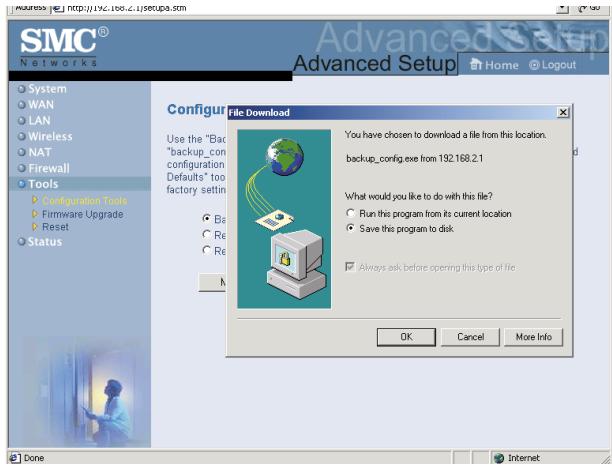

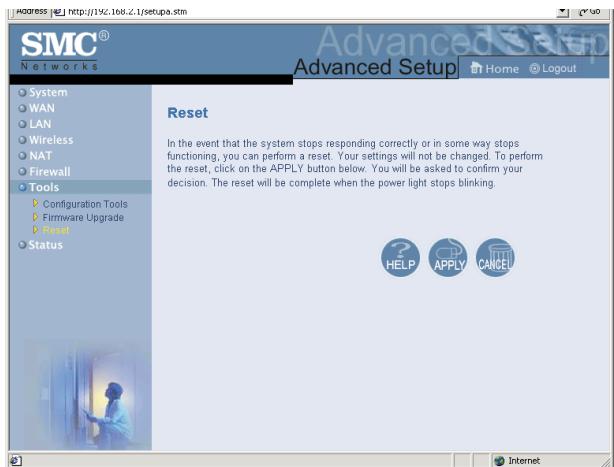

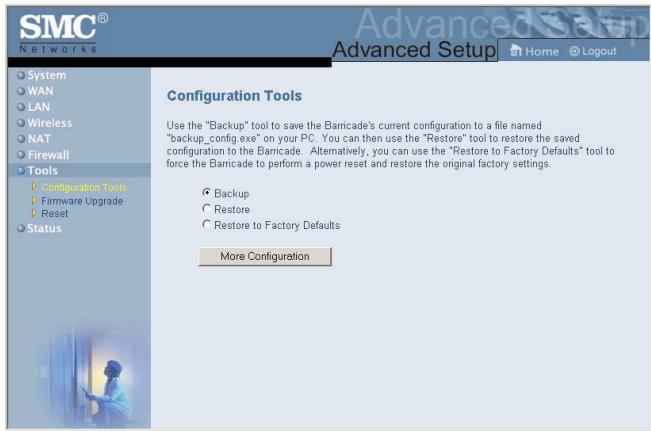

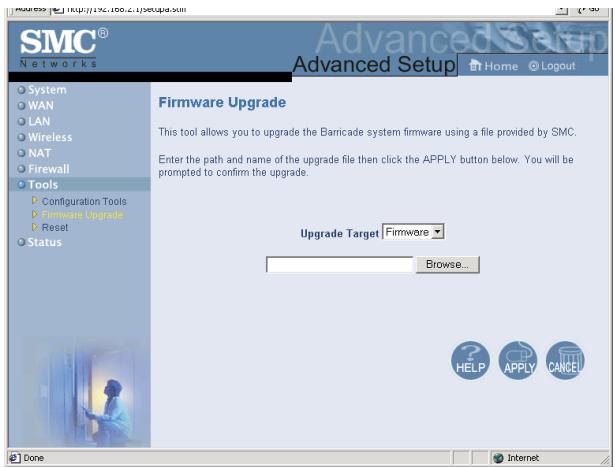

Tools (Outils)	Contient les options permettant de sauvegarder et de restaurer la configuration actuelle, de restaurer tous les paramètres de configuration par défaut, demettre à niveau le logiciel du système ou de réinitialiser ce dernier.

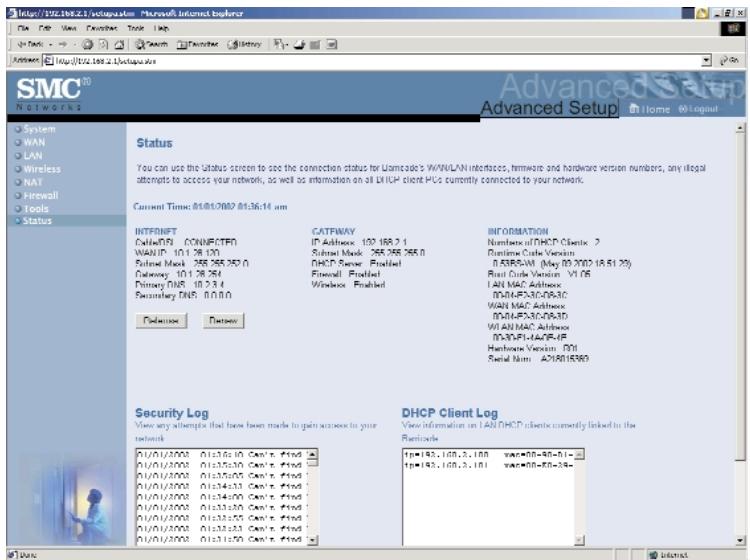

Tools (Outils)	Indique le type et l'état de la connexion WAN, les numérios de version du logiciel et du matériel, les paramètres IP du système, ainsi que des informations DHCP, NAT et de firewall.
	Affiche le nombre de postes clients connectés, les versions du matériel, l'adresse MAC physique de chaque interface de support, ainsi que le numéro de version et de série du matériel.
	Affiche le journal de sécurité et des clients DHCP.

Time zone (fuseau horaire)

Définit le fuseau horaire du routeur Barricade sans fil. Cette information est utilisée pour les entrées de journal et le contrôle des accès clients.

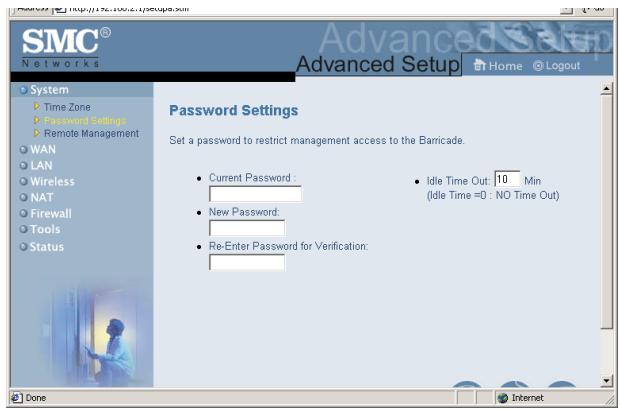

Ce menu sert à limiter les accès au moyen d'un mot de passe. Par défaut, aucun mot de passe n'est défini. Pour des raisons de sécurité, il est conseillé de définir un mot de passe avant de relier le routeur Barricade sans fil à Internet.

Les mots de passe peuvent compter 3 à 12 caractères alphanumériques et ne font pas de distinction entre les majuscules et les minuscules.

Si vous oubliez votre mot de passe ou que vous ne pouvez pas accéder à l'interface d'administration, appuyez sur le bouton Reset (Réinitialiser) situé sur le panneau arrière (en le maintenant enfoncé pendant au moins cinq secondes) afin de restaurer les paramètres par défaut (il n'y a pas de mot de passe par défaut).

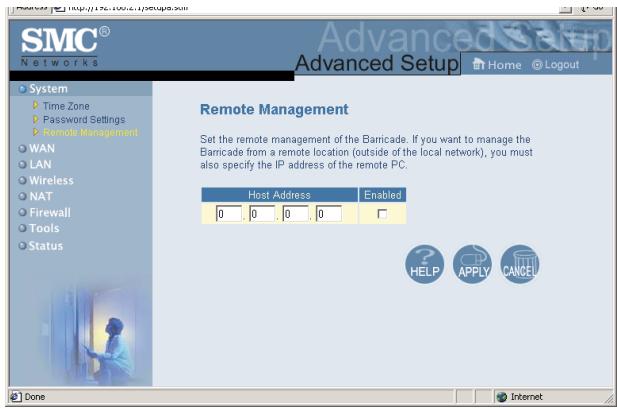

Administration à distance

Cette fonctionnalité permet à un ordinateur distant de configurer, de gérer et de contrôler le routeur Barricade sans fil à l'aide d'un navigateur Web standard. Activez la case à cocher " Enable " (Activer), puis entrez l'adresse IP du système hôte distant. Cliquez sur " APPLY " (Appliquer).

Remarque :

Si l'adresse IP 0.0.0.0 est indiquée, n'importe quel système hôte peut gérer le routeur Barricade sans fil.

Vous pouvez aussi : gérer le routeur Barricade sans fil à partir d'un ordinateur hôte distant en tapant " http://192.168.2.1:8080 " dans la zone " Adresse " de votre navigateur Web.

WAN (réseau étendu)

Spécifiez le type de connexion WAN indiqué par votre Fournisseur d'Accès Internet, puis cliquez sur "More Configuration" (Suite de la configuration) afin d'entrer des paramètres de configuration détaillés pour le type de connexion sélectionné.

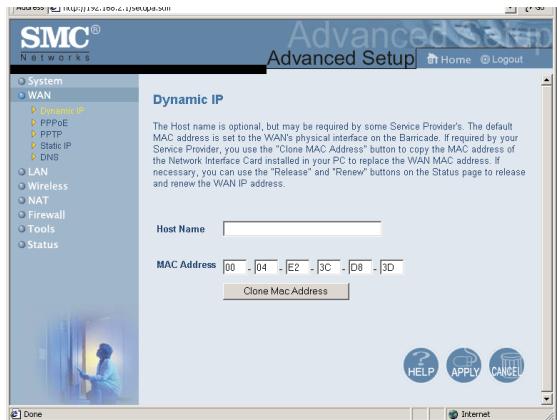

Dynamic IP (IP dynamique)

Le nom d'hôte est facultatif; cependant, il peut être requis par certains Fournisseurs d'Accès Internet. L'adresse MAC par défaut correspond à l'interface physique du réseau WAN sur le routeur Barricade sans fil. Utilisez cette adresse lors de l'inscription pour le service Internet; elle ne doit être modifiée que si elle est requise par votre Fournisseur d'Accès Internet. Si ce dernier a utilisé l'adresse MAC d'une carte Ethernet en tant qu'identificateur lors de la configuration initiale de votre compte de connexion haut débit, connectez uniquement l'ordinateur responsable de l'adresse MAC enregistrée au routeur Barricade sans fil, puis cliquez sur le bouton "Clone MAC Address" (Cloner l'adresse MAC). Cela aura pour effet de remplacer l'adresse MAC actuelle du routeur Barricade sans fil par celle de la carte Ethernet déjà enregistrée.

Si vous ne savez pas avec certitude quel ordinateur a été configuré à l'origine par le technicien haut débit, contactez votre Fournisseur d'Accès Internet et demandez-lui d'enregistrer une nouvelle adresse MAC pour votre compte. Effectuez l'enregistrement en utilisant l'adresse MAC par défaut du routeur Barricade sans fil.

Pppoe (protocole PPP sur ethernet)

Entrez le nom d'utilisateur PPPoE et le mot de passe attribués par votre Fournisseur d'Accès Internet. Le nom de service (zone Service Name) est généralement facultatif; cependant, il peut être requis par certains fournisseurs.

La zone MTU (Maximum Transmission Unit) sert à définir la taille maximale des paquets de données. Conservez la valeur par défaut (1492) à moins d'avoir une raison particulière de la modifier.

Entrez la durée maximale d'inactivité (en minutes) dans la zone "Maximum Idle Time". Cette durée correspond à l'intervalle de temps maximal pendant lequel la connexion à Internet doit être maintenue en période d'inactivité. Si le temps d'inactivité de la connexion dépasse la valeur attribuée à la zone "Maximum Idle Time", la connexion est interrompue. Activez l'option "Auto-reconnect" (Reconnexion automatique) afin que la connexion soit automatiquement rétablie lorsqu'une application tente de nouveau d'accéder à Internet.

Attention :

Sachez que l'attribution de la valeur " 0 " au paramètre " Maximum Idle Time " (Durée maximale d'inactivité) et/ou l'activation de l'option " Auto-Reconnect " (Reconnexion automatique) peut augmenter le montant de votre facture téléphonique si vous êtes facturé au temps de connexion.

Pour des informations détaillées, visitez le site www.smc-europe.com ou contactez votre équipe locale d'assistance SMC.

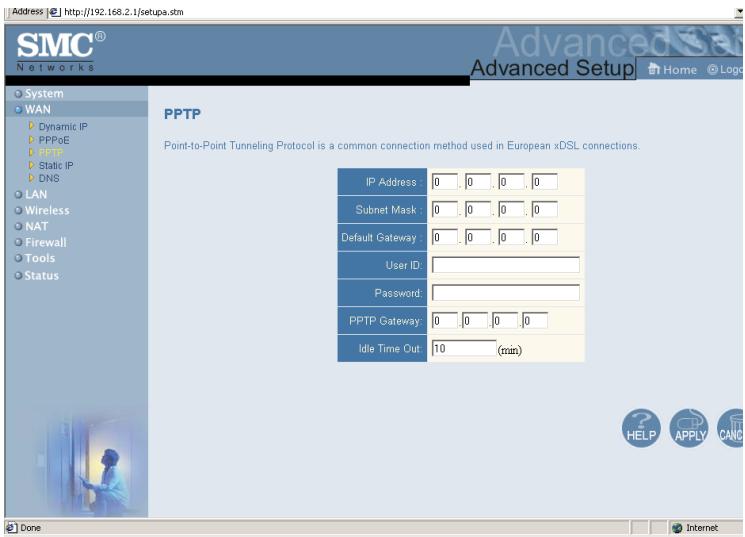

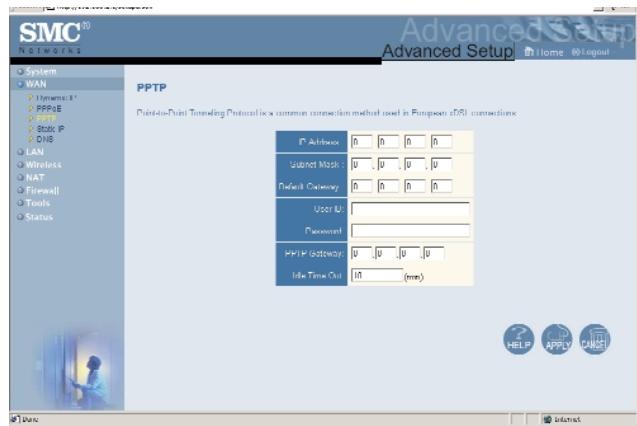

Le protocole PPTP (Point-to-Point Tunneling Protocol) permit un accès à distance sécurisé via Internet simplement en composant le numéro d'un point local indiqué par un Fournisseur d'Accès Internet. L'utilisation de l'écran ci-dessus permet aux ordinateurs clients d'établir une session PPTP normale et simplifie la configuration du client PPTP sur chacune de ces machines.

Pour des informations détaillées, contactez votre équipe d'assistance technique SMC.

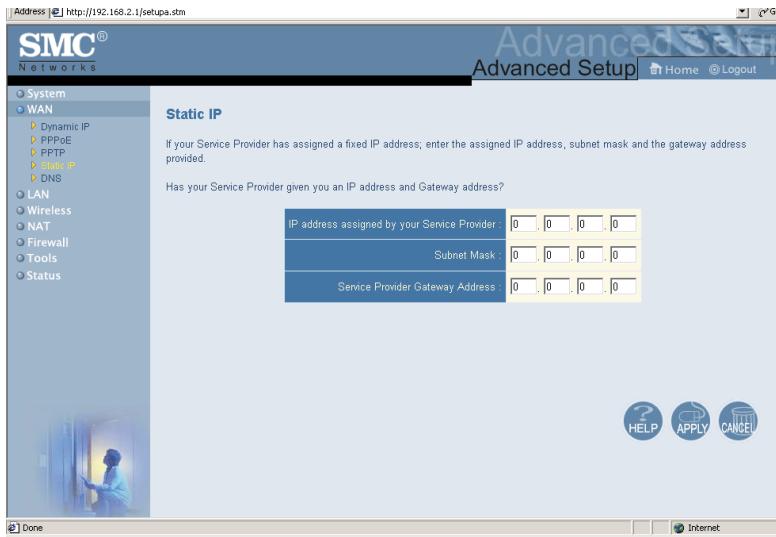

Si votre Fournisseur d'Accès Internet a attribué une adresse IP statique, entrez cette adresse et le masque de sous-réseau du routeur Barricade sans fil, puis entrez l'adresse de passerelle de votre Fournisseur d'Accès Internet.

Il se peut que vous ayez besoin d'une adresse statique si vous souhaitez fournir des services Internet, tels qu'un serveur Web ou un serveur FTP.

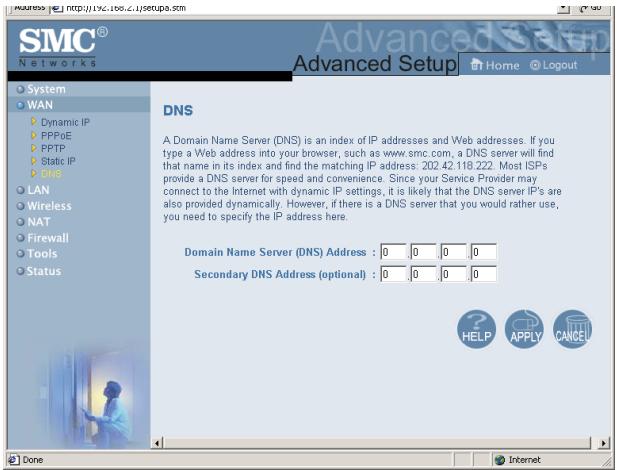

Les serveurs DNS mettent en correspondance des addresses IP numériques avec les noms de domaine équivalents (par exemple, www.smc.com). Notre Fournisseur d'Accès Internet doit indiquer l'adresse IP d'un ou de plusieurs serveurs DNS. Entrez ces adresses dans cet écran.

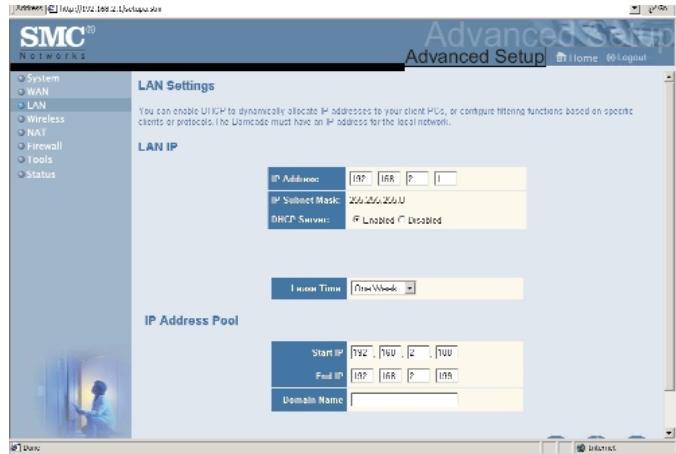

LAN IP (adresse IP du réseau local)

Utilisez le menu LAN (Réseau local) pour configurer l'adresse IP du réseau local associée au routeur Barricade sans fil et pour activer le serveur DHCP pour l'attribution dynamique des adresses aux postes clients.

Si nécessaire, définissez la durée de bail (zone Lease Time). Dans le cas d'un réseau domestique, vous pouvez attribuer la valeur "Forever" (Toujours) à ce paramètre. Cela signifie que le bail d'adresse IP n'est pas limité dans le temps.

L'utilisateur peut spécifier une adresse IP de début dynamique, telle que 192.168.2.100 (valeur par défaut). Une fois cette adresse définie, le pool d'adresses IP dynamiques sera constitué d'adresses IP allant de 192.168.2.100 à 192.168.2.199. Les adresses IP allant de 192.168.2.2 à 192.168.2.99 et de 192.168.2.200 à 192.168.2.254 seront disponibles en tant qu'adresses IP statiques.

Assurez-vous de ne pas inclure l'adresse du routeur Barricade sans fil dans le pool d'adresses de poste client. Veillez également à configurer vos postes clients aux fins d'attribution d'adresses IP dynamiques.

Configuration sans fil

Pour configurer le routeur Barricade sans fil comme point d'accès sans fil pour les clients sans fil (fixes ou itinérants), il vous suffit de définir le canal radio, l'identificateur SSID (Service Set identifier) et les options de chiffrement.

Canal et SSID

Vous devez spécifier un canal radio commun et un SSID (Service Set ID) à utiliser par le routeur Barricade sans fil et tous vos clients sans fil. Assurez-vous de configurer tous vos clients aux mêmes valeurs.

l'identificateur Service Set ID. Il doit avoir la même valeur que pour les autres périphériques sans fil de votre réseau.

Remarque :

Le SSID respecte la distinction entre les majuscules et les minuscules et peut composer au maximum 32 caractères alphanumériques.

Transmission Rate : définit la vitesse de transmission des données à partir du routeur Barricade sans fil. Plus cette vitesse est faible, plus la distance de transmission est grande. La valeur par défaut est " Fully Automatic " (Entièrement automatique).

Basic Rate : sélectionnez " All (1, 2, 5.5, 11Mbps) " (Toutes) dans la liste déroulante pour optimiser la vitesse de transfert des données pour votre réseau. La valeur par défaut est " 1,2Mbps ".

Channel (Canal) : le canal radio au travers duquel le routeur Barricade sans fil communique avec les PC de son BSS. La valeur par défaut est " Auto ".

Remarque :

Le paramétrage des canaux disponibles est restreint par les réglementations locales qui déterminent le nombre de canaux disponibles.

Chiffrement

Pour transmettre des données sensibles 64-bit WEP 128-bit WEP par l'intermédiaire de canaux sans fil, il est recommandé d'activer le chiffrement WEP (Wired Equivalent Privacy). Ce chiffrement vous impose d'utiliser le même ensemble de clés de chiffrement et de déchiffrement pour le routeur Barricade sans fil et tous vos clients sans fil. Vous pouvez désirer entrer des clés de chiffrement 64 bits et des clés 128 bits plus robustes.

Vous pouvez générer automatiquement les clés de chiffrement ou les saisir manuellement. Pour la sécurité 64 bits automatique, entrez une phrase mot de passe pour créer quatre clés (comme illustré ci-dessous). Avec la sécurité 128 bits automatique, la saisie d'une phrase mot de passe génère une clé unique.

Si vous utilisez le chiffrement, configurez pour le routeur Barricade sans fil les mêmes clés que celles utilisées sur chacun de vos clients sans fil. Notez que le chiffrement WEP protège les données échangées entre les nœuds sans fil mais ne protège pas les transmissions effectuées sur votre réseau filaire ou sur Internet.

NAT (translation d'adresses réseau)

Cette fonctionnalité permet le partage d'une ou plusieurs adresses IP publiques entre plusieurs utilisateurs internes. Entrez l'adresse IP publique à partager dans la zone "Global IP" (Adresse IP globale). Entrez la plage des adresses IP internes qui se partageront l'adresse IP globale dans la zone "from" (À partir de).

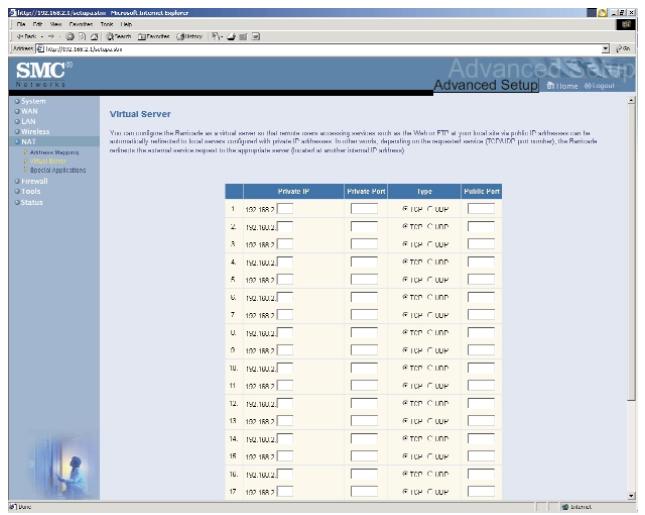

Serveur virtuel

Si vous configurez le routeur Barricade sans fil en tant que serveur virtuel, les utilisateurs distants accédant aux services tels que les services Web ou FTP de votre site local via des adresses IP publiques peuvent automatiquement être redirigés vers des serveurs locaux configurés à l'aide d'adresses IP privées. En d'autres termes, en fonction du service demandé (numéro de port TCP/UDP), le routeur Barricade sans fil redirige la demande de service externe vers le serveur interne et le port appropriés.

Pour utiliser correctement cette fonction, l'interface WAN doit composer une adresse IP statique. Par exemple, si vous attribuiez au paramètre Type/Public Port la valeur TCP/80 (HTTP ou Web) et au paramètre Private IP/Port, la valeur 192.168.2.2/8080, toutes les requêtes HTTP provenant d'utilisateurs externes seront transférées vers le port 8080 associé à l'adresse 192.168.2.2. Par conséquent, en entrant simplement l'adresse IP attribuée par le Fournisseur d'Accès Internet, les utilisateurs Internet peuvent accéder au service que vous mettez à leur disposition à l'adresse interne et au port vers lesquels le routeur Barricade sans fil les redirige.

Voici quelques ports de service TCP les plus courants :

HTTP:80, FTP:21, Telnet:23 et POP3:110.

Activation des applications spéciales

Certaines applications, telles que les services Internet ainsi que les applications de téléconférence et de téléphonie Internet, requièrent plusieurs connexions. Ces applications ne peuvent pas fonctionner lorsque la fonction de translation d'adresses réseau (NAT) est activée. Pour lancer les applications qui requièrent plusieurs connexions, utilisez l'écran ci-dessous afin d'indiquer les ports publics supplémentaires à ouvrir pour chaque application.

Dans la zone "Trigger Port" (Port de déclenchement), indiquez le port généralement associé à une application, sélectionnez le type de protocole (TCP ou UDP), puis entrez les ports publics associés au port de déclenchement afin de les ouvrir au traffic entrant.

Pare-feu

Le firewall n'a que peu d'impact sur les performances du système; il est donc conseillé de l'activer afin de protéger les utilisateurs du réseau. Sélectionnez "Enable" (Activer) et cliquez sur le bouton "APPLY" (Appliquer) pour ouvrir les sous-menus du firewall.

Le firewall du routeur Barricade sans fil permet le contrôle d'accès des ordinateurs clients connectés et bloque les attaques extérieures les plus courantes : usurpation d'adresse IP (IP Spoofing), Land Attack, Ping of Death, IP de taille nulle (IP with zero length), Smurf Attack, bouclage de port UDP (UDP port loopback), Snork Attack, scannage nul TCP (TCP null scan) et inondation SYN TCP (TCP SYN flooding).

Le firewall n'a que peu d'impact sur les performances du système; il est donc conseillé de le laisser activé, afin de protéger les utilisateurs du réseau.

Remarque :

lorsque vous sélectionnez la case d'options " Enable " (Activer) de la zone " Enable or disable Firewall module function " (Activation ou désactivation des fonctions de firewall), assurez-vous de cliquer sur le bouton " APPLY " (Appliquer).

Access Control (Contrôle d'accès)

Cette option vous permet d'attribuer différents droits d'accès aux ordinateurs clients.

L'écran "Access Control" (Contrôle d'accès) comporte les éléments suivants :

Zone	Description
Normal Filtering Table(Tableau de filtrage normal)	Affiche l'adresse IP et l'état de filtrage de l'ordinateur client connecté
MAC Filtering Table(Tableau de filtrage des adresses MAC)	Affiche l'adresse MAC de l'ordinateur client
Administration à distance	Permet de définir l'adresse IP d'un administrateur pour une gestion à distance

Remarque :

cliquez sur " Add PC " (Ajouter un ordinateur), puis définissez les paramètres associés aux services d'ordinateur client (comme indiqué sur l'écran ci-après).

Utilisez l'écran ci-dessus pour bloquer l'accès aux sites Web spécifiques dans le tableau.

Vous pouvez filtrer l'accès à Internet pour les clients locaux en fonction du nom de la règle (colonne Rule Name) et de l'heure.

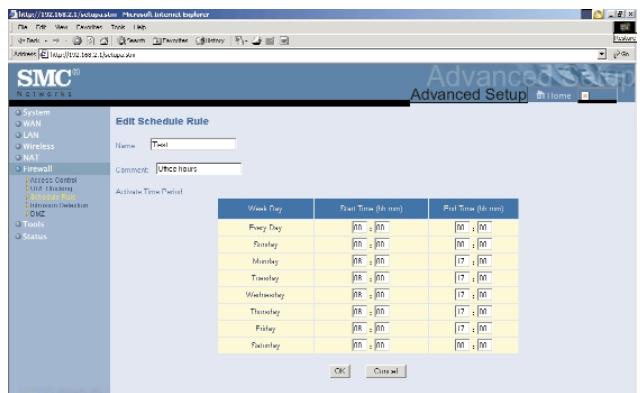

1. Cliquez sur "Add Schedule Rule" (Ajouter une règle de planification)
2. Définissez les paramètres associés à la règle de planification (comme indiqué sur l'écran ci-après).
3. Cliquez sur " OK ", puis sur le bouton " APPLY " (Appliquer) pour enregistrer vos paramètres ( comme indiqué précédemment).

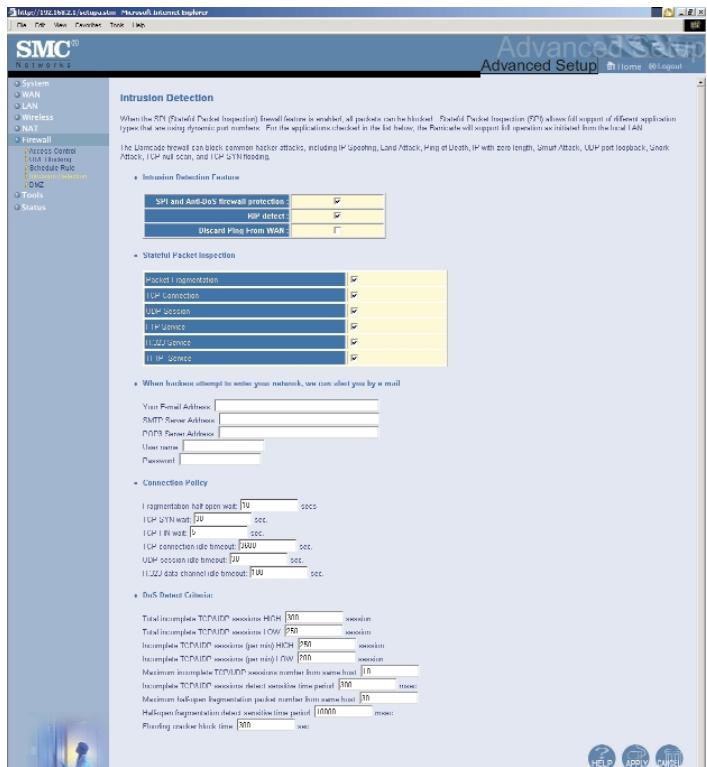

La fonction de détection d'intrusion du routeur Barricade sans fil limite l'accès du traffic entrant via le port WAN. Lorsque la fonction SPI (Stateful Packet Inspection) est activée, tous les paquets entrants sont bloqués, à moins que certains types de traffic ne soient autorisés par les utilisateurs. Lorsqu'un utilisateur sélectionne un type de traffic particulier, seul le traffic de ce type provenant du réseau local interne est autorisé. Par exemple, si l'utilisateur sélectionne uniquement l'option "FTP service" (Service FTP) sur l'écran Stateful Packet Inspection, tout le traffic entrant est bloqué, à l'exception de la connexion FTP établie à partir du réseau local.

Cette option vous permet de sélectionner différents types d'application faisant appel à des numéros de port dynamiques. Si vous souhaitez utiliser la fonction SPI (Stateful Packet Inspection) pour bloquer des paquets, cliquez sur la case d'options "Enable SPI and Anti-DoS firewall protection" (Activer la protection SPI et anti-refus de service par firewall), puis sélectionnez le type d'inspection souhaité, tel que la fragmentation de paquet, la connexion TCP, la session UDP, le service FTP, le service H.323 ou le service TFTP.

Fonction de protection contre les attaques extérieures

Le firewall du routeur Barricade sans fil inspecte les paquets au niveau de la couche Application et enregistre des informations concernant les sessions TCP et UDP, parmi lesquelles les délais d'attente et le nombre de sessions actives. Il permet également de détecter et d'empêcher certains types d'attaque réseau, tels que les attaques par refus de service.

Les attaques réseau qui refusent l'accès à un périphérique réseau sont appelées "attaques par refus de service". Les attaques de ce type visent les périphériques et les réseaux connectés à Internet. Leur objectif n'est pas de dérober des informations, mais de désactiver un périphérique ou un réseau afin d'empêcher les utilisateurs d'accéder à une ressource réseau.

Grâce aux informations inspectées ci-dessus et à des critères de déclenchement/seuil, le routeur Barricade sans fil offre une protection contre les attaques par refus de service suivantes : Ping of Death (inondation Ping), inondation SYN (SYN flooding), fragment IP (Teardrop Attack), Brute-force Attack, Land Attack, usurpation d'adresse IP (IP Spoofing), IP de taille nulle (IP with zero length), scannage nul TCP (TCP null scan), bouclage de port UDP (UDP port loopback), Snork Attack, etc...

Remarque :

Le firewall n'a que peu d'impact sur les performances du système; il est donc conseillé d'activer les fonctions de prévention afin de protéger les utilisateurs de votre réseau.

• Lorsque des pirates tentent de s'introduire dans votre réseau, nous pouvons vous avertir par e-mail. Entrez votre adresse e-mail pour être averti des intrusions de pirates.

Spécifiez vos serveurs de messagerie électronique, votre nom d'utilisateur et votre mot de passe.

• Politique de connexion

Entrez les valeurs associées aux sessions TCP/UDP.

• Critères de refus de service et d'analyse de port

Définissez les critères de refus de service et d'analyse de port dans les zones prévues à cet effet.

DMZ (zone démilitarisée)

Si vous disposez d'un poste client qui ne peut pas exécuter correctement une application Internet à l'arrêt du firewall, vous pouvez activer le poste client pour un accès bidirectionnel illimité à Internet. Dans cet écran, entrez l'adresse IP d'un hôte DMZ. L'ajout d'un poste client à l'hôte DMZ (Demilitarized Zone, Zone démilitarisée) peut partager de nombreux risques de sécurité pour le réseau local. Par conséquent, cette option ne doit être utilisée qu'en dernier recours.

Utilisez le menu "Tools" (Outils) pour sauvegarder la configuration actuelle, restaurer une configuration précédemment enregistrée, restaurer les paramètres par défaut, mettre à jour le logiciel et réinitialiser le routeur Barricade sans fil.

Outils de configuration

Sélectionnez une fonction et cliquez sur " More Configuration " (Suite de la configuration).

Backup (sauvegarder)

Cette fonction vous permet d'enregistrer la configuration du routeur Barricade sans fil dans un fichier. Vous pouvez ensuite sélectionner la fonction "Restore" pour restaurer ce fichier. La fonction "Restore to factory defaults" (Restaurer les paramètres par défaut) permet de restaurer les paramètres d'origine du routeur Barricade.

Cet outil permet un téléchargement aisé de la dernière version du logiciel. Téléchargez le fichier de mise à niveau à partir du site Web de SMC (www.smc-europe.com) et enregistrez-le sur votre disque dur. Localisez ce fichier dans votre arborescence, puis cliquez sur "Apply" (Appliquer). Contrôlez la section Information de l'écran Status (État) pour vous assurer que la mise à niveau a été effectuée correctement.

Reset (réinitialisation)

Cliquez sur "Apply" (Appliquer) pour réinitialiser le routeur Barricade sans fil. La réinitialisation est terminée lorsque le témoin d'alimentation cesse de clignoter.

Remarque :

Si vous utilisez le bouton Reset (Réinitialiser) du panneau arrêté, le routeur Barricade sans fil effectue une réinitialisation au niveau de l'alimentation. Si vous maintenez le bouton enfoncé pendant plus de 5 secondes, tous les témoins lumineux s'allument et les paramètres par défaut sont restaurés.

État

L'écran Status (État) affiche l'état des connexions WAN/LAN, les numéros de version du matériel et du logiciel, les tentatives non autorisées d'accès au réseau, ainsi que des informations relatives à tous les postes clients DHCP connectés au réseau.

Cet écran comporte les éléments suivants :

Section	Description
INTERNET	Affiche le type et l'état de la connexion WAN.
GATEWAY (PASSERELLE)	Affiche les paramètres IP du système ainsi que l'état du service DHCP et du firewall.
INFORMATION	Affiche le nombre de postes clients connectés, les versions du logiciel, l'adresse MAC physique de chaque interface de support, ainsi que le numéro de version et de série du matériel.
Security Log (Journal de sécurité)	Affiche les tentatives non autorisées d'accès à votre réseau.
Save (Enregistrer)	Cliquez sur ce bouton pour enregistrer un fichier journal de sécurité.
Clear (Effacer)	Cliquez sur ce bouton pour supprimer le journal d'accès.
Refresh (Actualiser)	Cliquez sur ce bouton pouractualiser l'affichage de l'écran.
DHCP Client Log (Journal des clients DHCP)	Affiche des informations concernant l'ensemble des clients DHCP présents sur votre réseau.
Release (Verifier)	Cliquez sur ce bouton pour valider les paramètres dynamiques.
Renew (Actualiser)	Cliquez sur ce bouton pouractualiser les paramètres dynamiques.

Chapitre 4: configuration de tcp/ip CLIENT

Si vous n'avez pas déjà configuré le protocole TCP/IP sur vos postes clients, reportez-vous à la section ci-après. Pour plus de détails sur la procédure de configuration d'une adresse TCP/IP sur un poste, reportez-vous à la section "Configuration de TCP/IP pour le routeur Barricade sans fil".

Installation de tcp/ip

1. Cliquez sur "Start/Settings/Control Panel" (Démarrer/Paramètres/Panneau de configuration).
2. Double-cliquez sur l'icone Network (Réseau) et sélectionnez l'onglet "Configuration" de la fenêtre Network (Réseau).
3. Cliquez sur le bouton "Add" (Ajouter).

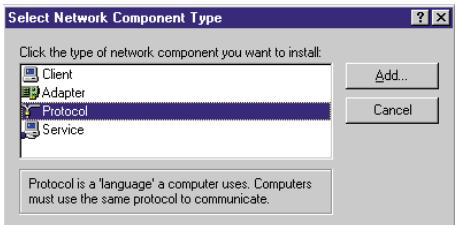

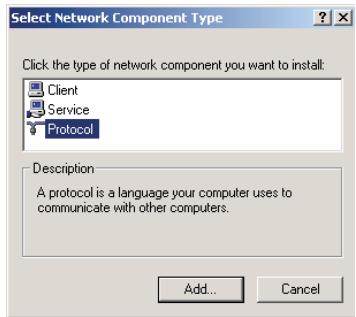

4. Double-cliquez sur "Protocol" (Protocole).

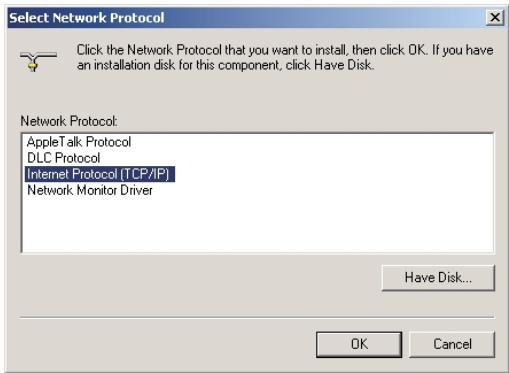

1. Sélectionnez l'objet "Microsoft" dans la liste des constructeurs. Choisissez "TCP/IP" dans la liste Network Protocols (Protocoles réseau). Cliquez sur "OK" pour revenir à la fenêtre Network (Réseau).

1. Le protocole TCP/IP s'affiche dans cette fenêtre. Cliquez sur " OK " pour terminer la procédure d'installation et redémarrer votre ordinateur afin d'activer le protocole TCP/IP. Il se peut que le système d'exploitation vous invite à redémarrer votre ordinateur. Cliquez sur " Yes " (Oui) ; l'ordinateur redémarre.

1. Cliquez sur le bouton " Start " (Démarrer) et choisissez " Settings " (Paramètres), puis cliquez sur " Control Panel " (Panneau de configuration).
2. Double-cliquez sur l'icone " Network and Dial-up Connections " (Connexions réseau et accès à distance), puis sur l'icone " Local Area Connection " (Connexion au réseau local), et cliquez sur le bouton " Properties " (Propriétés) situé sous l'onglet " General " (Général).
3. Cliquez sur le bouton "Install..." (Installer) pour ajouter le composant réseau à votre ordinateur.
4. Double-cliquez sur " Protocol " (Protocole) pour ajouter le protocole TCP/IP.

1. Choisissez " Internet Protocol (TCP/IP) " dans la zone Network Protocols (Protocoles réseau). Cliquez sur " OK " pour revenir à la fenêtre Network (Réseau).

1. Le protocole TCP/IP s'affiche dans cette fenêtre. Cliquez sur " OK " pour terminer la procédure d'installation.

Configuration de tcp/ip pour le routeur barricade sans fil

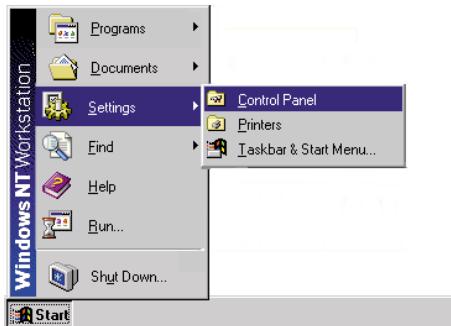

1. Cliquez sur " Start/Settings/Control Panel " (Démarrer/Paramètres/Panneau de configuration).
2. Double-cliquez sur l'icône Network (Réseau). Mettez en surbrillance la ligne TCP/IP qui a été attribuée à votre carte réseau dans l'onglet

Configuration de la fenêtre Network (Réseau).

1. Cliquez sur le bouton "Properties" (Propriétés).

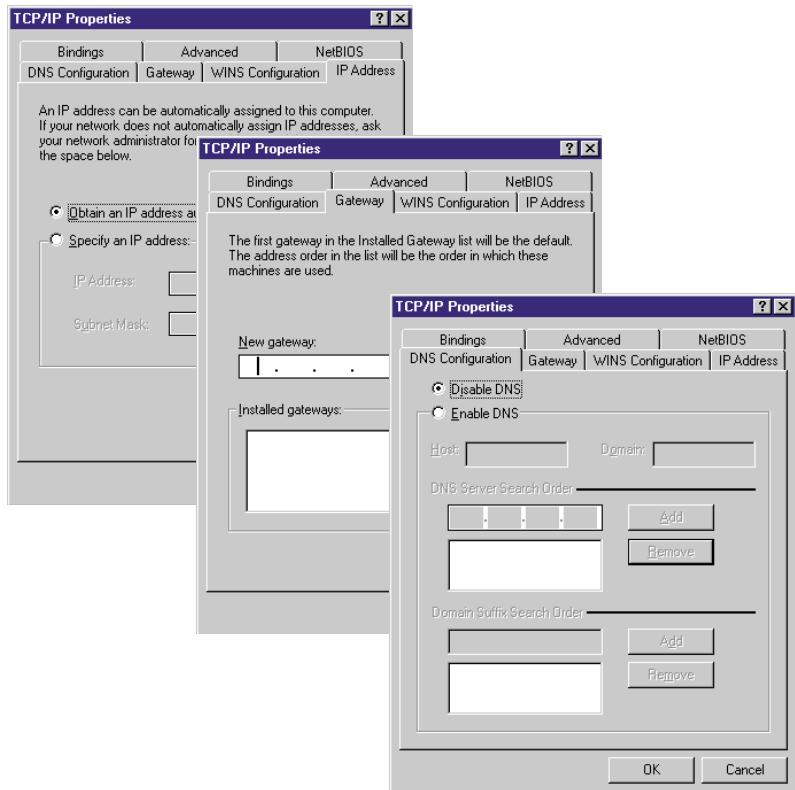

2. Vous avez la possibilité d'attribuer de façon dynamique des paramètres d'adresse TCP/IP à un poste client ou de configurer manuellement un poste client dont les paramètres d'adresse répondent aux besoines spécifique de votre réseau. (Il convient de noter que l'adresse IP par défaut du routeur Barricade sans fil est 192.168.2.1.)

1. Cliquez sur le bouton " Start " (Démarrer) et choisissez " Settings " (Paramètres), puis cliquez sur " Control Panel " (Panneau de configuration).
2. Double-cliquez sur l'icône " Network and Dial-up Connections " (Connexions réseau et accès à distance), puis sur l'icône " Local Area Connection " (Connexion au réseau local), et cliquez sur le bouton " Properties " (Propriétés) situé sous l'onglet " General " (Général).
3. Sélectionnez la ligne TCP/IP qui a été attribuée à votre carte réseau dans la fenêtre "Local Area Connection Properties" (Propriétés de Connexion au réseau local).
4. Cliquez sur le bouton "Properties" (Propriétés) afin de définir le protocole TCP/IP pour le routeur Barricade sans fil.

1. Vous avez la possibilité d'attribuer de façon dynamique des paramètres d'adresse TCP/IP à un poste client ou de configurer manuellement un poste client dont les paramètres d'adresse répondent aux besoins spécifiques de votre réseau. (Il convient de noter que l'adresse IP par défaut du routeur Barricade sans fil est 192.168.2.1.)

1. Cliquez sur le bouton " Start " (Démarrer), puis sélectionnez " Control Panel " (Panneau de configuration).
2. Sélectionnez l'icône "Network and Internet Connections" (Réseau et connexions Internet), puis cliquez sur l'icône "Network Connections" (Connexions réseau) et double-cliquez sur "LAN or High-Speed Internet" (Réseau local ou Internet rapide).
3. Cliquez sur le bouton "Properties" (Propriétés) situé sous l'onglet "General" (Général).
4. Sélectionnez la ligne TCP/IP qui a été attribuée à votre carte réseau dans la fenêtre "Local Area Connection Properties" (Propriétés de connexion au réseau local).

1. Cliquez sur le bouton "Properties" (Propriétés) afin de définir le protocole TCP/IP pour le routeur Barricade sans fil.
2. Vous avez la possibilité d'attribuer de façon dynamique des paramètres d'adresse TCP/IP à un poste client ou de configurer manuellement un poste client dont les paramètres d'adresse répondent aux besoins spécifiques de votre réseau. (Il convient de noter que l'adresse IP par défaut du routeur Barricade sans fil est 192.168.2.1.)

Configuration de votre ordinateur sous windows 95/98/me

Il se peut que les instructions communiquées dans le présent document ne correspondent pas exactement à votre version de Windows. Cela est dû au fait que ces instructions et ces écrans sont basés sur Windows 98. Windows 95 et Windows Millennium Edition sont très similaires, mais pas totalement identiques à Windows 98.

Étape 1. configuration des paramètres tcp/ip

Après avoir procédé à l'installation matérielle en connectant vos périphériques, vous devez configurer l'ordinateur pour la connexion au routeur Barricade sans fil. Vous devez déterminer de chaque manière votre Fournisseur d'Accès Internet vous attribue votre adresse IP. De nombreux fournisseurs attribuent ces numéros de façon automatique à l'aide d'une technologie réseau connue sous le nom de protocole DHCP (Dynamic Host Configuration Protocol). D'autres fournissent une adresse IP et des numéros associés, que vous devez entrer manuellement. Il s'agit alors d'une adresse IP statique. La manière dont votre fournisseur attribue votre adresse IP détermine la façon dont vous devrez configurer votre ordinateur.

1. Depuis le Bureau Windows, cliquez sur " Start/Settings/Control Panel " (Démarrer/Paramètres/Panneau de configuration).

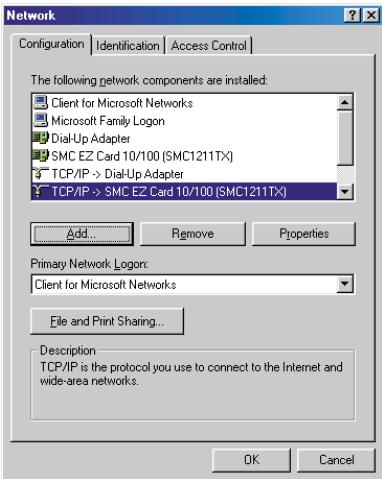

1. Double-cliquez sur l'icône " Network " (Réseau).

1. Dans la fenêtre " Network " (Réseau), sous l'onglet " Configuration ", double-cliquez sur l'entrée " TCP/IP " affichée pour votre carte réseau.

1. Cliquez sur l'onglet " IP Address " (Adresse IP). Si l'options "Obtain an IP address automatically " (Obtenir automatiquement une adresse IP) est activée, votre ordinateur est déjà configuré pour DHCP. Cliquez sur " Cancel " (Annuler) pour fermer chaque fenêtre et passez à l'étape 2, " Désactivation du proxy HTTP".
2. Notez l'adresse IP et le masque de sous-réseau actuels (un espace est prévu à cet effet sur la page suivante).
3. Cliquez sur l'onglet "Gateway" (Passerelle) et notez les numéros affichés sous "Installed gateways" (Passerelles installées).

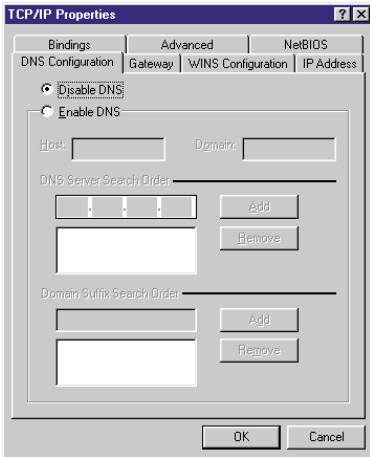

1. Cliquez sur l'onglet "DNS Configuration" (Configuration DNS). Notez les serveurs DNS présents dans la liste "DNS Server Search Order" (Ordre de recherche DNS).
2. Cliquez sur l'onglet " IP Address " (Adresse IP), puis activez l'option " Obtain an IP address automatically " (Obtenir automatiquement une adresse IP). Cliquez sur " OK ".

1. Il est possible que votre système Windows 95/98/ME ait besoin de son CD-ROM d'installation pour copier certains fichiers. Une fois la copie effectuée, vous êtes invité à redémarrer libre système. Cliquez sur "Yes" (Oui) ; l'ordinateur redémarre.

Paramètres de configuration tcp/ip

Adresse IP	___________
Masque de sous-réseau	___________
Serveur DNS principal	___________
Serveur DNS secondaire	___________
Passerelle par défaut	___________

Étape 2. désactivation du proxy HTTP

Vous devez vérifier que la fonctionnalité "Proxy HTTP" de votre navigateur Web est désactivée. Cela est nécessaire pour que votre navigateur Web puisse afficher les pages de configuration de votre routeur Barricade sans fil. Les étapes ci-dessous concernent Internet Explorer et Netscape. Déterminez le navigateur utilisé et suivez les étapes appropriées.

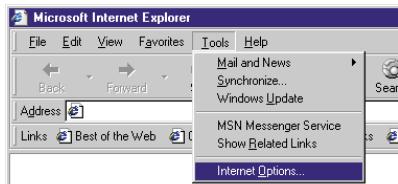

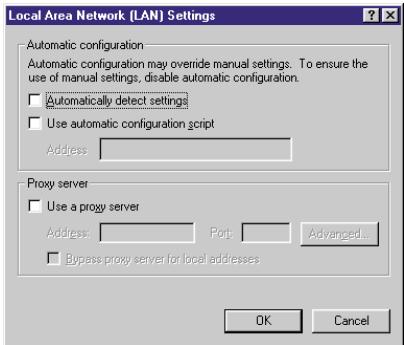

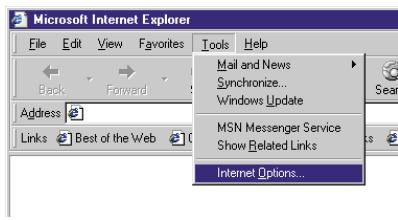

1. Ouvrez Internet Explorer. Cliquez sur " Tools " (Outils), puis sur " Internet Options " (Options Internet).

1. Dans la fenêtre qui s'affiche, cliquez sur l'onglet " Connections" (Connexions). Cliquez sur le bouton " LAN Settings" (Paramètres LAN).

1. Désactiver toutes les cases à cocher et cliquez sur "OK". Cliquez de nouveau sur "OK" pour fermer la fenêtre "Internet Options" (Options Internet).

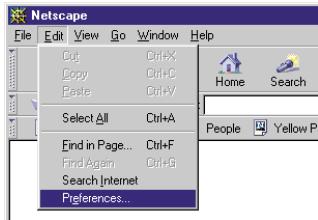

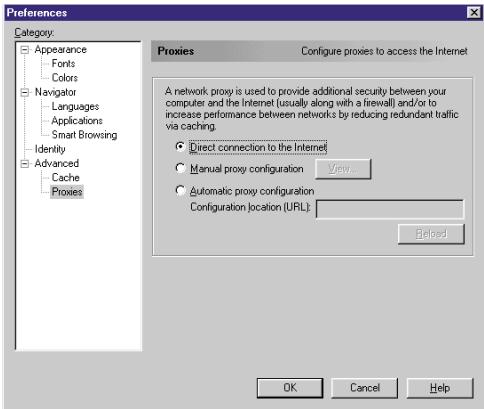

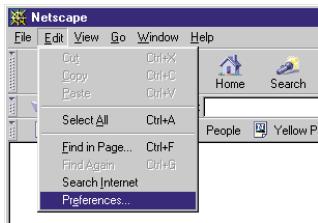

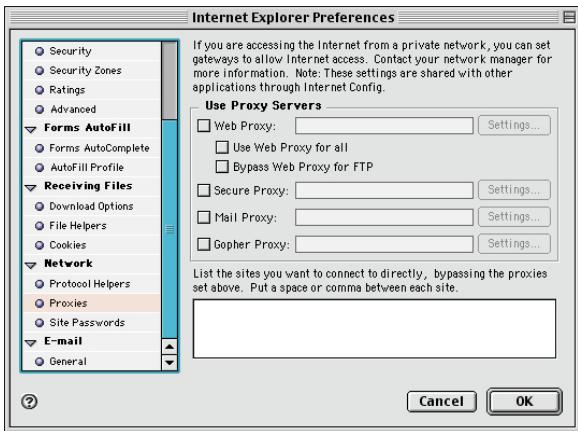

1. Ouvrez Netscape. Cliquez sur " Edit " (Édition), puis sur " Preferences " (Préférences).

1. Dans la fenêtre qui s'affiche, sous "Category" (Catégorie), double-cliquez sur "Advanced" (Avancées), puis cliquez sur "Proxies" (Proxy). Activez l'option "Direct connection to the Internet" (Connexion directe à Internet). Cliquez sur "OK".

1. Répétez ces étapes pour tous les ordinateurs Windows 95/98/Me connectés à votre routeur Barricade sans fil.

Étape 3. lecture des paramètres IP depuis votre routeur barricade sans fil

Maintenant que vous avez configuré votre ordinateur pour la connexion à votre routeur Barricade sans fil, il est nécessaire de lui indiquer les nouveaux paramètres réseau. En libérant les anciens paramètres IP et en les remplaçant par ceux de votre routeur Barricade sans fil, vous pouvez également vérifier que vous avez correctement configuré votre ordinateur.

1. Cliquez sur " Start/Run " (Démarrer/Exécuter).

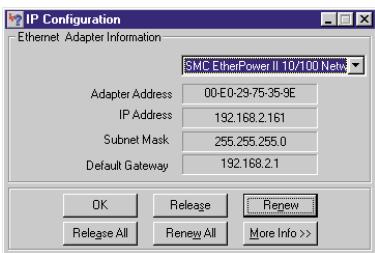

1. Tapez " WINIPCFG", puis cliquez sur " OK". L'affichage de la fenêtre " IP Configuration" (Configuration IP) peut nécessiter de une à deux minutes.

1. Dans la liste déroulante, selectionnez votre carte réseau, cliquez sur " Release " (Libérer), puis sur " Renew " (Renouveler). Vérifiez que votre adresse IP est maintenant 192.168.2. xxx, votre masque de sous-réseau 255.255.255.0 et

votre passerelle par défaut 192.168.2.1. Ces valeurs attestent du fonctionnement de votre routeur Barricade sans fil. Cliquez sur OK pour fermer la fenêtre "IP Configuration" (Configuration IP).

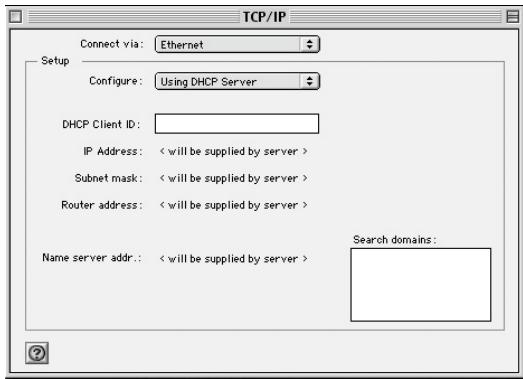

Étape 1. configuration des paramètres tcp/ip

Après avoir procédé à l'installation matérielle, vous devez configurer votre ordinateur pour la connexion au routeur Barricade sans fil. Vous devez également déterminer de chaque manière votre Fournisseur d'Accès Internet vous attribue votre adresse IP. De nombreux fournisseurs attribuent ces adresses de façon automatique à l'aide d'une technologie réseau connue sous le nom de protocole DHCP (Dynamic Host Configuration Protocol). D'autres fournissent une adresse IP et des numéros associés, que vous devez entrer manuellement. Il s'agit alors d'une adresse IP statique. La manière dont votre fournisseur attribue votre adresse IP détermine la façon dont vous devrez configurer votre ordinateur.

Voici comment procéder :

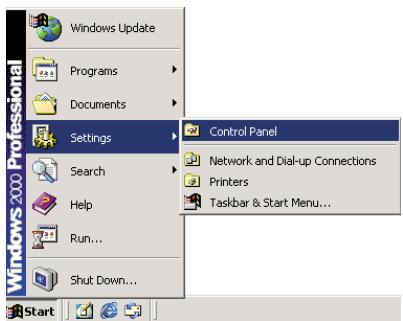

1. Depuis le Bureau Windows, cliquez sur "Start/Settings/Control Panel" (Démarrer/Paramètres/Panneau de configuration).

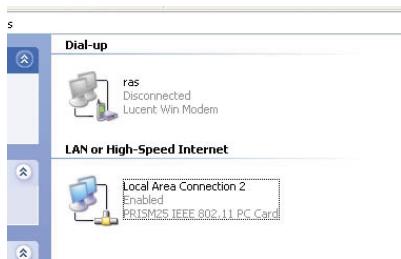

1. Double-cliquez sur l'icone "Network and Dial-Up Connections" (Connexions réseau et accès à distance).

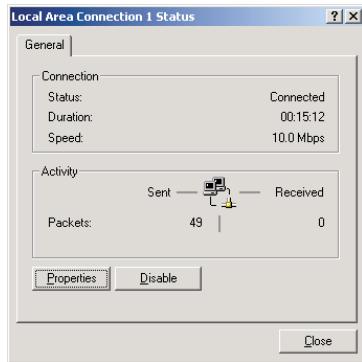

1. Double-cliquez sur l'icone qui correspond à la connexion à votre routeur Barricade sans fil.

1. Cliquez sur "Properties" (Propriétés).

1. Double-cliquez sur "Internet Protocol (TCP/IP)" (Protocole Internet (TCP/IP)).

1. Toutes les informations que vous devez noter se trouvent dans la boîte de dialogue "Internet Protocol (TCP/IP) Properties" (Propriétés de Protocole Internet (TCP/IP)). Utilisez le tableau de la page suivante pour noter ces informations.

Si les options "Obtenir une adresse IP automatiquement" (Obtain an IP address automatically)

Si les options "Obtain an IP address automatically" (Obtenir une adresse IP automatique) et "Obtain DNS server address automatically" (Obtenir les adresses des serveurs DNS automatiquement) sont activées, votre ordinateur est déjà configuré pour DHCP. Cliquez sur "Cancel" (Annuler) pour fermer chaque fenêtre et passer à l'étape 2, "Désactivation du proxy HTTP". 7. Activez l'option "Obtain an IP address automatically" (Obtenir une adresse IP automatique), puis "Obtain DNS server address automatically" (Obtenir les adresses des serveurs DNS automatiquement). Cliquez sur "OK". Cliquez sur "OK" ou "Close" (Fermer) pour fermer chaque fenêtre.

Paramètres de configuration tcp/ip

Adresse IP	__________
Masque de sous-réseau	__________
Serveur DNS principal	__________
Serveur DNS secondaire	__________
Passerelle par défaut	__________

Étape 2. déactivation du proxy HTTP

Vous devez vérifier que la fonctionnalité "Proxy HTTP" de votre navigateur Web est désactivée. Cela est nécessaire pour que votre navigateur Web puisse afficher les pages de configuration du routeur Barricade sans fil. Les étapes ci-dessous concernent Internet Explorer et Netscape. Désignez le navigateur utilisé et suivez les étapes appropriées.

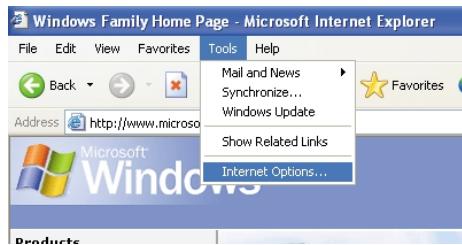

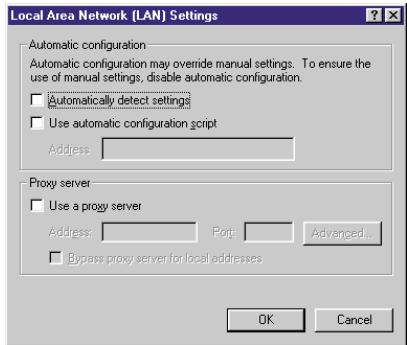

1. Ouvrez Internet Explorer. Cliquez sur " Tools" (Outils), puis sur " Internet Options" (Options Internet).

1. Dans la fenêtre qui s'affiche, cliquez sur l'onglet " Connections" (Connexions). Cliquez ensuite sur le bouton " LAN Settings" (Paramètres LAN).

1. Désactive toutes les cases à cocher.
2. Cliquez sur " OK ", puis de nouveau sur " OK " pour fermer la fenêtre " Internet Options " (Options Internet).

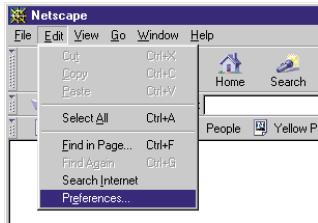

1. Ouvrez Netscape. Cliquez sur Edit " (Édition), puis sur Preferences " (Préférences).

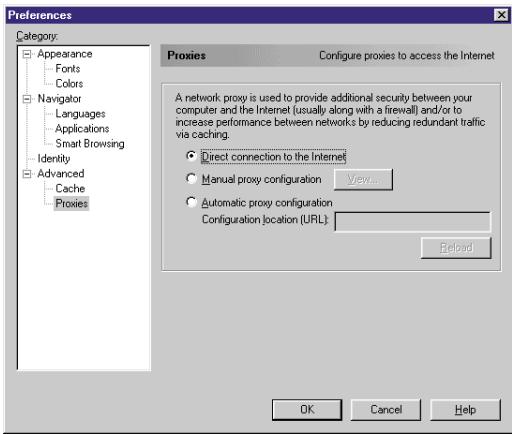

2. Dans la fenêtre qui s'affiche, sous " Category" (Catégorie), double-cliquez sur " Advanced" (Avances), puis cliquez sur " Proxies" (Proxy). Sélectionnez" Direct connection to the Internet " (Connexion directe à Internet). Cliquez sur " OK".

Étape 3. lecture des paramètres IP depuis votre routeur barricade sans fil

Maintenant que vous avez configuré votre ordinateur pour la connexion à votre routeur Barricade sans fil, il est nécessaire de lui indiquer les nouveaux paramètres réseau. En libérant les anciens paramètres IP et en les remplaçant par ceux de votre routeur Barricade sans fil, vous pouvez également vérifier que vous avez correctement configuré votre ordinateur.

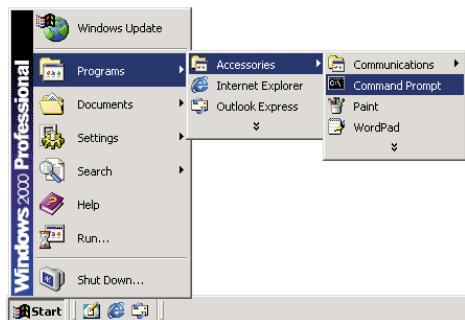

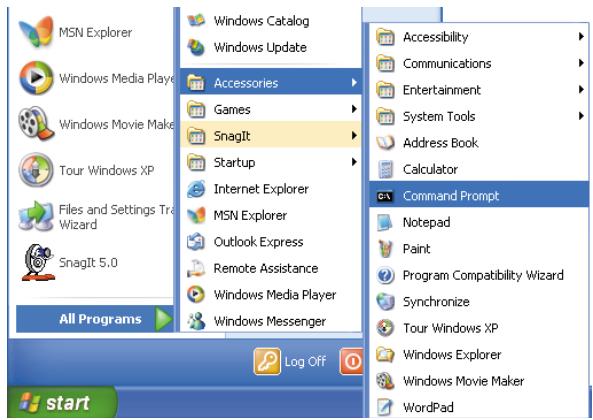

1. Depuis le Bureau Windows, cliquez sur "Start/Programs/Accessories/Command Prompt" (Démarrer/Programmes/Accessoires/Invite de commandes).

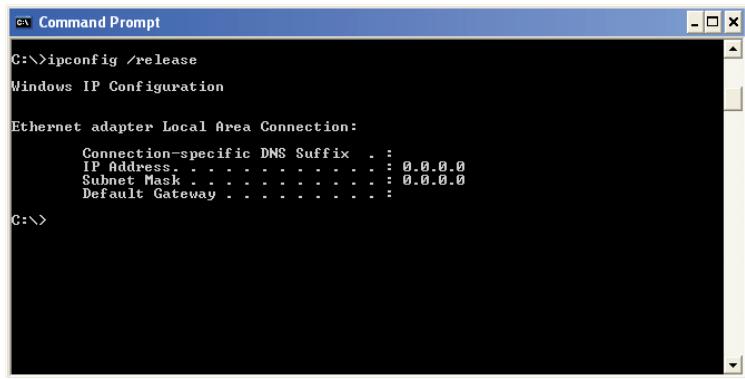

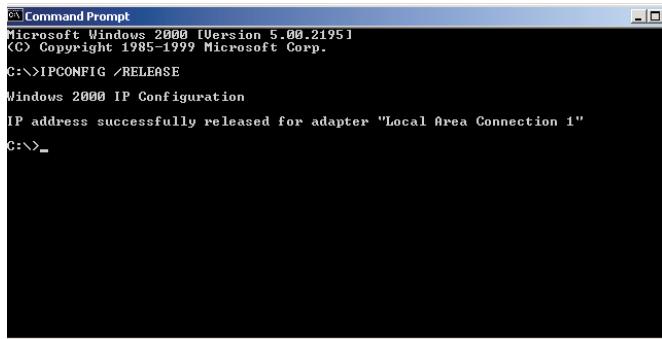

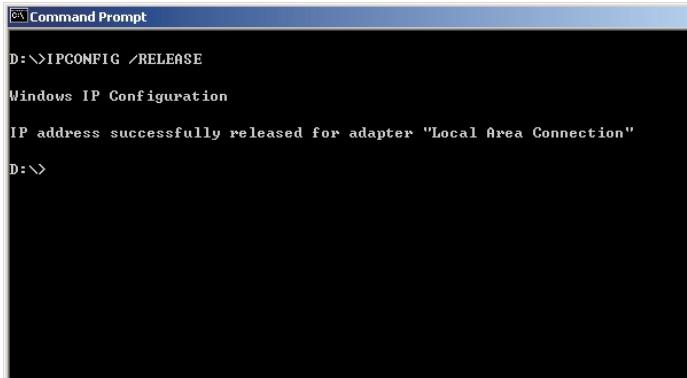

1. Dans la fenêtre qui s'affiche, tapez " IPCONFIG /RELEASE " et appuyez sur la touche.
2. Tapez " IPCONFIG /RENEW" et appuyez sur la touche. Vérifiez que votre adresse IP est maintenant 192.168.2. xxx (2 à 254), votre masque de sous-résse

1. Tapez "EXIT" et appuyez sur.

Étape 1. configuration des paramètres tcp/ip

Après avoir procédé à l'installation matérielle, vous devez configurer votre ordinateur pour la connexion à votre routeur Barricade sans fil. Vous devez également déterminer de chaque manière votre Fournisseur d'Accès Internet vous attribue votre adresse IP. De nombreux Fournisseurs d'Accès Internet attribuent ces numéros de façon automatique à l'aide d'une technologie réseau connue sous le nom de protocole DHCP (Dynamic Host Configuration Protocol). D'autres fournissent une adresse IP et des numéros associés, que vous devez entrer manuellement. Il s'agit alors d'une adresse IP statique. La manière dont votre fournisseur attribue cette adresse IP détermine la façon dont vous devrez configurer votre ordinateur.

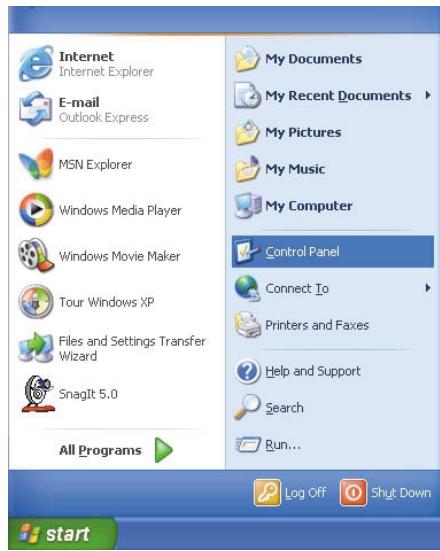

1. Depuis le Bureau Windows, cliquez sur le bouton " Start " (Démarrer). Choisissez " Control Panel " (Panneau de configuration).

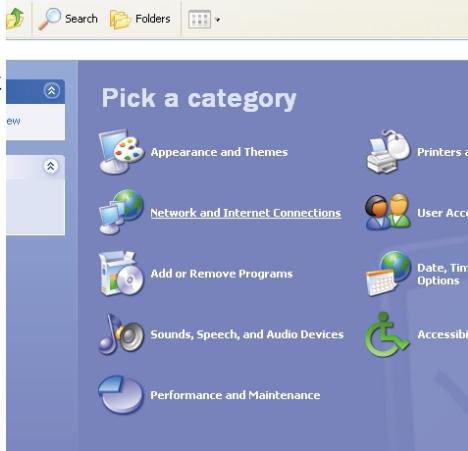

1. Sélectionnez l'icône " Network and Internet Connections " (Réseau et connexions Internet), puis cliquez sur l'icône " Network Connections " (Connexions réseau).

1. Double-cliquez sur " LAN or High-Speed Internet" (Réseau local ou Internet rapide).

1. Cliquez sur "Properties" (Propriétés).

1. Double-cliquez sur "Internet Protocol (TCP/IP)" (Protocole Internet (TCP/IP)).

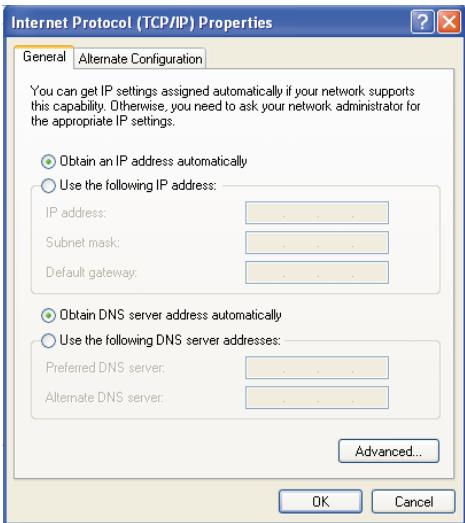

1. Toutes les informations que vous devez se trouver dans la boîte de dialogue "Internet Protocol (TCP/IP) Properties" (Propriétés de Protocole Internet (TCP/IP)). Notez ces informations sur les lignes ci-après.

Si les options " Obtain an IP address automatically " (Obtenir une adresse IP automatiquement) et " Obtain DNS server address automatically "

(Obtenir les adresses des serveurs DNS automatique) sont sélectionnées, votre ordinateur est déjà configuré pour DHCP. Cliquez sur "Cancel" (Annuler) pour fermer chaque fenêtre et passez à l'objet 2, "Déactivation du proxy HTTP".

1. Sélectionnez "Obtain an IP address automatically" (Obtenir une adresse IP automatique) puis "Obtain DNS server address automatically" (Obtenir les adresses des serveurs DNS automatique). Cliquez ensuite sur "OK". Cliquez sur "OK" ou "Close" (Fermer) pour fermer chaque fenêtre.

Paramètres de configuration tcp/ip

Adresse IP	________.________.________.
Masque de sous-réseau	________.________.________.
Serveur DNS principal	________.________.________.
Serveur DNS seconde	________.________.________.
Passerelle par défaut	________.________.________.

Étape 2. désactivation du proxy HTTP

Vous devez vérifier que la fonctionnalité "Proxy HTTP" de votre navigateur Web est désactivée. Cela est nécessaire pour que votre navigateur Web puisse afficher les pages de configuration de votre routeur Barricade sans fil. Les étapes ci-dessous concernent Internet Explorer et Netscape. Désignez le navigateur utilisé et suivez les étapes appropriées.

1. Ouvrez Internet Explorer et cliquez sur le bouton Stop " (Arrêter). Cliquez sur " Tools " (Outils), puis sur " Internet Options " (Options Internet).

1. Dans la fenêtre qui s'affiche, cliquez sur l'onglet " Connections" (Connexions). Cliquez ensuite sur le bouton " LAN Settings... " (Paramétres LAN).
2. Désactive toutes les cases à cocher.
3. Cliquez "OK", puis de nouveau sur "OK" pour fermer la fenêtre "Internet Options" (Options Internet).

Étape 3. lecture des paramètres IP depuis votre routeur barricade sans fil

Maintenant que vous avez configuré votre ordinateur pour la connexion à votre routeur Barricade sans fil, il est nécessaire de lui indiquer les nouveaux paramètres réseau. En libérant les anciens paramètres IP et en les remplaçant par ceux de votre routeur Barricade sans fil, vous pouvez également vérifier que vous avez correctement configuré votre ordinateur.

1. Depuis le Bureau Windows, cliquez sur " Start " (Démarrer), sur " Programs " (Programmes), sur " Accessories " (Accessoires), puis sur " Command Prompt " (Invite de commandes).

1. Dans la fenêtre qui s'affiche, tapez " IPCONFIG /RELEASE " et appuyez sur la touche.

1. Tapez " IPCONFIG /RENEW " et appuyez sur la touche. Vérifiez que votre adresse IP est maintenant 192.168.2. xxx (2 à 254), votre masque de sous-réseau 255.255.255.0 et votre passerelle par défaut 192.168.2.1. Ces valeurs attestent du fonctionnement de votre routeur Barricade sans fil.

1. Tapez " EXIT " et appuyez sur pour fermer la fenêtre " Command Prompt " (Invite de commandes).

Étape 1. configuration des paramètres tcp/ip

Après avoir procédé à l'installation matérielle, vous devez configurer votre ordinateur pour la connexion à votre routeur Barricade sans fil. Vous devez déterminer de chaque manière votre Fournisseur d'Accès Internet vous attribue votre adresse IP. De nombreux Fournisseurs d'Accès Internet attribuent ces numéros de façon automatique à l'aide d'une technologie réseau connue sous le nom de protocole DHCP (Dynamic Host Configuration Protocol). D'autres fournissent une adresse IP et des numéros associés, que vous devez entrer manuellement. Il s'agit alors d'une adresse IP statique. La manière dont votre fournisseur attribue votre adresse IP détermine la façon dont vous devrez configurer votre ordinateur.

Voici comment professionnel :

1. Depuis le Bureau Windows, cliquez sur "Start/Settings/Control Panel" (Démarrer/Paramètres/Panneau de configuration).

1. Double-cliquez sur l'icône "Network" (Réseau).

1. Cliquez sur l'onglet "Protocols" (Protocoles).
2. Double-cliquez sur " TCP/IP Protocol " (Protocole TCP/IP).
3. Cliquez sur l'onglet " IP Address " (Adresse IP).
4. Dans la liste déroulante des cartes, assurez-vous que votre carte Ethernet est sélectionnée.

1. Si l'option "Obtenir automatiquement une adresse IP" est activée, votre ordinateur est déjà configuré pour DHCP. Cliquez sur "Annuler" pour fermer chaque fenêtre et passez à l'étape 2, "Désactivation du proxy HTTP". Dans la boîte de dialogue "Propriétés TCP/IP", cliquez sur l'onglet "Adresse IP" afin de repérer votre adresse IP, votre masque de sous-réseau et votre passerelle par défaut. Notez ces valeurs sur les lignes

1. Cliquez sur l'onglet "DNS" pour voir quels sont les serveurs DNS principal et secondaire. Notez ces valeurs dans le tableau ci-après.
2. Après avoir noté vos paramètres IP, cliquez sur l'onglet " IP address " (Adresse IP). Activez l'option " Obtain IP address automatically " (Obtenir automatiquement une adresse IP), puis cliquez sur " OK ". Cliquez de nouveau sur " OK " pour fermer la fenêtre " Network " (Réseau).
3. Windows peut alors copier des fichiers et vous demander de redémarrer votre système. Cliquez sur "Yes" (Oui) ; votre ordinateur redémarre.

Paramètres de configuration tcp/ip

Adresse IP	__________
Masque de sous-réseau	__________
Serveur DNS principal	__________
Serveur DNS secondaire	__________
Passerelle par défaut	__________

Étape 2. déactivation du proxy HTTP

Vous devez vérifier que la fonctionnalité "Proxy HTTP" de votre navigateur Web est désactivée. Cela est nécessaire pour que votre navigateur Web puisse afficher les pages de configuration du routeur Barricade sans fil. Les étapes ci-dessous concernent Internet Explorer et Netscape. Déterminez le navigateur utilisé et suivez les étapes appropriées.

1. Ouvrez Internet Explorer. Cliquez sur " Tools " (Outils), puis sur " Internet Options " (Options Internet).

1. Dans la fenêtre qui s'affiche, cliquez sur l'onglet "Connections" (Connexions). Cliquez ensuite sur "LAN Settings" (Paramètres LAN).

1. Désactive toutes les cases à cocher.
2. Cliquez sur " OK ", puis de nouveau sur " OK " pour fermer la fenêtre " Internet Options " (Options Internet).

1. Ouvrez Netscape. Cliquez sur " Edit " (Édition), puis sur " Preferences... " (Préférences).

1. Dans la fenêtre qui s'affiche, sous "Category" (Catégorie), double-cliquez sur "Advanced" (Avancées), puis cliquez sur "Proxies" (Proxy). Activez l'option "Direct connection to the Internet" (Connexion directe à Internet). Cliquez sur "OK".

Étape 3. lecture des paramètres IP depuis votre routeur barricade sans fil

Maintenant que vous avez configuré votre ordinateur pour la connexion à votre routeur Barricade sans fil, il est nécessaire de lui indiquer les nouveaux paramètres réseau. En libérant les anciens paramètres IP et en les remplaçant par ceux de votre routeur Barricade sans fil, vous pouvez également vérifier que vous avez correctement configuré votre ordinateur.

1. Depuis le Bureau Windows, cliquez sur "Start/Programs/Command Prompt" (Démarrer/Programmes/Invite de commandes).
2. Dans la fenêtre qui s'affiche, tapez "IPCONFIG /RELEASE" et appuyez sur la touche.

1. Tapez " IPCONFIG /RENEW " et appuyez sur la touche. Vérifiez que votre adresse IP est maintenant 192.168.2. xxx, votre masque de sous-réseau 255.255.255.0 et votre passerelle par défaut 192.168.2.1. Ces valeurs attestent du fonctionnement du routeur Barricade sans fil.

1. Tapez " EXIT " et appuyez sur pour fermer la fenêtre " Command Prompt " (Invite de commandes).

Configuration de votre ordinateur macintosh

Vous noterez peut-être que les instructions de ce manuel ne correspondent pas exactement à votre écran. En effet, ces étapes et les captures d’écran ont été effectuées sous Mac OS 8.5. Mac OS 7. x et les systèmes ultérieurs sont tous très similaires, mais peuvent ne pas être identiques à Mac OS 8.5.

Étape 1. configuration des paramètres tcp/ip

Après avoir procédé à l'installation matérielle, vous devez configurer votre ordinateur pour la connexion au routeur Barricade sans fil. Vous devez déterminer de chaque manière votre Fournisseur d'Accès Internet vous attribue une adresse IP. De nombreux Fournisseurs d'Accès Internet attribuent cependant de façon automatique à l'aide d'une technologie réseau connue sous le nom de protocole DHCP (Dynamic Host Configuration Protocol). D'autres fournissent une adresse IP et des numéros associés, que vous devez entrer manuellement. Il s'agit alors d'une adresse IP statique. La manière dont votre fournisseur attribue une adresse IP détermine la façon dont vous devrez configurer votre ordinateur.

Voici comment procéder :

1. Déroulez le menu Apple. Cliquez sur " Control Panels " (Panneaux de configuration), puis sélectionnez " TCP/IP ".

1. Dans la boîte de dialogue qui s'affiche, vérifie que l'option " Ethernet " est sélectionnée dans la zone " Connect via: " (Se connecter via).

Si l'option " Using DHCP Server " (Utiliser un serveur DHCP) est sélectionnée dans la zone " Configure " (Configuration), votre ordinateur est déjà configuré pour DHCP. Fermez la boîte de dialogue TCP/IP et passez à l'étape 2, " Désactivation du proxy HTTP".

1. Toutes les informations que vous doivent noter se trouvent dans la boîte de dialogue " TCP/IP ". Notez ces informations sur les lignes ci-après.
2. ÀpRES avoir noté vos paramètres IP, SéLECTIONnez l'option " Using DHCP Server " (Utiliser un serveur DHCP) dans la zone " Configure " (Configuration), puis fermez la fenêtre.

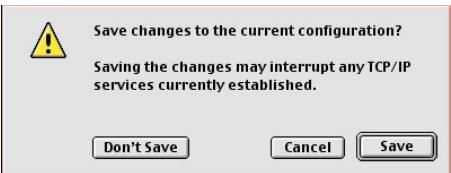

3. Un message apparait et vous êtes invité à enregistrer vos paramètres TCP/IP. Cliquez sur "Save" (Enregistrer).

Paramètres de configuration tcp/ip

Adresse IP	__________
Masque de sous-réseau	__________
Routeur	__________
Serveur DNS	__________

Étape 2. désactivation du proxy HTTP

Vous devez vérifier que la fonctionnalité "Proxy HTTP" de votre navigateur Web est désactivée. Cela est nécessaire pour que votre navigateur Web puisse afficher les pages de configuration du routeur Barricade sans fil. Les étapes ci-dessous concernent Internet Explorer et Netscape. Désignez que le navigateur utilisé et suivez les étapes appropriées.

1. Ouvrez Internet Explorer. Cliquez sur "Edit/Preferences" (Edition/Préférences).

1. Dans la boîte de dialogue qui s'affiche, sous "Network (Réseau)", sélectionnez "Proxies (Serveur proxy)".
2. Désactive toutes les cases à cocher, puis clique sur "OK".

1. Ouvrez Netscape. Cliquez sur "Edit/Preferences" (Édition/Préférences).

File	Edit	View	Go	Favor
Back	Cut		96X
	Copy		96C
	Paste		96V
	Clear
Address:	Select All		96A
Maro	Find...		96F
	Find Again		96G
	Preferences...		96;

1. Dans la colonne "Category" (Catégorie), sélectionnez "Advanced" (Avancées). Dans la zone "Advanced" (Avancées), sélectionnez "Proxies" (Serveur proxy).

(Connexion directe à Internet), puis cliquez sur "OK".

Étape 3. lecture des paramètres IP depuis votre routeur barricade sans fil

Maintenant que vous avez configuré votre ordinateur pour la connexion à votre routeur Barricade sans fil, il est nécessaire de lui indiquer les nouveaux paramètres réseau. En libérant les anciens paramètres IP et en les remplaçant par ceux de votre routeur Barricade sans fil, vous pouvez également vérifier que vous avez correctement configuré votre ordinateur.

1. Déroulez le menu Apple. Cliquez sur "Control Panels" (Panneaux de configuration), puis sur "TCP/IP".

1. Vos nouveaux

parametes

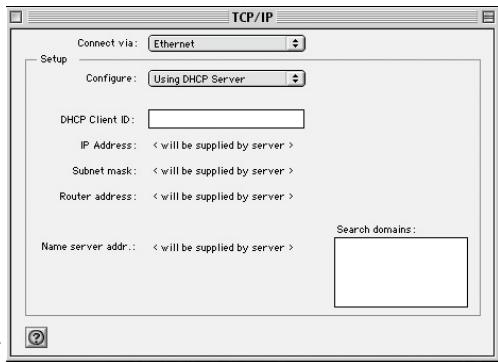

apparaissant dans la fenêtre "TCP/IP".

Vérifiez que votre adresse IP est maintenant

192.168.2. xxx, YOUR masque de sousreseau 255.255.255.0

et votre passerelle par défaut 192.168.2.1.

Ces valeurs attestent du fonctionnement de leur routeur Barricade sans fil.

1. Fermez la fenêtre TCP/IP.

Affectation IP dynamique via un serveur DHCP

Activez l'option "Obtenir automatiquement une adresse IP" sous l'onglet "Adresse IP". N'entrez aucune valeur sous l'onglet "Passerelle" et activez l'option "Déactiver DNS" sous l'onglet "Configuration DNS". Ces paramètres sont automatiquement configurés par le serveur DHCP. Cliquez sur "OK", puis redémarrez le système pour que les modifications prennent effet.

Configuration IP manuelle

1. Activez l'option " Specify an IP address " (Spécifier une adresse IP) sous l'onglet " IP Address " (Adresse IP). Entrez une adresse IP en fonction du réseau par défaut 192.168.2. x (ou x est compris entre 2 et 254), puis utilisez 255.255.255.0 pour le masque de sous-réseau.
2. Sous l'onglet " Gateway " (Passerelle), ajoutez l'adresse IP du routeur Barricade sans fil (par défaut : 192.168.2.1) dans la zone " New gateway " (Nouvelle passerelle) et cliquez sur " Add " (Ajouter).
3. Sous l'onglet "DNS Configuration" (Configuration DNS), ajoutez l'adresse IP du routeur Barricade sans fil et cliquez sur "Add" (Ajouter). Les requêtes DNS seront automatiquement relayées au(x) serveur(s) DNS offert(s) par votre Fournisseur d'Accès Internet. Par ailleurs, vous pouvez ajouter des serveurs DNS spécifiques dans la zone "DNS Server Search Order" (Ordre de recherche DNS), puis cliquer sur "Add" (Ajouter).

1. Une fois la configuration TCP/IP terminée, cliquez sur "OK", puis redémarrez l'ordinateur. Configurez ensuite d'autres postes du réseau local en suivant les procédures décrites ci-dessus.

Vérification de la connexion tcp/ip

Après avoir installé le protocole de communication TCP/IP et configuré une adresse IP sur le même réseau que celui du routeur Barricade sans fil, utilisez la commande "Ping" pour vérifier si votre ordinateur est correctement connecté au routeur Barricade sans fil. L'exemple ci-après indique comment la procédure Ping peut être exécutée dans une fenêtre MS-DOS. En premier lieu, lancez la commande

" Ping " suivante : ping 192.168.2.1

Si un message similaire au suivant s'affiche :

Reply from 192.168.2.1: bytes=32 time=2ms TTL=64 (Réponse de 192.168.2.1 : octets=32 temps=2 ms Durée de vie=64), une liaison entre votre ordinateur et le routeur Barricade sans fil a été établie. Si le message suivant apparait :

Pinging 192.168.2.1 with 32 bytes of data: Request timed out. Pinging 192.168.2.1 with 32 bytes of data (Envoi d'une requête "ping" sur 192.168.2.1 avec 32 octets de données):

Expiration du début d'attente de la requête (Request timed out), il se peut qu'un incident se soit produit lors de la procédure d'installation. Vérifief les éléments suivants dans l'ordre indiqué

1. Le câble Ethernet est-il correctement connecté entre le routeur Barricade sans fil et l'ordinateur ?

Le témoin lumineux LAN (Réseau local) du routeur Barricade sans fil et le témoin Link (Liaison) de la carte réseau de votre ordinateur doivent être allumés.

1. Le protocole TCP/IP est-il correctement configuré sur votre ordinateur? Si l'adresse IP du routeur Barricade sans fil est 192.168.2.1, celle de votre ordinateur doit être comprise entre 192.168.2.2 et 192.168.2.254 et celle de la passerelle par défaut doit être 192.168.2.1.

Si la commande Ping du routeur Barricade sans fil aboutit, vous êtes prêt à vous connecter à Internet!

ANNEXE A : dépannage

La présente annexe décrit les incidents les plus courants que vous pouvez rencontrer, ainsi que les solutions possibles. Le routeur Barricade sans fil peut aisément être contrôlé via les témoins lumineux de son panneau avant pour l'identification des incidents. Si vous ne pouvez pas résoudre les incidents de connexion après avoir vérifié les témoins lumineux, reportez-vous aux autres sections du tableau ci-après.

Tableau de dépannage

Symptôme	Action
Témoins lumineux
Le tímein Power (Alimentation) est éteint	L'alimentation électrique extérieure est défaillante ou déconnectée.
	Vérifiez les connexions entre le routeur Barricade sans fil, l'alimentation externe et la prise murale.
	Si le tímein d'alimentation ne s'allume pas lorsque le cordon d'alimentation est branché, il se peut qu'un incidente se soit produit au niveau de la prise secteur, du cordon d'alimentation ou de l'alimentation externe.
	Si l'appareil s'accrite en cours de fonctionnement, vérifiez l'état des connexions, ainsi que l'absence de perte d'énergie ou de surtension au niveau de la prise secteur.
	Si l'accident ne peut être isolé, il se peut que l'alimentation externe soit défectueuse. Dans ce cas, prenez contact avec le service d'assistance technique de SMC.

Tableau de dépannage

Symptôme	Action
Témoins lumineux
Le tímein Link (Liaison) est étéeint	Vérifiez que le routeur Barricade sans fil et le pérophérique relié sont sous tension. Assurez-vous que le cable est branché au routeur et au pérophérique correspondant. Vérifiez que le type de cable approprié est utilisé et que sa longueur n'excède pas les limites indiquées. Assurez-vous que l'interface reseau du pérophérique connecté est configurée pour la vitesse de communication et pour le mode duplex appropriés. Vérifiez que l'adaptateur du pérophérique raccordé et les branchements ne sont pas défectueux. Si nécessaire, remplacez les adaptateurs ou les cables défectueux.

Tableau de dépannage

Symptôme	Action
Problèmes de connexion réseau
Il est impossible d'atteindre le routeur Barricade sans fil avec la commande Ping à partir du réseau local connecté, ou le routeur ne parvient à atteindre chaque péripérisque du réseau local connecté avec la commande Ping.	Vérifiez que les adresses IP sont correctement configurées.Pour la plupart des applications, vous doivent utiliser la fonction DHCP du routeur Barricade sans fil pour attribuer dynamiquement des adresses IP aux postes clients du réseau local. Toutefois, si vous configurer manuellement des adresses IP dans le réseau local, vérifiez que la même adresse réseau (composant réseau de l'adresse IP) et le même masque de sous-résseau sont utilisés pour le routeur Barricade sans fil et les péripérisques du réseau local.Assurez-vous que le péripérisque auquel vous souhaitez appliquer la commande Ping (et celui à partir duquel vous exécutez cette commande) a été configuré pour TCP/IP.

Tableau de dépannage

Symptôme	Action
Incidents d'administration
Impossibilité de se connecter à l'aide du navigateur Web	Vérifiez que vous avez configuré le routeur Barricade sans fil avec une adresse IP, un masque de sous-résseau et une passerelle par défaut corrects.
	Vérifiez que vous disposez d'une connexion réseau valide avec le routeur Barricade sans fil et que le port que vous utilisez n'a pas été désactivé.
	Contrôlez le câblage réseau entre la station d'administration et le routeur Barricade sans fil.
Oubli ou perte du mot de passer	Appuyez sur le bouton Reset (Réinitialiser) du panneau arrêté (en le maintainant enforcé pendant au moins cinq secondes) pour restaurer les paramètres par défaut.
	Vérifiez que le cable parallelle entre le routeur Barricade sans fil et l'imprimante est connecté et en bon état

Incidents d'administration

L'imprimante ne parvient pas à imprimer ou imprime des caractères incompréhensibles

Vérifie que le cable parallelle entre le routeur Barricade sans fil et l'imprimante est connecté et en bon état

Cable ethernet

Types de câble et spécifications

Câble	Type	Longueur max.	Connecteur
10BASE-T	UTP cat. 3, 4 ou 5 100 ohms	100 m	RJ-45
100BASE-TX	UTP cat. 5 100 ohms	100 m	RJ-45

Attention :

ne raccordez PAS de prise téléphonique à un port RJ-45.

Utilisez uniquement des câbles à paire torsadée dotés de connecteurs RJ-45 conformes aux normes FCC.

Pour les connexions Ethernet 10BASE-T et 100BASE-TX, le cable doit comporter au moins deux paires de fils. Chaque paire de fils est identifiée par une couleur particulière. Par exemple, une paire peut être rouge, tandis que l'autre sera rouge avec des bandes blanches. Un connecteur RJ-45 doit également être présent aux deux extrémités du cable.

La figure B-1 illustre la numérotation des broches du connecteur RJ-45. Veillez à maintenir les connecteurs dans le même sens lorsque vous connectez les fils aux broches.

Cable direct Brochage d'un câble direct à connecteur RJ-45

Extrémité 1	Extrémité 2
1 (TD+)	1 (TD+)
2 (TD-)	2 (TD-)
3 (RD+)	3 (RD+)
6 (RD-)	6 (RD-)

Les broches 4, 5, 7 et 8 ne sont pas connectées.

Câble croisé Brochage d'un câble croisé à connecteur RJ45

Extrémité 1	Extrémité 2
1 (TD+)	3 (RD+)
2 (TD-)	6 (RD-)
3 (RD+)	1 (TD+)
6 (RD-)	2 (TD-)

Les broches 4, 5, 7 et 8 ne sont pas connectées.

Brochage du port RJ-45

Broche	Nom du signal MDI*	Nom du signal MDI-X*
1	Transmit Data (Transmission de données) (TD+)	Receive Data (Réception de données) (RD+)
2	Transmit Data (Transmission de données) (TD-)	Receive Data (Réception de données) (RD-)
3	Receive Data (Réception de données) (RD+)	Transmit Data (Transmission de données) (TD+)
6	Receive Data (Réception de données) (RD-)	Transmit Data (Transmission de données) (RD-)

Les broches 4, 5, 7 et 8 ne sont pas connectées.

• Les signes " + " et " - " représentent la polarité des fils composant chaque paire.

Figure B-1. Numéros des broches d'un connecteur RJ-45

ANNEX C spécifications

IEEE 802.3 10BaseT Ethernet IEEE 802.3u 100BaseTX FastEthernet

10BASE-T/100BASE-TX RJ-45 port
