Type de connexion	Ethernet sans fil
Fréquence	2.4 GHz
Norme sans fil	Non précisé
Vitesse de transmission	Non précisé
Interface	Ethernet
Alimentation	Non précisé
Portée	Non précisé
Sécurité	Non précisé
Compatibilité	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Installation	Plug and play
Utilisation	Réseau local sans fil
Manuel utilisateur	Inclus
Marque	Non précisé

FOIRE AUX QUESTIONS - 2671W SMC

Comment réinitialiser le SMC 2671W aux paramètres d'usine ?

Pour réinitialiser le SMC 2671W, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes jusqu'à ce que le voyant d'alimentation clignote.

Pourquoi mon SMC 2671W ne se connecte-t-il pas à Internet ?

Vérifiez que votre modem fonctionne correctement et que tous les câbles sont bien branchés. Redémarrez le SMC 2671W et le modem pour tenter de rétablir la connexion.

Comment changer le mot de passe Wi-Fi du SMC 2671W ?

Connectez-vous à l'interface d'administration du SMC 2671W en entrant l'adresse IP dans votre navigateur. Allez dans les paramètres Wi-Fi et modifiez le mot de passe dans la section correspondante.

Les voyants du SMC 2671W ne s'allument pas, que faire ?

Vérifiez que l'appareil est correctement branché sur une prise électrique fonctionnelle. Si le problème persiste, essayez d'utiliser un autre câble d'alimentation.

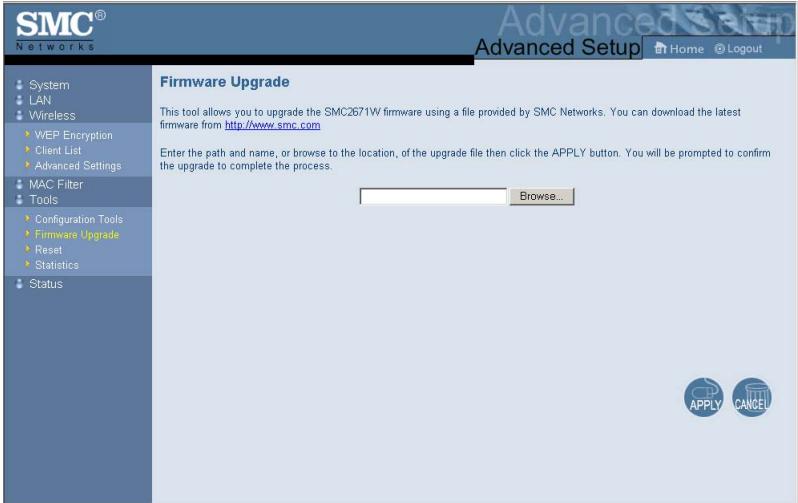

Comment mettre à jour le firmware du SMC 2671W ?

Accédez à l'interface d'administration via un navigateur, allez dans la section 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version.

Puis-je utiliser le SMC 2671W avec un routeur tiers ?

Oui, le SMC 2671W peut être utilisé avec un routeur tiers. Assurez-vous de configurer correctement les paramètres de réseau pour éviter les conflits d'adresses IP.

Comment résoudre des problèmes de portée Wi-Fi avec le SMC 2671W ?

Assurez-vous que le SMC 2671W est placé dans un endroit central et dégagé. Évitez les obstacles comme les murs épais ou les appareils électroniques qui peuvent interférer avec le signal.

Que faire si je ne peux pas accéder à l'interface d'administration du SMC 2671W ?

Vérifiez que votre appareil est connecté au SMC 2671W. Essayez d'utiliser un autre navigateur ou réinitialisez l'appareil si nécessaire.

MODE D'EMPLOI 2671W SMC

Manuel d'utilisation

Un produit de la ligne de solutions EZ de SMC économiques et destinées aux groupes de travail

Module ethernet sans fil EZ connect™ 2.4ghz... 1

Contenu du coffret 2

Description du matériel 3

Contextes d'utilisation 4

Témoins lumineux 5

Configuration requise 6

Configuration système 9

Utilisation d'IPCONFIG 12

Installation et configuration de l'utilitaire. 13

Utilisation de l'utilitaire de configuration 14

Configuration de l'utilitaire 15

Système 15

Configuration IP 17

Statistiques 18

Fonctionnement sans fil 19

Sécurité 22

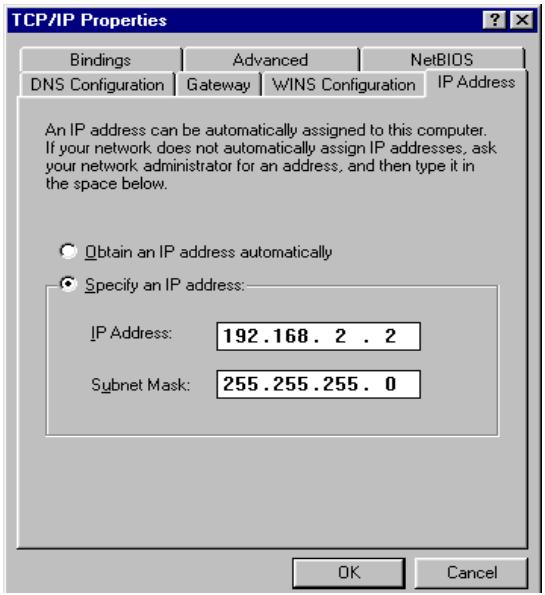

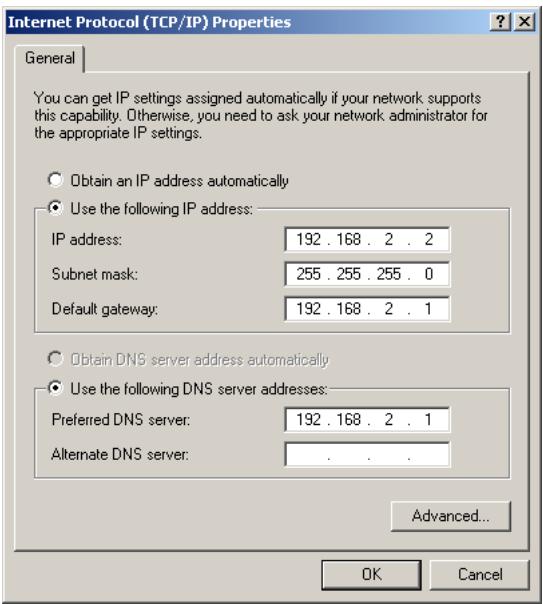

Configuration de votre adresse IP 27

Windows 98/Me 27

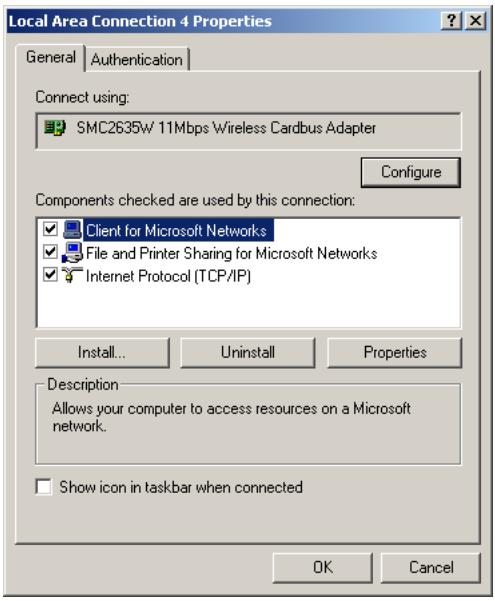

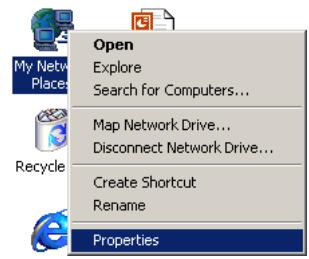

Windows 2000 30

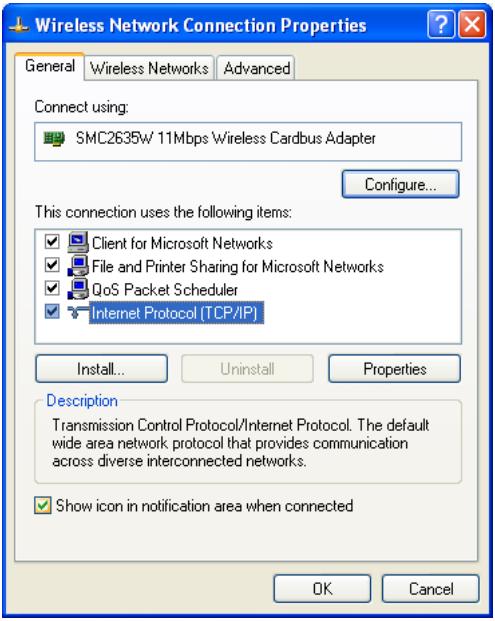

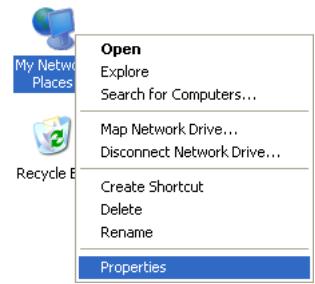

Windows XP 32

Administration par interface web 35

Configuration du navigateur 35

Table des matières

Désactivation de la connexion du proxy 35

Internet Explorer (version 5.5 ou ultérieure) dans Microsoft Windows 35

Internet Explorer dans Macintosh 36

Exploration de l'interface Web 36

Modification de la configuration 36

Système 38

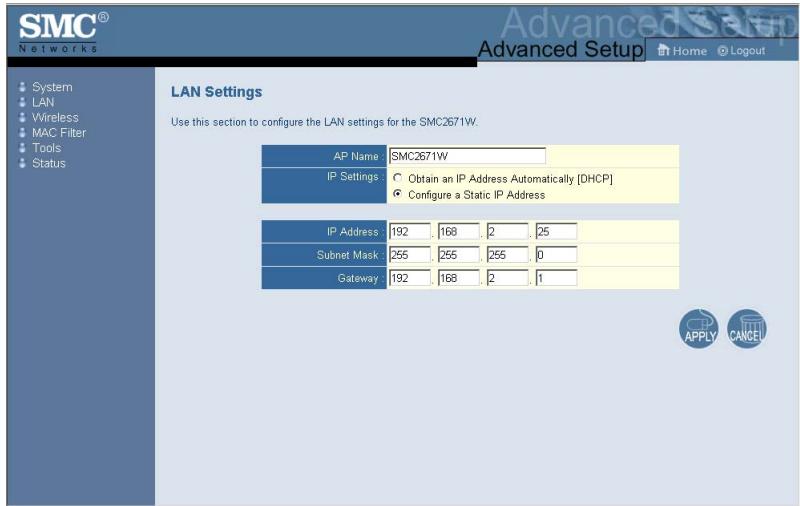

LAN (Réseau local) 39

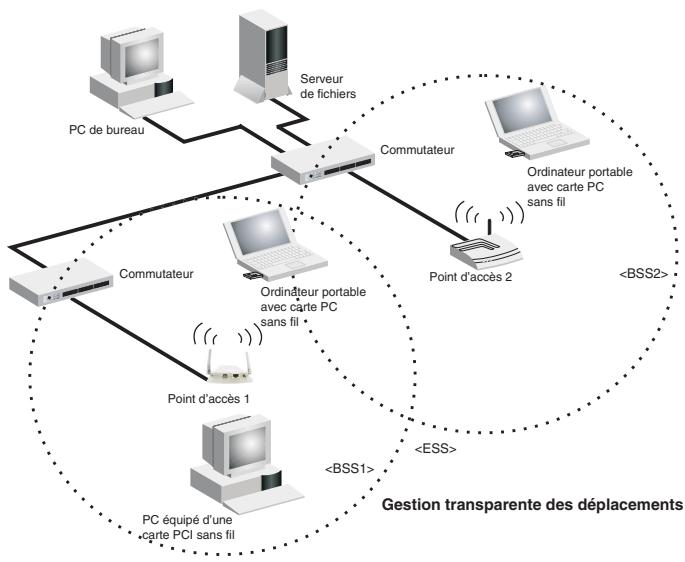

Configuration et planification du réseau

Topologies de réseau 55

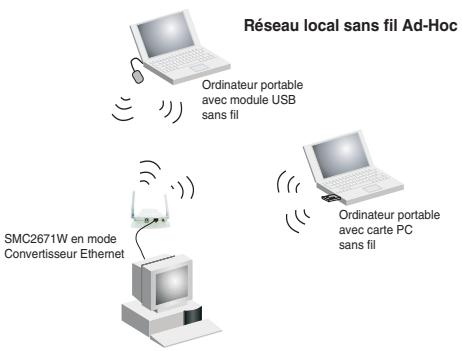

Réseau local sans fil Ad-Hoc (occasional) 55

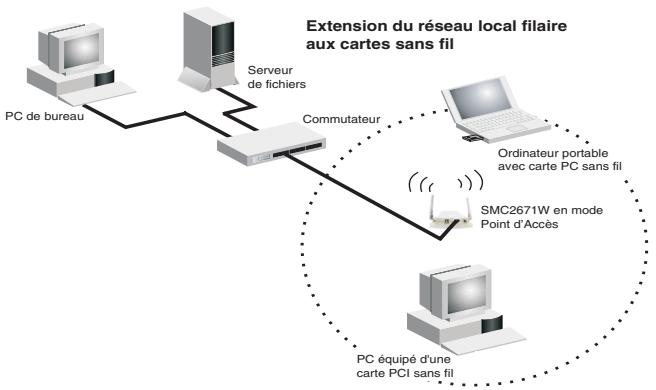

Réseau local sans fil de type Infrastructure 56

Réseaux locaux sans fil de type infrastructure pour les PC sans fil mobiles 57

Un réseau local sans fil avec accès Internet 59

Dépannage 61

Produits sans fil de SMC Networks conformes à la norme 802.11b - Table des distances maximales 62

Le module Ethernet sans fil EZ Connect™ 2.4GHz de SMC (SMC2671W) peut fonctionner comme :

• Une carte Ethernet, fournissant une connexion sans fil via une connexion RJ-45 à des périphériques tels que la console Xbox de Microsoft et des périphériques Ethernet. Un point d'accès IEEE 802.11b standard.
• Un module sans fil d'extension de portée, permettant d'étendre la zone de couverture d'un autre module SMC2671W configuré pour fonctionner en mode point d'accès.

Cette solution offre une connectivité sans fil rapide et fiable, tout en autorisant des économies très importantes par rapport aux réseaux locaux filaires (elle élimine les coûts induits par la maintenance à long terme du câblage). Pour commencer à travailler en réseau, il vous suffit d'installer autant de points d'accès sans fil que nécessaire pour couvrir la zone du réseau, puis de brancher des modules sans fil aux ordinateurs portables ou d'installer des cartes sans fil dans les ordinateurs de bureau.

En utilisant ce module avec les modules sans fil EZ Connect™ de SMC, vous pouvez créer un réseau qui s'intégrera de façon transparente à des réseaux locaux Ethernet. De plus, le déplacement ou l'extension de votre réseau est aussi simple que le déplacement ou l'installation de points d'accès supplémentaires, puisqu'il n'existe aucun câble.

Contenu du coffret

Le coffret du module Ethernet sans fil EZ Connect™ 2.4GHz contient :

• Un module Ethernet sans fil EZ Connect™ 2.4GHz (SMC2671W).
• Un cordon d'alimentation 5 V CC.
• Un CD-ROM d'installation contenant le présent manuel d'utilisation, l'assistant EZ Installation Wizard et l'utilitaire.
• Un câble RJ-45.

Enregistrez ce produit et mettez à jour sa garantie sur le site Web de SMC à l'adresse www.smc.com ou www.smc-europe.com.

Si l'un de ces éléments est absent ou endommagé, contactez immédiatement votre revendeur. Si possible, conservez le carton et les emballages d'origine dans le cas d'un éventuel retard du produit.

Description du matériel

Le module Ethernet sans fil permet de se connecter en mode Half-Duplex à 1, 2, 5,5 et 11 Mbps à des réseaux Ethernet. Ce périphérique est entièrement compatible avec les réseaux sans fil CSMA/CA DSSS à 2,4 GHz conformes à la norme IEEE 802.11b. Il peut être connecté via une connexion RJ-45 à des consoles de quelques telles que GameCube de Nintendo, Xbox de Microsoft, PlayStation II de Sony et à des unités équipées d'Ethernet. Il peut également fonctionner en tant que point d'accès IEEE 802.11b ou en tant que module d'extension de portée (voir Introduction à la page 1).

Figure 1. Panneau arrière

Élément	Description
Connecteur d'alimentation	Branchez sur cette prise le cordon d'alimentation fourni. Avertissement : L'utilisation d'un cordon d'alimentation inapproprié peut endommager votre module.
Port de réseau local	Port Fast Ethernet (RJ-45). Connectez un périhérique de votre réseau local à ce port (par exemple, un ordinateur, un concentrateur ou un commutateur).
Commutateur MDI/MDIX	Appuyez sur le commutateur pour vous connecter à un périhérique réseau à l'aide d'un cable à paire torsadée direct ; sinon, connectez-vous au périhérique réseau avec des ports de station (MDI-X) aux deux extrémités au moyen d'un câblage croisé.

Remarque: Si vous utilisez le bouton [RELOAD] (Restaurer) du bas, le module Ethernet sans fil réinitialise l'alimentation. Si vous maintenez ce bouton enfoncé pendant plus de 5 secondes, tous les témoins lumineux s'allument et les paramètres par défaut sont restaurés.

Contextes d'utilisation

Les produits sans fil EZ Connect™ offrent aux clients Ethernet sans fil des accès réseau rapides, fiables et économiques pour les contextes d'utilisation suivants.

• Systèmes de vidéo Accès Internet sans fil pour les utilisateurs de systèmes de vidéo tels que GameCube de Nintendo, Xbox de Microsoft et PlayStation 2 de Sony.
• Accès distant aux informations du réseau d'entreprise Messagerie, transfert de fichiers et émulation de terminal.
• Environnements difficiles à câbler

Monuments historiques ou bâtiments ancients, locaux contenant de l'amianté et zones ouvertes dans lesquelles le câblage est difficile à mettre en œuvre.

• Environnements en perpétuelle mutation

Distributeurs, fabricants et banques qui réaménagent fréquemment l'espace de travail ou changent de site.

• Réseaux locaux provisoires pour couvrir des projets ponctuels ou absorber les pics de charge. Salons professionnels, expositions et chantiers de construction pour lesquels seule une installation temporaire est nécessaire. Distributeurs, compagnies aériennes et maritimes, qui ont besoin de postes de travail supplémentaires pour absorber les pics de charge. Auditeurs qui doivent utiliser des groupes de travail sur les sites des clients.
• Accès aux bases de données par les employés mobiles Médecins, personnel médical, commerciaux, employés de bureau, qui accèdent aux bases de données au cours de leurs déplacements dans un hôpital, un magasin, un bureau ou un bâtiment.
• Télétravailleurs

Télétravailleurs ayant besoin d'installer rapidement et facilement un petit réseau d'ordinateurs.

Témoins lumineux

Le module Ethernet sans fil comporte trois témoins lumineux. Ces témoins sont décrits dans l'illustration et le tableau qui suivent.

Figure 2. Panneau avant

Témoin	État	Description
TX/RX (Liaison sans fil)	Clignotant (Vert)	Le pérophérique transmet ou recoit des données par l'intémédiaire de liaisons sans fil.
LINK/ACT (État Ethernet)	Allumé (Orange)	Le pérophérique a établi une liaison Ethernet 10 Mbps valide.
	Allumé (Vert)	Le pérophérique a établi une liaison Ethernet 100 Mbps valide.
	Clignotant	Le pérophérique transmet ou recoit des données sur le réseau local Ethernet.
PWR (Alimentation)	Allumé (Rouge)	Le pérophérique est alimenté.

Configuration requise

Avant d'installer le module Ethernet sans fil, assurez-vous de disposer des éléments suivants:

• Une prise secteur CA (100~240 V, 50~60 Hz).
• Un port RJ-45 (UTP) disponible sur un concentrateur ou commutateur Ethernet.
• Des modules Ethernet sans fil compatibles 802.11b avec les protocoles TCP/IP installés.
• Le protocole réseau TCP/IP installé sur chaque ordinateur nécessitant un accès à Internet.
• Un navigateur Web, tel que Microsoft Internet Explorer version 5.5 ou ultérieure, installé sur un ordinateur de votre site pour la configuration du module Ethernet sans fil.

Installation du matériel

1. Sélectionnez le site. Choisissez un emplacement pour votre module Ethernet sans fil. Le meilleur emplacement est généralement le centre de votre zone de couverture sans fil, si possible en vue de tous les périphériques sans fil.
2. Placez le module Ethernet sans fil dans la position qui offre une couverture maximale. Normalement, plus l'antenne est placée en hauteur, meilleures sont les performances.
3. Positionnez les antennes dans les positions voulues. Pour une meilleure couverture, positionnez les antennes sur différents axes. Par exemple, essayez de positionner les antennes entre 45 et 90 degrés chacune. (Les antennes émettent des signaux dans le plan toroidal et offrent donc une meilleure couverture lorsqu'elles sont placées sur deux axes différents.)
4. Utilisation en tant que module Ethernet : connectez le cable Ethernet au connecteur RJ-45 du module qui communiquera à travers une connexion sans fil avec un point d'accès.
5. Utilisation en tant que point d'accès : connectez le SMC2671W à un périphérique réseau Ethernet tel qu'un concentrateur ou un commutateur, au moyen d'un cable Ethernet UTP de catégorie 3, 4 ou 5 et d'un connecteur RJ-45. (Voir Description du matériel à la page 3 pour le câblage MDI/MDI-X.)
6. Connectez le cordon d'alimentation à la prise 5 V CC située sur le panneau arrière. Avertissement : Utilisez uniquement le cordon d'alimentation fourni avec le SMC2671W.

Le SMC2671W est un périphérique Plug & Play. Cela signifie que, dans la plupart des cas, vous n'aurez pas besoin de le configurer.

Le module Ethernet sans fil SMC2671W inclut un agent SNMP accessible par l'intermédiaire d'une application gestionnaire SNMP. (Voir Utilisation de l'utilitaire de configuration à la page 14.) La dernière version peut être téléchargée à partir du site Web de SMC spécifique sur la dernière page de couverture de ce manuel.

Le SMC2671W peut être configuré au moyen d’un navigateur Web, en particulier Internet Explorer 5.5 ou ultérieur. Grâce à l’administration par interface Web, vous pouvez configurer le module Ethernet sans fil et afficher des statistiques afin de surveiller l’activité du réseau.

Avant de vous connecter à l'administration par interface Web du SMC2671W, vérifiez les points suivants :

1. Notre navigateur doit être correctement configuré (reportez-vous à la section ci-dessous).
2. Désactive tout firewall ou logiciel de sécurité en cours d'exécution.
3. Vérifiez que le témoin de liaison correspondant à la connexion de votre ordinateur au module Ethernet sans fil est correct. Si ce témoin est éteint, essayez un autre cable pour obtenir une liaison correcte.

Configuration système

1. Pour accéder à Internet via le module Ethernet sans fil, vous devez configurer les paramètres réseau des ordinateurs de votre réseau local afin d'utiliser le même sous-réseau IP que celui du module Ethernet sans fil. Les paramètres réseau par défaut du module Ethernet sans fil sont les suivants :

Adresse IP du module SMC2671W : 192.168.2.25 [Subnet Mask] (Sous-réseau) : 255.255.255.0

Installation WIZARD

Pour configurer votre module SMC2671W, vérifiez d'abord que votre ordinateur a une adresse IP dans le même sous-réseau que le module SMC2671W. Si vous n'êtes pas familiarisé avec cette méthode, reportez-vous à la section Utilisation d'IPCONFIG ci-dessous.

Remarque: L'adresse IP par défaut du SMC2671W est 192.168.2.25.

1. Insérez le CD-ROM contenant l'assistant EZ Installation Wizard de SMC et la documentation dans votre lecteur de CD-ROM.
2. L'assistant EZ Installation Wizard apparaît. Cliquez sur [Configuration Utility] (Utilitaire de configuration) pour démarrer la procédure d'installation et de configuration.

2.4GHz 11 Mbps Wireless Ethernet Adapter Installation Wizard

SMC

Networks

Connect

Utilisation d'ipconfig

1. Cliquez sur [Start] (Démarrer), puis sur [Run] (Exécuter) et tapez command.
2. Cliquez sur [OK]. Une fenêtre d'invite DOS s'affiche.
3. Tapez ipconfig et appuyez sur.
4. Vérifiez que votre adresse IP est 192.168.2.xxx. Si tel est le cas, vous pouvez maintenant utiliser l'assistant EZ Installation Wizard de SMC pour configurer votre module SMC2671W. Si votre sous-réseau IP est différent, voir Configuration de votre adresse IP à la page 27.

De l'utilitaire

Remarque: L'utilitaire de configuration concerne Windows 98SE, Me, 2000 et XP.

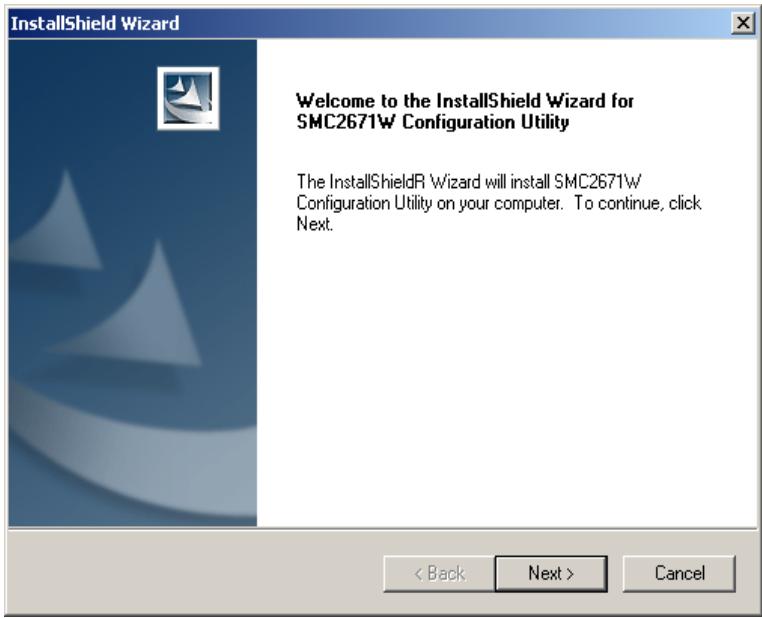

Après avoir cliqué sur [Configuration Utility] (Utilitaire de configuration), suivez les instructions qui s'affichent pour installer l'utilitaire.

Utilisation de l'utilitaire de configuration

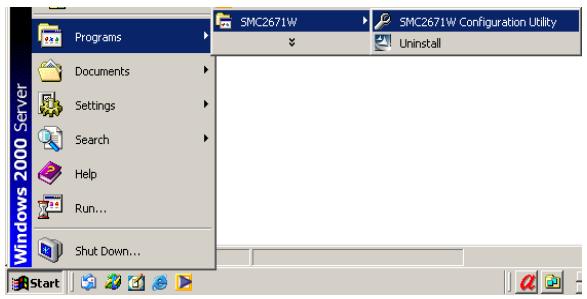

1. Cliquez sur [Start/Programs/SMC2671W/SMC2671W Configuration Utility] (Démarrer/Programmes/SMC2671W/Utilitaire de configuration du SMC2671W).

1. Le programme recherche automatiquement les points d'accès du module SMC2671W sur le réseau. Si vous pouvez ensuite détecter tous les points d'accès sur le réseau, cliquez sur le bouton [Scan] (Analyser). Dans la liste des modules SMC2671W détectés, double-cliquez sur l'adresse IP de l'appareil à configurer. Dans la boîte de dialogue qui s'affiche, un message vous invite à indiquer le mot de passe de connexion.

1. Entrez le mot de passe par défaut: smcadmin.

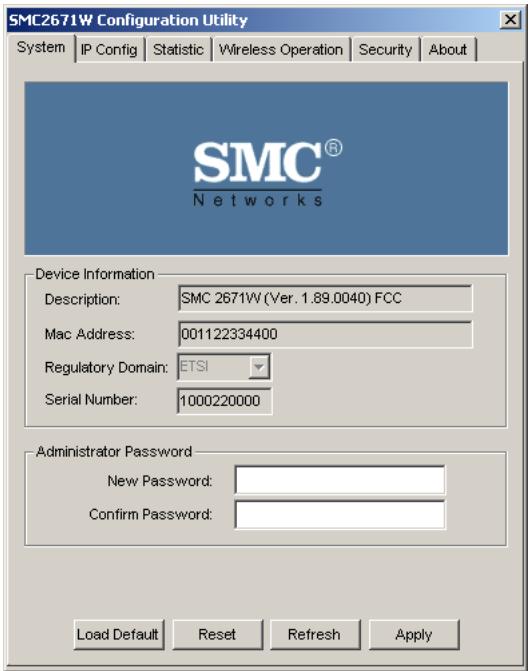

Système

Le premier écran affiche des informations relatives au système.

Menu	Description
Device Information (Informations sur le périhérique)
Description:	Le numéro de modèle de l'appareil.
Mac Address: (Adresse Mac)	L'adresse MAC du module SMC2671W.
Regulatory Domain: (Domaine de réglementation)	Les pays ont différentes réglementsations relatives à l'utilisation des fréquences radio. Sélectionnez le domaine correspondant à votre emplacement. • Europe : ETSI • États-Unis : FCC
Serial Number: (Numéro de série)	Le numéro de série du module SMC2671W.

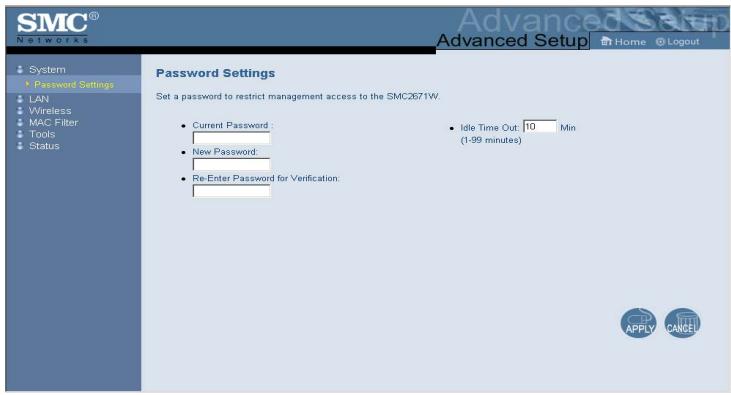

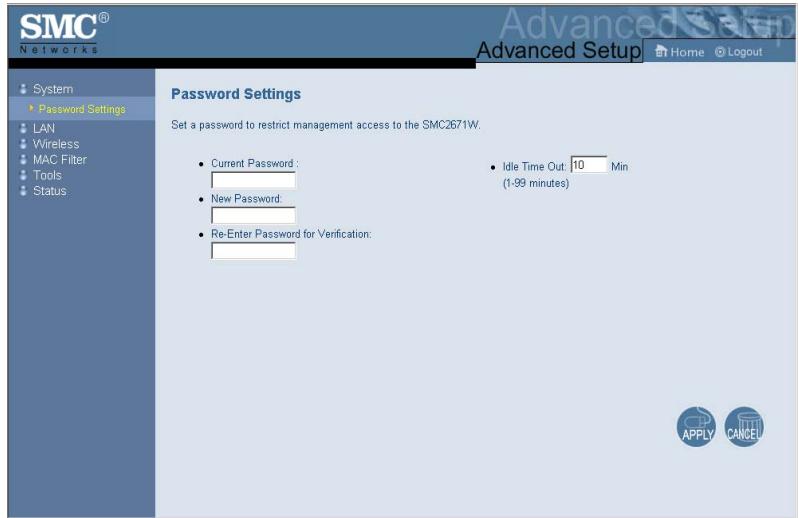

Administrator Password (Mot de passer de l'administrateur)	Permet de définir le mot de passer d'accès administrateur. (La valeur par défaut est smcadmin).
Load Default (Restaurer les paramètres par défaut)	Le bouton [Load Default] permet de restaurer les paramètres par défaut.
Reset (Réinitialisation)	Le bouton [Reset] permet de redémarrer le module SMC2671W.
Refresh/Apply (Actualiser/ Appliquer)	Lorsqu'un paramètre de configuration a été modifié sur un écran, cliquez sur le bouton [Refresh] (Actualiser) ou [Apply] (Appliqueur) en bas de l'écran pour valider le nouveau paramètre.

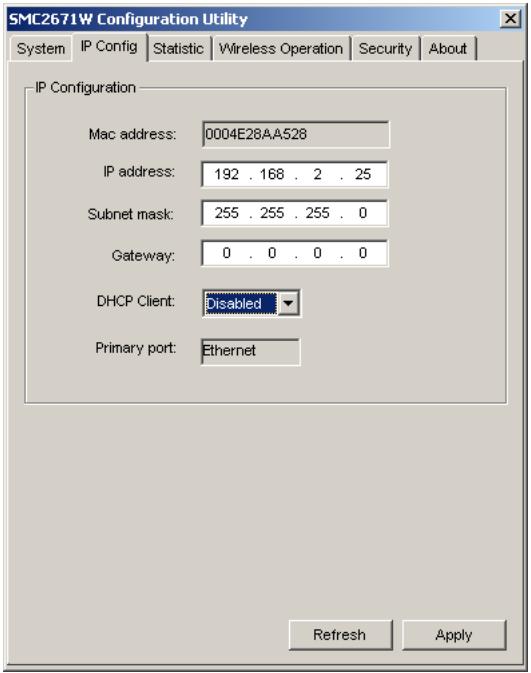

IP config (configuration IP)

Cliquez sur l'onglet [IP Config] pour afficher et configurer les paramètres IP du module SMC2671W.

Menu	Description
Mac Address: (Adresse Mac)	L'adresse MAC du module SMC2671W.
IP Address: (Adresse IP)	Définissez l'adresse IP du module SMC2671W si nécessaire. (La valeur par défaut est 192.168.2.25)
Subnet mask: (Masque de sous-réseau)	Définissez le masque de sous-réseau si nécessaire. (La valeur par défaut est 255.255.255.0)
Gateway: (Passerelle)	Définissez la passerelle par défaut si nécessaire. (La valeur par défaut est 192.168.2.1.)
DHCP Client: (Client DHCP)	Vous pouvez activer la fonction Client DHCP pour obtenir automatiquement une adresse IP, un masque de sous-réseau et une passerelle par défaut à partir d'un serveur DHCP dans votre réseau. La valeur par défaut est [Disabled] (Déactiver).
Primary Port: (Port Principal)	Le port Fast Ethernet (RJ-45).

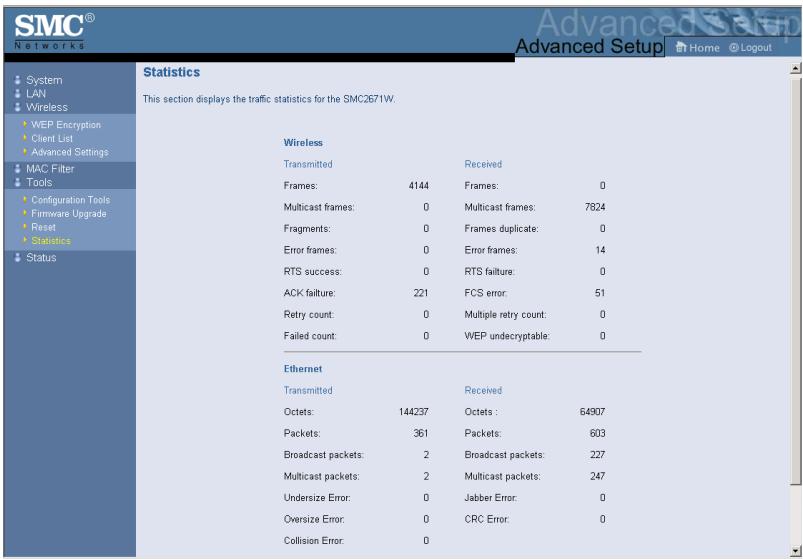

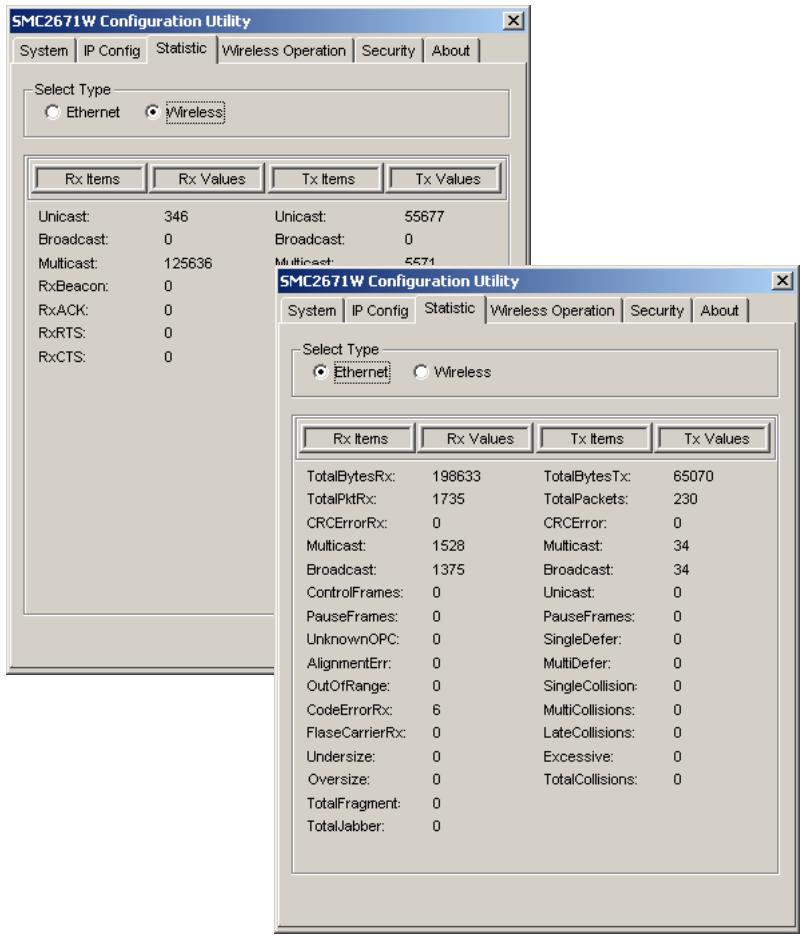

L'onglet [Statistics] affiche les statistiques transmises et reçues pour les connexions Ethernet et sans fil.

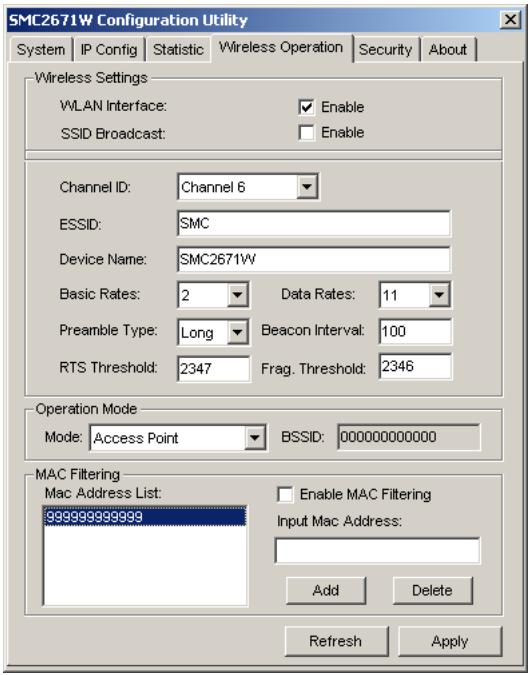

L'onglet [Wireless Operation] vous permet de configurer le fonctionnement sans fil.

Menu	Description
Wireless Settings Paramètres sans fil
WLAN Interface: (Interface WLAN)	L'interface WLAN vous permet de configurer un environnement de communication de réseau local sans fil. La valeur par défaut est [Enable] (Activer).
SSID Broadcast: (Diffusion SSID)	Diffusez leSSID sur le réseau sans fil pour faciliter la connexion avec les PC clients. La valeur par défaut est [Disable] (Désactiver).
Channel ID: (ID du canal)	Définissez le canal radio en fonctionnement. (La valeur par défaut est 6.)
	Remarque:Les paramètres de canaux disponibles sont limités par les réglementsations locales.
ESSID:	SSID étendu. Tous les clients sans fil et les points d'accès sans fil au sein d'un ESS spécifique doivent être configurés avec le même ESSID. La valeur par défaut est [ANY] (Indifférent).
Device Name: (Nom de pérophérique)	Le nom du point d'accès sans fil. La valeur par défaut est SMC2671W.
Basic Rates: (Vitesses de base)	La vitesse la plus élevé spécifiée est celle utilisée par le point d'accès lors de la transmission de trames de diffusion et de multidiffusion ou d'administration. Les options possibles sont les suivantes : 1, 2, 5,5 et 11 Mbps. La valeur par défaut est 2 Mbps.
Data Rates: (Vitesses des données)	Définissez la vitesse de transmission des données à partir du module SMC2671W. Plus cette vitesse est faible, plus la distance de transmission est grande. Les options possibles sont les suivantes : 1, 2, 5,5 et 11 Mbps. La valeur par défaut est 11.
Preamble Type: (Type de préambule)	Les drivers de points d'accès et de cartes clientses disposant d'un paramètre radio pour le préambule de fréquence radio. Si vous n'étes pas certain que tous les clients et les points d'accès radios de votre réseau sans fil sont compatibles avec le préambule de fréquence radio court, conservez la valeur par défaut (Long).
Beacon Interval: (Intervalle entre signaux de balise)	Les signaux de balise permettent aux pérophériques sans fil de maintainir le contact les uns avec les autres. Ils peuvent également transporter des informations sur la consommation. (La valeur par défaut est 100.)
RTS Threshold: (Seuil RTS)	You pouze configurer le point d'accès pour envoyer une trame RTS. Si la taille de paquet est inférieure au seuil RTS prédéfini, le service RTS/CTS n'est PAS activé. (La valeur par défaut est 2 347, ce qui signifie Désactiver.)
Frag. Threshold: (Seuil de fragmentation)	La valeur affectée au seuil de fragmentation peut être comprise entre 256 et 2 346. Si la taille du paquet est plus petite que la taille du fragment prédéfini, le paquet ne sera pas segmented. (La valeur par défaut est 2 346, ce qui signifie Désactiver.)
Operation Mode (Mode de fonctionnement)
Mode:	Vous pouze attribuer les valeurs Access Point (Point d'accès), Range Extender (Module d'extension de portée) ou Ethernet Adapter (Module Ethernet). (La valeur par défaut est Ethernet Adapter (Module Ethernet).)
BSSID:	ID Basic Service Set. L'adresse MAC du point d'accès avec lequel le module est connecté dans un réseau d'infrastructure. Dans un réseau Ad-Hoc (occasionnel), l'ID BSS est un nombre aléatoire génééré par le premier module qui communique avec d'autres clients dans le réseau. L'ID BSS des autres clients sont ensuite initiaisés à la même valeur.

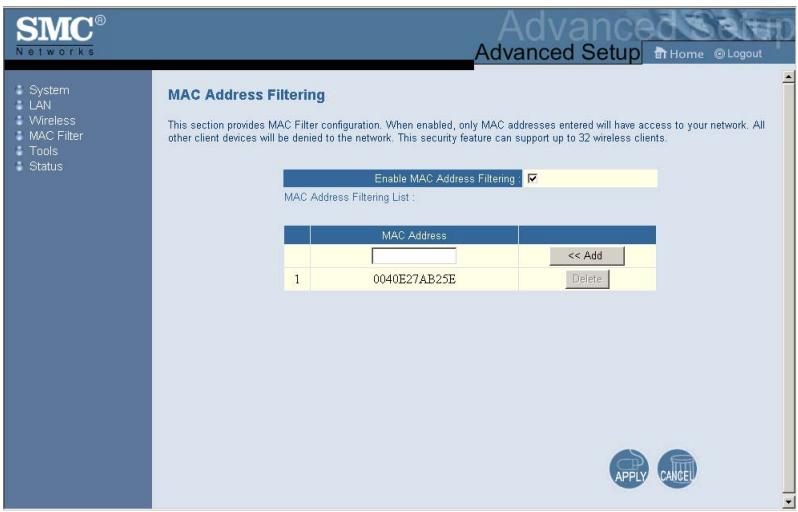

MAC Filtering (Filtrage MAC)	Voupezuez soit les péripériques sans fil qui seront autorisés à se connecter au module SMC2671W en ajustant l'adresse MAC des clients autorisés. L'accès sera refusé aux péripériques sans fil qui ne se trouvent pas dans cette liste. • Choisissez [Enable MAC Filtering ] (Activer le filtrage MAC) pour activer le filtrre MAC. La valeur par défaut est [Disabled] (Désactiver). • Tapez l'adresse MAC du péripérique Ethernet autorisé à s'associer au module SMC2671W, et cliquez sur [Add] (Ajouter). Remarque : Le format de l'adresse MAC est constitué de 12 chiffres hexadécimaux, par exemple, de A à F et de 0 à 9. • Sélectionnez l'adresse MAC à partir de la liste d'adresses MAC et cliquez sur le bouton [Delete] (Supprimer) pour-retirer l'adresse client du module SMC2671W. Remarque : Cette liste sera vide si le module SMC2671W est configuré en tant que module Ethernet, car le module Ethernet n'a pas de clients mais est lui-même le client d'un point d'accès associé.

Installation et configuration de l'utilitaire

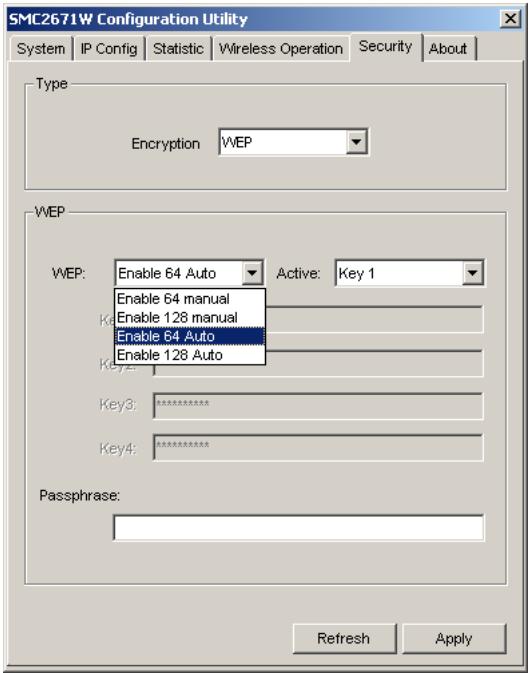

L'écran [Security] (Sécurité) vous offre une méthode de cryptage polyvalente pour empêcher tout accès non autorisé à votre réseau sans fil et permettre des transmissions de données plus sûres.

Menu	Description
Type
Encryption (Cryptage)	Permit d'activer/désactiver le cryptage WEP (Wired Equivalent Privacy). La valeur par défaut est [None] (Aucun).
WEP	Tous les clients et un point d'accès sans fil dans le réseau sans fil doivent avoir le même paramètre WEP.
WEP: (mode)	Le module SMC2671W supporte le cryptage à clé partagée avec des longueurs de clés standard de 64 bits et de 128 bits.
Active: (clé)	Choisissez une clé parmi les clés générées.
Passphrase: (Phrase mot de passer)	Pour la sécurité 64 bits automatique, entrez une phrase mot de passer. Quatre clés seront générées ( comme indiqué ci-dessous). La sécurité 128 bits automatique générale une phrase mot de passer unique.

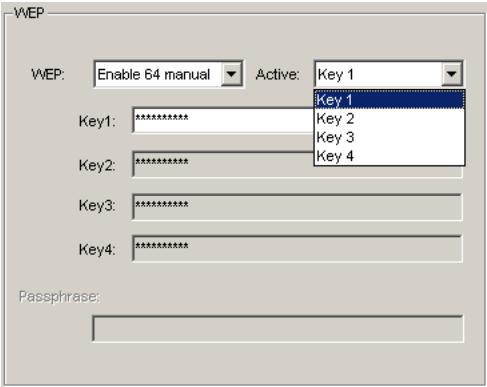

Vous pouvez générer automatiquement les clés de cryptage ou les saisir manuellement. La clé binaire doit être exprimée en hexadécimal. (0 à 9, A à F, par exemple D7 0A 9C 7F E5.)

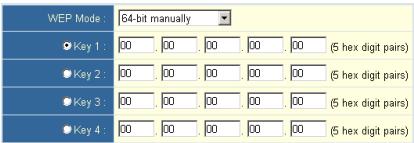

Saisie manuelle de 64 bits

Clé 1 à 4 - Chaque ID de clé contient 10 chiffres hexadécimaux.

Installation et configuration de l'utilitaire

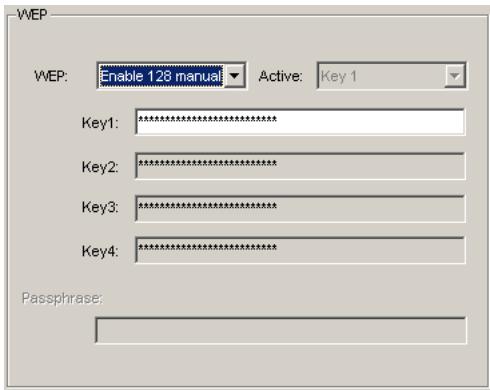

Saisie manuelle de 128 bits

L'ID de clé contient 26 chiffres hexadécimaux.

Saisie automatique de 64 bits

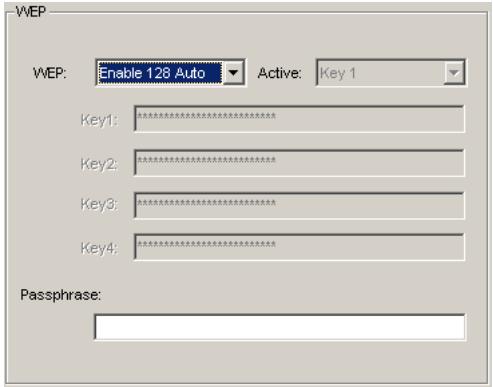

Saisie automatique de 128 bits

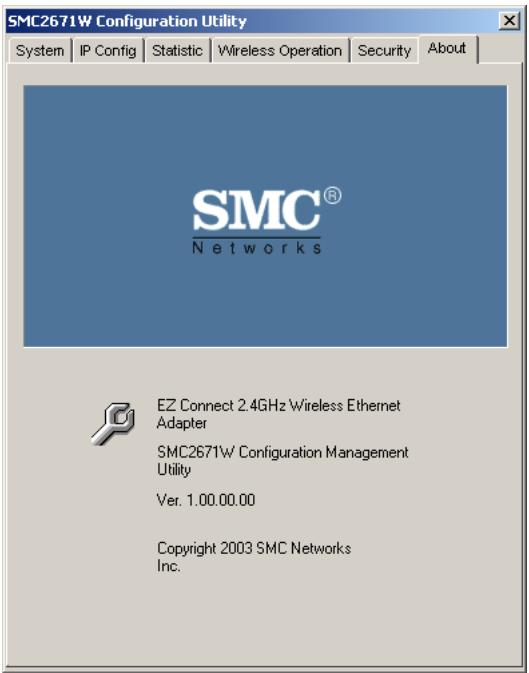

L'onglet [About] affiche le nom du produit, le numéro de version logicielle de l'outil de gestion de configuration du module SMC2671W et les informations de copyright de SMC.

Remarque: En cliquant sur le logo SMC de l'écran, vous parvenez au site Web de SMC (www.smc.com) ou vous pouvez télécharger le logiciel le plus récent.

De votre adresse IP

Remarque : Certains systèmes Windows 9x/Me vous demanderont d'insérer votre CD-ROM Windows pour effectuer la configuration qui suit. Préparez ce CD-ROM à l'avance.

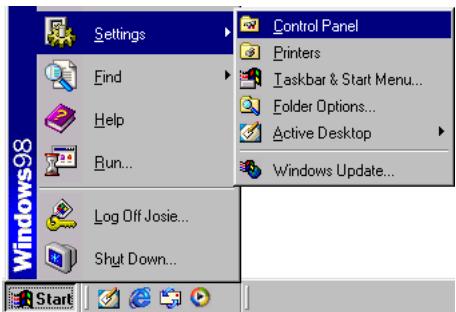

1. Cliquez sur le bouton [Start] (Démarrer) et choisissez [Settings] (Paramètres), puis cliquez sur [Control Panel] (Panneau de configuration).

1. Double-cliquez sur l'icône [Network] (Réseau).

Configuration de votre adresse IP

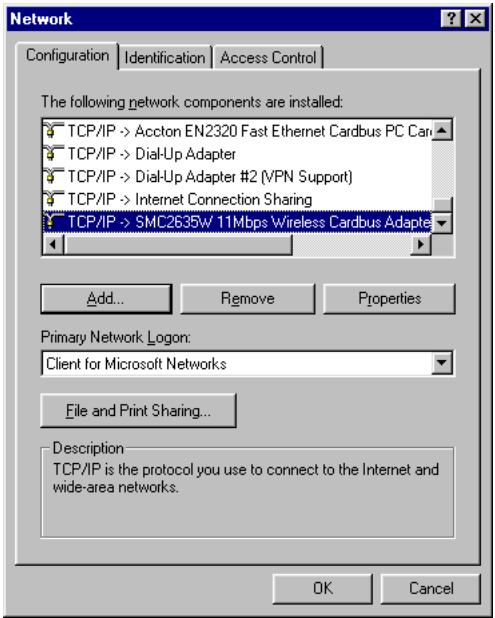

1. Sélectionnez le protocole TCP/IP lié à la carte réseau que vous utilisez actuellement pour la configuration de votre module SMC2671W. Cliquez sur [Properties] (Propriétés).

1. Sélectionnez l'option [Specify an IP address:] (Spécifier une adresse IP) et tapez 192.168.2.x (où x est compris entre 2 et 24, 26 et 254). Saisissez ensuite 255.255.255.0 dans [Subnet Mask:] (Masque de sous-réseau).

1. Cliquez sur [OK] puis redémarrez la machine lorsque vous y êtes invité.

Windows 2000

1. Cliquez avec le bouton droit de la souris sur l’icône [My Network Places] (Favoris réseau) figurant sur votre Bureau et cliquez sur [Properties] (Propriétés).

1. Cliquez avec le bouton droit de la souris sur [Local Area Connection] (Connexion au réseau local), puis sur [Properties].

1. Cliquez sur [Internet Protocol TCP/IP] (Protocole Internet TCP/IP) puis sur [Properties]. Sélectionnez l'option [Use the following IP address] (Utilisez l'adresse IP suivante) et saississez 192.168.2. x (ou x est compris entre 2 et 24, 26 et 254). Spécifiez la passerelle par défaut et le serveur DNS indiqués par votre administrateur réseau ou votre Fournisseur d'Accès Internet.

1. Cliquez sur [OK] puis sur [Close] (Fermer) pour continuer et enregistrer les modifications.

Windows XP

1. Cliquez avec le bouton droit de la souris sur l'icône [My Network Places] (Favoris réseau) figurant sur votre Bureau et cliquez sur [Properties] (Propriétés).

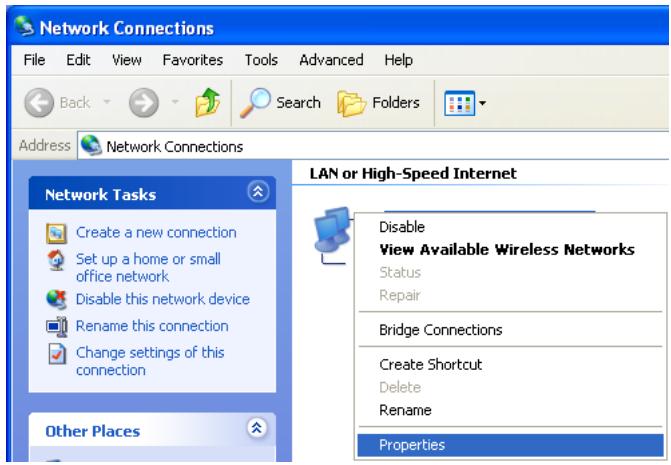

1. Cliquez avec le bouton droit de la souris sur [Local Area Connection] (Connexion au réseau local), puis sur [Properties].

1. Cliquez sur [Internet Protocol TCP/IP] (Protocole Internet TCP/IP), puis sur [Properties].

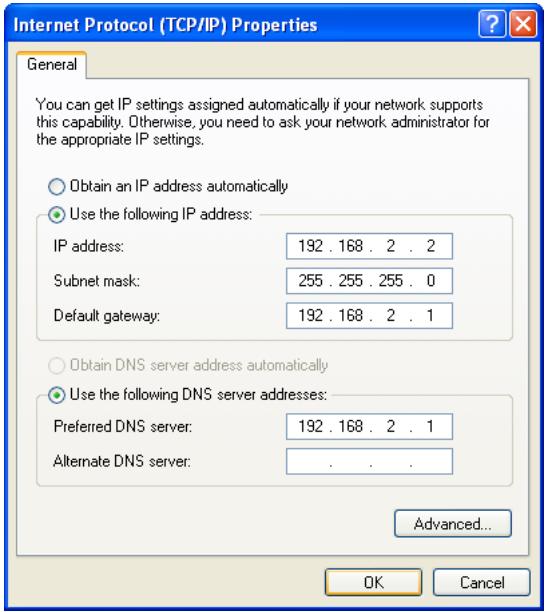

1. Sélectionnez l'option [Use the following IP address:] (Utiliser l'adresse IP suivante) et saisissez comme adresse IP : 192.168.2.x (ou x est compris entre 2 et 24, 26 et 254). Spécifiez la passerelle par défaut et le serveur DNS indiqués par votre administrateur réseau ou votre Fournisseur d'Accès Internet.

1. Cliquez sur [OK] puis sur [Close] (Fermer) pour continuer et enregistrer les modifications.

Configuration du navigateur

Vérifiez que votre navigateur est configuré pour une connexion directe à Internet au moyen du câble Ethernet installé dans l'ordinateur.

Désactivation de la connexion du proxy

Vous devez également vérifier que la fonctionnalité Proxy HTTP de votre navigateur Web est désactivée. Cela est nécessaire pour que votre navigateur Web puisse afficher les pages de configuration du module SMC2671W. Les étapes ci-dessous concernent Internet Explorer. Déterminez le navigateur utilisé et suivez les étapes appropriées.

Internet explorer (version 5.5 ou ultérieure) dans microsoft windows

1. Ouvrez Internet Explorer. Cliquez sur [Tools] (Outils), puis sur [Internet Options] (Options Internet).
2. Dans la fenêtre qui s'affiche, cliquez sur l'onglet [Connections] (Connexions).
3. Cliquez sur le bouton [LAN Settings] (Paramètres LAN).
4. Désactive toutes les cases à cocher puis cliquez sur [OK] pour enregistrer les modifications de ces paramètres.
5. Cliquez de nouveau sur [OK] pour fermer la fenêtre [Internet Options] (Options Internet).

Internet explorer dans macintosh

1. Ouvrez Internet Explorer. Cliquez sur [Explorer/Preferences] (Explorateur/Préférences).
2. Dans la boîte de dialogue qui s'affiche, sous [Network] (Réseau), sélectionnez [Proxies] (Serveur proxy).
3. Désactive toutes les cases à cocher, puis clique sur [OK].

Pour accéder à la fonction d'administration par interface Web du module SMC2671W, entrez l'adresse IP du module Ethernet sans fil dans votre navigateur Web http://192.168.2.25. Entrez ensuite

le mot de passe et cliquez sur [LOGIN] (Se connecter).

(Le mot de passe par défaut est: smcadmin.)

La page d'accueil affiche les options de configuration [Setup].

Exploration de l'interface web

La fonction d'administration par interface Web du module SMC2671W offre une interface de configuration conviviale. Cette interface supporte des fonctions avancées telles que la définition d’un mot de passe, la configuration de l’adresse IP de réseau local, la configuration de la sécurité sans fil, le filtrage d’adresse MAC, la mise à niveau du logiciel et d’autres fonctions avancées.

Modification de la configuration

Les paramètres configurables sont associés à une boîte de dialogue ou une liste déroulante. Lorsqu'une modification de configuration a été apportée à une page, n'oubliez pas de cliquer sur le bouton [APPLY] (Appliquer) ou [REFRESH] (Actualiser) au bas de la page pour valider le nouveau paramètre.

Remarque : Pour garantir la régénération correcte de l'écran à la suite d'une saisie de commande, assurez-vous qu'Internet Explorer 5.5 est configuré comme suit : dans [Tools/Internet Options/General/Temporary Internet Files/Settings] (Outils/Options Internet/Général/Fichiers Internet temporaires/Paramètres), le paramètre [Check for newer versions of stored pages] (Vérifier s'il existe une version plus récente des pages enregistrées) doit avoir pour valeur [Every visit to the page] (À chaque visite de la page).

Utilisez la fonction d'administration par interface Web pour définir les paramètres du système, général et contrôle le module Ethernet sans fil et ses ports, ou surveiller l'état du réseau. Le tableau suivant présente les options disponibles dans ce programme :

Menu	Description
System (Système)	Permet de définir le mot de passer d'accès administrateur.
LAN	Définit la configuration TCP/IP associée à l'interface LAN du module Ethernet sans fil et la configuration DHCP.
Wireless (Sans fil)	Configure le canal sans fil, le SSID et le cryptage pour les communications sans fil.
MAC Filter (Filtre MAC)	Configure l'accès pour les clients de votre réseau en fonction de l'adresse MAC (Media Access Control) de la machine du client.
Tools (Outils)	Contient les options permettant de sauvegarder et de restaurer la configuration actuelle, de restaurer tous les paramètres de configuration par défaut, de mettre à niveau le logarithme du système ou de réinitialiser le système. Affiche les statistiques du traffic WAN et Ethernet.
Status (État)	Affiche l'état de la connexion WAN/LAN, les numérodes de version du logarithme et du matériel.

Système

Ce menu sert à limiter les accès au moyen d’un mot de passe. La valeur par défaut est smcadmin. Pour des raisons de sécurité, il est conseillé de modifier le mot de passe avant de relier le module SMC2671W à Internet.

Les mots de passe peuvent compter entre 3 et 12 caractères alphanumériques et ne font pas de distinction entre les majuscules et les minuscules.

Entrez la durée maximale d'inactivité dans la zone [Idle Time Out:] (en minutes) pour définir l'intervalle de temps maximal pendant lequel la connexion doit être maintenue en période d'inactivité. Si la connexion est inactive pendant un temps supérieur au délai maximal d'inactivité, elle sera fermée et vous devrez ouvrir une nouvelle session d'administration par interface Web. La valeur par défaut est 10 minutes.

LAN (réseau local)

Lorsque l'option [Obtain an IP Address Automatically [DHCP]] (Obtenir une adresse IP automatiquement [DHCP]) est activée, l'adresse IP, le masque de sous-réseau et la passerelle par défaut peuvent être dynamiquement affectés au module SMC2671W par le serveur DHCP du réseau.

Remarque: S'il n'existe pas de serveur DHCP dans votre réseau, le module SMC2671W démarre automatiquement avec son adresse IP par défaut : 192.168.2.25.

Le module SMC2671W n'offre pas de service DHCP. Il transmet simplement les requêtes DHCP client par l'intermédiaire du serveur DHCP pour obtenir une adresse IP.

Si une adresse IP fixe a été attribuée par votre Fournisseur d'Accès Internet, sélectionnez [Configure a Static IP Address] (Configurer une adresse IP statique). Saisissez l'adresse et le masque de sous-réseau affectés pour le module SMC2671W. Saisissez ensuite l'adresse de passerelle de votre FAI.

Il se peut que vous ayez besoin d'une adresse statique si vous souhaitez fournir des services Internet, tels qu'un serveur Web ou un serveur FTP.

Pour configurer le module SMC2671W comme module Ethernet, il vous suffit de définir le canal radio, l'identificateur SSID (Service Set identifier) et les options de cryptage.

En mode Module Ethernet ou en mode Extension de portée, le canal radio et le SSID (Service Set ID) du module SMC2671W doivent être définis avec les mêmes valeurs que celles du point d'accès avec lequel ils sont associés.

Si le module SMC2671W est en mode Point d'accès, vous devez spécifier un canal radio et un SSID (Service Set ID) commun à utiliser par le module Ethernet sans fil et tous vos clients sans fil. Assurez-vous de configurer tous vos clients avec les mêmes valeurs.

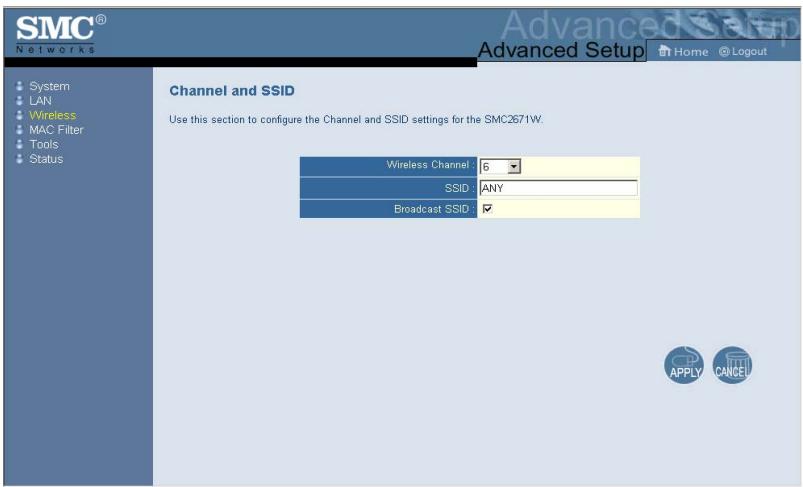

[Canal sans fil:]

Le canal radio au travers duquel un point d'accès sans fil communique avec les PC de son BSS.

La valeur par défaut est 6.

Remarque: Le paramétrage des canaux disponibles est restreint par les réglementations locales qui déterminent le nombre de canaux disponibles.

États-Unis: 1 à 11 canaux - Europe: 1 à 13 canaux - Japon: 1 à 14 canaux

L'identificateur Service Set ID. Il doit avoir la même valeur que pour les autres périphériques sans fil de votre réseau. La valeur par défaut est ANY (Indifférent).

Remarque: Le SSD respecte la distinction entre les majuscules et les minuscules et peut composer au maximum 32 caractères alphanumerices.

En mode Point d'accès ou en mode Extension de portée, le module SMC2671W peut être activé pour diffuser le SSID sur le réseau sans fil afin de faciliter la connexion avec les PC clients. La valeur par défaut est [Enable] (Activer).

Cryptage WEP

Pour transmettre des données sensibles par l'intermédiaire de canaux sans fil, il est recommandé d'activer le cryptage WEP (Wired Equivalent Privacy).

Ce cryptage vous impose d'utiliser le même ensemble de clés de cryptage et de décryptage pour un point d'accès sans fil et tous ses clients sans fil. Le module SMC2671W supporte le cryptage à clé partagée avec des longueurs de clés standard de 64 bits et de 128 bits. La clé binaire doit être exprimée en hexadécimal. (0 à 9, A à F, par exemple D7 0A 9C 7F E5.)

Zone [64-Bit Manual] (Saisie manuelle 64 bits)

Clé 1 à 4 - Chaque ID de clé contient 10 chiffres hexadécimaux.

Zone [128-Bit Manual] (Saisie manuelle 128 bits)

L'ID de clé contient 26 chiffres hexadécimaux.

Vous pouvez générer automatiquement les clés de cryptage ou les saisir manuellement. Pour la sécurité 64 bits automatique, entrez une phrase mot de passe. Quatre clés seront générées (comme indiqué ci-dessus). Choisissez une clé parmi les quatre clés générées. La sécurité 128 bits automatique génère une phrase mot de passe unique.

Notez que le cryptage WEP protège les données échangées entre les nœuds sans fil mais ne protège pas les transmissions effectuées sur votre réseau filaire ou sur Internet.

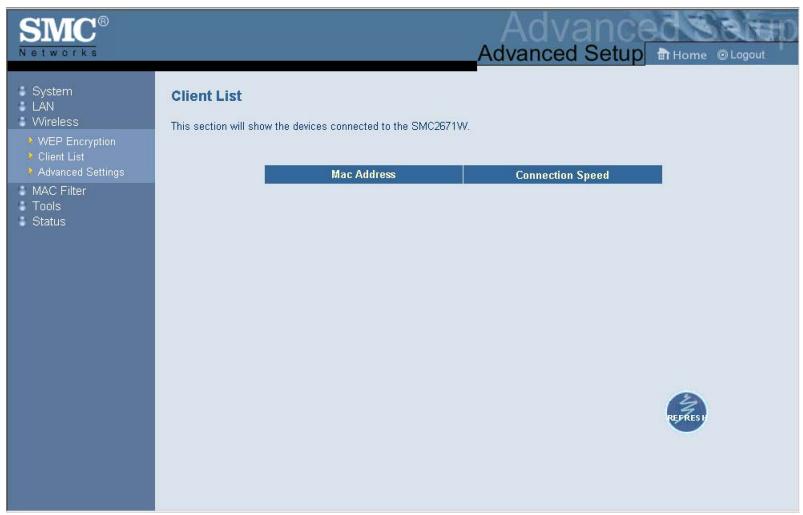

L'écran [Client List] (liste des clients) affiche l'adresse MAC [MAC address] et la vitesse de connexion [Connection speed] des clients associés.

[Operation Mode:] (Mode de fonctionnement) Vous pouvez affecter les valeurs [Access Point] (Point d'accès), [Range Extender] (Extension de portée) ou [Ethernet Adapter] (Module Ethernet). La valeur par défaut est Module Ethernet.

Remarque: APRÈS avoir choisi le mode de fonctionnement du module SMC2671W, n'oubliez pas de cliquer sur le bouton [APPLY] (Appliquer), puis cliquez sur [OK] au niveau du message de confirmation pour activer le nouveau paramètre.

Ces modes sont décrits ci-dessous :

• [Access Point] (Point d'accès) Ce mode fonctionne comme un point d'accès IEEE 802.11b standard.
• [Range Extender] (Extension de portée) Ce mode reprend les données d'un autre module SMC2671W configuré en mode Point d'accès.
• [Module Ethernet]

Ce mode fournit une connexion sans fil à des périphériques tels que la console Xbox de Microsoft et des périphériques Ethernet.

Il est possible de configurer les paramètres qui suivent dans l'un des trois modes décrits ci-dessus, mais il est conseillé de conserver les valeurs par défaut.

[Transmission Rate:] (Vitesse de transmission) Définit la vitesse de transmission des données à partir du module Ethernet sans fil. Plus cette vitesse est faible, plus la distance de transmission est grande. La valeur par défaut est Auto.

[RTS Threshold:] (Seuil RTS)

Définit la longueur de la trame RTS (Request to Send). Vous pouvez configurer le point d'accès pour envoyer une trame RTS. Si la taille de paquet est inférieure au seuil RTS prédéfini, le service RTS/CTS n'est PAS activé.

Le point d'accès envoie des trames RTS (Request to Send) à une station de réception particulière pour négocier l'envoi d'une trame de données. Après avoir reçu une trame RTS, la station envoie une trame CTS (Clear to Send) pour accuser réception du droit d'envoi de trames de données par la station émettrice. Les points d'accès en concurrence pour le média peuvent ignorer leur existence mutuelle. Le service RTS/CTS permet de résoudre ce problème de nœud caché. La valeur par défaut est 2347.

[Seuil de fragmentation:] (Seuil de fragmentation)

La valeur affectée au seuil de fragmentation peut être comprise entre 256 et 2346. Si la taille du paquet est plus petite que la taille du fragment prédéfini, le paquet ne sera pas segmenté.

La fragmentation des PDU (Package Data Units) peut accroître la fiabilité des transmissions, car elle accroît la probabilité d'une transmission réussie grâce à une taille de paquet plus petite. En cas d'interférences importantes ou de collisions dues à une utilisation importante du réseau, essayez de réduire la taille des fragments afin d'envoyer des fragments plus petits. Cela accélérera grandement la retransmission des trames plus petites. Il est toutefois plus efficace de définir une taille de fragments plus élevée si les interférences sont minimes ou inexistantes, car l'envoi de plusieurs trames requiert du temps système. La valeur par défaut est 2346.

La vitesse la plus élevée spécifiée est celle utilisée par le module Ethernet sans fil lors de la transmission

de trames de diffusion et de multidiffusion ou d'administration.

La valeur par défaut est 1, 2 Mbps.

Les drivers de points d'accès et de cartes clients disposent d'un paramètre radio pour un préambule de fréquence radio long ou court. La propriété [Preamble Type] donne accès à une liste déroulante de deux options : [Long] ou [Short] (Court). L'utilisation du préambule court peut augmenter votre débit. Si vous n'êtes pas certain que tous les clients et les points d'accès radios de votre réseau sans fil sont compatibles avec le préambule de fréquence radio court, conservez la valeur par défaut (Long).

Définit la puissance du signal transmis à partir du point d'accès. Plus la distance de transmission est grande, plus la puissance de transmission nécessaire est élevée. (Par défaut : Super).

Choix: [Low] (Faible), [Medium] (Moyenne), [Normal] (Normale), [High] (Élevée) et [Super].

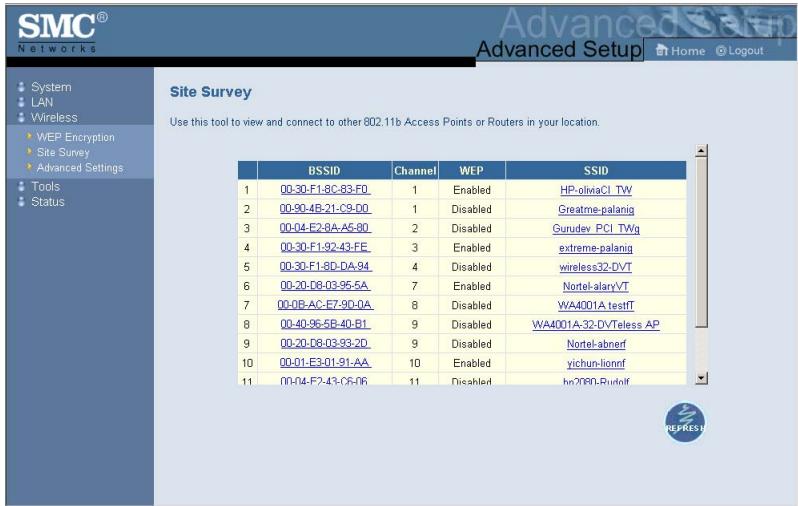

En mode Module Ethernet, [Site Survey] permet d'analyser et de montrer tous les périphériques sans fil IEEE 802.11b présents dans la portée de signal du module. Vous pouvez en désigner un pour vous y connecter en cliquant sur une entrée (B)SSID.

ID Basic Service Set. L'adresse MAC du point d'accès avec lequel le module est connecté dans un réseau d'infrastructure. Dans un réseau Ad-Hoc (occasionnel), l'ID BSS est un nombre aléatoire généré par le premier module qui communicates avec d'autres clients dans le réseau. L'ID BSS des autres clients sont ensuite initialisés à la même valeur.

Le canal radio sur lequel le point d'accès opère.

La sécurité WEP protège votre réseau local sans fil contre l'espionnage et les tentatives d'intrusion par des pirates.

Lorsque le WEP est utilisé, tous les clients du même réseau doivent utiliser les mêmes paramètres de clé WEP pour communiquer les uns avec les autres.

[SSID:]

LID Service Set des points d'accès analysés.

MAC filter (filtre MAC)

La fonctionnalité de filtrage MAC du module SMC2671W permet de contrôler l'accès à vos clients réseau sur la base de l'adresse MAC (Media Access Control) de la machine cliente. Cet identificateur est unique pour chaque carte réseau. Lorsque le filtrage des adresses MAC est activé, l'adresse MAC de chaque client doit être présente dans la table pour permettre l'accès au réseau.

Utilisez le menu [Tools] pour enregistrer la configuration actuelle, restaurer une configuration précédemment enregistrée, restaurer les paramètres par défaut, mettre à jour le logiciel et réinitialiser le module SMC2671W.

[Outils de configuration] (Outils de configuration)

• [Backup Settings:] (Sauvegarder les paramètres) Ce mode enregistre la configuration du module SMC2671W dans un fichier.
• [Restore Settings:] (Restaurer les paramètres) Ce mode restaure les paramètres d'un fichier de configuration de sauvegarde enregistré.
• [Restore to Factory Defaults:] (Restauration des valeurs par défaut) Ce mode restaure les paramètres d'origine du module SMC2671W.

Utilisez cet écran pour mettre à jour la dernière version du logiciel ou de l'interface utilisateur. Téléchargez le fichier de mise à niveau à partir du site Web et enregistrez-le sur votre disque dur. Cliquez sur Browse pour localiser le fichier préalablement téléchargé. Cliquez sur [APPLY] (Applique).

Contrôlez la section [Information] de l'écran [Status] (État) pour vous assurer que la mise à niveau a été effectuée correctement.

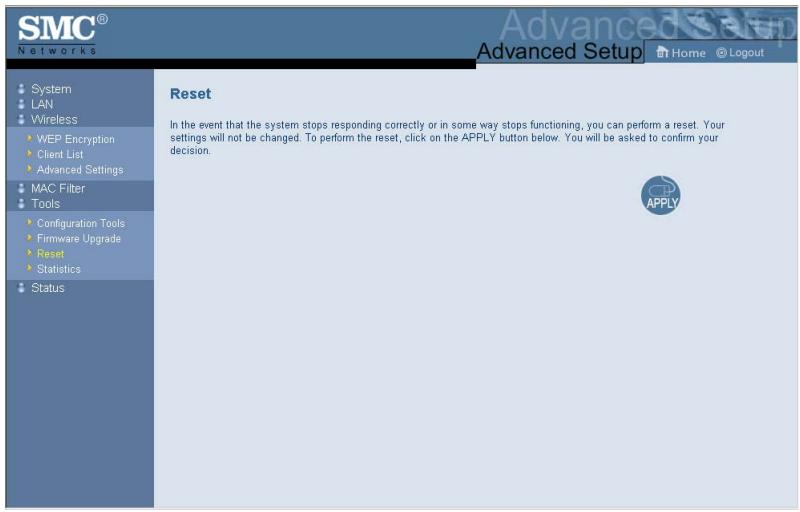

Cliquez sur [APPLY] (Appliquer) pour réinitialiser le module SMC2671W. Vos paramètres ne seront pas modifiés. La réinitialisation est terminée lorsque le témoin d'alimentation s'allume en rouge.

La page [Statistics] affiche les statistiques d'émission et de réception pour toutes les stations associées.

État

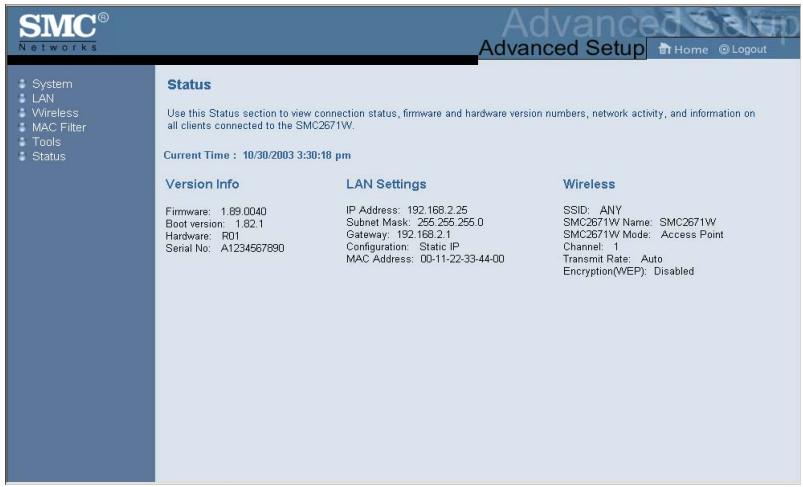

L'écran [Status] affiche l'état de la connexion WAN/LAN et les numéros de version du logiciel et du matériel du SMC2671W.

Planification du réseau

La solution sans fil supporte une configuration de réseau sans fil autonome, ainsi qu’une configuration intégrée avec des réseaux locaux Ethernet 10 Mbps. Pour obtenir la liste des distances maximales entre le point d’accès/pont et les clients sans fil, reportez-vous à la page 62.

Les cartes et modules réseau sans fil peuvent être configurées comme suit :

• [Ad-Hoc] : pour les petits réseaux locaux départementaux ou de télétravaillleurs. [Infrastructure] : pour les réseaux locaux d'entreprise.

Réseau local sans fil ad-hoc (occasionnel)

Un réseau local sans fil occasionnel est constitué d'un groupe d'ordinateurs dont les membres sont équipés d'une carte sans fil ou d'un module Ethernet SMC2671W. Ceux-ci sont

interconnectés par signaux radio dans un réseau local sans fil indépendant. Les ordinateurs membres d'un réseau local sans fil occasionnel doivent être configurés pour utiliser le même canal radio.

Un réseau local sans fil occasionnel peut être utilisé dans une filiale d'une PME ou pour le télétravail.

Réseau local sans fil de type infrastructure

Un réseau local filaire et sans fil intégré est désigné comme une configuration de type Infrastructure. Un tronçon de service de base (BSS) est constitué d'un groupe de PC sans fil et d'un point d'accès qui est directement connecté à un réseau local filaire. Chaque PC sans fil du tronçon BSS peut communiquer avec n'importe quel ordinateur du groupe sans fil via une liaison radio, ou accéder à d'autres ordinateurs ou à d'autres ressources réseau dans l'infrastructure LAN filaire via le point d'accès.

La configuration de type Infrastructure permet à des clients sans fil d'accéder au réseau local filaire et augmente également la portée de transmission réelle pour les clients sans fil, étant donné que leur signal peut être transmis via plusieurs points d'accès.

Une infrastructure sans fil peut être utilisée pour l'accès à une base de données centrale ou pour les connexions entre des travailleurs mobiles, comme le montre l'illustration suivante :

Réseaux locaux sans fil de type infrastructure pour les PC sans fil mobiles

Le tronçon Basic Service Set (BSS) est le domaine de communication de chaque point d'accès sans fil. Pour les PC sans fil qui n'ont pas besoin de supporter les accès d'utilisateurs itinérants, CHOISSEZ comme identifiant du domaine (SSID) du module sans fil l'identifiant SSID du point d'accès auquel vous pouvez vous connecter. Demandez à votre administrateur l'identifiant SSID du point d'accès auquel vous devez vous connecter.

Une infrastructure sans fil peut également supporter les connexions de travailleurs mobiles. En effet, il est possible de configurer plusieurs points d'accès pour créer un tronçon de service étendu (ESS). En plaçant les points d'accès de façon à établir une zone de couverture continue, les utilisateurs sans fil de ce tronçon ESS peuvent se déplacer librement. Toutes les cartes réseau et les modules sans fil, et les points d'accès sans fil au sein d'un ESS spécifique doivent être configurés avec le même SSID.

Configuration et planification du réseau

Remarque: Si le point d'accès 2 est remplacé par un module SMC2671W configuré en mode Extension de portée, le module SMC2671W n'établit pas son propre BSS mais répétera les messages de données entre le point d'accès 1 et les utilisateurs finaux, étendant ainsi la zone de couverture du point d'accès 1.

Un réseau local sans fil avec accès internet

Dans cette application, un module SMC2671W est en mode Module Ethernet connecté à une console Microsoft Xbox. Un autre module SMC2671W est en mode Point d'accès. Cela crée un réseau sans fil et offre l'accès Internet pour des applications telles que les yeux par Internet.

Extension du réseau local filaire aux cartes sans fil

Dépannage

Avant de contacter le service d'assistance technique, effectuez les vérifications ci-dessous.

1. Si les utilisateurs mobiles n'ont pas d'accès itinérant au module SMC2671W :

Vérifiez que tous les modules SMC2671W et les stations de l'ESS dans lesquels les utilisateurs mobiles WLAN peuvent se déplacer sont configurés avec les mêmes paramètres WEP, SSID et algorithme d'authentification.

1. Si l'utilitaire d'administration ne parvient pas à se connecter au module SMC :

Vérifiez que vos paramètres d'adresse IP locale sont conformes aux paramètres du module SMC2671W.

1. Si vous avez oublié votre mot de passe ou si votre module SMC2671W est verrouillé, vous pouvez rétablir ses paramètres par défaut en procédant comme suit :
2. À l'aide d'une épingle, appuyez sur le bouton [RELOAD] (Restaurer) pendant 5 secondes. Ce bouton est situé dans la partie inférieure du module SMC2671W. Le module SMC2671W commence à charger les paramètres par défaut.
3. Le module SMC2671W redémarre avec les paramètres par défaut.

Avis important

Les distances maximales indiquées ci-dessous correspondent aux seuils de distance testés en situation réelle. Cependant, de nombreuses variables comme la composition et la construction des barrières, ainsi que les interférences propres à l'environnement local, peuvent avoir un impact sur les distances dont vous devez réellement tenir compte. Vous risquez donc de devoir définir des seuils de distance bien inférieurs à ceux indiqués ici. Si vous avez des questions ou des commentaires relatifs aux caractéristiques ou aux performances de ce produit, ou si vous souhaitez des informations sur notre gamme complète de produits sans fil, vous pouvez nous rendre visite à l'adresse www.smc.com ou www.smc-europe.com. SMC Networks couvre chaque produit vendu par une garantie de satisfaction de 30 jours et une garantie de cinq ans.

Tableau des distances maximales pour le module Ethernet sans fil SMC2671W
Distance et débit
Environnement	11 Mbps	5,5 Mbps	2 Mbps	1 Mbps
Exterieur : un environnement à vue, sans interférence ni obstruction entre le point d'accès et les utilisateurs.	160 m	195 m	255 m	350 m
Intérieur : un environnement domestique ou de bureau habituel, avec des obstructions entre le point d'accès et les utilisateurs.	72 m	73 m	73 m	75 m

Ethernet: 802.3 Ethernet or 802.3u Fast Ethernet for 10BASE-T/

100BASE-TX (RJ-45)

Radio: IEEE 802.11b

IEEE 802.11b compliant

USA & Canada: 1 ~ 11 canaux

La liste suivante présente la définition des termes utilisés dans le présent document.

Un réseau local sans fil Ad-Hoc est un groupe d'ordinateurs dans lequel chaque membre est équipé d’une carte réseau et qui est connecté en tant que réseau local sans fil indépendant.

BSS est l'abréviation de Basic Service Set. Tronçon de service de base, constitué d'un point d'accès et de tous les PC du réseau local qui lui sont associés.

Csma/ca

Abréviation de Carrier Sense Multiple Access with Collision Avoidance (Écoute de la porteuse et détection de collision).

Épine dorsale

L'infrastructure principale d'un réseau. Il s'agit de la partie du réseau qui transporte les informations d'un point central vers un autre point central, où elles sont chargées sur le système local.

ESS (ESS-ID, SSID) est l'abréviation de Extended Service Set (Tronçon de service étendu). Plusieurs tronçons BSS forment ensemble un ESS ou tronçon de service étendu. Les utilisateurs mobiles de réseaux locaux peuvent se déplacer et se connecter à différents tronçons BSS dans un tronçon EESS (ESS-ID, SSID).

Ethernet

Réseau local de communication de données répandu, qui autorise les transmissions entre ordinateurs et terminaux. Ethernet fonctionne à un taux de transmission sur bande de base de 10 Mbps, en utilisant un câble coaxial blindé ou un câble téléphonique à paire torsadée blindé.

Gestion des déplacements

Un utilisateur mobile de réseau local sans fil se déplace dans un tronçon ESS et maintient une connexion continue avec le réseau de l'infrastructure.

Infrastructure

Un réseau local filaire et sans fil intégré est une configuration de type Infrastructure.

Point d'accès

Périmètre d'interconnexion de réseaux qui permet de connecter de façon transparente des réseaux filaires et sans fil.

Seuil de fragmentation

Dans la norme 802.11, la couche MAC peut fragmenter et réassembler les MSDU ou les MMPDU dirigées. Les systèmes de fragmentation et de défragmentation permettent la retransmission des fragments.

Seuil RTS

Les émetteurs en concurrence pour le média peuvent ignorer leur existence mutuelle. Le service RTS/CTS permet de résoudre le problème de nœud caché. Si la taille de paquet est inférieure au seuil RTS prédéfini, le service RTS/CTS n'est PAS activé.

Station de base

Dans le domaine des télécommunications mobiles, une station de base est l’émetteur/récepteur radio central qui assure les communications avec les radiotéléphones mobiles à sa portée. Dans le domaine des applications de communication cellulaire et des applications de communication personnelle, chaque cellule ou microcellule a sa propre station de base, chaque station de base étant interconnectée avec d’autres bases de cellules.

Type de préambule

Les drivers de certains points d’accès et cartes clients disposant d’un paramètre radio pour le préambule de fréquence radio court. Si tous les clients et points d’accès de votre réseau sans fil disposent de cette fonctionnalité, son activation peut optimiser le débit. Toutefois, si un canal radio ne supporte pas cette fonctionnalité, il ne pourra communiquer avec aucun autre canal radio pour lequel ce paramètre est déclaré comme court.

WEP est l'abréviation de Wired Equivalent Privacy. Le WEP est basé sur l'utilisation de clés de 64 bits ou 128 bits et sur l'algorithme de cryptage RC4 dont l'utilisation est très répandue. Les périphériques sans fil qui ne disposent pas d'une clé WEP valide sont exclus du trafic réseau.

FCC - class b

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: « Appareils Numériques » NMB-003 édictée par le ministère des Communications.
