Type d'appareil	Serveur d'impression sans fil
Connexion réseau	Sans fil (Wi-Fi)
Compatibilité imprimante	Imprimantes USB standard
Protocoles réseau	TCP/IP, DHCP, DNS
Interfaces	Port USB, port Ethernet
Normes Wi-Fi	802.11b/g
Sécurité réseau	WEP, WPA, WPA2
Alimentation	Adaptateur secteur externe
Dimensions	Compact, format de bureau
Poids	Non précisé
Compatibilité OS	Windows, Mac OS, Linux
Installation	Logiciel d'installation inclus
Gestion	Interface web intégrée
Indicateurs	LED pour statut réseau et alimentation
Fonctionnalités supplémentaires	Partage d'imprimante multi-utilisateurs

FOIRE AUX QUESTIONS - 2621W-U SMC

Comment réinitialiser le SMC SMC 2621W-U aux paramètres d'usine ?

Pour réinitialiser le SMC 2621W-U, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon SMC SMC 2621W-U ne se connecte-t-il pas à Internet ?

Vérifiez d'abord votre connexion Internet et assurez-vous que tous les câbles sont correctement branchés. Redémarrez le routeur et le modem si nécessaire.

Comment changer le mot de passe Wi-Fi du SMC SMC 2621W-U ?

Connectez-vous à l'interface de configuration en ouvrant un navigateur et en entrant l'adresse IP 192.168.1.1. Entrez vos identifiants, allez dans les paramètres sans fil, puis modifiez le mot de passe dans la section correspondante.

Le voyant d'alimentation du SMC SMC 2621W-U clignote-t-il en permanence, que faire ?

Un voyant d'alimentation clignotant peut indiquer un problème d'alimentation. Vérifiez que l'adaptateur secteur est correctement connecté et essayez de le brancher sur une autre prise électrique.

Comment mettre à jour le firmware du SMC SMC 2621W-U ?

Téléchargez la dernière version du firmware depuis le site du fabricant. Connectez-vous à l'interface de configuration, allez dans la section 'Mise à jour du firmware' et suivez les instructions pour télécharger le fichier.

Quels sont les voyants lumineux sur le SMC SMC 2621W-U et que signifient-ils ?

Les voyants indiquent l'état de l'alimentation, de la connexion Internet et des ports LAN. Consultez le manuel d'utilisation pour une description détaillée de chaque voyant.

Comment configurer le SMC SMC 2621W-U pour un réseau invité ?

Accédez à l'interface de configuration, allez dans les paramètres sans fil, puis activez le réseau invité. Vous pourrez définir un nom et un mot de passe distincts pour les invités.

Le SMC SMC 2621W-U est-il compatible avec IPv6 ?

Oui, le SMC 2621W-U prend en charge IPv6. Vous pouvez activer cette fonctionnalité dans les paramètres réseau de l'interface de configuration.

Que faire si je ne peux pas accéder à l'interface de configuration ?

Assurez-vous que vous êtes connecté au réseau du routeur. Vérifiez que l'adresse IP que vous utilisez est correcte. Si cela ne fonctionne pas, essayez de réinitialiser le routeur.

Comment améliorer la portée du signal Wi-Fi du SMC SMC 2621W-U ?

Pour améliorer la portée, placez le routeur dans un endroit central de votre maison, éloigné des murs épais et des appareils électroniques. Vous pouvez également envisager d'utiliser un répéteur Wi-Fi.

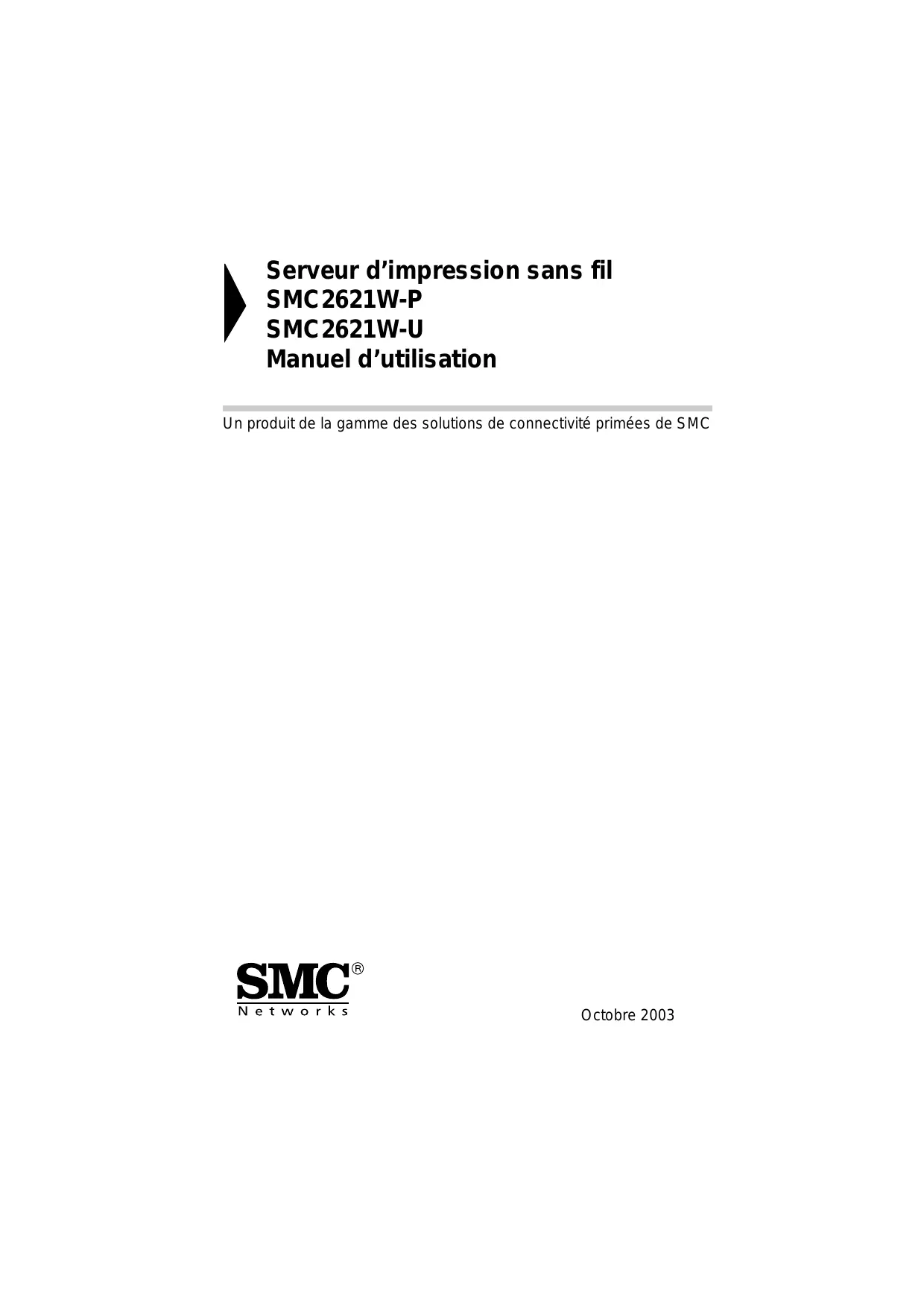

MODE D'EMPLOI 2621W-U SMC

Serveur d'impression sans fil

Manuel d'utilisation

Un produit de la gamme des solutions de connectivité primées de SMC

Chapitre 1

Caractéristiques 1

Consignes de sécurité 3

Contenu de l'emballage 4

Modles 5

Témoins lumineux 7

Bouton de diagnostic 8

Installation dans le réseau local 9

Procedure 9

Configuration du serveur d'impression sans fil... 11

Présentation générale 11

Utilisation de l'Assistant Windows 12

Procedure 13

Configuration sans fil 15

Configuration du PC client 19

Présentation générale 19

Méthodes d'impression 19

Quelle est la méthode d'impression recommandée ?... 20

Vérification des protocoles réseau (sous Windows 9x)... 21

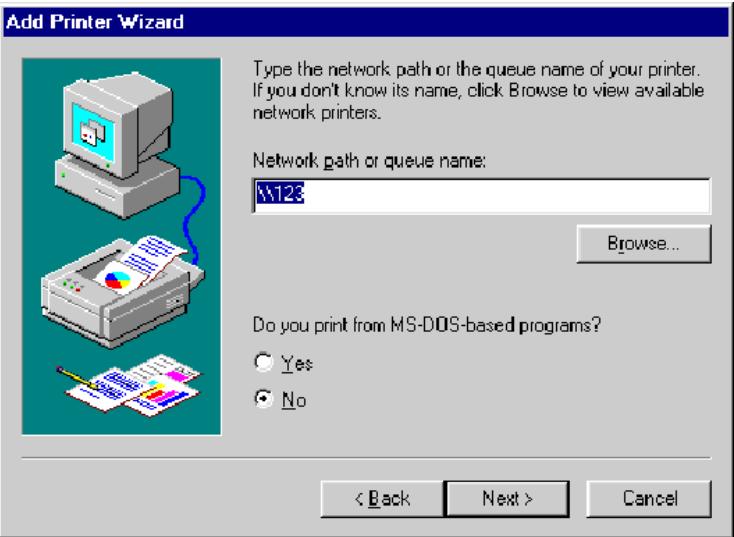

Impression peer-to-peer sous Windows 23

Configuration sous Windows 2000/XP 23

Configuration sous Windows 9x/ME 27

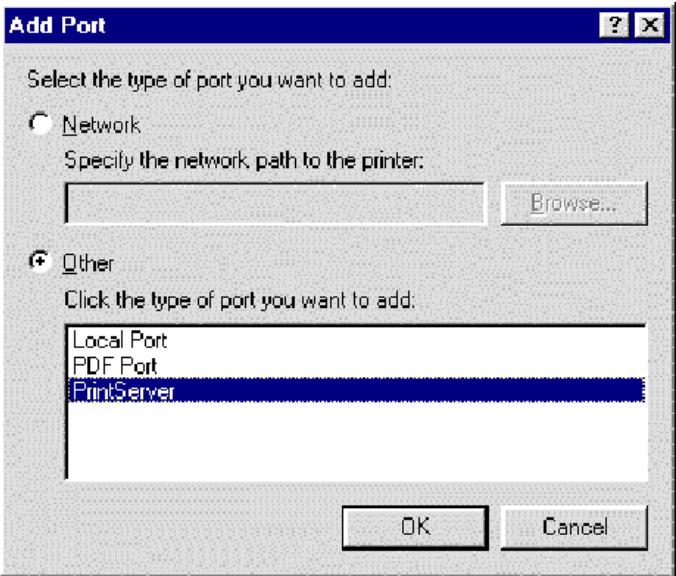

Configuration du port d'imprimante peer-to-peer 29

Impression Windows SMB 36 Impression à partir de programmes MS-DOS 38 Windows avec des files d'attente d'impression serveur 41 Macintosh (AppleTalk) 42 Macintosh OS X 44

Utilitaire d'administration biadmin 47

Configuration requise 47 Installation 47 Utilisation 48

Écran principal 48 53 Configuration 55

Administration par interface web 71

Présentation générale 71 Preparation 71 Connexion au serveur d'impression sans fil 73 Écrans de configuration 73

AppleTalk 74 NetBEUI 75 TCP/IP 76 Configurer le serveur 78 Configuration sans fil 79 Autres écrans 83

Fonctionnalités spéciales 85

Présentation générale 85

Internet Printing Protocol (IPP) 85

Configuration du serveur IPP 86

Installation du client IPP sous Windows 95/98/Me/NT 4.0/XP 87

Installation du client IPP sous Windows 2000/XP.....91

Utilisation des imprimantes IPP 93

Internet Mail Printing 94

Configuration requise 94

Configuration du système Internet Mail Printing 96

Logiciel utilisateur 97

Utilisation du nouveau port 100

Vérification du driver d'imprimante 101

Impression via Internet 102

Dépannage 105

Présentation générale 105

Problèmes matériels et de réseau local 105

Problèmes d'impression sous Windows 112

Configuration d'un serveur windows 125

Windows NT 4.0 Server 125

Ajout du support d'impression TCP/IP 125

Ajout d'une imprimante distante TCP/IP 125

Windows 2000 Server 127

Systèmes unix 129

Présentation générale 129

Configuration de l'adresse IP du serveur d'impression sans fil 129

Autre configuration du serveur d'impression sans fil... 130

Impression Direct Socket Interface 131

Impression LPD 132

LPD sous System V 133

LPD sous Linux 136

LPD sous BSD 137

Ce chapitre présente les fonctionnalités de votre serveur d'impression sans fil.

Caractéristiques

Félicitations pour l'achat de votre nouveau serveur d'impression sans fil. Notre serveur d'impression sans fil a été conçu pour offrir une solution d'impression réseau simple et efficace. Ses points forts sont décrits ci-après.

Polyvalence

Le serveur d'impression sans fil supporte jusqu'à quatre protocôles : TCP/IP, SMB (Service Message Block), AppleTalk (EtherTalk) et NetBEUI. Il dispose d'un port d'interface Ethernet et supporte Unix, Linux, Appletalk, NetWare (impression NDPS LPR) et Microsoft Windows.

Facilité d'installation

Le serveur d'impression sans fil facilite l'ajout d'imprimantes ou de traceurs à votre réseau.

Facilité de configuration

Plusieurs utilisateurs sont fournis pour simplifier la configuration. Pour les utilisateurs de Windows 95/98/Me/NT/2000/XP, le programme BiAdmin facilite la configuration du serveur d'impression réseau pour différentes configurations réseau et serveur.

Interface web

L'interface Web offre une méthode simple pour configurer chaque modèle dans les réseaux TCP/IP.

Dimensions réduites

Le serveur d'impression sans fil peut être utilisé même dans les endroits où l'espace est limité.

-Outils de gestion à distance

Une gamme étendue d'outils logiciels est fournie. Dans la plupart des environnements, le serveur d'impression sans fil et les imprimantes bidirectionnelles liées peuvent être configurés à distance.

Support du protocole IPP (internet printing protocol)

Le serveur d'impression sans fil peut se composer en serveur IPP (Internet Printing Protocol) pour permettre à vos clients, vos fournisseurs, vos collaborateurs ou toute autre personne d'imprimer sur votre imprimante à partir d'Internet. Le calculiciel client IPP Windows est également fourni.

Support des réseaux locaux sans fil

Les postes sans fil qui supportent la norme IEEE 802.11b peuvent interagir avec le serveur d'impression sans fil. Les utilisateurs de réseau local filaire et sans fil peuvent tous imprimer sur l'imprimante connectée, mais si le serveur d'impression a été configuré pour le mode Infrastructure, ils ne peuvent y accéder que séparation. Le serveur d'impression doit être utilisé dans un réseau sans fil Ad-Hoc pour être accessible simultanément avec les deux types de connexions (câble et sans fil).

Remarque: Reportez-vous aux tableaux Protocôles gérés et Fonctionnalités gérées à l'Annexe A pour plus d'informations sur les modèles supportant ces différentes fonctionnalités.

Consignes de sécurité

Pour votre propre sécurité et pour protéger votre serveur d'impression sans fil, respectez les consignes de sécurité suivantes.

1. Débranche ce périphérique de sa source d'alimentation avant tout nettoyage. Utilisez uniquement un tissu légèrement humidifié pour le nettoyer. N'utilisez pas de détergents liquides ou en aérosol.
2. Évitez d'utiliser ce produit après un liquide. Toute exposition à des projections de liquide est susceptible de provoquer des chocs électriques.
3. N'installez pas le serveur d'impression sans fil sur une surface instable. Il pourrait tomber et être sérieusement endommagé.
4. Ce périphérique ne peut être utilisé qu'avec le type d'alimentation électrique indiqué sur l'étiquette de marquage. Si vous n'êtes pas sûr du type d'alimentation électrique locale, consultez votre revendeur ou l'agence de votre compagnie électrique.
5. Ne pincez pas le cordon d'alimentation et ne le soumettez à aucune action susceptible de l'endommager. S'il est posé à même le sol et dans un lieu de passage, vérifiez que le câble est correctement protégé et qu'il n'est pas susceptible de provoquer des chutes.
6. Si vous utilisez un cordon de rallonge, vérifiez que l'intensité électrique totale des appare
7. d'autres risques. Confiez les réparations éventuelles à un réparateur qualifié.
8. Le serveur d'impression sans fil doit être confié à un réparateur qualifié dans les cas suivants :
9. Le cordon d'alimentation est endommagé ou n'est plus isolé.
10. Un liquide a été projeté sur l'appareil. L'appareil a été exposé à la pluie ou à de l'eau. L'appareil ne fonctionne pas normalement, conformément aux instructions. L'appareil est tombé ou son boîtier a été endommagé.

Contenu de l'emballage

Votre serveur d'impression sans fil est livré avec les éléments ci-dessous. Si un élément est absent, contactez immédiatement votre revendeur.

• Serveur d'impression sans fil.
• Prise d'alimentation.
• CD-ROM contenant tous les programmes de support et le présent manuel. Guide d'installation rapide.

Modèles

Ce manuel concerne les modèles de serveurs d'impression sans fil ci-après. Ce chapitre contient des informations sur les témoins lumineux et les connexions. Pour plus d'informations sur chaque modèle, consultez l'Annexe A - Specifications.

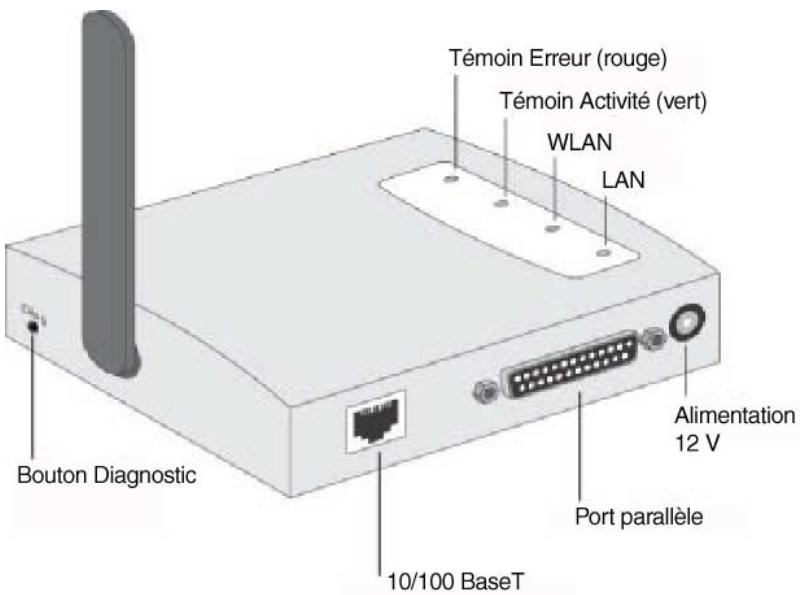

Serveur d'impression sans fil smc2621w-p avec port parallèle

Un port parallèle d'imprimante. - Station sans fil IEEE802.11b. - Connexion de réseau local 10/100BASE-T.

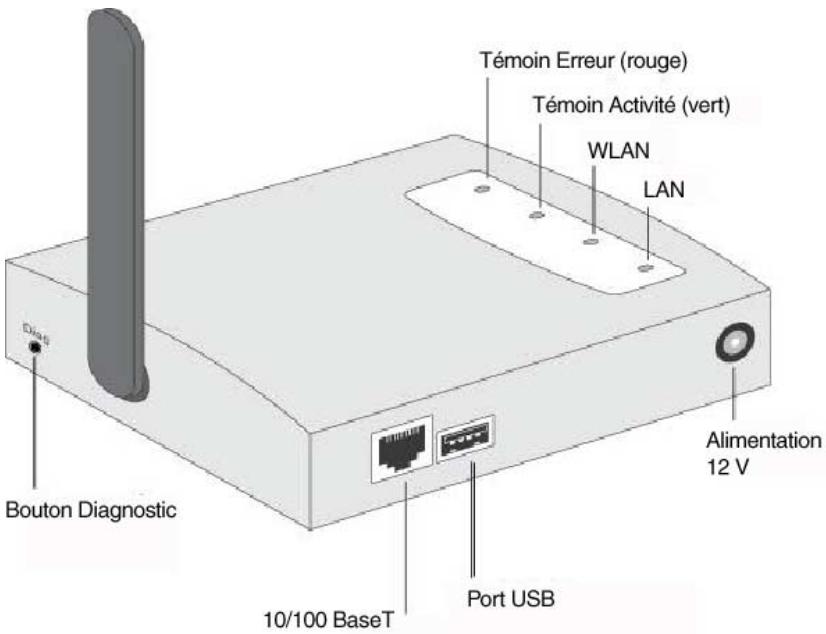

Serveur d'impression sans fil smc2621w-u avec port USB

Un port d'imprimante USB. - Station sans fil IEEE802.11b. - Connexion de réseau local 10/100BASE-T.

Témoins lumineux

Tous les modèles sont équipés de quatre témoins lumineux sur leur partie supérieure. Le témoin ERR (Erreur) est rouge. Le témoin ACT (Activité) est vert. Le fonctionnement de ces témoins lumineux est décrit dans le tableau ci-dessous.

Témoin ACT (vert)	Témoin ERR (rouge)	Description de l'état
Off (éteint)	Off (éteint)	Appareil hors tension.
On (allumé)	Off (éteint)	Fonctionnement normal - en attente.
Clignotant	Off (éteint)	Fonctionnement normal - émission ou réception de paquets dans le réseau.
On (allumé)	On (allumé)	Erreur matérielle.
Clignotant	Clignotant	Mise à niveau du logiciel en cours.

Témoin	Description
WLAN ACT (opération sans fil)	Éteint – Pas de connexion sans fil disponible. Allumé – Connexion sans fil disponible. Clignotant – Émission ou réception de données via le réseau local sans fil.
LAN ACT (opération réseau local)	Éteint – Pas de connexion de réseau local. Allumé – Connexion de réseau local disponible. Clignotant – Émission ou réception de données via le réseau local.

Bouton de diagnostic

Le serveur d'impression sans fil est équipé d'un bouton Diagnostic. Ce bouton est logé dans un renforcement; il peut être enfoncé au moyen d'une épingle ou d'un trombone. Ce bouton a deux fonctions :

Restaurer les paramètres par défaut. - Imprimer une page de test contenant tous les paramètres en cours.

Pour restaurer les paramètres par défaut :

1. Mettez le serveur d'impression sans fil hors tension.
2. Maintenez enfoncé le bouton de diagnostic. Tout en maintenant ce bouton enfoncé, remettez le serveur d'impression sans fil sous tension.
3. Si vous continuez à appuyer sur ce bouton pendant 10 secondes, une page de diagnostic montrant les nouveaux paramètres (par défaut) s'imprime.

Pour générer une impression de diagnostic :

1. Vérifiez que le serveur d'impression sans fil et l'imprimante connectée au Port 1 sont tous deux SOUS TENSION.
2. Appuyez sur le bouton de diagnostic et maintenez-le enfoncé pendant 2 secondes.
3. La page de test avec les paramètres en cours s'imprime.

Remarque : Les imprimantes PostScript ne peuvent pas imprimer cette page. Si l'imprimante connectée au Port 1 est une imprimante PostScript, la page de test ne s'imprimera pas.

Réseau LOCAL

Ce chapitre explique comment installer le serveur d'impression sans fil dans votre réseau local.

1. Préparation

• Vérifiez que le serveur est HORS tension. Ne connectez pas le serveur d'impression sans fil s'il est sous tension.
• Trouvez le nom de serveur par défaut de votre serveur d'impression sans fil. Le nom du serveur par défaut est indiqué sur une étiquette sur la partie inférieure du périphérique. Ce nom se compose de 8 lettres et/ou chiffres. Notez-le; vous pourrez en avoir besoin pendant la configuration.

2. Connexion des imprimantes

Connectez le ou les câbles d'imprimantes ou de traceurs au(x) port(s) approprié(s) du serveur d'impression sans fil. Les câbles de port parallèle doivent mesurer au moins 3 mètres de long.

3. Connexion du câble réseau

Raccordez le câble réseau au connecteur de réseau local 10/100BASE-T du serveur d'impression sans fil.

Remarque: Cette opération désactive l'interface sans fil. Il n'est pas possible d'utiliser l'interface sans fil pour la configuration initiale.

• Une fois la configuration terminée, l'interface de réseau local peut être déconnectée si elle n'est pas nécessaire.
• Pour utiliser à la fois l'interface de réseau local et l'interface sans fil, il faut affecter au mode sans fil la valeur Ad-Hoc.
• Pour utiliser l'interface de réseau local, il est nécessaire de brancher le câble du réseau local AVANT la mise sous tension.

4. Mise sous tension

Branchez le cordon d'alimentation et mettez l'appareil sous tension. Le démarrage ne prend que quelques secondes.

Utilisez uniquement le module d'alimentation fourni avec l'appareil. Les modules d'alimentation des différents modèles ne sont pas interchangeables.

5. Contrôle des témoins lumineux

• Le témoin lumineux rouge d'erreur doit clignoter puis s'éteindre. Lorsque ce témoin s'éteint et que le témoin Activité reste allumé ou clignote, cela signifie que le serveur d'impression sans fil est prêt.
• Pour le modèle SMC2621W-U, le témoin d'erreur rouge continue à clignoter si le serveur d'impression sans fil ne parvient pas à se connecter à l'imprimante USB. Le témoin LAN doit être allumé.

(Le témoin WLAN est éteint. Cela est normal, vous en trouvez l'explication plus haut.)

Impression sans FIL

Ce chapitre présente la procédure de configuration.

Présentation générale

Le serveur d'impression sans fil est donc pour supporter un grand nombre de plates-formes différentes, et la configuration nécessaire dépend de l'environnement dans lequel il est installé.

• Le serveur d'impression sans fil a généralement besoin d'être configuré, mais si votre réseau comporte un serveur DHCP, le serveur d'impression est Plug & Play. Un Assistant de configuration sous Windows est également fourni sur le CD-ROM pour simplifier cette tâche.
• Les PC qui doivent utiliser l'imprimante connectée au serveur d'impression sans fil doivent toujours être configurés. Pour plus d'informations, reportez-vous au Chapitre 4 - Configuration du PC client.
• Si vous souhaitez utiliser un système d'impression basé sur une file d'attente sous Windows NT Server/Windows 2000/Windows XP, le serveur réseau doit être configuré comme indiqué à l'Annexe B - Configuration d'un serveur Windows. Il n'est toutefois pas nécessaire d'utiliser une file d'attente installée sur un serveur réseau; les PC client peuvent imprimer directement sur le serveur d'impression sans fil en utilisant l'impression peer-to-peer (poste-à-poste) qui s'installe au moyen de l'option [User setup] (Configuration utilisée) et qui est disponible sur le CD-ROM.

Méthodes de configuration

Les méthodes disponibles pour configurer le serveur d'impression sont les suivantes :

• Assistant Windows - voir ci-après pour les détails.
• Utilitaire de gestion BiAdmin - voir Chapitre 8 - Dépannage pour les détails.
• Configuration par interface Web - voir Chapitre 6 - Administration par interface Web pour les détails.

Configuration et gestion avancées

L'utilitaire de gestion BiAdmin est fourni pour permettre des opérations de configuration et de gestion avancées.

Ce programme est installé par défaut lorsque vous sélectionnez l'option d'installation [Administrator] (Administrateur). Reportez-vous au Chapitre 5 - Utilitaire d'administration BiAdmin pour des informations sur l'utilisation de BiAdmin.

Utilisation de l'assistant windows

L'Assistant Windows est fourni sur le CD-ROM et fonctionne sous Windows 95, 98, NT4.0, ME, Windows 2000 et Windows XP.

Son utilisation est recommandée pour la configuration du serveur d'impression.

Il peut être utilisé pour configurer le serveur d'impression sans fil pour votre environnement réseau même si le serveur d'impression n'a pas d'adresse IP valide.

Procédure

1. Insérez le CD-ROM fourni dans votre lecteur de CD-ROM. Si le programme de configuration ne démarre pas, exécutez SETUP.exe dans le dossier racine.
2. Sur le premier écran, présenté ci-dessous, cliquez sur [Setup Wizard] (Assistant de configuration).

Figure 1. Écran du serveur d'impression sans fil

1. Cliquez sur [Next] (Suivant) dans le premier écran de l'Assistant pour voir la liste des serveurs d'impression sans fil de votre réseau local.
2. Sélectionnez votre nouveau serveur d'impression sans fil puis cliquez sur [Next] pour continuer.
3. Entrez les informations nécessaires dans l'écran suivant.
4. Vous pouvez changer le nom du serveur d'impression si vous le souhaitez. Le commentaire est facultatif.
5. Sélectionnez ou saisissez le nom du groupe de travail [Workgroup name] pour ce serveur d'impression sans fil.
6. Cliquez sur [Next] pour configurer l'écran [TCP/IP].
7. Sélectionnez [Obtain IP Address automatically] (Obtenir automatiquement une adresse IP) si votre réseau local dispose d'un serveur DHCP, sinon sélectionnez [Fixed IP Address] (Adresse IP fixe).
8. Comme adresse IP statique [Fixed IP Address], entrez ez le même masque de réseau [Network Mask] et la même passerelle [Gateway] que les PC de leur réseau local.
9. Dans les écrans sans fil, les paramètres doivent correspondre à vos autres postes sans fil. Pour des informations détaillées sur chaque paramètre, reportez-vous à la section Configuration sans fil.
10. Cliquez sur [Finish] (Terminer) pour enregistrer les informations sur le serveur d'impression sans fil.

Remarque: Pour installer l'Assistant sur votre PC, utilisez l'option [Installation].

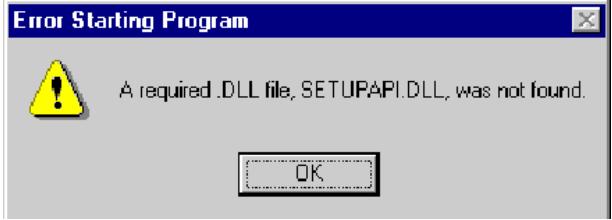

Si le serveur d'impression sans fil n'apparaît pas dans la liste :

Vérifiez tous les câbles reliés au serveur d'impression sans fil. - Vérifiez les témoins lumineux du serveur d'impression sans fil :

• Le témoin Erreur doit être éteint et le témoin d'activité doit être allumé ou clignoter.
• Le témoin LAN doit être allumé.
• Vérifiez que votre PC et le serveur d'impression sans fil sont installés sur le même segment du réseau local. (Si votre réseau local ne contient pas de routeur ou de passerelle, vous n'avez qu'un seul segment.)
• Vérifiez que le protocole réseau TCP/IP ou NetBEUI est installé sur votre PC. Reportez-vous à la section Vérification des protocoles réseau (sous Windows 9x) du Chapitre 4 pour les détails.

Remarque: Pour la configuration, utilisez le protocole TCP/IP.

Mode sans fil

Le serveur d'impression sans fil est un poste sans fil et NON un point d'accès. Comme les autres postes sans fil, il possède les trois modes indiqués ci-après :

802.11 Ad-hoc

Aucun point d'accès n'est utilisé, les postes sans fil communiquent directement les uns avec les autres. Il s'agit de la norme actuelle.

Aucun point d'accès n'est utilisé, les postes sans fil communiquent directement les uns avec les autres. Il s'agit d'une norme ancienne, qui impose à chaque poste sans fil d'utiliser le même canal. (Dans le mode 802.11 Ad-Hoc, un poste sans fil analyse tous les canaux pour trouver les groupes Ad-Hoc compatibles qu'il peut rejoindre.)

Remarque: Il est recommandé d'utiliser le mode 802.11 Ad-Hoc. Si votre carte de réseau local sans fil ne supporte pas le mode 802.11 Ad-Hoc, essayez le mode Ad-Hoc sur le PC et le mode 802.11 Ad-Hoc sur le serveur d'impression sans fil. Si cela ne fonctionne pas, sélectionnez le mode Ad-Hoc sur le serveur d'impression sans fil.

Infrastructure (par défaut)

Tous les postes sans fil se connectent au point d'accès. Cela autorise la connexion à la fois aux autres postes sans fil et au réseau local filaire.

Remarque : Pour utiliser les interfaces LAN et sans fil, le mode sans fil défini doit être Ad-Hoc. En mode Infrastructure, le branchement d'un câble de réseau local désactive l'interface sans fil.

Configuration nécessaire

	Mode Ad-Hoc Mode 802.11 Ad-Hoc	Mode Infrastructure
SSID	En mode 802.11 Ad-Hoc, le serveur d'impression sans fil rejoint les groupes avec les mêmes SSID. S'il n'existe pas de groupe Ad-Hoc dans l'environnement, le serveur d'impression sans fil le créé en utilisant le numéro SSID configuré.	Doit correspondre au point d'accès.
Channel (Canal)	En mode Ad-Hoc, le serveur d'impression sans fil rejoint les groupes avec les mêmes numérios de canal. En mode 802.11 Ad-Hoc, le serveur d'impression analyse tous les canaux pour trouver les groupes compatibles qu'il peut rejoindre. S'il n'y a pas de groupe Ad-Hoc disponible, le serveur d'impression sans fil créé un groupe en utilisant son propre numéro de canal.	Le point d'accès définit le canal utilisé. Les postes sans fil localisent automatiquement le canal correct.
WEP Settings (Paramètres WEP)	Doivent correspondre aux autres postes sans fil.	Doivent correspondre au point d'accès.

Chapitre 4

Ce chapitre détaille la configuration client nécessaire aux clients du réseau local pour utiliser la ou les imprimantes connectées au serveur d'impression sans fil.

Présentation générale

Pour la configuration client, le serveur d'impression sans fil doit être installé dans votre réseau local et configuré conformément aux instructions du Chapitre 3 - Configuration du serveur d'impression sans fil. Le serveur d'impression sans fil et l'imprimante connectée doivent être tous deux SOUS tension.

Méthodes d'impression

Le serveur d'impression sans fil accepte plusieurs méthodes d'impression :

Les tâches d'impression sont stockées (mises en file d'attente) sur votre PC, puis envoyées directement au serveur d'impression sans fil lorsque celui-ci est disponible.

• File d'attente d'impression serveur

Toutes les tâches d'impression sont stockées (mises en file d'attente) sur le serveur réseau (par exemple sous Windows NT/2000) puis transmises au serveur d'impression sans fil. L'administrateur réseau peut alors agir sur la file d'impression. Par exemple, une tâche d'impression importante peut être transférée au début de la file d'attente.

- Impression windows SMB

L'impression Windows SMB est une norme Microsoft pour l'utilisation d'une imprimante réseau. Aucun logiciel supplémentaire n'est nécessaire sur votre PC Windows, et l'impression à partir des programmes MS-DOS est supportée. Toutefois, comme le serveur d'impression sans fil ne peut pas stocker de fichiers, les tâches d'impression volumineuses peuvent causer des problèmes.

AppleTalk est également supporté, et aucune configuration du serveur d'impression sans fil n'est normalement nécessaire. Pour plus d'informations sur la configuration client, reportez-vous à la section Macintosh (AppleTalk) de ce chapitre.

Quelle est la méthode d'impression recommandée ?

• Si vous utilisez Windows 95, 98, NT, Me, 2000 ou XP, la méthode la plus simple à utiliser est l'impression peer-to-peer.
• Si vous utilisez Windows et que vous avez besoin d'imprimer à partir de programmes MS-DOS ou que vous ne souhaitez pas installer de logiciel supplémentaire, utilisez SMB. La méthode d'impression SMB n'est toute fois pas adaptée aux documents complexes et volumineux; par conséquent, si vous avez besoin d'imprimer de tels documents et d'imprimer également à partir de MS-DOS, installez À LA FOIS l'impression peer-to-peer et l'impression SMB. Les programmes MS-DOS pourront utiliser l'imprimante SMB, tandis que les programmes Windows devront plutôt utiliser l'impression peer-to-peer.
• Si vous réseau local est équipé de serveurs réseau (par exemple Windows NT ou Windows 2000 Server), utilisez la méthode conseillée par votre administrateur réseau. Si vous le souhaitez, le serveur d'impression sans fil peut imprimer par l'intémédiaire d'une file d'attente située sur un serveur réseau.

Utilisateurs Unix Reportez-vous au manuel Unix présent sur le CD-ROM, dans le répertoire Manual/Unix. Utilisateurs Macintosh Reportez-vous à la section Macintosh de ce chapitre.

Vérification des protocoles réseau (sous windows 9X)

Il est nécessaire que le protocole TCP/IP OU BIEN le protocole NetBEUI soit installé sur votre PC. (TCP/IP est installé par défaut sur toutes les versions de Windows postérieures à Windows 95.)

• Si vous utilisez l'impression peer-to-peer, ces vérifications seront effectuées par le programme d'installation.
• Si vous utilisez d'autres méthodes, vous devez effectuer ces vérifications manuellement en procédant comme suit :
• Sélectionnez [Settings - Control Panel - Network] (Paramètres - Panneau de configuration - Réseau) dans le menu [Start] (Démarrer). Un écran similaire à celui-ci doit s'afficher :

Figure 2. Configuration réseau

• La première ligne de la liste, [NetBEUI -> PCI Fast Ethernet Adapter] (Adaptateur PCI Fast Ethernet), indique que le protocole NetBEUI est installé sur le PC
• La ligne sélectionnée [TCP/IP -> PCI Fast Ethernet Adapter] indique que le protocole TCP/IP est installé. Notre PC affichera le nom de votre carte réseau à la place de « PCI Fast Ethernet Adapter ».
• Si aucune de ces deux lignes n'est présente :
• Installez le protocole NetBEUI en sélectionnant [Add - Protocol - Microsoft - NetBEUI - OK] (Ajouter - Protocole - Microsoft - NetBEUI - OK). Il est possible que vous soyez invité à insérer votre CD-ROM Windows.
• Si nécessaire, vous pouvez aussi installer TCP/IP. Toutefois, selon votre environnement de réseau local, il vous faudra éventuellement configurer plus avant TCP/IP.
• Si l'un des deux protocoles est déjà installé, poursuivez l'installation.

Impression peer-to-peer sous windows

Avec cette méthode d'impression, les tâches d'impression sont stockées (mises en file d'attente) sur votre PC, puis transmises au serveur d'impression sans fil lorsque celui-ci est disponible.

Windows 2000 et XP n'ont besoin d'aucun logiciel supplémentaire.

Pour les autres versions de Windows, le pilote PTP (Peer-to-Print) Printer Port doit être installé sur chaque PC.

Configuration sous windows 2000/xp

La méthode d'impression recommandée consiste à utiliser LPR, comme suit :

1. Ouvrez votre dossier [Printers] (Imprimantes), cliquez avec le bouton droit sur l'imprimante voulue et sélectionnez [Properties] (Propriétés).

Chapitre 4 configuration du PC client

1. Lorsqu'un message vous le demande, CHOISSEZ l'onglet [Ports] et cliquez sur le bouton [Add Port] (Ajouter un port).

Figure 4. Écran Ports d'imprimante

1. Choisissez [Standard TCP/IP Port] (Port TCP/IP standard) puis cliquez sur [New Port] (Nouveau port).

Figure 5. Écran Ajouter un port

1. Sur l'écran [Add Standard TCP/IP Printer Port Wizard] (Assistant Ajout de port d'imprimante TCP/IP standard) ci-dessus, entrez l'adresse IP du serveur d'impression dans la zone [Printer Name or IP Address] (Nom de l'imprimante ou adresse IP), puis cliquez sur [Next] (Suivant).

Figure 6. Écran Informations supplémentaires sur le port

1. Dans cet écran, sélectionnez [Custom] (Personnalisé) puis cliquez sur le bouton [Settings] (Paramètres).

Figure 7. Écran Paramètres du port

Impression peer-to-peer sous windows

1. Dans l'écran ci-dessus :
2. Sélectionnez [LPR] dans la section [Protocol] (Protocole).
3. Entrez un nom de file d'attente [Queue name] (L1 pour le Port 1, L2 pour le Port 2 si le serveur d'impression sans fil est équipé de 2 ports d'impression).
4. Vérifiez que l'option [LPR Byte Counting Enabled] (Comptage des octets LPR activé) est activée.
5. Cliquez sur [OK] pour confirmer vos modifications et fermer cet écran.
6. Suivez les instructions qui s'affichent pour terminer les opérations de l'Assistant.

Configuration sous windows 9x/me

Pour la procédure suivante, le serveur d'impression sans fil doit être installé dans votre réseau local et configuré conformément aux instructions du Chapitre 3 - Configuration du serveur d'impression sans fil. Le serveur d'impression sans fil et l'imprimante connectée doivent être tous deux sous tension.

1. Insérez le CD-ROM fourni dans votre lecteur de CD-ROM. Si le programme de configuration ne démarre pas, executez SETUP. exe dans le dossier racine.
2. Cliquez sur le bouton [Installation] puis sélectionnez [User Install] (Installation utilisée).

Figure 8. Écran d'installation

1. Suivez les messages pour terminer l'installation du Peer-to-peer Printer Port Driver (Pilote d'impression peer-to-peer). (Si vous rencontrez des problèmes au cours de l'installation, reportez-vous à la section Windows du Chapitre 8 - Dépannage.)
2. L'installation du driver d'impression s'exécute.

Par la suite, vous pouvez utiliser [Start - Programs - Print Server Driver - Printer Port Setup] (Démarrer - Programmes - Driver de serveur d'impression - Configuration du port d'imprimante) pour exécuter le programme à nouveau.

Configuration du port d'imprimante peer-to-peer

1. Le programme recherche les serveurs d'impression dans le réseau, et un écran similaire à l'écran suivant apparait.
2. Si vous le souhaitez, cliquez sur [Refresh] (Actualiser).
3. Si possible, le nom de l'imprimante connectée est affiché. Si l'indication [No printer] (Aucune imprimante) apparait, assurez-vous que l'imprimante est correctement connectée et sous tension.

Figure 9. Configuration du port d'impression (impression peer-to-peer)

Si votre serveur d'impression sans fil n'apparaît pas dans la liste :

• Cliquez sur le bouton [Refresh] (Actualiser).
• Vérifiez que le serveur d'impression sans fil et l'imprimante sont tous deux correctement connectés et sous tension.
• Vérifiez que le serveur d'impression sans fil a bien été configuré. (Utilisez l'Assistant de configuration qui se trouve sur le CD-ROM.)

Si vous utilisez TCP/IP, essayez d'installer le protocole NetBEUI. (Voir la section plus haut Vérification des protocoles réseau (sous Windows 9x) pour plus d'informations.) Puis renouvelez l'opération.

1. Sélectionnez le port voulu sur un serveur d'impression sans fil, puis cliquez sur [Next] (Suivant). Un message vous indique alors si le port a été correctement créé.

Remarque: Si le message d'erreur suivant s'affiche, installez Internet Explorer 4 ou ultérieur, ou suivez la procédure décrite à la section Problèmes d'impression sous Windows du Chapitre 8.

1. Le port d'imprimante est créé, et un écran similaire à l'écran suivant apparait.

Figure 10. Configuration du port d'imprimante

1. Sélectionnez l'imprimante Windows appropriée dans la liste [Existing Printers] (Imprimantes existantes), puis cliquez sur le bouton [Connect] (Connexion).

Si le type d'imprimante correct n'apparaît pas, cliquez sur [Add New Printer] (Ajouter une nouvelle imprimante) pour exécuter l'Assistant Windows Ajout d'imprimante. Suivez les étapes de l'Assistant et installez l'imprimante requise :

• Sélectionnez les informations relatives au fabricant [Manufacturer] et au modèle [Model] de l'imprimante, ou utilisez l'option [Have Disk] (Disquette fournie), le cas échéant.
• Nous vous conseillons de changer le nom de l'imprimante pour indiquer le périphérique sur lequel elle se trouve (par exemple, HP2100 sur SCA43600_P1).
• Si Windows vous invite à partager l'imprimante, n'activez PAS le partage.
• Lorsque l'installation de l'imprimante est terminée, celle-ci apparaitra dans l'écran [Configure Printer Port] (Configuration du port d'imprimante) ci-dessus. Sélectionnez-la et cliquez sur [Connect] (Connexion).
• L'installation est à présent terminée. Vous pouvez maintenant imprimer sur cette imprimante. Pour installer d'autres imprimantes, répétez l'étape 4.
• Par la suite, pour lancer ce programme, utilisez le menu [Start] (Démarrer). L'installation par défaut se fait à partir de [Start - Programs - Print Server Utility - Print Server Setup] (Démarrer - Programmes - Driver de serveur d'impression - Configuration du driver d'impression).

Remarque: Si vous utilisez le logiciel Epson Spooler Manager (Gestionnaire de spoule Epson), ce programme doit être désactivé, comme suit :

1. Exécutez Epson Spooler Manager.
2. Sélectionnez [Queue Setup] (Configuration de la file d'attente) dans le menu.
3. Cliquez sur [Use Print Manager for this port] (Utiliser le gestionnaire d'impression pour ce port).
4. Cliquez sur [OK] pour sorting.

Administration

• Les tâches d'impression peuvent être générées comme avec n'importe quelle imprimante Windows. Ouvrez le dossier [Printers] (Imprimantes) en sélectionnant [Start - Settings - Printers] (Démarrer - Paramètres - Imprimantes) et double-cliquez sur une imprimante pour afficher les tâches d'impression en cours.
• Si l'imprimante connectée au serveur d'impression sans fil a été changée, executez de nouveau ce programme et sélectionnez l'imprimante adequate.
• Pour supprimer un port créé par ce programme d'installation, utilisez la fonction Windows [Delete Port] (Supprimer un port) :
• Cliquez avec le bouton droit de la souris sur une imprimante dans le dossier [Printers] (Imprimantes), puis sélectionné [Properties] (Propriétés).
• Localisez le bouton [Delete Port] (Supprimer un port). Ce bouton se trouve dans l'onglet [Details] (Détails) ou [Ports], selon la version de Windows que vous utilisez.
• Si l'adresse IP du serveur d'impression sans fil est modifiée et que vous ne pouvez plus imprimer, supprimez le port (en suivant la procédure ci-dessus) et réinstallez-le.

Options de port avancées

Les options pour la méthode d'impression peer-to-peer [Peer-to-peer Printing] sont accessibles au moyen du bouton [Port Settings] (Paramètres de port).

Pour ouvrir le dossier [Printers] (Imprimantes), cliquez sur [Start - Settings - Printers] (Démarrer - Paramètres - Imprimantes), cliquez avec le bouton droit de la souris sur l'imprimante voulue et choisissez [Properties]. Le bouton [Port Settings] se trouve dans l'onglet [Details] ou [Ports], selon la version de Windows que vous utilisez.

Chapitre 4 configuration du PC client

Voici un exemple d'écran :

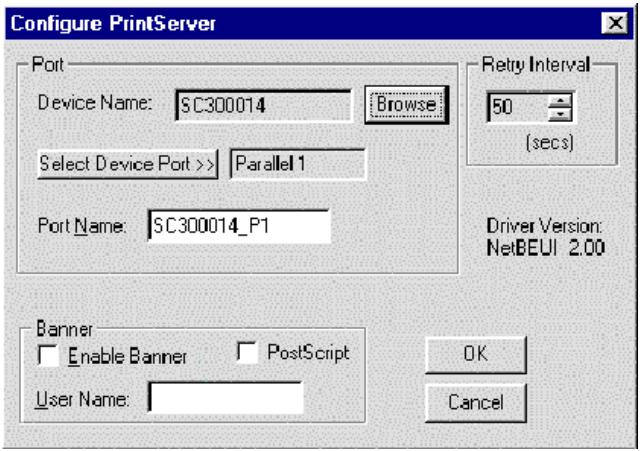

Figure 11. Paramètres de port (Driver peer-to-peer)

Les éléments apparaissant sur cet écran sont les suivants :

Port	Si vous le souhaitez,cliniez sur [Browse] (Parcourir) pour sélectionner un autre serveur d'impression sans fil. Si le pérophérique sélectionné possède plusieurs ports, vous pouvez utiliser le bouton [Select Device Port] (Sélectionner un port de pérophérique) pour en sélectionner un. Le nom du port [Port Name] ne peut pas être modifié après l'installation. Ce nom est affiché dans les propriétés de l'imprimante.
Banner(Bannière)	Activez cette option pour imprimer une page de bannière avant chaque tâche d'impression.Si vous utilisez une imprimante PostScript, activez la case à cocher PostScript.Le nom de l'utilisateur [UserID] sera imprimé sur la page de bannière.
Retry Interval(Intervallevant nouvelletentative)	Indique la fréquence à laquelle Windows interroge le serveur d'impression sans fil pour étabir une connexion lorsque l'imprimante est occupée. Augmentez cette valeur si vous obtenez trop de messages d'advertisement.

Impression windows SMB

Cette méthode ne nécessite pas l'installation d'un logiciel supplémentaire, mais le protocole NetBEUI ou TCP/IP doit être installé sur votre PC. Utilisez la procédure suivante pour installer l'imprimante du serveur d'impression sans fil en tant qu'imprimante réseau Windows SMB :

1. Double-cliquez sur l'icône [Network Neighborhood] (Voisinage réseau) sur le Bureau.
2. Dans le menu [View] (Affichage), sélectionnez [Details] (Détails).
3. Localisez le serveur d'impression sans fil voulu, comme indiqué ci-dessous :
4. S'il se trouve dans le même groupe de travail que votre PC, il apparaitra dans la liste.
5. S'il se trouve dans un autre groupe de travail, double-cliquez sur [Entire Network] (Réseau global) puis sur le groupe de travail approprié pour l'ouvrir.

Figure 12. Voisinage réseau

1. Double-cliquez sur l'icone du serveur d'impression sans fil pour afficher l'icone d'imprimante de chaque port d'imprimante. Le champ [Comment] (Commentaire) indique le type de l'imprimante connectée au port.
2. Pour installer une imprimante, cliquez avec le bouton droit de la souris sur l'icone de l'imprimante voulue et choisissez [Install] (Installer), comme illustré ci-dessous. Cette opération lance l'Assistant Ajout d'imprimante.

Figure 13. Installation d'une imprimante SMB

1. Suivez les instructions pour terminer l'installation.
2. Pour plus d'informations sur l'impression à partir de programmes MS-DOS, consultez la section Impression à partir de programmes MS-DOS ci-dessous.
3. Sélectionnez les informations relatives au fabricant [Manufacturer] et au modè
4. L'imprimante apparait mainte elle autre imprimante. L'impression SMB n'est toutefois pas adaptée aux tâches d'impression volumineuses et complexes pour lesquelles il est conseillé d'utiliser plutôt l'impression peer-to-peer.

Impression à partir de programmes ms-dos

Windows peut rediriger des données d'impression d'un port parallèle de votre PC (par exemple, LPT1) vers une imprimante réseau. Cette redirection est appelée [Capture Printer Port] (Capture du port d'imprimante) et sert aux programmes MS-DOS. Le programme MS-DOS est configuré pour utiliser le port LPT1 (port parallèle n°1 du PC), mais Windows intercepte les données d'impression et les envoie à l'imprimante réseau.

Paramètres d'interception sous windows 98/me

1. Sélectionnez [Start - Settings - Printers] (Démarrer - Paramètres - Imprimantes) pour ouvrir le dossier [Printers].

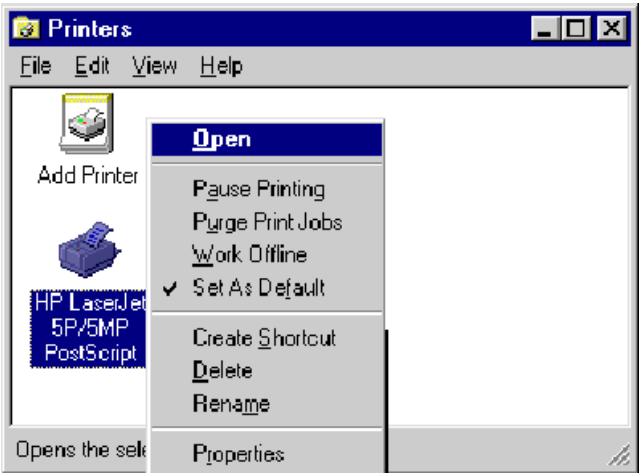

2. Cliquez avec le bouton droit de la souris sur l'imprimante souhaitée, puis sélectionnez [Properties] (Propriétés).

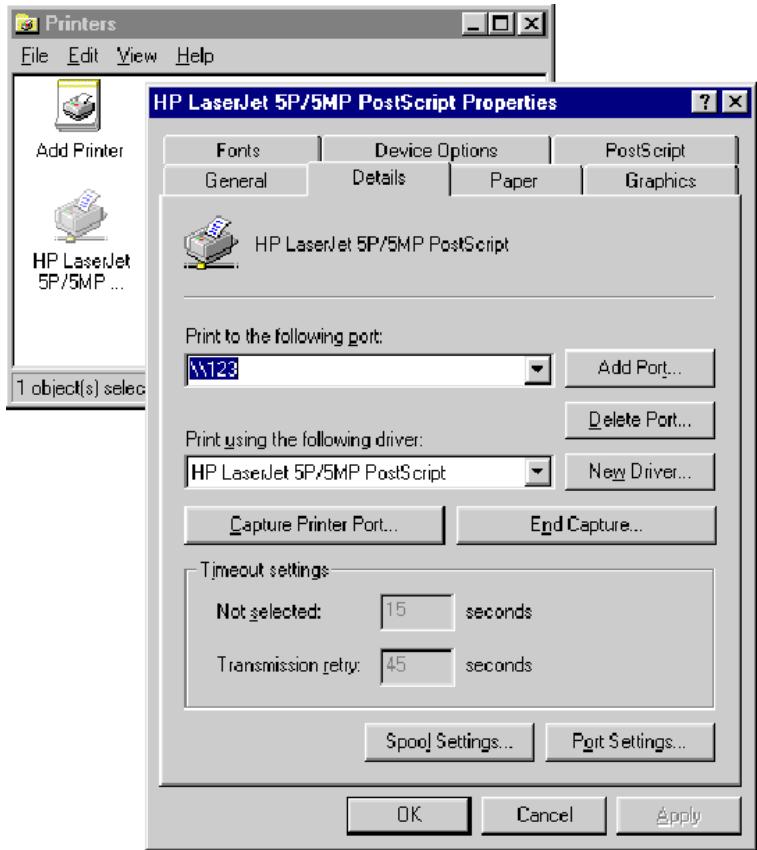

Figure 14. Interception du port d'imprimante sous Windows 98/ME

1. Dans l'onglet [Details] (Détails) montré plus haut, cliquez sur le bouton [Capture Printer Port] (Capture du port d'imprimante) pour afficher la boîte de dialogue [Capture Printer Port] représentée ci-dessous.

Figure 15. Boîte de dialogue Capture sous Windows 98/ME

1. Dans cette boîte de dialogue :
2. Sélectionnez le port [Device] du PC à intercepter. Il s'agit habituellement du port LPT1 (port parallèle n° 1).
3. Entrez ou sélectionnez le chemin [Path] vers l'imprimante. Celui-ci sera identique au chemin indiqué dans [Print to the following port] (Imprimer sur le port suivant), dans la fenêtre [Printer Properties] (Propriétés de l'imprimante).
4. Activez la case à cocher [Reconnect at logon] (Reconnexion à l'ouverture de session). Si cette case n'est pas activée, les paramètres d'interception ne sont pas conservés au redémarrage de Windows.

Paramètres d'interception sous windows 2000/xp

1. Connexion en tant qu'administrateur.
2. Ouvrez la fenêtre d'invite de commandes.
3. Entre la commande suivante pour intercepter les données du port LPT1 (port parallèle 1).

net use lpt1 \\nomServeur\nom_imprimante /persistent: yes

ou \\nomServeur\nom_imprimante doit être remplacé par le véritable chemin de votre imprimante.

Par exemple :

net use lpt1 \SC3000014\P1 /persistent: yes

1. Fermez la fenêtre d'invite de commandes.

Pour permettre la fin de cette interception, utilisez la commande suivante à l'invite de commandes:

net use lpt1 /delete

Windows avec des files d'attente d'impression serveur

Avec une file d'attente d'impression sur un serveur, le serveur d'impression est installé sur un serveur réseau existant (Windows, Unix ou NetWare) et n'est pas visible de votre PC.

Si vous êtes administrateur réseau et souhaitez utiliser ce système, la procédure de configuration requise sur chaque client Windows est la suivante :

1. Ouvrez votre dossier [Printers] (Imprimantes) et démarrez l'Assistant Ajout d'imprimante.
2. Lorsque vous êtes invité, sélectionnez [Network Printer] (Imprimante réseau).
3. Lorsque vous êtes invité à indiquer le chemin réseau [Network Path] ou le nom de file d'attente [Queue Name], cliquez sur le bouton [Browse] (Parcourir) et recherchez le serveur et l'imprimante (ou la file d'impression) que votre administrateur réseau vous a conseillé d'utiliser.
4. Cliquez sur [OK], puis sur [Next] pour continuer.
5. Sélectionnez les informations relatives au fabricant [Manufacturer] et au modèle [Model] de l'imprimante qui vont être communiquées par toute administrateur réseau, puis cliquez sur [Next].
6. Suivez les instructions qui s'affichent pour terminer les opérations de l'Assistant.

La nouvelle imprimante apparait avec toutes les autres imprimantes déjà installées et peut être sélectionnée pour l'impression à partir d'une application Windows quelconque.

Le serveur d'impression sans fil supporte les protocoles AppleTalk (EtherTalk), PAP, ATP, NBP, ZIP et DDP, ce qui permet aux ordinateurs Macintosh du réseau de voir et d'utiliser ce serveur comme une imprimante AppleTalk normale.

Aucune configuration n'est nécessaire.

Logiciels requis

Système d'exploitation System 9.x ou une version plus récente.

Installation d'appletalk

1. Cliquez sur l'icône [Apple] (Pomme) puis sur [Control Panel - AppleTalk] (Tableau de bord - AppleTalk).
2. Vérifiez que l'option [Ethernet] est sélectionnée sous [AppleTalk Connection] (Connexion AppleTalk).
3. Cliquez sur [Chooser] (Sélecteur). Le Chooser (Sélecteur) s'ouvre.
4. Cliquez sur l'icône [LaserWriter 8] (recommandé) ou sur l'icône [LaserWriter 7]. LaserWriter 8 utilise les polices installées sur l'imprimante elle-même, de sorte que l'impression est plus rapide. LaserWriter 7 utilise les polices installées sur l'ordinateur, ce qui accroît le trafic réseau et demande un temps d'impression plus important.
5. Choisissez une imprimante PostScript dans la liste.
6. Cliquez sur [Create] (Créer). Le PPD est automatiquement recherché.
7. Sélectionnez une description d'imprimante dans la liste.
8. Cliquez sur [Select] (Sélectionner). La configuration est à présent terminée.

Impression

L'impression à partir du serveur d'impression sans fil installé dans un réseau AppleTalk s'effectue comme toute impression normale. Il vous suffit de sélectionner [File - Print] (Fichier – Imprimer), puis de désigner l'imprimante voulue.

Configuration et gestion avancées

Dans un environnement mixte Windows PC/Macintosh, vous pouvez utiliser BiAdmin pour configurer le serveur d'impression sans fil. Reportez-vous au Chapitre 5 - Utilitaire d'administration BiAdmin pour des informations sur l'installation et l'utilisation de BiAdmin.

Remarque: Bi-Admin est un outil de configuration pour l'environnement Windows. Il ne fonctionne pas sous MAC OS.

Si vous utilisez l'impression LPR, vous devez vous assurer que le serveur d'impression sans fil dispose d'une adresse IP valide avant de configurer votre Mac comme suit.

Configuration de l'impression LPR

1. Sélectionnez l'icône [Printer List] (Liste des imprimantes).

Figure 16. Nombre des imprimantes

1. Cliquez sur le bouton [Add Printer] (Ajouter une imprimante).
2. Choisissez [LPR Printers using IP] (Imprimantes LPR par IP).

Figure 17. Écran LPR

1. Saisissez l'adresse IP du serveur d'impression dans le champ [LPR Printer's Address] (Adresse de l'imprimante LPR) et saisissez le nom de la file d'attente [Queue Name] (L1 pour Port 1, L2 pour Port 2 si le serveur d'impression sans fil est équipé de 2 ports d'imprimante).
2. Sélectionnez [Printer Model] (Modèle d'imprimante) dans la liste déroulante.
3. Cliquez sur [Add] (Ajouter). La configuration est ainsi terminée.

Utilitaire d'administration

Ce chapitre décrit l'installation et l'utilisation du programme de configuration et de gestion BIADMIN.

Configuration requise

Ce programme nécessite :

• Windows 95, Windows 98 ou ME
• Windows NT 4.0, Windows 2000 ou XP

Autres recommandations :

• Résolution d'écran de 800 × 600 ou supérieure.

Installation

Utilisez le CD-ROM fourni. Ce CD-ROM démarre habituellement de manière automatique. Si le démarriage automatique est désactivé sur votre PC, exécutez le programme SETUP.exe présent dans le dossier racine.

• Sélectionnez [Installation] ; les options pour l'installation de BiAdmin apparaisent.
• BiAdmin est toujours installé lorsque l'option [Administrator] (Administrator) est sélectionnée.
• Si vous utilisez l'option [Custom] (Installation personnalisée) du CD-ROM, sélectionnez [BiAdmin].

Utilisation

• Démarrez ce programme en utilisant l'icône créée par le programme d'installation.

Remarque: Il est recommandé de télécharger la dernière version de Bi-Admin (utilisez, par exemple, le moteur de recherche Google pour accéder à cette version).

• Lorsqu'il est exécuté, ce programme recherche dans le réseau tous les serveurs d'impression sans fil actifs, puis les affiche à l'écran conformément à l'exemple d'écran ci-dessous.

Écran principal

Figure 18. Écran principal de BiAdmin

Liste des sphériques

Le volet de gauche affiche la liste de tous les serveurs d'impression sans fil présents dans le réseau. Lorsqu'un serveur d'impression sans fil est sélectionné dans la liste, ses détails sont affichés dans le volet de droite.

Remarque: Si l'adresse IP est Null, cliquez sur l'icône [Refresh] (Actualiser) pour obtenir de nouveau sa valeur.

Si le serveur d'impression sans fil voulu n'apparaît pas dans la liste, essayez d'effectuer les opérations suivantes :

• Vérifiez que le périphérique est installé et sous tension, puis actualisez la liste au moyen de l'option [Refresh].
• [InitDevice - Attach Remote] (Initialisation de périphérique - Connecter à distance) pour localiser et afficher le serveur d'impression sans fil.

Icônes

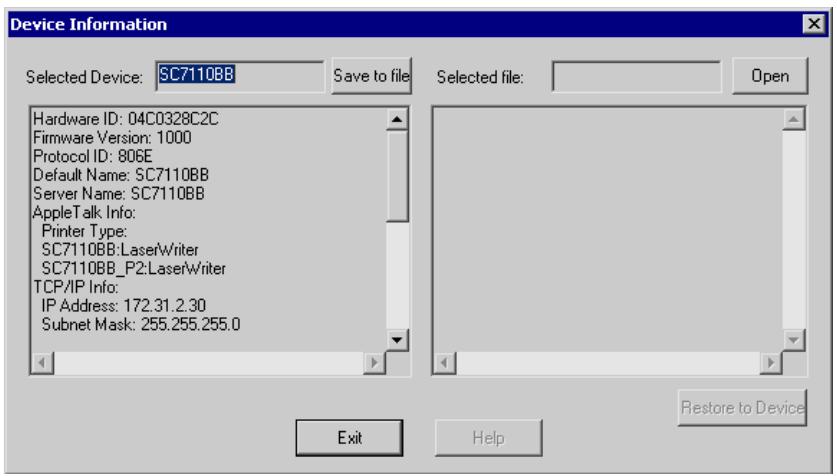

[Device Status] (État du périphérique)

Équivalent menu : [Main - Device Status] (Principal - État du périphérique)

Tous les paramètres du périphérique en cours sont affichés dans une liste déroulante accessible en lecture seule dans le volet de gauche.

Vous pouvez utiliser les boutons [Save to File] (Enregistrer dans un fichier) et [Restore to Device] (Restaurer sur le périphérique) de cet écran pour enregistrer une copie du fichier CONFIG du périphérique sélectionné sur votre PC ou restaurer sur le serveur d'impression sans fil sélectionné un fichier préalablement enregistré.

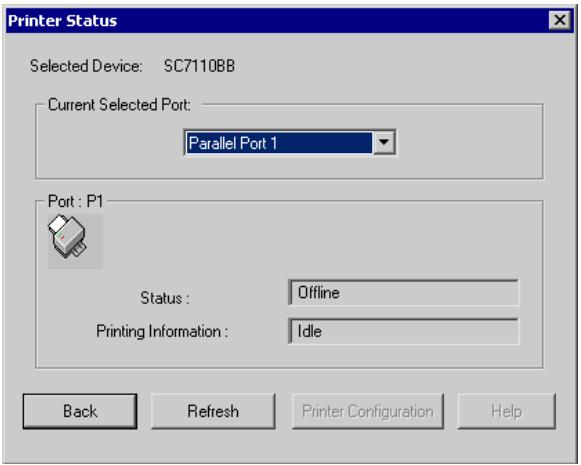

Équivalent menu : [Main - Printer Status] (Principal - État de l'imprimante)

Lorsque vous cliquez sur cette icône, un bouton [Detail] (Détail) s'active et permet d'afficher des informations supplémentaires sur l'imprimante.

Sélectionnez le port souhaité dans la liste déroulante pour afficher l'objet en cours de l'imprimante connectée au port. Les états possibles sont les suivants :

• [Status] (État) - On-line (En ligne), Off-line (Hors ligne) ou Out of Paper (Plus de papier)
• [Printing Information] (Informations d'impression) - Idle (Inactive), Printing (En cours d'impression)

Si l'imprimante est bidirectionnelle et si elle n'est pas occupée, le bouton [Configuration] est disponible et permet de modifier la configuration de l'imprimante connectée. Ce bouton est grisé si l'imprimante ne supporte pas cette option ou si l'imprimante est en cours d'impression.

Configuration

Équivalent menu : [Main - Configure] (Principal - Configuration)

Cette option permet de configurer le serveur d'impression sans fil sélectionné. Voir ci-après pour plus d'informations.

L'Assistant de serveur d'impression sans fil permet d'effectuer la configuration de base du périphérique sélectionné. Les étapes sont similaires à celles que l'Assistant exécute à partir du CD-ROM, comme décrit au Chapitre 3 - Configuration du serveur d'impression sans fil.

Équivalent menu : [Main - Upgrade] (Principal - Mise à niveau)

Cette option permet de mettre à niveau le logiciel du serveur d'impression sans fil sélectionné. Avant d'utiliser cette option, vous devez procéder à l'obtention du fichier BIN de mise à niveau du logiciel et le copier dans le répertoire de l'utilitaire BiAdmin.

Équivalent menu : [Main - Refresh] (Principal - Actualiser)

Cette icône permet de mettre à jour la liste des serveurs d'impression sans fil après toute modification de nom ou d'adresse IP.

Équivalent menu : [Main - Exit] (Principal - Quitter)

Permet de quitter le programme BiAdmin. Les modifications ne sont pas enregistrées; vous devez cliquer sur [Save to Device] (Enregistrer sur le périhérique) dans chaque écran.

(État du périphérique)

[Printer Status] Identique à l'icône [Printer Status].

État de l'imprimante

Configurer Identique à l'icône Configurer.

(Configuration)

[Upgrade] Identique à l'icône [Upgrade].

(Mise à niveau)

[Rafraîchir] Identique à l'icône [Rafraîchir].

(Actualiser)

[Exit] Identique à l'icône [Exit].

(Quitter)

Menu [InitDevice] (initialisation de périphérique)

[Reset Device] (Réinitialiser le périphérique) Cette option provoque le redémarrage du périphérique. Elle doit être utilisée après toute modification de la configuration ou si le périphérique ne répond plus après un problème quelconque.

[Restore to Factory Default] (Restauration des valeurs par défaut) - Cette option permet de restaurer les valeurs d'origine de TOUS les paramètres du périphérique. Pour restaurer uniquement les valeurs de l'écran en cours, cliquez sur le bouton [Set to Default] (Rétablir les valeurs par défaut) de cet écran.

[Attached Remote] (Connexion à distance) Cette option permet de se connecter à un serveur d'impression sans fil d'un autre segment du réseau local. Vous devez connaître l'adresse IP de ce serveur d'impression sans fil distant. Si votre réseau local ne compte pas de routeur, vous pouvez ignorer cette option.

[Connected Protocol] Cette option permet d'indiquer le protocole de réseau local à utiliser pour la communication entre le périphérique sélectionné et cette application. Vous ne devez sélectionner qu'un seul protocole.

[Print Test Page] Utilisez cette option pour imprimer une page de test à partir du port de serveur d'impression sans fil sélectionné. Cette page contient des informations d'objet.

Configuration

Lorsque vous cliquez sur l'icône [Configuration] ou sélectionnez l'option [Configuration] (Configuration) du menu [Main] (Principal), une fenêtre à onglets s'ouvre. Les onglets disponibles varient en fonction du modèle de serveur d'impression sans fil sélectionné. Les onglets proposés sont les suivants :

Onglet [system] (système)

Cet écran vous permet de :

• Modifier le nom du serveur d'impression sans fil.
• Modifier le mot de passe du serveur d'impression sans fil.
• Définir les protocoles réseau utilisés par le serveur d'impression sans fil sélectionné. (Il est possible de désactiver tout protocole non utilisé sur votre réseau local. Cela peut améliorer les performances.)

Figure 19. Écran Système

Onglet [tcp/ip]

Cet onglet permet la configuration pour le protocole réseau TCP/IP. Les options de base sont les suivantes :

[Dynamic IP Address] (Adresse IP Dynamique) (DHCP)

L'adresse IP est obtenue automatiquement, à partir d'un serveur DHCP de votre réseau.

Vous devez entrer l'adresse IP, le masque de sous-réseau et l'adresse de la passerelle.

Sélectionnez une adresse IP non utilisée dans la plage d'adresses utilisée dans votre réseau local.

[Subnet Mask] (Masque de sous-réseau)

Utilisez les mêmes valeurs que les PC de votre réseau local (ou du même segment de réseau local si vous possédez un routeur).

• [Gateway] (Passerelle) - Utilisez les mêmes valeurs que les PC de votre réseau local (ou du même segment de réseau local si vous possédez un routeur).

Certaines modèles de serveur d'impression sans fil supportent également la fonction Auto-IP. Si le serveur d'impression sans fil est configuré avec une adresse IP dynamique, mais qu'il n'y a pas de serveur DHCP dans le réseau, le serveur d'impression sans fil obtient automatiquement une adresse IP dans l'intervalle 169.254.1.1 ~ 169.254.254.254. Dans ce cas, même si le serveur d'impression sans fil a été initialisé avec une adresse IP automatique, il est changé en DHCP si un serveur DHCP est détecté.

Figure 20. Écran TCP/IP

Les paramètres [TCP session] (Session TCP) ne doivent être modifiés qu'à la demande de votre administrateur réseau ou du support technique du serveur d'impression.

Onglet [AppleTalk]

Aucune configuration du serveur d'impression sans fil n'est généralement nécessaire pour utiliser AppleTalk.

Cet écran vous permet de :

• Spécifier un nom de zone [Zone Name] pour déterminer les systèmes Apple qui peuvent accéder à cette imprimante.
• Le champ [Printer Type] (Type d'imprimante) est utilisé pour décrire le driver d'imprimante utilisé pour chaque port.
• Affecter au paramètre [Communication Protocol] (Protocole de communication) la valeur [ASCII] ou [Binary] (Binaire). Ce paramétrage doit correspondre au paramétrage des systèmes Apple utilisant le serveur d'impression sans fil.

Figure 21. Écran AppleTalk

Onglet [netbeui]

Cet écran vous permet de :

• Choisir le nom du domaine [Domain Name] pour le serveur d'impression sans fil sélectionné.
• Définir la rapidité avec laquelle les tâches sont envoyées à l'imprimante en utilisant le champ [Response Time] (Temps de réponse).
• Initialiser l'option souhaitation pour le paramètre [Abort Job if Error Occurred] (Abandonner la tâche en cas d'erreur).
• [Yes] (Oui) provoque la fin de la tâche d'impression en cas d'erreur d'impression.
• [No] (Non) (valeur par défaut) permet de poursuivre la tâche mais risque d'entraîner des erreurs d'impression.

Figure 22. Écran NetBEUI

La fonctionnalité [Internet Printing] (Impression Internet) proposée sur certains modèles permet d'envoyer des tâches d'impression au serveur d'impression au moyen d'un courrier Internet.

Consultez la section Configuration du système Internet Mail Printing du Chapitre 7 pour des détails sur cette fonctionnalité.

Figure 23. Écran Impression Internet

Onglet [port]

Cet écran a deux volets : [Physical Port] (Port physique) et [Logical Port] (Port logique).

Les paramètres disponibles sont les suivants :

• [Selected Physical Port] (Port physique sélectionné) Sélectionnez le port d'imprimante physique que vous souhaitez configurer.
• [Handshake Signal] (Signal de communication) Sélectionnez [Busy Only] (Occupé uniquement) ou [Busy & Ack] (Occupé et accusé de réception) pour le port physique.
• [Printer Type] (Type d'imprimante) Sélectionnez [High Speed] (Grande vitesse) ou [Low Speed] (Basse vitesse) pour le type d'imprimante.

La configuration des ports logiques (imprimantes) peut être utilisée dans l'environnement Unix.

Les paramètres disponibles sont les suivants :

• [Selected Logical Port] (Port logique sélectionné) Sélectionnez le port d'imprimante logique que vous souhaitez configurer.
• [Map to Physical Port] (Mettre en correspondance avec le port physique) Sélectionnez le port d'imprimante physique utilisé par l'imprimante logique.
• [Convert LF to LF+CR] (Convert LF en LF+CR) Si cette option est activée, les caractères LF (saut de ligne) sont convertis en CR+LF (retour chariot + saut de ligne).
• [Préfixe de tâche]

Chaîne de contrôle de l'imprimante (en hexadécimal) à envoyer à l'imprimante avant chaque tâche d'impression. Cette chaîne ne doit pas dépasser 15 caractères.

[Suffix de tâche]

Chaîne de contrôle de l'imprimante (en hexadécimal) à envoyer à l'imprimante après chaque tâche d'impression. Cette chaîne ne doit pas dépasser 15 caractères.

Le bouton [Get Defaults] (Obtenir les valeurs par défaut) permet de réinitialiser tous les paramètres à leurs valeurs par défaut.

Cet onglet est disponible si le périphérique sélectionné peut servir de poste sans fil pour votre réseau local.

Figure 25. Écran Sans fil

Modifiez les paramètres en fonction de votre environnement. Vous devez généralement spécifier les mêmes paramètres que pour les autres postes sans fil. Les paramètres disponibles sont décrits ci-après.

Selected Device (Péripétrique sélectionné)	Indique le nom du serveur d'impression.
SSID	• Si vous utilisez un tronçon ESS (Extended Service Set, tronçon de service étendu) avec plusieurs points d'accès, cet identificateur est appelé un ESSID (Extended Service Set Identifier).• Pour communiquer, tous les postes sans fil DOIVENT utiliser le mêmeSSID/ESSID. Modifiez cette valeur ou celles des autres postes sans fil pour que tous les postes sans fil utilisé la même valeur.• La valeur par défaut est Null, ce qui permet au poste sans fil de joindre n'importe quel groupe Ad-Hoc.Remarque: LeSSID respecte la distinction entre les minuscules et les majuscules.
Channel No (Number de canal)	L'effect de ce paramètre dépend du paramètre [Network Type] (Type de réseau): Dans le mode [Infrastructure], ce paramètre n'a pas d'incidence. Le canal est sélectionné automatiquement pour correspondre au canal utilisé par le point d'accès. Dans le mode Ad-Hoc, tous les postes sans fil DOIVENT utilisé le même numéro de canal. Dans le mode 802.11 Ad-Hoc, les postes sans fil analysent tous les canaux pour localiser les groupes compatibles qu'ils peuvent rejoindre. Le paramètre [Channel] (Canal) est utilisé comme canal par défaut. Si vous constatiez des interférences (pertes de connexion et/ou lenteurs dans les transferts de données), utilisez d'autres canaux.
Network Type (Type de réseau)	Sélectionnez la valeur ajustée pour votre réseau local sans fil. Le mode 802.11 Ad-Hoc est utilisé lorsqu'il n'existe pas de point d'accès sans fil et que chaque poste sans fil communique directement avec les autres postes sans fil. C'est la norme actuelle et elle doit être utilisée lorsque c'est possible. Le mode Ad-Hoc est utilisé lorsqu'il n'existe pas de point d'accès sans fil et que chaque poste sans fil communique directement avec les autres postes sans fil. Il s'agit de l'ancienne norme. Le mode Infrastructure est utilisé lorsque chaque poste sans fil se connecte au point d'accès sans fil. Ce mode permet également d'acceder au réseau local filaire.
WEP Encryption (Cryptage WEP)
WEP Enable/ Disable (Activer/ Déactivier le WEP)	Lorsque le cryptage WEP est désactivé [Disable], ce qui est le cas par défaut, les données ne sont PAS cryptées avant leur transmission. Lorsqu'il est activé [Enable], vous devez fournir la table de clés 64 bits ou 128 bits. La clé est utilisée pour crypter les données avant leur transmission.
WEP Authentication (Authentication WEP)	Les valeurs possibles sont [Open System] (Système ouvert) et [Shared Key] (Clé partagée). Sélectionnez la méthode ([Open System] ou [Shared Key]) utilisé par les autres postes sans fil. [Shared Key] est plus sure que [Open System].
64 bits/128 bits	Sélectionnez [64 bits] ou [128 bits] selon ce qu'utilisent les autres postes sans fil de votre réseau local sans fil. Les postes qui n'ont pas les mêmes paramètres ne peuvent pas communiquer. Les clés 128 bits offrent une plus grande sécurité que les clés 64 bits.
Key Table (Table des clés)	Entrez les valeurs de clés correspondant aux autres postes sans fil de votre réseau local sans fil. Cette table est utilisé pour le cryptage et le decryptage des données. Tous les postes transmettent toujours des données cryptées en utilisant leur clé par défaut (voir ci-après). Le numéro de la clé (1, 2, 3, 4) est également transmis. Le poste récepteur se sert du numéro de clé (1, 2, 3, 4) pour déterminer la valeur de clé à utiliser pour le decryptage. Si la valeur de clé ne correspond pas à celle du poste émetteur, le decryptage échoue. Pour vous assurer le plus simplement possible de l'absence de tout problème, faites en sorte que chaque poste, point d'accès compris, utilise la même table de clés (toutes les entrées identiques). La clé utilisé alors comme clé par défaut importe peu.
Default Key (Clé par défaut)	Sélectionnez la clé que vous souhaitez utiliser comme clé par défaut. Les données transmises sont TOUJOURS cryptées avec la clé par défaut; les autres clés ne servent qu'au decryptage.

Écran [Wireless Link Info] (Informations de liaison sans fil) Cliquez sur le bouton [Link Info] (Informations sur la liaison) dans l'écran [Wireless] (Sans fil), pour afficher un écran similaire à celui décrit ci-après.

Figure 26. Écran Informations de liaison

State (État)	Indique le point d'accès actuellément utilisé.
Current Channel (Canal en cours)	Le canal en cours qui a été utilisé.
Current TX Rate (Débit en cours)	La vitesse de transmission en cours.
Throughput (Tx) (Débit en émission)	Indique le volume de données émis par seconde.
Throughput (Rx) (Débit en réception)	Indique le volume de données reçu par seconde.
Link Quality (Qualité de liaison)	Indique la qualité de la connexion sans fil.
Signal Strength (Puisance du signal)	Indique la puissance du signal sans fil reçu.

Remarque : Les données relatives à la qualité de la liaison [Link Quality] et à la puissance du signal [Signal Strength] ne sont pas disponibles en mode Ad-Hoc ou 802.11 Ad-Hoc.

Administration par interface WEB

Ce chapitre explique comment utiliser votre navigateur Web pour configurer les modèles de serveur d'impression sans fil.

Présentation générale

Les modèles de serveur d'impression sans fil intégrant un serveur HTTP. Vous pouvez ainsi vous connecter au serveur d'impression sans fil et le configurer en utilisant votre navigateur Web. Cette opération est possible avec la majorité des navigateurs, dans la mesure toutefois où ils gèrent les tables et les formulaires.

Préparation

Étant donné que le serveur d'impression sans fil supporte l'allocation dynamique d'adresses IP au moyen de DHCP, BOOTP ou RARP, il est livré avec l'adresse IP 0.0.0.0. Cette adresse IP n'est PAS une adresse IP valide.

Vous devez par conséquent effectuer l'une des opérations suivantes :

• Contrôler le serveur DHCP (si vous en utilisez un) et rechercher l'adresse IP allouée au serveur d'impression sans fil.

Utiliser le bouton [Diagnostic] (s'il y a lieu) pour imprimer un rapport contenant l'adresse IP actuelle. (Appuyez sur le bouton [Diagnostic] et maintenez-le enfoncé pendant 2 secondes.) Utiliser l'Assistant de configuration (Setup Wizard), BiAdmin ou un autre utilitaire du serveur d'impression sans fil pour allouer une adresse IP valide au serveur d'impression sans fil. - Ajouter une entrée dans la table arp pour associer l'adresse matérielle du serveur d'impression sans fil à l'adresse IP voulue, comme suit :

arp -s Adresse_IP 00:c0:02:xx:xx:xx (Unix)

arp -s Adresse_IP 00-c0-02-xx-xx-xx (Windows)

ou:

Adresse_IP est l'adresse IP que vous souhaitez affecter au serveur d'impression sans fil.

00:c0:02:xx:xx:xx est l'adresse matérielle du serveur d'impression sans fil.

Exemple (Unix) :

arp -s 192.168.0.21 00:c0:02:12:34:56

Exemple (Windows) :

arp -s 192.168.0.21 00-c0-02-12-34-56

Remarque: L'adresse matérielle du serveur d'impression sans fil est indiquée sur une étiquette sur la partie inférieure du périphérique.

Connexion au serveur d'impression sans fil

1. Démarrez votre navigateur Web.
2. Dans le champ [Address] (Adresse), saisissez HTTP:// suivi de l'adresse IP du serveur d'impression sans fil.

Par exemple : http://192.168.00.100

1. Vous êtes ensuite invité à entrer un mot de passe. Si aucun mot de passe n'a été défini, appuyez simplement sur (ENTRÉE).
2. Utilisez la barre de menus en haut de l'écran pour vous déplacer. N'oubliez pas d'enregistrer les données dans chaque écran avant de passer à l'écran suivant.

Écrans de configuration

Selon vos modèles, l'interface Web peut sembler différente de celle illustrée dans le présent manuel.

Les fonctions n'ont pas changé et la description de chaque paramètre est correcte. Seules les apparences sont différentes.

Figure 28. Écran AppleTalk

Zone AppleTalk	Définit les systèmes Apple qui peuvent accéder à cette imprimante.
Printer Object Type (Type d'objet imprimante)	Champs/texte permettant de déscrire le driver d'imprimante utilisé pour chaque port. Le serveur d'impression sans fil est créé pour fonctionner avec les imprimantes LaserWriter (ou 100% compatibles).
Communication Protocol (Protocole de communication)	Indique si le port utilise un protocole de communication ASCII ou Binary (Binaire). Par défaut, le protocole a la valeur [Binary].

NetBEUI

Figure 29. Écran NetBEUI

Domain Name (Nom de domaine)	Indique le groupe de travail supporté par le serveur d'impression sans fil. Dans ce champ, il n'est pas tenu compte de la distinction entre minuscules et majuscules et les noms avec des casses différentes sont donc considérés comme identiques.
Response Time (Temps de réponse)	Indique la rapidité avec laquelle les tâches sont envoyées à l'imprimante. La valeur par défaut zéro (0) ne doit être incrémentede que si vous imprimante ne parlient pas à:gérer un-delai d'atte nul.
Abort Print Job if Error (Abandonner la tâche d'impression en cas d'erreur)	[Yes] (Oui) met fin à une tâche d'impression en cas d'erreur d'impression. [No] (Non) (valeur par défaut) permet de poursuivre la tâche mais risque d'entrâtiner des erreurs d'impression. Si des erreurs d'impression se produit, affectez à ce paramètre la valeur [Yes].

Tcp/ip

Figure 30. Écran TCP/IP

IP Address (Adresse IP)	Adresse IP affectée à ce périphérique. Si vous utilisez des adresses IP dynamiques (DHCP, BOOTP, rarp), conservez l'adresse 0.0.0.0.
Subnet Mask (Masque de sous-réseau)	Si l'adresse du routeur (Passerelle) est 0.0.0.0, vous nevez conserver l'adresse 0.0.0.0 qui figure dans la zone [Subnet Mask]. Si vous disposez d'un routeur, entrez le masque de sous-réseau du segment auquel le serveur d'impression sans fil est connecté.
Network Mask (Masque de réseau)
Gateway Address (Adresse de la passerelle)	Si votre segment de réseau possède un routeur ou des passerelles, entrez ici son adresse IP. Sinon, conservez l'adresse 0.0.0.0.
Connection (Connexion)
Delay before reconnection attempts (Délai avant tentative de reconnexion) (sec)	Définit le temps d'attente du serveur d'impression sans fil avant toute tentative de rétablissement d'une connexion TCP/IP perdue. Les valeurs autorisées sont comprises entre 0 et 255 secondes, et la valeur par défaut est 2.
Number of reconnection attempts (Nombre de tentatives de reconnexion)	Définit le nombre de tentatives de reconnexion qui seront effectuées avant demettre éventuellesment fin à la session TCP/IP. Les valeurs autorisées sont comprises entre 0 et 255, et la valeur par défaut est 254.

Configurer le serveur

Figure 31. Écran Configurer le serveur

Print Server Name (Nom du serveur d'impression)	Modifiez le nom par défaut si vous le souhaitez. Le nouveau nom ne doit pas containir d'espaces.
Device Password (Mot de passer du pérophérique)	Entrez le mot de passer du pérophérique, puis confirmez-le en le saisissant à nouveau dans la zone [Verify] (Vérifier). Lorsqu'un mot de passer a été entré, il devient obligatoire pour有關ir un accès et modifier la configuration.
Enable (Activer) (AppleTalk, NetBEUI)	Les protocoles non TCP/IP peuvent être désactivés s'ils ne sont pas nécessaires dans votre réseau local. Les protocoles disponibles dépendant du module de serveur d'impression.

Configuration sans fil

Les paramètres qui figurent dans cet écran doivent correspondre à ceux des autres postes sans fil pour qu'une communication ait lieu.

Figure 32. Écran Sans fil

Configuration
Regulatory Domain: (Domaine de réglementation)	Il est illegal d'utiliser ce périphérique dans tout lieu extérieur au domaine de réglementation.
Station name: (Nom du poste)	Ce nom est identique à celui indiqué dans la zone [Device (Host) Name] (Nom de périphérique hôte) de l'écran [WAN] (Réseau étendu). Sur votre PC, certains écrans d'etat sans fil peuvent afficher ce nom comme point d'accès en cours d'utilisation.
SSID (ESSID)	Pour communiquer, tous les postes sans fil DOIVENT utiliser le même SSID/ESSID. La valeur par défaut est Null. Remarque : Le SSID respecte la distinction entre les minuscules et les majuscules.
Channel No. (Numéro de canal)	Sélectionnez la valeur que vous souhaitez utiliser dans votre réseau local sans fil. Si vous constatEZ des pertes de connexion et/ou des lenteurs dans le transfert des données, utilisez d'autres canaux etCHOisissez le meilleur.
Network Type: (Type de réseau)	Sélectionnez la valeurADFQuate pour votre réseau local sans fil.Lé mode 802.11 Ad-Hoc est utilisé lorsqu'il n'existe pas de point d'accès sans fil et que chaque poste sans fil communique directement avec les autres postes sans fil. Il s'agit de la norme actuelle.Lé mode Ad-Hoc est utilisé lorsqu'il n'existe pas de point d'accès sans fil et que chaque poste sans fil communique directement avec les autres postes sans fil. Il s'agit de l'ancienne norme.Lé mode Infrastructure est utilisé lorsqu chaque poste sans fil se connecte au point d'accès sans fil. Ce mode permet également d'acceder au réseau local filaire.
Link Info (Informations de liaison)	Cliquez sur ce bouton pour ouvrir le sous-écran.
WEP Data Privacy (Sécurité des données WEP)
Off-no data encryption (Déactivé-pas de cryptage des données)	Si cette fonctionnalité est désactivée (ce qui est le cas par défaut), les données ne sont PAS cryptées avant leur transmission.
64-bit Encryption (Cryptage 64 bits)	Lorsque cette valeur est sélectionnée, les données sont cryptées avec la clé par défaut avant leur transmission. Le poste récepteur doit être paramétré à [64 Bit Encryption] (Cryptage 64 bits) et avoir la même valeur de clé à la même position dans sa table de clés. Autrement, il ne sera pas capable de decrypter les données. [Default Key] (Clé par défaut) Sélectionnez la clé que vous souhaitez utiliser comme clé par défaut. Les données transmises sont TOUJOURS cryptées avec la clé par défaut; les autres clés ne seront qu'au decryptage. [Key Table] (Table des clés) Cette table est utilisé pour le cryptage et le decryptage des données. Tous les postes, y compris ce point d'accès, transmettent toujours les données cryptées en utilisant leur clé par défaut. Le numéro de la clé (1, 2, 3, 4) est également transmis. Le poste récepteur se sert du numéro de clé (1, 2, 3, 4) pour déterminer la valeur de clé à utiliser pour le decryptage. Si la valeur de clé ne correspond pas à celle du poste émetteur, le decryptage échoue. Pour vous assurer le plus simplement possible de l'absence de tout problème, faites en sortie que chaque poste, point d'accès compris, utilise la même table de clés (toutes les entrées identiques). La clé utilisée alors comme clé par défaut imports peu.
128-bit Encryption (Cryptage 128 bits)	Lorsque cette valeur est séLECTIONnée, les données sont cryptées avec la clé avant leur transmission. Le poste récepteur doit être paramétré pour le cryptage sur 128 bits et avoir la même valeur de clé. Autrement, il ne sera pas capable de decrypter les données. [Key] (Clé) Entrez la valeur de clé que vous souhaitez utiliser. Les autres postes doivent posseder la même clé.
WEP Authentication: (Authentication WEP)	Les valeurs possibles sont [Open System] (Système ouvert) et [Shared Key] (Clé partagée). Certaines cartes sans fil ne supportent pas ces deux méthodes. Consultez la documentation de la carte sans fil pour déterminer la valeur qui convient. Assurez-vous que tous les postes sans fil utilisent le même paramétrage que le point d'accès.

Autres écrans

Cet écran montre les données du système serveur et les paramètres actuellement définis dans tous les autres écrans. Il n'est accessible qu'en lecture ; aucune saisie ne peut y être effectuée.

Ports d'imprimante

Cet écran présente l'état en cours de chaque port. Pour chaque port, les informations représentées sont les suivantes :

[Connected Printer] (Imprimante connectée)

Nom du modèle de l'imprimante connectée au port, si le nom de l'imprimante est connu. (Si l'imprimante n'est pas bidirectionnelle, cette information n'est pas disponible.)

[Status] (État)

L'état en cours de l'imprimante (On-line (En ligne), Off-line (Hors ligne), Out of paper (Plus de papier)).

• [Printing Information] (Informations d'impression) [Idle] (Inactive) ou [Printing] (En cours d'impression).

Imprimantes logiques

Il est possible d'utiliser des imprimantes (ports) logiques sous Unix. Pour chaque imprimante logique, les zones suivantes sont disponibles :

Logical Printer (Imprimante logique)	Sélectionnez le port d'imprimante logique que vous souhaitez configurer (par exemple, L1). Cliquez sur le bouton [GetData] (Obtenir les données) pourmettre à jour l'affichage avec les données en cours pour l'imprimante logique sélectionnée.
Port	Sélectionnez le port d'imprimante utilisé par l'imprimante logique.
Pre-string (Préchaine)	Chaîne de contrôle de l'imprimante (en hexadécimal) à envoyer à l'imprimante avant chaque tâche d'impression. Cette châîne ne doit pas dépasser 15 caractères.
Post String (Postchaine)	Chaîne de contrôle de l'imprimante (en hexadécimal) à envoyer à l'imprimante après chaque tâche d'impression. Cette châîne ne doit pas dépasser 15 caractères.
Convert LF to CR+LF (Convertir LF en CR+LF)	Si cette option est activée, les caractères LF (saut de ligne) sont convertis en CR+LF (retour chariot + saut de ligne).

Reportez-vous à la section Internet Mail Printing du Chapitre 7 pour des détails sur cette fonctionnalité.

Fonctionnalités

Ce chapitre traite des fonctionnalités particulières du serveur d'impression sans fil.

Présentation générale

Le serveur d'impression sans fil offre trois (3) fonctionnalités spéciales :

• Les serveurs d'impression sans fil supportent le protocole IPP (Internet Printing Protocol).
• Tous les modèles supportent le système propriété Internet Mail Printing.

Le protocole d'impression Internet IPP (Internet Printing Protocol) est un nouveau système normalisé, qui permet d'imprimer à distance à partir d'un PC sur n'importe quelle imprimante disponible. Normalement, l'imprimante est connectée à un ordinateur ou un autre périphérique fonctionnant comme serveur IPP.

Pour les PC client, il est nécessaire d'installer un programme client IPP compatible. Le client doit également connaître l'adresse IP ou l'URL du serveur IPP.

Configuration du serveur IPP

Le serveur d'impression sans fil contient le logiciel nécessaire au fonctionnement en tant que serveur IPP. Aucune configuration supplémentaire n'est nécessaire. Les conditions suivantes doivent être remplies.

• Le serveur d'impression sans fil doit posséder une adresse IP valide. Pour l'impression via Internet, l'adresse IP du serveur d'impression sans fil doit être externe (attribuée par votre Fournisseur d'Accès Internet) que correspondre à une adresse IP dans votre réseau local.
• Aucun routeur, passerelle ou firewall reliant votre réseau local à Internet NE DOIT bloquer le protocole IPP.
• Vous devez communiquer aux clients l'URL ou l'adresse IP du serveur IPP. Pour utiliser une URL à la place d'une adresse IP, vous devez enregistrer le nom de domaine de l'URL.
• Si les clients n'utilisent pas Windows 2000, vous devez leur transmettre le logiciel client IPP qui vous a été fourni. S'il n'est pas pratique de fournir le CD-ROM, fournissez le fichier IPPCLIENT.EXE situé dans le dossier IPP.

Remarque: Si le serveur d'impression est placé derrière un firewall, le port TCP 631 doit être ouvert pour la communication IPP.

Installation du client IPP sous windows 95/98/me/nt 4.0/xp

Le logiciel client IPP peut être installé sur l'un des systèmes suivants :

Windows 95/98/Me/2000/XP Windows NT 4.0

Installation à partir du cd-rom

1. Insérez le CD-ROM dans votre lecteur. Si le programme ne démarre pas automatiquement, exécutez le programme SETUP situé dans le dossier racine.
2. Suivez les instructions jusqu'à l'écran [Select Installation] (Sélectionner l'installation) et sélectionnez [IPP Client] (Client IPP).
3. Dans l'écran suivant, Sélectionnez l'option [Install IPP Client] (Installer le client IPP).
4. Cliquez sur [Next] (Suivant) et suivez les étapes restantes pour terminer l'installation.

Installation à l'aide de IPPCLIENT. EXE

1. Exécutez ce programme pour décompresser les fichiers inclus.
2. Le programme IPP Setup (Installation du protocole IPP) s'exécute alors.
3. Suivez les instructions pour terminer l'installation.

Configuration du client IPP sous windows 95/98/me/2000/xp/nt 4.0

1. Exécutez l'entrée de programme [Add IPP Port] (Ajouter un port IPP) créé par l'installation. Un écran similaire à celui-ci apparait :

Figure 34. Port IPP

1. Si vous accédez à Internet par l'intermédiaire d'un serveur proxy, activez l'option [Access IPP Server via Proxy Server] (Accéder au serveur IPP par l'intermédiaire d'un serveur proxy) et entrez les informations détaillées de votre serveur proxy. (Elles sont identiques à la configuration de votre navigateur.)
2. Entre l'adresse IP ou l'URL du serveur IPP.
3. sélectionnez le port approprié. Une connexion au serveur IPP est alors établie.
4. Cliquez sur [Save] (Enregistrer) pour créer le port IPP sur votre système. Un message confirmant que le port a été créé s'affiche, suivi de la boîte de dialogue suivante :

Figure 35. Sélectionner l'imprimante pour le port IPP

1. Sélectionnez une imprimante existante pour le nouveau port et cliquez sur [OK]. OU

Cliquez sur le bouton [Add New Printer] (Ajouter une nouvelle imprimante) afin de créer une nouvelle imprimante pour le port IPP. Cette opération lance l'Assistant Ajout d'imprimante. Suivez les instructions pour terminer la procédure. Vérifiez que la nouvelle imprimante utilise le port IPP.

L'installation est presque terminée.

• Pour créer d'autres ports IPP, répétez toute la procédure.
• Le serveur proxy et les autres options sont définis individuellement pour chaque port IPP.

Modification des paramètres de port IPP

Une fois le port IPP créé, vous pouvez atteindre l'écran présenté à la figure 34 [IPP Port] (Port IPP) en utilisant le bouton Windows [Port Settings] (Paramètres de port):

1. Ouvrez le dossier des imprimantes [Printers] en cliquant sur [Start - Settings - Printers] (Démarrer - Paramètres - Imprimantes).
2. Cliquez avec le bouton droit de la souris sur l'imprimante IPP, puis sélectionnez [Properties] (Propriétés).
3. Localisez le bouton [Port Settings], dans l'onglet [Details] (Détails) ou l'onglet [Port] selon la version de Windows que vous utilisez, et cliquez dessus.

Il y a 2 paramètres : [Retry Interval] (Intervalle avant nouvelle tentative) et [Retry Count] (Nombre de tentatives) qui peuvent être régés en cas de problème lors de la connexion au serveur IPP.

• [Retry Interval] définit le délambda (en secondes) entre les tentatives de connexion. Augmentez sa valeur si votre connexion est mauvaise ou si le serveur distant est très occupé.
• [Retry Count] définit le nombre de tentatives de connexion qui seront effectuées

Installation du client IPP sous windows 2000/xp

Windows 2000 possédant son propre client IPP, il n'est pas nécessaire d'installer le logiciel client IPP fourni. Pour utiliser le client IPP de Windows 2000 avec le serveur d'impression sans fil, suivez cette procédure :

1. Démarrez l'assistant Ajout d'imprimante.
2. Sélectionnez [Network Printer] (Imprimante réseau) et cliquez sur [Next] (Suivant) pour afficher la page [Locate your Printer] (Recherche libre imprimante) présentée ci-dessous.

Figure 36. Rechercher votre imprimante sous Windows 2000

1. Sélectionnez [Connect to a printer on the Internet or on your Intranet] (Connexion à une imprimante sur Internet ou Intranet), et entrez l'URL du serveur IPP comme indiqué ci-dessous, où adresse_ip représente l'adresse IP du serveur IPP et 631 le numéro du port.

Port 2 (s'il existe) adresse_ip:631/ipp/P2

Port 3 (s'il existe) adresse_ip:631/ipp/P3

Remarque: La saisie dans cette zone doit respecter la distinction entre les minuscules et les majuscules. Les adresses doivent être entrées telles quelles, avec IPP en minuscules et P1, P2 et P3 en MAJUSCULES.

1. Si la connexion peut être établie et si l'imprimante reliée à ce port est en ligne, la boîte de dialogue suivante apparait.

Figure 37. Windows 2000: pas de driver d'imprimante

1. Cliquez sur [OK] puis sélectionnez le fabricant et le modèle de l'imprimante connectée au port du serveur IPP.
2. Cliquez sur [Next] (Suivant) et terminez les opérations de l'Assistant.

L'imprimante IPP est maintenant prête à être utilisée.

Utilisation des imprimantes IPP

L'imprimante IPP peut être sélectionnée et utilisée comme n'importe quelle autre imprimante Windows. Si le serveur IPP ne se trouve pas dans votre réseau, votre connexion Internet doit être active.

Si vous souhaitez vérifier la disponibilité du serveur IPP distant, vous pouvez utiliser le programme [Query IPP Printer] (Interroger une imprimante IPP) installé avec [Add IPP Port] (Ajouter un port IPP).

Un serveur IPP peut être indisponible pour l'une des raisons suivantes :

Il n'est pas sous tension. - Un problème d'imprimante a conduit le serveur IPP à ne plus répondre, et un redémarrage est nécessaire. L'adresse IP du serveur a changé. - La connexion Internet du serveur IPP est arrêtée. - Un encombrement du réseau a provoqué un dépassement de délais des tentatives de connexion.

Si vous utilisez le logiciel client IPP qui vous a été fourni, il y a 2 paramètres : [Retry Interval] (Intervalle avant nouvelle tentative) et [Retry Count] (Nombre de tentatives) qui peuvent être régles en cas de problème lors de la connexion au serveur IPP.

Pour plus d'informations, reportez-vous à la section plus haut : Installation du client IPP sous Windows 2000/XP.

Le système Internet Mail Printing permet aux utilisateurs d'imprimer des données sur votre imprimante via Internet. Les utilisateurs envoient au serveur d'impression sans fil connecté à Internet un courrier électronique avec la tâche d'impression en pièce jointe. Le serveur d'impression sans fil récupère le courrier électronique et l'imprime.

Accessibilité

Le serveur de messagerie doit être accessible par les clients ou les utilisateurs souhaités. Cela implique normalement une connexion permanente à Internet.

- Protocoles

Le serveur de messagerie doit supporter les protocôles POP3 et SMTP. Le système Internet Mail Printing utilise ces protocôles ainsi que les normes de formatage de courriers électroniques les plus courantes :

• MIME (Multipurpose Internet Mail Extensions). Codage Base64 (pour les pièces jointes).

- Protocole TCIP/IP

Le réseau local doit utiliser le protocole TCP/IP.

Accès au serveur de messagerie

Le serveur d'impression sans fil doit pouvoir accéder au serveur de messagerie au moyen d'une adresse IP unique.

- Compte de messagerie

Le serveur d'impression sans fil doit posséder un compte de messagerie.

Les utilisateurs impriment en envoyant un courrier électronique à ce compte.

- Connexion internet

Par l'intermédiaire d'un réseau local ou par un accès à distance.

Adresse de messagerie

Utilisé pour avertir l'utilisateur que sa tâche d'impression est terminée ou pour lui signaler un problème.

Driver d'imprimante

Les utilisateurs doivent disposer d'un driver d'imprimante correspondant à l'imprimante connectée au serveur d'impression sans fil Internet distant.

- Logiciel de capture d'impression

Pour imprimer autre chose que du texte simple, les utilisateurs ont besoin du logiciel InterNet Printing Port pour capturer une tâche d'impression et la convertir en pièce jointe de courrier électronique. Le logiciel Internet Printing Port est disponible pour les systèmes d'exploitation suivants :

Microsoft Windows 95, 98 ou ME Microsoft Windows NT 4.0 ou Windows 2000

Configuration du système internet mail printing

Le serveur d'impression sans fil doit être configuré à l'aide des données du tableau qui suit.

L'utilitaire BiAdmin fourni ou l'interface Web (sur les modèles 100BaseT) peut être utilisé pour définir les entrées suivantes sur l'écran TCP/IP.

Mail Server IP Address (Adresse IP du serveur de messengerie)	Adresse IP du serveur de messagerie utilisé par le serveur d'impression sans fil.
Mail Account (Compte de messengerie)	Nom du compte de messagerie utilisé par le serveur d'impression sans fil.
Mail Account Password (Mot de passer du compte de messengerie)	Entrez ici le mot de passer de ce compte de messagerie.
Check Mail Interval (Intervalle de contrôle du courrier)	Indique la fréquence à laquelle le courrier est relevé.
Redirect Mail Account (Compte de redirection du courrier)	Les tâches qui ne peuvent pas être imprimées sont envoyées à ce compte. Si cette zone n'est pas remplie, les tâches non imprimables seront supprimées.
Default Printer Port (Port d'imprimante par défaut)	Numéro de l'imprimante pour toutes les tâches d'impression Internet. Vous ne pouvez selectionner qu'un seul port. Les utilisateurs du réseau local peuvent aussi utiliser ce port.
Printer Model (Modèle d'imprimante)	Cette zone de texte identifie l'imprimante utilisé pour l'impression Internet. Cette valeur est envoyée aux utilisateurs distants sur demande.
Print every E-Mail (Imprimer chaque e-mail)	Avec la valeur ON, tous les couriers reçus sont imprimés. Sinon, seuls les couriers en provenance d'InterNet Printing Port sont imprimés.
Print Banner (Imprimer une bannière)	La valeur par défaut YES (OUI) indique qu'une page de bannière est imprimée pour identifier le propriétaire de la tâche d'impression.
Mail Response when Printed (Réponse par e-mail après l'impression)	Avec la valeur YES (OUI), toutes les tâches d'impression recoivent une réponse par courrier électronique. Avec la valeur NO (NON), seuls les utilisateurs qui ont activé cette option dans leur logiciel InterNet Printing Port recoivent un courrier électronique.

Logiciel utilisateur

Le logiciel fourni pour les utilisateurs distants (InterNet Printing Port) doit être installé par tout utilisateur souhaitant effectuer des impressions Internet. Sinon, les utilisateurs distants ne peuvent imprimer correctement que dans les conditions suivantes :

• En envoyant directement un courrier électronique au compte de messagerie du serveur d'impression sans fil, au moyen de leur application habituelle de messagerie.
• Si le courrier électronique contient uniquement du texte simple.
• Si le serveur d'impression sans fil Internet est configuré avec l'option [Print every E-Mail] (Imprimer chaque e-mail) activée.

L'installation du logiciel InterNet Printing Port entraîne la création d'un nouveau port d'imprimante. APRÈS avoir connecté l'imprimante appropriée à ce port, les utilisateurs peuvent imprimer sur l'imprimante Internet avec n'importe quelle application Windows.

Installation - logiciel utilisateurs

1. Exécutez le programme d'installation SETUP. EXE d'Internet Printing Port.
2. Les valeurs par défaut pour cette installation sont les suivantes :
3. Répertoire - C:\Program Files\InternetPrinter.
4. Dossier du menu Start (Démarrer) - InterNet Printing Port Driver.
5. L'écran [Configure Port] (Configurer le port) s'affiche comme illustré ci-dessous.

Figure 38. Port d'imprimante InterNet

1. Les données suivantes sont obligatoires.

Port Name (Nom du port)	Entrez un nom descriptor (par exemple, WAN) pour le nouveau port d'imprimante.
Remote Printer / E-mail Address (Adresse e-mail de l'imprimante distante)	Adresse e-mail de l'imprimante Internet. Vos tâches d'impression sont envoyées à cette adresse de messagerie.
Mail Server Name or IP Address (Nom du serveur de messagerie) ou Adresse IP)	Nom ou adresse IP de votre serveur de messagerie. Si vous étés dans un réseau local, demandez cette information à l'administrateur du réseau local. Si vous utilisez une connexion d'accès à distance, utilisez les données indiquées par votre Fournisseur d'Accès Internet.
Your Internet E-mail address (Votre adresse e-mail Internet)	Adresse à laquelle on vous envoie habituélément des courriers.
Retry Interval (Seconds) (Intervalle avant nouvelle tentative en secondes)	En cas d'impossibilité de connexion au serveur de messagerie, une nouvelle tentative est effectué après le début. (entre 1 et 255 secondes, la valeur 30 convient habituélément).
Reply Notification E-Mail (Courrier de notification de réponse)	Activez cette option pour receivevoir uncourrier électronique lorsque vous tâche d'impression a été traitée.

1. À la fin de cette procédure, un nouveau port d'imprimante est créé.

Utilisation du nouveau port

Le Panneau de configuration Windows permet de connecter l'imprimante appropriée à InterNet Printing Port. Sous Windows 95/NT, la méthode est la suivante

1. Sélectionnez l'élément [Printer] (Imprimante) correspondant à l'imprimante distante, puis choisissez [Properties] (Propriétés), comme indiqué dans l'exemple ci-dessous.

Figure 39. Propriétés de l'imprimante InterNet

1. Sélectionnez le nouveau port - WAN (InterNet Printer) dans l'exemple - comme port pour cette imprimante.
2. Si vous ne disposez pas du driver d'imprimante ajustat ou si vous souhaitez créer
3. L'utilisation de la fonction Windows [Port Settings] (Paramè présenté à la figure 38 [Internet Printer Port].
4. Pour imprimer sur plusieurs imprimantes Internet, utilisez la fonction Windows Add Port (Ajouter un port) pour ajouter un nouveau port InterNet Printer. Vérifiez que les données correctes sont entrées pour chaque port, et que chaque port possède un nom unique.

Vérification du driver d'imprimante

Pour vous assurer que le driver d'imprimante installé dans votre système est ajusté à l'imprimante distante, vous pouvez utiliser InterNet Printing Port pour envoyer un courrier électronique à l'imprimante Internet. La procédure est la suivante :

1. Connectez votre imprimante par défaut à InterNet Printing Port.
2. Vérifiez que l'option [Reply Notification Mail] (Courrier de notification de réponse) d'Internet Printing Port est activée.
3. À partir du Bloc-notes ou d'un autre éditeur de texte, imprimez un court message (par exemple, Ceci est un test) sur l'imprimante Internet.

Vous recevez un courrier de réponse avec l'information [Printer ID] (Identification d'imprimante) pour identifier l'imprimante connectée au serveur d'impression sans fil. Si cette information ne correspond pas au driver d'imprimante que vous utilisez, installez le driver d'imprimante approprié.

1. Créez ou ouvrez le document que vous souhaitez imprimer.
2. Sélectionnez l'imprimante connectée à InterNet Printing Port.
3. Si vous ne disposez pas d'une connexion Internet permanente, établissez une connexion. (Remarque: InterNet Printing Port n'établit PAS de connexion d'accès à distance, mais envoie le courrier électronique à la prochaine connexion.)
4. Imprimez le document.
5. Internet Printing Port génère un courrier électronique et l'envoie à l'imprimante distante. Le document est codé et envoyé comme pièce jointe dans le courrier électronique. Un écran de progression similaire à celui de l'exemple ci-dessous apparait :

Figure 40. Progression de l'impression InterNet

1. Fermez la connexion Internet si vous l'aviez ouverte à l'étape 3.
2. Si l'option [Notify after print job] (Notifier après une tâche d'impression) est activée, vous recevez un courrier électronique une fois la tâche imprimée.

Dépannage

Ce chapitre décrit certaines situations critiques qui peuvent se présenter et les solutions proposées.

Présentation générale

Si vous rencontrez des difficultés d'impression, reportez-vous à la section appropriée. Si, après avoir suivi les conseils fournis dans ces documents, vous ne parvenez toujours pas à faire fonctionner correctement le serveur d'impression sans fil, contactez votre revendeur pour obtenir des informations supplémentaires.

Problèmes matériels et de réseau local

Problème n° 1 Tous les témoins du serveur d'impression sans fil sont éteints.

Solution n° 1 Vérifiez l'alimentation électrique ou le branchement de l'alimentation.

Problème n° 2 Le voyant d'état rouge du serveur d'impression sans fil reste continuellement allumé.

Solution n° 2 Réinitialisez le serveur d'impression sans fil en débranchant le câble d'alimentation puis en le rebranchant.

Problème n° 3 le serveur d'impression sans fil est introuvable sur le réseau local, de sorte qu'aucune configuration n'est possible.

Solution n°3 Si vous utilisez un modèle 10/100BaseT :

• Vérifiez le concentrateur. Le témoign de liaison du port auquel le serveur d'impression sans fil est connecté doit être allumé. S'il est éteint, cela signifie qu'il y a un problème au niveau du câble réseau.
• Sur le serveur d'impression sans fil, vérifiez le témoin lumineux du réseau local (LAN). Si ce témoin lumineux n'est pas allumé, cela signifie que la connexion réseau ne fonctionne pas.

Remarque : Pour utiliser à la fois l'interface sans fil et l'interface de réseau local, il faut affecter au mode sans fil la valeur Ad-Hoc.

Si vous utilisez TCP/IP :

Assurez-vous qu'aucun routeur n'est présent entre le serveur d'impression sans fil et le PC utilisé pour la configuration. - Vérifiez que le protocole réseau TCP/IP est installé sur le PC utilisé pour la configuration. Testez sa connexion réseau en vérifiant si vous parvenez à localiser d'autres périhériques du réseau local à partir de ce PC. (Rendez-vous par exemple dans [Network Neighborhood] (Voisinage réseau) et parcourez le réseau.)

Solution n°4

Si le serveur d'impression sans fil reste sous tension alors que le serveur DHCP est mis hors tension, le serveur d'impression sans fil conserve son adresse IP sans que le serveur DHCP en soit informé. Réinitialisez simplement le serveur d'impression sans fil afin qu'il obtienne une nouvelle adresse IP.

Ce problème peut également se produire si vous avez affecté une adresse IP statique comprise dans l'intervalle utilisé par le serveur DHCP. Dans ce cas, utilisez une autre adresse EN DEHORS de l'intervalle utilisé par le serveur DHCP.

Problème n° 1 pourquoi l'impression que j'obtiens est-elle incorrecte ?

Solution n°1 Voici quelques raisons possibles :

• Vous avez peut-être choisi le codage Binary (Binaire) pour imprimer le fichier. Utilisez le codage ASCII.
• Certaines polices générées dans votre fichier d'impression ne sont peut-être pas supportées par l'imprimante. Sélectionnez LaserWriter 7 à la place de LaserWriter 8.

Problème n° 2 le nom du serveur d'impression sans fil est introuvable dans le chooser (sélecteur).

Solution n°2 Essayez les opérations suivantes :

1. Vérifiez qu'AppleTalk est activé (le bouton en regard de [Active] (Actif) doit être mis en évidence dans le Chooser).
2. Assurez-vous que l'imprimante est sous tension et dans l'état READY (Prête) depuis plusieurs minutes.
3. Vérifiez que l'imprimante n'a pas été renommée depuis son dernier affichage dans le Chooser.
4. Si l'imprimante se trouve dans un réseau avec plusieurs zones, vérifie que la zone correcte est sélectionnée dans [AppleTalk Zones] (Zones AppleTalk) au sein du Chooser.

Problème n° 3 mon document ne s'est pas imprimé sur l'imprimante chosesie.

Solution n°3 Vérifiez les points suivants :

• Il est possible qu'un autre serveur d'impression sans fil portant le même nom ait reçu votre tâche d'impression. Utilisez PSTOOL pour reconfigurer le nom de votre serveur d'impression sans fil et assurez-vous que tous les serveurs d'impression sans fil ont des noms uniques.
• Vérifie que le codage de sortie de votre application est ASCII. Si ce n'est pas le cas, remplacez-le par le codage ASCII.

Problème n° 4 mon fichier ne s'imprime pas avec les polices correctes.

Solution n° 4 Choisissez le driver d'imprimante LaserWriter 7.

Problème n° 5 mon fichier EPS ne s'imprime pas avec les polices correctes.

Solution n° 5 Ce problème peut se produire dans certains programmes d'application. Téléchargez les polices contenues dans le fichier EPS avant d'imprimer le fichier EPS enregistré.

Problème n° 6 je ne peux pas sélectionner l'élément dans la boîte de dialogue d'impression.

Solution n° 6 Si vous avez sélectionné la valeur [Layout] (Disposition) [2 Up] (Haut 2) ou [4 Up] (Haut 4), l'option [Remaining from] (Restant) n'est pas accessible. Choisissez d'autres valeurs.

Problème n° 7 une page de garde s'imprime sur la première ou la dernière page du document.

Solution n° 7 Choisissez l'une des solutions suivantes :

• Désactivez la fonctionnalité de page de garde.
• Insérez des sauts de pages supplémentaires dans votre document pour éviter l'impression d'une page de garde sur la première ou la dernière page de votre document.
• Installez le driver Apple LaserWriter 7. Vous avez des difficultés à imprimer avec le driver Apple LaserWriter 8.

Problème n° 8 pourquoi ai-je des difficultés à imprimer avec le driver laserwriter 8 ?

Solution n° 8 Notre logiciel n'est peut-être pas compatible avec le driver LaserWriter 8 ou votre système ne satisfait peut-être pas les conditions d'utilisation du driver LaserWriter 8. Utilisez à la place le driver Apple LaserWriter 7.

Problème n° 9 les couleurs sur mon impression ne correspondant pas aux couleurs affichées à l'écran.

Solution n° 9 Lorsque l'imprimante reçoit un fichier avec des couleurs, elle tente de faire correspondre aussi exactement que possible la couleur de l'impression et la couleur de l'écran. Il arrive parfois que l'imprimante ne parvienne pas à faire correspondre les couleurs aussi exactement qu'on pourrait le souhaiter. Pour diminuer ce problème, suivez les étapes ci-dessous :

• Choisissez [Calibrated Color/Grayscale] (Couleur/ échelle de gris calibrée) dans la liste déroulante [Print] (Imprimer) de la boîte de dialogue [Print Options] (Options d'impression). L'imprimante effectue les ajustements nécessaires pour faire concorder les couleurs.
• Vérifiez sur votre moniteur que tous les paramètres (par exemple, la luminosité) sont ajustés correctement.

Solution n°10

Vérifiez les protocoles de communication. L'ordinateur, le serveur d'impression sans fil et l'imprimante doivent tous être configurés avec le même protocole de communication. (Binary ou ASCII).

Pour configurer votre système :

1. Choisissez le protocole à utiliser. Vérifiez votre imprimante, car il est possible que vous n'ayez pas le choix.
2. Configurez votre imprimante avec le protocole ajustat.
3. Utilisez le sous-menu [Print] (Imprimer) de votre ordinateur pour configurer celui-ci avec le protocole que vous avez besoin.
4. Configurez le serveur d'impression sans fil pour qu'il utilise le même protocole que l'imprimante et l'ordinateur.

Problèmes d'impression sous windows

Problème n° 1 Lorsque je tente d'installer le logiciel d'impression peer-to-peer, je reçois un message d'erreur et l'installation est abandonnée.

Solution n° 1 Ce problème peut être dû au fait que le logiciel de port d'imprimante est déjà installé. Avant de renouveler l'installation :

• Supprimez l'installation existante. Redémarrez votre PC.

Pour supprimer un port d'imprimante déjà installé :

1. Cliquez sur [Start - Settings - Control Panel - Add/Remove Programs] (Démarrer - Paramètres - Panneau de configuration - Ajout/Suppression de programmes).
2. Recherche dans la liste des programmes installés une entrée du type [Shared Port] (Port partagé), [Shared Printer Port] (Port d'imprimante partagé), [Print Server Driver] (Driver de serveur d'impression) ou [Print Server Port] (Port de serveur d'impression).
3. Sélectionnez-la, puis cliquez sur [Add/Remove] (Ajouter/Supprimer) et confirmez la suppression.

Problème n° 2 J'ai installé sous Windows 95 le driver de port d'impression Peer-to-Peer, mais lorsque j'ai sélectionné un port sur un serveur d'impression sans fil et que j'ai cliqué sur [Add] (Ajouter), l'imprimante n'a pas été installée.

Problèmes d'impression sous windows

Solution n° 2 Installez l'imprimante en utilisant les outils standards de Windows, comme suit :

1. Démarrez l'Assistant Ajout d'imprimante.
2. Sélectionnez [Network Printer] (Imprimante réseau) en réponse à la question [How is the printer attached to your Computer?] (Comment cette imprimante est-elle connectée à votre ordinateur ?), puis cliquez sur [Next] pour continuer.
3. Lorsque vous êtes invité à indiquer un chemin réseau [Network Path] ou une file d'attente [Queue], entrez une valeur fictive comme illustré ci-dessous. (Ne répondez PAS [Yes] (Oui) à la question [Do you print for MS-DOS programs?] (Imprimez-vous à partir d'applications MS-DOS ?))

1. z l'exécution de l'assistant Ajout d'imprimante jusqu'à la fin. Si Windows vous invite à partager l'imprimante, n'activez PAS le partage.
2. ône de l'imprimante est grisée pour indiquer que l'imprimante n'est pas prête.

Problèmes d'impression sous windows

1. Cliquez avec le bouton droit de la souris sur l'imprimante, puis sélectionnez [Properties] (Propriétés). Sélectionnez ensuite l'onglet [Details], comme illustré ci-dessous.

1. Cliquez sur le bouton [Add Port] (Ajouter un port). Dans l'écran qui s'affiche, sélectionnez [Other] (Autre) puis [Printer Server] (Serveur d'impression) comme port à ajouter, comme illustré ci-dessous.

Problèmes d'impression sous windows

1. Cliquez sur [OK] pour afficher l'écran [Configure Print Server] (Configuration du serveur d'impression), comme illustré ci-dessous.

1. Cliquez sur le bouton [Browse Device] (Parcourir les périphériques), sélectionnez le serveur d'impression sans fil youlu, puis cliquez sur [OK].
2. Cliquez sur [OK] pour revenir au dossier [Printers] (Imprimantes) et c [Work off-line] (Travailler hors connexion) n'est PAS activée.

L'imprimante ne devrait plus être grisée, et elle est maintenant prête à être utilisée.

Remarque : Les écrans présentés ci-dessus sont issus de Windows 98. Les écrans des autres versions de Windows peuvent être légèrement différents, mais la procédure reste la même.

Problème n° 3 J'ai connecté et configuré une imprimante WPS (Windows Printing System) comme il est décrit, mais je ne parviens pas à imprimer.

Solution n° 3 Les drivers des imprimantes WPS interrogent l'imprimante avant d'envoyer les données d'impression. Comme l'imprimante est en réseau, elle n'est pas trouvée et aucune donnée n'est envoyée. La solution consiste à ajouter votre imprimante en tant qu'imprimante réseau en suivant les consignes de la solution 2 ci-dessus.

Problème n° 4 L'impression à partir de certaines applications comme PowerPoint prend beaucoup de temps et le résultat n'est pas correct.

Solution n°4 Ce problème est dû à l'imprimante, qui est configurée à [Start printing after the first page is spooled] (Démarrer l'impression après la mise en file d'attente de la première page). Pour modifier ce paramètre :

• Cliquez sur [Control Panel - Printers] (Panneau de configuration - Imprimantes) et sélectionnez votre imprimante.
• Sélectionnez ensuite [File - Properties - Détails] (Fichier - Propriétés - Détails).
• Dans l'écran [Détails], cliquez sur le bouton [Paramètres du spooler].
• Dans la boîte de dialogue qui s'affiche, CHOISISEZ [Start printing after last page is spooled] (Commencer l'impression une fois la dernière page spoulée) et cliquez sur [OK].

Problème n° 5 Un périphérique d'impression connecté au serveur d'impression sans fil ne parvient pas à imprimer ou imprime des caractères incompréhensibles.

Solution n°5 Vérifiez les points suivants :

• La connexion par câble entre le serveur d'impression sans fil et l'imprimante.
• Le driver d'imprimante du programme d'application ou de Windows doit correspondre à l'imprimante.

Problème n° 6 Le bouton [Configuration] de l'écran [Printer Status] (État de l'imprimante) dans BiAdmin est grisé alors que mon imprimante est bidirectionnelle.

Solution n°6 Ce bouton n'est pas actif si l'imprimante est occupée. Vous devez attendre que l'imprimante devienne disponible.

Problème n° 7 Lorsque j'envoie une tâche d'impression, l'imprimante ne parvient pas à imprimer ou imprime des caractères incompréhensibles.

Solution n° 7 Le problème est peut-être dû à l'imprimante ; si l'imprimante utilisée est un modèle ancien à basse vitesse, les étapes suivantes peuvent résoudre ce problème.

Essayez les opérations suivantes :

• Ouvrez l'utilitaire BiAdmin.
• Cliquez sur l'icône [Printer Status] (État de l'imprimante).
• Affectez au paramètre [Printer Type] (Type de l'imprimante) la valeur [Low Speed] (Basse vitesse) ou définissez le paramètre [Handshake Signal] (Signal de communication) à [Ack & Busy] (Accusé de réception et Occupé).

Si vous utilisez Windows NT 4.0, le support de l'impression Microsoft TCP/IP doit être installé.

• S'il est déjà installé, ajoutez une imprimante distante TCP/IP, comme décrit ci-dessous.
• Sinon, installez le support des impressions TCP/IP, puis ajoutez une imprimante TCP/IP distante.

Ajout du support d'impression tcp/ip

1. Cliquez sur [Start - Settings - Control Panel - Network] (Démarrer - Paramètres - Panneau de configuration - Réseau).
2. Cliquez sur l'option [Service] et vérifiez que l'option [Microsoft TCP/IP Printing] (Impression Microsoft TCP/IP) est activée. Si elle ne l'est pas, sélectionnez l'option [Add] (Ajouter) et activez-la comme à l'accoutumée.
3. Si vous avez ajouté des services à l'étape 2, redémarrez l'ordinateur pour que les modifications soient prises en compte.

Ajout d'une imprimante distante tcp/ip

1. Cliquez sur [Start - Settings - Printers] (Démarrer - Paramètres - Imprimantes) et démarrez l'assistant Ajout d'imprimante.
2. En ré sélectionnez [My Computer] (Mon ordinateur) et cliquez sur [Next] pour continuer.
3. Sélectionnez [Add Port...] (Ajouter un port), puis [LPR Port] (Port LPR) et cliquez sur [New Port] (Nouveau port).
4. Dans la boîte de dialogue [Name or Address of server providing lpd:] (Nom ou adresse du serveur fournissant lpd:), entrez l'adresse IP du serveur d'impression sans fil.
5. Dans la boîte de dialogue [Name of printer or print queue on that server] (Nom de l'imprimante ou de la file d'attente d'impression sur ce serveur), entrez le numéro d'imprimante logique approprié (par exemple L1) tel qu'il a été configuré sur le serveur d'impression sans fil. Par défaut, L1 représente le Port 1 et L2 le Port 2 si le serveur d'impression sans fil est équipé de 2 ports d'impression.
6. Cliquez sur [OK]. De retour à la fenêtre [Printer Ports] (Ports d'imprimante), sélectionnez [Close] (Fermer), puis installez votre driver d'imprimante comme à l'accoutumée.
7. En réponse au message vous demandant si l'imprimante sera partagée ou non, sélectionnez l'option [Sharing] (Partage).
8. Dans la boîte de dialogue [Shared] (Partagé), entrez le nom de l'imprimante partagée. (Le nom partagé est celui que verront les autres utilisateurs de cette imprimante.) Cliquez sur [OK] pour enregistrer et quitter.

Les PC client peuvent être configurés comme décrit au Chapitre 4 - Configuration du PC client.

Windows 2000 server

1. Démarrez l'assistant Ajout d'imprimante, sélectionnez [Network Printer] (Imprimante réseau), puis cliquez sur [Next] (Suivant) pour rechercher le serveur d'impression sans fil.
2. Localisez le serveur d'impression sans fil et double-cliquez dessus, sélectionnez le port voulu et cliquez sur [Next] pour continuer.

Le message suivant apparait.

Figure 41. Message Windows 2000

1. Cliquez sur [OK] et sélectionnez les informations relatives au fabricant et au modèle de l'imprimante.
2. Suivez les instructions pour terminer l'installation.
3. Dans le dossier [Printers] (Imprimantes), cliquez avec le bouton droit de la souris sur la nouvelle imprimante et selectionnez [Sharing] (Partage).
4. Sélectionnez [Shared As:] (Partagée en tant que :) et entrez un nom approprié pour cette imprimante. Les utilisateurs verront ce nom lorsqu'ils rechercheront l'imprimante pendant l'installation.

Annexe b configuration d'un serveur windows

• Si vous le souhaitez,-cliquez sur [Additional Drivers] (Autres drivers) et installez les drivers d'imprimantes des autres versions de Windows, comme Windows 98. Cela aidera les utilisateurs pendant la procedure d'installation.
• Cliquez sur [OK] pour fermer cette fenêtre. La configuration est terminée.

Les PC client peuvent maintenant être configurés comme décrit au Chapitre 4 - Configuration du PC client.

Présentation générale

Votre serveur d'impression sans fil accepte les méthodes d'impression suivantes :

• Direct Socket Interface LPD

Dans ces deux cas, vous devez configurer le serveur d'impression sans fil lui-même et votre système Unix, comme décrit dans les sections qui suivent.

Configuration de l'adresse IP du serveur d'impression sans fil

Étant donné que le serveur d'impression sans fil supporte l'allocation dynamique d'adresses IP au moyen de DHCP ou BOOTP, il est livré avec l'adresse IP 0.0.0.0. Cette adresse IP n'est PAS une adresse IP valide.

Vous devez par conséquent effectuer l'UNE des opérations suivantes :

• Vérifiez votre serveur DHCP (si vous en utilisez un) et recherchez l'adresse IP allouée au serveur d'impression sans fil.
• Configurez votre serveur BOOTP (si vous en avez un) pour fournir une adresse IP au serveur d'impression sans fil, puis redémarrez le serveur d'impression sans fil.
• Utilisez une plate-forme Windows et lancez l'Assistant de configuration ou l'utilitaire BiAdmin pour affecter une adresse IP valide au serveur d'impression sans fil.
• Ajoutez une entrée dans la table arp pour associer l'adresse matérielle du serveur d'impression sans fil à l'adresse IP voulue en procédant comme suit :

arp -s Adresse_IP 00:c0:02:xx:xx:xx

ou:

Adresse_IP est l'adresse IP que vous souhaitez affecter au serveur d'impression sans fil.

00:c0:02:xx:xx:xx est l'adresse matérielle du serveur d'impression sans fil.

Example

arp -s 192.168.0.21 00:c0:02:12:34:56 Vous devez ensuite affecter cette adresse au serveur d'impression sans fil en utilisant votre navigateur Web, comme décrit au Chapitre 6 - Administration par interface Web.

Remarque: L'adresse matérielle du serveur d'impression sans fil est indiquée sur une étiquette sur la partie inférieure du périphérique.

Autre configuration du serveur d'impression sans fil

La méthode recommandée pour configurer le serveur d'impression sans fil consiste à utiliser l'interface Web, comme décrit au Chapitre 6 - Administration par interface Web.

• Vérifie que les paramètres TCP/IP sont corrects pour votre réseau.
• Les imprimantes logiques (par exemple, L1) doivent être configurées correctement pour correspondre à votre système.

La méthode DSI (Direct Socket Interface) est une méthode Unix fournissant une connexion directe entre un ordinateur hôte et une imprimante. L'hôte et le serveur d'impression sans fil établissent une connexion TCP en utilisant un numéro de socket spécifique. Toutes les données envoyées par cette connexion sont traitées en tant que données d'impression, et envoyées de manière transparente vers une imprimante logique définie sur le serveur d'impression sans fil.

Impression avec la méthode DSI

Les imprimantes logiques doivent être configurées sur le serveur d'impression sans fil comme précisé dans la section qui traite des imprimantes logiques plus haut dans ce document. La méthode d'impression DSI sur le serveur d'impression sans fil supporte 3 imprimantes logiques.

Les numéros de socket sont définis comme suit:

N° d'imprimante logique	N° de socket
1	4010
2	4020
3	4030

Impression LPD

LPD est un protocole d'impression intégré de la plupart des systèmes UNIX.

La configuration pour les plates-formes les plus courantes est décrite ci-dessous.

LPD sous IBM AIX 4.15

Avant de commencer, assurez-vous qu'une adresse IP a bien été affectée au serveur d'impression sans fil. Pour configurer votre système AIX pour une impression LPD, effectuez les opérations suivantes :

1. Ajoutez le serveur d'impression sans fil dans [/etc/hosts], en utilisant le nom que vous avez affecté à ce serveur.
2. Démarrez le démon LDP s'il n'est pas déjà en cours d'exécution, en utilisant la commande suivante : start src -s qdaemon
3. Démarrez l'outil d'administration système smit et sélectionnez [Print Spooling] (Spoulette d'impression).
4. Créez le nombre de files d'attente requis (une par imprimante logique) en sélectionnant :

[Ajouter une file d'attente d'impression]

[Distante] (Imprimante connectée à un hôte distant)

5. Utilisez les informations suivantes:

Zone	Contenu
Name of queue to add (Nom de la file d'attente à ajouter)	Utilisez un nom de file d'atte comptant un seul mot, qui désignera l'imprimante connectée.
Hostname for remote server (Nom d'hôte pour le serveur distant)	Nom du serveur d'impression sans fil tel qu'il est utilisé dans /etc/hosts.lpd.
Name of queue on remote server (Nom de la file d'atte sur le serveur distant)	Numéro de l'imprimante logique (par exemple L1) exploitant cette file d'atte.
Type of print spooler on remote server (Type du spouleur d'impression sur le serveur distant)	Utilisez la valeur par défaut. (AIX Version xxx)

1. Vérifiez que les imprimantes logiques sont configurées sur le serveur d'impression sans fil.
2. Imprimez en utilisant la commande suivante :

lp -d file_imprimante nom_fichier ou:

file_imprimante représente l'un des noms utilisés dans [Name of queue to add] (Nom de la file d'attente à ajouter). nom_fichier est le fichier que vous souhaitez imprimer.

LPD sous system v

Avant de démarrer le programme LPD Setup (Configuration LPD), vérifiez qu'une adresse IP a été affectée au serveur d'impression sans fil. N'oubliez pas les points suivants :

Le nom d'hôte distant doit correspondre au nom du serveur d'impression sans fil.

Le nom de l'imprimante distante est le nom de la file d'attente d'impression pour l'imprimante logique. Les imprimantes logiques doivent également être configurées sur le serveur d'impression sans fil lui-même.

Si votre système UNIX requiert le type LPD, assurez-vous de spécifier le type de service BSD. Le protocole LPD du serveur d'impression sans fil répond aux normes du système BSD.

Dans les exemples de commandes présentés, nom_imprimante désigne le nom de la file d'attente d'impression exploitée par le serveur d'impression sans fil et réseau_spouleur le nom du réseau utilisé pour spouler les tâches d'impression.

Procedure

Action	Exemple de commande
Arrêté les services d'impression	/usr/lib/lpshut
Ajouter une imprimante système	/usr/lib/lpadmin -p nom_imprimante -v / dev/null
Redémarrer les services d'impression	/usr/lib/lpsched
Activer l'impression sur la nouvelle imprimante	enable nom_imprimante
Commencer à accepter des tâches pour la nouvelle imprimante	accept nom_imprimante
Créer un réseau de spoule	mkdir /usr/spool/répertoire_spouleur
Faire du démon de spoule le propriétéaire de ce réseau	chown daemon /usr/spool/Répertoire_spouleur
Créer des autorisations en lecture/écriture	chmod 775 /usr/spool/répertoire_spouleur
Attribuer des autorisations aux processus LPD	chgrp daemon /usr/spool/Répertoire_spouleur
Ajouter une ou plusieurs imprimantes distances	Voir la section suivante

Ajout d'imprimantes distantes

L'ajout d'une imprimante distante s'effectue en insérant la ligne suivante dans le fichier /etc/printcap.

Remarque : Cette entrée représentée en fait une seule et même ligne, mais elle peut être saisie comme indiqué.

Utilisez le caractère TAB aux endroits mentionnés.

Nom_imprimante|Alias_imprimante_diste:
[TAB] :lp=:
[TAB] :rm=NOM_SI:\
[TAB] :rp=Nom_imprimante_logique:\
[TAB] :sd=repertoire_spouleur:\
[TAB] :mx#0:

ou:

Nom_imprimante est le nom de la file d'attente d'impression utilisée pour stocker les travaux de l'imprimante logique correspondante.

NOM_SI représente le nom du serveur d'impression sans fil défini dans /etc/hosts.

Nom_imprimante_logique représente le nom de l'imprimante logique sur le serveur d'impression sans fil. (par exemple L1) Répertoire_spouleur représente le réseau créé à l'étape 6.

Exemple :

Répétez cette procédure pour chaque combinaison Imprimante logique/File d'attente d'impression que vous souhaitez créer.

LPD sous linux

Si vous utilisez la ligne de commande, la procédure est la même que pour System V (voir ci-dessus).

Sur les versions Linux récentes, vous pouvez utiliser l'interface X-windows graphique à la place de la ligne de commande. La procédure est décrite ci-dessous, mais elle peut varier selon votre version de Linux.

1. Démarrez votre shell X-windows.
2. Sélectionnez [Control Panel] (Panneau de configuration), puis [Printer Configuration] (Configuration des imprimantes).
3. Sélectionnez [Add] (Ajouter). Comme type d'imprimante, Sélectionnez [Remote Unix (lpd) Queue] (File d'attente Unix distante (lpd)).
4. Utilisez les données suivantes pour remplir la boîte de dialogue résultat.

Zone	Données
Name (Nom)	Saisissez un nom pour cette imprimante.
Spool Directory (Répertoire de spoule)	/var/spool/lpd/nom_imprimante
File Limit (Nombre limite de fischiers)	0 (pas de limite)
Remote Host (Hôte distant)	Nom ou adresse IP du serveur d'impression sans fil par exemple SC3000014. Remarque: uneentrée dans le fichier hosts est nécessaire pour utiliser le nom au lieu de l'adresse IP.
Remote Queue (File d'attente distante)	Ln Où n représenté le numéro de l'imprimante logique Par défaut, L1 représenté le Port 1 et L2 le Port 2 si le serveur d'impression est équipé de 2 ports d'impression.

1. Enregistrez ces données et quittez [Printer Configuration] (Configuration des imprimantes). La configuration est à présent terminée et l'imprimante peut être utilisée.

LPD sous BSD

Avant de poursuivre, assurez-vous qu'une adresse IP a été affectée au serveur d'impression sans fil. N'oubliez pas les points suivants :

Le nom d'hôte distant doit correspondre au nom du serveur d'impression sans fil.

Le nom de l'imprimante distante doit correspondre à l'imprimante logique (par exemple L1) sur le serveur d'impression sans fil.

Si le type LPD vous est demandé, saisissez le type de service BSD.

Dans les exemples de commandes présentés, nom_imprimante désigne la file d'attente d'impression exploitée par l'imprimante logique du serveur d'impression sans fil et repertoire_spouleur désigne le nom du répertoire utilisé pour spouler les tâches d'impression.

Procedure

Action	Exemple de commande
Créer un réseau de spoule	mkdir /usr/spool/répertoire_spouleur
Définir le démon de spoule comme propriété de ce réseau	chown daemon /usr/spool/répertoire_spouleur
Créer des autorisations en lecture/édriture	chmod 775 /usr/spool/répertoire_spouleur
Attribuer des autorisations aux processus LDP	chgrp daemon /usr/spool/répertoire_spouleur
Ajouter une ou plusieurs imprimantes distantes	Voir ci-dessous
Démarrer le système d'impression lpc	lpc start nom_imprimante

Ajout d'imprimantes distantes

L'ajout d'une imprimante distante s'effectue en insérant la ligne suivante dans le fichier /etc/printcap.

Remarque : Cette entrée représentée en fait une seule et même ligne, mais elle peut être saisie comme indiqué. Utilisez le caractère TAB aux endroits mentionnés.

Nom_imprimante|Alias_imprimante_distante:\
[TAB] :lp=: \
[TAB] :rm=NOM_SI:\
[TAB] :rp=Nom_imprimante_logique\
[TAB] :sd=rþpertoire_spouleur:\
[TAB] :mx#0:

ou:

Nom_imprimante est le nom de la file d'attente d'impression utilisée pour stocker les travaux de l'imprimante logique correspondante.

NOM_SI représente le nom du serveur d'impression sans fil défini dans /etc/hosts.

Nom_imprimante_logique représente le nom de l'imprimante logique sur le serveur d'impression sans fil. (Par exemple, L1) Répertoire_spouleur représente le réseau créé à l'étape 6.

Répétez cette procédure pour chaque combinaison Imprimante logique/File d'attente d'impression que vous souhaitez créer.

Impression à l'aide de LPD

Pour les instructions d'impression LPD, reportez-vous à votre manuel UNIX.

L'exemple suivant concerne le système BSD :

ou:

lpr -P nom_imprimante nom_fichier

nom_imprimante représente le nom de la file d'attente d'impression définie sur l'hôte Unix.

nom_fichier représente le fichier que vous souhaitez imprimer.

Example :

Dans l'exemple ci-dessus, le fichier /etc/hosts est envoyé à la file d'attente de l'imprimante Marketing. Il est ensuite transmis à l'imprimante logique associée à cette file d'attente.

FCC - class b

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur : « Appareils Numériques » NMB-003 édictée par le ministère des Communications.
