MODE D'EMPLOI A77 REVOX
La garantie n'est valable que dans le pays où l'appareil a eté achetié. Les conditions de garantie sont différentes selon les pays; veuillez consulter à ce sujet votre agent général REVOX.
Attention: Toute intervention ou modification apportée à l'appareil par des personnes non autorisées nous libère de toute obligation de garantie.
GARANZIA
Veuillez conserve l'emballage d'origine de votre REVOX A 77. Cet emballage spécifique étudié sera une protection efficace pour votre apparéil lors d'un évientuel transport ultérieur.
IMBALLAGIO
- Raccordement au réseau
1.2 Mise en place de la bande magnétique
1.3 Mise sous tension de l'appareil
2. Fonctions mécaniques
2.1 Clavier de commande
2.2 Arrêt automatique
2.3 Commande à distance
3. Lecture
3.1 Généralités
3.2 Écoute au casque
3.3 Écoute avec l'amplificateur incorpore
3.4 Écoute sur amplificateur séparé
3.5 Écoute sur poste de radio stéropheonique
3.6 Exempl
4. Enregistrement
4.1 Entrées et connexions
4.2 Choix des pistes
4.3 Réglage des niveaux et écoute directe
4.4 Enregistrement et monitoring
4.5 Example
5. Effets spéciaux
5.1 Echo
5.2 Multiplay
5.3 Montage
6. Entretien
INDICE
01 Bobine gauche (bobine débitrice)
02 Compteur
03 Touche de mise à zéro du compteur
04 Bobine droite (bobine réceptrice)
05 Cache escamtable
06 Lampe-témoin
07 Commutateur d'enclenchement, deCHOix de la vitesse et du diametredes bobines
08 Sortie stéreophonique pour écouteurs à basse impédance (prise jack stéreo)
09 Entre pour microphone sur canal I (prise jack mono)
10 Entrée pour microphone sur canal II (prise jack mono)
B
11 Réglage du volume en lecture et en écoute directe
12 Selecteur du mode de reproduction
13 Balance
14 Commutateur lecture-direct
15 Réglage du niveau d'enregistrement canal I (gauche)
16 Selecteur d'entrée canal I
17 Réglage du niveau d'enregistrement canal II (droite)
18 Selecteur d'entree canal II
C
19 Touche "Rebobinage"
20 Touche "Avance rapide"
21 Touche "Lecture"
22 Touche "Stop" (interrupt toutes les fonctions mécaniques)
23 Touche "Enregistrement" (simultané-ment avec touche 21)
A
24 Fiche de court-circuit de la prise de commande à distance
25 Prise pour commande à distance
26 Prises DIN pour le raccordement de haut-parleurs auxiliaires
27 Prises cinch AUX (entree) pour amplifieur, tuner etc.
28 Prises cinch MIC (entree) pour micro a haute ou basse impedance
29 Prise normalisée DIN pour récepteur de radio (entree et sortie stereo)
30 Prises cinch OUTPUT (sortie) pour amplificateur, magnétophone etc.
31 Prise pour le cable de raccordement au réseau
E
32 Touche de préselection d'enregistrement canal I
33 Instrument de contrôle du niveau canal I (VU-metre)
34 Instrument de contrôle du niveau canal II (VU-metre)
35 Touche de préselection d'enregistrement canal II
F
36 Ampoule de l'arrêt automatique à commande photo-électrique
37 Glissiere de collage
38 Axe du cabestan (entrainement de la bande)
39 Rouleau de guidage droit
40 Levier de montage (met le galet presseur en position de montage)
41 Touche SPEAKERS OFF pour déclencher les amplificateurs de haut-parleurs
42 Touche REEL MOTORS OFF pour déclencher les moteurs des bobines
43 Tige du tendeur de bande
44 Roulement de guidage gauche
45 Tete d'effacement (stereo)
46 Tete d'enregistrement (stereo)
47 Tete de lecture (stereo)
48 Guide de bande
49 Galet presseur
D
1.1 Raccordement au réseau
Contrôler si le sélecteur de tension et lefuseible sont adaptations au réseau. (Volet carré au dos de l'appareil). Ne modifier que lorsque l'appareil n'est pas sous tension. Le REVOX A 77 est livré par l'usine pour 220 volts, avec unFuseble de 500mA L'appareil peut etre branché indifféremment, sans aucune transformation, sur un réseau à 50~Hz ou 60~Hz
Brancher le cable d'alimentation à l'appareil (31) et au réseau.
Le REVOX A 77 fonctionne aussi bien en position horizontale que verticale.
1.2 Mise en place de la bande magnétique

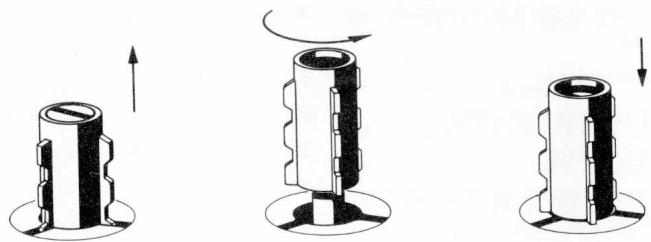

Rabattre le cache escamtable vers l'avant (05). Placer la bobine pleine sur le plateau gauche (01) et la bobine vide sur le droit (04). Verrouiller les bobines, selon le dessin ci-dessous:

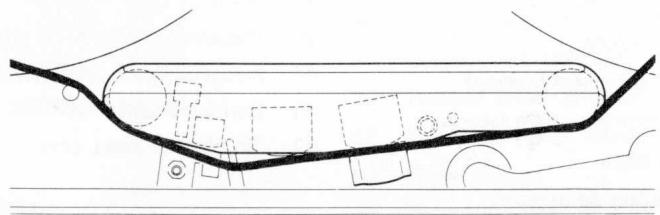

Placer la bande derrière la tige du tendeur (43) et devant les têtes selon la figure ci-dessous, et l'entourer sur le moyeu de la bobine vide. Par mesure de sécurité, tourner vers la croite jusqu'à la fin de l'amorce.
Remetre en place le cache escamtable (05) et enforcer la touche de mise à zéro (03) du compteur (02).
NB: Tous les réglages mécaniques et électroniques de votre REVOX A 77 ont été effectuels avec de la bande REVOX qui vous garantit de ce fait lesassageurs résultats.
1.3 Mise sous tension de l'appareil
La mise sous tension de l'appareil s'effectue a I'aide du commutateur 07. Il permet d'autre part de désirar la vitesse de défilament de la bande: 19~cm / sec (7 1 / 2^ ) pour les enregistements de haute qualite, partie droite du commutateur, ou 9,5 cm/sec (3 3 / 4^ ) sur la partie gauche du commutateur.
De plus, le commutateur 07 détermine l'adaptation au diamètre des bobines: grand cercle pour les bobines de 22 à 26,5 cm Ø, petit cercle pour les bobines de 13 à 18 cm Ø.
NB: Pour assurer le minimum de pleurage, il est nécessaire d'avoir toujours le même diamètre de bobine à droite et à gauche.
2.1 Clavier de commande
Les fonctions mécaniques du REVOX A 77 sont commandées par les touches à impulsions du clavier de la photo C. Les touches 19 et 20 commandent le bobinage rapide, respectivement vers l'arrière et vers l'avant. On peut sans risque passer de l'une à l'autre, ce qui provoque un freinage doux par couple électrique contraire.
La touche 21 PLAY commande la lecture, à savoir le défilament à la vitesse chosesie par le commutateur 07. Elle est verrouilléelectroniquement pendant les bobinages rapides, et ne doit être enforcée que lorsque les bobines sont complètement arrêtées.
La touche 22 STOP déclenché toute fonction préalablement seLECTIONnée sur le clavier.
L'utilisation de la touche 23 sera décrite au chapitre de l'enregistrement (4.4).
2.2 Arret automatique
L'arrêt automatique du REVOX A 77 est un système à cellule photoélectrique qui donne une impulsion semblable à celle de la touche STOP. Ce système garantit l'arrêt de l'appareil des qu'il n'y a plus de bande devant la lampe 36, ou lorsque l'amorce est suffisamment transpandre.
2.3 Commande à distance
Le système de commande par impulsions du REVOX A 77 permet la commande à distance des cinq fonctions de la photo C. Le branchement de cet accessoire se fait au niveau de la prise 25. Si aucune commande à distance n'est reliée à l'appareil, la fiche de court-circuit 24 doit être branchée sur la prise 25.
2. FUNZIONI MECCANICHE

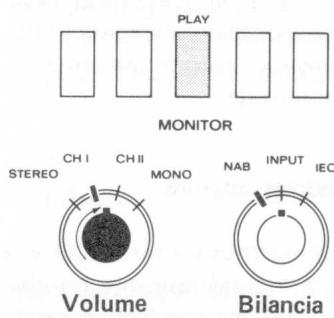

Une fois la mise en service effectuee (1.1-3), enforcer la touche 21; l'appareil se trouve ainsi en fonction de lecture.
Le potentiemetre 11 regle la puissance d'ecoute, tandis que le potentiemetre 13 regit l'équilibre des canaux (balance).
Le commutateur 12 permet l'adaptation au standard de l'enregistrement:
STEREO : pour les enregistements stéréophoniques
CH1 : pour I'ecoute sur les deux canaux de la piste 1
CH II : pour l'écoute sur les deux canaux de la piste 2
MONO : pour l'écoute sur les deux canaux des deux pistes mélangées à égalité.
Le commutateur 14 permet le passage "lecture-direct". Sur la position INPUT, l'appareil fonctionne en simple amplificateur des fonctions déterminées par les选出eurs 15 à 18 (cf 4.3)
Les positions IEC et NAB déterminant deux corrections de lecture: NAB correspond aux enregistements effectuels sur le REVOX A 77, tandis que la position IEC correspond aux bandes enregistrées sur des REVOX de modèles précédents avec normes IEC ou CCIR.
3.2 Ecoute au casque
Relier un casque de 200 à 400 ohms (ex.: Beyer DT 96) à la prise jack stéreo de la plaque frontale 08, et enforcer la touche 41 pourmettre hors fonction les hautparleurs, dans le cas d'un REVOX avec amplificateurs incorporeés.
Réglages d'écoute selon 3.1
3.3 Écoute avec l'amplificateur incorpore
Dans la version de la valise, les haut-parleurs sont reliés directement à la sortie des amplificateurs. Il est toute fois possible de raccorder aux sorties 26 des haut-parleurs
3. RIPRODUZIONE
3.1 Generalità
extérieurs, ce qui met hors fonction les haut-parleurs incorpores.
Dans la version avec boîtier noyer et amplificateurs, raccorder deux haut-parleurs (4-16 ohms) aux sorties 26. Réglages d'écoute selon 3.1.
3.4 Écoute sur amplificateur séparé
Relier les sorties 30 à l'entrée correspondante de l'amplificateur. Mettre l'amplificateur sépare (ex: REVOX A 50) à mi-puissance et ouvrir le potentiamètre 11 jusqu'à un niveau d'écoute normal. Laisser la balance du REVOX en position mediane. Les réglages ultérieurs de niveau et de balance seront effectuels sur l'amplificateur lui-même.
3.5 Écoute sur poste de radio stéréophonique
La prise 29 permet la liaison aller et retour avec un poste de radio stéréophonique. Le réglage des niveaux est le même que celui d'un amplificateur sépare (3.4).
Écoute monaurale d'un enregistrement effectué sur un REVOX A 77 (NAB).
3.6 Esemblio
4.1 Entrées et connexions
MICRO : entrée stéreophonique pour le branchement de microphones à haute (HI) ou basse (LO) impédance. Chaque prise cinch 28 de la plaque de raccordement arrêté est en parallèle avec le jack du canal correspondant (09 ou 10) sur la plaque frontale.
RADIO : voir 3.5.
AUX.
INPUT : entrée linéaire stéreo à haut niveau pour tuner, amplificateur sépare, autre REVOX, etc... Deux prises cinch (27).
Les connexions des différentes entrées s'effectuent à l'aide du commutateur 16 pour les entrées I et du commutateur 18 pour les entrées II.
4. REGISTRAZIONE
4.2. Choix des pistes
Lechioix des pistes d'enregistrement s'effectue à l'aide des touches 32 et 35.
Touche 32 enforcée
enregistrement mono sur la piste 1. Les deux entrées sont mélangeables sur cette piste.
Touche 35 enforcée
enregistrement mono sur la piste 2. Les deux entrées sont mélangeables sur cette piste.
Touche 32 et 35 enfoncées
enregistrement stéréophonique.
Chaque arrivée sur la piste correspondante.
NB: Si les deux touches 32 et 35 sont au repos, la bande est protégée efficacement contre un effacement intempéstif du à une fausse manipulation au niveau de la touche 23. Remarque: dans le cas d'un modele à 4 pistes, il s'agit des pistes 1 et 3; on peut alors inverser la bande en fin de bobine et doubler ainsi la durée d'enregistrement, ce qui n'est pas possible dans les modèles à 2 pistes.
4.3 Réglage des niveaux et écoute directe
Une fois le可以选择 des pistes effectue, selectionner les entrées des sources sonores à utiliser (commutateurs 16 et 18), puis ouvrir les potentiometres (15,17) correspondants, jusqu'à ce que les VU-mêtres (33,34) arrivent à la limite de la zone rouge dans les fortissimi (0 dB = 100%).
Si l'un des potentiometres n'est pas utilisé, il doit être fermé. Un contrôle auditif de la qualité du signal entrant peut être effectué en mettant le commutateur (14) sur la position INPUT et en ouvrant le potentiomètre de volume (11).
NB: Si la source sonore est un microphone, faire le contrôle au casque. En effet, les haut-parleurs risqueraient alors de produit un accrochage acoustique (effet Larsen). Il est à remarquer que cette commutation correspond à l'utilisation du REVOX A 77 en simple amplificateur, et peut être utilisée pour l'écoute d'un tuner, PU, etc...
4.4 Enregistrement et monitoring
Après ces divers préparatifs, l'appareil est pré à enregistrer, en,enfantant simultanément les touches 21 et 23. La ou les pistes selectionnées (32 et 35) seront automatiquement effacées, et enregistreront le signal arrivant sur les VU-mêtres (33,34).
Le contrôle est obtenu en mettant le commutateur 14 sur la position NAB qui donne la lecture de l'enregistrement en cours ( = monitoring). La commutation INPUT-NAB pendant le défilament de la bande permet ainsi une estimation directe de la qualité définitive de la prise de son.
Enregistrement sur le canal I avec micro basse impédance et écoute directe.
4.5 Esempio
L'écho est obtenu en réinjectant le signal de la tête de lecture pendant l'enregistrement. Il ne peut être effectué qu'en monophonie.
Exemple: enregistrement avec écho sur la piste I.
Brancher la source sonore sur une entrée II, et selectionner la position correspondante sur le commutateur 18. Enforcer la touche 32 etmettre le commutateur 16 en position | |
Enfonce les touches 21 et 23 après avoir mis en place la bande. Le potentiametre 17 regle alors le volume de la source sonore, et le potentiametre 15 la quantite d'echo. Regler ces deux potentiamtres pour obtenir l'effectre recherche et un niveau normal sur le VU-metre 33. Contrcler sur INPUT ou NAB.
5.2 Multiplay
Le multiplayer permet de mélanger une information déjà enregistrée avec une nouvelle information et n'est possible qu'en monophonie.
Exemple: enregistrer la première information sur la piste II (cf 4.1 - 4).
Libérer la touche 35 et enforcer la touche 32. Mettre le commutateur 18 en position II→I. Relier la source sonore à une entrée I et selectionner la position correspondante sur le commutateur 16.
Revenir au début de l'enregistrement initial et enforcer les touches 21 et 23. Mettre le commutateur 14 en position INPUT et le commutateur 12 en position CH I, ce qui permet l'écoute de contrôle.
Le potentiemetre 17 regle le volume de I'enregistrement initial, tandis que le potentiemetre 15 regle celui de la nouvelle source sonore. Pour eviter un décalage, I'enregistrement définitif devra étra écoute uniquement sur la piste I
Pour un nouveau multiplayer sur la piste II, les fonctions des entrées doivent être inversées.
5. EFFETTI SPECIALI
5.1 Eco
Lorsqu'une bande doit etre coupee, repeler grossierement I'emplacement a I'ecoute. Stopper I'appareil et tirer le levier 40 vers la droite.De ce fait,la bande vient en contact avec les tetes,sans etre entraine par le cabestan.
Presser la touche 42 (REEL MOTORS OFF), ainsi que l'une ou l'autre des touches de bobinage rapide (19 ou 20). Les bobines n'étant plus freinées peuvent être facilement tournées à la main, et il est possible d'entendre l'enregistrement. Lorsque le point de coupure est repéré, pousser le presseur 49 vers le cabestan; il est alors libéré et revient en position de repos, ainsi que le levier 40. La bande devient accessible et peut être marquee ou coupée en face de la tête de lecture 47.
Pour remettre l'appareil en service normal, presser la touche 22 (STOP), puis la touche 42 (REEL MOTORS OFF) qui se déverrouille.
6. ENTRETIEN
6.1 L'appareil ne doit enaucun cas etre huié ou graissé.
6.2 L'entretien du REVOX A 77 se limite au nettoyage des parties mécaniques entrant en contact avec la bande, telles que guides de bande, axe de cabestan, galet presseur et têtes magnétiques. L'encrassement de ces dernières a pour conséquence un assourdissement sensible du son, provoqué par un affaiblissemment des aiguès à l'enregistrement et à la lecture. Il est donc très important de procéder à intervalles réguliers au nettoyage des pieces encrassées, aux endroits indiqués par la figure ci-dessous. Le nécessaire de nettoyage REVOX livre avec chaque magnétophone A 77 contient tous les accessoires requis pour cette opération. En cas d'encrassement excessif ou récalcitrant, utiliser un batonnet ouaté imbibé d'alcool pour dissoudre les dépôts de poussière et d'oxyde magnétique; ne jamais employer d'objet métallique.
5.3 Montaggio
