240113 - Siphon de sol LAZER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Siphon de sol
Marque	LAZER
Modèle	240113
Matériau	Acier inoxydable
Dimensions de la grille	150 x 150 mm
Type de sortie	Verticale
Diamètre de sortie	Ø 50 mm
Garde d'eau	18 mm
Clapet anti-odeur	Oui
Vis d'inviolabilité	Oui
Hauteur d'encastrement	40 mm
Débit	21 à 29 l/min
Fonction principale	Évacuation des eaux usées au sol avec anti-odeur
Utilisation recommandée	Douche, salle de bains, buanderie
Entretien et nettoyage	Retirer la grille et nettoyer régulièrement le corps et le clapet
Sécurité	Clapet anti-odeur intégré et vis d'inviolabilité pour éviter le retrait non autorisé
Pièces détachées	Grille et joint disponibles en option
Réparabilité	Pièces détachées accessibles, entretien possible sans démontage complet
Garantie	2 ans (sous réserve des conditions générales)

FOIRE AUX QUESTIONS - 240113 LAZER

Comment installer le siphon de sol LAZER 240113 ?

L'installation se fait en encastrant le siphon dans le sol, en raccordant la sortie verticale Ø50 mm à la canalisation. La hauteur d'encastrement est de 40 mm. Assurez-vous que la grille affleure le niveau du sol fini.

Quelle est la hauteur d'encastrement de ce siphon ?

La hauteur d'encastrement du modèle 240113 est de 40 mm, ce qui permet un logement discret dans l'épaisseur du sol.

Comment nettoyer le siphon de sol ?

Retirez la grille à l'aide d'un tournevis si la vis d'inviolabilité est présente, puis nettoyez le corps du siphon et le clapet anti-odeur avec de l'eau et du savon doux. Rincez abondamment.

Le clapet anti-odeur est-il remplaçable ?

Oui, le clapet anti-odeur est une pièce détachable et remplaçable. Contactez le service client LAZER pour commander la pièce adaptée.

Quel est le débit maximum de ce siphon ?

Le débit annoncé est de 21 à 29 litres par minute, ce qui convient à une douche standard ou à un lavabo.

Ce siphon est-il compatible avec un sol carrelé ?

Oui, sa grille en acier inoxydable 150x150 mm s'encastre facilement dans un sol carrelé. Veillez à respecter la hauteur d'encastrement pour que la grille affleure le carrelage.

Comment retirer la grille du siphon ?

Si la vis d'inviolabilité est serrée, utilisez un tournevis adapté pour la dévisser. Ensuite, la grille se soulève manuellement. Certains modèles ont une grille clipsée sans vis.

Que faire en cas d'odeur provenant du siphon ?

Vérifiez que le clapet anti-odeur fonctionne correctement et que la garde d'eau de 18 mm n'est pas asséchée. Versez de l'eau dans le siphon pour rétablir la garde d'eau. Si l'odeur persiste, nettoyez le clapet ou remplacez-le.

La vis d'inviolabilité est-elle standard ?

La vis d'inviolabilité est un dispositif de sécurité propre à LAZER. Elle nécessite un tournevis spécifique ou un outil adapté. En cas de perte, contactez le fabricant pour un remplacement.

Où trouver des pièces de rechange pour ce siphon ?

Les pièces de rechange (grille, joint, clapet) sont disponibles auprès du service après-vente LAZER ou chez les revendeurs agréés. Utilisez la référence 240113 pour identifier le modèle.

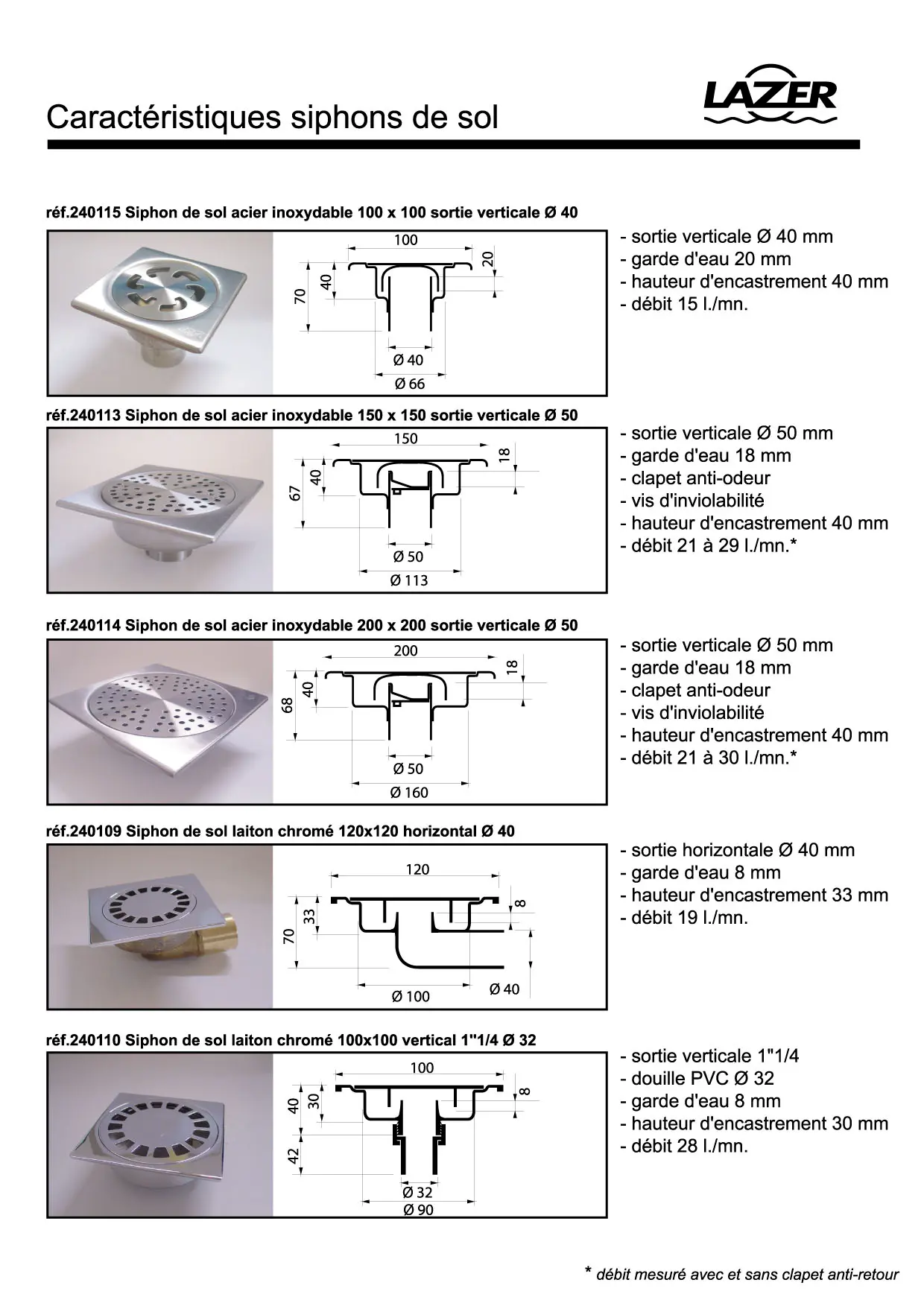

MODE D'EMPLOI 240113 LAZER

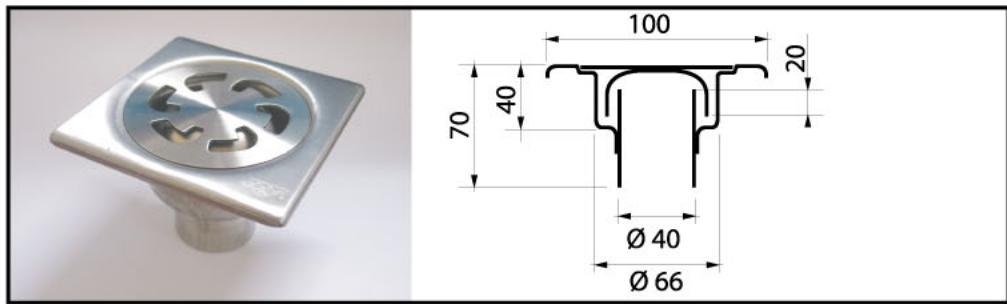

réf.240115 Siphon de sol acier inoxydable 100 x 100 sortie verticale Ø 40

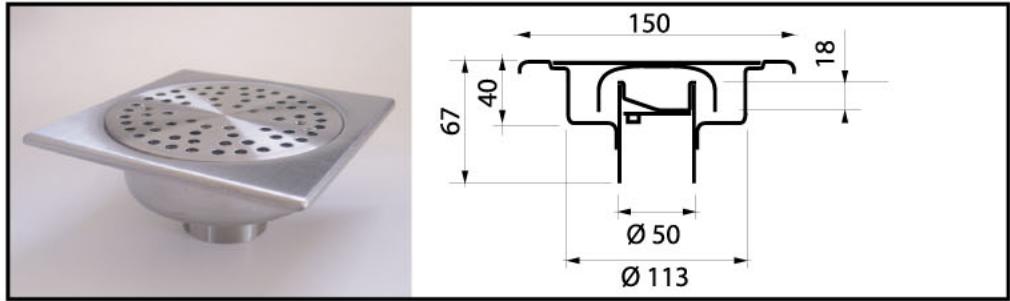

réf.240113 Siphon de sol acier inoxydable 150 x 150 sortie verticale Ø 50

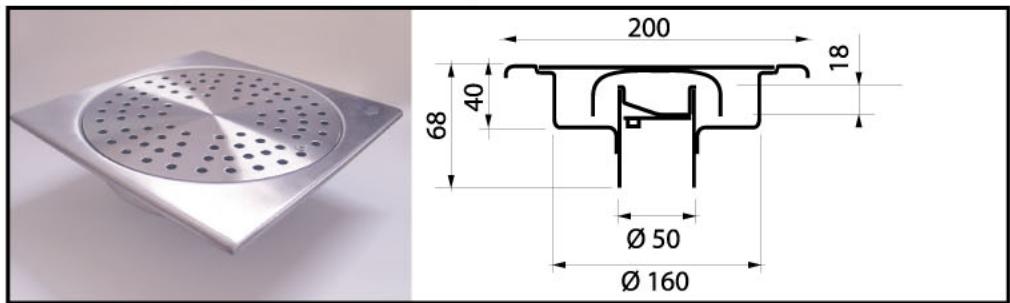

réf.240114 Siphon de sol acier inoxydable 200 x 200 sortie verticale Ø 50

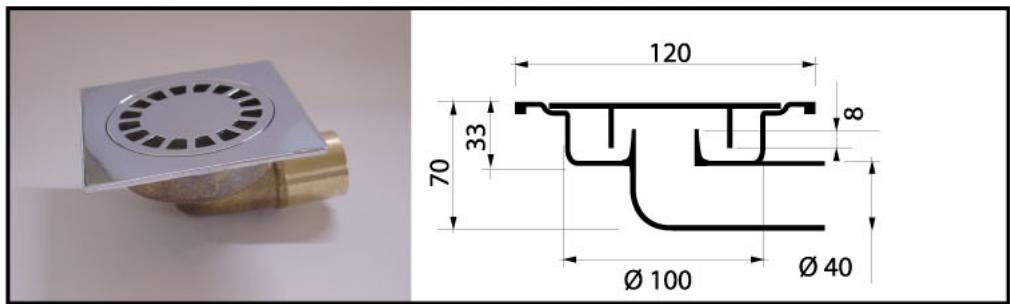

réf.240109 Siphon de sol laiton chromé 120x120 horizontal Ø 40

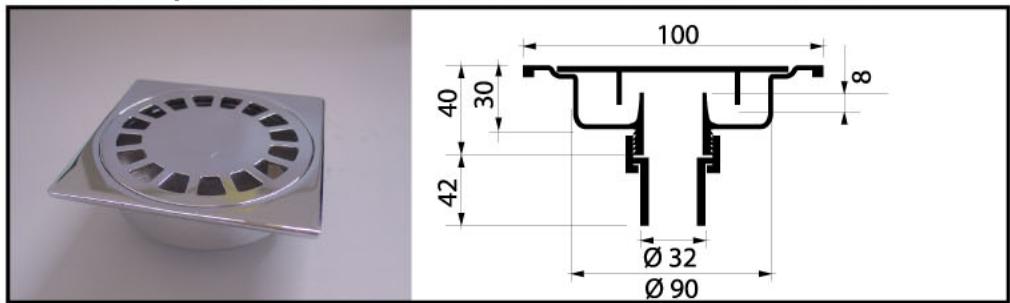

réf.240110 Siphon de sol laiton chromé 100x100 vertical 1"1/4 Ø 32

sortie verticale 40 mm - garde d'eau 20 mm - hauteur d'encastrement 40 mm - débit 15 l./mn.

-sortie verticale 50mm - garde d'eau 18 mm - clapet anti-odeur - vis d'inviolabilité - hauteur d'encastrement 40 mm - débit 21 à 29 l./mn.*

-sortie verticale 50mm - garde d'eau 18 mm - clapet anti-odeur - vis d'inviolabilité - hauteur d'encastrement 40 mm - débit 21 à 30 l./mn.*

sortie horizontale 40mm - garde d'eau 8 mm - hauteur d'encastrement 33 mm - débit 19 l./mn.

sortie verticale 1"1/4 - douille PVC 032 - garde d'eau 8 mm - hauteur d'encastrement 30 mm - débit 28 l./mn.
