Type de produit	Siphon de sol
Marque	LAZER
Modèle	240110
Matériau	Laiton chromé
Dimensions de la grille	100 x 100 mm
Type de sortie	Verticale
Diamètre de sortie	1"1/4 (32 mm) avec douille PVC Ø 32
Garde d'eau	8 mm
Hauteur d'encastrement	30 mm
Débit	28 L/min
Poids approximatif	0,5 kg
Alimentation	Aucune (mécanique)
Fonction principale	Évacuation des eaux usées au sol avec barrière hydraulique anti-remontée d'odeurs
Entretien et nettoyage	Nettoyer régulièrement la grille et le corps du siphon à l'eau claire. Éviter les produits abrasifs ou acides. Vérifier et nettoyer la garde d'eau périodiquement.
Sécurité	Éviter les chocs mécaniques. Ne pas utiliser de produits chimiques agressifs. S'assurer du bon montage pour éviter les fuites.
Pièces détachées	Joint torique, grille de rechange, douille PVC (réf. 240110).
Réparabilité	Démontable manuellement pour entretien. Aucun outil spécial requis.

FOIRE AUX QUESTIONS - 240110 LAZER

Quelles sont les dimensions de la grille du siphon LAZER 240110 ?

La grille du siphon LAZER 240110 mesure 100 x 100 mm.

Quel est le diamètre de sortie de ce siphon ?

La sortie est verticale avec un diamètre de 1"1/4 (32 mm) et se raccorde avec une douille PVC de Ø 32 mm.

Ce siphon est-il livré avec un clapet anti-odeur ?

Non, le modèle 240110 ne comporte pas de clapet anti-odeur. La protection contre les odeurs est assurée par une garde d'eau de 8 mm.

Quel est le débit maximum du siphon LAZER 240110 ?

Le débit nominal est de 28 litres par minute.

Quelle est la hauteur d'encastrement nécessaire ?

La hauteur d'encastrement requise est de 30 mm.

Comment installer le siphon ?

L'installation se fait en fixant le corps du siphon sous la dalle, en raccordant la sortie verticale à une canalisation PVC 32 mm et en posant la grille affleurante au niveau du sol. Assurez-vous de l'étanchéité des joints.

Comment nettoyer le siphon ?

Retirez la grille, nettoyez le corps du siphon à l'eau claire avec une brosse douce. Évitez les produits chimiques agressifs. Vérifiez régulièrement la garde d'eau pour éviter l'encrassement.

Ce siphon est-il compatible avec une sortie horizontale ?

Non, le modèle 240110 est exclusivement prévu pour une sortie verticale. Pour une sortie horizontale, reportez-vous à la référence 240109.

Où puis-je acheter des pièces de rechange ?

Les pièces détachées (grille, joint, douille PVC) sont disponibles auprès des revendeurs spécialisés ou sur le site du fabricant. Utilisez uniquement des pièces d'origine LAZER.

Quel est le matériau du siphon ?

Le siphon est en laiton chromé, ce qui lui confère une bonne résistance à la corrosion et un aspect esthétique.

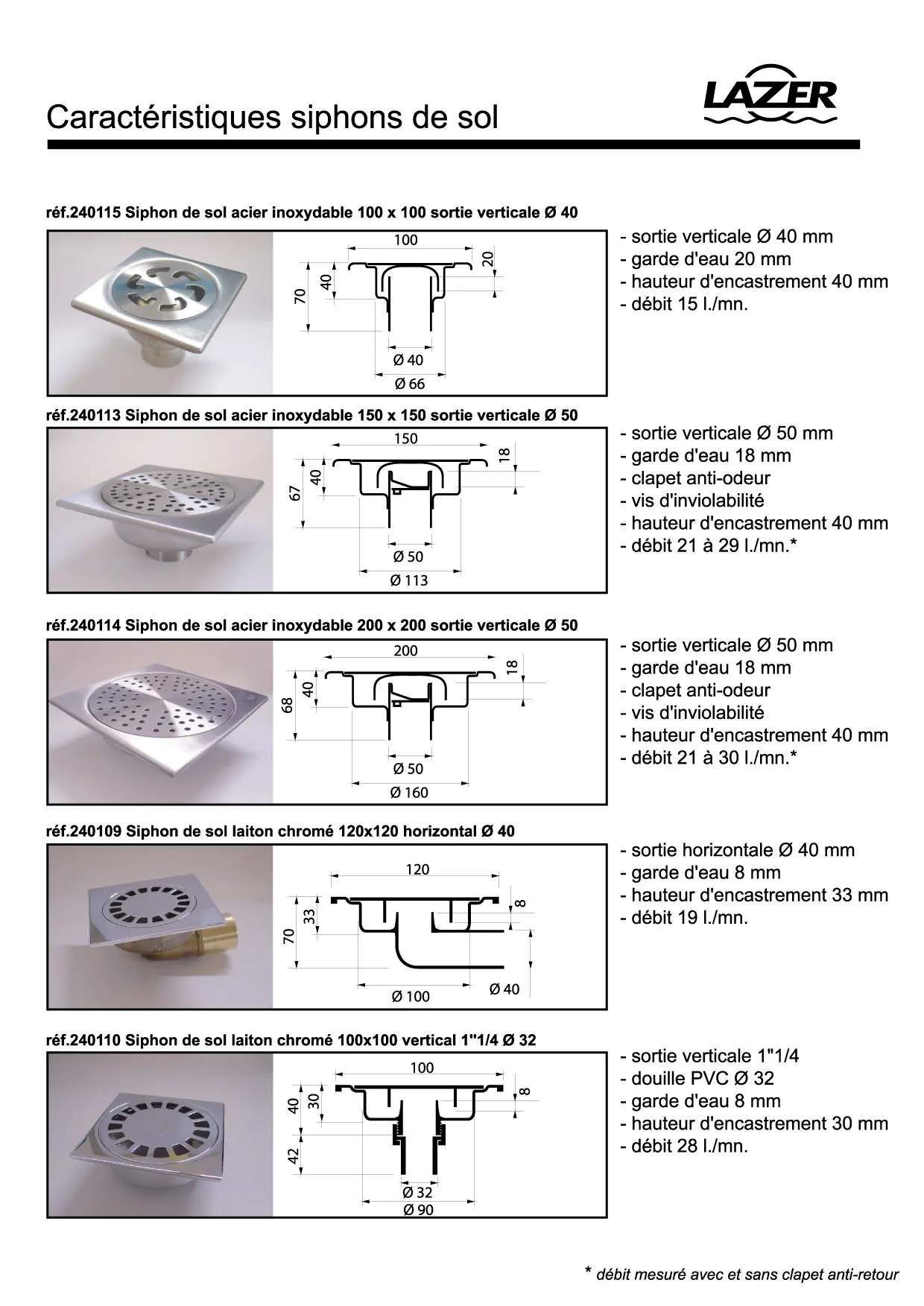

MODE D'EMPLOI 240110 LAZER

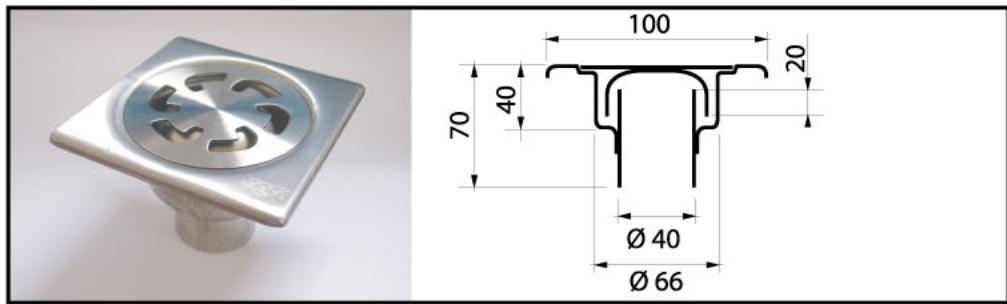

réf.240115 Siphon de sol acier inoxydable 100 x 100 sortie verticale Ø 40

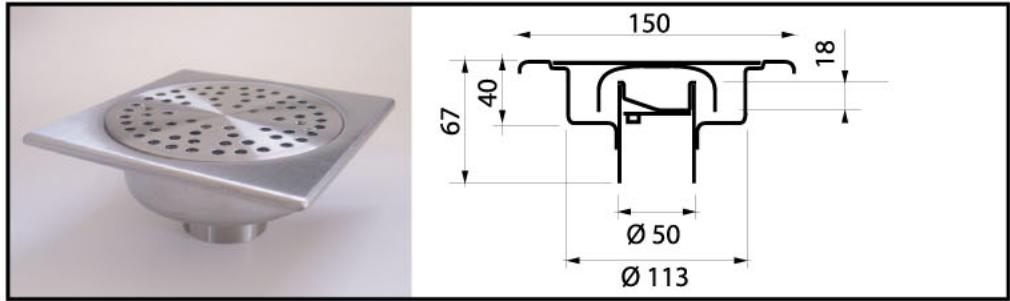

réf.240113 Siphon de sol acier inoxydable 150 x 150 sortie verticale Ø 50

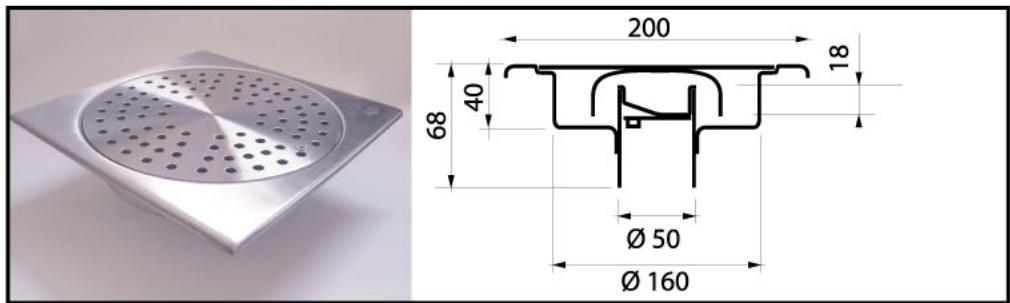

réf.240114 Siphon de sol acier inoxydable 200 x 200 sortie verticale Ø 50

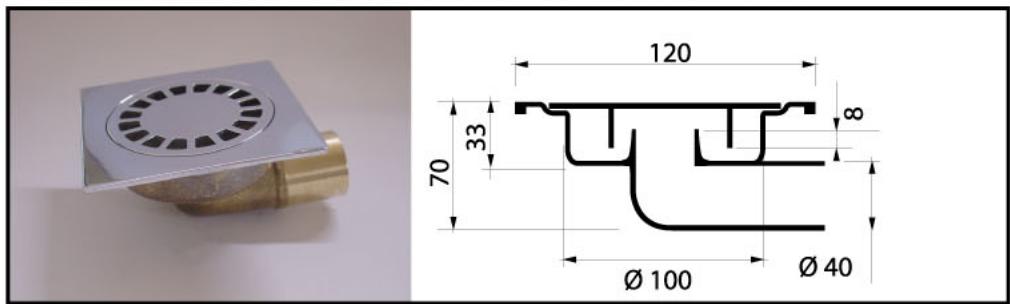

réf.240109 Siphon de sol laiton chromé 120x120 horizontal Ø 40

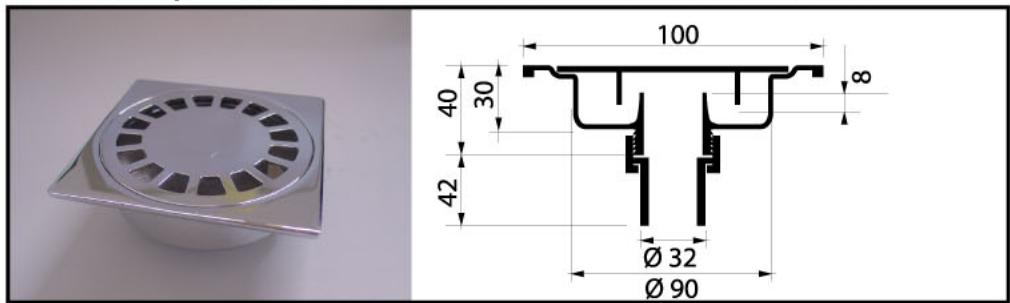

réf.240110 Siphon de sol laiton chromé 100x100 vertical 1"1/4 Ø 32

sortie verticale 40 mm - garde d'eau 20 mm - hauteur d'encastrement 40 mm - débit 15 l./mn.

-sortie verticale 50mm - garde d'eau 18 mm - clapet anti-odeur - vis d'inviolabilité - hauteur d'encastrement 40 mm - débit 21 à 29 l./mn.*

-sortie verticale 50mm - garde d'eau 18 mm - clapet anti-odeur - vis d'inviolabilité - hauteur d'encastrement 40 mm - débit 21 à 30 l./mn.*

sortie horizontale 40 mm - garde d'eau 8 mm - hauteur d'encastrement 33 mm - débit 19 l./mn.

sortie verticale 1"1/4 - douille PVC 032 - garde d'eau 8 mm - hauteur d'encastrement 30 mm - débit 28 l./mn.
