Type de produit	Receveur de douche à poser
Marque	LAZER
Modèle	SHOWER DESIGN EVASION
Dimensions maximales sans extension	900 x 900 mm
Dimensions avec module d'extension	Jusqu'à la taille souhaitée (module teck disponible)
Matériau du receveur	Cadre support avec revêtement décoratif (teck ou autre)
Système d'étanchéité	Feuille ISOTANCHE avec remontées murales et pli mouchoir
Bonde	ROTAFLUX orientable
Réglage en hauteur	4 vérins de réglage
Accessoires de pose fournis	Vérins, cadre support, outil en fil pour accès siphon
Entretien du teck	Brosse douce et eau savonneuse, huile pour teck LAZER réf. 290312
Nettoyage du siphon	Accessible en soulevant le sol EVASION
Colles et mastics recommandés	Colle spéciale remontées ISOTANCHE réf. 290300, adhésif double face réf. 290308, mastic LAZER réf. 290311, colle mastic pour module extension réf. 290310
Hauteur de réservation minimum	À définir selon notice (non précisée)
Distance minimale cadre-bonde	≥ 100 mm
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - SHOWER DESIGN EVASION LAZER

Quels sont les dimensions maximales du receveur de douche SHOWER DESIGN EVASION sans extension ?

Sans module d'extension, le receveur est conçu pour des espaces douche jusqu'à 900 x 900 mm. Au-delà, il est nécessaire d'utiliser la feuille isotanche ajustable et un module d'extension.

Comment assurer l'étanchéité du receveur ?

L'étanchéité est réalisée à l'aide de la feuille ISOTANCHE qui remonte sur les murs de 15 à 20 cm. Il faut coller la feuille avec l'adhésif double face réf.290308 ou la colle spéciale réf.290300, et réaliser un pli mouchoir dans les angles.

Comment régler la hauteur du receveur ?

Utilisez les 4 vérins de réglage situés sous le cadre support. Placez-les sur la bonde et ajustez le niveau par rapport au sol fini avant de combler de mortier.

Quel entretien pour le sol en teck ?

Nettoyez avec une brosse douce et de l'eau savonneuse. Évitez les brosses dures et le nettoyeur haute pression. Pour maintenir la couleur, appliquez régulièrement de l'huile pour teck LAZER réf.290312 après ponçage léger.

Comment accéder au siphon pour le nettoyer ?

Le siphon est accessible en soulevant le sol EVASION à l'aide de l'outil en fil fourni. Soulevez délicatement le receveur pour accéder au dispositif anti-odeur.

Que faire si l'espace douche est plus grand que 900x900 mm ?

Il faut utiliser une feuille isotanche ajustable pour l'étanchéité continue. Vous pouvez également ajouter un module d'extension en teck proposé par LAZER, nécessitant une réservation de 15 mm dans la chape.

Quelle colle utiliser pour fixer la feuille isotanche ?

Deux options : l'adhésif double face réf.290308 ou la colle spéciale pour remontées ISOTANCHE réf.290300. Pour la colle, appliquez sur les deux surfaces, laissez évaporer jusqu'à ce que le film devienne mat et poisseux, puis appliquez.

Comment réaliser un joint périphérique après la pose ?

Utilisez de préférence le mastic LAZER réf.290311 entre la périphérie du cadre support et le mur pour assurer l'étanchéité.

Le teck grisâtre est-il normal ?

Oui, le teck contient une oléorésine naturelle qui le protège. Avec le temps, il peut griser sans altérer ses propriétés. Si vous préférez la couleur d'origine, appliquez de l'huile pour teck.

Quelles sont les précautions à prendre lors de la pose du module d'extension ?

Assurez-vous que la chape est sèche et propre. Coupez le module à la bonne dimension en prévoyant un joint de 5 mm en périphérie. Collez en plein avec un double encollage en utilisant la colle mastic réf.290310. Collez également les lattes entre elles pour éviter l'infiltration d'eau.

MODE D'EMPLOI SHOWER DESIGN EVASION LAZER

Notice de pose Shower Design (EVAION & MARINE) avec Isotanche Pro Classic

Principe général

Si votre espace douche est supérieur à 900 x 900 mm, vous avez besoin de la feuille isotanche ajustable afin de réaliser l'étanchéité continue dans la zone soumise à des projections d'eau.

1. Préparation

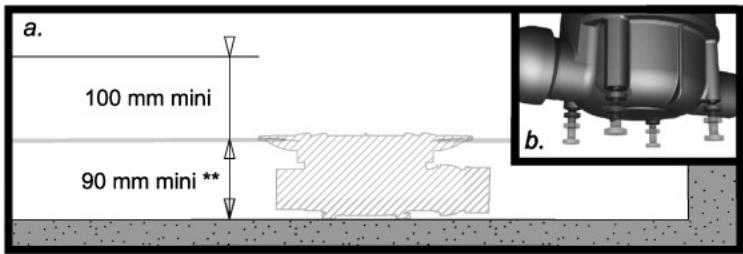

a. Définir la hauteur de réservation minimum. b. Placer les 4 vérins de réglage en hauteur sur bonde.

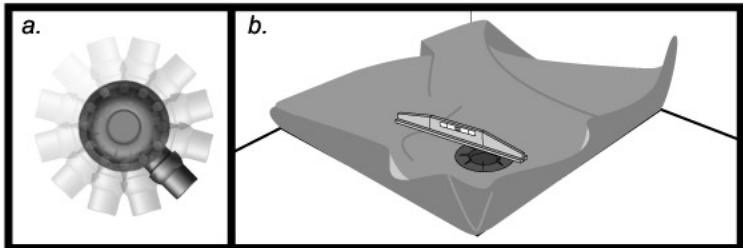

3. Positionner la feuille isotanche

a. Orienter la bonde ROTAFLUX dans l'axe de l'évacuation.

b. Positionner la feuille ISOTANCHE de manière à remonter sur les murs de 15 à 20 cm environ et couper l'excedent de hauteur.

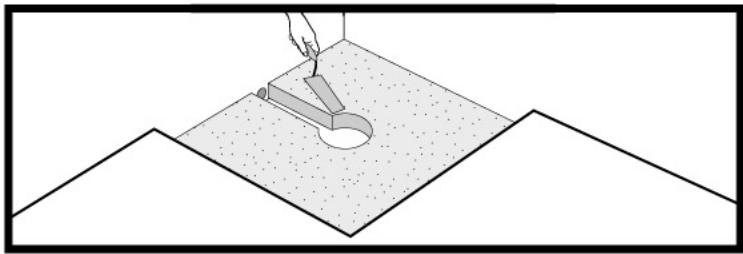

Contrôler le niveau à l'aide des vérins de réglage et combler de mortier la réservation prévue pour la bordure dans l'étape 1.

4. Coller la feuille isotanche

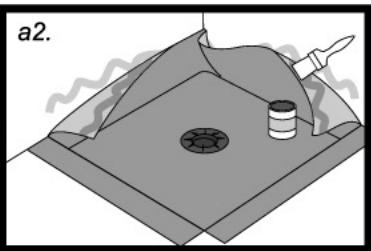

a. Coller la feuille ISOTANCHE à l'aide de l'adhésif double face pour remontées ref.290308 (a1) ou la colle spéciale pour remontées ISOTANCHE ref.290300 (a2).

Concernant la colle spéciale, après application sur les deux surfaces (murales et feuille PVC) attendre quelques minutes afin de laisser les solvants s'évaporer. Dans la mesure où le film devient légèrement mat et lorsque la colle n'adhère plus au doigt tout en restant poisseuse, il est alors temps d'appliquer la feuille sur le support.

Couper l'excédent des hauteurs mais NE JAMAIS COUPER DANS LES ANGLES.

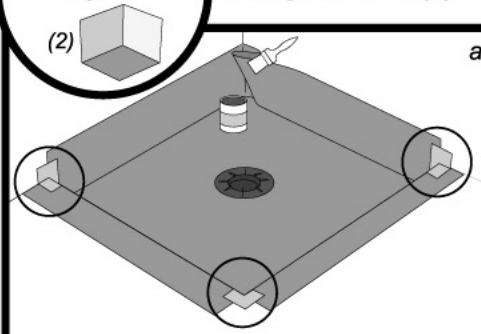

Réalisier un pli mouchoir dans les angles

a. Replier dans les angles le surplus de la feuille ISOTANCHE en réalisant un pli mouchoir.

Coller à l'aide de la colle spéciale pour remontées.

ASTUCE: afin d'éviter une surepaisseur créée par le pli mouchoir, vous pouvez réaliser au préalable une petite engravure dans le mur ou rattraper l'épaisseur créée par le pli à l'aide de la colle à carrelage lors de la pose du carrelage.

ASTUCE: Traitement et collage à l'aide d'angle sortant (1) ou rentrant (2).

6. Poser le cadre support

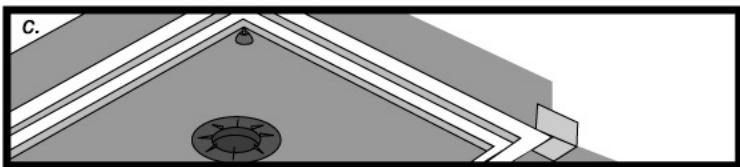

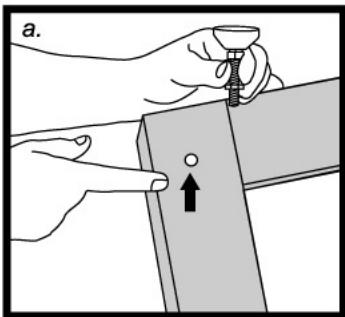

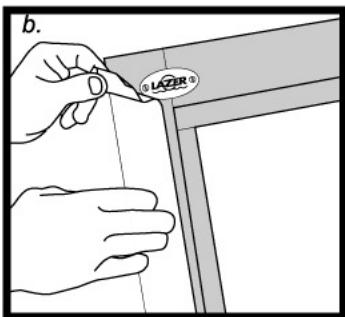

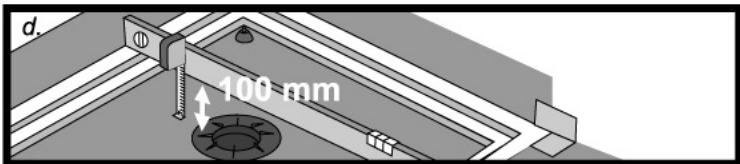

a. Visser les vérins dans les douilles situées sous le cadre (dans les 4 angles). b. Protéger le dessus du cadre des salissures. c. Positionner le cadre support directement sur la feuille ISOTANCHE. d. Mesurer la distance entre le haut du cadre et la bonde ISOTANCHE.

Cette dimension doit être supérieure ou égale à 100 mm.

Régler le cadre au niveau du sol fini à l'aide des vérins.

7. Réaliser la chape sur isotanche

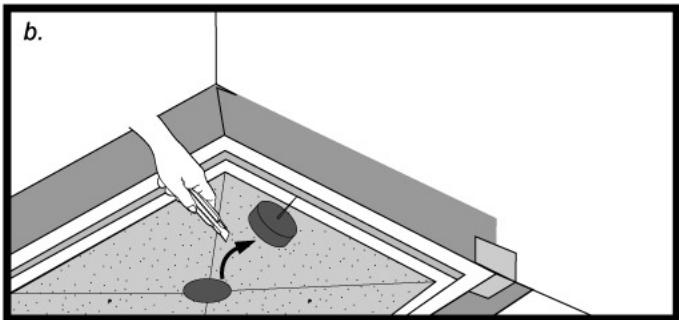

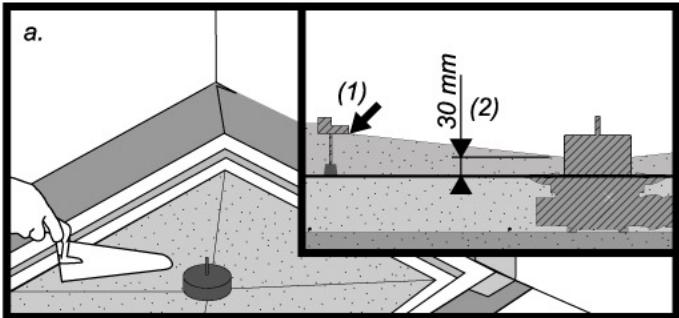

a. Réaliser directement sur ISOTANCHE une chape de mortier ou béton bien lisse avec une forme de pente vers le centre en prenant les repères (1) et (2) comme indiqué ci-dessus. b. Couper l'excédent du bouchon de protection.

Ne pas poser de grille

c. Réaliser un joint entre la périphérie du cadre support et le mur en utilisant de préférence le mastic LAZER ref.290311.

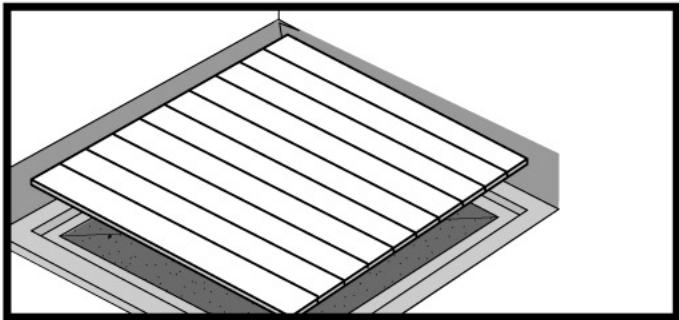

8. Poser le sol décoratif

Dans le cas spécifique d'un sol de douche de dimensions supérieures à 900 x 900 mm, LAZER propose, si vous le souhaitez, un module d'extension en teck.

1. Réaliser une chape

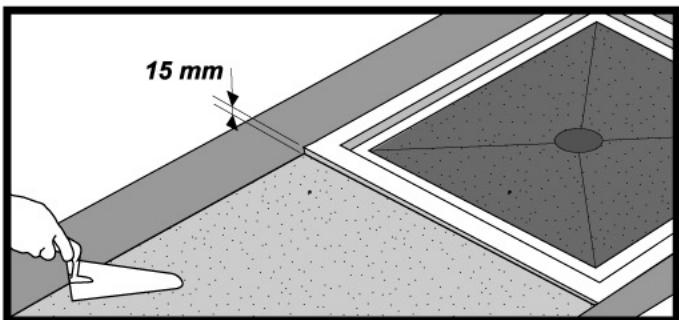

si vous utilisez le module : il est nécessaire de prévoir une réservation de 15 mm dans la chape pour permettre la pose de ce module. Cette chape présente une légère forme de pente en direction du cadre.

si vous utilisez un autre revêtement : prévoir une réservation suffisante pour permettre la pose du revêtement.

2. Poser le module d'extension

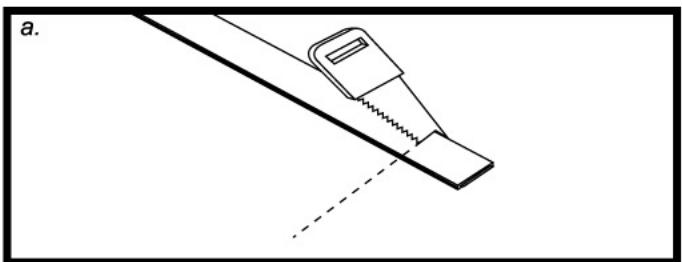

a. Couper le module d'extension à la bonne dimension en prévoyant la réalisation d'un joint en périphérie du module de 5 mm.

S'assurer que la chape ne contienne plus d'humidité.

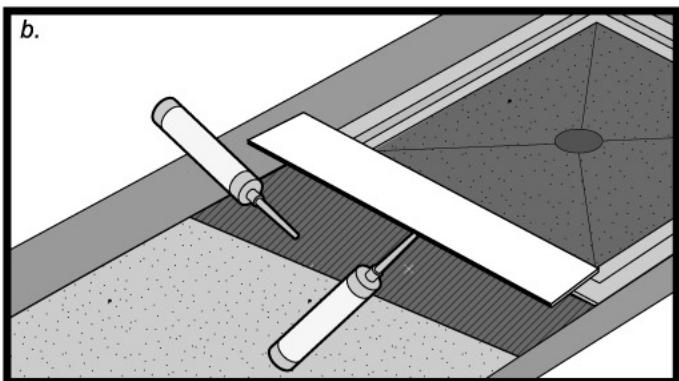

b. Coller en plein en réalisant un double encollage de la chape et du module, en utilisant de préférence la colle mastic pour module d'extension ref.290310.

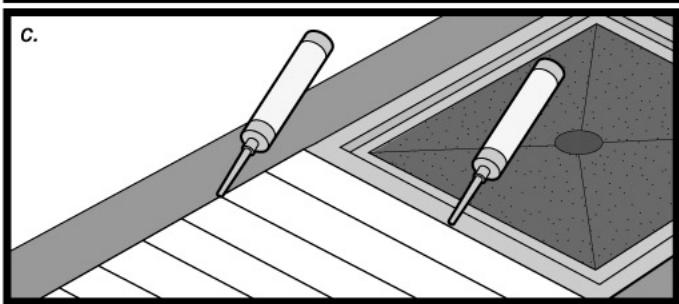

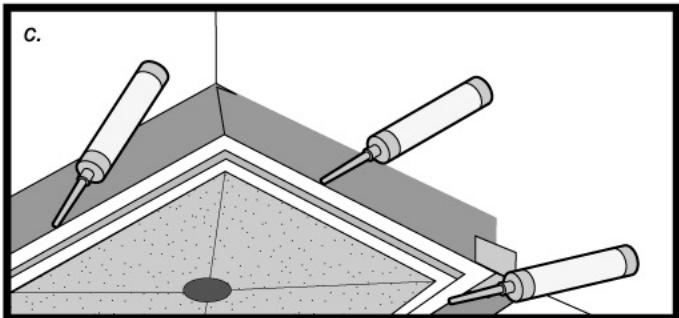

c. Coller les lattes entre elles afin d'éviter que l'eau ne pénètre sous les lattes (surtout dans les zones soumises à des projections d'eau) Utiliser de préférence la colle mastic pour module d'extension ref.290310.

Nettoyage et entretien de votre sol evasion & MARINE

S'assurer d'une bonne ventilation de l'ensemble de l'espace douche

Pour le nettoyage de votre sol en teck, utiliser une brosse douce et de l'eau savonneuse.

Ne frotte surtout pas votre teck avec une brosse dure.

Le teck est constitué de deux zones d'accroissement distinctes : une zone de bois dur, une zone de bois tendre. Si vous le brossez trop souvent, le bois tendre s'use plus rapidement que le bois dur et vous aurez un teck prématurément vieilli, comme les derniers points de bateaux. Le nettoyeur haute-pression est également à exclure.

Le teck est un bois gras, rempli d'une oléorésine qui le protège naturellement de l'humidité. Lorsqu'il fait face aux agressions extérieures, l'oléorésine des parties exposées a tendance à sécher. Le teck prend alors cette teinte grise si caractéristique. Il est alors oxydé, ce qui n'altère en rien ses propriétés.

Selon ce temps disponible et votre sensibilité, plusieurs solutions d'entretien s'offrent à vous.

Laisser vivre au naturel

Le teck résiste naturellement aux agressions extérieures, se protégeant seul et revenant légèrement gris avec le temps. Pour obtenir la teinte grise que prend le teck, laissez-le vivre au naturel.

Maintenir ou retrouver sa couleur chatoyante

Utiliser régulièrement de l'huile pour teck LAZER ref.290312

Le but de l'huile pour teck est d'imprégner de façon naturelle les pores du bois et donc de régénérer l'oleorésine qui a tendance à disparaître à la périphérie. De temps à autres, poncer avec un papier de verre très fin (grain 220). Brosser les taches avec un peu d'eau et une brosse douce (en aucun cas métallique). Appliquer une première couche d'huile de teck au pinceau ou avec un chiffon en coton. Laisser sécher puis appliquer une deuxième couche d'huile.

Une fois huilé, le teck aura un aspect plus mat.

Nettoyage et entretien du siphon

Le siphon est volontairement facile d'accès. Il suffit de soulever votre sol EVASION à l'aide de l'outil en fil fourni avec les accessoires de pose, pour accéder au siphon et ainsi nettoyer le dispositif anti-odeur.
