SHOWER DESIGN DECK MARINE - Douche LAZER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Receveur de douche avec caillebotis teck amovible
Marque	LAZER
Modèle	SHOWER DESIGN DECK MARINE
Matériau du cadre	Inox
Matériau du caillebotis	Teck
Dimensions du cadre support	Hauteur réglable entre 76 et 96 mm (du haut du cadre à la bonde)
Dimensions maximales de la zone douche	Jusqu'à 900 x 900 mm sans module d'extension
Module d'extension disponible	Oui, pour dimensions supérieures à 900 x 900 mm
Système d'étanchéité	Feuille ISOTANCHE avec remontées murales de 15-20 cm
Type de bonde	ROTAFLUX réglable en hauteur
Pente de la chape	Légère pente vers le centre
Accessibilité du siphon	Oui, par soulèvement du caillebotis à l'aide du crochet de relèvement
Entretien du teck	Brosse douce et eau savonneuse; huile pour teck ref.290312
Entretien de l'inox	Détergents ménagers; solution vinaigre/eau pour calcaire; éviter produits chlorés
Références de produits d'entretien	Adhésif double face ref.290308, colle spéciale ref.290300, mastic ref.290311, colle module extension ref.290310
Nettoyeur haute pression sur teck	Interdit
Ventilation recommandée	Bonne ventilation de l'espace douche

FOIRE AUX QUESTIONS - SHOWER DESIGN DECK MARINE LAZER

Quelle est la hauteur de réservation minimale pour l'installation ?

La hauteur de réservation minimale n'est pas explicitement donnée dans la notice. Il est recommandé de suivre les indications de pose et d'ajuster les vérins pour obtenir une hauteur du cadre entre 76 et 96 mm par rapport à la bonde.

Comment coller la feuille ISOTANCHE sur les murs ?

Utilisez l'adhésif double face ref.290308 ou la colle spéciale pour remontées ISOTANCHE ref.290300. Pour la colle, appliquez sur les deux surfaces, attendez que le film devienne légèrement mat et poisseux, puis appliquez la feuille.

Que faire si la zone douche dépasse 900 x 900 mm ?

Vous devez utiliser la feuille ISOTANCHE adéquate pour assurer l'étanchéité continue. Lazer propose aussi un module d'extension en teck si vous le souhaitez, nécessitant une réservation de 15 mm dans la chape.

Comment régler le cadre support ?

Vissez les vérins dans les douilles sous le cadre, dépliez les pattes de scellement, positionnez le cadre sur la feuille ISOTANCHE, puis réglez la hauteur à l'aide des vérins pour que la distance entre le haut du cadre et la bonde soit comprise entre 76 et 96 mm.

Comment nettoyer le caillebotis en teck ?

Utilisez une brosse douce et de l'eau savonneuse. Évitez le nettoyeur haute pression. Pour maintenir la couleur, appliquez régulièrement de l'huile pour teck LAZER ref.290312 après un ponçage léger (grain 220).

Comment enlever les taches de calcaire sur le cadre inox ?

Utilisez une solution composée de 20% de vinaigre et 80% d'eau. Pour les taches tenaces, mélangez du jus de citron et du sel dissous dans l'eau. L'ammoniaque sur un chiffon doux redonne de la brillance. Évitez les poudres à récurer et les éponges abrasives.

Comment accéder au siphon pour le nettoyer ?

Le caillebotis DECK MARINE peut être soulevé à l'aide du crochet de relèvement fourni avec les accessoires de pose. Le siphon est alors facilement accessible pour nettoyer le dispositif anti-odeur.

Quel produit utiliser pour coller le module d'extension en teck ?

Utilisez la colle mastic pour module d'extension ref.290310 en réalisant un double encollage (sur la chape et sur le module). Collez également les lattes entre elles pour éviter l'infiltration d'eau.

Peut-on utiliser des produits chlorés pour nettoyer l'inox ?

Non, ne traitez pas l'inox avec des solutions chlorées (eau de Javel) car elles peuvent endommager la surface. Utilisez plutôt des détergents ménagers doux.

Comment entretenir le teck pour lui redonner sa couleur d'origine ?

Si le teck a grisonné, poncez-le avec un papier de verre très fin (grain 220), puis appliquez une première couche d'huile pour teck LAZER ref.290312 au pinceau ou chiffon coton. Laissez sécher et appliquez une deuxième couche. L'aspect sera plus mat.

MODE D'EMPLOI SHOWER DESIGN DECK MARINE LAZER

Notice de pose Shower Design (DECK MARINE) avec Isotanche Pro Classic

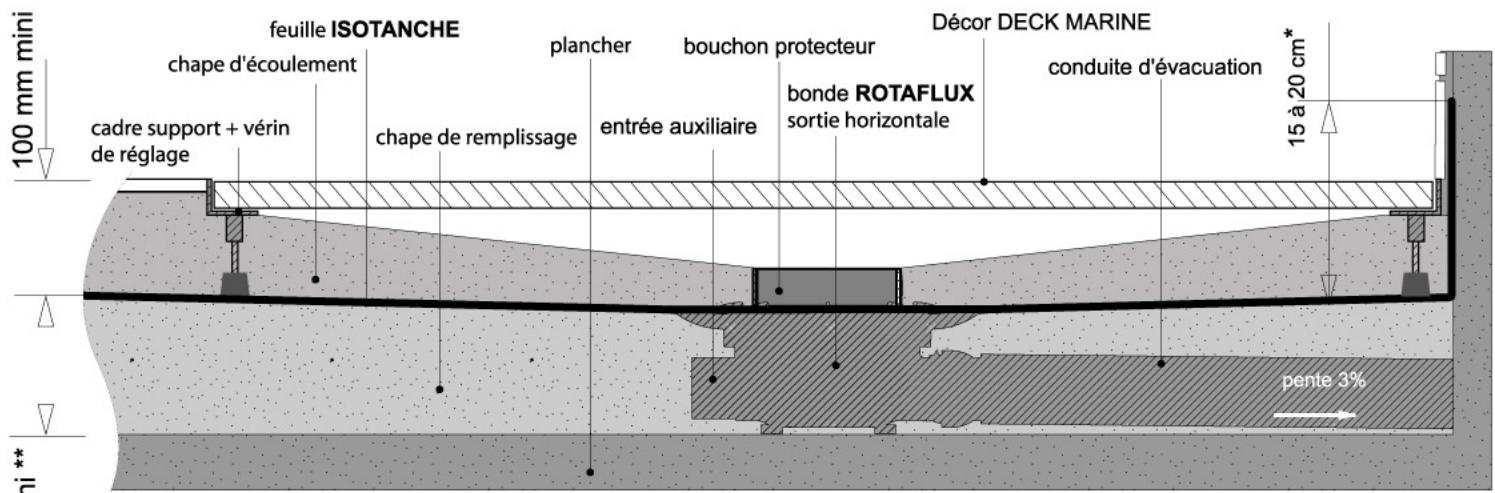

Principe général * les remontées verticales des murs doivent être de 15 à 20 cm ** bonde réglable en hauteur (cf. modèle de bonde ROTAFLUX ci-dessous)

Nota : ISOTANCHE PRO existe aussi en bonde verticale.

Si votre espace douche est supérieur à 900 x 900 mm, vous avez besoin de la feuille isotanche adéquate afin de réaliser l'étanchéité continue dans la zone soumise à des projections d'eau.

1. Préparation

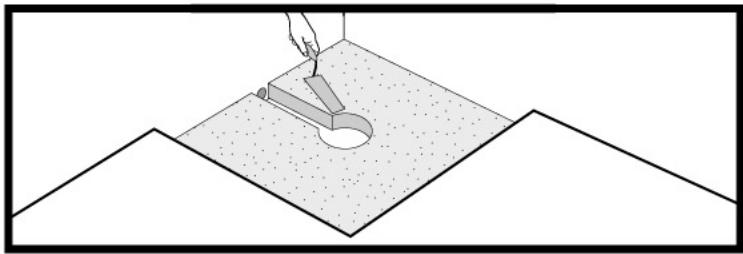

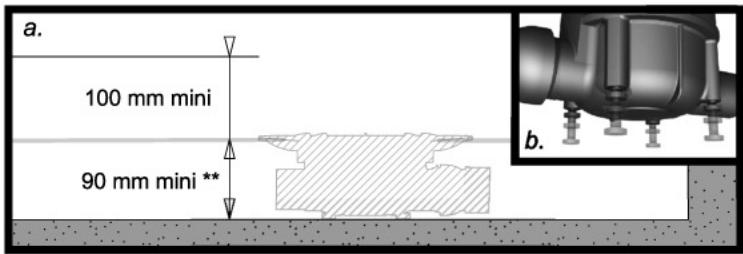

a. Définir la hauteur de réservation minimum. b. Placer les 4 vérins de réglage en hauteur sur la bonde.

3. Positionner la feuille isotanche

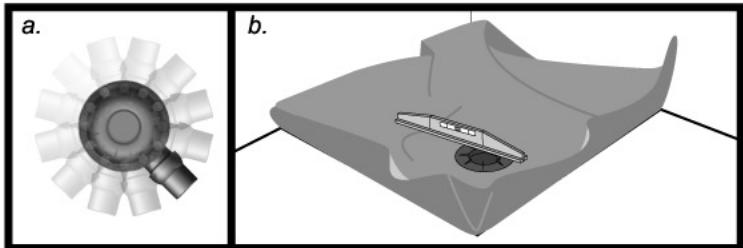

a. Orienter la bonde ROTAFLUX dans l'axe de l'évacuation.

b. Positionner la feuille ISOTANCHE de manière à remonter sur les murs de 15 à 20 cm environ et couper l'excedent de hauteur.

Contrôler le niveau à l'aide des vérins de réglage et combler de mortier la réservation prévue pour la bonde dans l'étape 1.

4. Coller la feuille isotanche

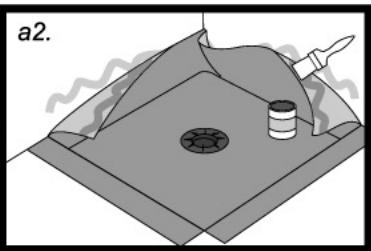

a. Coller la feuille ISOTANCHE à l'aide de l'adhésif double face pour remontées ref.290308 (a1) ou la colle spéciale pour remontées ISOTANCHE ref.290300 (a2).

Concernant la colle spéciale, après application sur les deux surfaces (murales et feuille PVC) attendre quelques minutes afin de laisser les solvants s'évaporer. Dans la mesure où le film devient légèrement mat et lorsque la colle n'adhère plus au doigt tout en restant poisseuse, il est alors temps d'appliquer la feuille sur le support.

Couper l'excédent des hauteurs mais NE JAMAIS COUPER DANS LES ANGLES.

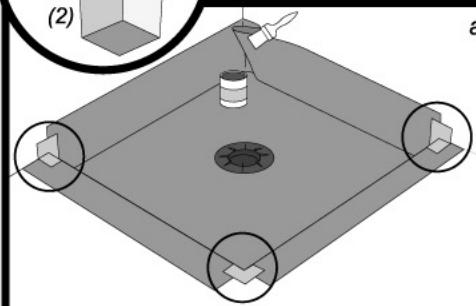

Réalisé un pli mouchoir dans les angles

a. Replier dans les angles le surplus de la feuille ISOTANCHE en réalisant un pli mouchoir.

Coller à l'aide de la colle spéciale pour remontées.

ASTUCE: afin d'éviter une surepaisseur créée par le pli mouchoir, vous pouvez réaliser au préalable une petite engravure dans le mur ou rattraper l'épaisseur créée par le pli à l'aide de la colle à carrelage lors de la pose du carrelage.

ASTUCE: traitement et collage à l'aide d'angle sortant (1) ou rentrant (2).

6. Poser le cadre support

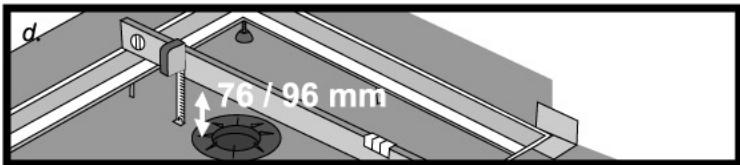

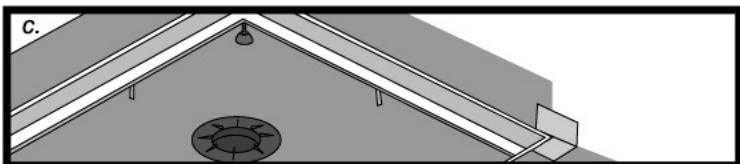

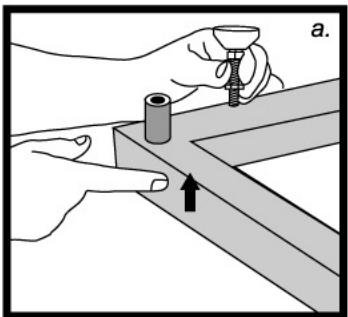

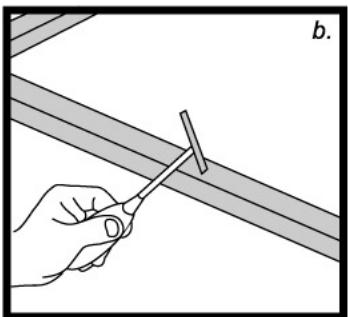

a. Visser les vérins dans les douilles situées sous le cadre (dans les 4 angles). b. Déplier les pattes de scellement. c. Positionner le cadre support directement sur la feuille ISOTANCHE. d. Mesurer la distance entre le haut du cadre et la bonde ISOTANCHE.

Cette dimension doit être comprise entre un minimum de 76 mm et un maximum de 96 mm.

Régler le cadre au niveau du sol fini à l'aide des vérins.

7. Réaliser la chape sur isotanche

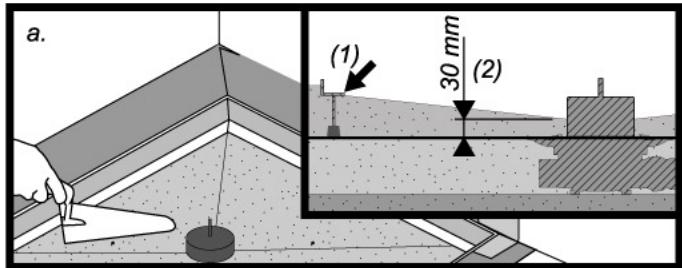

a. Réaliser directement sur ISOTANCHE une chape de mortier ou béton bien lisse avec une forme de pente vers le centre en prenant les repères (1) et (2) comme indiqué ci-dessus.

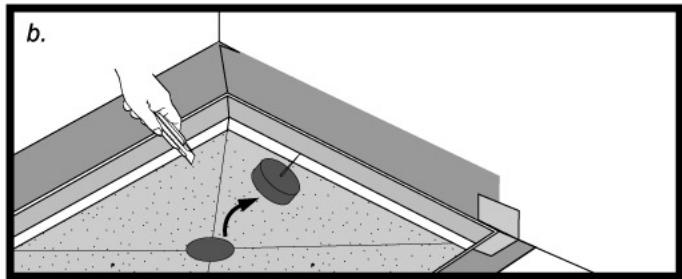

b. Couper l'excédent du bouchon de protection.

Ne pas poser de grille

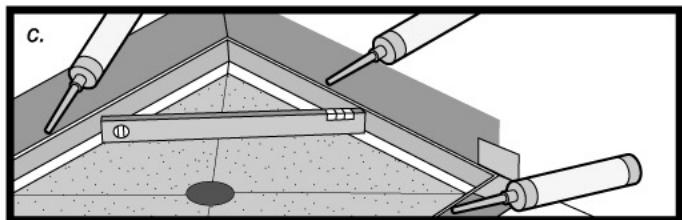

c. Réaliser un joint entre la périphérie du cadre support et le mur en utilisant de préférence le mastic LAZER ref.290311.

8. Poser le sol décoratif

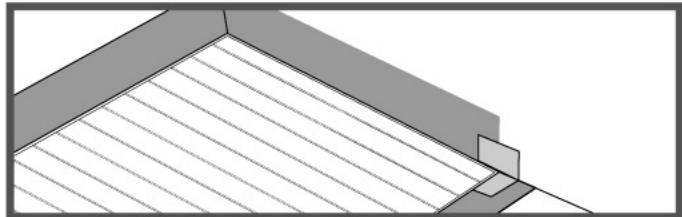

Installer Your caillebotis DECK MARINE que vous pouvez soulever à l'aide du crochet de relèvement.

Dans le cas spécifique d'un sol de douche de dimensions supérieures à 900 x 900 mm, Lazer propose, si vous le souhaitez, un module d'extension en teck.

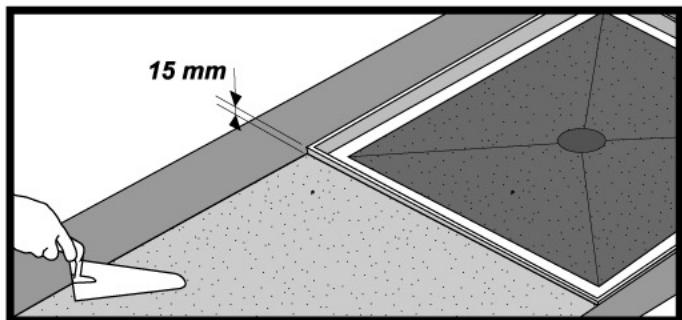

1. Réaliser une chape

si vous utilisez le module : il est nécessaire de prévoir une réservation de 15 mm dans la chape pour permettre la pose de ce module. Cette chape présentera une légère forme de pente en direction du cadre.

si vous utilisez un autre revêtement : prévoir une réservation suffisante pour permettre la pose du revêtement.

2. Poser le module d'extension

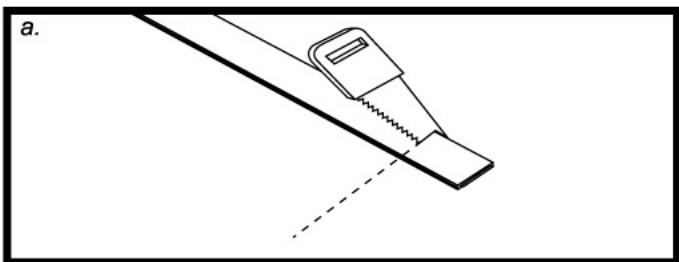

a. Couper le module d'extension à la bonne dimension en prévoyant la réalisation d'un joint en périphérie du module de 5 mm.

S'assurer que la chape ne contienne plus d'humidité.

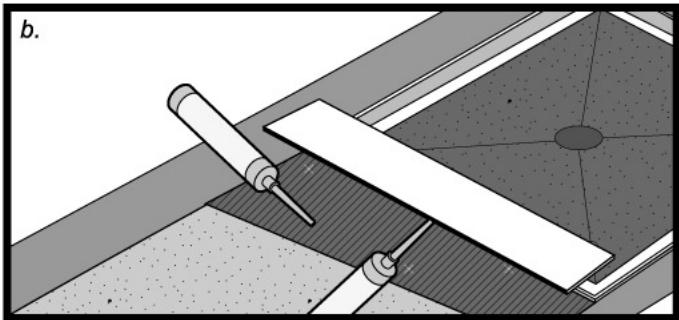

b. Coller en plein en réalisant un double encollage de la chape et du module, en utilisant de préférence la colle mastic pour module d'extension ref.290310.

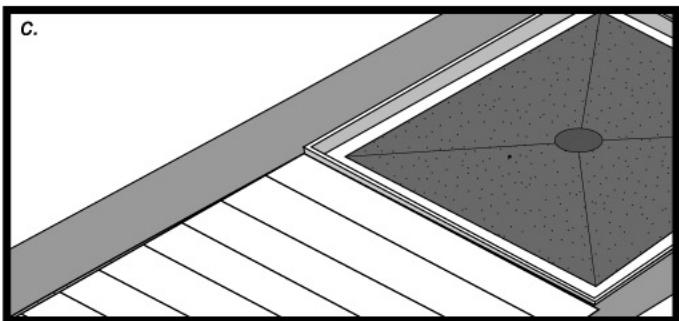

c. Coller les lattes entre elles afin d'éviter que l'eau ne pénètre sous les lattes (surtout dans les zones soumises à des projections d'eau)

Utiliser de préférence la colle mastic pour module d'extension ref. 290310.

S'assurer d'une bonne ventilation de l'ensemble de l'espace douche

Pour le nettoyage de votre sol en teck, utiliser une Brosse douce et de l'eau savonneuse.

Le teck est constitué de deux zones d'accroissement distinctes : une zone de bois dur, une zone de bois tendre. Si vous le brossez trop souvent, le bois tendre s'use plus rapidement que le bois dur et vous aurez un teck prématurément vieilli, comme les vaispont de bateaux. Le nettoyeur haute-pression est également à exclure.

Le teck est un bois gras, rempli d'une oléorésine qui le protège naturellement de l'humidité. Lorsqu'il fait face aux agressions extérieures, l'oléorésine des parties exposées a tendance à se sécher. Le teck prend alors cette teinte grise si caractéristique. Il est alors oxydé, ce qui n'altère en rien ses propriétés.

Selon votre temps disponible et votre sensibilité, plusieurs solutions d'entretien s'offrent à vous.

Laisser vivre au naturel

Le teck résiste naturellement aux agressions extérieures, se protégeant seul et devenant légèrement gris avec le temps.

Pour obtenir la teinte grise que prend le teck, laissez-le vivre au naturel.

Maintenir ou retrouver sa couleur chatoyante

Utiliser régulièrement de l'huile pour teck LAZER ref.290312

Le but de l'huile pour teck est d'imprégner de façon naturelle les pores du bois et donc de régénérer l'oleoresine qui a tendance à disparaître à la périphérie.

De temps à autres, poncer avec un papier de verre très fin (grain 220). Brosser les taches avec un peu d'eau et une brosse douce (en aucun cas métallique).

Appliquer une première couche d'huile de teck au pinceau ou avec un chiffon en coton. Laisser sécher puis appliquer une deuxième couche d'huile.

Une fois huilé, le teck aura un aspect plus mat.

Nettoyage et entretien de votre cadre inox

Tous les détergents de ménage, y compris les détergents pour vitres, conviennent pour nettoyer votre cadre en inox.

Astuces d'entretien :

• Les tâches de calcaire s'enlèvent avec une solution de 20% de vinaigre et 80% d'eau.
• Le jus de citron et le sel de cuisine dissous dans l'eau permettent d'enlever plus facilement les tâches tenaces.
• Un peu d'ammoniaque sur un chiffon doux permet de retrouver la brillance initiale de votre sol.
• la pâte dentifrice permet d'enlever les incrustations et les rayures légères.

Ne pas utiliser de poudre à recuner ni d'éponges abrasives !!

Ne pas traiter avec des solutions chlorées (eau de Javel) !!

Nettoyage et entretien du siphon.

Le siphon est volontairement facile d'accès. Il suffit de soulever DECK MARINE à l'aide de l'outil en fil de fer avec les accessoires de pose, pour accéder au siphon et ainsi nettoyer le dispositif anti-odeur.
