OCEANE - Douche LAZER - Notice d'utilisation et mode d'emploi gratuit

Marque	LAZER
Modèle	OCEANE
Type de produit	Kit douche plain pied avec système d'étanchéité et receveur
Série	Résine
Dimensions du cadre standard	90 x 90 cm (max sans extension)
Épaisseur de chape recommandée	8 à 10 cm
Diamètre d'évacuation	Tube PVC 50 mm
Matériaux	Feuille d'étanchéité ISOTANCHE, cadre support en résine, option teck
Contenu du kit	Cadre support, vérins, feuille ISOTANCHE, siphon anti-odeur, outil de soulèvement
Accessoires optionnels	Module d'extension teck (270030), huile teck (290312), saturateur (290313), dégriseur (290314), colle PU (290310), mastic (290311), solvant PVC (290301), peinture pour sol (290315)
Entretien du siphon	Accès facile par soulèvement du sol banquise ; nettoyer le dispositif anti-odeur régulièrement
Entretien du teck	Brosse douce et eau savonneuse ; éviter brosse dure et nettoyeur haute pression
Restauration du teck	Utiliser le dégriseur teck (290314) ou appliquer huile/saturateur
Conseil d'installation	Ne jamais couper la feuille ISOTANCHE dans les angles ; replier en plis mouchoir
Dimensions extension max	Pour dalles >90x90, utiliser le module d'extension teck
Pièces détachées	Références disponibles via service technique
Service technique	LAZER – 44 rue des Forges, 13010 Marseille – Tél [phone] – [e-mail]

FOIRE AUX QUESTIONS - OCEANE LAZER

Comment installer la feuille ISOTANCHE ?

Positionnez la feuille en la remontant sur les murs (15-20 cm). Ne coupez jamais dans les angles : repliez le surplus en plis "mouchoir" et collez les parties lisses avec le solvant PVC LAZER (réf. 290301) après déglaçage.

Comment régler le cadre support ?

Vissez les vérins dans les douilles, posez le cadre sur la feuille ISOTANCHE et ajustez la hauteur à l'aide des vérins. La distance A entre le haut du cadre et la feuille doit être comprise entre 8 et 10 cm.

Comment entretenir le siphon ?

Soulevez le sol banquise avec l'outil en fil fourni pour accéder au siphon. Nettoyez le dispositif anti-odeur régulièrement.

Comment nettoyer et entretenir le cadre en teck ?

Utilisez une brosse douce et de l'eau savonneuse. Ne frottez pas avec une brosse dure ni avec un nettoyeur haute pression. Pour préserver la couleur, appliquez régulièrement de l'huile pour teck (réf. 290312) ou un saturateur (290313).

Que faire si le teck devient gris ?

Le teck grisonne naturellement. Pour retrouver sa couleur d'origine, utilisez le dégriseur de teck LAZER (réf. 290314) : appliquez-le sur la surface après un nettoyage doux.

Comment installer le module d'extension en teck ?

Découpez le module à la bonne dimension en prévoyant un joint périphérique de 5 mm. Après séchage de la chape, collez-le avec la colle PU LAZER (réf. 290310) et réalisez un joint avec le mastic LAZER (réf. 290311).

Quelles sont les références des produits d'entretien LAZER ?

Les principales : colle pour remontées ISOTANCHE (290300), solvant PVC (290301), mastic (290311), colle PU (290310), huile teck (290312), saturateur (290313), dégriseur (290314), peinture pour sol (290315) et module extension (270030).

Puis-je couper la feuille ISOTANCHE dans les angles ?

Non, il ne faut jamais couper dans les angles. Repliez soigneusement le surplus en plis "mouchoir" et collez les parties superposées.

Comment réaliser la chape ?

Réalisez une chape de mortier ou béton avec une pente vers le centre, en prenant repère sur le dessous du cadre et le haut du raccord de bonde. L'épaisseur doit être comprise entre 8 et 10 cm.

Comment contacter le service technique LAZER ?

Adresse : LAZER - 44 rue des Forges, 13010 Marseille. Tél : [phone], Fax : [phone], Email : [e-mail].

MODE D'EMPLOI OCEANE LAZER

Merci d'avoir sélectionné notre produit OCEANE de notre série RESINE. Vous trouvez, ci-après :

• Les instructions de pose
• Les recommandations d'entretien

Instruction de pose pour une douche plain pied

Préparer votre fond de bac en ciment (8 à 10 cm sous le sol fini). Réserver l'emplacement de la bordure située au centre du futur sol de douche et son tube PVC d'évacuation.

Sur les murs périphériques, prévoir une engravure pour les remontées verticales de la feuille ISOTANCHE : 5 à 10mm de retrait sur environ 15 à 20 cm de haut.

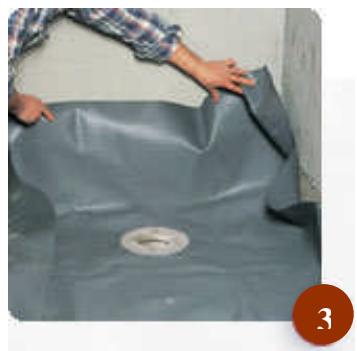

Positionner la feuille ISOTANCHE en la remontant sur les murs de manière à former les angles.

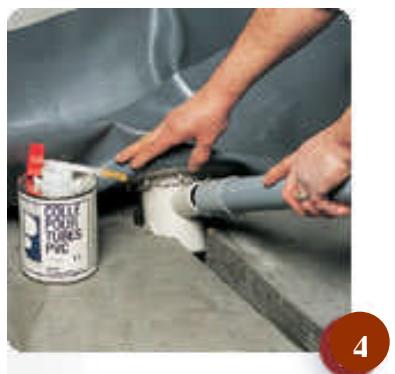

Relier la bonde au tube PVC d'évacuation de diamètre 50 mm. Coller soigneusement avec de la colle pour tube PVC. Reboucher les réservations.

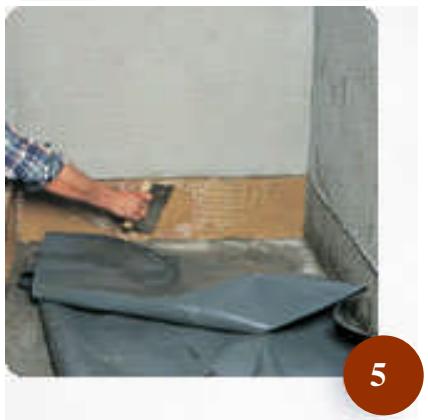

Ajuster la feuille ISOTANCHE. Les remontées verticales des murs doivent être de 15 / 20 cm environ. Couper l'excédent des hauteurs mais NE JAMAIS COUPER DANS LES ANGLES. Pour fixer les remontées verticales sur les murs, coller la feuille ISOTANCHE en utilisant de préférence la colle spéciale pour remontées ISOTANCHE LAZER Ref. 290300.

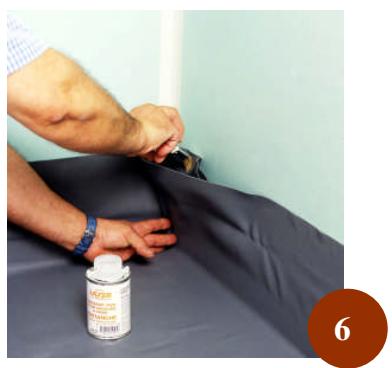

Dans les angles : replier soigneusement le surplus de la feuille ISOTANCHE (plis "mouchoir"). NE JAMAIS COUPER DANS LES ANGLES. Déglaçuer au papier de verre les parties lisses de la feuille, et coller l'une sur l'autre en utilisant de préférence le solvant PVC pour soudure à froid LAZER Réf. 290301.

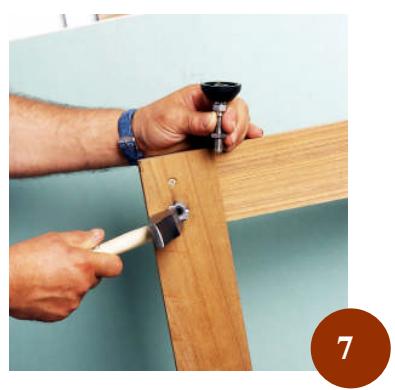

Visser les vérins dans les douilles situées sous le cadre.

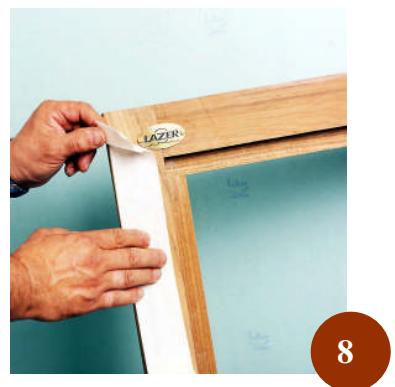

Protéger le dessus du cadre des salissures.

Positionner le cadre support directement sur la feuille ISOTANCHE.

Régler le cadre au niveau du sol fini à l'aide des vérins.

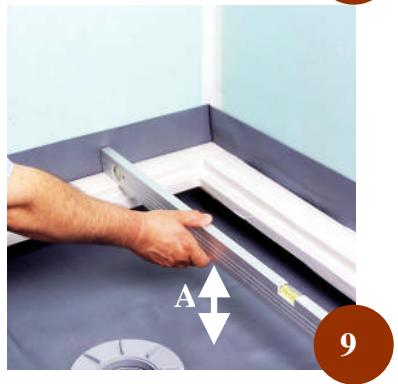

Mesurer la distance « A » entre le haut du cadre et la feuille ISOTANCHE. La dimension « A » doit être comprise entre un minimum de 8 cm et un maximum de 10 cm.

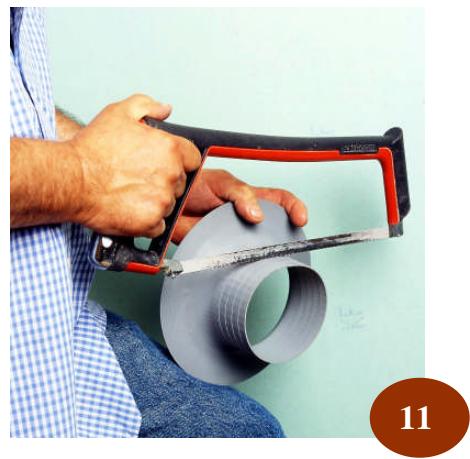

Couper le raccord de bonde à la hauteur « H » en utilisant la formule suivante :

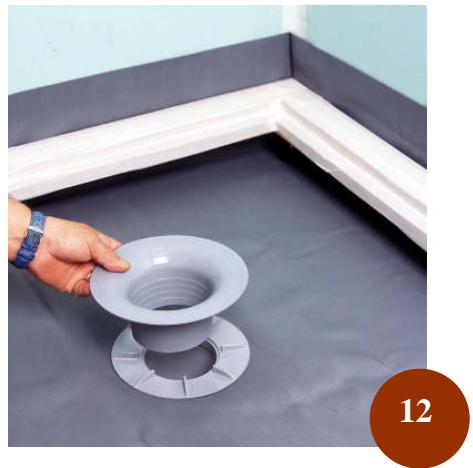

Positionner le raccord de bonde à son emplacement.

Protéger le raccord de bonde des salissures.

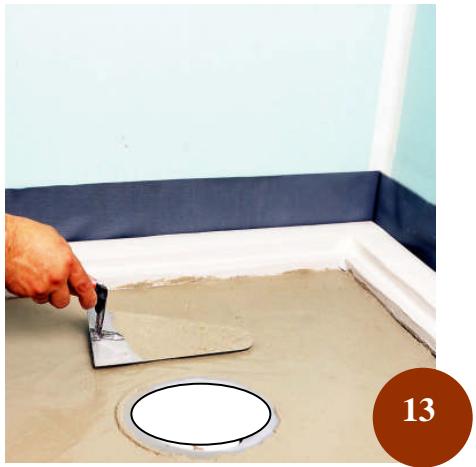

Réaliser directement sur ISOTANCHE une chape de mortier ou béton avec une forme de pente vers le centre en prenant comme repère le dessous du cadre et le haut du raccord de bonde.

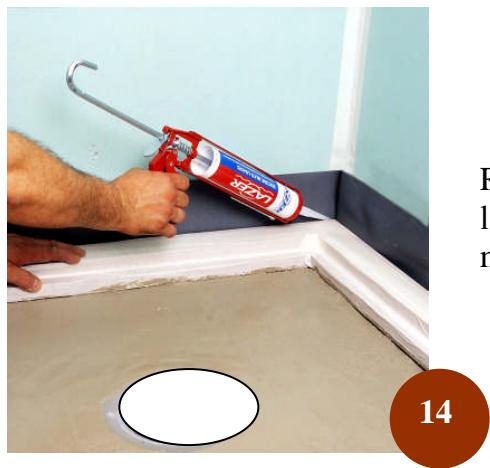

Réaliser un joint entre la périphérie du cadre et le mur à l'aide d'un pistolet à colle en utilisant de préférence le mastic LAZER Réf : 290311

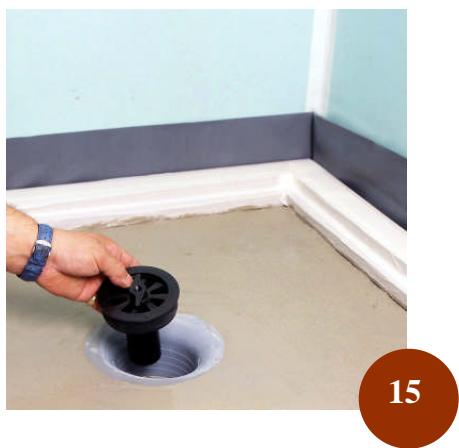

Mettre en place le siphon anti-odeur. Serrer modérément l'écrou plastique.

Nota : Pour la chape non visible de votre sol de douche, nous vous conseillons de la peindre pour en faciliter le nettoyage, en utilisant de préférence de la peinture pour sol LAZER, Réf : 290315.

Cas spécifique d'un sol de douche de dimensions supérieures à 90 par 90 :

Pour des dimensions supérieures à 90 par 90, LAZER propose, si vous le souhaitez, un module d'extension en teck.

Ainsi pour les zones hors du cadre :

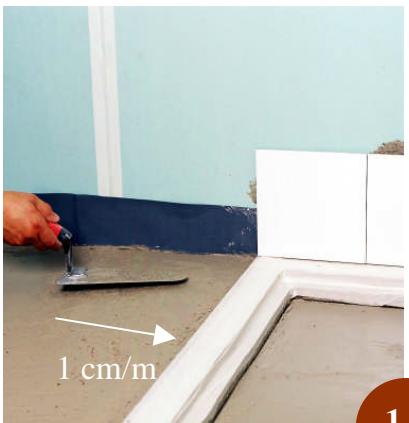

Si vous utilisez le module : il est nécessaire de prévoir une réservation de 15mm dans la chape pour permettre la pose de ce module. Cette chape présentera une légère forme de pente en direction du cadre.

Si vous utilisez un autre revêtement : Prévoir une réservation suffisante pour permettre la pose du revêtement.

Pose du module d'extension en teck Réf: 270030

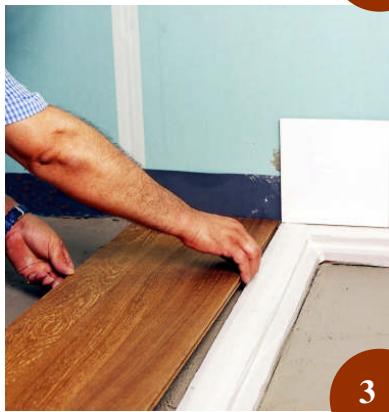

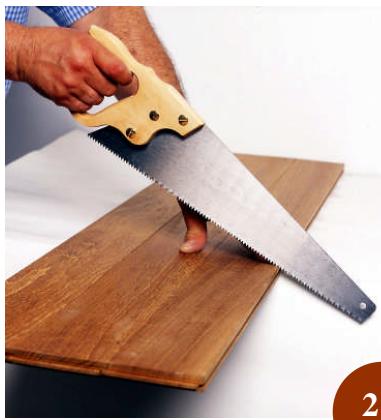

Découper le module d'extension à la bonne dimension en prévoyant la réalisation d'un joint en périphérie du module de 5mm.

Après séchage de la chape, coller en plein le module d'extension en utilisant de préférence de la colle PU LAZER Réf : 290310.

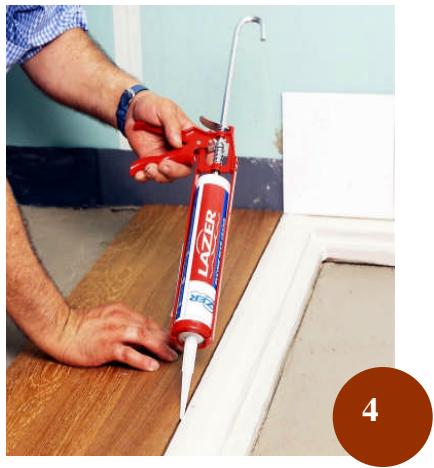

Réaliser un joint en utilisant de préférence le mastic LAZER Réf : 290311 sur la périphérie du module d'extension.

Nettoyage et entretien du siphon

Le siphon est volontairement facile d'accès. Il suffit de soulever votre SOL BANQUISE à l'aide de l'outil en fil fourni avec les accessoires de pose, pour accéder au siphon et ainsi nettoyer le dispositif anti-odeur.

Nettoyage et entretien du cadre en teck

Pour le nettoyage de cadre en teck, utiliser une brosse douce et de l'eau savonneuse.

Important: Ne frottez surtout pas votre teck avec une brosse dure! Le teck est constitué de deux zones d'accroissement distinctes : une zone de bois dur, une zone de bois tendre. Si vous le brossez trop souvent, le bois tendre s'use plus rapidement que le bois dur, et vous aurez un teck prématurément vieilli, comme sur les derniers ponts de bateaux. Le nettoyeur haute-pression est également à exclure.

Le teck est un bois gras, rempli d'une oléorésine qui le protège naturellement de l'humidité. Lorsqu'il fait face aux agressions extérieures, l'oléorésine des parties exposées a tendance à se sécher. Le teck prend alors cette teinte grise si caractéristique. Il est alors oxydé, ce qui n'altère en rien ses propriétés.

Selon votre temps disponible et votre sensibilité, plusieurs solutions d'entretien s'offrent à vous.

Laisser VIVRE au naturel

Le teck résiste naturellement aux agressions extérieures, se protégeant seul et devenant légèrement gris avec le temps.

Pour obtenir la teinte grise que prend le teck, laissez votre teck évoluer au naturel!

Maintenir ou retrouver sa couleur chatoyante

Il existe plusieurs solutions :

1. Utiliser le saturateur de teck_lazer ref. 290313

Ce produit imprègne les pores du teck, et permet au bois de garder son aspect initial. Non seulement il empêche le bois de devenir gris pendant plusieurs mois, mais le protège des taches.

2. Utiliser régulièrement de l'HUILE POUR TECK LAZER réf. 290312

Le but de l'huile pour teck est d'imprégner de façon naturelle les pores du bois et donc, de régénérer l'oléorésine qui a tendance à disparaître à la périphérie. De temps à autres, poncer avec un papier de verre très fin (grain 220). Brosser les taches avec un peu d'eau et une brosse douce (en aucun cas métallique). Appliquer une 1ère couche d'huile de teck au pinceau ou avec un chiffon en coton. Laisser sécher puis appliquer une 2ème couche d'huile.

Une fois huilé, le teck aura un aspect plus mat.

3. Pour rénover un TECK gris utiliser le degriseur de TECK LAZER réf. 290314

Ce gel haute performance vous permettra de nettoyer en douceur la surface du teck et retrouver une couleur chatoyante.

Attention! On voit malheureusement trop souvent des sols complètement encrassés, à force d'avoir passé de l'huile année après année. Il faut veiller à bien rénover le bois avant chaque nouveau passage d'huile.

Un bon conseil : une fois votre mode d'entretien choisi, ne touchez pas trop à votre teck, il ne s'en portera que mieux !

Pour tous renseignements complémentaires, n'hésitez pas à prendre contact avec notre service technique :

LAZER - 44 RUE DES FORGES - 13010 MARSEILLE

Tél : [phone] – Fax : [phone] – Mail : [e-mail]
