SHOWER DESIGN ALL FARENHEIT - Étanchéité de douche LAZER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étanchéité de douche (système de receveur de douche avec bonde et cadre)
Marque	LAZER
Modèle	SHOWER DESIGN ALL FARENHEIT
Catégorie	Étanchéité de douche
Dimensions maximales recommandées	Au-delà de 900 x 900 mm, nécessite une feuille isotanche et un module d'extension
Hauteur réglable du cadre support	Entre 76 mm et 96 mm au-dessus de la bonde
Bonde intégrée	ROTAFLUX orientable dans l'axe d'évacuation
Feuille d'étanchéité	ISOTANCHE PVC, remontée murale de 15 à 20 cm
Colles et adhésifs recommandés	Double face réf. 290308 ou colle spéciale réf. 290300 (pour feuille), colle mastic réf. 290310 (pour module extension)
Mastic de jointement	Mastic LAZER réf. 290311
Module d'extension	En teck, nécessite réservation de 15 mm dans la chape
Siphon	Accessible facilement sous le sol décoratif, avec dispositif anti-odeur
Matériau du sol décoratif	Inox
Entretien courant	Détergents ménagers (vitre, etc.)
Détartrage calcaire	Solution de 20 % vinaigre + 80 % eau
Nettoyage des taches tenaces	Jus de citron et sel dissous dans l'eau
Raviver la brillance	Ammoniaque sur un chiffon
Rayures légères	Pâte dentifrice
Produits interdits	Poudre à récurer, éponges abrasives, solutions chlorées (eau de Javel)
Outils de pose livrés	Crochet de relèvement, vérins de réglage, pattes de scellement, bouchons plastique
Nombre de pages de la notice	4 pages

FOIRE AUX QUESTIONS - SHOWER DESIGN ALL FARENHEIT LAZER

Comment installer la feuille d'étanchéité ISOTANCHE ?

Positionnez la feuille de manière à remonter sur les murs de 15 à 20 cm. Collez-la avec l'adhésif double face réf. 290308 ou la colle spéciale réf. 290300 en laissant les solvants s'évaporer. Réalisez un pli mouchoir dans les angles.

Comment régler la hauteur du cadre support ?

Vissez les vérins dans les douilles aux quatre angles. Mesurez la distance entre le haut du cadre et la bonde : elle doit être comprise entre 76 mm et 96 mm. Ajustez avec les vérins.

Quels produits utiliser pour le nettoyage du sol en inox ?

Tous les détergents ménagers, y compris ceux pour vitres, conviennent. Pour le calcaire, utilisez une solution 20 % vinaigre + 80 % eau. Pour les rayures légères, appliquez pâte dentifrice. Évitez les poudres abrasives et l'eau de Javel.

Comment accéder au siphon pour le nettoyage ?

Soulevez le sol décoratif ALL FARENHEIT à l'aide du crochet de relèvement fourni. Le siphon est alors accessible pour nettoyer le dispositif anti-odeur.

Que faire si l'espace douche dépasse 900 x 900 mm ?

Utilisez la feuille isotanche adaptée et, si souhaité, le module d'extension en teck. Prévoyez une réservation de 15 mm dans la chape pour ce module.

Comment réaliser le pli mouchoir dans les angles ?

Repliez le surplus de la feuille dans les angles pour former un pli mouchoir. Collez avec la colle spéciale. Pour éviter une surépaisseur, réalisez une engravure dans le mur.

Quelle est la hauteur de remontée de la feuille isotanche sur les murs ?

Elle doit remonter de 15 à 20 cm au-dessus du sol. Coupez l'excédent sans jamais couper dans les angles.

Quel mastic utiliser pour le joint entre le cadre et le mur ?

Utilisez de préférence le mastic LAZER réf. 290311.

Comment poser le module d'extension en teck ?

Coupez le module à la bonne dimension (prévoyez un joint périphérique de 5 mm). Collez en plein en double encollage avec la colle mastic réf. 290310. Collez également les lattes entre elles.

Quels sont les réglages à effectuer avant la pose de la chape ?

Placez les 4 vérins sur la bonde, orientez la bonde ROTAFLUX dans l'axe, positionnez la feuille isotanche, puis réglez le niveau avec les vérins avant de combler la réservation de mortier.

MODE D'EMPLOI SHOWER DESIGN ALL FARENHEIT LAZER

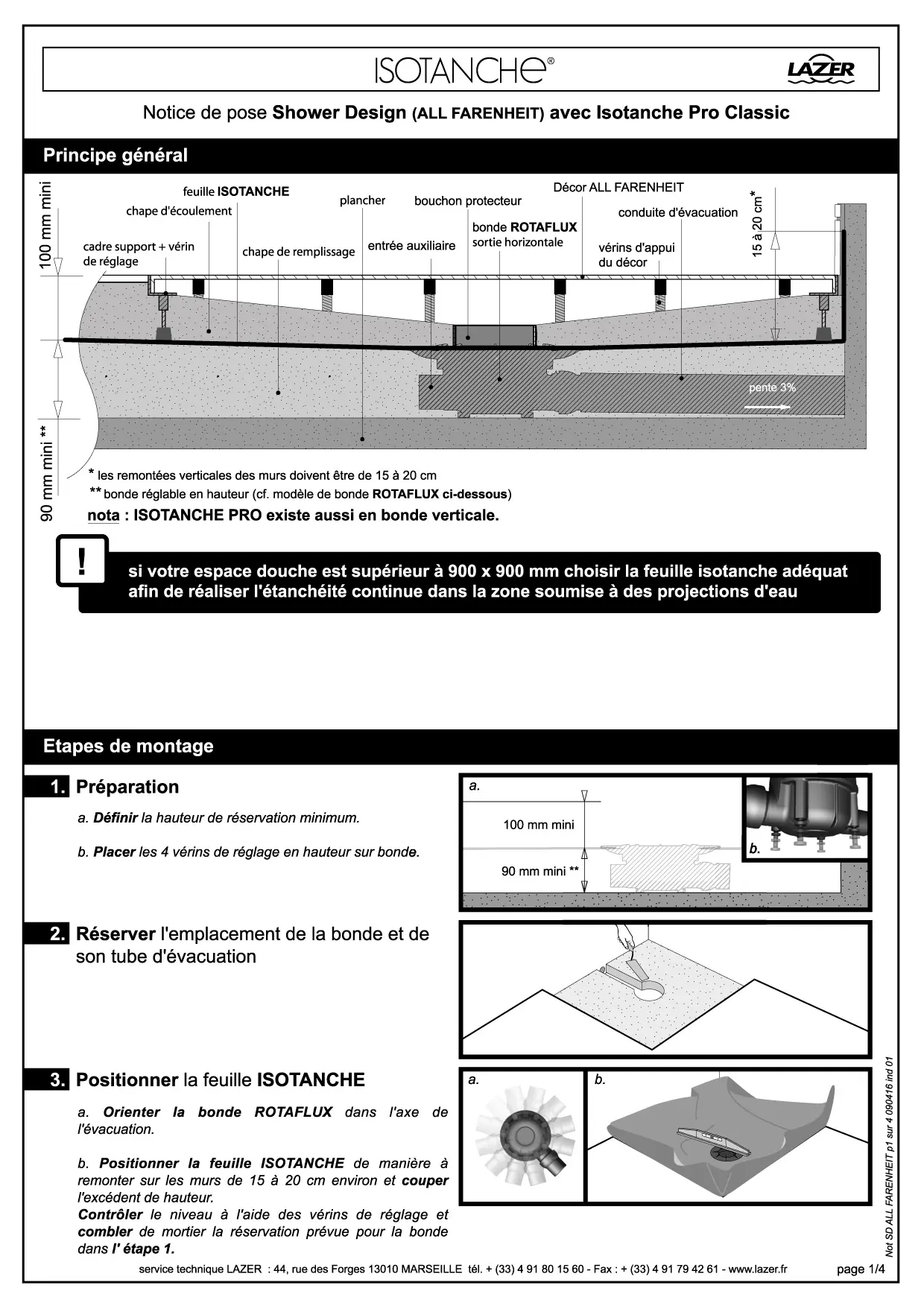

Notice de pose Shower Design (ALL FARENHEIT) avec Isotanche Pro Classic

Principe général

Si votre espace douche est supérieur à 900 x 900 mm, vous avez besoin de la feuille isotanche adéquate afin de réaliser l'étanchéité continue dans la zone soumise à des projections d'eau.

1. Préparation

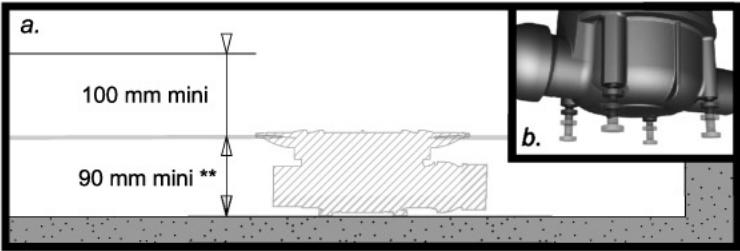

a. Définir la hauteur de réservation minimum. b. Placer les 4 vérins de réglage en hauteur sur bonde.

3. Positionner la feuille isotanche

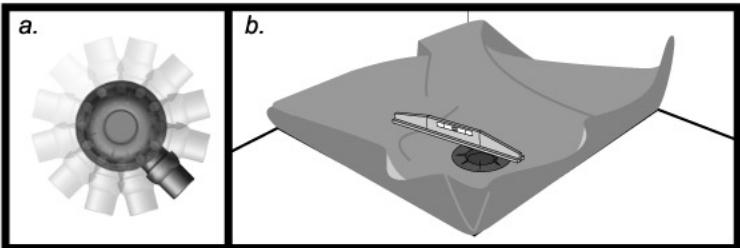

a. Orienter la bonde ROTAFLUX dans l'axe de l'évacuation.

b. Positionner la feuille ISOTANCHE de manière à remonter sur les murs de 15 à 20 cm environ et couper l'excédent de hauteur.

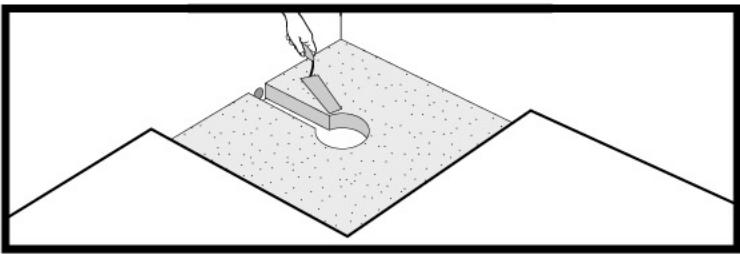

Contrôler le niveau à l'aide des vérins de réglage et combler de mortier la réservation prévue pour la bonde dans l'étape 1.

4. Coller la feuille isotanche

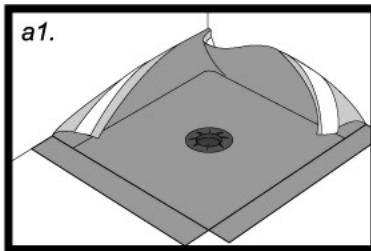

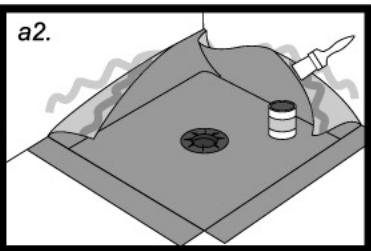

a. Coller la feuille ISOTANCHE à l'aide de l'adhésif double face pour remontées ref.290308 (a1) ou la colle spéciale pour remontées ISOTANCHE ref.290300 (a2).

Concernant la colle spéciale, après application sur les deux surfaces (murales et feuille PVC) attendre quelques minutes afin de laisser les solvants s'évaporer. Dans la mesure où le film devient légèrement mat et lorsque la colle n'adhère plus au doigt tout en restant poisseuse, il est alors temps d'appliquer la feuille sur le support.

Couper l'excédent des hauteurs mais NE JAMAIS COUPER DANS LES ANGLES.

Réalisier un pli mouchoir dans les angles

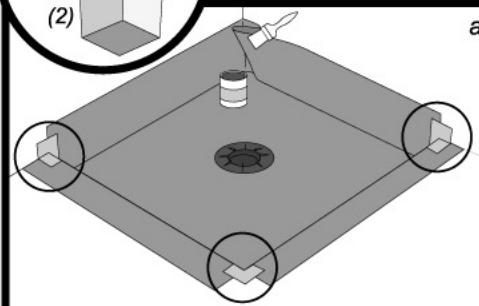

a. Replier dans les angles le surplus de la feuille ISOTANCHE en réalisant un pli mouchoir.

Coller à l'aide de la colle spéciale pour remontées.

ASTUCE : afin d'éviter une surepaisseur créée par le pli mouchoir, vous pouvez réaliser au préalable une petite engravure dans le mur ou rattraper l'épaisseur créée par le pli à l'aide de la colle à carrelage lors de la pose du carrelage.

ASTUCE : traitement et collage à l'aide d'angle sortant (1) ou rentrant (2).

6. Poser le cadre support

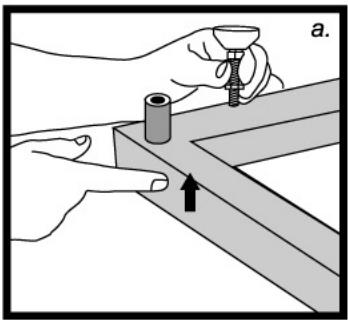

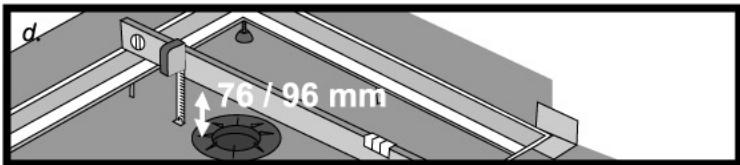

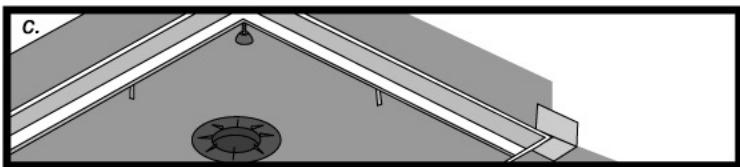

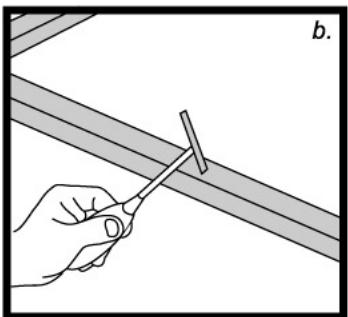

a. Visser les vérins dans les douilles situées sous le cadre (dans les 4 angles). b. Déplier les pattes de scellement. c. Positionner le cadre support directement sur la feuille ISOTANCHE. d. Mesurer la distance entre le haut du cadre et la bonde ISOTANCHE.

Cette dimension doit être comprise entre un minimum de 76 mm et un maximum de 96 mm.

Régler le cadre au niveau du sol fini à l'aide des vérins.

7. Réaliser la chape sur isotanche

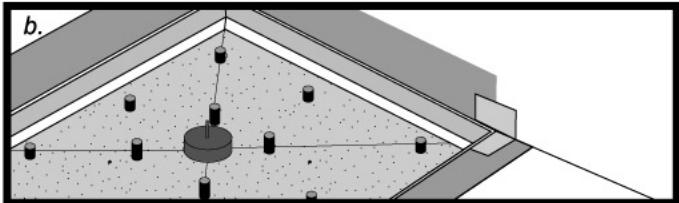

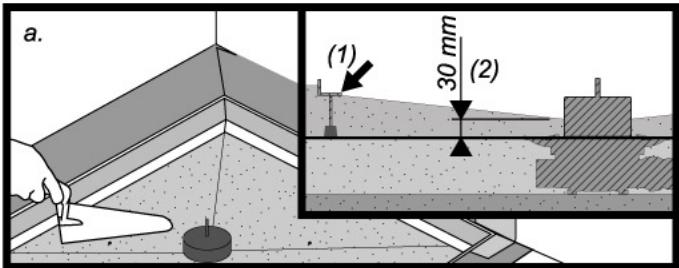

a. Réaliser directement sur ISOTANCHE une chape de mortier ou béton bien lisse avec une forme de pente vers le centre en prenant les repères (1) et (2) comme indiqué ci-dessus. b. Ancre les vérins en obturant la partie inférieure à l'aide des bouchons plastique fournis, dans la chape encore fraîche conformément au plan ci-contre

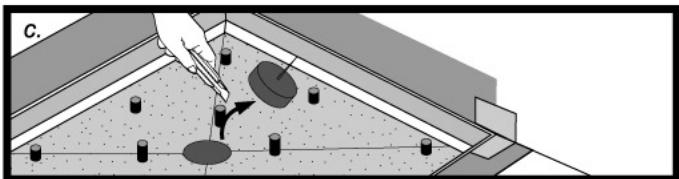

c. Couper l'excédent du bouchon de protection.

Ne pas poser de grille

d. Régler les vérins de niveau avec le cadre puis RÉaliser un joint entre la périphérie du cadre support et le mur en utilisant de préférence le mastic LAZER ref.290311.

8. Poser le sol décoratif

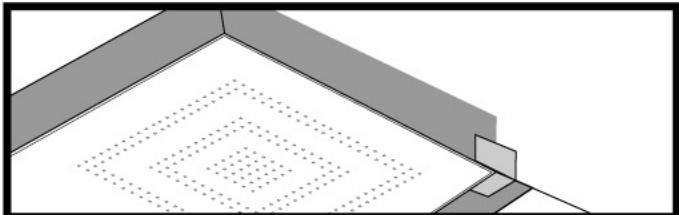

Installer Your caillebotis ALL FARENHEIT que vous pouvez soulever à l'aide du crochet de relèvement.

Dans le cas spécifique d'un sol de douche de dimensions supérieures à 900 x 900 mm, LAZER propose, si vous le souhaitez, un module d'extension en teck.

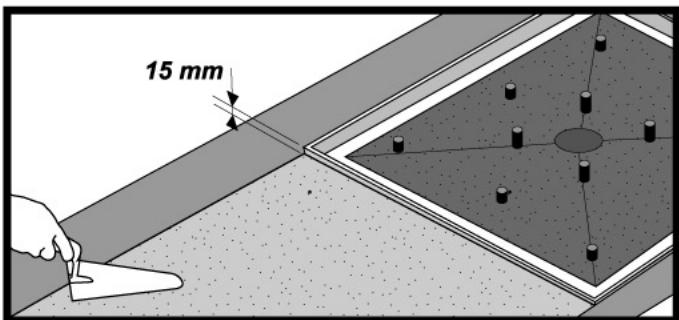

1. Réaliser une chape

si vous utilisez le module : il est nécessaire de prévoir une réservation de 15 mm dans la chape pour permettre la pose de ce module. Cette chape présentera une légère forme de pente en direction du cadre.

si vous utilisez un autre revêtement : prévoir une réservation suffisante pour permettre la pose du revêtement.

2. Poser le module d'extension

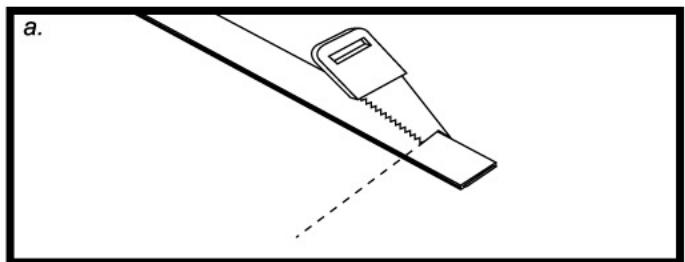

a. Couper le module d'extension à la bonne dimension en prévoyant la réalisation d'un joint en périphérie du module de 5 mm.

S'assurer que la chape ne contienne plus d'humidité.

b. Coller en plein en réalisant un double encollage de la chape et du module, en utilisant de préférence la colle mastic pour module d'extension ref.290310.

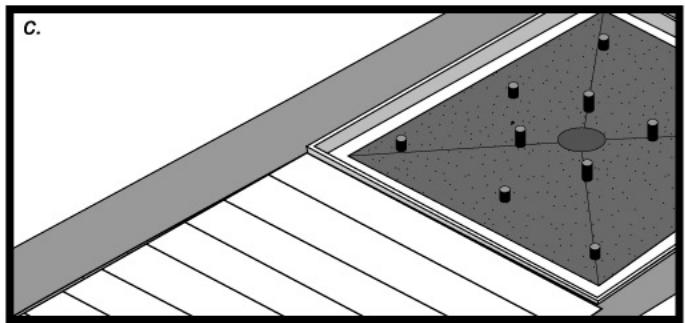

c. Coller les lattes entre elles afin d'éviter que l'eau ne pénètre sous les lattes (surtout dans les zones soumises à des projections d'eau) Utiliser de préférence la colle mastic pour module d'extension ref.290310.

Nettoyage et entretien du siphon.

Le siphon est volontairement facile d'accès. Il suffit de soulever votre SOL SHOWER DESIGN ALL FARENHEIT à l'aide de l'outil en fil de fer avec les accessoires de pose, pour accéder au siphon et ainsi nettoyer le dispositif anti-odeur.

Nettoyage et entretien de votre sol ALL farenheit

Tous les détergents de ménage, y compris les détergents pour vitres, convennment pour nettoyer votre sol en inox.

Astuces d'entretien :

• Les tâches de calcaire s'enlèvent avec une solution de 20 % de vinaigre et 80 % d'eau.
• Le jus de citron et le sel de cuisine dissous dans l'eau permettent d'enlever plus facilement les tâches tenaces.
• Un peu d'ammoniaque sur un chiffon permet de retrouver la brillance initiale de votre sol.
• la pâte dentifrice permet d'enlever les incrustations et les rayures légères.

Ne pas utiliser de poudre à recycler ni d'éponges abrasives. Ne pas traiter avec des solutions chlorées (eau de Javel).
