Type d'appareil	Machine à laver
Hauteur du socle	38 cm (15 pouces)
Largeur du socle	63,5 cm (25 pouces)
Profondeur du socle	68,5 cm (27 pouces)
Composants kit vert	2 supports avant, 2 espaceurs supports avant, 2 supports arrière
Composants kit blanc	1 support avant gauche, 1 support avant droit, 2 supports arrière
Visserie fournie	14 vis n°10 (16 x .500)
Outils nécessaires	Clé universelle ou clé à molette ou clé polygonale 9/16" ou 14 mm, tournevis Phillips, niveau de charpentier
Installation	Matériel de quincaillerie inclus dans le socle
Précautions de sécurité	Déconnecter l'alimentation avant installation, éviter blessures en soulevant à plusieurs
Usage	Socle pour surélever la machine à laver
Matériau	Non précisé
Poids supporté	Non précisé
Couleur	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - FNDP15B FRIGIDAIRE

Que faire si mon FRIGIDAIRE FNDP15B ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible ou le disjoncteur n'est pas déclenché.

Pourquoi mon FRIGIDAIRE FNDP15B fait-il du bruit ?

Des bruits peuvent être normaux, mais si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets à l'intérieur qui pourraient vibrer.

Comment régler la température de mon FRIGIDAIRE FNDP15B ?

Utilisez le thermostat situé à l'intérieur de l'appareil pour ajuster la température selon vos préférences. Référez-vous au manuel pour les réglages recommandés.

Mon FRIGIDAIRE FNDP15B semble ne pas refroidir correctement. Que faire ?

Vérifiez que la porte est bien fermée et que les joints ne sont pas endommagés. Assurez-vous également que l'appareil n'est pas surchargé et que le ventilateur fonctionne.

Comment nettoyer le FRIGIDAIRE FNDP15B ?

Débranchez l'appareil et utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Y a-t-il une garantie pour le FRIGIDAIRE FNDP15B ?

Oui, vérifiez la documentation fournie avec l'appareil pour connaître la durée et les conditions de la garantie.

Comment puis-je contacter le service client pour mon FRIGIDAIRE FNDP15B ?

Vous pouvez contacter le service client via le numéro de téléphone indiqué dans le manuel d'utilisation ou sur le site web du fabricant.

Quelles sont les dimensions du FRIGIDAIRE FNDP15B ?

Les dimensions du FRIGIDAIRE FNDP15B sont 85 cm de hauteur, 55 cm de largeur et 60 cm de profondeur.

MODE D'EMPLOI FNDP15B FRIGIDAIRE

Instructions d'installation

Socle de 38 cm (15 po)

Vous trouvrez le nécessaire de quincaillerie d'installation à l'intérieur du socle :

Clé universelle optionnelle (en vente chez le détaillant)

Clé polygonale de 9/16 po ou de 14 mm

Niveau de charpentier

Nivel de carpintero

WARNING

• Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut cause des blessures, voire la mort.
• Une installation inappropriée du système de ventilation de la séchuse peut cause des blessures ou des dommages matériels.
• Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la séchuse.

Pour la suite de la version française, reportez-vous à la page 8.

GREEN KIT COMPONENTS:

A 2 supports avant.
B 2 espaceurs pour supports avant.
C 2 supports arrête.

PIEZAS DEL KIT VERDE:

D 1 support avant gauche.
E 1 support avant droit.
F 2 supports arrriere.

PIEZAS DEL KIT BLANCO:

REMARQUE En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balan-cement de va-et-vient latorial durant le fonctionnement. Il est possible de réduire la vibration en s'assurant que l'électroménager est installé correctement, ce qui comprend une mise à niveau solide de l'appareil sur ses quatre (4) pieds selon les indications fournies dans le present document.

A) Préparation de la laveuse ou de la sechese pour son montage sur le socle

1. Si la laveuse ou la secheuse est neue et qu'elle n'a pas encore ete Installee, passez a I'etape 4.
2. Si la sechese est déjà installée, débranche la sechese de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation.
3. Si la laveuse est déjà installée, débranche la laveuse de la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranche les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranche le tuyau de vidange de sa prise.
4. Si l'appareil est muni de pieds en plastique, vissez chaque pied de sorte qu'il soit bien de niveau avec la base.

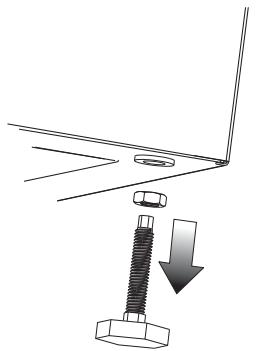

5. Si l'appareil est muni de pieds en métal, dévissez-les, retirez les contrecrous et réinstallé les pieds de sorte qu'ils soient de niveau avec la base.

REMARQUE Si les contre-écrous ne sont pas retirés sur les apparèils munis de pieds en métal, les trous de montage de l'appareil ne s'aligneront pas sur ceux des supports.

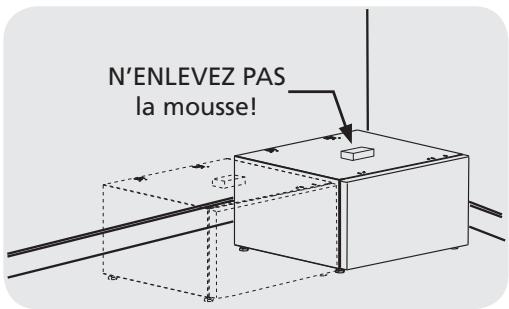

B) Préparation du socle avant le montage de la laveuse ou de la séchuse

1. Placez le socle à quelques pouces de son emplacement final.

REMARQUE Laissez environ 12,7 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la séchuse par rapport au mur. Prévoyez de l'espace supplémentaire si la ventilation de la séchuse doit être effectuee vers le haut ou vers le bas.

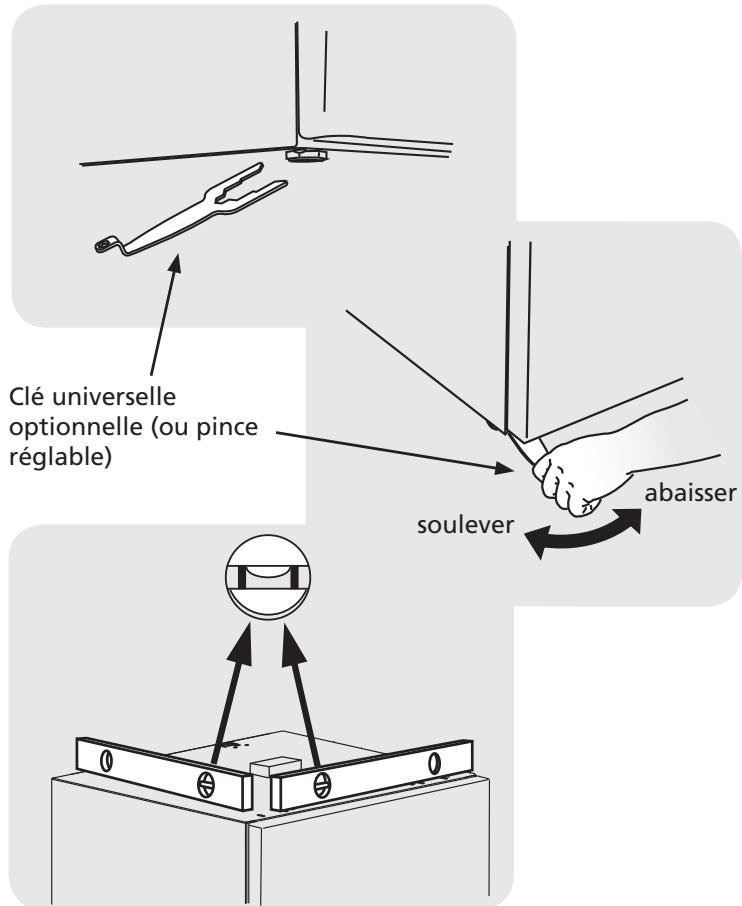

1. Mettez le socle à niveau (d'avant en arrêté et côte à côte) en ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

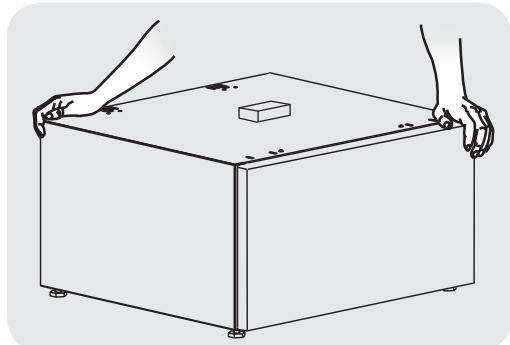

1. Balancez le socle d'un coin à l'autre pour en vérifier la stabilité. Repétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

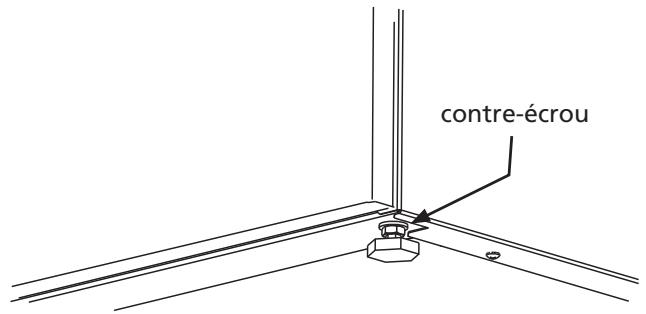

1. Sans tournier le pied en caoutchouc, verrouillez chaque pied du socle en serrant bien son contre-écrou contre la base du socle.

C_1) Fixation de la quincaillerie de montage de la laveuse

1. Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de laveuse sur le socle:

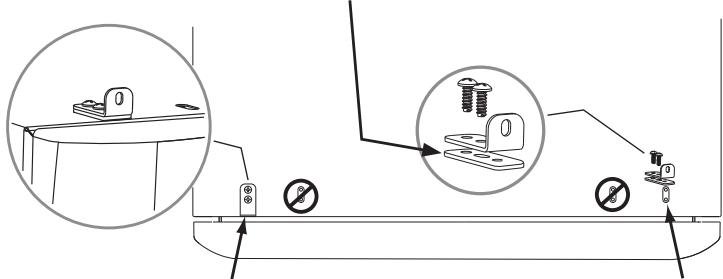

1. Fixez chaque attache avant à l'ensemble de trough le plus à l'extérieur avec deux vis et un espaceur venant du matériel fourni.

Installez un espaceur sous chaque support avant.

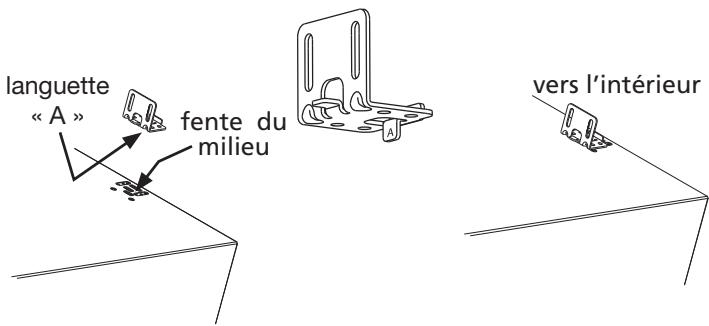

1. Insérez la languette « A » de chaque support arrêté dans les fentes du milieu situées à l'arrête du socle. Positionné le support vers l'intérieur pour permettre le montage de la laveuse.

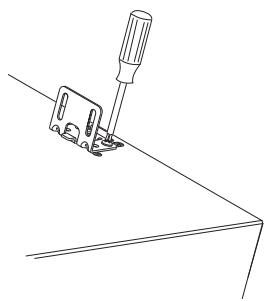

1. Installez 2 vis dans chaque support arrêté en alignant les trouss du socle.

D1) Montage de la laveuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour évi-ter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

1. Avec l'aide de deux personnes ou plus, inclinez légèrement la laveuse vers l'arrière et soulevez-la pour la mesure sur le socle. En la maintainant inclinée, glissez la laveuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

1. Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trouss de montage avec les trouss des supports du socle.
2. Insérez 2 vis dans chaque support arrière et dans la base de la laveuse.

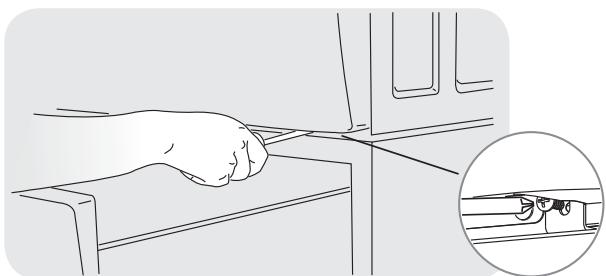

1. Installez une vis dans chacun des supports avant et dans la base de la laveuse.

E_1) Installation ou réinstallation de la laveuse

1. Glissez l'electroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrêt et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la laveuse pour obtenir des instructions d'installations détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

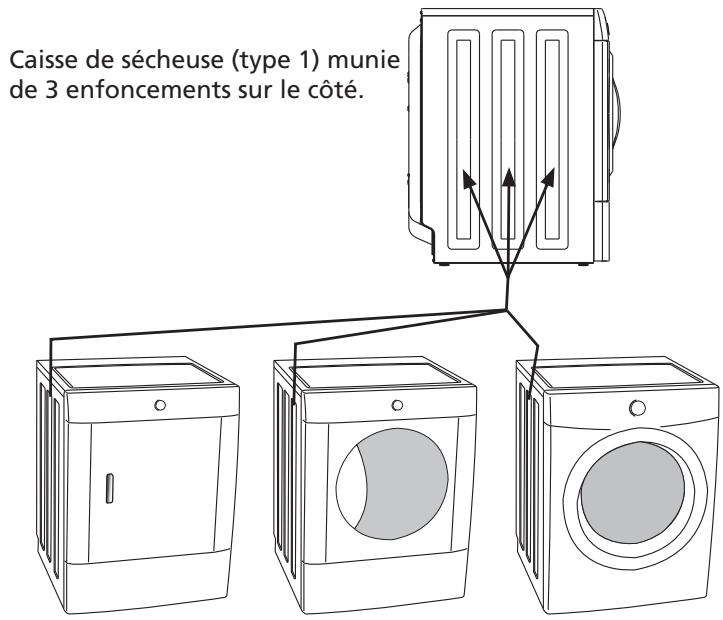

C_2) Fixation de la quincaillerie de montage de la secheuse (type 1)

1. Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de séchuse sur le socle:

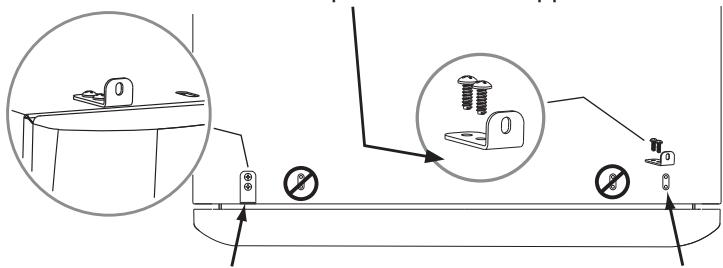

1. Fixez chaque attache avant avec 2 vis à l'ensemble de trous le plus à l'extérieur.

N'installez AUCUN espaceur sous les supports avant.

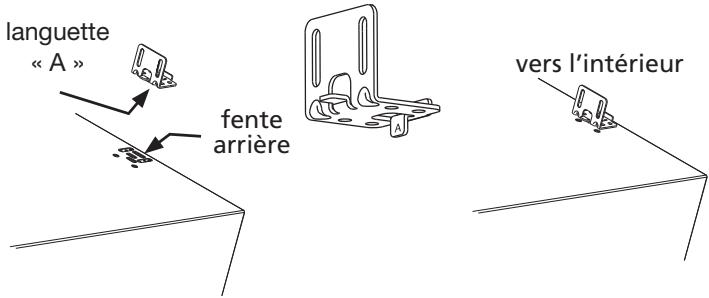

1. Insérez la languette « A » des supports arrêté dans les fentes arrêtées situées au dos du socle en installing également les espacesurs des supports. Pour le montage des sécheuses de type 1, orientez les supports vers l'intérieur.

1. Installez 2 vis dans chaque support arrêté en alignant les trous du socle.

D_2) Montage de la secheuse (type 1)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour évi-ter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

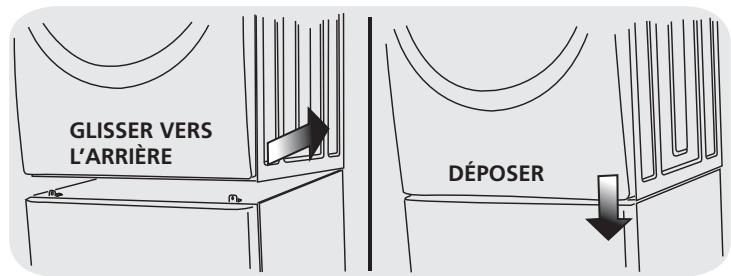

1. Avec l'aide de deux personnes ou plus, inclinez légrement la séchuse vers l'arrière et soulevez-la pour lamettre sur le socle. En la maintainant inclinée, glissez la séchuse contre les supports arrrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

1. Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trouss de montage avec les trouss des supports du socle.
2. Insérez 2 vis dans chaque support arrêté et dans la base de la séchuse.

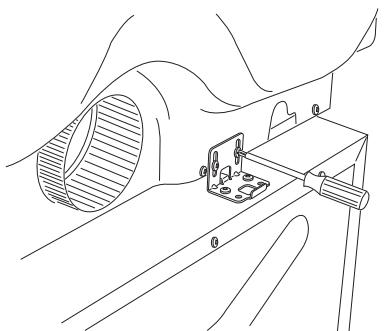

1. Installez une vis dans chacun des supports avant et dans la base de la séchuse.

E_2) Installation ou réinstallation de la séchese (type 1)

1. Glissez l'electroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrêté et de gauche à droite. Répéteze cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la séchuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

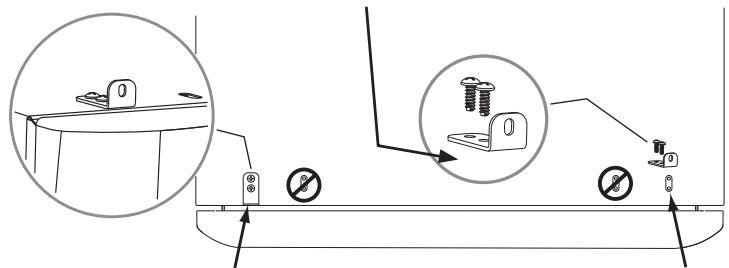

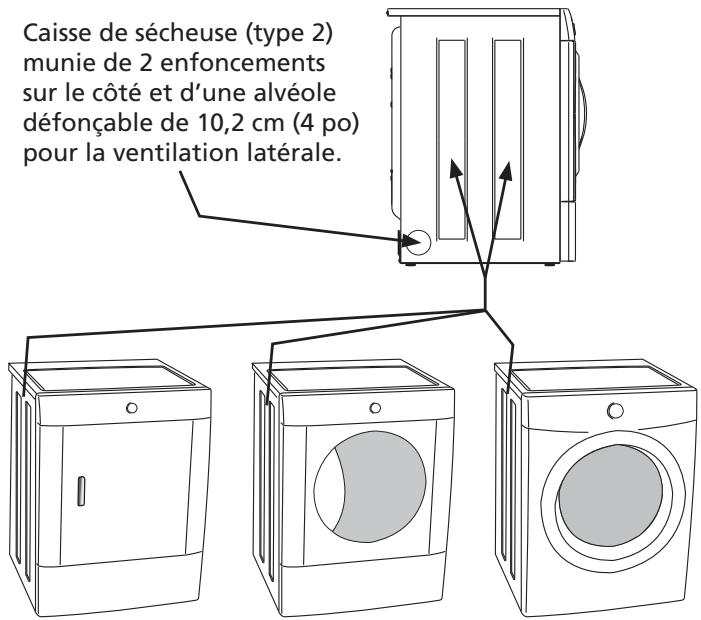

C_3) Fixation de la quincaillerie de montage de la secheuse (type 2)

1. Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de séchuse sur le socle:

1. Fixez chaque attache avant avec 2 vis à l'ensemble de trough le plus à l'extérieur.

N'installez AUCUN espaceur sous les supports avant.

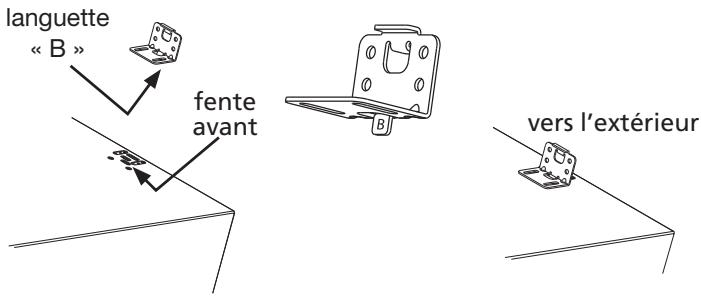

1. Insérez la languette « B » de chaque support arrêté dans les fentes avant situées à l'arrête du socle. Pour le montage des sécheuses de type 2, orientez les supports vers l'extérieur.

1. Installez 2 vis dans chaque support arrêté en alignant les trous du socle.

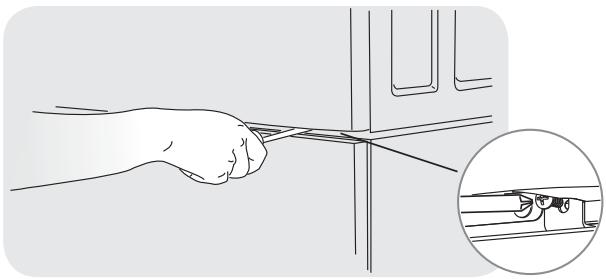

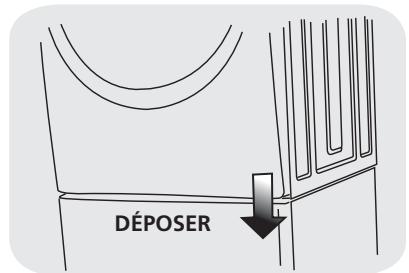

D3) Montage de la sécheuse (type 2)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour évi-ter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

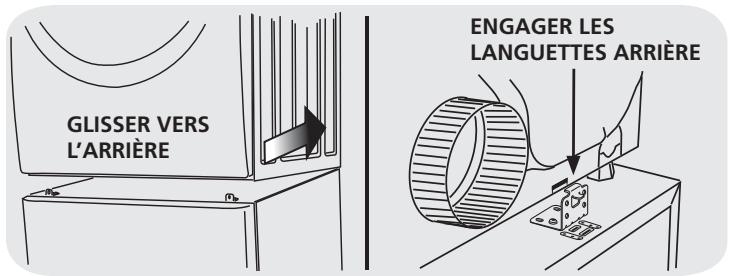

1. Avec l'aide de deux personnes ou plus, inclinez légarement la séchuse vers l'arrière et soulevez-la pour lamettre sur le socle. En la maintainant inclinée, glissez la séchuse contre les supports arrière de sorte que les languettes des supports arrière s'engagent dans les fentes situées à l'arrière de la séchuse. Déposez doucement le devant de l'appareil de sorte que ce dernier se trouve entre les supports avant et arrière.

1. Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trouss de montage avec les trouss des supports du socle.
2. Installez une vis dans chacun des supports avant et dans la base de la séchuse.

E_3) Installation ou réinstallation de la séchese (type 2)

1. Glissez l'électroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrêté et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la séchuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

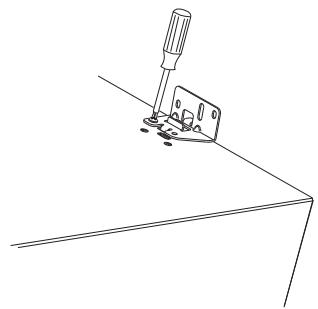

C4) Fixation de la quincaillerie de montage de la laveuse

1. Utilisez les instructions suivantes pour monter ce modele de laveuse sur le socle:

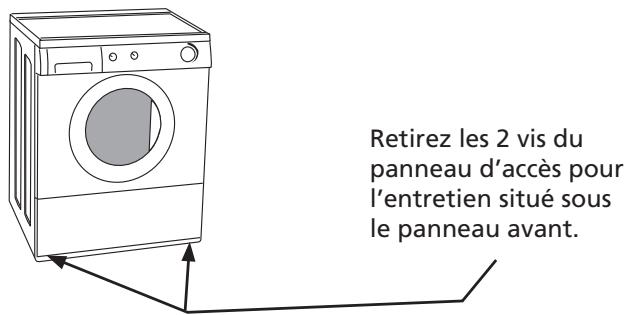

1. Retirez le panneau d'accès d'entretien inférieur.
2. Retirez les 2 vis inférieures se trouvant sur la paroi arrêté de la laveuse. Conservez les vis pour les réinstaller ultérieurement.

Retirez les 2 vis se trouvant sur la paroi arrête de la laveuse.

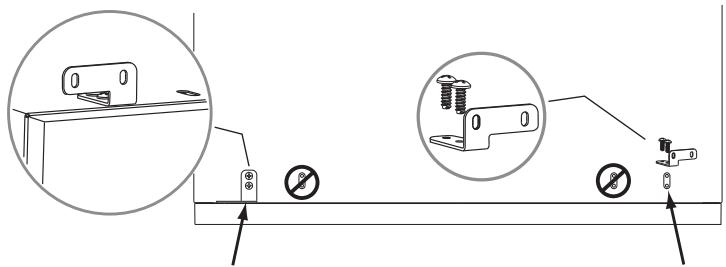

1. Fixez chaque attache avant avec 2 vis à l'ensemble de trough le plus à l'extérieur.

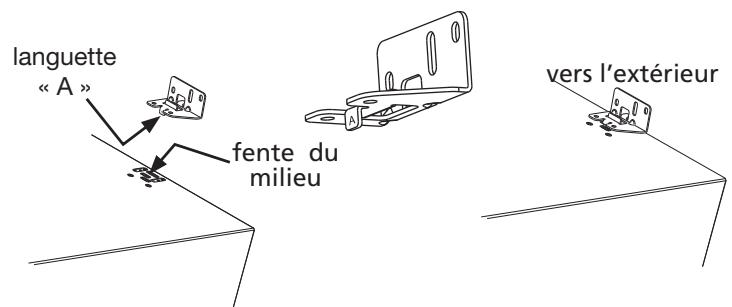

1. Insérez la languette « A » de chaque support arrêté dans les fentes du milieu situées à l'arrière du socle. Positionné le support vers l'extérieur pour permettre le montage de la laveuse.

1. Installez 2 vis dans chaque support arrêté en alignant les trouss du socle.

D4) Montage de la laveuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour évi-ter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

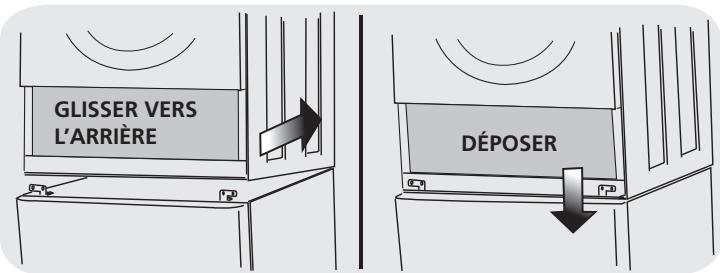

1. Avec l'aide de deux personnes ou plus, inclinez légèrement la laveuse vers l'arrière et soulevez-la pour lamettre sur le socle. En la maintainant inclinée, glissez la laveuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

1. Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trouss de montage avec les trouss des supports du socle.
2. Remettez les vis de la paroi arrêté retirees plus tout en les insérant dans chaque support arrêté et dans la base de la laveuse.

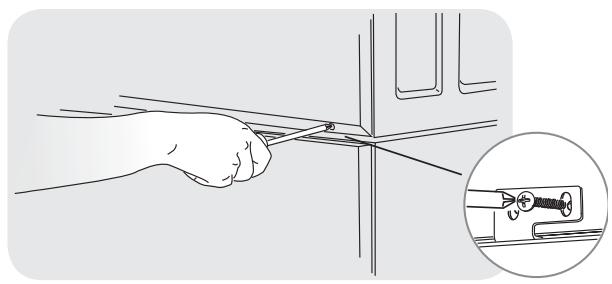

1. Insérez une vis dans le trou situé le plus à l'extérieur de chaque support avant, et dans la base de la laveuse.
2. Remettez en place le panneau d'accès inférieur pour l'entretien ainsi que les 2 vis retirees plus tout.

E4) Installation ou réinstallation de la laveuse

1. Glissez l'electroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrêté et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la lavèuse pour obtenir des instructions d'installations détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

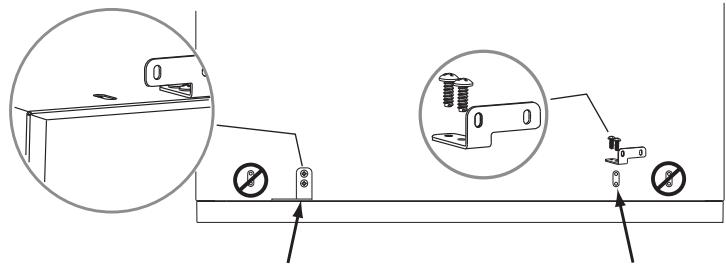

C5) Fixation de la quincaillerie de montage de la sécheuse (type 3)

1. Utilisez les instructions suivantes pour monter ce modele de sechuse sur le socle:

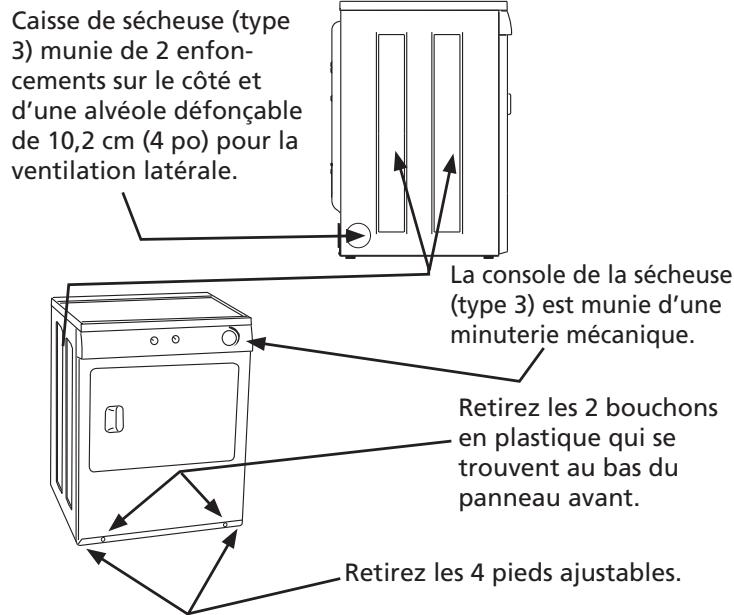

1. Retirez les 4 pieds ajustables de la base de l'électroménager et rangez-les pour un usage ultérieur.
2. Retirez les 2 bouchons en plastique qui se trouvent au bas du panneau avant.
3. Fixez chaque attache avant avec 2 vis à l'ensemble de trough le plus à l'extérieur.

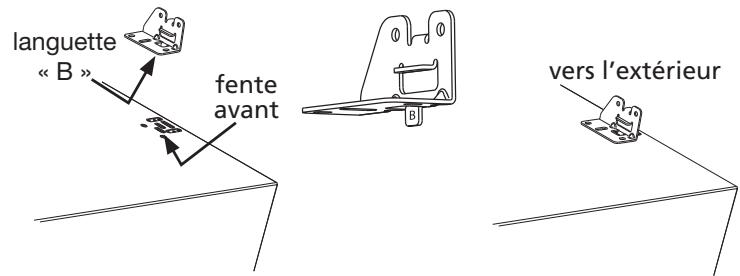

1. Insérez la languette « B » de chaque support arrêté dans les fentes avant situées à l'arrière du socle. Pour le montage des sécheuses de type 3, orientez les supports vers l'extérieur.

1. Installez 2 vis dans chaque support arrêté en alignant les trouss du socle.

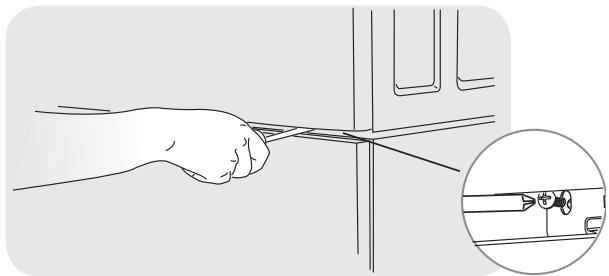

D5) Montage de la sécheuse (type 3)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour évi-ter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

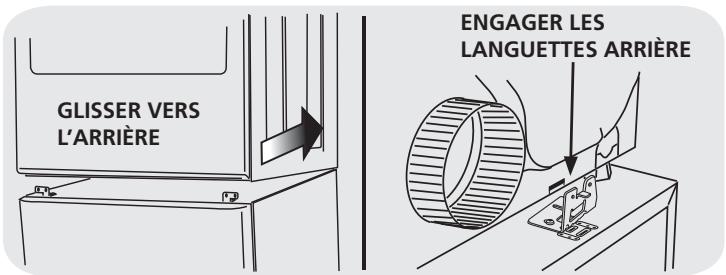

1. Avec l'aide de deux personnes ou plus, inclinez légération la séchuse vers l'arrière et soulevez-la pour lamettre sur le socle. En la maintainant inclinée, glissez la séchuse contre les supports arrière de sorte que les languettes des supports arrière s'engagent dans les fentes situées à l'arrière de la séchuse. Déposez doucement le devant de l'appareil de sorte que ce dernier se trouve entre les supports avant et arrière.

1. Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trouss de montage avec les trouss des supports du socle.
2. Insérez une vis dans le trou Situé le plus à l'intérieur de chaque support avant, et dans la base de la séchuse.

1. Réinstallez les bouchons en plastique dans le panneau avant.

E5) Installation ou réinstallation de la sécheuse (type 3)

1. Glissez l'electroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrêt et de gauche à droite. Répéteze cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la séchuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Garantie complète d'un an sur les pièces mécaniques

Pendant un an à partir de la date d'achat, si ce socle a été installé avec une laveuse ou séchuse indiquée (consultez le guide de l'utilisateur pour les modeles spécifiques) et utilisé conformément à l'information contenue dans le guide d'utilisation et d'entretien, les instructions d'utilisation et les instructions d'installation, le fournisse réparera ou replacera toute piece mécanique représentant un vice de fabrication ou de matériel. Conservez votre reçu. La date inscrite sur le reçu déterminé la période de garantie dans le cas où des pieces s'avéreraient nécessaires. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez aussi bénéficier d'autres droits qui varient d'un État à un autre ou d'une province à une autre.

Restriction de garantie

Si le socle est utilisé à d'autres fins que l'usage familial privé ou avec tout produit qui requiert une modification de l'installation, la garantie est alors considérée comme nulle et non avenue.

Pièces relatives à la garantie

Les pièces relatives à la garantie sont disponibles chez le fournisseur auprès duquel le socle a été acheté. Sinon, reportez-vous au guide d'utilisation et d'entretien fourni avec la laveuse ou la sécheuse installée sur le socle pour les personnes à joindre.

ENREGISTREMENT DU PRODUIT

Notez ci-dessous la date d'achat et le numéro de modulo de votre apparéil.

No de modulo:

Date d'achat:

Conserve ces instructions et votre reçu pour vous y reporter ultérieurement.
