FGHB2869LE - Réfrigérateur américain FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur américain
Marque	FRIGIDAIRE
Modèle	FGHB2869LE
Alimentation électrique	115 V ~, 60 Hz, 15 A (CA uniquement)
Pression d'eau requise	206 à 689 kPa (30 à 100 psi)
Température ambiante minimale	13 °C (55 °F)
Température ambiante maximale	43 °C (110 °F)
Machine à glaçons	Automatique, production d'environ 2,5 lb (1,13 kg) par 24 h
Distributeur	Eau filtrée, glaçons, glace pilée
Filtre à eau	PureSource Ultra (réf. ULTRAWF) ou PureSource 3 (réf. WF3CB), capacité 757 L (200 gal), changement tous les 6 mois

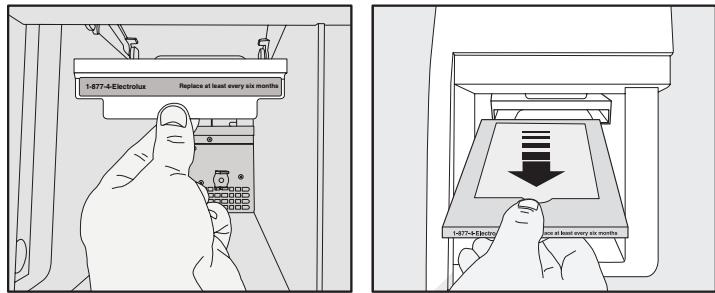

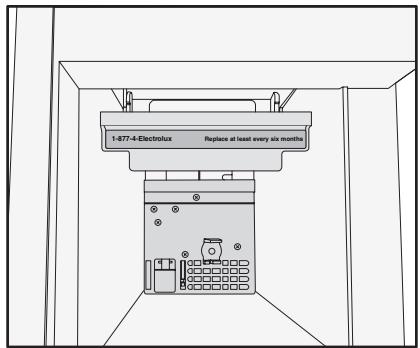

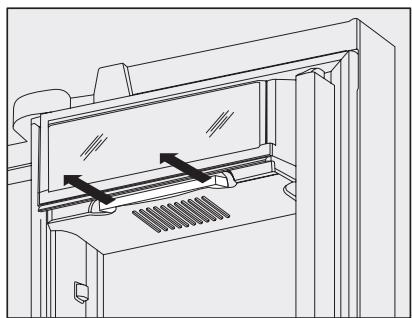

Filtre à air	PureAdvantage (réf. PAULTRA), changement tous les 6 mois

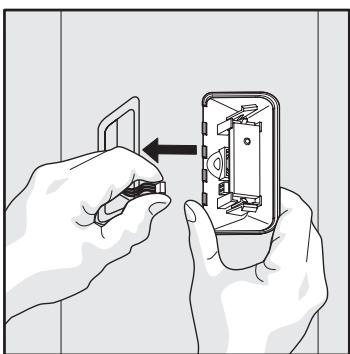

Éclairage	DEL (réf. 241891102) ou incandescente 40 W (réf. 5305514148)

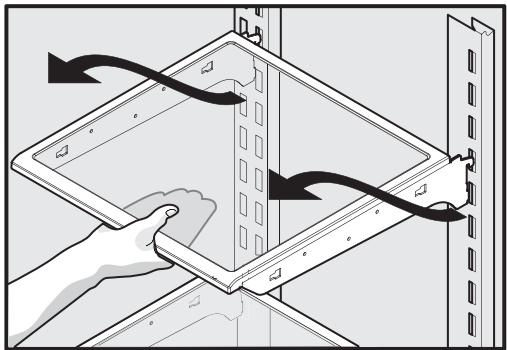

Clayettes	SpillSafe en verre trempé, ajustables

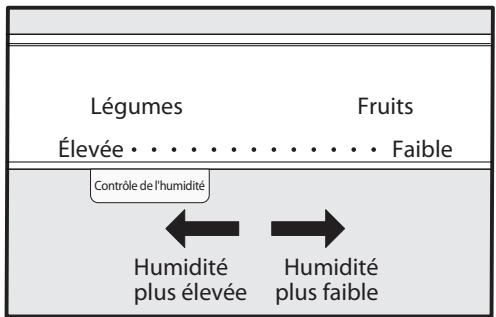

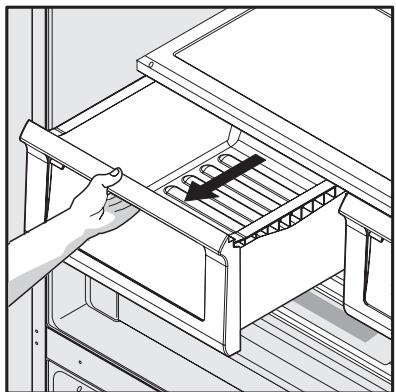

Bacs à légumes	Avec contrôle d'humidité réglable

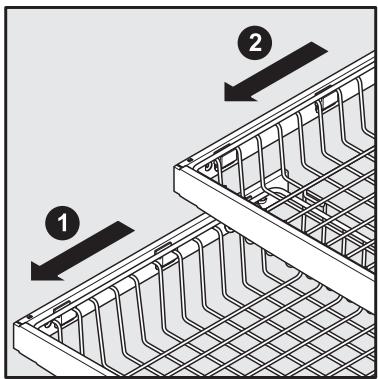

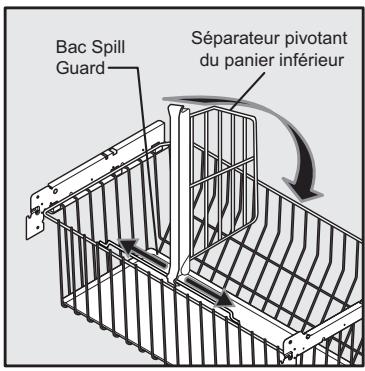

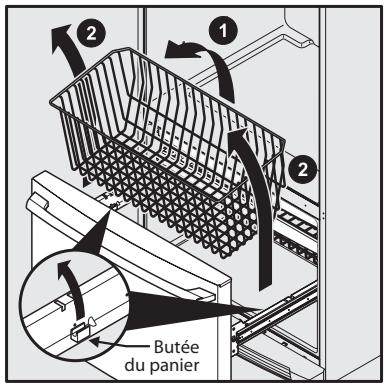

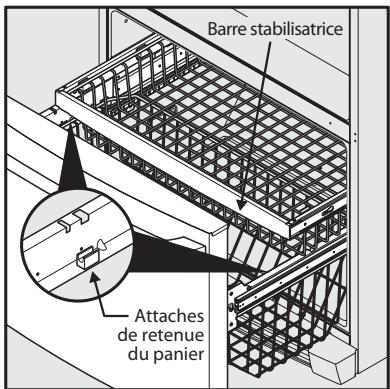

Congélateur	Tiroir avec paniers supérieur et inférieur amovibles
Mode Shabbath	Oui
Verrouillage des commandes	Oui
Alarme porte ouverte	Oui
Dégivrage	Automatique
Garantie	1 an limitée (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - FGHB2869LE FRIGIDAIRE

Comment installer les poignées de porte ?

Placez les embouts de la poignée par-dessus les boulons pré-installés, puis vissez les vis Allen avec la clé fournie. Pour le modèle Gallery, vissez les vis supérieure et inférieure. Pour le modèle Professional, vissez également les vis intérieures. Assurez-vous qu'il n'y a aucun espace entre la poignée et la porte.

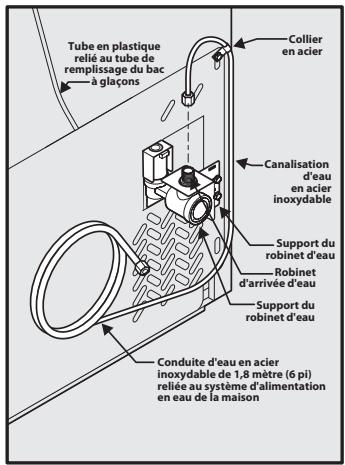

Comment raccorder l'alimentation en eau ?

Utilisez un tube en cuivre ou acier inoxydable de 6,4 mm (1/4 po). Raccordez au robinet d'arrivée d'eau froide (pression 30-100 psi). N'utilisez pas de robinet autoperceur. Débranchez l'appareil avant le raccordement, puis amorcez le système en faisant couler l'eau 4 minutes.

Pourquoi la machine à glaçons ne produit-elle pas de glaçons ?

Vérifiez que l'interrupteur est en position marche (I). Assurez-vous que le robinet d'eau est ouvert et que le filtre à eau n'est pas obstrué. Retirez les petits glaçons coincés dans le mécanisme. Si le problème persiste, remplacez le filtre à eau.

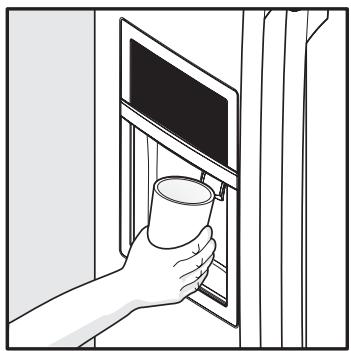

Que faire si le distributeur ne donne pas d'eau ?

Vérifiez que le robinet d'eau est ouvert et que le filtre à eau est correctement installé (clique). Si le filtre est obstrué, remplacez-le. Après un remplacement, faites couler 10 à 12 verres pour rincer le réservoir. Assurez-vous que le tube d'alimentation n'est pas gelé.

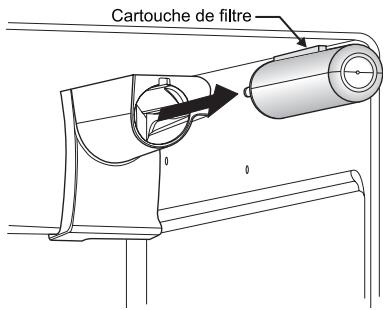

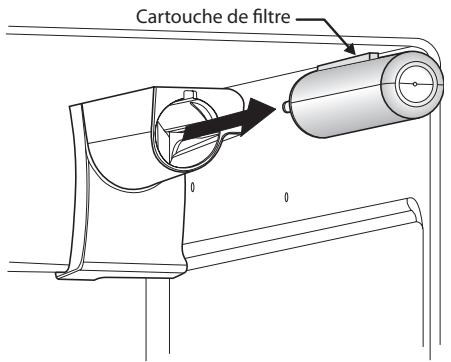

Comment remplacer le filtre à eau ?

Mettez la machine à glaçons en position arrêt. Appuyez sur le filtre pour le retirer. Insérez le nouveau filtre en poussant jusqu'au clic. Faites couler l'eau 4 minutes, puis réinitialisez le voyant en maintenant le bouton Water Filter enfoncé 3 secondes.

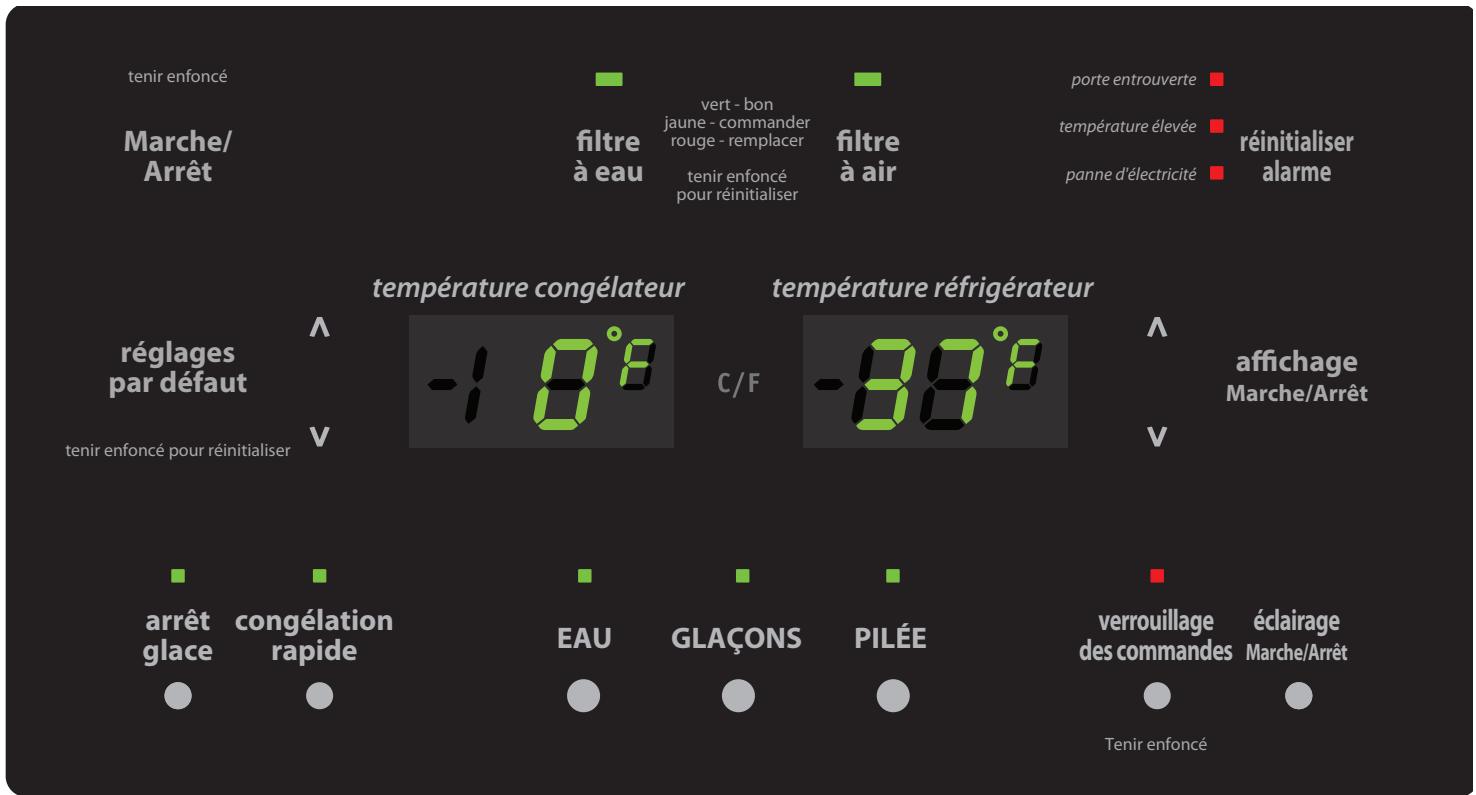

Comment régler la température ?

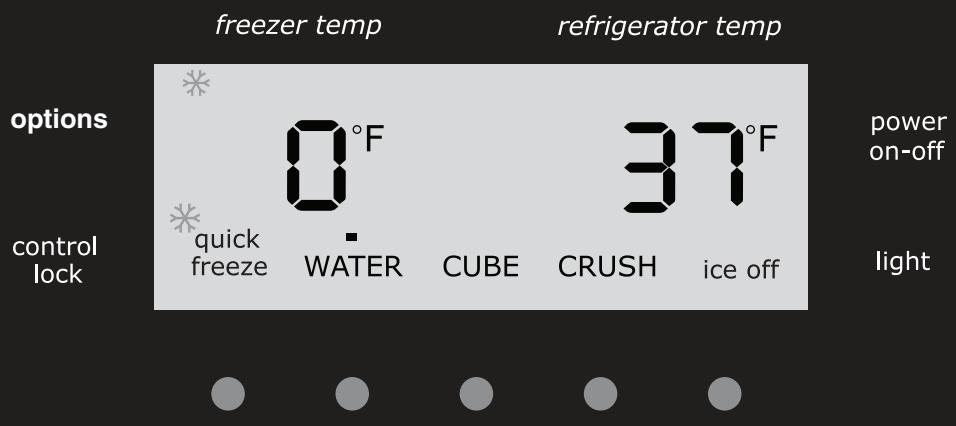

Utilisez les touches ∨ et ∧ près de l'affichage. Pour le réfrigérateur, réglez entre 34°F et 40°F (optimal 37°F). Pour le congélateur, réglez à 0°F ou moins. L'affichage clignote puis émet un bip après 5 secondes pour confirmer.

Comment activer le mode Shabbath ?

Appuyez simultanément sur les touches ∨ du congélateur et ∧ du réfrigérateur pendant 5 secondes. L'écran affiche 'Sb'. Ce mode désactive les lumières, le distributeur et le panneau de commande, mais l'alarme de température élevée reste active.

Que faire en cas de panne de courant ?

L'alarme Power Fail s'allume. Appuyez sur Alarm Reset pour la reconnaître. L'alarme de température élevée peut aussi s'activer. Le réfrigérateur reprend son fonctionnement normal après le retour du courant. Si la panne dure plus d'une heure, videz le bac à glaçons.

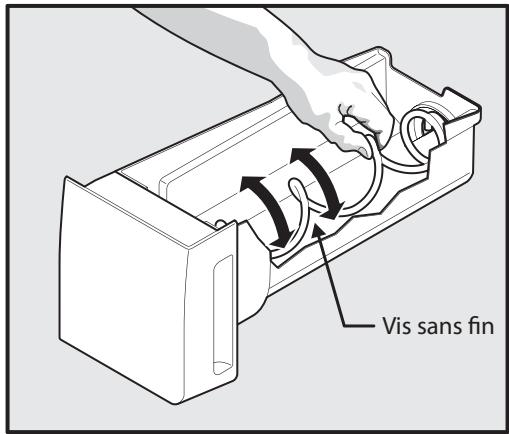

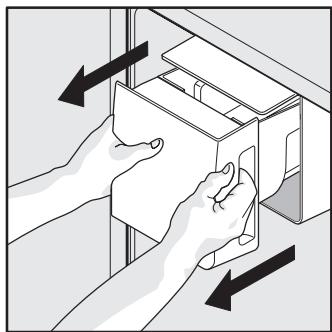

Comment nettoyer la machine à glaçons ?

Arrêtez la machine à glaçons. Retirez le bac à glaçons en tirant droit. Videz-le et nettoyez-le avec un détergent doux, rincez et séchez. Remettez le bac en place. N'utilisez pas d'objets pointus pour casser la glace.

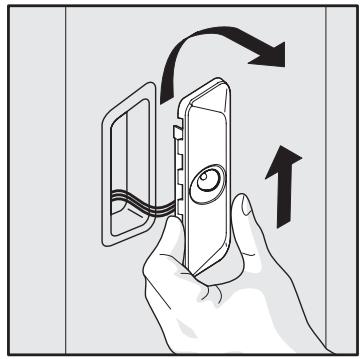

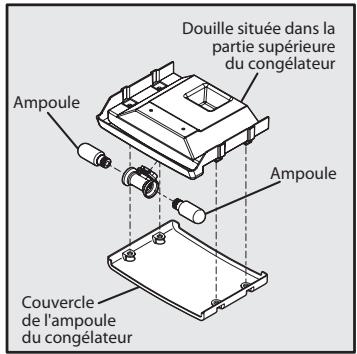

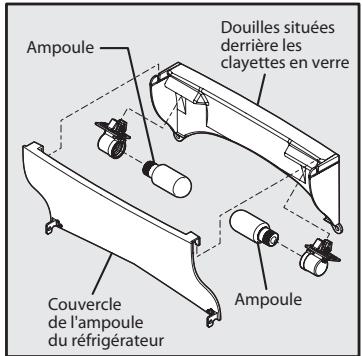

Comment remplacer les ampoules ?

Débranchez l'appareil. Portez des gants. Retirez le couvercle si présent. Dévissez l'ancienne ampoule et remplacez par une ampoule pour appareil électroménager de même puissance (40 W max). Replacez le couvercle et rebranchez.

MODE D'EMPLOI FGHB2869LE FRIGIDAIRE

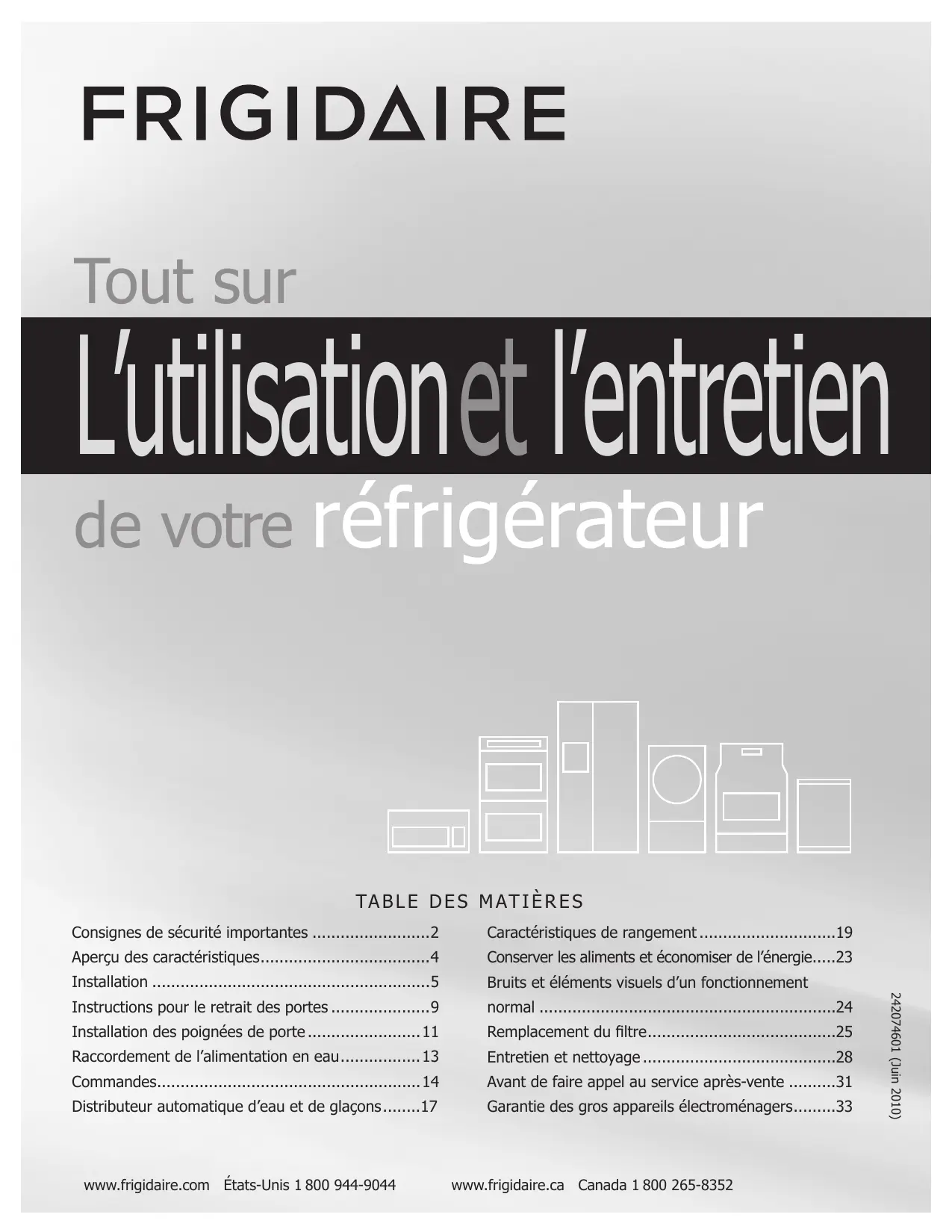

TABLE des matières

Consignes de sécurité importantes 2

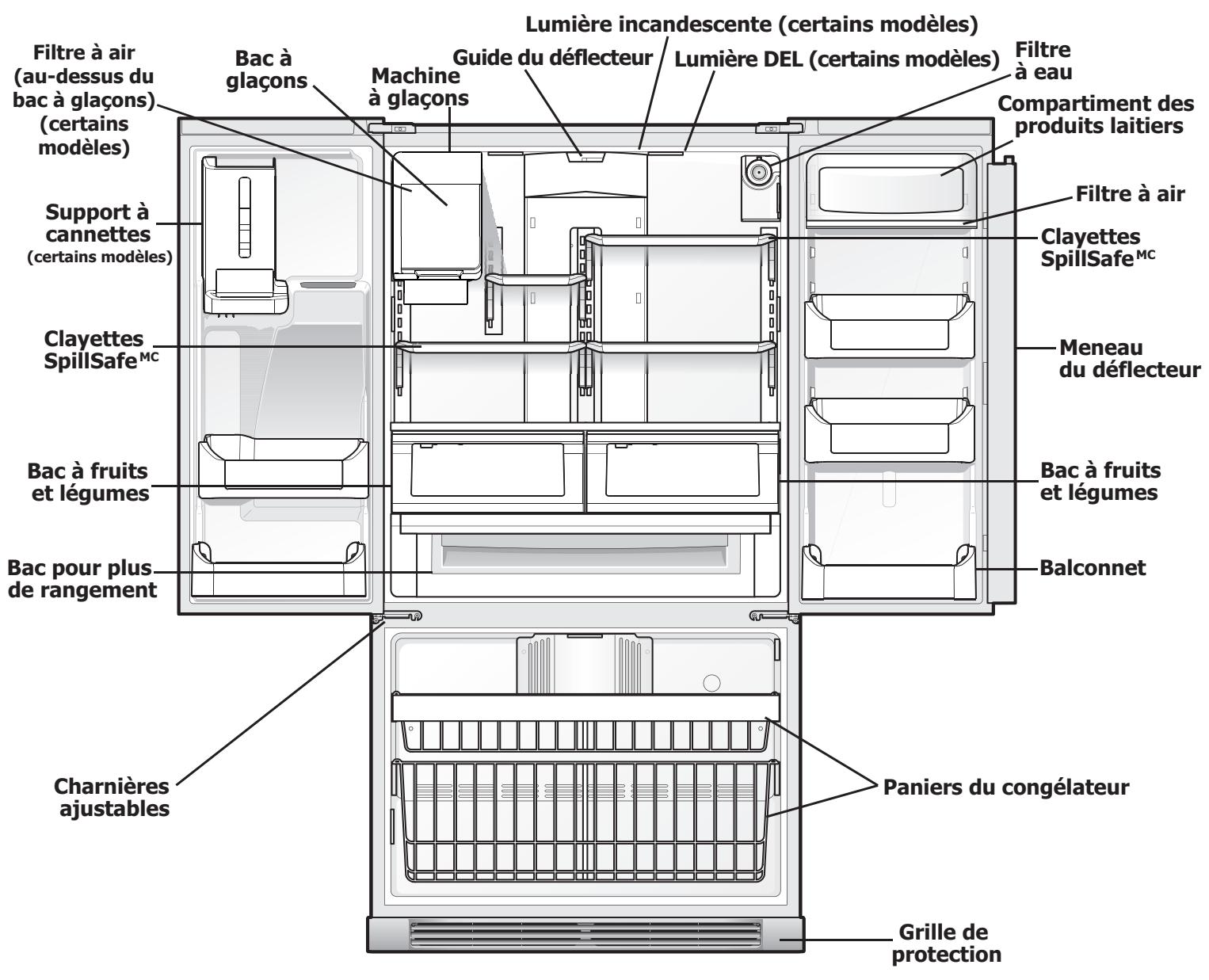

Aperçu des caractéristiques 4

Installation 5

Instructions pour le retrait des portes 9

Installation des poignées de porte 11

Raccordement de l'alimentation en eau 13

Commands. 14

Distributeur automatique d'eau et de glaçons......17

Caractéristiques dérangement 19

Conserver les alimentés et économiser de l'énergie....23

Bruits et éléments visuels d'un fonctionnement

normal 24

Remplacement du filtre 25

Entretien et nettoyage 28

Avant de faire appel au service après-vente 31

Garantie des gros appareils électroménagers......33

Veuillez lire ces instructions au complet avant d'utiliser le réfrigérateur.

Pour votre sécurité

• NE PAS entreposer ou utiliser d'essence ou autre liquide inflammable à proximité de cet appareil ou de tout autre électroménager. Lire les étiquettes du produit concernant les avertissements d'inflammabilité et autres dangers.
• NE PAS faire fonctionner le réfrigérateur en présence de vapeurs explosives.
• Éviter tout contact avec toutes les pièces mobiles de la machine à glaçons automatique.
• Enlever toutes les agrafes du carton. Les agrafes peuvent causer de graves coupures et endommager les finitions si elles entrent en contact avec d'autres appareils électroménagers ou meubles.

Définitions

Voici le symbole d'alerte de sécurité. Il sert à vous mettre en garde contre les risques potentiels de blessures corporelles. Respectez toutes les consignes de sécurité qui suivent ce symbole afin d'éviter les blessures ou la mort.

DANGER

La mention DANGER indique un danger imminent qui causera la mort ou des blessures graves s'il n'est pas évité.

La mention AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures graves, voire la mort.

Attention

La mention ATTENTION signale la présence d'une situation potentiellement dangereuse qui, si elle n'est pas évitée, est susceptible de causer des blessures mineures ou moyennement graves.

Important

La mention IMPORTANT indique des renseignements importants relatifs à l'installation, au fonctionnement ou à l'entretien. Toutefois, ceux-ci n'impliquent aucune notion de danger.

Portes

Les poignées sont solidement fixées. La porte se ferme hermétiquement sur la caisse de tous les côtés. La porte du congélateur est de niveau sur toute sa partie supérieure.

Mise à niveau

Le réfrigérateur est de niveau d'un côté à l'autre et incliné de 6 mm (1/4 po) de l'avant vers l'arrière. La grille de protection est correctement fixée au réfrigérateur. Les quatre coins de la caisse reposent fermement sur le plancher.

Alimentation en électricité

Le système électrique de la maison est sous tension. Le réfrigérateur est branché.

Machine à glaçons

Le système d'alimentation en eau est raccordé au réfrigérateur. Il n'y a aucune fuite au niveau des raccords - à vérifier de nouveau après 24 heures. La machine à glaçons est en fonction. Le distributeur d'eau et de glaçons fonctionne correctement.

Vérifications finales

Le matériel d'expédition a été enlevé - Les températures pour les alimentés frais et le conGPLateur sont réglées L'humidité pour les fruits et légumes est régée La carte d'enregistrement a été envoyée

Sécurité des enfants

Détruire ou recycler le carton, les sacs de plastique et tout autre matériel d'emballage externe immédiatement après avoir déballé le réfrigérateur. Les enfants ne devraient JAMAIS jouer avec ces articles. Les cartons recouverts de tapis, de couvre-lits, de feuilles de plastique ou de pellicule étirable peuvent se transformer en chambres hermétiques et rapidement provoquer une suffocation.

Dangers d'enfermement des enfants

Les risques d'enfermement et de suffocation des enfants constituent un problème dont il faut sérieusement tenir compte. Les réfrigerateurs et les congélateurs abandonnés ou mis au rebut restent dangereux, même si ce n'est « que pour quelques jours ». Si vous désirez vous défaire de votre réfrigerateur ou congélateur, veuillez suivre les instructions ci-dessous afin d'aider à prévenir les accidents.

Mise au rebut appropriée des réfrigérateurs et des congélateurs

Nous encourageons fortement les méthodes responsables de recyclage et de mise au rebut des appareils électroménagers. Vérifiez auprès de votre entreprise de services publics ou visitez le site www.recyclemyoldfridge.com pour de plus amples renseignements sur la manière de recycler votre vieux réfrigérateur.

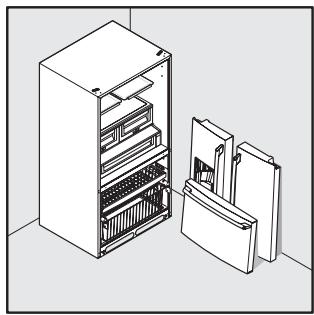

Avant de mettre au rebut votre vieux réfrigérateur ou congélateur :

• Enlevez les portes.
• Laissez les clayettes en place pour que les enfants ne puissent pas grimper facilement à l'intérieur.
• Faites retirer le fluide frigorigène par un technicien en entretien et en réparation qualifié.

Avertissement

Vous devez satisfaire les mécanismes de sécurité de la vente réfrigerateur fonctionnement correctement.

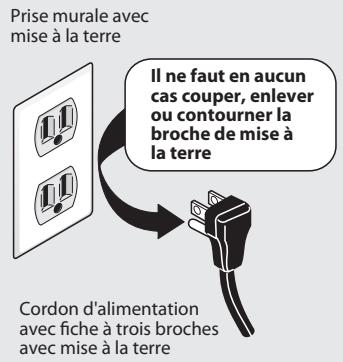

Information au sujet de l'électricité

• Le réfrigérateur doit être branché dans sa propre prise électrique de 115 V, 60 Hz et 15 A, CA uniquement. Le cordon d'alimentation de l'appareil est muni d'une fiche à trois broches avec mise à la terre pour vous protéger contre les chocs électriques. Cette fiche doit être branchée directement dans une prise à trois broches avec mise à la terre. La prise murale doit être installée conformément aux codes et règlements locaux. Consultez un électricien qualifié. Évitez de brancher le réfrigérateur à un circuit muni d'un disjoncteur de fuite à la terre (GFI).

N'utilisez pas de rallonge électrique ou de fiche d'adaptation.

• Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien en entretien et réparation autorisé afin d'éviter tout accident.
• Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Tenez toujours la fiche fermement en la tirant en ligne droite pour la retirer de la prise afin d'éviter d'endommager le cordon.
• Pour éviter les chocs électriques, débranchez le réfrigérateur avant de le nettoyer ou de remplacer une ampoule.
• Une tension variant de 10% ou plus risque de nuire au rendement de votre réfrigérateur. Le fait de faire fonctionner le réfrigerateur avec une alimentation insuffisante peut endommager le compresseur. Un tel dommage n'est pas couvert par votre garantie.
• Ne branchez pas l'appareil dans une prise commandée par un interrupteur mural ou un cordon de tirage pour éviter que le réfrigerateur ne soit accidentellement mis hors tension.

Important

Voulez arrêter le système de refroidissement de votre réfrigérateur en maintenant enfoncé pendant 3 secondes le bouton On/Off (marche-arrêt) situé sur le côté du panneau de commande de température. Ceci ne coupe pas l'alimentation de l'ampoule ni des autres composants électriques. Pour couper l'alimentation de votre réfrigérateur, vous devez débrancher le cordon d'alimentation de la prise murale.

Attention

Pour éviter les blessures et les dommages, manipulez les tablettes en verre trempé avec précaution. Ces tablettes peuvent se briser subitement si elles sont craquelées, égratignées ou exposées à des changements brusques de température.

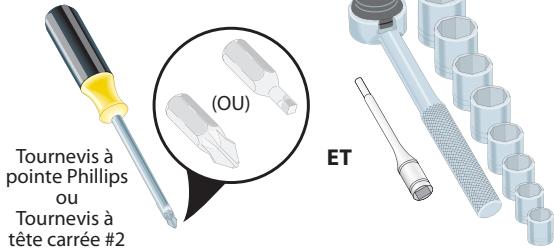

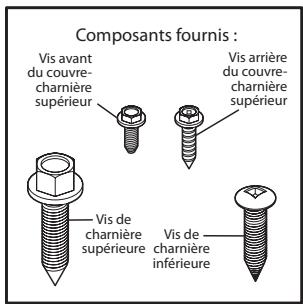

Outils nécessaires

Vous aurez besoin des outils suivants :

Outils nécessaires : ET

Clé polygonale de 3/8"

Ce Guide d'utilisation et d'entretien vous offre des instructions générales d'installation et de fonctionnement relatives à votre modèle. Nous vous recommandons de faire appel à un sous-contractant professionnel de service ou de cuisine pour installer votre réfrigérateur. Utilisez le réfrigérateur uniquement selon les instructions générées dans ce Guide d'utilisation et d'entretien. Avant de mettre le réfrigérateur en marche, suivez ces premières étapes importantes.

Emplacement

• Choisissez un emplacement près d'une prise électrique mise à la terre, sans disjoncteur de fuite de terre. N'utilisez pas de rallonge électrique ou de fiche d'adaptation.
• Si possible, placez le réfrigerateur à l'abri de la lumière directe du soleil, et loin de la cuisinière, du lave-vaiselle et de toute autre source de chaleur.
• Le réfrigerateur doit être installé sur un plancher qui est de niveau et assez solide pour supporter un réfrigerateur plein.
• Pour les modèles équipés d'une machine à glaçons automatique, prenez en considération l'alimentation en eau.

Attention

N'installez pas le réfrigerateur à un endroit où la température pourrait descendre en dessous de 13°C (55 °F) ou s'élever à plus de 43°C (110 °F). Le compresseur ne pourrait pas maintenir des températures appropriées à l'intérieur du réfrigerateur.

N'obstruez pas la grille de protection située à l'avant de votre réfrigerateur. Une circulation d'air suffisante est essentielle pour le bon fonctionnement de votre réfrigerateur.

Installation

• Prévoyez les dégagements suivants pour une installation plus facile, une circulation d'air appropriée et pour la tuyauterie et les raccordements électriques :

Côtés et dessus 9,5 mm (3/8 po)

Arrière 25,4 mm (1 po)

Remarque

Si votre réfrigerateur est placé de façon à ce que le côté des charnières soit contre le mur, prévoyez un espace additionnel permettant à la porte de s'ouvrir davantage.

Remarque

Les portes du réfrigerateur sont conçues pour se fermer seules lorsque leur ouverture est de 20 degrés ou moins.

Votre réfrigerateur doit être placé près d'un comptoir de manière à vous permettre d'y déposer facilement les aliments. Pour vous permettre d'utiliser les tiroirs du réfrigerateur et les paniers du congélateur de façon optimale, le réfrigerateur doit être positionné de sorte que les deux puissent s'ouvrir complètement.

Remarque

NE PAS enlever la vis centrale du tiroir du congélateur. Cet ajustement est fait en usine.

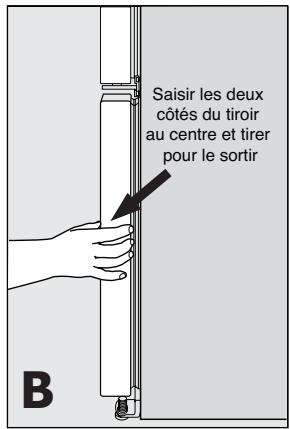

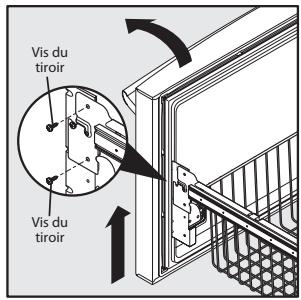

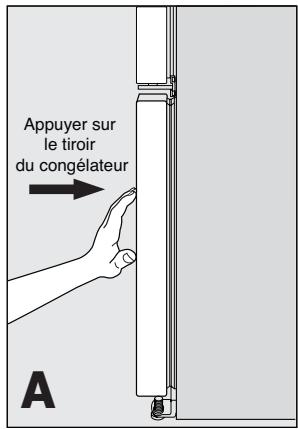

Pour niveler le tiroir de congélateur :

1 Vérifiez le joint d'étanchéité autour du tiroir du congélateur (en haut, en bas et sur les côtes). 2 Si le joint n'est pas étanche, ouvrez le tiroir et dévissez légèrement les quatre (4) vis du tiroir (deux (2) de chaque côté) pour permettre au tiroir de pivoter.

3 Fermez le tiroir et vérifiez de nouveau l'étanchéité du joint (A). Ouvrez le tiroir en le tirant par les côtes, au centre du tiroir (B). Faites attention à ne pas faire faire une rotation au tiroir.

4 Serrez bien les quatre (4) vis du tiroir. 5 Vérifiez de nouveau les joints d'étanchéité. 6 Installez la grille de protection en l'ajustant en place.

Mise à niveau du réfrigérateur et ajustement des portes (si nécessaire)

Directives pour le positionnement final de votre réfrigérateur :

• Les quatre coins de la caisse doivent reposer fermement sur le plancher.
• Les côtés doivent être inclinés de 6mm (1/4 po) de l'avant à l'arrière (pour s'assurer que les portes se ferment hermétiquement et correctement).
• Les portes doivent être alignées et de niveau.

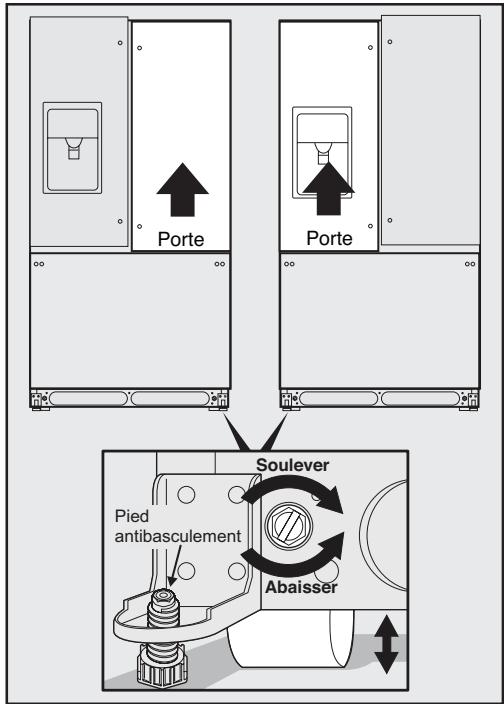

Permettre à niveau la caisse à l'aide des roulettes avant:

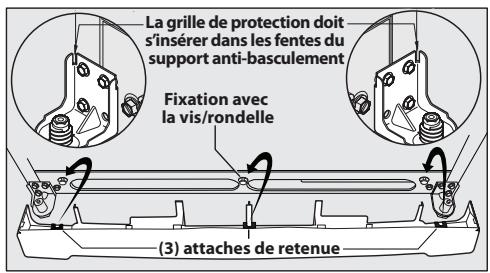

1 Ouvrez le tiroir du congélateur. Soulevez la grille de protection et tirez-la doucement vers l'avant (voir l'illustration).

2 Vous pouvez soulever ou abaisser chacune des portes. Utilisez une clé à douille de 3/8 de pouce pour tourner les vis de réglage (une de chaque côté).

Pour soulever : tournez la vis de réglage vers la droite.

Pour abaisser : tournez la vis de réglage vers la gauche.

3 Assurez-vous que les deux portes ne doivent aucune obstruction, que les joints d'étanchéité sont en contact avec la caisse des quatre côtés et que la caisse est stable. 4 Lorsque l'appareil est de niveau, abaissez la patte antibasculement jusqu'à ce qu'elle touche au sol.

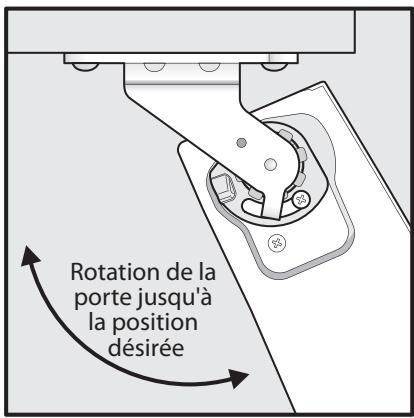

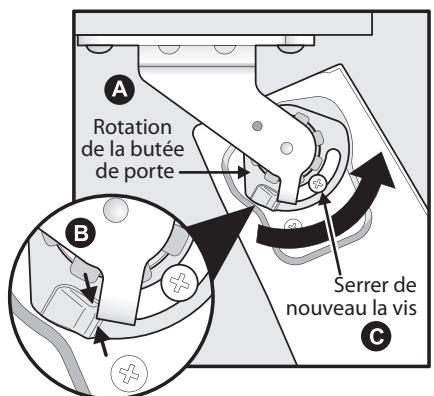

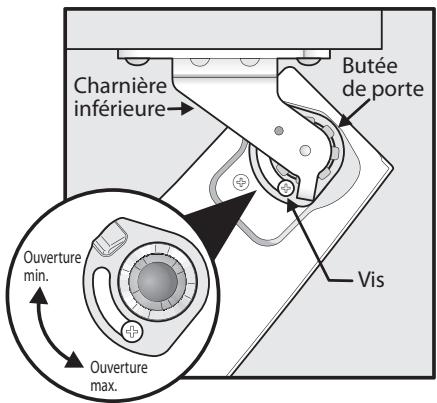

Pour ajuster la butée de porte :

La butée de porte s'ajuste pour permettre une ouverture entre 85 et 145 degrés.

Remarque

Illustration avec vue à partir du bas de la porte du réfrigérateur.

Butée de porte réglable

1 Ouvrez la porte pour avoir accès à la vis. 2 Desserrez la vis. 3 Ajustez la porte à l'emplacement désiré.

Porte ajustable

4 Pivotez la butée de porte jusqu'à ce qu'elle soit en contact avec la charnière inférieure.

5 Serrer de nouveau la vis.

Serrer de nouveau la vis

6 Assurez-vous que la porte s'arrête à l'emplacement désiré avant de reprendre une utilisation normale.

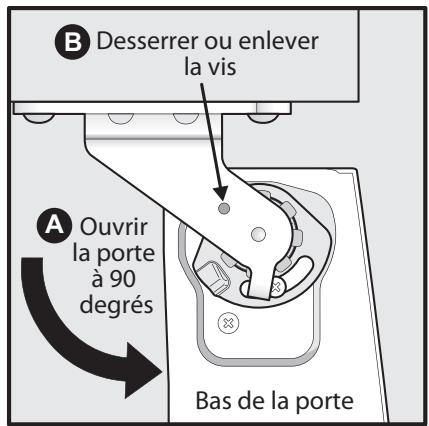

Pour permettre de niveau les portes à l'aide de la charnière inférieure ajustable (certaines modes)

1. Enlevez tous les aliments des compartiments de la porte que vous ajustez. 2. Ouvrez les portes à 90 degrés. 3. Desserrer ou enlevez la vis.

Desserrez/Enlevez la vis

Remarque

La charnière ajustable devrait être utilisée uniquement après que les portes aient été mises à niveau avec les roulettes.

Installation

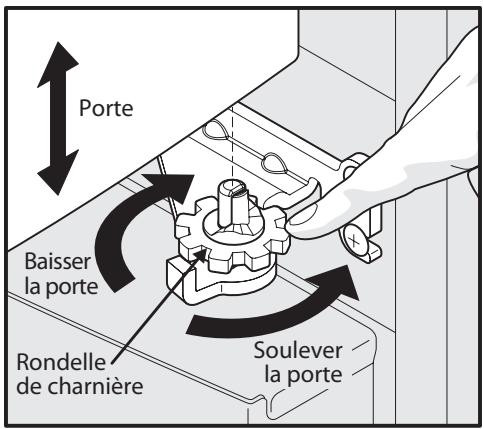

4 Soulevez la porte tandis que vous ajustez la rondelle. Pour soulever la porte, pivotez la rondelle vers la droite (lorsque vue d'en bas). Pour abaisser la porte, pivotez la rondelle vers la gauche (lorsque vue d'en bas).

Pour soulever/abaisser la porte

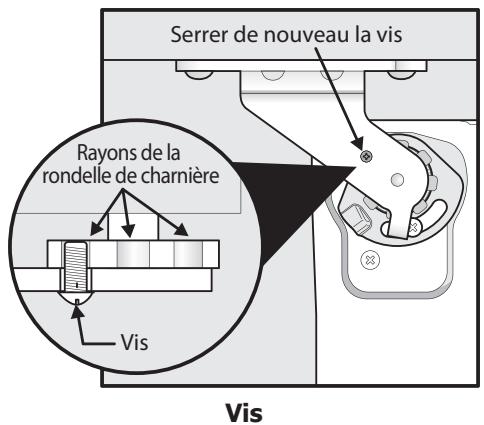

5 Serrez de nouveau la vis en vous assurant qu'elle se trouve entre les rayons de la rondelle ajustée. La vis ne doit pas être serrée. Il faut simplement la inserer pour qu'elle ne dépasse pas de la charnière.

Remarque

Si, après avoir ajusté les portes plus haut, la porte émet un bruit sec ou un clic, enlevez la vis et remplacez-la avec la plus longue vis qui est fournie dans la trousse pour la poignée.

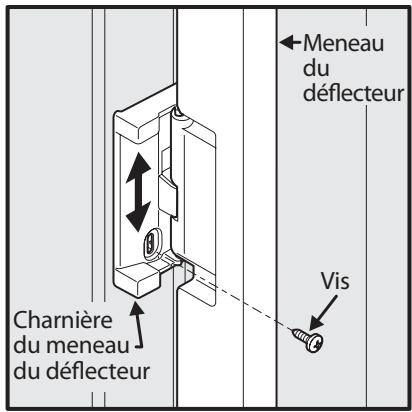

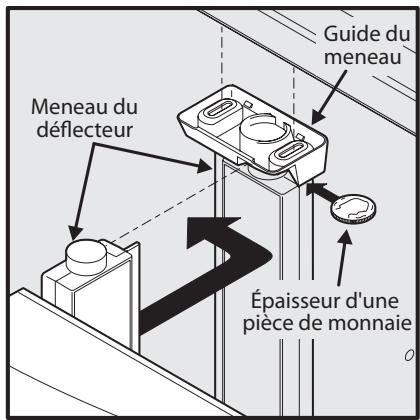

Pour ajuster le meneau du déflecteur :

1 Desserrez la vis située sur la charnière du meneau du déflecteur.

Ajuster la vis du meneau du déflecteur

2 Pour ajuster la hauteur du meneau du déflecteur. Pour une bonne connexion avec le guide du meneau du déflecteur, il doit y avoir une séparation de l'épaisseur d'une pièce de monnaie (1,5 mm ou 0,060 po) entre le guide et le meneau du déflecteur.

Ajuster la hauteur du meneau du déflecteur

3 Serrer de nouveau la vis.

Passer par des endroits étroits

Si votre réfrigérateur ne passe pas dans l'entrée, vous pouvez enlever les portes. Vérifiez d'abord en mesurant l'entrée.

Pour vous préparer à enlever les portes :

1 Assurez-vous que le cordon d'alimentation est débranché de la prise de courant. 2 Ouvrez le tiroir du congélateur et enlevez la grille de protection (voir la section « Installation »). 3 Enlevez tous les aliments des clayettes de porte et fermez les portes.

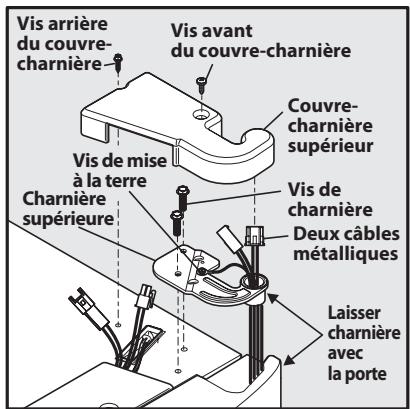

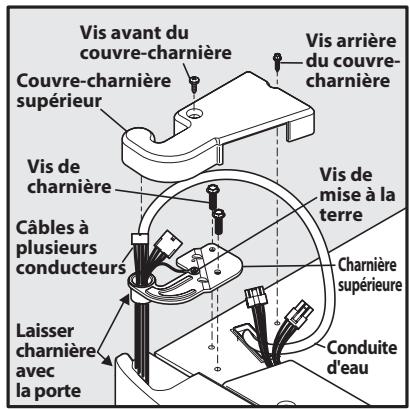

Pour enlever les couvre-chemières supérieurs :

1. Enlevez les deux (2) vis de chaque couvercle qui recouvre les charnières de la porte supérieure. 2. Levez l'intérieur du couvre-chemière et basculez-le vers l'arrière.

Remarque

NE PAS retirer la vis de borne de terre de la charnière.

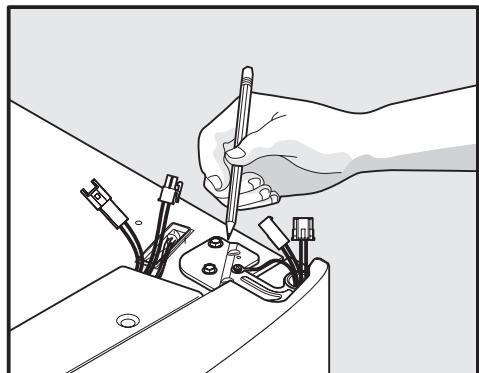

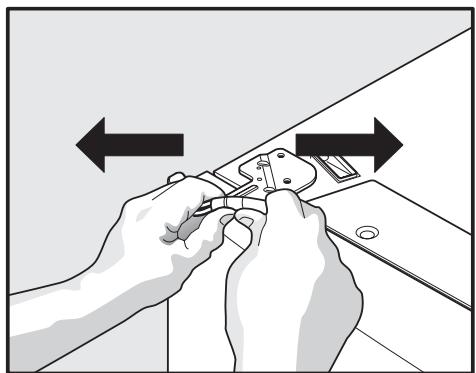

Pour enlever les portes du réfrigérateur :

1 Faites un trait léger autour des charnières supérieures de la porte avec un crayon. Ceci facilitera la réinstallation.

2 Débranchez le faisceau en émpaignant fermement les deux côtés du connecteur, appuyez sur la clenche et démontez. Enlevez les deux (2) vis de la charnière supérieure. Soulevez la porte hors de la charnière inférieure et mettez-la de côté.

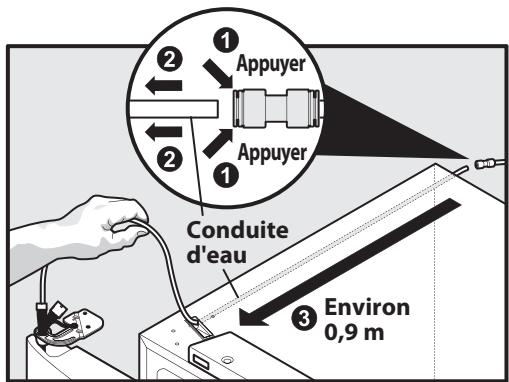

3 Débranchez le tube d'eau du connecteur situé en arrière du réfrigérateur et tirez le tube vers l'avant de l'appareil. Le connecteur se déclenche lorsque vous poussez vers l'intérieur sur le manchon extérieur tout en poussant le tube vers le connecteur. Puis, en continuant de tenir le manchon, tirez le tube dans une autre direction.

Remarque

La longueur du tube d'eau que vous tirerez de l'arrière du réfrigerateur sera d'environ 0,9 m (3 pi).

4 Dévissez les trois (3) vis de la charnière inférieure et de la charnière si nécessaire.

Pour réinstaller la porte de droite, inversez les étapes ci-dessus.

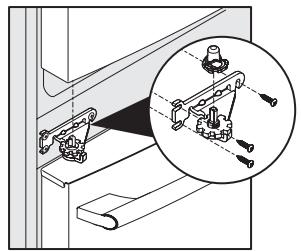

Pour enlever la charnière inférieure

Une fois les deux portes en place, assurez-vous qu'elles sont bien alignées et de niveau (veuillez voir la section « Installation » pour plus de détails), et replacez le couvre-charnière supérieur.

Attention

Assurez-vous que les portes sont mises de côté de façon sécuritaire afin d'éviter qu'elles tombent et causent des blessures corporelles ou des dommages aux portes ou aux poignées.

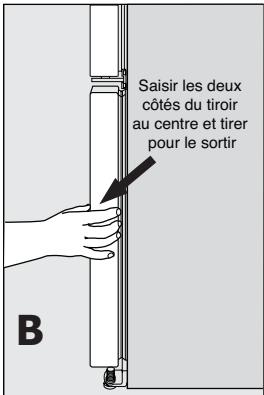

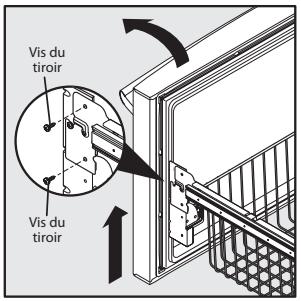

Enlever le tiroir du congélateur

1. Ouvrez le tiroir du congélateur. 2. Enlevez les vis du tiroir sur les côtés droit et gauche (deux (2) vis de chaque côté).

Remarque

NE PAS enlever la vis centrale du tiroir du congélateur. Cet ajustement est fait en usine.

Attention

Le tiroir est lourd. Soyez prudent lorsque vous le soulevez.

3 Soulevez d'abord le tiroir vers le haut puis vers l'extérieur pour l'enlever.

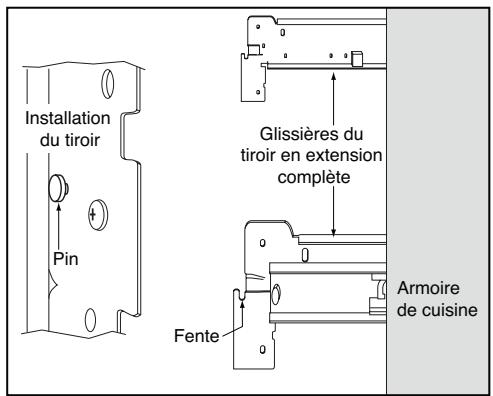

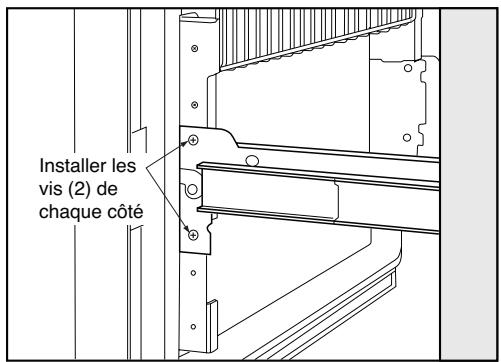

Installer le tiroir du congélateur

1 Après avoir retiré les glissières du bas, déposez le tiroir sur les supports de glissière en vous assurant que les tiges de chaque côté soient complètement insérées dans les fentes de chaque côté.

2 Replacez les quatre (4) vis de tiroir (deux (2) de chaque côté), serrez bien, et fermez le tiroir (C).

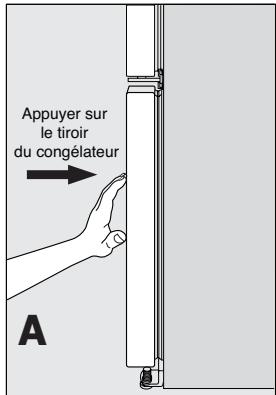

3 Vérifiez le joint d'étanchéité autour du tiroir du congélateur (en haut, en bas et sur les côtes). 4 Si le joint n'est pas étanche, ouvrez le tiroir et dévissez légèrement les quatre (4) vis du tiroir (deux (2) de chaque côté) pour permettre au tiroir de pivoter. 5 Fermez le tiroir et vérifiez de nouveau l'étanchéité du joint (A). Ouvrez le tiroir en le tirant par les côtes, au centre du tiroir (B). Faites attention à ne pas faire faire une rotation au tiroir.

6 Serrez bien les quatre (4) vis du tiroir. 7 Vérifiez à nouveau le joint d'étanchéité. 8 Installez la grille de protection en l'ajustant en place.

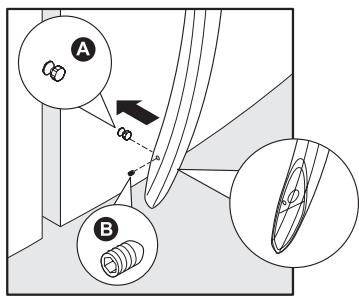

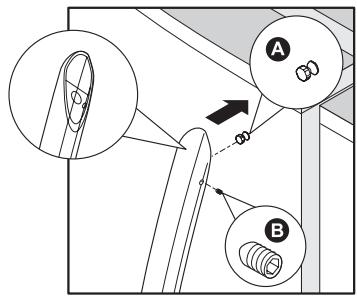

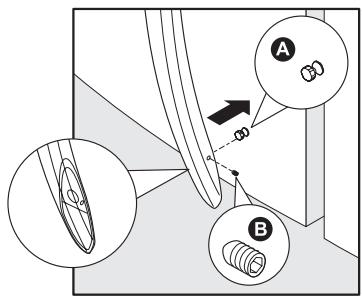

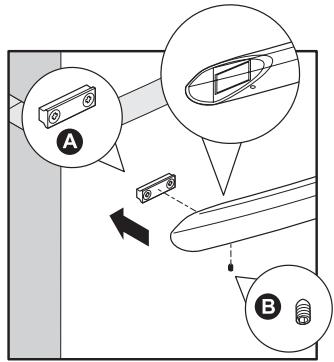

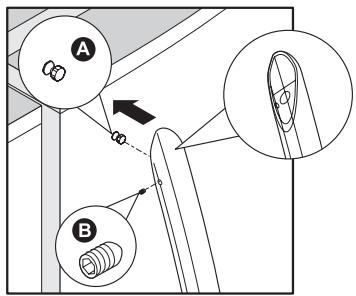

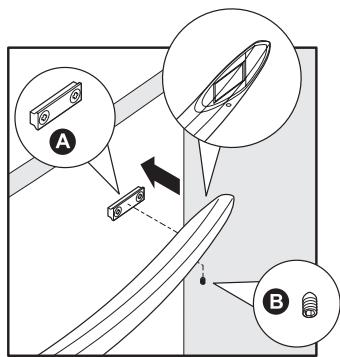

Assembler la poignée de porte du modèle gallery ^MD de frigidaire

1 Retirez les poignées du carton ou autre emballage protecteur. 2 Placez les embouts de la poignée de la section réfrigérateur par-dessus les boulons avec épalement supérieur et inférieur (A) qui sont déjà pré-installés et fixes dans la porte en vous assurant que les trous pour les vis soient tournés vers la porte opposée. 3 Tout en tenant la poignée fermement contre la porte, vissez les vis Allen supérieure et inférieure (B) avec la clé Allen qui est fournie. 4 Répétez les étapes 2 et 3 pour installer la poignée opposée. Assurez-vous que les trous soient tournés vers la première porte. 5 Placez le bout de la poignée du congélateur par-dessus les fixations pré-installées de la porte, en vous assurant que les trous pour les vis soient orientés vers le bas. 6 En appuyant fermement la poignée contre la porte, vissez partiellement la vis Allen de l'extrémité droite (B) en vous servant de la clé Allen qui vous a été fournie jusqu'à ce qu'il n'y ait plus d'espace entre la poignée et la porte. 7 En maintenant toujours la poignée fermement contre la porte, vissez à fond la vis Allen de l'extrémité gauche (B) avec la clé Allen fournie. 8 Revenez à la vis Allen de l'extrémité droite (B) et vissez-la à fond avec la clé Allen fournie.

Remarque

Toutes les vis doivent être visées à fond pour que chaque vis soit légèrement en-deçà de la surface de la poignée. Les poignées doivent être fixées solidément aux portes du réfrigerateur et du congélateur en ne laissant aucun espace. Pour faciliter l'installation, ouvre la porte opposée avant de visser les vis de la poignée.

Il est possible qu'avec le temps ou si elles ont été mal installées, les vis des poignées se desserrent. Si c'est le cas, resserrez les vis des poignées.

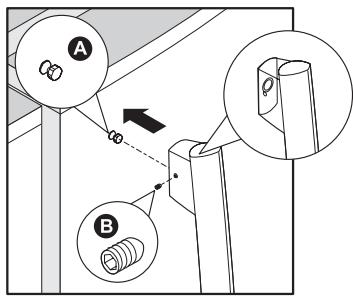

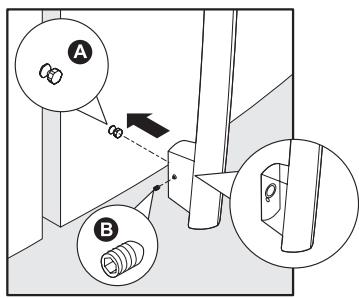

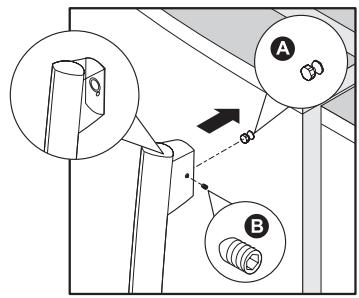

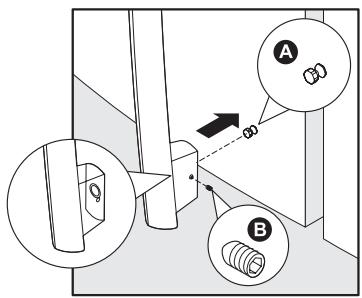

Assembler les poignées du réfrigérateur

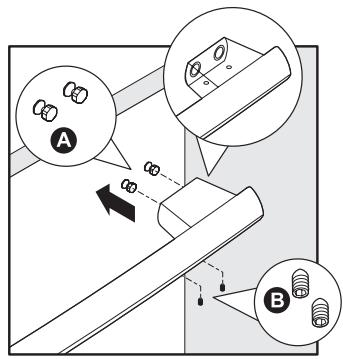

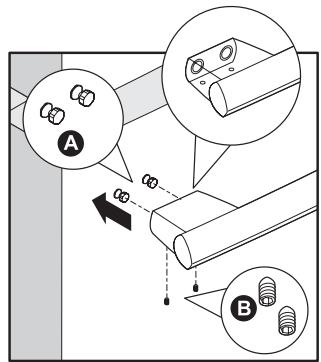

Assembler la poignée du congélateur

Assembler la poignée de porte du modèle professional MD de frigidaire

1 Retirez les poignées du carton ou autre emballage protecteur. 2 Placez les embouts de la poignée de la section réfrigérateur par-dessus les boulons avec épalement supérieur et inférieur (A) qui sont déjà pré-installés et fixes dans la porte en vous assurant que les trous pour les vis soient tournés vers la porte opposée. 3 Tout en tenant la poignée fermement contre la porte, vissez les vis Allen supérieure et inférieure (B) avec la clé Allen qui est fournie. 4 Répétez les étapes 2 et 3 pour installer la poignée opposée. Assurez-vous que les trous soient tournés vers la première porte. 5 Placez le bout de la poignée du congélateur par-dessus les fixations pré-installées de la porte, en vous assurant que les trous pour les vis soient orientés vers le bas. 6 En appuyant fermement la poignée contre la porte, vissez partiellement la vis Allen de l'extrémité droite (B) à l'aide de la clé Allen fournie jusqu'à ce qu'il n'y ait plus d'espace entre la poignée et la porte. 7 En maintenant toujours la poignée fermement contre la porte, vissez à fond la vis Allen (B) avec la clé Allen fournie. 8 Revenez à la vis Allen de l'extrémité droite (B) et vissez-la à fond avec la clé Allen fournie. 9 Vissez à fond les vis Allen intérieures.

Remarque

Toutes les vis doivent être visées à fond pour que chaque vis soit légèrement en-deçà de la surface de la poignée. Les poignées doivent être fixées solidement aux portes du réfrigerateur et du congélateur en ne laissant aucun espace. Pour faciliter l'installation, ouvre la porte opposée avant de visser les vis de la poignée.

Il est possible qu'avec le temps ou si elles ont été mal installées, les vis des poignées se desserrent. Si c'est le cas, resserrez les vis des poignées.

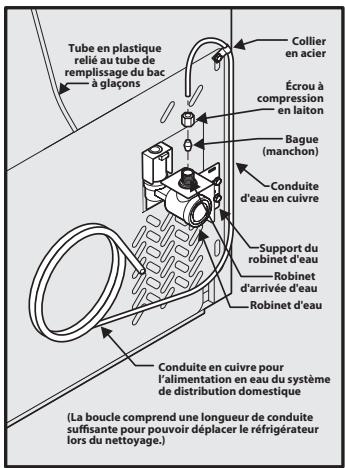

Avertissement

Pour éviter des décharges électriques susceptibles de causer la mort ou des lésions corporelles graves, débranchez le cordon d'alimentation du réfrigérateur avant de raccorder la conduite d'alimentation en eau au réfrigérateur.

Pour éviter des dommages matériels :

• Nous recommandons d'utiliser des tubes tressés en cuivre ou en acier inoxydable pour l'alimentation en eau. Les tubes d'alimentation en eau en plastique de 1/4 po ne sont pas recommandés. Les tubes en plastique augmentent grandement le risque de fuites d'eau et le fabricant ne sera pas responsable des dommages causés dans le cas où des tubes en plastique sont utilisés pour la conduite d'alimentation.
• N'installez pas de tube d'alimentation en eau dans des endroits exposés au gel.
• Les produits chimiques provenant d'un adoucisseur d'eau défectueux peuvent endommager la machine à glaçons. Si la machine à glaçons est raccordée à de l'eau adoucie, assurez-vous que l'adoucisseur fait l'objet d'un entretien régulier et qu'il fonctionne correctement.

Important

Assurez-vous que les raccordements de la conduite d'alimentation en eau soient conformes aux codes de plomberie locaux.

Avant de raccorder la conduite d'alimentation en eau, vous aurez besoin des choses suivantes :

• Outils de base : clé réglatable, tournevis à tête plate et tournevis PhillipsMC
• Accès à une conduite d'alimentation en eau froide dans la maison dont la pression d'eau se situe entre 206,9 et 689,5 kPa (30 et 100 lb/po²).
• Une conduite d'alimentation en eau en cuivre ou en acier inoxydable de 6,4 mm (1/4 po) de diamètre extérieur. Pour déterminer la longueur de tube requise, mesurez la distance comprise entre l'entrée du robinet de la machine à glaçons en arrêté du réfrigerateur et votre tuyau d'eau froide. Ajoutez ensuite 2,1 mètres (7 pi) pour que vous puissiez déplacer le réfrigerateur pour le nettoyage (tel qu'illustré).
• Un robinet d'arrêt pour raccorder la conduite d'alimentation en eau au réseau d'alimentation en eau domestique. N'utilise PAS de robinet d'arrêt de type autopercé.
• Un écrou de compression et une bague d'extrémité (manchon) pour raccorder la conduite d'alimentation en eau en cuivre au robinet d'entrée de la machine à glaçons.

Remarque

Vérifiez auprès des autorités de construction locales pour obtenir des recommandations quant aux conduites d'eau et matériels connexes avant d'installer votre nouveau réfrigérateur. Selon les codes de construction locaux/provinciaux, Frigidaire commande, pour les maisons où il y a déjà un robinet, sa trousse de conduite d'eau Smart ChoiceMD 5305513409 (avec conduite d'eau en acier inoxydable de 1,8 m (6 pi)). Pour les maisons ne disposant pas déjà d'un robinet, Frigidaire commande sa trousse de conduite d'eau SmartChoiceMD 5305510264 (avec conduite d'eau en cuivre de 6 m (20 pi) comptant un robinet-vanne à étrier autotaraudeur). Veuillez vous référer au site www.frigidaire.com/store pour de plus amples renseignements.

Pour raccorder la conduite d'alimentation en eau au robinet d'entrée de la machine à glaçons

1. Débranchez le réfrigérateur de sa source d'alimentation électrique.
2. Placez l'extrémité de la conduite d'alimentation en eau dans l'évier ou dans un seau. Ouvrez l'alimentation en eau et vidangez la conduite d'alimentation jusqu'à ce que l'eau soit claire. Fermez l'alimentation en eau au niveau du robinet d'arrêt.
3. Enlevez le capuchon en plastique de l'entrée du robinet de prise d'eau et jetez le capuchon.
4. Si vous utilisez des tubes en cuivre - Glissez l'écrou de compression en cuivre, puis la bague d'extrémité (manchon) sur la conduite d'alimentation en eau. Poussez la conduite d'alimentation en eau dans l'entrée du robinet d'arrivée d'eau aussi loin que possible (6,4 mm / 1/4 po). Glissez la bague d'extrémité (manchon) dans l'entrée du robinet et serrez l'écrou de compression à la main dans le robinet. Serrez d'un autre demi-tour avec une clé; NE PAS serrer trop fort. Voir Figure 1.

Si vous utilisez des tubes en acier inoxydable - L'écrou et la bague d'extrémité sont déjà assemblés sur le tube. Gillesz l'écrou de compression sur le robinet d'entrée et serrez l'écrou de compression à la main sur le robinet. Serrez d'un autre demi-tour avec une clé; NE PAS serrer trop fort. Voir Figure 2.

1. À l'aide d'un serre-joint et d'une vis, attachez la conduite d'alimentation en eau (tube en cuivre uniquement) au panneau arrière du réfrigerateur tel qu'illustré.
2. Enroulez la conduite d'alimentation en eau excédente (tube en cuivre uniquement) d'environ deux tours et demi à l'arrière du réfrigerateur tel qu'illustré, puis placez les serpentins de façon à ce qu'ils ne vibrent pas et ne s'usent pas contre une surface quelconque.
3. Ouvrez l'alimentation en eau au niveau du robinet d'arrêt et serrez tous les raccordements qui ont des fuites.
4. Raccordez le réfrigérateur à sa source électrique.

Figure 1

Figure 2

Important

Après avoir raccordé l'alimentation en eau, veuillez tirer la section « Pour amorcer le système d'alimentation en eau » pour des renseignements importants sur la façon d'amorcer un système d'alimentation en eau vide.

Le système d'alimentation en eau de votre réfrigerateur compte plusieurs conduites d'alimentation, un filtre à eau, un robinet et un réservoir d'eau. Pour que le distributeur d'eau fonctionne correctement, le système doit être complètement rempli d'eau lorsque le réfrigerateur est raccordé pour la première fois au système d'alimentation en eau domestique.

Appuyez et tenez pendant trois (3) secondes pour arreter oumettre en marche la machine à glaçons. Le fait d'arrêter la machine à glaçons déactive le distributeur de glaçons. Les fonctions « GLAÇONS » et « PILLEE » ne pourrait fonctionner quand la machine à glaçons est arrêtée.

Congélation rapide

Active une vitesse de congélation plus rapide pour congeler les aliments.

Lumière (éclairage)

On/Off (marche/arrêt)

Contrôle lock (verrouillage des commandes)

Maintenez cette touche enfoncée trois secondes pour activer ou désactiver. Cette fonction permet d'empêcher des changements non souhaités aux réglages du réfrigerateur et bloque l'utilisation du distributeur d'eau et de glaçons.

Important

Quand la machine à glaçons est arrêtée, il est préférible de transférer la glace qui s'accumule dans le bac à glaçons dans le congélateur ou de la jeter pour l'empêcher de fondre.

Appuyez sur cette touche pour afficher l'état du filtre à eau. Appuyez et tenez pendant trois (3) secondes pour réinitialiser après avoir changé le filtre.

Appuyez sur cette touche pour afficher l'état du filtre. Appuyez et tenez pendant trois (3) secondes pour réinitialiser après avoir changé le filtre.

Affichage marche/arrêt

Appuyez sur cette touche pour que s'affiche ou s'éteigne l'affichage de la température.

Power (marche/arrêt)

Appuyez sur cette touche pour passer du mode d'affichage en degrés Fahrenheit à celui en degrés Celsius, et vice-versa.

Appuyez afin de réinitialiser tous les réglages du réfrigérateur tels que la température et l'affichage de la température aux réglages par défaut tels qu'ils étaient lorsque l'appareil a quitté l'usine.

Appuyez sur cette touche trois (3) secondes pour arrêter le système de refroidissement afin de nettoyer le réfrigerateur. Cette touche permet également d'arrêter la machine à glaçons et toutes les fonctions du distributeur. L'affichage de la température indique alors OFF (hors fonction).

Votre réfrigérateur est doté d'un panneau de commande tactile. Il suffit d'effleurer le panneau de commande. Trois (3) modes de distribution sont offerts :

1 Water (eau) 2 Ice Cubes (glaçons) 3 Crushed Ice (glace pilée)

Un voyant lumineux vert sera allumé au-dessus de la caractéristique active.

Important

Le fait d'appuyer sur l'icône « power on/off » ne coupe pas l'alimentation électrique de votre réfrigérateur. Vous devez débrancher le cordon d'alimentation de la prise murale.

Régler les températures de refroidissement

1 Les flèches « ∨ » et « ∧ » sont situées près de l'affichage des températures. 2 Appuyez sur les flèches « ∨ » ou « ∧ » pour régler la température.

L'affichage de la température se met à clignoter lorsque vous appuyez pour la première fois sur la touche. Après cinq (5) secondes d'inactivité, l'afficheur émet un bip pour indiquer que la nouvelle température est réglée. Après 10 secondes, l'affichage s'arrête et revient à l'affichage de base.

Avertisseurs

Door Ajar (porte entrouverte)

Si la porte est restée ouverte pendant une longue période de temps, une alarme se déclenchera et l'indicateur porte entrouverte s'allumera sur l'interface utilisateur. Appuyez sur la touche de réinitialisation de l'alarme pour réinitialiser toutes les alarmes du système.

Température élevée

S'il y a une condition de température élevée, l'affichage de température clignotera et affichera « HI ». Après 20 minutes, l'alarme de température élevée s'allumera. Appuyez sur « alarm reset » quand vous prenez connaissance de l'alarme. La température maximale atteinte s'affichera, puis le réfrigérateur reprendra son fonctionnement normal. Tous les autres modes sont désactivés jusqu'à ce que vous indiquiez que vous avez pris connaissance de l'alerte.

Power Fail (panne d'électricité)

Si une panne d'électricité survient, l'alarme « power fail » s'illuminera. Appuyez sur « alarm reset » pour indiquer que vous avez pris connaissance de l'alarme. D'autres modes peuvent être désactivés jusqu'à ce que vous indiquiez que vous avez pris connaissance de l'alerte. Une fois l'indicateur de panne de courant éteint, le réfrigérateur reprend son fonctionnement normal. L'avertisseur de température élevée peut aussi s'allumer jusqu'à ce qu'une température de fonctionnement sécuritaire soit atteinte.

Mode shabbath

Le mode Shabbath est une caractéristique qui désactive certaines parties du réfrigérateur et ses commandes afin de permettre l'observance des rites du Shabbath hebdomadaire et autres fêtes religieuses de la communauté juive orthodoxe.

Le mode Shabbath est mis en marche ou arrêté en appuyant sur les touches « v » du congélateur et « ∧ » du réfrigerateur simultanément pendant cinq (5) secondes. L'affichage indique « Sb » lorsque le réfrigerateur est en mode Shabbath.

En mode Shabbath, l'avertisseur de température élevée

reste activé pour des raisons de santé. Si un avertisseur de température élevée se déclenche pendant ce temps, notamment en raison d'une porte entrouverte, il retentit de façon intermittente pendant environ 10 minutes. L'avertisseur s'arrête

ensuite de lui-même et l'icône rouge de température élevée s'affiche. L'icône de haute température reste affichée, même si la porte est fermée, jusqu'à ce que le mode Shabbath soit désactivé et que l'icône soit réinitialisée. Le réfrigerateur reprend son fonctionnement normal une fois la porte fermée, sans aucune violation du Shabbath ou des célébrations.

Pour obtenir de l'aide supplémentaire, des directives d'utilisation et une liste complète des modèles qui possèdent la fonction Shabbath, veuillez visiter le site http://www.star-k.org.

Remarque

En mode Shabbath, ni les voyants lumineux, ni le distributeur, ni le panneau de commande ne fonctionneront tant que le mode Shabbath ne sera pas désactivé.

Le réfrigerateur reste en mode Shabbath après la fin de la panne de courant. Il doit être désactivé en appuyant sur les boutons du panneau de commande.

Remarque

Même si vous avez activé le mode Shabbath, la machine à glaçons terminera le cycle déjà commencé. Le compartiment à glaçons demeurera froid, et de nouveaux glaçons peuvent être fabriqués à l'aide de plateaux à glaçons standard.

Interface utilisateur

Votre réfrigérateur est doté d'une interface utilisateur. Il suffit de toucher la surface de l'interface. Il n'est pas nécessaire d'appuyer fort.

Appuyez sur une icône (Water/Cube/Crush, soit « Eau/Cubes/Glace pilée ») pour activer le mode de distribution souhaité.

On/Off (marche-arrêt)

(allumer-éteindre la lumière)

verrouillage des commandes

Maintenez cette touche enfoncée durant trois (3) secondes pour activer ou désactiver. L'icône s'affichera dans la fenêtre ACL. Cette fonction permet d'empêcher que des changements non désirés ne soient apportés aux réglages du réfrigerateur et bloquent l'utilisation du distributeur d'eau et de glaçons.

options

Touchez pour afficher les options du menu. Utilisez les boutons du menu pour faire défiler vers le bas afin de régler la température du congélateur ou du réfrigérateur. Appuyez sur les boutons permettant de régler la température pour entrer la température désirée. Appuyez sur le bouton « SET » pour confirmer la nouvelle température. Appuyez sur le bouton « options » pour quitter le menu principal.

marche-arrêt

Appuyez sur cette touche trois (3) secondes pour arrêter le système de refroidissement afin de nettoyer le réfrigerateur. Cette touche permet également d'éteindre toutes les fonctions du distributeur. L'affichage de la température indique alors « OF » (hors fonction).

Important

Le fait d'appuyer sur l'icône power off (mise hors tension) ne coupe pas l'alimentation en électricité de votre réfrigérateur. Vous devez débrancher le cordon d'alimentation de la prise murale.

Attention

Pour un bon fonctionnement du distributeur, la pression de l'eau recommandée devrait être comprise entre 30 psi et 100 psi. Une pression excessive peut entraîner un mauvais fonctionnement du filtre à eau.

1 Commencez par remplir le réservoir en maintenant un verre appuyé contre la palette du distributeur d'eau. 2 Laissez le verre dans cette position jusqu'à ce que l'eau commence à sortir du distributeur. Cela peut prendre environ une minute et demie. 3 Continuez à faire couler l'eau du distributeur pendant environ quatre (4) minutes pour éliminer les impuretés du système et de la tuyauterie (en arrêtant

Remarque

Le distributeur d'eau possède un dispositif intégré qui coupe le débit d'eau après trois (3) minutes d'utilisation continue. Pour réinitialiser ce dispositif d'arrêt, relâchez simplement le levier du distributeur.

Fonctionnement et entretien de la machine à glaçons

Une fois le réfrigerateur correctement installé et refroidi plusieurs heures, la machine à glaçons peut faire des glaçons après 24 heures. La machine à glaçons remplira le bac de l'arrière. Vous devez utiliser le distributeur à glaçons pour forcer les glaçons à aller vers l'avant du bac. Vous permettrez ainsi au bac de se remplir entièrement.

Important

Votre machine à glaçons est mise en marche à l'usine, de manière à ce qu'elle fonctionne dès l'installation du réfrigerateur. Si vous ne pouvez pas brancher l'alimentation en eau, régalez l'icone Marche/Arrêt de la machine à glaçons à Arrêt et fermez le robinet d'alimentation en eau; sinon le robinet de remplissage de la machine à glaçons peut émettre un fort bruit de broutage lorsqu'il tente de fonctionner sans eau.

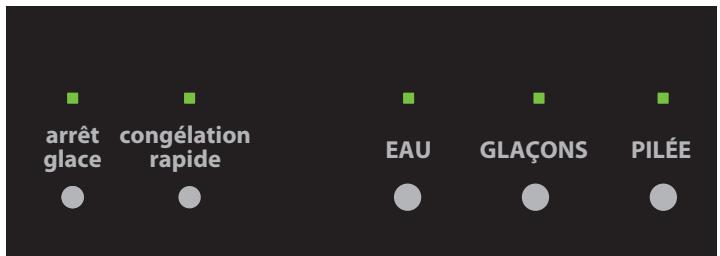

Mettre en marche et arrêter la machine à glaçons

La production de glaçons est commandée par l'icône marche/arrêt du panneau de commande. Appuyez sur l'icône « ice off » trois (3) secondes pour allumer (ON) ou éteindre (OFF) la machine à glaçons. Quand la machine à glaçons est éteinte, la lumière rouge au-dessus de l'icône est allumée.

Important

Si la machine à glaçons est éteinte, la glace qui s'y trouve va fondre dans le bac.

Important

Éteindre la machine à glaçons désactivera le distributeur de glaçons. Vous pourrez encore utiliser le distributeur d'eau.

Remarque

La machine à glaçons possède aussi un levier de signalisation intégré en plastique qui arrête automatiquement la production de glaçons lorsque le bac à glaçons est plein. Ce levier de signalisation ne devrait pas avoir été utilisé pour arrêter manuellement la machine à glaçons.

Utiliser la machine à glacons après l'installation

Avant de faire des glaçons pour la première fois, assurez-vous d'amorcer le système d'alimentation en eau. L'air dans la tuyauterie neuve peut provoquer deux (2) ou trois (3) cycles à vide avant que la machine à glaçons produise un bac à glaçons plein. De plus, si le système n'est pas « saigné », les premiers glaçons produits peuvent être colorés ou avoir un goût étrange.

Important

Il arrive parfois que la taille des glaçons dans le bac ou sortant du distributeur soit plus petite que la taille normale. Ce phénomène peut se produire pendant le fonctionnement normal de la machine à glaçons. Toutefois, si la pression d'eau n'est pas assez forte ou si le filtre doit être remplacé, la fréquence de ce type de glaçons augmentera. Quand le filtre à eau atteint la fin de sa vie utile et qu'il est de plus en plus obstrué par des particules, moins d'eau se rend jusqu'à la machine à glaçons à chacun des cycles. Rappelez-vous de changer le filtre à eau environ tous les six (6) mois. Si l'eau du robinet de votre demeure est de mauvaise qualité, il vous faudra changer le filtre plus souvent.

Comment modifier la taille des glaçons

1 Appuyez une fois sur la touche GLAÇONS pour mettre en marche la fonction des glaçons. 2 Appuyez une deuxième fois sur la touche GLAÇONS pour régler la taille des glaçons. Par défaut, les glaçons sont petits. 3 Utilisez les touches plus (+) et moins (-) pour sélectionner la taille des glaçons: petits, moyens ou gros. Appuyez une fois sur la touche plus (+) pour sélectionner des glaçons moyens. 4 Appuyez encore une fois sur la touche plus (+) pour sélectionner des gros glaçons. 5 L'écran se remettra en mode d'attente si vous sélectionné une autre fonction ou après 10 secondes d'inactivité. L'affichage continuera à afficher la fonction GLAÇONS.

Conseils pour la machine et le distributeur à glaçons

• Si votre réfrigérateur n'est pas raccordé à une alimentation en eau ou si l'alimentation en eau est fermée, désactivez la machine à glaçons en appuyant sur le commutateur « On/Off » et sur le robinet d'arrêt de l'eau pendant trois (3) secondes.
• Les bruits suivants sont normaux lorsque la machine à glaçons est en fonction :
• Moteur qui fonctionne
• Glaçon qui tombe dans le bac à glaçons
• Robinet d'eau qui s'ouvre et se ferme. Eau qui coule.
• Lors de la distribution de glaçons, vous pouvez entendre un bruit de claquement ou un click lors de l'ouverture et de la fermetre de la palette de distribution de glaçons.
• Si vous avez besoin d'une grande quantité de glaçons d'un seul coup, il est préférable de les prendre directement dans le bac à glaçons.
• Les glaçons qui restent trop longtemps dans le bac peuvent développer un goût étrange. Videz le bac à glaçons tel qu'expliqué ci-dessous.
• Quand le distributeur à glaçons fonctionne, il est normal que des petits morceaux de glace se retrouvent parmi les gros glaçons.

Attention

Si l'alimentation en eau vers votre réfrigérateur est adoucie, assurez-vous que l'adoucisseur soit entretenu ajustement. Les produits chimiques compris dans un adoucisseur d'eau peuvent endommager la machine à glaçons.

Nettoyer la machine à glaçons

Nettoyez la machine à glaçons et le bac à glaçons à intervalles réguliers, spécialement avant de partir en vacances ou de déménager.

1 Fermez la machine à glaçons. 2 Retirez le bac à glaçons en le tirant en ligne droite pour lesorting.

Retirez le bac à glaçons

3 Videz et nettoyez soigneusement le bac à glaçons avec un détergent doux. N'utilisez pas de nettoyants forts ou abrasifs. Rincez à l'eau claire. 4 Laissez le bac à glaçons sécher complètement avant de le remettre dans le congélateur. 5 Remettez le bac à glaçons en place. Mettez la machine à glaçons en marche.

Enlevez et videz le bac à glaçons si :

• Les glaçons commencent à fondre dans le bac et gèlent ensemble en raison d'une panne de courant prolongée (une heure ou plus), entraînant du coup le blocage du mécanisme du distributeur.
• Vous n'utilisez pas souvent le distributeur à glaçons. Les glaçons se soudent ensemble dans le bac à glaçons et bloquent le mécanisme du distributeur.

Enlevez le bac à glaçons et secouez-le pour délier les glaçons ou nettoyez-le tel qu'expliqué ci-dessus.

Attention

N'utilisez jamais de pic à glace ni d'autre instrument pointu pour casser la glace. Cela pourrait endommager le bac à glaçons et le mécanisme du distributeur.

Pour décoller la glace, utilisez de l'eau chaude. Avant de replacer le bac à glaçons, assurez-vous qu'il soit complètement sec.

Important

Lorsque vous enlevez ou que vous replacez le bac à glaçons, ÉVITEZ de faire tourner la vis sans fin à l'intérieur du bac. Si vous déplacez accidentellement la vis sans fin, alignez-la à nouveau en la faisant tourner de jusqu'à ce que le bac à glaçons soit bien en place par rapport au mécanisme d'entraînement (voir ci-dessous). Si la vis sans fin n'est pas correctement alignée au moment de replacer le bac à glaçons, le réfrigerateur ne produit pas de glace. La porte du réfrigerateur pourrait également mal fermer, ce qui laisserait pénétrer de l'air chaud à l'intérieur du réfrigerateur.

Réglage de la vis sans fin du bac à glaçons

Attention

Pour éviter des blessures suite à unbris, manipulez les clayettes en verre trempé avec précaution.

Remarque

Les caractéristiques peuvent varier selon le modèle.

Votre réfrigerateur comprend des clayettes en verre SpillSafe MC qui sont conçues pour recevoir et retenir les renversements accidentels.

Il est facile d'ajuster la position des clayettes dans les compartiments pour aliments frais selon vos besoins. Les clayettes ont des supports de fixation qui s'attachent aux supports avec fentes à l'arrière de chaque compartiment.

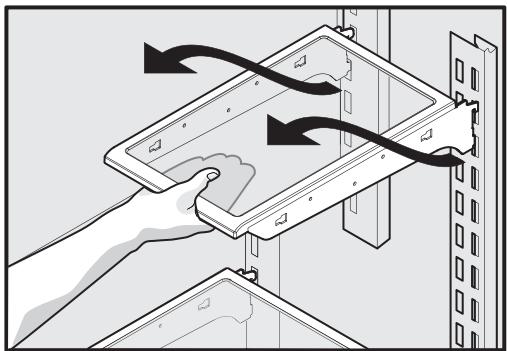

Pour changer la position d'une clayette :

1 Avant d'ajuster une clayette, enlevez tous les aliments. 2 Soulevez le bord avant et enlevez la clayette. 3 Replacez-la en insérant les crochets du support de fixation dans les fentes désirées. 4 Abaissez la clayette et verrouillez-la en place.

Caractéristiques des clayettes

Clayette SpillSafe MC pleine longueur

Clayette SpillSafe MC demi-largeur

Bacs

Votre réfrigérateur comprend une variété de bacs de rangement. Les positions de ces bacs du bas du réfrigérateur sont fixes.

Bacs à fruits et légumes

Les bacs à légumes sont conçus pour y conserver des fruits, des légumes et autres produits frais.

Ouvrir le bac à légumes

Contrôle de l'humidité des légumes

Les bacs à légumes incluent une commande à glissière pour ajuster l'humidité à l'intérieur du bac. Les légumes-feuilles se conservent moins lorsque la commande d'humidité est réglée à Humidité élevée. Les fruits frais se conservent moins lorsque la commande d'humidité est réglée à Humidité faible.

Ajuster l'humidité du bac à légumes

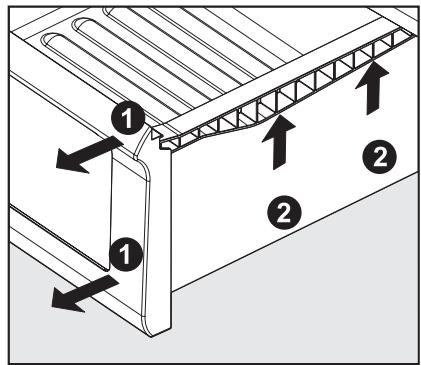

Pour enlever le bac à légumes afin de le nettoyer :

1. Tirez le tiroir jusqu'à ce qu'il bloque. 2. Soulevez légèrement l'avant et enlevez le tiroir.

Enlever le bac à légumes

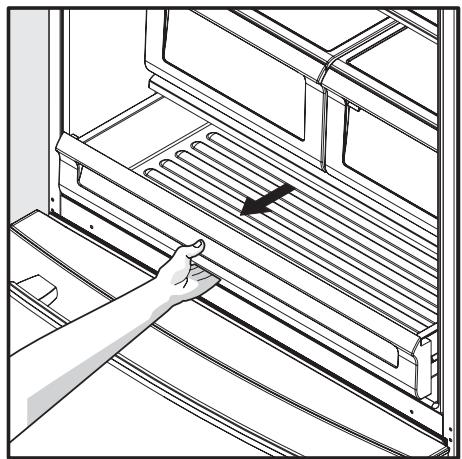

Bac « store-more MC » (pour plus de rangement)

Idéal pour le rangement des charcuteries et des fromages.

Compartiments de rangement

Les portes de votre compartiment d'aliments frais sont munies d'un système de compartiments de rangement modulaire. Tous ces compartiments s'enlèvent facilement pour le nettoyage.

Certains d'entre eux sont fixes, tandis que d'autres peuvent être ajustés selon vos besoins.

Les comportements de porte sont parfaits pour entreposer des bocaux, des bouteilles, des canettes et des boissons en grosses bouteilles. Ils permettent aussi de rapidement choisir les articles souvent utilisés.

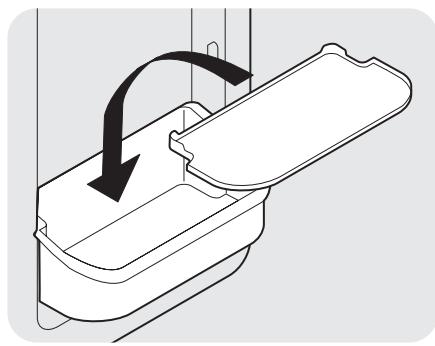

Pour changer la position d'un compartiment de porte ajustable :

1 Avant d'ajuster un compartiment, enlevez tous les aliments. 2 Agrippez le compartiment fermement avec les deux mains et soulevez-le. 3 Enlevez le compartiment. 4 Placez le compartiment un peu plus haut que la position désirée. 5 Abaissez le compartiment sur les supports jusqu'à ce qu'il verrouille en place.

6 Placez le revêtement du bac dans le bac.

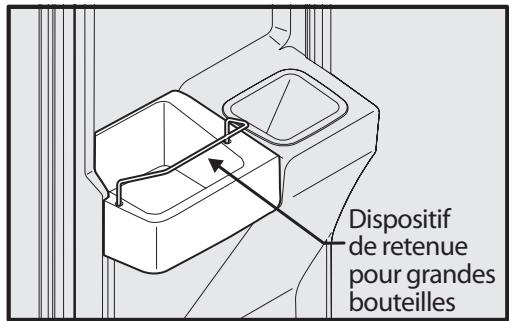

Dispositif de retenue pour grandes bouteilles

Le dispositif de retenue pour grandes bouteilles empêche les contenants de grande taille qu'il contient de tomber vers l'avant quand s'ouvre la porte du réfrigerateur. Pour l'installer, insérer les extrémités du dispositif de retenue dans les fentes.

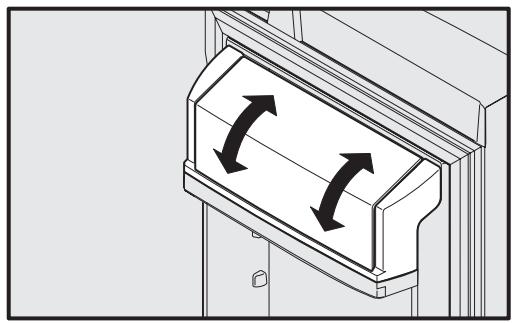

Compartiment à produits laitiers

Utilisez le compartiment à produits laitiers, situé dans le haut de la porte du réfrigérateur, pour conserver à court terme du fromage, des tartinades ou du beurre. Le compartiment à produits laitiers est conçu pour être un peu plus chaud que la zone ouverte et comprend un couvercle qui se relève et une séparation pour les produits laitiers (certains modèles).

Compartiment des produits laitiers

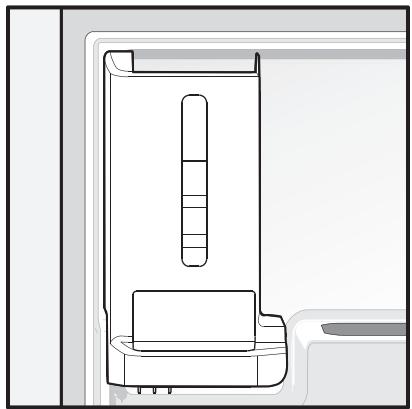

Distributeur de cannette amovible

Le distributeur de canettes peut contenir six canettes de 12 onces. Insérez les canettes dans le haut du bac et les prenez dans le bas.

Distributeur de canettes

Caractéristiques du congélateur (varie selon le modèle)

Deux paniers de congélateur

Pour enlever le panier du haut

1. Enlevez tous les articles du panier. 2. Enlevez le panier en le tirant complètement puis en le soulevant.

Enlever le panier supérieur

Pour remettre le panier, placez-le sur les attaches de retenue en vous assurant que l'avant du panier soit bien placé dans les attaches de retenue sur la barre stabilisatrice.

Remarque

Si le panier ne repose pas sur les attaches de retenue de la barre stabilisatrice, le tiroir ne fermera pas ajustement.

Pour enlever le panier du bas

1. Enlevez tous les articles du panier. 2. Enlevez le panier en le basculant vers l'avant et en le soulevant hors de ses attaches de retenue.

Enlever le panier du bas

Pour remettre le panier du bas, insérez le panier dans les attaches de retenue.

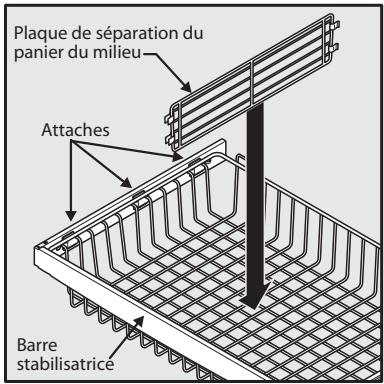

Enlever les séparateurs

Soulevez l'avant du milieu du séparateur et retirez-le.

Séparateur du panier

Characteristiques de rangement

Soulevez l'arrière du séparateur du bas et retirez-le.

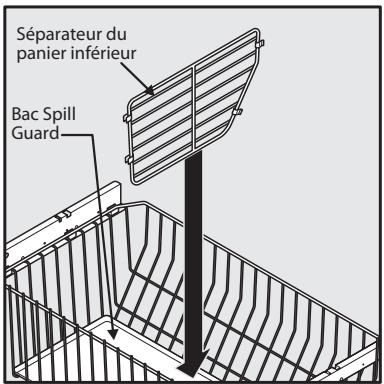

Séparateur du panier inférieur et Bac Spill Guard

Pour repositionner le séparateur pivotant (certains modèles), soulevez et glissez à l'endroit désiré. Le séparateur pivotant n'est pas conçu pour être enlevé.

Séparateur pivotant du panier inférieur (certains modèles)

Remarque

Le panier Spill Guard doit être lavé à la main dans de l'eau chaude.

Conservation d'aliments frais

• Maintenez le compartiment d'aliments frais entre 34°F et 40°F avec une température optimale de 37°F.
• Éviter de surcharger les clayettes du réfrigérateur, qui réduit la circulation d'air et qui cause un refroidissement inégal.

Fruits et légumes

• Conservez les fruits et légumes dans les bacs à légumes, où l'humidité enfermée aide à préserver la qualité des aliments plus longtemps.
• Lavez les articles et enlevez l'excès d'eau.
• Enveloppez les articles qui dégagent de fortes odeurs ou les articles dont le contenu est très humide.

Viande

• Enveloppez la viande crue et la volaille séparément et sécuritéairement afin de prévenir les fuites et la contamination d'autres produits ou surfaces.
• Utilisez le bac à charcuterie pour y ranger de la viande ou de la volaille à court terme. Toute viande qui sera conservée pendant plus de deux (2) jours devrait être congelée.

Conservation d'aliments congelés

• Maintenez le compartiment du congélateur à 0°F ou plus bas.
• Un congélateur fonctionne plus efficacement quand les 2/3 de celui-ci sont remplis.

Emballer les aliments pour les congeler

• Afin de minimiser la déshydratation et la déterioration de la qualité des aliments, utilisez du papier aluminium, de l'emballage pour congélation, des sachets pour congélation ou des contenants hermétiques. Poussez autant d'air que possible hors des emballages et fermez-les hermétiquement. L'air qui reste dans les emballages peut faire sécher les aliments, les décolorer et faire en sorte qu'ils développent un goût douteux (brûlure de congélation).
• Enveloppez les viandes fraîches et la volaille dans un emballage de congélation approprié avant de congeler.
• Ne pas congeler de nouveau de la viande complètement décongelée.

Charger le congélateur

• Avant de faire vos emplettes, activez « congélation rapide » afin de préserver les nouveaux alimentés aussitôt que possible dés vous retour.
• Activer « congélation rapide » aidera aussi votre congélateur à maintenir la température sélectionnée après avoir placé vos nouvelles emplettes avec les aliments qui y sont déjà.
• Évitez d'ajouter trop d'aliments chauds en même temps dans le congélateur. Ceci cause une surcharge pour le congélateur, ralentit la congélation et peut élever la température des aliments congelés.
• Laissez un espace entre les emballages de sorte que l'air puisse circuler librement, ce qui permet aux aliments de congeler aussi rapidement que possible.

Installation

• Placez le réfrigérateur dans la partie la plus fraîche de la pièce, à l'abri du soleil direct et loin des conduits d'air chaud ou des registres.
• Ne placez pas le réfrigérateur à côté d'appareils qui produisent de la chaleur tels une cuisinière, un four ou un lave-vaisselle. Si vous ne pouvez faire autrement, une section d'armoire ou une couche supplémentaire d'isolant entre les deux (2) appareils permettra au réfrigérateur de fonctionner de façon plus efficace.
• Mettez le réfrigérateur de niveau de sorte que les portes puissent se fermer hermétiquement.

Réglages de température

• Consultez la section « Commandes » pour des directives sur les réglages de température.

Conservation d'aliments

• Évitez de surcharger le réfrigerateur ou de bloquer les évents d'air froid. Ceci pourrait faire fonctionner le réfrigerateur plus longtemps et donc utiliser plus d'énergie.
• Couvrez les aliments et essuyez les contenants avant de les placer dans le réfrigerateur. Ceci diminue l'humidité qui s'accumule à l'intérieur de l'appareil.
• Organisez le réfrigerateur de façon à réduire les ouvertures de porte. Enlevez autant d'articles que possible en même temps et refermez immédiatement la porte.
• Ne placez pas un contenant chaud directement sur une clayette froide. N'oubliez pas qu'un changement de température aussi extrême pourrait endommager le verre.

Comprendre les bruits que vous pourriez entendre

Votre nouveau réfrigerateur à haut rendement énergétique peut émettre des bruits qui ne vous sont pas familiers. Ces bruits indiquent habituellement que votre réfrigerateur fonctionne correctement. Certaines surfaces, notamment le plancher, les murs ou les armoires de cuisine, peuvent amplifier ces bruits.

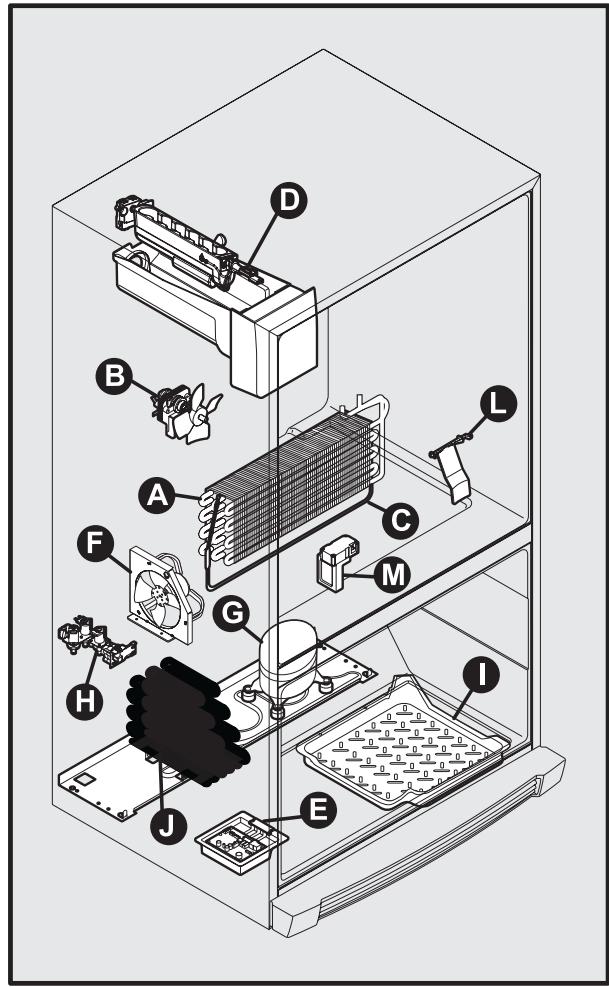

Ce qui suit est une liste des principaux composants de votre réfrigérateur et des bruits qu'ils peuvent causer :

A Évaporateur La circulation du fluide frigorigène dans l'évaporateur peut faire un bruit de bouillonnement ou de gargouilllement. B Ventilateur de l'évaporateur Vous pourriez entendre l'air poussé à travers le réfrigérateur par le ventilateur de l'évaporateur. C Système de dégivrage Durant les cycles de dégivrage, l'eau qui dégoutte sur le système de dégivrage peut émettre un sifflement ou un crépitement. Suite au dégivrage, un bruit sec peut se produire. D Machine à glaçons automatique Lorsque la production des glaçons est terminée, il est possible que vous les entendiez tomber dans le bac à glaçons. Le ventilateur de la machine à glaçons, le robinet d'eau qui s'active et le liquide réfrigérant peuvent faire des bruits pendant leur fonctionnement. E Commande électronique et commande de dégivrage automatique Ces pièces peuvent émettre un craquement ou un cliquetis lorsque le système de refroidissement s'allume et s'éteint. F Ventilateur du condenseur Vous pourriez entendre l'air poussé à travers le condenseur. G Compresseur Les compresseurs modernes, à haut rendement énergétique, fonctionnent beaucoup plus vite que les anciens modèles. Le compresseur peut émettre un renonnement aigu ou des pulsations. H Robinet d'eau Émet un bourdonnement chaque fois qu'il s'ouvre pour remplir la machine à glaçons. I Plateau de dégivrage (inamovible) Vous pourriez entendre l'eau qui tombe dans le plateau de dégivrage pendant le cycle de dégivrage. J Condenseur Peut émettre de faibles sons provoqués par le passage de l'air. L Palette de distribution de glaçons Pendant la distribution de glaçons, vous pouvez entendre un claquement lorsque le solénoïde ouvre et ferme la palette de distribution de glaçons. K Registre du tiroir motorisé Peut émettre un léger bourdonnement pendant qu'il fonctionne.

Remarque

La mousse écoénergétique de votre réfrigérateur n'est pas un isolant acoustique.

Remarque

Pendant le cycle de dégivrage automatique, il est normal qu'il y ait une lueur rouge dans les évents de la paroi du congélateur.

Emplacement des filtres

Votre réfrigérateur est doté d'un système de filtration de l'eau. Le système de filtration de l'eau filtre toute l'eau distribuée, de même que l'eau utilisée pour produire les glaçons.

Filtre à eau

Le filtre à eau se trouve dans la partie supérieure droite du compartiment d'aliments frais.

Remplacement du filtre à eau

En général, vous devrez changer votre filtre à eau tous les six mois pour vous assurer que la qualité d'eau soit optimale. Le voyant lumineux Water Filter Status (état du filtre à eau) sur l'interface utilisateur vous rappelle de remplacer le filtre après qu'une certaine quantité d'eau (757 litres/200 gallons pour le filtre à glace et à eau PureSource Ultra 3MC) a coulé dans le système.

Si vous n'utilisez pas votre réfrigérateur pendant un certain temps (lors d'un déménagement, par exemple), changez le filtre avant de réinstaller le réfrigérateur.

Pour commander des filtres de rechange

Pour commander des filtres de rechange, visitez notre boutique en ligne à l'adresse www.frigidaire.com/store, composez sans frais le 1 877 808-4195 ou visitez le détaillant où vous avez acheté votre réfrigérateur. Frigidaire vous recommande de commander des filtres supplémentaires lorsque vous installez votre réfrigérateur pour la première fois et de changer vos filtres au moins tous les six mois.

Voici le numéro de produit à demander lorsque vous commandez :

Filtre à eau PureSource UltraMC Numéro de pièce ULTRAWF

Remarque

Quand vous commandez des filtres de rechange, assurez-vous de commander le même type de filtre que celui qui est actuellement dans votre réfrigerateur.

Renseignements supplémentaires sur le filtrage à eau perfectionné

Le système de filtrage à glace et à eau PureSource UltraMC est testé et homologué pour les normes NSF/ANSI 42 et 53 de réduction des réclamations précises sur la fiche technique de rendement.

N'utilisez pas de l'eau qui est microbiologiquement non salubre ou de qualité douteuse sans une désinfection adéquate avant ou après le système. Les systèmes homologués pour la réduction des kystes peuvent être utilisés avec de l'eau désinfectée qui peut contenir des kystes filtrables.

Résultats des tests d'homologation :

• Contenance nominale - 757 litres/200 gallons pour le filtré à glace et à eau PureSource UltraMC
• Débit nominal d'utilisation - 1,9 L à la minute (0,50 gallon/minute)
• Temp. de fonctionnement : min. 0,5 °C (33 °F), max. 37,7 °C (100 °F)
• Pression nominale maximale - 100 livres par pouce carré
• Pression de fonctionnement minimale recommandée: 206 kPa (30 lb/po²)

Pour remplacer votre filtre à eau pursource ultramc :

Il n'est pas nécessaire de couper l'alimentation en eau pour changer le filtre. Soyez prêt à essuyer de petites quantités d'eau durant le remplacement du filtre.

1 Mettez le commutateur de la machine à glaçons à la position d'arrêt. 2 Retirez le filtre en poussant sur son extrémité. 3 Glissez la nouvelle cartouche du filtre à eau pour la retirer de son boîtier et jetez-la. 4 Déballez la nouvelle cartouche. En vous servant du guide d'alignement, glissez délicatement le filtre dans le boîtier jusqu'à ce qu'il s'arrête contre un connecteur à pression au fond du boîtier. 5 Appuyez sur la cartouche jusqu'à ce qu'elle se verrouille en place (vous devriez entendre un clic lorsqu'elle s'enclenche dans le connecteur à pression). 6 Appuyez un verre contre le distributeur d'eau tout en vérifiant s'il y a des fuites au niveau du boîtier du filtre. Il est normal d'entendre des gargouillis et des giclements pendant que le système élimine l'air dans le distributeur. 7 Approuvésvoir rempli un verre d'eau, continuez à faire couler l'eau du distributeur pendant environ quatre minutes. 8 Mettez la machine à glaçons en marche. 9 Appuyez sur le bouton Water Filter (filtre à eau) du panneau de configuration du distributeur automatique d'eau et de glaçons et maintenez-le enfoncé pendant trois secondes. Lorsque l'affichage passe de rouge à vert, l'état a été réinitialisé.

Filtre à eau

Le filtre à eau se trouve dans la partie supérieure droite du compartiment d'aliments frais.

Remplacement du filtre à eau

En général, vous devrez changer votre filtre à eau tous les six mois pour vous assurer que la qualité d'eau soit optimale. Le voyant lumineux Water Filter Status (état du filtre à eau) sur l'interface utilisateur vous rappelle de remplacer le filtre après qu'une certaine quantité d'eau (757 litres/200 gallons pour le filtre à glace et à eau PureSource 3^MC) a coulé dans le système.

Si vous n'utilisez pas votre réfrigérateur pendant un certain temps (lors d'un déménagement, par exemple), changez le filtre avant de réinstaller le réfrigérateur.

Pour commander des filtres de rechange

Pour commander des filtres de rechange, visitez notre boutique en ligne à l'adresse www.frigidaire.com/store, composez sans frais le 1 877 808-4195 ou visitez le détaillant où vous avez acheté votre réfrigérateur. Frigidaire vous recommande de commander des filtres supplémentaires lorsque vous installez votre réfrigérateur pour la première fois et de changer vos filtres au moins tous les six mois.

Voici le numéro de produit à demander lorsque vous commandez :

Filtre à eau PureSource 3MC

Numéro de pièce WF3CB

Filtre à air

Numéro de pièce PAULTRA

Remarque

Quand vous commandez des filtres de rechange, assurez-vous de commander le même type de filtre que celui qui est actuellement dans votre réfrigérateur.

Renseignements supplémentaires sur le filtrage à eau perfectionné

Le système de filtrage à glace et à eau PureSource 3^MC est testé et homologué pour les normes NSF/ANSI 42 et 53 de réduction des réclamations précisées sur la fiche technique de rendement.

N'utilisez pas d'eau non salubre d'un point de vue microbiologique ou de qualité indéterminée sans la désinfecter de façon adéquate avant ou après le système. Les systèmes homologués pour la réduction des kystes peuvent être utilisés avec de l'eau désinfectée qui peut contenir des kystes filtrables.

Résultats des tests d'homologation :

• Contenance nominale - 757 litres/200 gallons pour le filtré à glace et à eau PureSource 3^MC
• Débit nominal d'utilisation - 1,9 L à la minute (0,50 gallon/minute)
• Temp. de fonctionnement : min. 0,5 °C (33 °F), max. 37,7 °C (100 °F)
• Pression nominale maximale : 689,5 kPa (100 lb/ po^2)
• Pression minimale de fonctionnement recommandée : 206 kPa (30 lb/ po^2)

Pour remplacer votre filtre à eau puresource 3^mc :

Il n'est pas nécessaire de couper l'alimentation en eau pour changer le filtre. Soyez prêt à essuyer de petites quantités d'eau durant le remplacement du filtre.

1 Mettez le commutateur de la machine à glaçons à la position d'arrêt. 2 Retirez le filtré en poussant sur son extrémité. 3 Glissez la nouvelle cartouche du filtré à eau pour la retirer de son boîtier et jetez-la. 4 Déballez la nouvelle cartouche. En vous servant du guide d'alignement, glissez délicatement le filtré dans le boîtier jusqu'à ce qu'il s'arrête contre un connecteur à pression au fond du boîtier. 5 Appuyez sur la cartouche jusqu'à ce qu'elle se verrouille en place (vous devriez entendre un click lorsqu'elle s'enclenche dans le connecteur à pression). 6 Appuyez un verre contre le distributeur d'eau tout en vérifiant s'il y a des fuites au niveau du boîtier du filtré. Il est normal d'entendre des gargouillis et des giclements pendant que le système élimine l'air dans le distributeur. 7 Après avoir rempli un verre d'eau, continuez à faire couler l'eau du distributeur pendant environ quatre minutes. 8 Mettez le commutateur de la machine à glaçons à la position de marche. 9 Appuyez sur le bouton Water Filter (filtre à eau) du panneau de configuration du distributeur automatique d'eau et de glaçons et maintenez-le enfoncé pendant trois secondes. Lorsque l'affichage passe de rouge à vert, l'état a été réinitialisé.

Filtre à air

Le filtre à air est situé sous le compartiment tout usage.

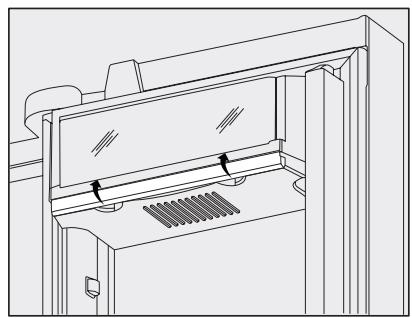

Remplacer votre filtre à air pureadvantagemc

Pour assurer une filtration optimale des odeurs du réfrigérateur, vous devriez changer le filtre à air tous les six (6) mois (le voyant d'état du filtre sur le panneau tactile vous rappelle de remplacer le filtre après six (6) mois).

1 Ouvrez la porte du filtre air. 2 Retirez le filtre usé et jetez-le. 3 Déballez le nouveau filtre et glissez-le dans le boitier. 4 Pour fermer la porte du filtre à air, poussez sur le haut et le bas pour verrouiller la porte. 5 Appuyez et tenez le bouton Réinitialisation du filtre à air sur le panneau de commande pendant trois (3) secondes. Lorsque l'affichage passe de « Remplacer » à « Bon », l'état a été réinitialisé. 6 La réinitialisation du filtre à air s'arrête seule après quelques secondes.

Filtre à air (certains modèles)

Le filtre à air est situé au-dessus du bac à glaçons.

Remplacer votre filtre à air pureadvantagemc

Pour assurer une filtration optimale des odeurs du réfrigérateur, vous devriez changer le filtre à air tous les six (6) mois (le voyant d'état du filtre sur le panneau tactile vous rappelle de remplacer le filtre après six (6) mois).

1 Appuyez sur la patte pour ouvrir la porte du filtre à air. 2 Retirez le filtre usé et jetez-le. 3 Déballez le nouveau filtre et glissez-le dans le boîtier.

4 Pour fermer la porte du filtre à air, relevez la patte et tirez-la vers l'avant pour verrouiller la porte. 5 Appuyez et tenez le bouton Réinitialisation du filtre à air sur le panneau de commande pendant trois (3) secondes. Lorsque l'affichage passe de « Remplacer » à « Bon », l'état a été réinitialisé. 6 La réinitialisation du filtre à air s'arrête seule après quelques secondes.

Commander des filtres de rechange

Commandez des nouveaux filtres par téléphone en appelant au 1 877 808-4195, en ligne à l'adresse www.frigidaire.com/store ou chez le détaillant où vous avez acheté votre réfrigérateur. Vous devriez envisager d'acheter des filtres supplémentaires lorsque vous installez votre réfrigérateur pour la première fois.

Cartouche de rechange pour filtre à air, pièce #PAULTRA

Protégé votre investissement

Garder le frigoateur propre permet de conserver son apparence et prévient l'accumulation d'odeurs. Essuyez immédiatement tout renversement et nettoyez le congélateur ainsi que les compartiments d'aliments frais au moins deux fois par année.

Remarque

N'utilise pas de nettoyants abrasifs tels que des nettoyants pour les vitres, des décapants, des liquides inflammables, des cires nettoyantes, des détergents concentrés, des javellisants ou des nettoyants qui contiennent des produits à base de pétrole sur les pièces en plastique, les portes internes, les joints ou les revêtements de la caisse. N'utilise pas d'essuie-tout, de tampons à recycler ou tout autre matériel de nettoyage abrasif.

• N'utilise jamais de tampons à récurer métalliques, de nettoyants abrasifs ou de solutions fortes en alcalin sur l'une ou l'autre des surfaces.
• Ne jamais utiliser de CHLORURE ou des nettoyants avec javel pour nettoyer l'acier inoxydable.
• Ne lavez aucune pièce amovible dans un lave-vaiselle.
• Vous devez toutes débrancher le cordon d'alimentation de la prise murale avant le nettoyage.

Remarque

Si vous réglez la commande de température pour que s'arrête le système de refroidissement, les lumières et les autres composants électriques continueront de fonctionner jusqu'à ce que vous débranchiez le cordon d'alimentation de la prise murale.

• Enlevez les étiquettes adhésives à la main. N'utilisez pas de lame de rasoir ou autre instrument pointu pouvant égratigner la surface de l'appareil.
• N'enlevez pas la plaque signalétique. Si vous enlevez cette plaque, votre garantie sera annulée.
• Avant de déplacer votre réfrigérateur, enlevez les supports antibasculement de sorte que les roulettes puissent fonctionner correctement. Ceci évitera d'endommager le plancher.

Attention

• Tirez le réfrigerateur en ligne droite pour le déplacer. Le balancer de gauche à droite pourrait endommager le plancher. Faites attention de ne pas déplacer le réfrigerateur au-delà de ce que permettent les raccordements de plomberie.
• Les objets humides collent aux surfaces de métal froides. Ne touchez pas aux surfaces réfrigérées si vous avez les mains mouillées ou humides.

Important

Si vous entreprenez ou déménagez vos réfrigerateur dans des températures sous le point de condensation, assurez-vous de vidanger complètement le système d'alimentation en eau. Autrement, des fuites d'eau peuvent se produire lorsque vous remettrez vos réfrigerateur en service. Adressez-vous à un représentant de service après-vente pour faire effectuer cette opération.

Consultez le guide à la page suivante pour plus de détails au sujet de l'entretien et du nettoyage de zones spécifiques de votre réfrigerateur.

Conseils pour les vacances et les déménagements

Occasion	Conseils
Vacances de courte durée	· Laissez le réfrigerateur fonctionner pour des vacances de trois (3) semaines ou moins. · Ne laissez aucun aliment périssable dans le compartment du réfrigerateur. · Fermez la machine à gaçons automatique et videz leseau à glace, même si vous ne partez que pour quelques jours.
Absences prolongées	· Enlevez tous les alimentés et la glace si vous prévoyez partir pour un (1) mois ou plus. · Fermez le système de refroidissement (voir la section « Commandes » pour connaître l'emplacement du bouton Marche/Arrêt) et débranchez le cordon d'alimentation. · Mettez le robinet d'alimentation en eau en position fermée. · Nettoyezrapidement l'intérieur. · Laissez les deux portes ouvertes pour empêcher l'accumulation d'odeurs et de moissures. Si nécessaire, bloquez les portes pour qu'elle restent ouvertes.
Déménagement	· Enlever tous les alimentés et la glace. · Si vous utilisez une charrette à bras, chargez sur le côté. · Ajustez les roulettes complètement en haut pour les protégger pendant le déménagement. · Enveloppez la caisse pour éviter d'égratigner la surface.

Conseils pour l'entretien et le nettoyage

Pièce	Agents nettoyants	Conseils et précautions
Intérieur et revêtements de porte	• Eau et savon	• Utilisez deux (2) cuillerées à table de bicarbonate de soude pour un (1) pinte ou (1,136) litre d'eau chaude.
	• Bicarbonate de soude et eau	• Assurez-vous de bien essorer l'eau de l'éponge ou du chiffon avant de nettoyer autour des commandes, de l'ampoule ou de toute pièce électrique.
Joints de porte	• Eau et savon	• Essuyez les joints avec un chiffon propre et doux.
Tiroirs et compartments	• Eau et savon	• Utilisez un linge doux pour nettoyer les glissières et les rails des tiroirs. • Ne lavez aucune piece amovible (compartments, tiroirs, etc.) dans un lave-vaiselle.
Clayettes en verre	• Eau et savon • Nettoyant pour vitre • Vaporisateurs liquides doux	• Laissez le verre se réchauffer à la température de la piece avant de l'immerger dans l'eau chaude.
Grille de protection	• Eau et savon • Vaporisateurs liquides doux • Aspirateur	• Retirez la grille de protection (voir les instructions d'installation). • Passez l'aspirateur sur les deux côtés et essuyez avec une éponge ou un linge savonné. Rincez et essuyez.
Extérieur et poignées	• Eau et savon • Nettoyant pour verre non abrasif	• N'utilisez pas de nettoyant menager commercial à base d'ammoniaque, de javellisant ou d'alcool pour nettoyer les poignées. • Utilisez un linge doux pour nettoyer les poignées. • N'utilisez pas de linge sec pour nettoyer les poignées.
Extérieur et poignées (Modélés en acier inoxydable uniquement)	• Eau et savon • Nettoyants pour acier inoxydable	• Ne jamais utiliser de CHLORURE ou des nettoyants avec javellisant pour nettoyer l'acier inoxydable. • Nettoyez l'avant et les poignées en acier inoxydable avec de l'eau savonneuse non abrasive et un linge à vaisselle. Rincez avec de l'eau propre et un linge doux. • Utilisez un nettoyant pour acier inoxydable non abrasif. Ces nettoyants peuvent être achétés dans la plupart des quincailleries et des grands magasins. Toujours suivres les instructions du fabricant. N'utilisez pas de nettoyant menager à base d'ammoniaque ou de javellisant. • REMARQUE : Toujours nettoyer, essuyer et sécher en suivant le grain pour éviter les éraflues. • Lavez le reste de la caisse avec de l'eau chaude et un détergent liquide doux. Rincez bien et essuyez à sec à l'aide d'un linge doux et propre.

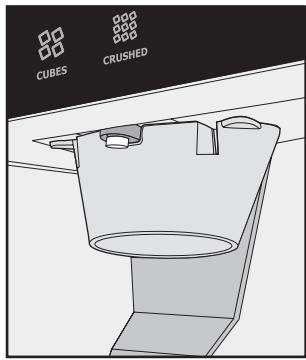

Rallonge du conduit à glaçons

La rallonge du conduit à glaçons permet d’acheminer les glaçons vers les récipients.

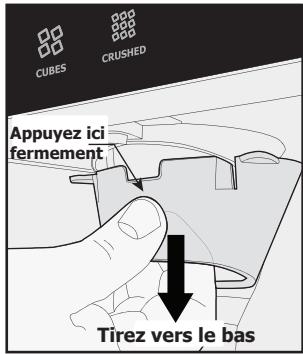

Retrait de la rallonge du conduit à glaçons pour la nettoyer

1 Arrêtez le réfrigérateur à l'aide du bouton du panneau de commande (voir le Guide d'utilisation et d'entretien). 2 Appuyez fermement vers l'intérieur sur le devant du conduit et tirez-le vers le bas.

3 Remettez le réfrigérateur en marche.

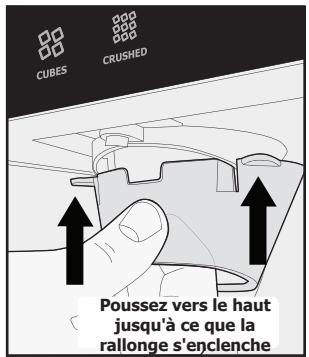

Installation de la rallonge du conduit à glaçons

1 Arrêtez le réfrigerateur à l'aide du bouton du panneau de commande (voir le Guide d'utilisation et d'entretien).

2 Alignez la rallonge avec le conduit à glaçons pour que les attaches à pression soient situées quelque peu à l'intérieur du bord avant du conduit. 3 Poussez vers le haut jusqu'à ce que la rallonge s'enclenche. 4 Remettez le réfrigérateur en marche.

Remplacer les lumières DEL (certains modèles)

Le réfrigérateur et le congélateur pourraient avoir des lumières DEL. Utilisez toujours des pièces Frigidaire comme pièces de rechange.

Pour remplacer les lumières DEL :

1 Débranchez le cordon d'alimentation de votre réfrigérateur. 2 Enlevez le couvercle de la lumière en poussant vers le haut et vers l'extérieur. 3 Tenez le couvercle de la lumière DEL avec une main et tirez le connecteur avec l'autre main tout en appuyant sur la clenche du connecteur. 4 Remplacez la lumière DEL et enclenchez-la en vous assurant que la luziere soit dirigée vers l'unité (à l'intérieur des alimentes frais et du congélateur).

Enlever une lumière DEL

Enlever le faisceau d'une lumière DEL

Remarque

Les lumières DEL sont en série donc si une d'elles n'est pas bonne ou débranchée, il se peut que plusieurs lumières ne s'allument pas.

Remplacer les ampoules (certains modèles)

Votre congélateur ainsi que les compartiments d'aliments frais ont des ampoules incandescentes qui doivent être remplacées de temps en temps. Certaines lumières ont des couvercles qui doivent être enlevés avant de remplacer les ampoules. Utilisez toujours des ampoules conçues pour des appareils électroménagers.

Attention

Portez des gants lorsque vous remplacez des ampoules incandescentes pour éviter de vous couper.

Pour remplacer les ampoules :

1 Débranche le cordon d'alimentation de votre réfrigerateur. 2 Portez des gants de protection. 3 Enlevez le couvercle de la lumière, si nécessaire. 4 Dévissez et remplacez la vieille ampoule par une ampoule d'appareil électroménager de même type et de même puissance en watts (habituellement 40 watts). 5 Replacez le couvercle de la lumière, si nécessaire. 6 Branchez le cordon d'alimentation de votre réfrigerateur.

Éclairage du réfrigérateur

Éclairage du congélateur

Commander des lumières DEL de rechange :

Commandez des nouvelles lumières DEL en appelant au 1 877 808-4195, en ligne à l'adresse www.frigidaire.com/store ou chez le détaillant où vous avez acheté votre réfrigérateur. Voici le numéro de produit à demander lorsque vous commandez :

Lumière DEL, pièce #241891102

Lumières incandescentes (ampoule 40 watts), pièce #5305514148

Avant de FAIRE APPEL au service après-vente

1 800 944-9044 (États-Unis)

1 800 265-8352 (Canada)

Consultez notre site Web à l'adresse :

www.frigidaire.com.

PROBLÈME	CAUSE POSSIBLE	SOLUTION HABITUELLE
MACHINE À GLAÇONS AUTOMATIQUE
La machine à glacons ne produit pas de glacons.	Le commutateur de la machine à glacons est à la position d'arrêt.Dés petits glacons sont coincés dans le mécanisme de la machine à glacons.Lé robinet-vanne à étrier du tuyau d'eau froide est bouche ou partiellement obstrué par un corps étranger.	Tournez le commutateur à la position de marche (« I »).Retireez les petits glacons de la machine. La cartouche du filtre à glace et à eau est peut-être obstruée. Remplacez la cartouche du filtre.Fermez le robinet de la conduite d'eau domestique. Enlevez le robinet. Assurez-vous que le robinet n'est pas un robinet-vanne à étrier autoperceur. Nettoyez le robinet. Remplacez le robinet, si nécessaire.
La machine à glacons ne fabrique pas assez de glacons.	La machine à glacons produit moins de glace que la quantité à laquelle vous vous attendiez.Vérifiez si le distributeur d'eau fonctionné plus lentement que la normale.	La machine à glacons produit environ 2.5 livres de glace toutes les 24 heures selon les conditions d'utilisation.Si c'est le cas, remplacez la cartouche du filtre à glace et à eau.
La machine à glacons n'arrête pas de produit des glacons.	Un article dans le congealteur est appuyé contre le fil métallique du levier de signalisation de la machine à glacons et le mainient abaisse.	Déplacez l'objet et dégageze le fil métallique du levier de signalisation. Enlevez les glacons soudés au fil métallique du levier de signalisation.
Les glacons collecten ensemble.	Les glacons ne sont pas utilisés assez fraisment.Les glacons partiellement gelés avec de l'eau à l'intérieur).La commande de température du congealteur est réalisée à un niveau trop élevé.	Retireez le bac à glacons et jetez les glacons qui s'y trouvent. La machine à glacons produit de nouveaux glacons.La cartouche du filtre à glace et à eau est peut-être obstruée. Remplacez la cartouche du filtre.Réglez la commande du congealteur à une température plus BASSE. Allouez 24 heures pour permettre à la température de se stabiliser.
DISTRIBUTEUR DE GLAÇONS
Le distributeur ne donne pas de glacons.	Le bac à glacons est vide.La température de réglage du congealteur est trop élevée.Le robinet de la conduite d'eau domestique n'est pas ouvert.Le bras de distribution de glacons a été mainenu abaissependant plus de quatre ou cinq minutes.	Dès l'instant où les premiers glacons tomberont dans le bac, le distributeur pourrait fonctionner normalément.Tournez la commande du congealteur à un réglage plus froid pour que des glacons puisent être produits. Dès l'instant où les premiers glacons seront fabriques, le distributeur pourrait fonctionner normalément.Ouvrez le robinet de la conduite d'eau domestique. Assitez suffisamment de temps pour la production des glacons. Quand des glacons seront fabriques, le distributeur pourrait fonctionner normalément.Iy a surcharge du moteur. La protection de surcharge du moteur se réinitialise au bout d'environ 3 minutes. La distribution de glacons peut alors reprise.
Le distributeur de glacons est coince.	La glace a fondu and a gelé autre de la vis sans fin en raison d'un usage peu liéquant, d'une fluctuation de la température ou d'une panne de courant.Des glacons sont coincés entre la machine et l'arrête du bac à glacons.	Retireez le bac à glacons, faites-le décongeler, puis jetez son contenu. Nettoyez le bac, essuyez-le bien et remettez-le en place. Quand des nouveaux glacons seront fabriques, le distributeur pourrait fonctionner normalément.Enlevez les glacons qui bloquent le distributeur à glacons.
OUVERTURE/FERMETURE DES PORTES/TIROIRS
Les portes ne ferment pas.	L'une des portes a été fermée trop vigoureusement, ce qui a entrouvert l'autre porte.Lé réfrigerateur n'est pas de niveau. Il se balance sur le plancher lorsque déplace, même légersement.Lé réfrigerateur touche un mur ou une armoire.	Fermez doucement les deux portes.Fassurez-vous que le plancher est de niveau et qu'il peut supporter adéquatement le poids du réfrigerateur. Adressez-vous à un menuisier pour faire corriger un plancher affaisé ou en pente.Assurez-vous que le plancher est de niveau et qu'il peut supporter adéquatement le poids du réfrigerateur. Adressez-vous à un menuisier pour faire corriger un plancher affaisé ou en pente.
Les tiroirs sont difficilles à ouvrir et fermer.	Des alimentents touchant la clayette au-dessus du tiroir.Les rainures des tiroirs sont sales.	Retireez les articles du dessus dans le tiroir.Assurez-vous que le tiroir est correctement installé sur la glissière.Nettoyez le bac, les roulettes et la glissière. Voir Entretien et nettoyage.
PROBÉME	CAUSE POSSIBLE	SOLUTION HABITUELLE
FONCTIONNEMENT DU RÉFRIGÉRATEUR
Le compresseur ne fonctionne pas.	• La commande du congealateur est régée à « OFF » ou à « 0 ». • Le réfrigerateur est en cycle de dégivrage. • La fiche est débranchée de la prise murale. • Un fusible est grillé ou un disjoncteur est hors tension. • Panne d'électricité.	• Réglez la commande du congealateur. • Il s'agit d'une condition normale pour un réfrigerateur à dégivrage automatique. Le cycle de dégivage a lieu de façon périodique et dure environ 30 minutes. • Assurez-vous que la fiche soit bien enforcée dans la prise. • Vérifiez/remplacez le fusible par un fusible à action retardée de 15 A. Réinitialisée le disjoncteur. • Vérifiez les lumières de la maison. Appèze votre fournisseur d'électricité local.
Le réfrigerateur fonctionne trop souvent ou trop longtemps.	• La tempête dans la pièce ou à l'exterieur est chaude. • Les portes sont ouvertes trop souvent ou trop longtemps. • La porte du réfrigerateur/ conjegalateur est peut-être entrouverte. • La commande de tempête du congealateur est régée à un niveau trop bas. • Le joint du réfrigerateur/ conjegalateur est sale, usé, craquelé ou mal ajusté. • Le condenseur est sale.	• Il est normal que le réfrigerateur fonctionne plus longtemps dans ces conditions. • Le réfrigerateur fonctionne davantage si de l'air chaud y pénétre. Ouvrez les portes moins souvent. • Assurez-vous que le réfrigerateur est de niveau. Évitez que des alimentés ou des contenvantsBloquent la porte. Voir la colonne PROBLÈME OUVERTURE/FERMETURE DES PORTES/TIROIRS. • Réglez la commande du réfrigerateur à une tempête plus chaude jusqu'à ce que la tempête du réfrigerateur soit satisfaisante. Attende 24 heures pour permettre à la tempête de se stabiliser. Nettoyez ou remplacez le joint. Si un joint d'étanchéti fait, le réfrigerateur doit fonctionner plus longtemps pour maintainir la tempête désirée. • Nettoyez le condenseur. Voir Entretien et nettoyage.
Le compresseur s'allume et s'éteint fréquemment.	• Le thermostat mainient le réfrigerateur à une tempête constante.	• Ceci est normal. Le réfrigerateur se met en marche et s'arrête pour maintainir la tempête constante.
AFFICHAGE NUMérique DE LA TEMPÉRATION
Les afficheurs numériques de températion clignotent.	• Le système de commande électronique a déetecté un problème de fonctionnement.	• Communiquèz avec vos représentant du service après-vente Frigidaire, qui est en mesure d'interpréter les messages ou les codes qui clignotent sur les afficheurs numériques.
DISTRIBUTEUR D'EAU
Le distributeur ne donne pas d'eau.	• Le robinet de la conduite d'eau domestique n'est pas ouvert. • La cartouche du filtre à glace et à eau est obtruée. • Le filtre n'est pas complètement installé.	• Ouvrez le robinet de la conduite d'eau domestique. Voir la colonne PROBLÈME MACHINE À GLAÇONS AUTOMATIQUE. • Remplacez la cartouche du filtre. • Poussez le filtre à l'intérieur jusqu'à ce que vous entendiez un « clicq ». • Versez et jetez de 10 à 12 verres d'eau afin de rafraîchir l'approvisionnement en eau et rincer complètement le réservoir. • Raccordez l'apparil à la conduite d'eau froide qui dessert le robinet de la cuisine.
L'eau a un goût ou une odeur étrange.	• L'eau est dans le réservoir depuis un certain temps. • L'appareil n'est pas correctement raccordé à la conduite d'eau froide.	• Faites augmenter les pressions de la pompe à eau (système à puits seulement). • Il est normal que la pression soit inférieure à 137,9 kPa (20 lb/po2) durant la phase de régénération.
La pression de l'eau est extrémement bassé.	• Les pressions sont trop basses (système à puits seulement). • Le système d'osmosse inverse est en phase de régénération.	• Asséchez les alimentés avant de lesmettre dans le tiroir. L'humidité qui s'accumule dans le fond du tiroir est normale.
EAU/HUMIDITÉ/GIVRE À L'INTÉRIEUR DU RÉFRIGÉRATEUR
De l'humidité s'accumule à l'extérieur, sur les parois du réfrigerateur.	• La tempête extérieur est chaude et le niveau d'humidité est élevé. • La porte est entrouverte.	• Le niveau d'accumulation de givre et de suintement interne augmente. • Voir la colonne PROBLÈME OUVERTURE/FERMETURE DES PORTES/TIROIRS.
De l'eau s'accumule sur le côté inférieur du couvercle du tiroir.	• Les légumes liassent échapper l'humidité qu'il contiennent.	• Il n'est pas inhabituel que de l'humidité se forme sur le côte inférieur du couverde. • Mettez la commande de l'humidité (certains modèles) à un réglage plus bas.
De l'eau s'accumule au fond du tiroir.	• Les légumes et les fruits lavés s'égouttant une fois dans le tiroir.	• Asséchez les alimentés avant de lesmettre dans le tiroir. L'humidité qui s'accumule dans le fond du tiroir est normale.
EAU/HUMIDITÉ/GIVRE À L'EXTÉRIER DU RÉFRIGÉRATEUR
De l'humidité apparait à l'extérieur du réfrigerateur ou entre les portes.	• Le taux d'humidité à l'extérieur est élevé. • La porte est entrouverte, ce qui fait que l'air froid à l'intérieur du réfrigerateur rencontre l'air chaud de l'exterieur.	• Ceci est normal si le taux d'humidité extérieur est élevé. Lorsque les conditions météorologiques seront moins humides, l'humidité devrait disparätre. • Voir la colonne PROBLÈME OUVERTURE/FERMETURE DES PORTES/TIROIRS.

Votre appareil est couvert par une garantie limitée d'un an. Pendant un an à partir de la date d'achat d'origine, Electrolux assume les coûts des réparations ou du remplacement des pièces de cet appareil si ce dernier présente un défaut de fabrication ou un vice de matériaux, à la condition que l'appareil soit installé, utilisé et entretenu selon les instructions fournies.

Exclusions de garantie ne couvrent pas ce qui suit :

1. Les produits dont le numéro de série original a été enlevé, modifié ou n'est pas facilement lisible.
2. Les produits qui ont été transférés de leur propriété initiale à une autre personne ou qui ne sont plus aux États-Unis ou au Canada.
3. La rouille à l'intérieur ou à l'extérieur de l'appareil.
4. Les produits vendus « tels quels » ne sont pas couverts par cette garantie.
5. Les aliments perdus suite à une défaillance du réfrigérateur ou du congélateur.
6. Les produits utilisés dans un établissement commercial.
7. Les appels de service qui ne concernent pas un mauvais fonctionnement, un défaut de fabrication ou un vice de matériel, ou pour les appareils qui ne font pas l'objet d'un usage domestique ou qui ne sont pas utilisés conformément aux instructions fournies.
8. Les appels de service visant à vérifier et corriger l'installation de votre appareil ou à obtenir des instructions concernant son utilisation.
9. Les frais encourus pour accéder à des parties de l'appareil pour une réparation, par exemple, le retrait des garnitures, des armoires, des clayettes, etc., qui ne faisaient pas partie de l'appareil lorsqu'il a quitté l'usine.
10. Les appeals de service concernant la réparation ou le remplacement des ampoules, des filtres à air, des filtres à eau, d'autres matériaux jetables ou des boutons, des poignées ou d'autres pièces esthétiques.
11. Les frais supplémentaires comptent, mais ne s'y limitent pas, les appeals de service en dehors des heures normales de bureau, en fin de semaine ou un jour férié, les droits de péage, les frais de convoyage ou les frais de déplacement pour les appeals de service dans des endroits isolés, notamment l'état de l'Alaska.
12. Les dommages causés au fin de l'appareil ou à la maison pendant l'installation, y compris, sans s'y limiter, les planchers, les armoires, les murs, etc.
13. Les dommages causés par : des réparations faites par des techniciens non autorisés ; l'utilisation de pièces autres que les pièces Electrolux d'origine ou des pièces qui n'ont pas été obtenues par l'entremise d'un réparateur autorisé ; ou les causes externes comme l'usage abusif, le mauvais usage, l'emploi d'une alimentation électrique inadéquate, les accidents, les incendies ou les catastrophes naturelles.

Avertissement concernant les garants implicites; limitations des recours

L'UNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITÉE EST LA RÉPARATION OU LE REMPLACEMENT DU PRODUIT AUX TERMES DE LA PRESENTE. LES RÉCLAMATIONS BASEES SUR DES GARANTS IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PÉRIODE LA PLUS COURTE PERMISE PAR LA LOI, QUI NE DOIT PAS ÉTRE INFÉRIEURE À UN AN. ELECTROLUX NE POURRA ÉTRE TENUE RESPONSABLE DES DOMMAGES ACCESSOIRES OU INDIRECTS NI DES DOMMAGES MATériELS ET DES DÉPENSES IMPRÉVUES RÉSULTANT D'une VIOLATION DE CETTE GARANTIE ÉCRITE OU DE TOUTE AUTRE GARANTIE IMPLICITE. CERTAINS ÉTATS ET CERTAINES PROVINCES NE PERMETTENT AUCUNE RESTRICTION OU EXEMPTION SUR LES DOMMAGES ACCESSOIRES OU INDIRECTS NI RESTRICTION SUR LES GARANTS IMPLICITES. DANS CE CAS, CES LIMITATIONS OU EXCLUSIONS POURRAIENT NE PAS S'APPLIER À VOUS. CETTE GARANTIE ÉCRITE VOUS DONNE DES DROITS LÉGAUX PRÉCIS. IL SE POT QUE VOUS AYEZ D'AUTRES DROITS, QUI PEUVENT VARIER D'UN ÉTAT OU D'une PROVENCE À L'AUTRE.

Si vous avez besoin de service après-vente

Conservez tout reçu, votre bon de livraison ou une autre preuve valide de paiement pour établir la période de la garantie au cas où une réparation s'avérait nécessaire. Si une réparation est effectuée, il est recommandé d'obtenir et de conserver tous les reçus.

Le service après-vente en vertu de cette garantie doit être obtenu en communiquant avec Electrolux aux adresses ou numéros de téléphone indiqués ci-dessous.

Cette garantie n'est valide qu'aux États-Unis et au Canada. Aux États-Unis, suae appareil est garanti par Electrolux Major Appliances North America, une division d'Eletrolux Home Products, Inc. Au Canada, suae appareil est garanti par Electrolux Canada Corp. Electrolux n'autorise personne à modifier les obligations containues dans cette garantie ni d'y ajouter quel que élément que ce soit. Les obligations de cette garantie concernant la réparation et les pièces doivent être remplies par Electrolux ou par une compagnie de réparation autorisée. Les caractéristiques ou spécifications des produits décrites ou illustrées peuvent être modifiées sans préavis.

Frigidaire

10200 David Taylor Drive

Charlotte, NC 28262

Electrolux Canada Corp.

5855 Terry Fox Way

Mississauga, Ontario, Canada

L5V 3E4
