Marque	ADVANCE
Modèle	KUBIK K5
Type de produit	Enceinte acoustique colonne passive
Nombre de voies	3 voies
Nombre de haut-parleurs	3 (tweeter, médium, grave)
Disposition des haut-parleurs	Haut-parleurs de grave sur les côtés, face à face
Câblage	Mono-câblage ou bi-câblage (avec straps amovibles)
Bornes	Bornes repérées acceptant différents types de connecteurs
Accessoires fournis	Pointes de découplage
Placement recommandé	Éloigné du mur arrière et des angles, avec les woofers face à face
Utilisation prévue	Usage domestique, reproduction musicale haute-fidélité
Entretien des coffrets	Chiffon doux et humide pour la laque piano, chiffon à poussière pour le bois naturel
Entretien de la grille	Nettoyage délicat à l'aspirateur
Produits d'entretien interdits	Produits nettoyants ou à polir
Alimentation	Passive (nécessite un amplificateur externe)
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir, respecter la polarité
Garantie	5 ans (pièces et main-d'œuvre), sous réserve d'achat chez un revendeur agréé
Réparabilité	Confier à un technicien qualifié ; contactez le revendeur agréé
Informations supplémentaires	Respecter les consignes de sécurité et d'utilisation du manuel

FOIRE AUX QUESTIONS - KUBIK K5 ADVANCE

Comment placer les enceintes KUBIK K5 pour une meilleure qualité sonore ?

Placez les enceintes à distance du mur arrière et des angles. Orientez les haut-parleurs de grave l'un vers l'autre (face à face). Utilisez les pointes de découplage fournies pour les isoler du sol. Si la pièce est réverbérante, vous pouvez inverser la position des enceintes.

Que signifie le bi-câblage et comment le mettre en œuvre sur KUBIK K5 ?

Le bi-câblage consiste à utiliser deux câbles séparés pour relier les sections graves et aiguës de l'enceinte à l'amplificateur. Pour bi-câbler, retirez les straps reliant les bornes rouges (+) et noires (-), puis connectez chaque câble à sa borne correspondante. Cette option n'est disponible que sur K5 et K7.

Quel type de câble utiliser pour les branchements ?

Utilisez un câble de qualité avec repérage de polarité. L'extrémité dotée d'une rayure ou autre repère indique généralement le côté positif (+). Veillez à ne pas inverser les pôles.

Comment nettoyer les enceintes KUBIK K5 ?

Pour la finition laque piano, utilisez un chiffon doux et humide pour enlever les traces de doigts. Pour le bois naturel, dépoussiérez régulièrement. La grille se nettoie délicatement avec un aspirateur. N'utilisez jamais de produits nettoyants ou à polir.

Que faire si l'une des enceintes est endommagée pendant le transport ?

Contactez immédiatement votre revendeur. Conservez le carton et les accessoires d'emballage pour faciliter le retour.

Quelle est la durée de la garantie et que couvre-t-elle ?

La garantie est de 5 ans à compter de la date d'achat du premier propriétaire. Elle couvre les défauts de fabrication. Les dommages dus aux accidents, à une mauvaise utilisation ou à une modification ne sont pas couverts. Une copie de la facture originale est nécessaire.

Puis-je utiliser les enceintes KUBIK K5 à proximité d'une source de chaleur ?

Non, il est conseillé d'éloigner les enceintes des radiateurs ou autres sources de chaleur pour éviter tout dommage.

Comment entretenir les grilles des enceintes ?

Passez délicatement un aspirateur sur la grille pour enlever la poussière. N'utilisez pas de produits liquides ou abrasifs.

Que faire si un liquide pénètre à l'intérieur de l'enceinte ?

Débranchez immédiatement l'enceinte du système et contactez un technicien qualifié. N'essayez pas d'ouvrir l'appareil vous-même.

En quoi consiste le concept Advance Acoustic des enceintes KUBIK ?

Le concept place les haut-parleurs de grave sur le côté de chaque enceinte, face à face, pour une diffusion plus cohérente des basses fréquences. Cette configuration 3 voies et 3 haut-parleurs améliore les performances musicales et réduit les réflexions latérales, tout en conservant un design élancé.

MODE D'EMPLOI KUBIK K5 ADVANCE

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique électronique doit être mis au rebut séparation de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de collecte séparation pour le recyclage dans l'UE.

Pour plus d'informations, veuillez prendre contact avec les autorités locales ou le revendeur auquel vous avez acheté ce produit.

ATTENTION: afin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risque de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.

LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au niveau utilisation que maintenance de votre appareil.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc... de réemballer dans son emballage d'origine votre appareil.

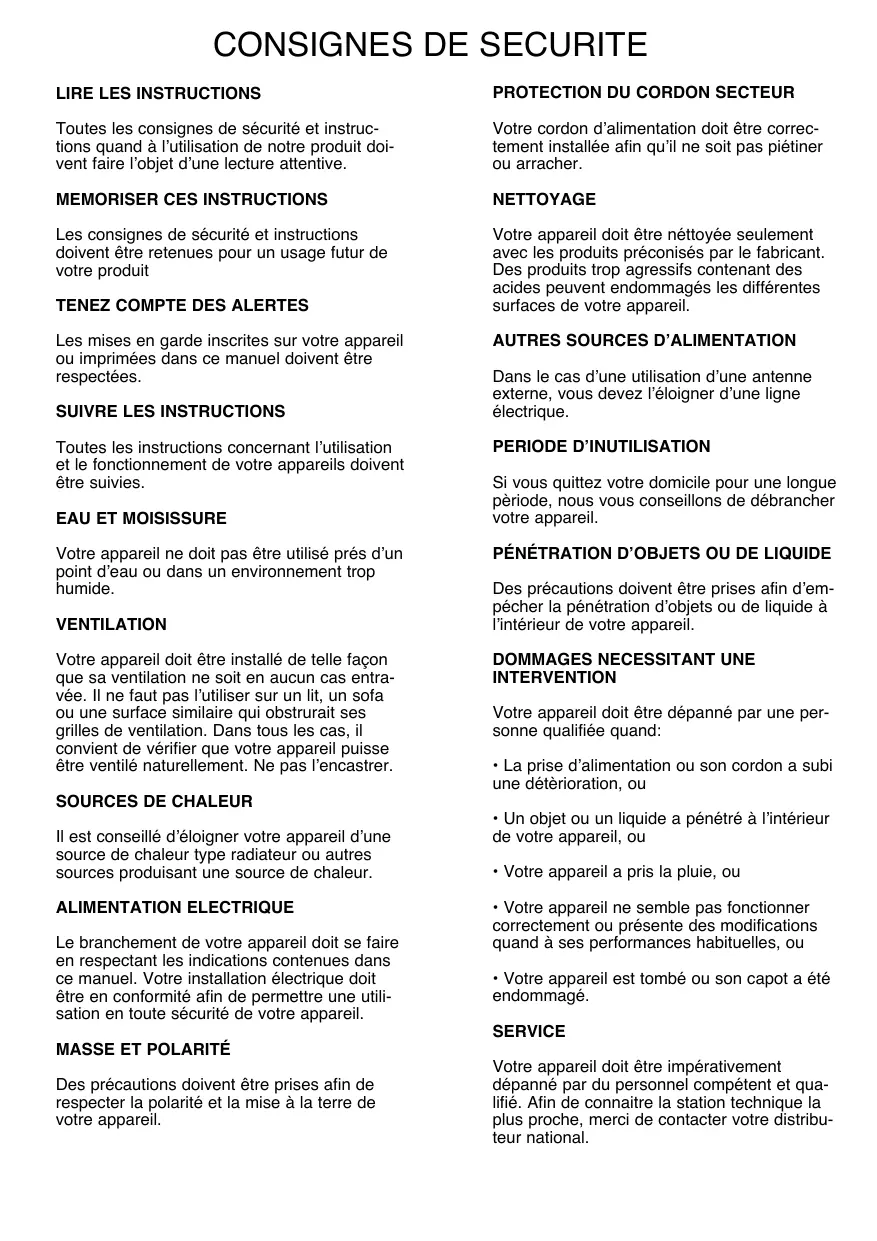

Toutes les consignes de sécurité et instructions quant à l'utilisation de notre produit doivent faire l'objet d'une lecture attentive.

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de leur produit

TENEZ COMPTE des alertes

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareil doivent être suivies.

Votre appareil ne doit pas être utilisé près d'un point d'eau ou dans un environnement trop humide.

Ventilation

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstruerait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.

Sources de chaleur

Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources produisant une source de chaleur.

Alimentation electrique

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

Massé et polarité

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

Protection du CORDON secteur

Votre cordon d'alimentation doit être correctement installé afin qu'il ne soit pas piétiné ou arraché.

Nettoyage

Votre appareil doit être nettoyé seulement avec les produits préconisés par le fabricant. Des produits trop agressifs contenant des acides peuvent endommager les différentes surfaces de votre appareil.

AUTRES sources d'alimentation

Dans le cas d'une utilisation d'une antenne externe, vous nevez l'éloigner d'une ligne électrique.

Période d'inutilisation

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher l'appareil.

Penetration d'objets ou de liquide

Des précautions doivent être prises afin d'empêcher la pénétration d'objets ou de liquide à l'intérieur de votre appareil.

Dommages necessitant une intervention

Votre appareil doit être dépanné par une personne qualifiée quand:

• La prise d'alimentation ou son cordon a subi une déterioration, ou
• Un objet ou un liquide a pénétré à l'intérieur de votre appareil, ou
• Notre appareil a pris la pluie, ou
• Voiture appareil ne semble pas fonctionner correctement ou présente des modifications quant à ses performances habituelles, ou
• Voiture appareil est tombé ou son capot a été endommagé.

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter votre distributeur national.

La gamme d'enceintes acoustiques Kubik perpétue l'engagement de longue date d'Advance Acoustic envers la reproduction fidèle du son.

DEBALLAGE DES ENCEINTES

Si vous pensez que vos enceintes acoustiques aient été endommagées pendant le transport, contactez immédiatement votre revendeur. Conservez le carton et les accessoires d'emballage.

PLACEMENT DES ENCEINTES ACOUSTIQUES

L'influence du placement des enceintes acoustiques dans votre salon est importante. Un bon placement permet de maîtriser les défauts provenant de la pièce elle-même, et d'éviter des réflexions acoustiques génantes. À l'exception de la K3, nous vous déconseillons de placer les K5 ou K7 contre le mur situé à l'arrière des enceintes, ni dans un angle de la pièce, ni directement sur le sol (nous vous conseillons d'utiliser les pointes de découplage fournies à cet effet). Des surfaces réfléchissantes situées à proximité des enceintes peuvent avoir des effets négatifs sur la qualité de l'image stéréo. Si tel est le cas, essayez d'orienter les enceintes légèrement vers l'intérieur de la zone d'écoute jusqu'à atteindre le meilleur son.

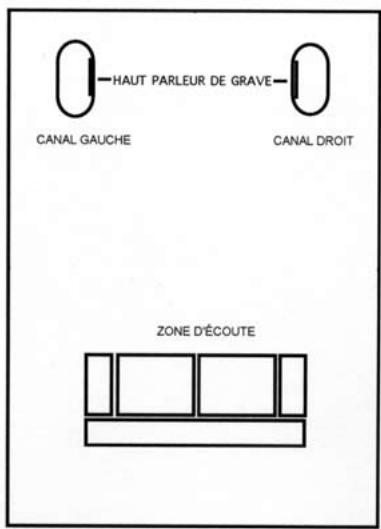

Installation K5 et K7

Les enceintes acoustiques K7 et K5 doivent avoir les hauts-parleurs de grave dirigés vers l'intérieur, c'est-à-dire face à face. Dans certains cas de pièce réverbérante et dont les murs latéraux sont éloignés de plus d'un mètre des enceintes, il est possible d'inverser la position des enceintes. Nous vous conseillons de faire le test attentivement sur plusieurs disques.

L'enceinte acoustique K3, ne doit pas être utilisée directement sur le sol mais posée sur un pied ou sur une étagère stable et exempte de vibrations.

Pour optimiser la qualité d'écoute de votre enceinte K3, nous vous conseillons de la placer entre 10 et 20cm du mur arrêté.

Cablage du système

Vérifiez que tout le matériel est en place avant de commencer les branchements.

Pour le branchement des enceintes acoustiques, utilisez un câble de qualité avec repérage de polarité. L'extrémité du câble dotée d'une rayure ou autre repère indique généralement le côté positif (c'est-à-dire le +).

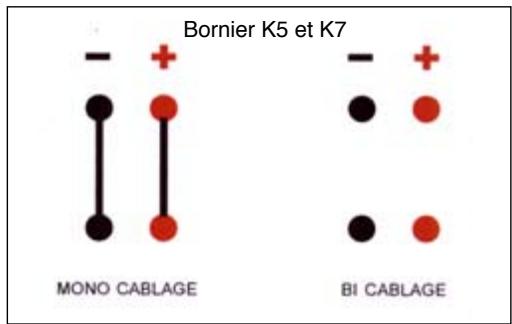

MONO (K3/K5/K7) et bicablage (K5/K7)

En mono câblage, il est nécessaire de laisser les « straps » qui relient les bornes rouges (+) et les bornes noires (-)

En bi câblage, il est nécessaire d'ôter les « straps » qui relient les bornes rouges (+) et les bornes noires (-) -UNIQUEMENT POSSIBLE SUR K5 ET K7-

Si vous le souhaitez, contactez votre revendeur agréé Advance Acoustic afin d'obtenir des informations sur le câblage des enceintes et les branchements possibles.

Les enceintes ont des bornes repérées qui acceptent différents types de connecteurs.

IMPORTANT : N'inversez pas les pôles (par exemple, + au lieu du - ou - au lieu du +) lors des branchements.

Sinon, vous obtiendrez une image sonore de faible qualité et une mauvaise reproduction des graves.

Pour obtenir le service sous garantie

Pour bénéficier de la garantie, nous vous prions de contacter votre revendeur agrée pour obtenir la remise en état de vos enceintes acoustiques.

Le bénéfice de la garantie n'est valable que dans le pays d'origine de l'achat.

La garantie protège le propriétaire original et tous les propriétaires suivants pendant une durée de 5 ans à partir de la date d'achat du premier propriétaire et à condition que les enceintes acoustiques de la série Élysée aient été achetées chez un revendeur agréé Advance Acoustic. Une copie dûment datée de la facture originale

doit être représentée lors de toute demande de service pendant la durée de la garantie.

Qu'est-ce qui est protégé par la garantie

Sauf mentions telles que stipulées ci-après, la garantie Advance Acoustic protège contre tout défaut de fabrication.

Les conditions suivantes ne sont pas couvertes par la garantie :

• Les dommages dus aux accidents.
• Un mauvais usage.
• La modification ou la négligence du produit.
• Les dommages survenus lors de la livraison.
• Les dommages survenus suite au manquement des instructions inscrites dans le livre accompagnant.
• Les dommages causés par l'installation de pièces non conformes aux spécifications d'Advance Acoustic.
• Les appareils utilisés à des fins autres que domestiques.
• Les appareils utilisés à des fins autres que celles pour lesquelles ils sont prévus.
• Toutes réclamations basées sur une fausse déclaration de la part du vendeur.
• Les produits vendus « tels quels » ou en vente dite finale ou les coûts relatifs à l'installation, la déinstallation ou la réinstallation de l'appareil.
• La responsabilité d'Advance Acoustic se limite à la réparation ou au remplacement, à notre discrétion, de tout composant défectueux et ne doit pas comprendre les dommages accidentels.
• Advance Acoustic se réserve le droit de remplacer un modèle arrêté en fabrication par un modèle de valeur comparable. Tout appareil ou composant de remplacement peut être neuf ou remis à neuf.

Entretien des enceintes acoustiques

Les coffrets de la gamme Elysée existent en deux finitions :

1) En bois naturel qui ne nécessite pas d'entretien particulier, comme pour les meubles, utilisez régulièrement un chiffon à poussière. 2) En laque à piano, vous pouvez passer un chiffon doux et humide pour ôter les traces de doigts ou la poussière. 3) Nettoyez délicatement la grille à l'aide d'un aspirateur.

REMARQUE: N'utilisez pas de produits nettoyants ni de produits à polir pour nettoyer les coffrets ou la grille.

K3 K5 K7

In « Bi-wire », remove the red and the black terminal links.

Le concept Advance Acoustic, issu de nos enceintes de référence EL 1000, consiste à placer les hauts parleurs de grave sur le côté de chaque enceinte, présente de nombreux avantages:

1) Les hauts parleurs de grave se trouvent face à face (enceintes repérées gauche et droite) ce qui permet une diffusion plus cohérente des basses fréquences. 2) Cette technologie qui impose un contrôle 3 voies - 3 Hauts Parleurs augmente les performances musicales d'une manière considérable. 3) Cette disposition permet également de conserver des enceintes fines et élégantes tout en utilisant des Hauts Parleurs de grave de plus grand diamètre pour mieux reproduire les basses fréquences. 4) Forte diminution des réflexions sur les murs latéraux. 5) Une enceinte éfilée limite les effets de bord, un résultat immédiat se traduisant par une restitution de la musique plus aérée et plus précise.
