I·SOUND L3 - Haut-parleur EIZO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur stéréo avec amplificateur intégré
Marque	EIZO
Modèle	I·SOUND L3
Dimensions	306 mm (L) x 81 mm (H) x 55 mm (P)
Poids	430 g
Alimentation	5 V ± 5 % fournie par le port USB (bus-powered)
Consommation électrique maximale	2.5 W
Interface	USB (compatible USB 1.1)
Réponse en fréquence	200 Hz - 20 kHz
Puissance de sortie amplificateur	0.9 W + 0.9 W
Haut-parleurs	2 x 4 cm x 2.8 cm
Prise casque	Oui (coupe le son des haut-parleurs)
Commande de volume	Molette de commande
Systèmes d'exploitation compatibles	Windows 2000/XP, Mac OS 9.1 ou ultérieur, Mac OS X 10.0 ou ultérieur
Conditions de fonctionnement	Température : 0 °C à 35 °C ; Humidité : 30 % à 80 % HR sans condensation
Conditions de stockage	Température : -20 °C à 60 °C ; Humidité : 30 % à 80 % HR sans condensation
Entretien et nettoyage	Essuyer avec un chiffon doux humide légèrement imbibé de détergent neutre. Ne pas utiliser de diluant, benzine ou solvant abrasif.
Sécurité	Ne pas introduire de petits objets ou liquides. Manipuler le moniteur sans les haut-parleurs attachés. Fixer uniquement sur des moniteurs EIZO compatibles. Éloigner les objets magnétiques.
Réparabilité	Réparation par un technicien agréé EIZO. Contacter un revendeur EIZO en cas de panne.
Garantie	3 ans limitée (vices de matière et de fabrication)

FOIRE AUX QUESTIONS - I·SOUND L3 EIZO

Comment installer le système de haut-parleurs I·SOUND L3 sur mon moniteur EIZO ?

Fixez le système de haut-parleurs sous l'écran du moniteur en insérant le crochet supérieur dans la fente située en bas de la face arrière du moniteur, puis faites glisser l'appareil vers la gauche jusqu'au déclic. Pour retirer, faites glisser vers la droite.

Pourquoi n'y a-t-il aucun son qui sort des haut-parleurs ?

Vérifiez que le câble USB est correctement branché, que l'ordinateur est allumé et que le volume n'est pas au minimum. Assurez-vous que le mode audio de l'ordinateur n'est pas réglé sur 'Analogique' et qu'aucun casque n'est branché (le casque coupe les haut-parleurs).

Le son saute ou est saccadé, que faire ?

Cela peut être dû à une saturation des ressources de l'ordinateur. Fermez les applications inutiles, activez le transfert DMA si supporté, et désactivez les effets visuels du logiciel audio (ex. Windows Media Player).

Puis-je utiliser ce système de haut-parleurs avec un ordinateur Mac ?

Oui, il est compatible avec Mac OS 9.1 ou ultérieur et Mac OS X 10.0 ou ultérieur (versions anglaise et japonaise).

Comment régler le volume des haut-parleurs ?

Utilisez la molette de commande du volume située sur le système. Pour un réglage optimal, mettez d'abord le volume de l'ordinateur au maximum (sous Windows) puis ajustez avec la molette.

Puis-je brancher un casque sur le système ?

Oui, branchez votre casque dans la prise pour casque. Le son des haut-parleurs sera automatiquement coupé lorsque le casque est branché.

Quels moniteurs sont compatibles avec ce système de haut-parleurs ?

Ce système est conçu pour être fixé uniquement sur des moniteurs LCD EIZO spécifiques. Consultez le site www.eizo.com pour la liste des modèles compatibles.

Comment nettoyer le système de haut-parleurs ?

Essuyez-le avec un chiffon doux légèrement humide et un détergent neutre. N'utilisez jamais de diluant, benzine ou nettoyant abrasif.

Quelle est la durée de la garantie ?

EIZO offre une garantie limitée de trois ans à compter de la date d'achat contre les vices de matière et de fabrication, sous réserve des conditions décrites dans le manuel.

Que faire si l'ordinateur ne détecte pas le système de haut-parleurs ?

Vérifiez la connexion USB et essayez un autre port. Assurez-vous que l'ordinateur est sous tension et que le pilote USB audio est correctement installé (sous Windows XP, mettez à jour via Windows Update ou installez Service Pack 1).

MODE D'EMPLOI I·SOUND L3 EIZO

Symboles de sécurité

Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENT	Le non-respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures graves ou même mortelles.
ATTENTION	Le non-respect des consignes données dans un message ATTENTION peut entraîner des blessures, provoquer des dégâts matériels ou endommager le produit.
Indique une action interdite.	Signale la nécessité d'une mise à la terre de sécurité.

Copyright © 2006 EIZO NANAO CORPORATION. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire, ni transmise, sous quelque forme et par quelque moyen que ce soit, électronique, mécanique ou autre, sans l'autorisation préalable et écrite de EIZO NANAO CORPORATION.

EIZO NANAO CORPORATION n'a aucune obligation de maintenir confidentielles les informations qui lui sont soumises, à moins d'un accord particulier avant la réception par EIZO NANAO CORPORATION de ces informations.

Tout a été fait pour que ce manuel fournisse des informations à jour, mais les spécifications des systèmes de haut-parleurs EIZO peuvent être modifiées sans préavis.

i-Sound est une marque de EIZO NANAO CORPORATION.

EIZO est une marque déposée de EIZO NANAO CORPORATION.

PRECAUTIONS 4

1. INTRODUCTION 6 2. COMMANDES ET BRANCHEMENTS 7
2. INSTALLATION 8
3. HAUT-PARLEURS ET REGLAGE DU VOLUME 11
4. DEPANNAGE 12
5. NETTOYAGE 13
6. CARACTERISTIQUES TECHNIQUES 14

GARANTIE LIMITEE 16

Pour toute sécurité comme pour la bonne utilisation de l'appareil, veuillez lire attentivement cette section ainsi que les indications de sécurité portées sur le moniteur (voir figure ci-dessous).

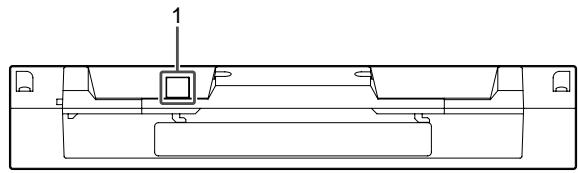

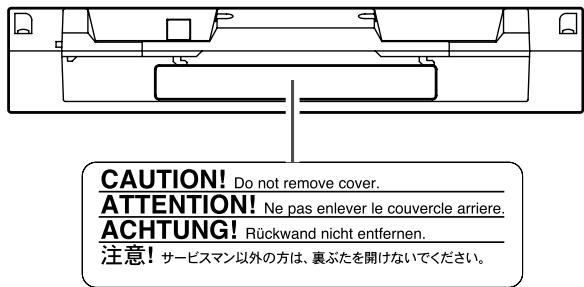

Dessus

Éloignez les petits objets ou les liquides de l'appareil.

L'introduction accidentelle de petits objets ou de liquides dans l'appareil peut entraîner un risque d'incendie, un choc électrique ou des dégâts matériels.

Attention

Pour régler l'angle de vision du moniteur, ne le prenez jamais par le système de haut-parleur. Si vous manipuez le moniteur en le prénant par les haut-parleurs, vous risquiez de les détacher ou de les faire basculer par-dessus le moniteur et vous blesser ou endommager le matériel.	Ø
Retirez le système de haut-parleurs chaque fois que vous manipuez le moniteur. Il est dangereux de Manipuler le moniteur avec les haut-parleurs fixés dessus. Vous risqueriez de vous blesser ou d'endommager l'appareil.	Ø
Fixez uniquement le système de haut-parleurs sur des moniteurs LCD EIZO spécifique. Si vous le fixez sur un autre moniteur, celui-ci risque de tomber et de vous blesser ou de provoquer des dégats matériels. Pour connaître les moniteurs spécifique, visitez notre site Web http://www.eizo.com/.	Ø

Pour un fonctionnement sûr

Ce produit est blindé pour éviter toute interférence avec les champs magnétiques. Il est néanmoins recommandé de ne pas placer d'objets magnétiques (montre, cassette vidéo, carte bancaire, disquette, etc.) trop près de cet appareil pour éviter toute interaction magnétique.

1. Introduction

Nous vous remercions d'avoir acheté ce système de haut-parleurs i-Sound L3 d'EIZO.

Contenu de l'emballage

Si l'un des contenus répertoriés ci-dessous manquait ou était endommagé, veuillez contacter votre revendeur le plus proche.

Nous vous recommandons de conserver l'emballage d'origine pour tout transport eventuel de l'appareil.

Système de haut-parleurs i-Sound L3 1

Manuel de l'utilisateur 1

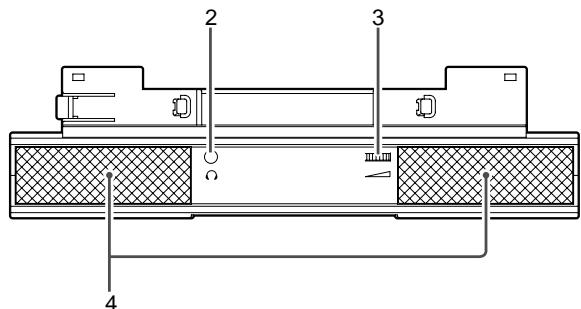

1. Port USB amont

Lorsque ce port est connecté au port aval d'un ordinateur, l'alimentation et le son sont fournis par l'ordinateur. La mise sous/hors tension de l'appareil est commandée par l'alimentation de l'ordinateur.

2. Prise pour casque

Branchez le casque à cette prise pour écouter le son avec un casque. Lorsque le casque est branché, les haut-parleurs ne transmettent plus aucun son.

3. Molette de commande du volume

Tournez cette molette pour régler le volume des haut-parleurs ou du casque.

3. Installation

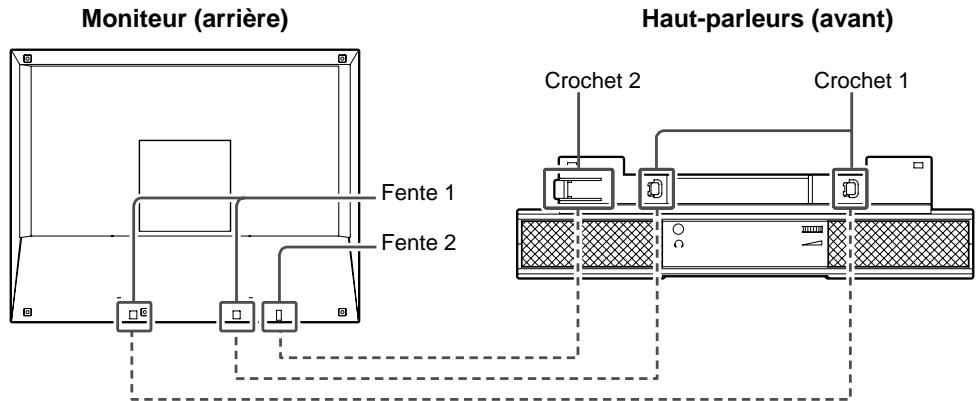

1. Vérifiez les positions de montage du moniteur et du système de haut-parleurs d'après les schémas ci-dessous.

2. Fixez le système de haut-parleurs sur le moniteur.

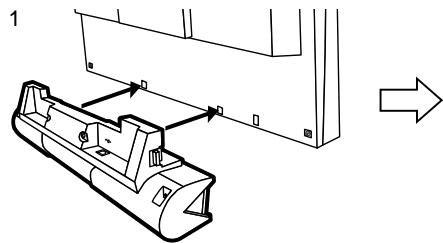

1. Fixez le système de haut-parleurs sur le moniteur. Placez les haut-parleurs sous l'écran et insérez le crochet 1 du dessus dans la fente 1 située en bas de la face arrière du moniteur.

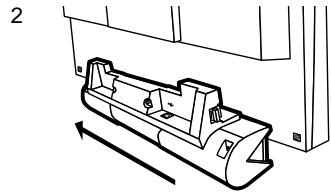

2. Faites glisser l'appareil vers la gauche pour engager le crochet [2] dans la fente [2], jusqu'au déclic de mise en place.

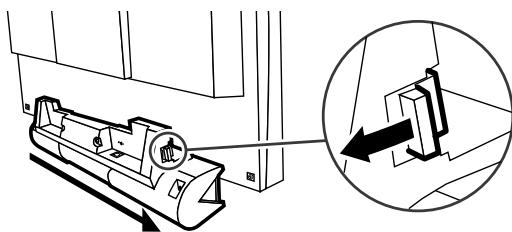

• Pour détacher le système de haut-parleurs du moniteur

Prenez l'appareil par les deux mains par l'arrière du moniteur et faites-le glisser vers la droite pour désengager le crochet [2] de la fente.

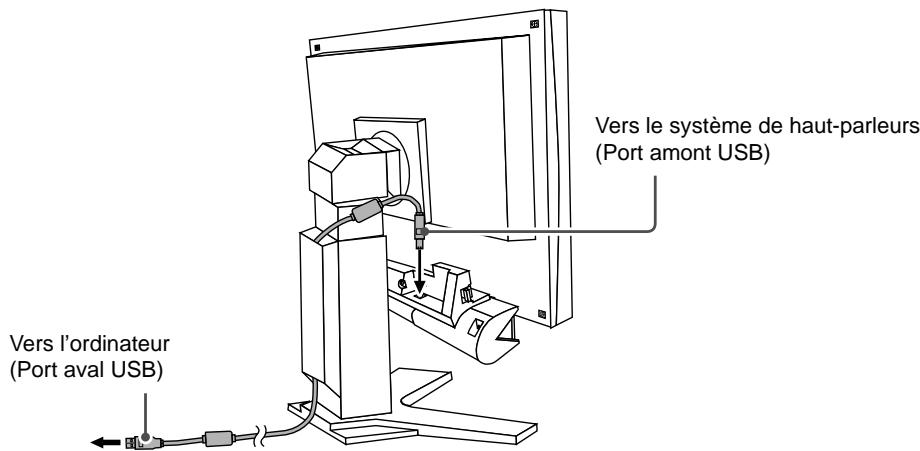

3. Branchez le câble USB au système de haut-parleurs.

Connectez le port USB aval de l'ordinateur au port USB amont du système de haut-parleurs à l'aide du câble USB.

1. Vérifiez le réglage du volume sur votre ordinateur.

Si vous utilisez un ordinateur sous environnement Windows, régalez le volume au maximum.

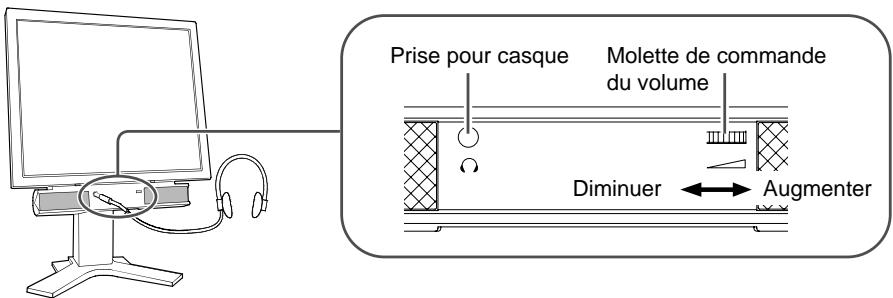

1. Réglez le volume du système de haut-parleur au niveau souhaité à l'aide de la molette.

• Pour utiliser un casque

Branchez la fiche du casque dans la prise pour casque du système de haut-parleurs. (Lorsque le casque est branché, les haut-parleurs ne transmettent plus aucun son.)

5. DEPANNAGE

Si un problème persiste même après avoir essayé les solutions proposées, contactez un revendeur EIZO.

Problème	Points à vérifier et solutions possibles
1. Aucun son	□ Vérifiez que le cable USB est correctement branché. □ Vérifiez que l'ordinateur est sous tension. □ Vérifiez les régliages de l'ordinateur et du logiciel audio. □ Vérifiez le niveau du volume du système de haut-parleur. □ Vérifiez que le mode audio de l'ordinateur n'est pas réglié sur Analogique. Le mode Analogique ne permet pas de diffuser du son. □ Vérifiez que le casque n'est pas branché. Si le casque est branché, les haut-parleurs ne transmettent plus aucun son.
2. Aucun son ne sort du casque	□ Vérifiez les points ci-dessus. Vérifiez que le casque est correctement branché.
3. Le son saute	□ Si les ressources de l'ordinateur sont saturées, le son peut sauter. Effectuez les actions suivantes pour réduire la charge sur votre ordinateur. - Fermez les applications inutiles. - Si votre système prend en charge le transfert DMA, exécutez un transfert DMA. - Si le logiciel audio comporte des effets visuels, comme Windows Media Player, désactivez les effets visuels.

6. Nettoyage

Un nettoyage périodique est recommandé pour permettre au système de haut-parleurs de conserver son aspect neuf et de prolonger sa durée de vie en fonctionnement.

Pour enlever les taches, essuyez l'appareil à l'aide d'un chiffon doux humide et légèrement imbibé de détergent neutre.

• N'utilisez jamais de diluant, benzine ou autre solvant fort ou nettoyant abrasif pour nettoyer ce produit, cela risquerait de l'endommager.

7. Caractéristiques techniques

Liste des spécifications

Haut-parleurs		4 cm x 2.8 cm (deux)
Système de haut-parleurs		Stéréo avec amplificateur intégré
Sortie amplificateur (mini)		0.9 W + 0.9 W
Réponse en fréquence		200 Hz ~ 20 kHz
Interface		USB Caractéristiques techniques Rev 1.1
Commande		Commande du volume
Alimentation		5V±5% (fournie par le port USB)
Consommation (maxi)		2.5 W
SE		Windows 2000 Professional (édition japonaise/anglaise) Windows XP Home/Professional (édition japonaise/anglaise) (Pour Windows XP, utilisez la dernieré version du pilote audio USB, disponible sur le site des mises à jour Windows, ou la version Service Pack 1.) Mac OS Ver 9.1 ou ultérieure (édition japonaise/anglaise) Mac OSX Ver 10.0 ou ultérieure (édition anglaise) Mac OSX Ver 10.1 ou ultérieure (édition japonaise)
Dimensions		306 mm (L) x 81 mm (H) x 55 mm (P) (12.0" (L) x 3.2" (H) x 2.2" (P))
Poids		430 g (0.9 lb)
Conditions ambientes	Température	Fonctionnement: 0 °C à 35 °C (32 °F à 95 °F) Stockage: -20 °C à 60 °C (-4 °F à 140 °F)
	Humidité	30 % à 80 % HR, sans condensation

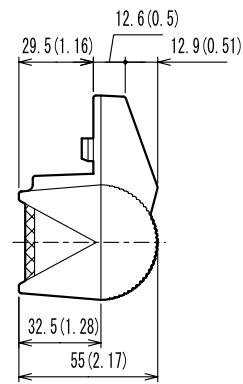

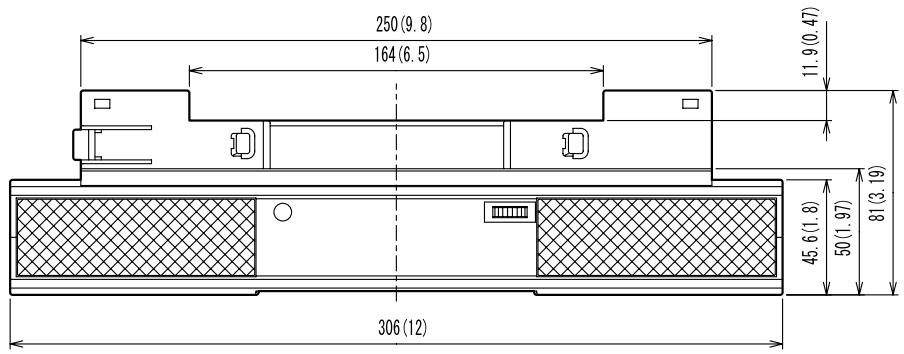

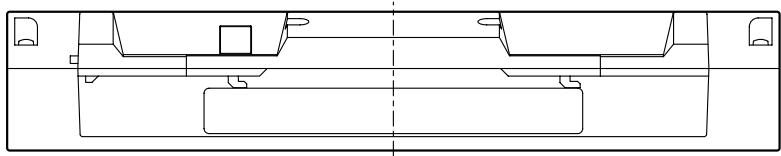

Dimensions

mm (pouce)

Garantie limitee

EIZO NANAO CORPORATION (ci-après « EIZO ») et les distributeurs agréés EIZO (ci-après « ses Distributeurs ») garantissent, en stricte conformité aux dispositions de la présente garantie limitée (ci-après « la Garantie »), à l'acheteur initial (ci-après « l'Acheteur initial ») ayant acheté le produit spécifique dans le présent document (ci-après « le Produit ») au-dessus de EIZO ou de ses Distributeurs, le Produit contre tout vice de matière ou de fabrication pour une période de trois (3) ans à compter de la date d'achat.

EIZO et ses Distributeurs cesseront de tenir ou conserver en stock toute pièce de ce Produit après l'expiration de la période de cinq (5) ans suivant l'arrêt de la production de telles pièces.

La Garantie est valable uniquement dans les pays ou les territoires où se trouvent les Distributeurs.

Si une défaillance du Produit imputable directement à un vice de matière et/ou de fabrication apparaît au cours de la période de garantie, EIZO et ses Distributeurs répareront ou remplaceront, selon leur choix, le produit défectueux.

Nonobstant tout autre clause de cette Garantie, EIZO et ses Distributeurs n'auront d'obligation dans le cadre de cette Garantie pour aucun des cas enumerés ci-dessous :

(a) Tout défaut du Produit résultant de dommages occasionnels lors du transport, d'une modification, d'une altération, d'un abus, d'une mauvaise utilisation, d'un accident, d'une installation incorrecte, d'un désastre, d'un entretien et/ou d'une réparation incorrectes effectuées par une personne autre que EIZO ou ses Distributeurs; (b) Toute incompatibilité du Produit résultant d'améliorations techniques et/ou réglementations possibles; (c) Tout défaut du Produit causé par un appareil externe; (d) Tout défaut d'un Produit sur lequel le numéro de série original a été altéré ou supprimé; (e) Toute déterioration normale du Produit, particulièrement celle des consommables, des accessoires et/ou des pièces reliées au Produit (touches, éléments pivotants, câbles, manuel d'utilisation etc.), et (f) Toute déformation, décoloration, et/ou gondolage de l'extérieur du Produit, y compris celle de la surface du panneau LCD.

Pour bénéficier d'un service dans le cadre de cette Garantie, l'Acheteur initial doit renvoyer le Produit port payé, dans son emballage d'origine ou tout autre emballage approprié offrant un degré de protection équivalent, au Distributeur local, et assume la responsabilité des dommages et/ou perte possibles lors du transport. L'Acheteur initial doit présenter une preuve d'achat du Produit complément sa date d'achat pour bénéficier de ce service dans le cadre de la Garantie.

La perte de garantie est la de garantie.

EIZO OU SES DISTRIBUTeurs NE SAURAIENT ETRE TENUS RESPONSABLES DES DOMMAGES OU PERTES DE DONNÉES OU D'AUTRES INFORMATIONSTOCKÉES DANS UN MÉDA QUELCONQUE OU UNE AUTRE PARTIE DU PRODUIT RENVOYÉ À EIZO OU AUX DISTRIBUTeurs POUR RÉPARATION.

AUCUNE AUTRE GARANTIE, EXPLICITE OU TACITE, N'EST OFFERTE PAR EIZO ET SES DISTRIBUTeurs CONCERNANT LE PRODUIT ET SES QUALITÉS, PERFORMANCES, QUALITÉ MARCHANDE OU ADAPTATION À UN USAGEPARTICULIER. EN AUCUN CAS, EIZO OU SES DISTRIBUTeurs NE SERONT RESPONSABLES DES DOMMAGES FORTUIITS, INDIRECTS, SPEÇIAUX, INDUITS, OU DE TOUT AUTRE DOMMAGE QUEI Q'IL SOIT (Y COMPRIS, SANS LIMITATION, LES DOMMAGES RÉSULTANT D'UNE PERTE DE PROFIT, D'une INTERRUPTION D'ACTIVITÉS, D'une PERTE DE DONNÉS COMMERCIALES, OU DE TOUT AUTRE MANQUE À GAGNER) RÉSULTANT DE L'UTILISATION OU DE L'INCAPACÉT D'UTILISER LE PRODUIT OU AYANT UN RAPPORT QUELCONQUE AVEC LE PRODUIT, QUE CE SOIT SUR LA BASE D'UN CONTRAT, D'UN TORT, D'UNE NÉLGENCE, D'une RESPONSABILITÉ STRICTE OU AUTRE, MÈME SI EIZO OU SES DISTRIBUTeurs ON ÉTÉ AVERTIS DE LA POSSIBILITÉ DE TELS DOMMAGES. CETTE LIMITATION INCLUT AUSSI TOUTE RESPONSABILITÉ QU I POURRAIT ÉTÉ SOULÉVEE LORS DES RECLAMATIONS D'un TIERS CONTRE L'ACHETEUR INITIAL. L'ESSENCE DE CETTE CLAUSE EST DE LIMITER LA RESPONSABILITÉ POTENTIELLE DE EIZO ET DE SES DISTRIBUTeurs RÉSULTANT DE CETTE GARANTIE LIMITÉE ET/OU DES VENTES.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
