I·SOUND L2 - Haut-parleur EIZO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de haut-parleurs stéréo
Marque	EIZO
Modèle	I·SOUND L2
Dimensions (L x H x P)	390 x 40,5 x 69 mm
Poids	430 g
Alimentation	CC 15 V fournie par le moniteur EIZO (connecteur DC IN)
Consommation électrique max	6,0 W
Puissance de l'amplificateur (max)	2 x 2,0 W
Bande passante	200 Hz - 20 kHz
Type de haut-parleurs	Bass Reflex
Diamètre des haut-parleurs	2,8 cm (chacun)
Nombre de haut-parleurs	2
Connecteurs d'entrée	2 x entrée ligne (mini-jack stéréo), 1 x entrée microphone (mini-jack stéréo)
Connecteur de sortie	1 x casque (mini-jack stéréo)
Réglage du volume	Molette
Fonctions principales	Haut-parleurs stéréo intégrés, microphone intégré, alimentation automatique via moniteur, arrêt en mode économie d'énergie
Installation	Clipser sous le moniteur EIZO compatible
Matériau du boîtier	Plastique
Nettoyage conseillé	Chiffon doux humide et détergent doux
Précautions de sécurité	Ne pas exposer aux liquides, débrancher avant nettoyage, ne pas soulever le moniteur par les haut-parleurs
Garantie	Limitée, 3 ans
Compatibilité	Moniteurs LCD EIZO à face avant intégrée

FOIRE AUX QUESTIONS - I·SOUND L2 EIZO

Comment installer le système de haut-parleurs I·SOUND L2 sur mon moniteur EIZO ?

Éteignez le moniteur, retirez le capot des prises d'alimentation, puis fixez le système de haut-parleurs en insérant les crochets dans les fentes correspondantes sous le moniteur. Assurez-vous que l'alimentation est fournie via le connecteur DC IN.

Que faire si aucun son ne sort des haut-parleurs ?

Vérifiez que le moniteur est allumé et n'est pas en mode économie d'énergie. Assurez-vous que les capots des prises d'alimentation sont retirés et que le système de haut-parleurs est correctement clipsé. Contrôlez les connexions des périphériques audio et le réglage du volume.

Puis-je utiliser un casque avec ce système ?

Oui, branchez un casque sur la prise jack HEADPHONE. Lorsqu'un casque est branché, les haut-parleurs sont automatiquement désactivés.

Comment nettoyer le système de haut-parleurs ?

Débranchez d'abord le moniteur. Utilisez un chiffon doux légèrement humide avec un détergent doux. N'utilisez jamais de solvants comme le diluant ou la benzine. Ne vaporisez pas de liquide directement sur l'appareil.

Quel est le type et la puissance des haut-parleurs ?

Le système I·SOUND L2 utilise deux haut-parleurs de type Bass Reflex de 2,8 cm de diamètre, avec une puissance d'amplificateur maximale de 2 x 2,0 W.

Ce système est-il compatible avec tous les moniteurs EIZO ?

Non, il est spécifiquement conçu pour les moniteurs LCD EIZO à face avant intégrée. Il ne doit être utilisé qu'avec ces modèles.

Comment brancher plusieurs sources audio ?

Le système dispose de deux entrées ligne (LINE IN) sur mini-jack stéréo. Les signaux des deux entrées sont mélangés et reproduits par les haut-parleurs ou le casque.

Le système de haut-parleurs a-t-il besoin d'une alimentation séparée ?

Non, l'alimentation est fournie directement par le moniteur EIZO via le connecteur DC IN. Pas de cordon d'alimentation séparé nécessaire.

Que faire en cas de problème persistant ?

Si les solutions de dépannage ne résolvent pas le problème, contactez votre revendeur EIZO agréé pour une assistance.

Quelle est la garantie de ce produit ?

EIZO offre une garantie limitée de 3 ans à compter de la date d'achat, couvrant les défauts matériels et de fabrication. Conservez votre preuve d'achat.

MODE D'EMPLOI I·SOUND L2 EIZO

Symboles de sécurité

Ce manuel utilise les symboles de Sécurité représentés ci-dessous, qui mettent en évidence des informations essentielles. Veuillez les lire attentivement.

AVERTISSEMENT

Le non respect des consignes données dans un AVERTISSEMENT peut entraîner des blessures sérieues ou même la mort.

ATTENTION

Le non respect des consignes données dans un ATTENTION peut entraîner des blessures et/ou endommager la propriété ou le matériel.

Indique une action interdite.

Copyright © 2000 EIZO NANAO CORPORATION. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire, ni transmise, sous quelque forme et par quelque moyen que ce soit, électronique, mécanique ou autre, sans l'autorisation préalable et écrite de Eizo NANAO Corporation.

Eizo Nanao Corporation n'a aucune obligation de maintenir confidentielles les informations qui lui sont soumises, à moins d'un accord particulier avant la réception par Eizo Nanao Corporation de ces informations.

Tout a été fait pour que ce manuel fournisse des informations à jour, mais les spécifications des systèmes de haut-parleurs EIZO peuvent être modifiées sans préavis.

i-Sound est une marque de Eizo Nanao Corporation.

EIZO est une marque déposée de Eizo Nanao Corporation.

TABLE des matières

• Le système de haut-parleurs EIZO i-Sound™ L2 ne doit être utilisé qu’avec la nouvelle gamme de moniteurs LCD EIZO à face avant intégrée.

PRECAUTIONS 3

1. INSTALLATION 9
2. DEPANNAGE 13
3. NETTYAGE 14
4. SPECIFICATIONS 15

GARANTIE LIMITEE 17

Attention

• Enlevez le système de haut-parleurs pour déplacer le moniteur.

Il est dangereux de soulever le moniteur par le système de haut-parleurs. Ceci pourrait endommager l'appareil ou vous blesser.

• Pour régler l'angle de vision du moniteur, ne le prenez jamais par le système de haut-parleurs.

Le déplacement du moniteur par le système de haut-parleurs peut le déloger du moniteur LCD et pincer la peau. Prenez garde à ne pas laisser tomber le système de haut-parleurs sur le moniteur LCD et à ne pas le pencher par-dessus.

Avertissement

• Éloignez les liquides du moniteur comme du système de haut-parleurs. Tout introduction de liquide à l'intérieur présente un risque d'incendie, d'électrocuté ou de dégâts matériels.

Attention

• Le système de haut-parleurs EIZO i-Sound™ L2 est exclusivement destiné aux moniteurs LCD EIZO qui assurent le support et l'alimentation de l'appareil.
• Le système de haut-parleurs est blindé pour éviter les émissions de champs magnétiques. Mais il est néanmoins recommandé d'éviter de placer des éléments très sensibles aux champs magnétiques (cassette enregistrée, montre, carte à puce, disquette, etc) trop près de cet appareil pour éviter toute possibilité d'influence magnétique.

1. Introduction

Ce manuel détaille les précautions d'installation, les fonctions, les spécifications et le fonctionnement du système de haut-parleurs i-Sound™ L2 d'EIZO.

Inventaire

• Système son i-Sound L2... 1 Cables stéréo mini-jack.... 1
• Manuel d'utilisation... 1

• Si un des éléments de la liste ci-dessus manquait ou était endommagé, veuillez prendre contact avec votre revendeur local.
• Nous vous recommandons de conserver les matériaux d'emballage d'origine en cas de besoin.

Le système de haut-parleurs EIZO i-Sound L2 a été conçu spécialement pour la nouvelle gamme de moniteurs EIZO, il en fait des appareils multimédia complets. Les deux haut-parleurs intégrés offrent une grande qualité sonore en stéréo, et l'appareil dispose aussi d'un microphone et d'un réglage de volume. Il peut recevoir des entrées audio provenant d'autres appareils comme une carte son, un lecteur de CD ou de cassettes, ou encore un microphone.

• Installation facile par clipsage et appareil professionnel
• Pas de cordon d'alimentation séparé

Alimentation directe par le moniteur (connecteur DC IN). Les haut-parleurs sont donc coupés dès que le moniteur entre en mode économique d'énergie.

• Deux entrées ligne permettent de brancher deux ordinateurs. Les entrées sont mélangées sur les haut-parleurs ou le casque.
• Réglage de volume

FIGURES

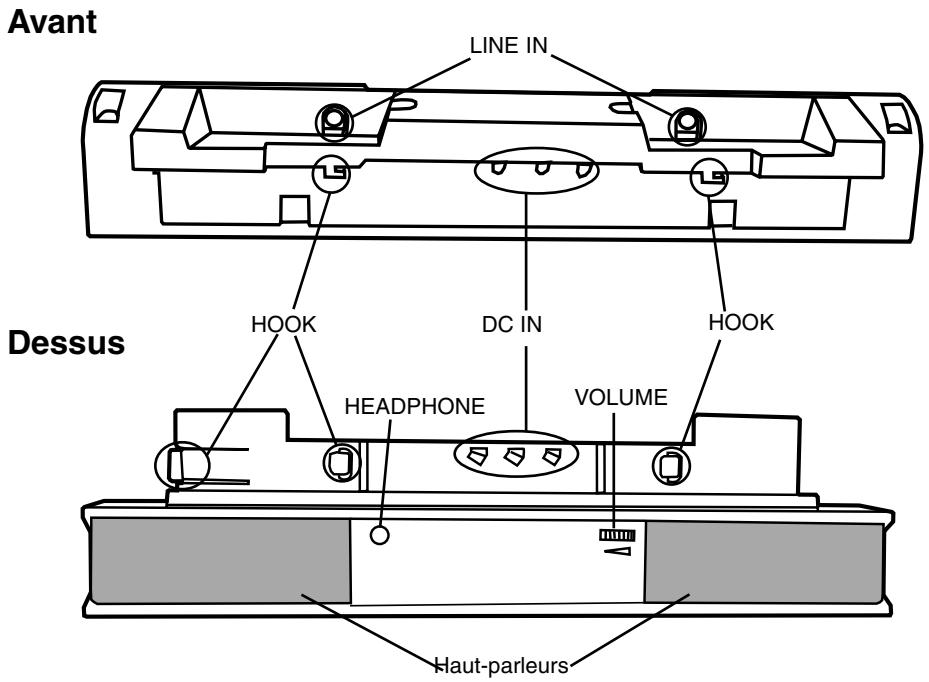

Avant / dessus

• DC IN : Alimentation provenant du moniteur.

Après association du moniteur et de l'ensemble de haut-parleurs, le connecteur DC IN permet l'alimentation automatique du système de haut-parleurs par le moniteur.

• HEADPHONE: Prise jack pour casque

Un casque est souvent très pratique pour travailler sans gêner l'entourage proche. Quand le casque est branché, les haut-parleurs ne transmettent plus aucun son.

Réglage de volume

Le réglage de volume permet de modifier le niveau sonore émis par les haut-parleurs ou le casque.

• LINE IN: Prise jack pour entrée externe

Cette prise permet de brancher des périphériques audio externes, ordinateur ou carte son pour reproduire leurs informations sonores par les haut-parleurs ou le casque.

2. Installation

• Eteignez toujours le moniteur avant d'installer ou d'enlever le système de haut-parleurs ou de brancher ou débrancher d'autres appareils sur ce système de haut-parleurs.

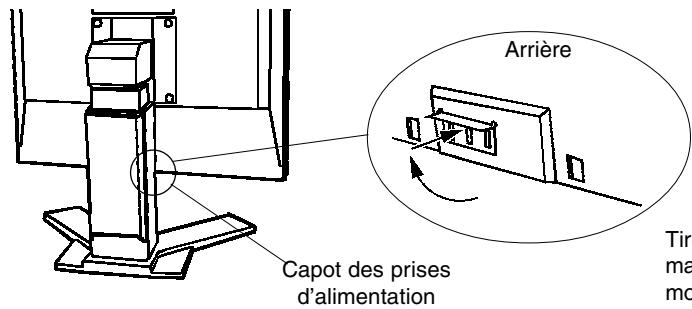

1. Enlevez le capot des prises d'alimentation sur le moniteur LCD.

Eteignez le moniteur LCD et retirez le capot des bornes comme indiqué ci-dessous. Tirez sur le capot des bornes à la main pour le faire glisser dans la rainure du moniteur LCD. Le capot des bornes reste ouvert. Ne pas toucher les bornes d'alimentation avec les doigts.

Tirez sur le capot des bornes à la main pour le faire glisser dans la rainure du moniteur LCD.

2. Fixez le système de haut-parleurs sur le moniteur LCD.

1. Fixez le système de haut-parleurs sur le moniteur LCD. Placez les haut-parleurs sous le moniteur et insérez les crochets 'a' en haut dans les fentes 'a' en bas de la face arrière du moniteur.

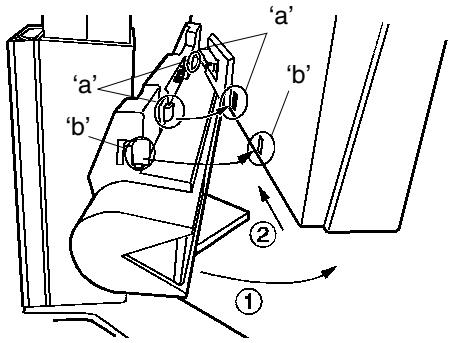

2. Faites glisser l'appareil en place en tirant légèrement sur le côté pour fixer le crochet 'b' dans la fente 'b'.

• Pour séparer le système de haut-parleurs du moniteur, appuyez sur le crochet 'b' en maintenant les haut-parleurs et faites-les glisser légèrement des deux mains.

2. Branchez les câbles des périphériques sur l'appareil.

• Utilisez le câble stéreo mini-jack livré (ou autre câble de mêmes caractéristiques) pour brancher des périph eils, commandez un autre câble stéreo mini-jack.
• Branchez les prises jack pour casque (ou pour sortie ligne) des périphériques sur l'entrée LINE IN du système de haut-parleurs par le câble mini-jack stéréo.

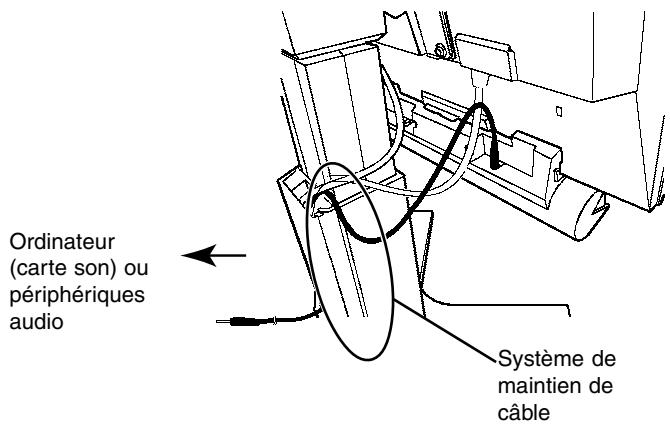

• Passez les câbles d'alimentation et de signal dans le système de maintien de câble du socle à hauteur réglable.

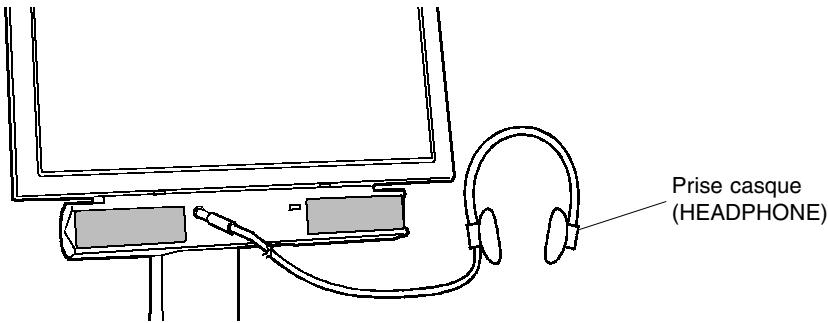

Haut-parleurs et réglage du volume

1. En plus des haut-parleurs intégrés, vous pouvez utiliser d'autres appareils de reproduction sonore ou un casque branché sur le i-Sound™ L2 (quand un casque est branché sur la prise casque, aucun son ne sort des haut-parleurs).

1. Utilisez le réglage de volume pour obtenir le niveau sonore voulu.

3. DEPANNAGE

Cette page présente les problèmes que l'utilisateur peut corriger lui-même. Si un problème persiste après essai des solutions proposées, prenez contact avec un revendeur EIZO.

Problèmes

Points à vérifier et solutions possibles

• Aucun son

□ Vérifiez que le moniteur est allumé. □ Vérifiez que les capots des prises d'alimentation sur le moniteur sont enlevés. □ Vérifiez que le système de haut-parleurs est branché correctement sur le moniteur. □ Vérifiez que le moniteur n'est pas en mode d'économie d'énergie PowerManager. □ Vérifiez que les péripériques audio sont branchés correctement sur le système de haut-parleurs. □ Vérifiez que les péripériques audio branchés sur l'appareil sont bien allumés. □ Vérifiez que le réglage de volume est à une position permettant l'audition. □ Si vous branchez un casque, rappelez-vous que les haut-parleurs n'émettent,aucun son tant que ce casque est branché. Vérifiez que le casque est branché correctement sur la prise jack correspondante pour obtenir la meilleure qualité sonore.

Avertissement

• Éloignez les liquides du moniteur comme du système de haut-parleurs. Toute introduction de liquide à l'intérieur présente un risque d'incendie, de choc électrique ou de dégâts matériels.

Attention

• Pour votre sécurité, débranchez toujours le moniteur avant de nettoyer le système de haut-parleurs. Vous vous exposez sinon à un choc électrique.
• N'utilise jamais de diluant, de benzine ou autre solvant fort ou nettoyant abrasif pour nettoyer l'appareil, il pourrait endommager le boîtier.
• Un nettoyage périodique permettra de conserver au système de haut-parleurs son aspect neuf et de prolonger sa durée de vie.
• Pour enlever les taches, essuyez le boîtier avec un chiffon doux humide et un détergent doux. Ne vaporisez jamais de cire ou de produit de nettoyage directement sur le boîtier. Ne nettoyez pas à l'air comprimé.

Spécifications électriques

Système de haut-parleurs 4 × 2.8 ~cm (deux)

Haut-parleurs Type Bass Reflex

Puissance de l'amplificateur (maxi) 2.0W + 2.0W

Bande passante 200Hz ~ 20kHz

Réglage du volume (haut-parleur ou casque branché)

Alimentation CC 15V (fournie par le moniteur)

Consommation électrique (maxi) 6.0 W

Connecteurs d'entrée Entrée ligne externe: Mini-jack stéréo x 2

Microphone externe : Mini-jack stéreo

Connecteurs de sortie Casque: Mini-jack stéreo

Spécifications mécaniques

Dimensions 390mm (L) × 40.5mm (H) × 69mm (P)

12,0" (L) × 3,2" (H) × 2,2" (P)

Poids 430 g (0,9 lbs.)

Spécifications d'environnement

Température Fonctionnement: 0^ 35^

Stockage: -20^ 60^

Humidité 30% 80% HR sans condensation

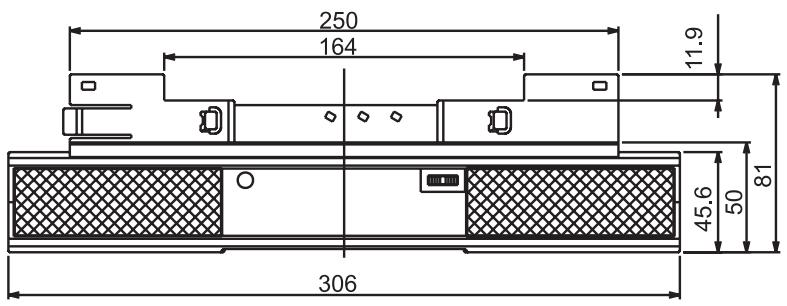

VUE DE FACE

VUE DE COTE

Garantie limitee

Eizo Nanao Corporation (EIZO) et ses distributeurs agrées doivent à l'acquéreur une garantie couvrant les défauts matériels et/ou de fabrication pendant trois ans à compter de la date d'acquisition.

Dans l'éventualité d'un début de fonctionnement, pendant la période de garantie, attribué directement à un défaut matériel et/ou de fabrication, EIZO et ses distributeurs agréés, selon leur besoin, répareront ou remplaceront le produit défectueux par un réseau identique ou similaire. EIZO et ses distributeurs agréés, d'après cette garantie, n'ont aucune obligation dans les cas suivants:

(a) Tous defaits causés par un transport sans précautions, par des modifications, par des changements, par une mauvaise utilisation, par un accident, par une installation incorrecte, par un désastre, par un entretien défecteurs ou une mauvaise réparation par un tiers autre qu'ELZO et ses distributeurs. (b) Toutes déformations, décolorations, distorsions ou autres effets dus à une dépréciation normale du produit. (c) Toutes incompatibilités des produits avec des innovations ou règlements techniques ultérieurs. (d) Tous defaults du produit causés par des équipements externes. (e) Tous défauts du produit sur lequel le nombre de série originel a été retire ou modifié.

Pour profiter de cette garantie, l'acheteur original doit retourner le produit (en port payé) à son distributeur EIZO agréé, dans son emballage d'origine ou dans un autre emballage offrant un degré de protection équivalent, et en prenant la responsabilité en cas de déteriorations et/ou de perte pendant le transport. Dans le cas de l'utilisation de la garantie, l'acheteur original doit présenter un document provenant de l'achat ainsi que la date d'achat.

Après l'expiration de la période de garantie, cette dernière expire aussi sur les pièces réparées et/ou remplacées.

EIZO ET SES DISTRIBUTEURS AGREES, NE FOURNISSENT AUCUNE AUTRE GARANTIE, EXPRIMEE OU INSINUEE, EN CE QUI CONCERNE LE PRODUIT ET SA QUALITE, SES PERFORMANCES, SA COMMERCIALISATION OU SON APTITUDE EN CAS D'UTILISATIONS PARTICULIERES. EN AUCUN CAS, EIZO ET SES DISTRIBUTEURS AGREES NE SONT RESPONSABLES DES DOMMAGES CONSECUTIFS, D'IMPORTANCE SECONDAIRE ET DE TOUT AUTRE SORTTE (INCLUANT AUCUNE LIMITATION DE PERTES OU DE PROFITS), QUE'IZO ET SES DISTRIBUTEURS AGREES AIENT ETE AVISES DE LA POSSIBILITE DE TEL DEGATS, PROVENANT DE LA VIOLATION OU DU REFUS DU CONTRAT OU DE LA GARANTIE, DE NEGLIGENCES OU DANS TOUT AUTRE CAS, CES RESTRICTIONS S'APLIQUENT EGALEMENT EN CAS DE RECLAMATION D'UN TIERS CONTRE L'ACHETEUR ORIGINEL, LE BUT DE CES PROVISIONS EST DE LIMITER LA RESPONSADILITE D'IZO ET DE SES DISTRIBUTEURS AGREES DANS LE CADRE DE CET ACCORD ET/OU DE CES VENTTES. EIZO ET SES DISTRIBUTEURS AGREES, NE FOURNISSENT AUCUNE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, EN CE QUI CONCERNE LE PRODUIT ET SA QUALITE, SES PERFORMANCES, SA COMMERCIALIZATION OU SON APTITUDE EN CAS D'UTILISATIONS PARTICULIÈRES. EN AUCUN CAS, EIZO ET SES DISTRIBUTEURS AGREES NE SONT RESPONSABLES DES DOMMAGES CONSECTUIFS, D'IMPORTANCE SECONDAIRE ET DE TOUT AUTRE TYPE (INCLUANT AUCUNE LIMITATION DE PERTES OU DE PROFITS), QUELLE SOIT LA FAÇON DONT EIZO ET SES DISTRIBUTEURS AGREES AIENT ÉTÉ AVISÉS DE LA POSSIBILITÉ DE TELS DÉGÂTS, PROVENANT DE LA VIOLATION OU DU REFUS DU CONTRAT OU DE LA GARANTIE, DE NEGLIGENCES OU DANS TOUT AUTRE CAS, CES RESTRICTIONS S'APPLIQUENT ÉGALEMENT EN CAS DE RECLAMATION D'UN TIERS CONTRE L'ACHETEUR ORIGINEL, LE BUT DE CES PROVISIONS EST DE LIMITER LA RESPONSABILITÉ D'EIZO ET DE SES DISTRIBUTEURS AGREES DANS LE CADRE DE CET ACCORD ET/OU DE CES VENTES.
