COLOREDGE CG301W - Moniteur professionnel EIZO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur professionnel LCD couleur
Marque	EIZO
Modèle	COLOREDGE CG301W
Taille de l'écran	76 cm (29,8 pouces) diagonale
Résolution native	2560 x 1600 (WQXGA)
Type de panneau	LCD TFT couleur avec revêtement anti-reflet
Couleurs affichables	16,77 millions
Luminosité recommandée	120 cd/m²
Temps de réponse	Environ 12 ms
Angle de vision (horizontal/vertical)	178° / 178° (CR ≥ 10)
Pas de masque	0,2505 mm
Fréquence de balayage horizontal	26 - 100 kHz
Fréquence de balayage vertical	29,5 - 30,5 Hz / 59 - 61 Hz
Connecteurs d'entrée	2 x DVI-D (1 Dual Link, 1 Single Link compatible HDCP)
Ports USB	1 amont, 2 avals (USB 2.0)
Alimentation	100-120 / 200-240 VAC, 50/60 Hz
Consommation électrique (max)	170 W (avec USB)
Consommation en veille	Moins de 2 W

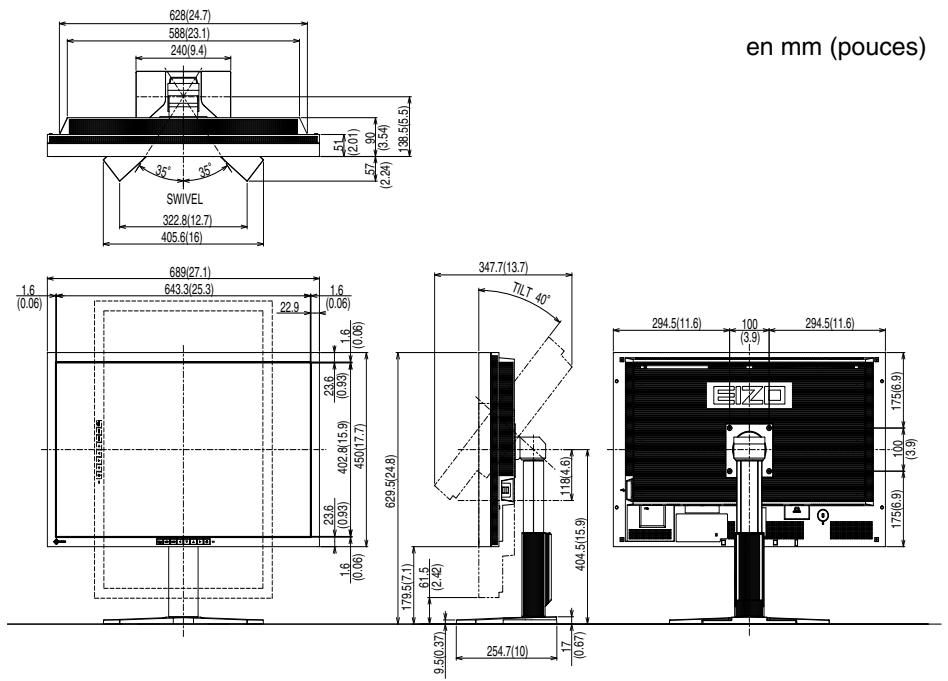

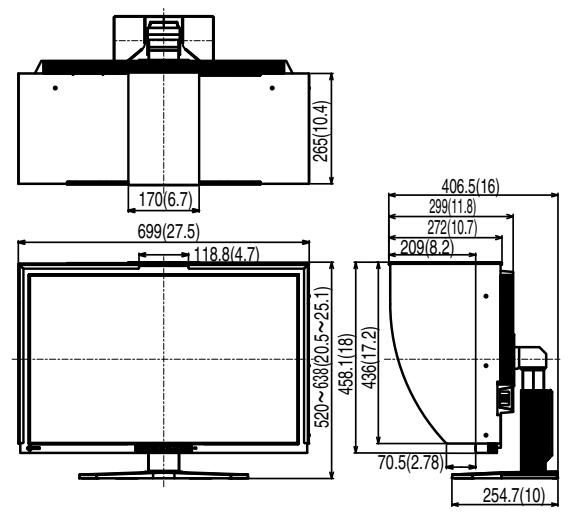

Dimensions avec socle (L x H x P)	689 x 511,5-629,5 x 254,7 mm
Poids avec socle	15,7 kg
Fonctions principales	ColorNavigator, modes FineContrast, orientation portrait/paysage, verrouillage des réglages, économie d'énergie DVI DMPM
Entretien et nettoyage	Chiffon doux légèrement humide pour la carrosserie ; chiffon doux (gaze, coton) pour le panneau ; ne pas utiliser de solvants
Sécurité	Mise à la terre obligatoire, ne pas démonter, éloigner les liquides, utiliser sur surface stable
Garantie et réparabilité	Confiez toute intervention à un technicien qualifié ; pièces détachées disponibles auprès du revendeur EIZO

FOIRE AUX QUESTIONS - COLOREDGE CG301W EIZO

Comment calibrer le moniteur EIZO COLOREDGE CG301W ?

Utilisez le logiciel ColorNavigator fourni sur le CD-ROM d'utilitaires. Connectez le moniteur à l'ordinateur via le câble USB fourni, puis lancez le logiciel pour calibrer les caractéristiques et générer des profils ICC (Windows) ou ColorSync (Mac).

Quels modes de contraste fin sont disponibles ?

Le moniteur propose quatre modes FineContrast : Custom (réglages personnels), sRGB (couleurs standard web), EMU (pour logiciel d'étalonnage) et CAL (mode calibré via ColorNavigator).

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux comme de la gaze ou du coton. Pour les taches tenaces, humidifiez légèrement le chiffon ou utilisez le ScreenCleaner fourni. N'utilisez jamais d'alcool, de diluant ou de produits abrasifs.

Que faire si l'écran reste noir et le voyant est orange ?

Le moniteur est en mode d'économie d'énergie. Déplacez la souris ou appuyez sur une touche du clavier. Si le problème persiste, vérifiez que le PC est allumé et que le câble de signal est correctement branché. Vous pouvez aussi appuyer sur le bouton SIGNAL 1-2 pour changer d'entrée.

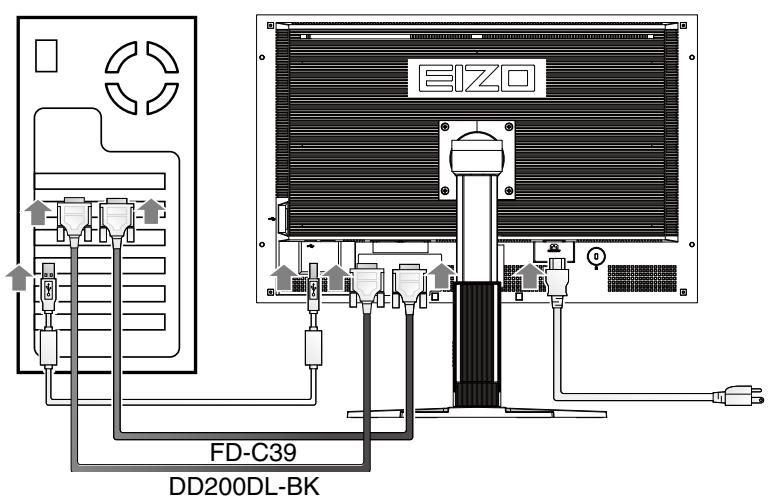

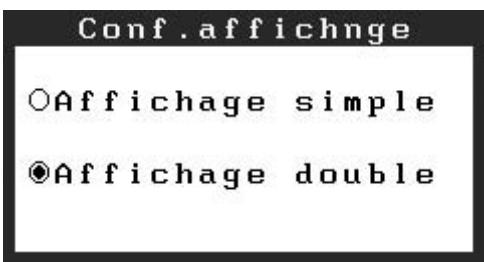

Comment activer l'affichage double écran ?

Branchez les câbles DVI-D sur les deux connecteurs SIGNAL1 et SIGNAL2. Maintenez enfoncé le bouton 1-2 et appuyez sur ENTER. Dans le menu, sélectionnez Affichage double avec les touches △▽ et validez.

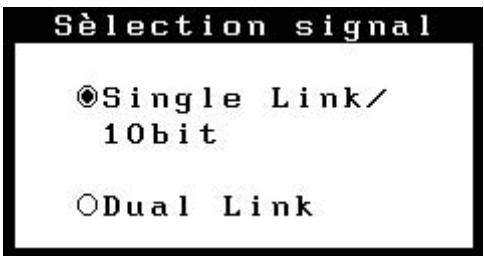

Le moniteur prend-il en charge le signal 10 bits ?

Oui, certaines cartes graphiques supportent l'entrée de signal couleur 10 bits. Pour l'activer, branchez le câble sur SIGNAL1, maintenez 1-2 et appuyez sur ENTER, puis choisissez Affichage simple et sélectionnez Single Link/10bit.

Comment régler l'orientation du menu d'ajustage en mode portrait ?

Dans le menu de réglage, sélectionnez Configurer OSD puis Orientation. Utilisez les touches pour choisir Portrait ou Landscape. Assurez-vous que le moniteur est en position haute et incliné vers le haut avant de le faire pivoter.

Comment économiser de l'énergie avec ce moniteur ?

Activez la fonction PowerManager dans le menu de réglage. Sélectionnez DVI DMPM pour que le moniteur passe en veille automatiquement selon les réglages de l'ordinateur. Vous pouvez aussi régler un Délai d'extinction (1 à 23 heures) pour une mise en veille après inactivité.

Que faire si des pixels sont toujours allumés ou éteints ?

Le panneau LCD est fabriqué avec une technologie de haute précision. Un taux de pixels effectifs de 99,9994% est garanti. Quelques pixels manquants ou allumés sont normaux et ne constituent pas un défaut. Si le problème est important, contactez votre revendeur.

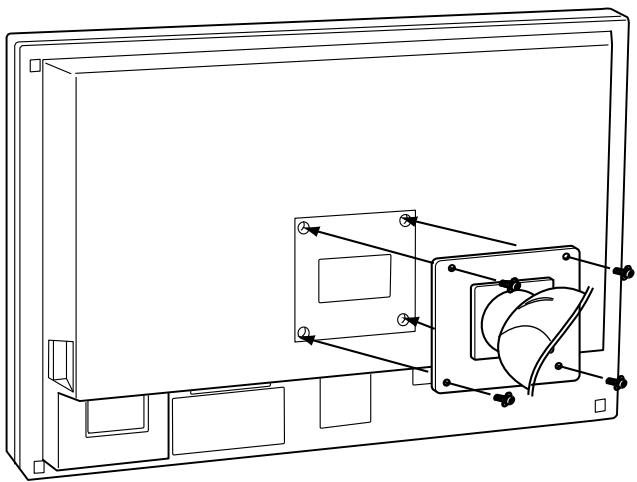

Comment fixer un bras support VESA ?

Déposez le socle en dévissant les deux vis de fixation. Utilisez un bras compatible VESA (entraxe 100x100 mm) et vissez-le avec les quatre vis M4x12 mm fournies. Respectez le couple de serrage et vérifiez que le support peut supporter le poids du moniteur (11,2 kg sans socle).

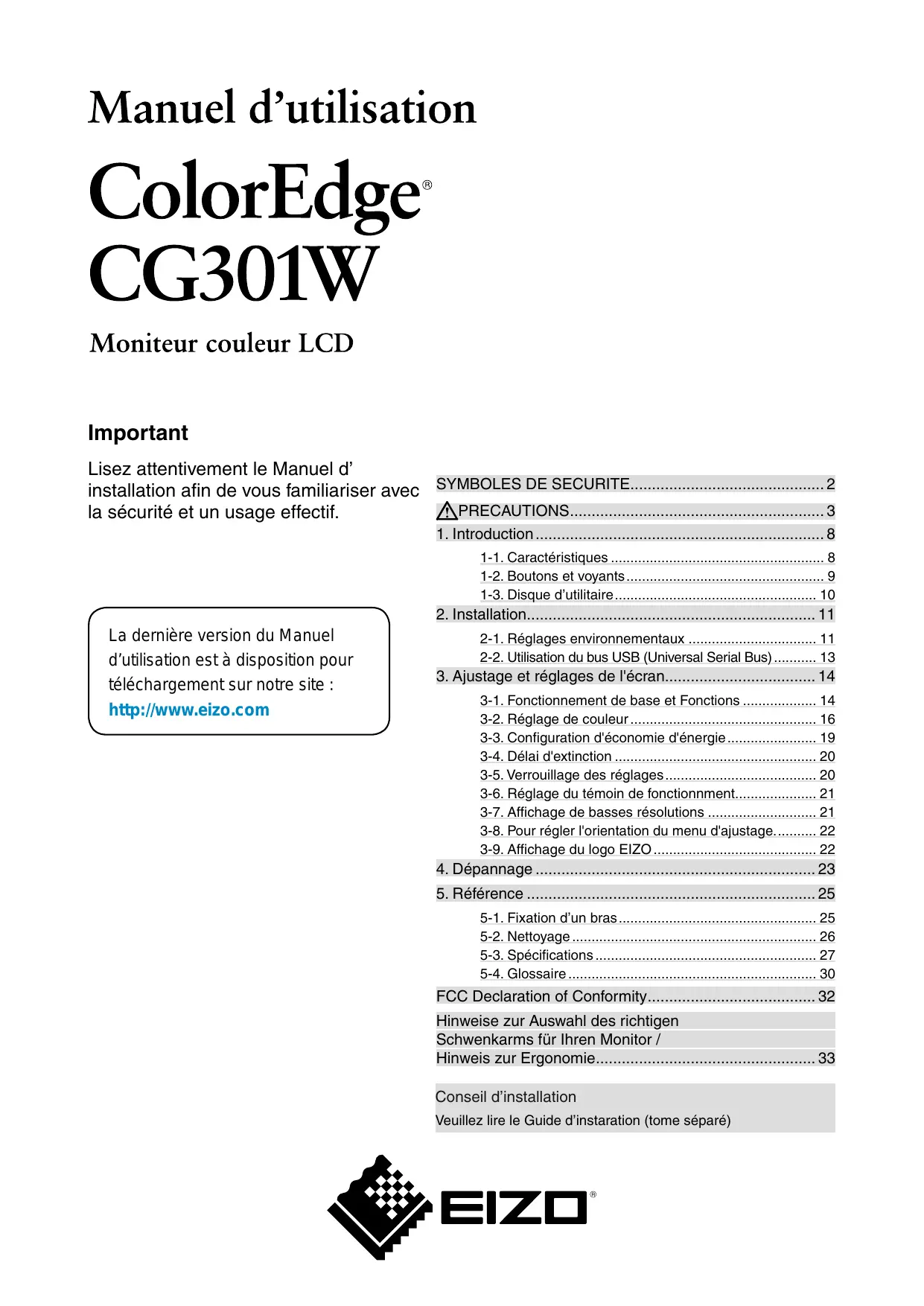

MODE D'EMPLOI COLOREDGE CG301W EIZO

ColorEdge CG301W

Moniteur couleur LCD

Important

Lisez attentivement le Manuel d'installation afin de vous familiariser avec la sécurité et un usage efficace.

La dernière version du Manuel d'utilisation est à disposition pour téléchargement sur notre site : http://www.eizo.com

PRECAUTIONS 3

1-1. Caractéristiques 8 1-2. Boutons et voyants 9 1-3. Disque d'utilitaire 10

2. Installation 11

2-1. Réglages environnementaux 11 2-2. Utilisation du bus USB (Universal Serial Bus) 13

1. Ajustage et réglages de l'écran 14

3-1. Fonctionnement de base et Fonctions 14 3-2. Réglage de couleur 16 3-3. Configuration d'économie d'énergie 19 3-4. Délai d'extinction 20 3-5. Verrouillage des réglages 20 3-6. Réglage du problème de fonctionnement 21 3-7. Affichage de basses résolutions 21 3-8. Pour régler l'orientation du menu d'ajustage 22 3-9. Affichage du logo EIZO 22

1. Dépannage 23
2. Référence 25

5-1. Fixation d'un bras 25 5-2. Nettoyage 26 5-3. Spécifications 27 5-4. Glossaire 30

Conseil d'installation

Veuillez lire le Guide d'installation (tome séparé)

Symboles de sécurité

Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

!	AVERTISSEMENT Le non respect des consignes données dans un AVERTISSEMENT peut entraîner des blessures sérieues ou même la mort.
!	ATTENTION Le non respect des consignes données dans un ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.
	Indique une action interdite.
	Signale la nécessité d'une mise à la terre de sécurité

Copyright© 2007-2009 EIZO NANAO CORPORATION Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire, ni transmise, sous quelque forme et par quelque moyen que ce soit, électronique, mécanique ou autre, sans l'autorisation préalable et écrite de EIZO NANAO CORPORATION.

EIZO NANAO CORPORATION n'est tenu à aucun engagement de confidentialité vis-à-vis des informations ou documents soumis, sauf accord préalable de sa part avant réception de ces informations. Tout a été fait pour que ce manuel fournisse des informations à jour, mais les spécifications des moniteurs EIZO peuvent être modifiées sans préavis.

Apple, Macintosh, Mac OS et ColorSync sont des marques déposées de Apple Inc.

VGA est une marque déposée de International Business Machines Corporation.

VESA est une marque ou une marque déposée de Video Electronics Standards Association aux États-Unis et dans d'autres pays.

Windows et Windows Vista sont des marques déposées enregistrées de Microsoft Corporation aux États-Unis et dans d'autres pays.

PowerManager et ColorNavigator sont des marque de EIZO NANDAO CORPORATION.

• ScreenManager, ColorEdge et EIZO sont des marques déposées de EIZO NANAO CORPORATION au Japon et dans d'autres pays.

Les spécifications du produit varient en fonction des régions de commercialisation.

Vérifiez que le manuel est bien écrit dans la langue de la région d'achat de l'appareil.

Important!

• Ce produit a été réglé spécialement en usine en fonction de la région de destination prévue. Les performances du produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d'utilisation dans une région différente de celle prévue à l'origine.
• Pour votre sécurité comme pour la bonne utilisation de l'appareil, veuillez lire cette section ainsi que les indications de sécurité portées sur le moniteur (consultez la figure ci-dessous).

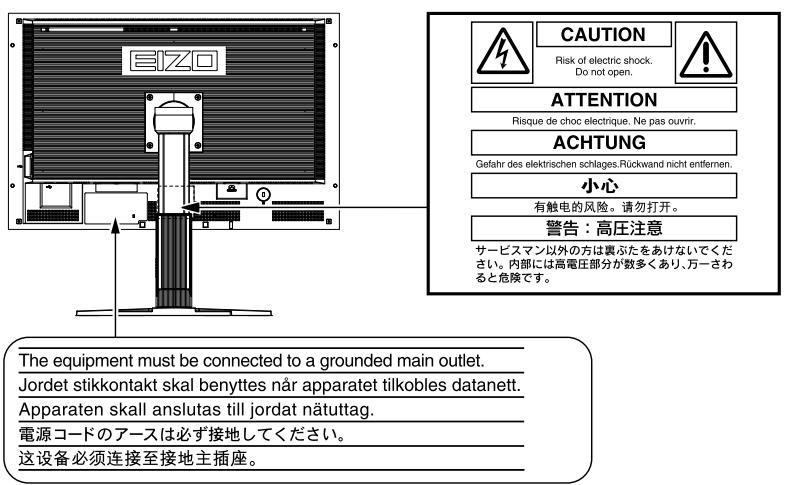

Emplacements des étiquettes de sécurité

Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre revendeur.

Il peut être dangereux de tenter d'utiliser un moniteur au fonctionnement défectueux.

Ne pas démonter la carrosserie ni modifier le moniteur.

Le démontage de la carrosserie ou la modification du moniteur peuvent causer un choc électrique ou une brûlure.

Confiez toute intervention à un technicien qualifié.

Ne tentez pas de dépanner vous-même cet appareil, l'ouverture ou la dépose des capots vous expose à des tensions dangereuses ou à d'autres dangers.

Éloignez les petits objets ou les liquides de l'appareil.

L'introduction accidentelle de petits objets ou de liquides dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégâts. Si du liquide se répand sur ou à l'intérieur de l'appareil, débranchez immédiatement le cordon secteur. Faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau.

Placez le moniteur sur une surface stable et robuste.

Il y a risque de chute de l'appareil sur une surface inappropriée, qui pourrait entraîner des blessures ou endommager l'appareil. En cas de chute, débranchez immédiatement le cordon secteur et faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau. Toute utilisation de l'appareil après une chute peut entraîner un incendie ou un choc électrique.

Choisissez bien l'emplacement du moniteur.

Il y a risques de dégâts à l'appareil, d'incendie ou de choc électrique.

• Ne pas utiliser à l'extérieur.
• Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc).
• Ne pas installer l'appareil dans un environnement poussiéreux ou humide.
• Ne pas installer l'appareil à un endroit exposé directement à la vapeur d'eau.
• Ne pas placer l'appareil près des appareils de chauffage ou d'humidification.
• Ne placez pas l'appareil dans un environnement contenant des gaz inflammables.

Utilisez le cordon secteur fourni pour le branchement sur la prise secteur standard dans votre pays. vérifiez la tension d'épreuve du cordon secteur.

Tout autre branchement peut présenter des risques d'incendie ou de choc électrique.

Alimentation : 100-120/200-240 Vca 50/60 Hz

Pour débrancher le cordon secteur, tirez fermement sur la fiche exclusivement.

Ne jamais tirer sur le cable, au risque d'endommager le cordon. Ce qui pourrait causer un incendie ou un choc électrique.

L'appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d'incendie ou de choc électrique.

Utilisez la tension correcte.

• L'appareil a été conçu pour utilisation avec une tension de secteur particulière.

L'utilisation sur une tension différente de celle spécifiée dans ce manuel pourrait causer un choc électrique, un incendie ou d'autres dégâts.

Alimentation : 100-120/200-240 Vca 50/60 Hz

• Ne surchargez pas les circuits d'alimentation électrique au risque de causer un incendie ou un choc électrique.

Traitez correctement le cordon secteur.

• Ne faites pas passer le cordon sous le moniteur ou autre objet lourd.
• Ne pas tirer sur le câble et ne pas le fixer.

Cessez d'utiliser tout cordon secteur endommagé. L'utilisation d'un câble défectueux peut entraîner un incendie ou un choc électrique.

Ne touchez pas au cordon secteur ni à la fiche s'ils émettent des étincelles.

Ne touchez pas à la fiche, au cordon secteur ni au câble si des étincelles apparaisent. Vous risqueriez un choc électrique.

Pour fixer un bras support, consultez la documentation du bras pour fixer correctement le moniteur et serrez les vis.

Un mauvais montage pourrait se traduire par une séparation de l'appareil qui pourrait l'endommager ou causer une blessure. En cas de chute de l'appareil, demandez conseil à votre revendeur. N'utilisez pas un appareil endommagé. L'utilisation d'un appareil endommagé peut entraîner un incendie ou un choc électrique. Pour refixer le socle inclinable, utilisez les mêmes vis et serrez-les correctement.

Ne touchez pas un panneau LCD endommagé à mains nues.

Les cristaux liquides qui peuvent s'écouler du panneau sont toxiques par contact avec les yeux ou la bouche. En cas de contact de la peau ou du corps avec le panneau, lavez immédiatement à grande eau. En cas de symptôme anormal ou de malaise, veuillez consulter votre médecin.

Les voyants contiennent du mercure. Jetez-les conformément aux réglementations locales ou nationales en vigueur.

Procédez avec précaution pour transporter l'appareil.

Débranchez les câbles secteur et de signal puis l'appareil en option. Il est dangereux de déplacer l'appareil avec ses options ou ses câbles. Vous risquez de vous blesser ou d'endommager l'appareil.

• Lors du transport de l'appareil, maintenez-le fermement, comme illustré ci-dessous.
• L'appareil ne doit pas être transporté ou ouvert de son emballage par une seule personne étant donné la taille et le poids de l'appareil. Une chute de l'appareil pourrait l'endommager ou causer des blessures.

N'obstruez pas les fentes de ventilation de la carrosserie.

• Ne placez jamais de livres ni autres papiers sur les fentes de ventilation.
• N'installez pas le moniteur dans un espace confiné.
• N'utilisez pas le moniteur couché sur le côté ni à l'envers.

Toutes ces utilisations risquent d'obstruer les fentes de ventilation et d'empêcher une circulation d'air normale, et vous font risquer un incendie ou d'autres dégâts.

Attention

Ne jamais toucher aux fiches électriques avec les mains humides.

Tout contact avec la fiche électrique les mains humides peut être dangereux et peut causer un choc électrique.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancher rapidement l'appareil en cas de problème.

Nettoyez régulièrement les alentours de la prise.

L'accumulation de poussière, d'eau ou d'huile sur la fiche ou la prise peut entraîner un incendie.

Débranche le moniteur avant de le nettoyer.

Le nettoyage du moniteur sous tension peut causer un choc électrique.

Si l'appareil ne doit plus être utilisé pendant un certain temps, débranchez le câble secteur de la prise murale par sécurité pour éviter toute consommation électrique.

Avertissement concernant le moniteur

Pour éviter la variation de luminosité due à un usage prolongé et pour assurer la stabilité de la luminosité, il est recommandé d'utiliser un réglage de luminosité aussi bas que possible.

Le panneau LCD est fabriqué à l'aide d'une technologie de haute précision. Toutefois, il est possible que des pixels manquants ou des pixels allumés apparaissent sur l'écran LCD. Il ne s'agit pas d'un dysfonctionnement.

Pourcentage de pixels effectifs : 99,9994 % ou supérieur.

Le rétro-éclairage du moniteur LCD n'est pas éternel.

Si l'écran s'assombrit ou scintille, prenez contact avec votre revendeur.

N'appuyez pas violemment sur le panneau ou sur ses bords, vous risquez d'endommager l'écran. Des traces peuvent persister sur l'écran si l'image est statique ou noire. Des pressions répétées sur l'écran peuvent le détériorer ou endommager le panneau LCD. L'affichage d'un écran blanc ou noir peut faciliter la disparition des traces.

Ne frottez pas l'écran et évitez d'appuyer dessus avec des objets coupants ou pointus, par exemple un stylo ou un crayon, qui peuvent endommager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer.

Lorsque vous changez l'image à l'écran après avoir laissé la même image pendant longtemps, vous risquez d'avoir une image rémanente. Utilisez l'économisateur d'écran ou le début d'extinction pour éviter d'afficher la même image pendant longtemps.

Lorsque le moniteur est froid et que vous l'installez dans une pièce ou bien si la température de la pièce augmente rapidement, il se peut que de la condensation se forme à l'intérieur ou à l'extérieur du moniteur. Dans ce cas, ne le mettez pas sous tension et attendez que la condensation ait disparu, car elle pourrait endommager le moniteur.

Pour un comportement d'utilisation du moniteur

Un écran trop nombre ou trop lumineux peut abîmer les yeux. Ajustez la luminosité du moniteur en fonction des conditions ambiantes.

Regarder le moniteur trop longtemps entraîne une fatigue oculaire. Faites des pauses de 10 minutes toutes les heures.

1. Introduction

Merci beaucoup pour votre choix d'un moniteur couleur EIZO.

1-1. Caractéristiques

• Ecran LCD format large 29,8 pouces Large palette de couleurs, couvrant 97% de l'espace couleur Adobe RGB
• Compatible affiche WQXGA (2560 × 1600)
• Compatible signal HDCP (SIGNAL2)
• Double affichage compatible en raccordant un système double entrée (connecteurs DVI-D × 2)
• Conforme à la norme d'entrée numérique (TMDS)
• Fréquence de balayage horizontal : 26 à 100 kHz
• Fréquence de balayage vertical : 29.5 à 30.5Hz, 59 à 61Hz (VGA TEXT : 69 à 71 Hz)
• Résolution : 2 560 points × 1 600 lignes Mode à trame synchrone*1: (29.5 - 30.5Hz, 59 - 61Hz)
• Fonction de lissage (uniforme à net)
• Le logiciel de calibrage « ColorNavigator » inclus vous permet de calibrer les caractéristiques du moniteur et de générer des profils ICC (pour Windows) et des profils Apple ColorSync (pour Macintosh) (reportez-vous au disque d'utilitaires EIZO LCD).
• Modes de Contraste Fin pour sélectionner le mode le plus adapté à l'image à afficher
• Pied réglable en hauteur
• Affichage disponible en mode Portrait/Paysage (rotation vers la droite)
• L'étiquette « Certification du réglage » décrit les caractéristiques individuelles de couleur du moniteur
• Capot anti-reflets intégré
• Compatible avec le logiciel de simulation des déficiences liées à la couleur «Unicolor Pro» (Ce logiciel peut être téléchargé sur http://www.eizo.com)

Les fréquences compatibles varient en fonction du modèle de votre carte vidéo.

Remarque

• Ce moniteur peut être positionné pour le mode Portrait ou Paysage. Cette fonction permet de régler l'orientation du menu de réglage lors de l'utilisation de l'écran du moniteur à la verticale. (Reportez-vous au paragraphe « 3-8. Pour régler l'orientation du menu d'ajustage. » à la page 22.)
• Si vous utilisez le moniteur en position « Portrait », il peut être nécessaire de modifier le réglage selon la carte vidéo utilisée par tout ordinateur. Consultez le manuel de la carte vidéo pour plus d'informations.

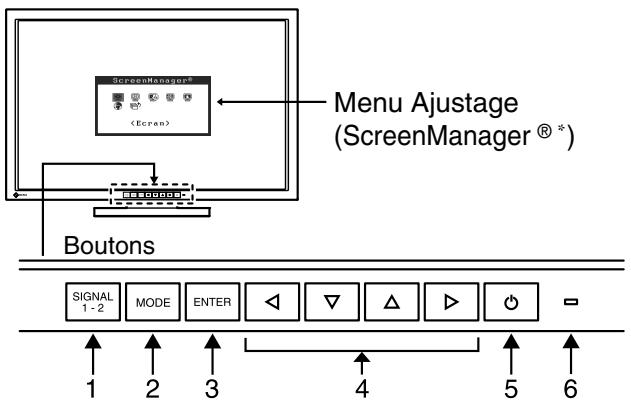

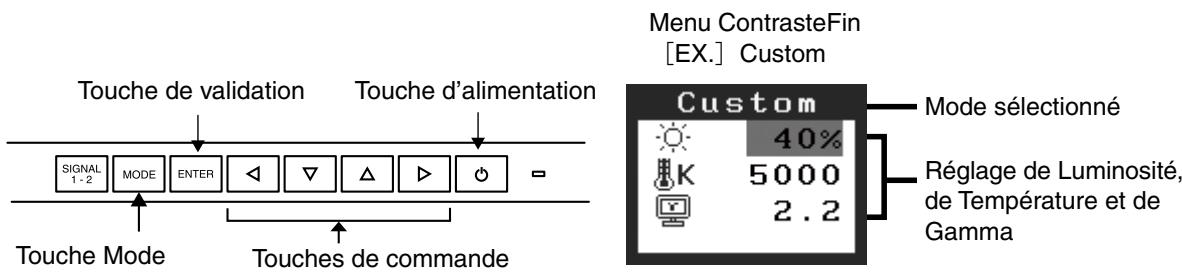

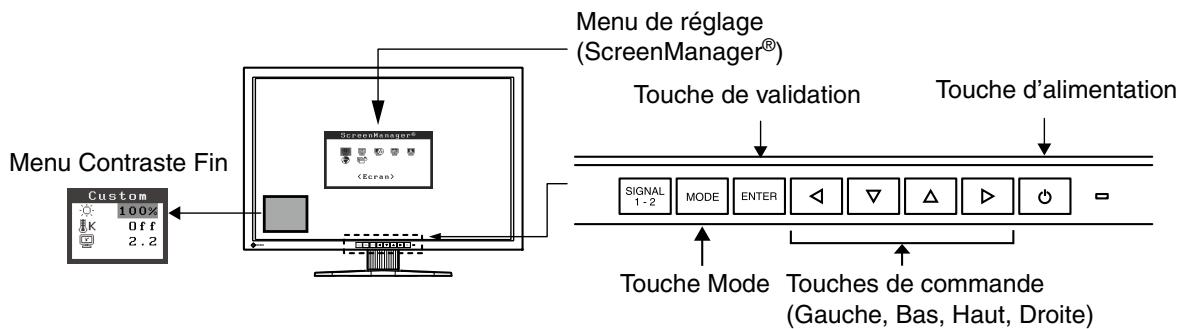

1-2. Boutons et voyants

1. Touche de sélection du signal d'entrée
2. Touche Mode
3. Touche de validation
4. Touches de commande (Gauche, Bas, Haut, Droite)
5. Touche d'alimentation
6. Voyant Tension

Etat duvoyant	Etat du fonctionnement
Bleu	L'écran s'affi che
Bleu clignotant (2 énergie)	Lorsque le minuteur est défini dans ColorNavigator, indique qu'un nouveau calibrage est nécessaire (en mode CAL ou EMU).
Orange	Economie d'énergie
Arrêt	Hors tension

*ScreenManager® est un alias besoin par EIZO pour le menu Ajustage.

1-3. Disque d'utilitaire

Un CD-ROM « Disque utilitaire LCD EIZO » est fourni avec le moniteur. Le tableau suivant présente le contenu du disque et l'ensemble des logiciels d'application.

Contenu du disque

Le disque inclut des logiciels de réglage ainsi que le Manuel d'utilisation. Lisez le fichier « Readme.txt » ou « read me » inclus sur le disque pour connaître les procédures de démarrage des logiciels ou d'accès aux fichiers.

Éléments	Présentation	Pour Windows	Pour Macintosh
Fichier « Readme.txt » ou « read me »		✓	✓
ColorNavigator	Un logiciel d'application permettant de calibrer les caractéristiques du moniteur et de générer des profils ICC (pour Windows) et des profils Apple ColorSync (pour Macintosh). (Un ordinateur doit être raccordé au moniteur à l'aide du cable USB fourn.) Reportez-vous à la description ciaplres.	✓	✓
Utilitaire de réglage de l'écran	Logiciel d'affichage de motifs du moniteur utilisé lors du réglage manuel de l'image du signal d'entrée analogue.	✓	-
Fichiers de motifs de réglage d'écran	Pour le réglage manuel de l'image d'entrée du signal analogue. Si l'Utilitaire de réglage de l'écran n'est pas compatible avec votre ordinateur, utilisez ce fichier pour régler l'image.	✓	-
Manuel d'utilisation (PDF file)		✓	✓

Pour utiliser colornavigator

Pour installer et utiliser le logiciel, consultez le manuel d'utilisation du logiciel correspondant sur le CD-ROM. Pour utiliser ce logiciel, vous devez raccorder un ordinateur au moniteur à l'aide du câble USB fourni.

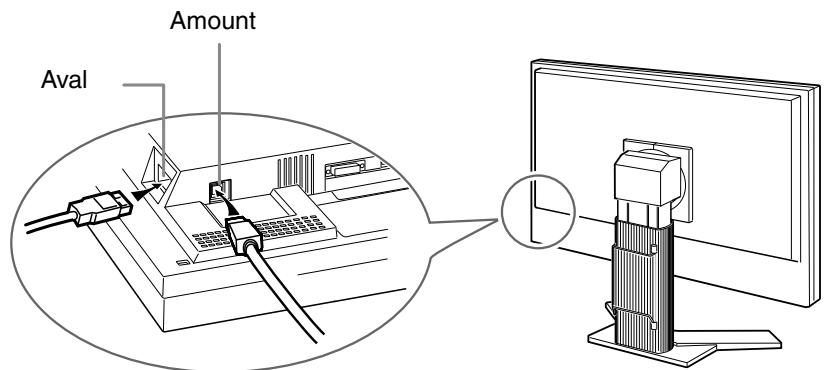

Pour plus d'informations, reportez-vous au « 2-2. Utilisation du bus USB (Universal Serial Bus) » (page 13).

2-1. Réglages environnementaux

Selon votre contexte d'exploitation, il peut être nécessaire de régler la fréquence correspondant à votre carte graphique. Si vous installez le moniteur pour la première fois ou si vous changez d'environnement, configurez le moniteur.

Note

• Les paramètres d'usine sont le mode d'affichage simple et la liaison mixte.
• Nous vous conseillons d'utiliser ColorNavigator en mode d'affichage simple et en orientation paysage.
• Consultez attentivement le manuel d'utilisation de la carte graphique.
• Vérifiez que le moniteur et le PC sont hors tension.

Affichage simultané de deux écrans

Il est possible d'afficher deux écrans simultanément sur un même moniteur, en utilisant une seule carte graphique, dotée d'un connecteur DVI-D2, ou bien deux cartes graphiques dotées chacune d'un connecteur DVI-D et installées sur le même ordinateur.

L'affichage double avec une résolution 1200 × 1600 équivaut à la taille d'affichage maximale.

Pour régler

Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le couplage.

Connecteurs du PC	Câble	Connecteurs du moniteu
	Câble de signal (DD200DL-BK)	SIGNAL1
	Câble de signal (FD-C39)	SIGNAL2

3 Maintenez le bouton 1-2 enfoncé et appuyez sur le bouton . 4 Le menu apparait au milieu de l'écran. Appuyez sur les boutons △ ▽ pour sélectionner « Affichage double », puis appuyez sur ENTER.

Activation de l'entrée de signal couleur 10 bits

Certaines cartes graphiques prennent en charge l'entrée de signal couleur 10 bits.

Pour régler

1 Reliez le connecteur d'entrée [SIGNAL1] à l'ordinateur à l'aide du cable [DD200DL-BK].

Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le couplage.

Connecteurs du PC	Câble	Connecteurs du moniteu
	Câble de signal (DD200DL-BK)	SIGNAL1

2 Maintenez le bouton 1-2 enfoncé et appuyez sur le bouton . 3 Le menu apparait au milieu de l'écran. Appuyez sur les boutons △ ▽ afin de sélectionner « Affichage simple », puis appuyez sur ENTER. 4 Le menu < Sélection signal > apparait. Appuyez sur les boutons △ ▼ pour sélectionner « Single Link/10bit », puis appuyez sur ENTER.

2-2. Utilisation du bus USB (universal serial bus)

Ce moniteur dispose d'un bus à la norme USB. Il se comporte comme un concentrateur USB quand il est relié à un ordinateur ou à un autre concentrateur, pour permettre la connexion de périphériques compatibles USB par les connecteurs normalisés.

Matériel nécessaire

• Un ordinateur équipé de ports USB ou un autre concentrateur USB relié à l'ordinateur compatible USB
• Windows 2000/XP/Vista // Mac OS 9.2.2 ou ultérieur et Mac OS X 10.2 ou version ultérieure
• Cable USB (MD-C93, fourni)

Note

• Consultez le fabricant de chacun des appareils pour plus de détails sur la compatibilité USB, la fonction de concentrateur USB peut ne pas fonctionner correctement selon l'ordinateur, le système d'exploitation ou les périphériques.
• Il est recommandé d'utiliser des ordinateurs et périphériques compatibles USB Rev. 2,0.
• Lorsque le moniteur est en mode économique d’énergie ou lorsqu’il est raccordé à une prise de courant alors qu’il est éteint, les périphériques raccordés aux ports USB (amont et aval) continuent de fonctionner. Par conséquent, la consommation d’énergie du moniteur varie selon les périphériques connectés, même si celui-ci est en mode d’économie d’énergie.
• Vous trouverez ci-dessous les procédures pour Windows 2000/XP/Vista et pour Mac OS.

Branchement au concentrateur USB (configuration de la fonction USB)

1. Branchez le moniteur à l'ordinateur par le câble de signal et démarrez l'ordinateur. 2. Branchez le port amont du moniteur sur le port aval de l'ordinateur compatible USB ou sur un autre concentrateur compatible USB par le câble USB.

Après le branchement du câble USB, la fonction de concentrateur USB peut être configurée automatiquement.

3. À propos de la configuration. Le concentrateur USB du moniteur est disponible pour branchement de périphériques USB aux ports avant du moniteur.

3-1. Fonctionnement de base et fonctions

Menu de réglage permet de modifier facilement les réglages du moniteur par le menu principal ou de sélectionner un mode de ContrasteFin.

Note

• Le menu de ContrasteFin ne peut pas être activé quand le menu Principal de Menu de réglage est affiché à l'écran.

1 Entrée dans le programme menu de réglage

Appuyez une fois sur le ENTER pour afficher le menu principal de Menu de réglage.

2 Modification des réglages

1. Sélectionnez l'icone de sous-menu voulue à l'aide des ∆ ▽ et appuyez sur le .
2. Utilisez les ∆ ▽ △ ▷ pour sélectionner l'icône de réglage voulue et appuyez sur le ENTER. Le menu de réglage apparait.
3. Utilisez les ↓ ▽ △ ▷ pour effectuer le réglage, appuyez ensuite sur le ENTER pour l'enregistrer.

3 Sortie de menu de réglage

1. Pour revenir au menu Principal, sélectionnez l'icone ou appuyez deux fois sur le , puis sur le .
2. Pour quitter le menu Principal de Menu de réglage, Sélectionnez l'icone ou appuyez deux fois sur le , puis sur le .

Remarque

• Un double-clic sur le [ENTER] permet de quitter le menu de réglage à tout moment.

Fonctions

Le tableau ci-dessous résume les réglages et paramètres du Menu de réglage.

Main menu	Sub menu		Reference
Réglage	Lissage		3-7. Affichage de basses résolutions
Couleur (Custom)*1	Luminosité		3-2.Réglage de couleur
	Température
	Gamma
	Saturation
	Nuance
	Gain
	6 Couleurs
	Restaurer
PowerManager	DVI DMPM		3-3. Configuration d'économie d'énergie
	Arrêt
Autres Fonctions	Taille		3-7. Affichage de basses résolutions
	Intensité Bords
	Signal Entrée		Régle la sélection de signal d'entée automatique ou manuelle.
	Mise en veille		Active ou non la mise en veille du monitour après inactivite.
	Bip		Active ou desactive le signal sonore du moniteur. (Sélection de signaux sonores)
	Configurer OSD	Taille	Modifier la tille du menu.
		Position du Menu	Règle la position du menu.
		Veille Menu	Fixe le temps d'affichage du menu.
		Translucide	Définit la transparence du menu.
		Orientation	Pour régler l'orientation du menu.
	Voyant Tension		Fait étéindre le tímoin bleu quand l'image est affichée (Réglage du tímoin de fonctionnement).
	Restaurer		Revent aux réglages d'usine (Réglages par défaut).
Informations	Informations		Pour consulter les paramètres de Menu de réglage, le nom du modele, le nombre de série et le temps d'utilisation.*2
Langue	Anglais, allemand, français, espagnol, italien, suédois, chinois (simplifié), chinois (traditionnel) et japonais.		Pour sélectionner la langue d'affichage de Menu de réglage.

Les fonctions accessibles et iconées affichées sur le menu dépendent du mode Contraste Fin sélectionné. Le tableau ci-dessous affiche les sous-menus quand le mode « Custom » est sélectionné (voir «3-2. Réglage de couleur»). Suite aux contrôles en usine, le temps d'utilisation peut être différent de 0 lors de la livraison.

Réglage simple [mode finecontrast]

Cette fonction vous permet de sélectionner le meilleur mode d'affichage en matière de luminosité de moniteur, etc.

Pour sélectionner le mode finecontrast

Une pression sur la MODE permet de sélectionner le mode le dernier adapté pour l'affichage parmi les 4 modes de ContrasteFin: Custom, sRGB, EMU et CAL.

Appuyez sur la [EMTER] pour quitter le menu.

Remarque

• Le menu de ContrasteFin ne peut pas être activé quand le menu Principal de Menu de réglage est affiché à l'écran.

Modes de contraste fin

Les modes de CAL Switch disponibles sont les suivants.

Mode	Purpose
Custom	Pour régler les paramètres de couleur en fonction de vos préférences personnelles.
sRGB	Pour afficher les images en fonction de couleurs d'origine (par exemple sur l'Internet).
EMU	Mode réservé au logiciel d'étalonnage
CAL

Réglage des paramètres de couleurs des modes

Les paramètres de couleur et de sont régibles sur le menu de Contraste fin. Sélectionnez l'icône de la fonction voulue par les touches de et et effectuez le réglage par les et .

Note

• Les modes « EMU » et « CAL » ne sont régulables que par le logiciel d'abonnement « ColorNavigator »

Les paramètres de couleur de chaque mode de ContrasteFin sont régibles par le menu de réglage.

Valeurs réglables

Les fonctions accessibles sur le menu dépendent du mode Contraste Fin sélectionné.

$: Régable/Modifiable «-»: Fixé en usine

Icônes	Fonctions	Modes de ContrasteFin
		Custom	sRGB	EMU	CAL
	Luminosité*	√	√	-	-
K	Température*	√	-	-	-
	Gamma*	√	-	-	-
	Saturation	√	-	-	-
J	Nuance	√	-	-	-
	Gain	√	-	-	-
	6 Couleurs	√	-	-	-
	Restaurer	√	-	-	-

• Ces valeurs ne sont régibles que sur le menu de ContrasteFin. (See ContrasteFin.)

Note

• Laissez chauffer le moniteur LCD au moins 30 minutes avant toute tentative de réglage.
• Les valeurs affichées en pourcentage correspondant au niveau de ce réglage particulier. Ils ne doivent servir que de référence.

Contenu des réglages

Menu	Description de la fonction	Plage de réglage
Luminosité	Réglage de la luminosité de l'écran	0~100%
	Remarque
	• Les valeurs en % sont indiquées à titre de référence.
Température	Pour sélectionner une température de couleur	4000K à 10000 K en unités de 500 K (y compris 9300 K).
	Remarque
	• Les valeurs représentées en Kelvin ne sont données que pour ré férence. • Lors du réglage de la température de couleur, la fonction <Gain> est automatiquement réglée selon la température de couleur. • Le réglage d'une température de couleur inférieure à 4000K ou supérieure à 10000 K désactive le réglage de température de couleur. (Le réglage de température n'est plus accessible). • Le réglage de <Gain> désactive le réglage de <Température>.
Gamma	Pour régler la valeur de gamma	1.8~2.6
Saturation	Pour modifier la saturation	-100~100 La valeur minimale (-100) passes l'image en monochrome.
	Note
	• Le réglage de <Saturation> peut empêcher l'affichage de certaines couleurs.
Nuance	Pour modifier la couleur de la peau, etc.	-100~100
	Note
	• Le réglage de <Nuance> peut empêcher l'affichage de certaines couleurs.
Gain	Pour modifier chaque couleur individuellement (rouge, vert et bleu)	0~100% Le réglage des composantes rouge, verte et bleue pour chaque mode permet de définir un mode de couleur personnalisé. Affichez une image sur fond blanc ou gris pour régler le gain.
	Remarque
	• Les valeurs en % ne sont indiquées que pour ↔férence. • Le réglage <Température> désactive ce réglage. Le réglage <Gain> varie en fonction la température de couleur.
6 Couleurs	Pour régler la <Saturation> et la <Nuance> de chaque couleur (Rouge, Jaune, Vert, Cyan, Bleu et Magenta)	Nuance: -100 ~ 100 Saturation: -100 ~ 100
Restaurer	Pour ramener les paramètres de couleur du mode sélectionné aux valeurs par défaut.

3-3. Configuration d'économie d'énergie

Le menu de réglage permet de configurer l'économie d'énergie du moniteur.

Note

• Pour contribuer activement à l'économie d'énergie, éteignez le moniteur quand vous ne l'utilisez pas. Il est recommandé de débrancher le moniteur pour éliminer toute consommation électrique.
• Même quand le moniteur est en mode d'économie d'énergie, les périphériques USB fonctionnent quand ils sont reliés au concentrateur USB du moniteur (ports amont et aval). La consommation du moniteur peut donc varier en fonction des périphériques reliés, même en mode économique d'énergie.

Ce moniteur est compatible avec la Specification « DVI DMPM »

1. Réglez les paramètres d'économie d'énergie de l'ordinateur.
2. Sélectionnez « DVI DMPM » dans le menu.

Système d'économie d'énergie

Le moniteur passe en mode économie d'énergie en cinq secondes, selon le réglage de votre ordinateur.

Ordinaire	Moniteur	Témoin de fonctionnement
Fonctionnement	Fonctionnement	Bleu
Economie d'énergie	Economie d'énergie	Orange

Allumez l'ordinateur pour revenir à un écran normal depuis le mode veille.

3-4. Délai d'extinction

La fonction de délai d'extinction fait passer automatiquement le moniteur en veille après un certain temps d'inactivité. Cette fonction permet de réduire les effets de rémanence d'image sur les moniteurs LCD laissés allumés longtemps sans activité.

1. Sélectionnez dans le menu de réglage.
2. Sélectionnez « Activer » et appuyez sur les touches de direction droite et gauche pour ajuster la « durée d'activité » (1 à 23 heures).

[Système du début d'extinction]

Ordinateur	Moniteur	Témoin de fonctionnement
Durée d'activité (1H - 23H)	Fonctionnement	Bleu
15 dernière minute de la « durée d'activité »	Avertissement préalable*1	Clignotant bleu
« Durée d'activité » expires	Eteint	Arrêt

Lorsque le bouton est enfoncé au cours de la période d'advertisement préalable, le moniteur continue à fonctionner pendant 90 minutes supplémentaires. Un prolongement du temps de fonctionnement peut être défini sans limite.

Appuyez sur 0.

Note

• La fonction de début d'extinction est aussi active quand PowerManager est actif, mais il n'y a pas d'avertissement préalable avant l'extinction automatique du moniteur.

3-5. Verrouillage des réglages

La fonction « verrouillage des réglages » permet d'éviter toute modification accidentelle.

Boutons qui peuvent être verrouillés	• ENTER • MODE • SIGNAL 1-2 + Ⓞ Conf. affichage (page 12)
Boutons qui ne peuvent pas être verrouillés	• SIGNAL 1-2 • Ⓞ (Touché de sélection du signal d'entrée) • Touché d'alimentation)

1. Appuyez sur pour permettre l'appareil hors tension.
2. Appuyez de nouveau sur tout en maintenant le bouton MODE enfoncé.

L'écran s'affiche avec le verrouillage de l'ajustage

[Déverrouillage]

1. Appuyez sur pour permettre l'appareil hors tension.
2. Appuyez de nouveau sur tout en maintenant le bouton MODE enfoncé.

L'écran s'affiche avec le verrouillage de l'ajustage débloqué.

3-6. Réglage du témoin de fonctionnement

Allume le témoin de fonctionnement. Cette fonction est disponible pour le mode multi-écran.

1. Sélectionnez dans le menu de réglage.
2. Sélectionnez « Désactiver »

3-7. Affichage de basses résolutions

Les résolutions les plus basses sont agrandies automatiquement en plein écran. La fonction du menu permet de modifier la dimension de l'image.

Note

• Lorsque l'option « Single Link/10bit » est sélectionnée sur le menu et le signal de couleur 10bit est saisi (page 12), la fonction ne peut pas être sélectionnée. L'écran s'affiche en mode « Normal ».

1 Agrandissement de l'image pour les faibles résolutions.

→ [←+] Sélectionnez. Sélectionnez dans le menu et réglez la dimension de l'image par les et .

Menu	Fonction
Plein Ecran	Affiche l'image en plein écran,quelle que soit la résolution. Les résolutions verticale et horizontalie peuvent être agrandies d'un facteur différent, donc certaines images peuvent être déformées.
Elargi	Certaines lignes de texte ou d'image peuvent apparaître de différentes tailles en mode « Agrandi » ou « Plein Ecran ».En mode « Elargi » ou « Plein Ecran », la zone extérieure à l'image (bordure) est le plus souvent noire.
Normal	Affi che les images selon la résolution spécifique.

Ex.) affichage en 1280× 1024

Plein écran (par défaut) (2560× 1600)

Élargi (2000× 1600)

Normal (1280× 1024)

2 Pour lisser les textes flous des images agrandies à basses résolutions.

Utilisez le réglage.

Lorsqu'une image à faible résolution est affichée en mode « Plein écran » ou « Élargi », les caractères ou les lignes de l'image affichée risquent devenir flous.

Désélectionnez dans le menu et utilisez les touches droite et gauche pour le réglage.

Note

• Selon la résolution de l'affichage, le réglage de la fonction de lissage n'est pas nécessaire.

(L'icône de lissage est alors indisponible.)

3 Régler la luminosité de la zone noire qui entoure l'image.

Réglage.

Sélectionnez dans le menu et utilisez les 4 et pour le réglage.

3-8. Pour régler l'orientation du menu d'ajustage.

L'orientation du menu d'ajustage peut être modifiée.

1. Sélectionnez dans le menu de réglage.
2. Sélectionnez dans le menu.
3. Utilisez pour sélectionner entre "Portrait" et "Landscape".
4. Faites pivoter l'écran du moniteur vers la droite.

Note

• Avant de tourner l'écran du moniteur, assurez-vous que celui-ci est réglé en position haute et qu'il est incliné vers le haut.

Remarque

• Si vous utilisez le moniteur en position « Portrait », il peut être nécessaire de modifier le réglage selon la carte vidéo utilisée par votre ordinateur. Consultez le manuel de la carte vidéo pour plus d'informations.

3-9. Affichage du logo EIZO

À l'allumage par le bouton en Panneau de commandes, le logo EIZO apparait pendant un certain temps. Cette fonction permet d'afficher ou non ce logo. (Par défaut le logo apparait).

1. Appuyez sur 5 pour permettre l'appareil hors tension.
2. Appuyez de nouveau sur tout en maintenant la ENTER enfoncée. Le logo EIZO ne s'affiche pas à l'écran.

1. Appuyez sur pour mettre l'appareil hors tension, to turn off the unit.
2. Appuyez de nouveau sur tout en maintenant la ENFER enfoncée. Le logo s'affiche à nouveau.

4. Dépannage

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec un revendeur EIZO.

• Pas d'image: Voir n^ 1 n^ 2
• Problèmes d'image: Voir n^3 n^9
• Autres problèmes: Voir n° 10 ~ n° 12
• Problèmes USB: Voir n° 13 ~ n° 14

Problèmes	Cause et solution
1. Aucune image • Levoyant d'alimentation ne s'allume pas.	• Vérifi ez que le cordon d'alimentation est correctement branché. • Appuyez sur Ⓞ.
• Levoyant d'alimentation s'allume en bleu.	• Augmentez le niveau de la valeur de réglage RGB pour le réglage [Gain] (page 18).
• Levoyant d'alimentation s'allume en orange.	• Changez le signal d'entrée en appuyant sur SIGNAL 1-2 • Utilisez la souris ou le clavier. • Mettez le PC sous tension.
2. Ce message s'affi che si aucun signal n'est entré.	Ce message s'affi che lorsque le signal n'est pas correctement entré même si le moniteur fonctionne correctement.
• Les messages d'erreur ci-dessous restent à l'écran 40 secondes. Vérifier signal Signal 1 fH: 0.0kHz fU: 0.0Hz * En mode Double affchage, le message d'erreur peut être visualisé en appuyant sur Ⓞ ou Ⓞ.	• Le message illustré à gauche risque de s'affi cher, étant donné que certains PC n'émettent pas de signal dès leur mise sous tension. • Vérifi ez si le PC est sous tension. • Vérifi ez que le cable de signal est correctement branché. • Changez le signal d'entrée en appuyant sur SIGNAL 1-2.
• Le message ci-dessous indique que le signal d'entrée est en dehors de la bande de fréquences spécifique ee. (Cette fréquence de signal s'affi che en rouge.) Exemple : Erreur de Signal Signal 1 fD:272.0MHz fH:100.0kHz fU:60.0Hz * En mode Double affchage, le message d'erreur peut être visualisé en appuyant sur Ⓞ ou Ⓞ.	• Redémarrez l'ordinateur. • Sélectionnez un mode d'affi chage approprié à l'aide du logiciel d'utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour de plus amples détails. fD: Fréquence de point fH: Fréquence horizontal fV: Fréquence verticale
3. Les caractères sont fl ours.	• Ajustez à l'aide de la fonction <Lissage> (page 21).
4. L'écran est trop clair ou trop nombre.	• Réglez l'option <Luminosite> ou <Contraste>. (Le rétroéclairage du moniteur LCD a une durée de vie limitée. Si l'écran s'assombrit ou scintille, contactez votre revendeur le plus proche.)
5.Des images rémanentes s'affi chent.	•Utilisez un économiqueur d'écran ou la fonction de mise en veille en cas d'affi chage prolongé d'une image.Les images rémanentes sont spécifique ques aux moniteurs LCD. Evitez d'affi cher la même image pendant trop longtemps.
6.Des points verts/rouges/blancs ou des points défectueux restent affi chés sur l'écran.	•C'est une caractéristique du panneau LCD et non un défaut.
7.Des franges d'interférences ou empreintes restent sur l'écran.	•Affi chez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu..
8.Des parasites apparaisent à l'écran.	•Lorsque les signaux du système HDCP sont entrés, il est possible que les images normales ne s'affi chent pas immédiatement à l'écran.
9.L'image affichée est étendue sur toute la longueur.	•Vérifiéz le type de cables raccordant le moniteur à l'ordinateur.
10.L'icône <Lissage> de la fonction <Ecran> du menu de réglage ne peut pas'être sélectionnée.	•Selon la résolution de l'affichage, le réglage de la fonction de lissage n'est pas nécessaire. (L'icône de lissage est alors indisponible.)
11.Le menu Principal du menu Ajustage ne s'ouvre pas.	•Vérifiéz ez la fonction Verrouillage des réglages (page 20).
12.Le mode ContrasteFin ne s'affi che pas.	•Vérifiéz ez la fonction Verrouillage des réglages (page 20).
13.Le PC est bloqué. / Les péripériques branchés sur les ports aval ne fonctionnent pas..	•Vérifiéz ez que le cable USB est correctement branché.Vérifiéz les ports aval en branchant les péripériques sur d'autres ports aval. Si le problème disparaît, prenez contact avec un revendeur EIZO.Effectuez la procédure suivante pour vérifi er l'état.Redémarrez l'ordinateur.Branchez directement les péripériques sur l'ordinateur.Si le problème disparaît, prenez contact avec un revendeur EIZO.
14.Configuration de la fonction USB impossibly.	•Vérifiéz que le cable USB est branché correctement.Vérifiéz que l'ordinateur et le système d'exploitation sont compatibles USB. (Consultez le fabricant de chaque système pour plus de détails sur la compatibilité USB).Vérifiéz l'activation des ports USB dans le BIOS du PC.(Pour plus de détails, consultez la documentation de l'ordinateur).

5-1. Fixation d'un bras

Le moniteur LCD est utilisé avec un bras support après dépose du socle inclinable et fixation du bras sur le moniteur.

Note

Fixez le bras ou le support conformément aux instructions des manuels d'utilisation. - Avant d'utiliser un bras ou un support d'une autre marque, vérifiez les points suivants etCHOISSEZ un bras ou un support conforme à la norme VESA. Utilisez les vis M4× 12 mm fournies avec le moniteur.

• Espacement entre les trous des vis: 100mm × 100mm
• Épaisseur de la plaque: 2,6 mm
• Suffisamment solide pour supporter le poids du moniteur (à l'exception du support) et les accessoires tels que les câbles.

Fixez le bras ou le support selon les angles d'inclinaison du moniteur suivants. - Inclinaison vers le haut et vers le bas (dans la plage de fonctionnement) - Branchez les câbles après la fixation du bras.

Installation

1 Posez le moniteur LCD sur un tissu propre étalé sur une surface stable avec la surface du panneau tournée vers le bas. 2 Déposez le support. (Préparez un tournevis.)

Dévissez les deux vis fixant l'appareil et le support à l'aide du tournevis. 3 Fixez correctement un bras support sur le moniteur LCD.

Fixez le support au moniteur à l'aide de quatre vis et d'un tournevis.

5-2. Nettoyage

Un nettoyage périodique est recommandé pour conserver son aspect neuf au moniteur et prolonger sa durée de vie.

Note

• N'utilisez jamais de diluant, de benzine, d'alcool (éthanol, méthanol ou alcool isopropylique), de poudre abrasive ou solvant fort qui pourrait endommager la carrosserie ou l'écran LCD.

Carrosserie

Pour enlever les taches, utilisez un chiffon doux légèrement humide et un détergent doux. Ne pulvérisez jamais le produit de nettoyage directement vers la carrosserie. (Pour plus de détails, consultez la documentation de l'ordinateur).

Panneau LCD

• Vous pouvez nettoyer la surface de l'écran avec un chiffon doux, par exemple de la gaze, du coton ou du papier optique.
• Si nécessaire, il est possible d’éliminer les taches rebelles à l’aide du chiffon ScreenCleaner fourni, ou en humidifiant une partie d’un chiffon pour augmenter son pouvoir nettoyant.

5-3. Spécifications

Panneau LCD		76 cm (29,8 pouces), panneau LCD couleur TFT avecTraitement de surface : revêtement anti-reflet durciDureté de surface : 3HTemps de réponse : approx. 12 ms
Angle de visualisation		Horizontal : 178°, Vertical : 178°(CR: 10 ou plus)
Pas de masque		0,2505 mm
Fréquence de balayage horizontal		26 ~ 100 kHz
Fréquence de balayage vertical		29.5 - 30.5Hz, 59 - 61Hz (VGA TEXT: 69 ~ 71 Hz)
Résolution		2560 points x 1600 lignes
Couleurs affichées		16,77 millions de couleurs (maximum)
Luminosité recommendée		120cd/m2avec une température de couleurcomprise entre 5000 K et 6500 K
Zone d'affichage		641,2 mm x 400,8 mm (25,2" (H) x 15,8" (V))
Alimentation		100-120 Vca±10%, 50/60 Hz, 1,8 A200-240 Vca±10%, 50/60 Hz, 0,8 A
Consommation électrique		Max.:170 W (avec USB)Min. (Normal):81W (sans USB)Mode économique d'énergie:Less than 2 W (pourune simpleentrie de signal sans USB)Commutateur d'alimentation:1 W ou moinsdésactivé
Connecteur de signal d'entrée		SIGNAL 1 :DVI-D, Dual LinkSIGNAL 2 :DVI-D, Single Link (compatible HDCP)
Signal d'entrée (numérique)		TMDS
Enregistrement de signaux		10
Plug & Play		VESA DDC 2B / EDID structure 1.3
Dimensions	avec upport	689 mm (L) x 511,5 ~ 629,5 mm (H) x 254,7 mm (P)(27,1"(L) x 20,1" ~ 24,8" (H) x 10"(P))
	sans support	689 mm (L) x 450 mm (H) x 90 mm (P)(27.1"(L) x 17,7" (H) x 3,54"(P))
	avec capot	699 mm (L) x 520 ~ 638 mm (H) x 406,5 mm (P)(27,5"(L) x 20,5" ~ 25,1" (H) x 16"(P))
Masse	avec upport	15,7 kg (34,6 lbs.)
	sans support	11,2 kg (24,7 lbs.)
	avec capot	17 kg (37,5 lbs.)
Conditionsambientes	Température	Fonctionnement: 0°C ~ 35°C (32°F ~ 95°F)Stockage: -20°C ~ 60°C (-4°F ~ 140°F)
	Humidité	Fonctionnement: 30% to 80% R.H. Non-condensingStockage: 30% to 80% R.H. Non-condensing
	Pressure	Fonctionnement: 700 to 1060 hPa.Stockage: 200 to 1060 hPa.
USB	Norme USB	Spécification USB Revision 2.0
	Port USB	1 port amont2 port aval
	Intensité fournie auxports aval	480 Mbps (haute), 12 Mbps (maxi), 1,5 Mbps (mini)
	Intensité fournie auxports aval	500 mA/port (maximum)

Dimensions

Réglages par défaut

Luminosité		40%
Lissage		3
Température		5000K
Mode FineContrast		Custom
PowerManager		DVI DMPM
Taille		Plein Ecran
Mise en Veille		Désactivé
Configurer OSD	Taille	Normal
	Veille Menu	45 sec
Bip		Marche
Langue		English
Conf. affichage		Affichage simple
Sélection signal		Dual Link

Affectation des broches

• Connecteur DVI-D

SIGNAL1: Compatible DualLink (*NC: No Connection)

Pin No.	Signal	Pin No.	Signal	Pin No.	Signal
1	T.M.D.S. Data 2-	9	T.M.D.S. Data1-	17	T.M.D.S. Data0-
2	T.M.D.S. Data 2+	10	T.M.D.S. Data1+	18	T.M.D.S. Data0+
3	T.M.D.S. Data2/4 Shield	11	T.M.D.S. Data1/3 Shield	19	T.M.D.S. Data0/5 Shield
4	T.M.D.S. Data 4-	12	T.M.D.S. Data 3-	20	T.M.D.S. Data 5-
5	T.M.D.S. Data 4+	13	T.M.D.S. Data 3+	21	T.M.D.S. Data 5+
6	DDC Clock (SCL)	14	+5V Power	22	T.M.D.S. Clock shield
7	DDC Data (SDA)	15	Ground (return for +5V, Hsync and Vsync)	23	T.M.D.S. Clock+
8	NC*	16	Hot Plug Detect	24	T.M.D.S. Clock-

SIGNAL2: Compatible SingleLink (*NC: No Connection)

Pin No.	Signal	Pin No.	Signal	Pin No.	Signal
1	T.M.D.S. Data 2-	9	T.M.D.S. Data1-	17	T.M.D.S. Data0-
2	T.M.D.S. Data 2+	10	T.M.D.S. Data1+	18	T.M.D.S. Data0+
3	T.M.D.S. Data2/4 Shield	11	T.M.D.S. Data1/3 Shield	19	T.M.D.S. Data0/5 Shield
4	NC*	12	NC*	20	NC*
5	NC*	13	NC*	21	NC*
6	DDC Clock (SCL)	14	+5V Power	22	T.M.D.S. Clock shield
7	DDC Data (SDA)	15	Ground (return for +5V, Hsync and Vsync)	23	T.M.D.S. Clock+
8	NC*	16	Hot Plug Detect	24	T.M.D.S. Clock-

USBPort

N° de contact	Signal	Remarques
1	VCC	Cable power
2	- Data	Serial data
3	+ Data	Serial data
4	Ground	Cable Ground

DVI (digital visual interface)

Interface numérique pour écran plat. L'interface DVI peut transmettre directement les signaux numériques de l'ordinateur sans les pertes de la méthode « TMDS »

Il existe deux types de connecteurs DVI. Le premier est le connecteur DVI-D réservé à l'entrée de signaux numériques. L'autre est le connecteur DVI-I qui accepte des signaux numériques ou analogiques.

Système d'économie d'énergie adapté à l'interface numérique. L'état « moniteur allumé » (mode de fonctionnement normal) et « actif étant » (Mode économique d'énergie) sont indispensables pour le mode d'alimentation DVI-DMPM du moniteur.

La relation non linéaire entre la luminosité d'un écran et la valeur du signal d'entrée est appelée « caractéristique Gamma ». Les valeurs de gamma les plus faibles affichent les images les plus délavées et les valeurs les plus élevées donnent les images à plus haut contraste.

Système de codage des signaux numériques développé pour protéger contre la copie les contenus numériques, tels que la vente, la musique, etc. La technologie HDCP permet de sécuriser la transmission des contenus numériques en codant côté sortie le contenu envoyé via un terminal DVI et en le décodant ensuite côté entrée.

Aucun contenu numérique ne peut ainsi être produit si les équipements côté sortie et côté entrée ne sont pas compatibles HDCP.

Réglage de gain

Réglage de chaque composante de couleur rouge, verte et bleue. La couleur du moniteur LCD est obtenue par le filtrage du panneau. Les trois couleurs primaires sont le rouge, le vert et le bleu. Les couleurs affichées par le moniteur sont obtenues par combinaison de ces trois composantes. Il est possible de modifier la tonalité des couleurs en réglant la quantité de lumière qui passe par chacun des filtres de couleur.

Résolution

Le panneau LCD est constitué d'un nombre fixe d'éléments d'image ou pixels qui s'allument pour former l'image affichée à l'écran. L'écran d'affichage de ce moniteur comporte 2560 pixels horizontalement et 1600 pixels verticaux. À une résolution de 2560 × 1600, les images sont affichées en plein écran (1:1).

Température de couleur

La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés Kelvin. Aux hautes températures de couleur, le blanc apparaît légèrement bleuté, aux températures les plus basses il apparaît rougeâtre. Les moniteurs d'ordinateurs donnent généralement leurs favorables performances avec des températures de couleur élevées.

5000 K: Blanc légèrement rosé.

6500 K: Blanc chaud, comparable à la lumière du jour ou à du papier blanc.

9300 K: Blanc légèrement bleuté.

Méthode de transition de signal pour l'interface numérique.

Acronyme VESA signifie « Video Electronics Standards Association », et DPMS « Display Power Management Signaling ». DPMS est une norme de communication permettant aux cartes graphiques et aux ordinateurs de piloter les économies d'énergie du moniteur.
