MODE D'EMPLOI PRIMAVERA CA 125 IONO BALTUR

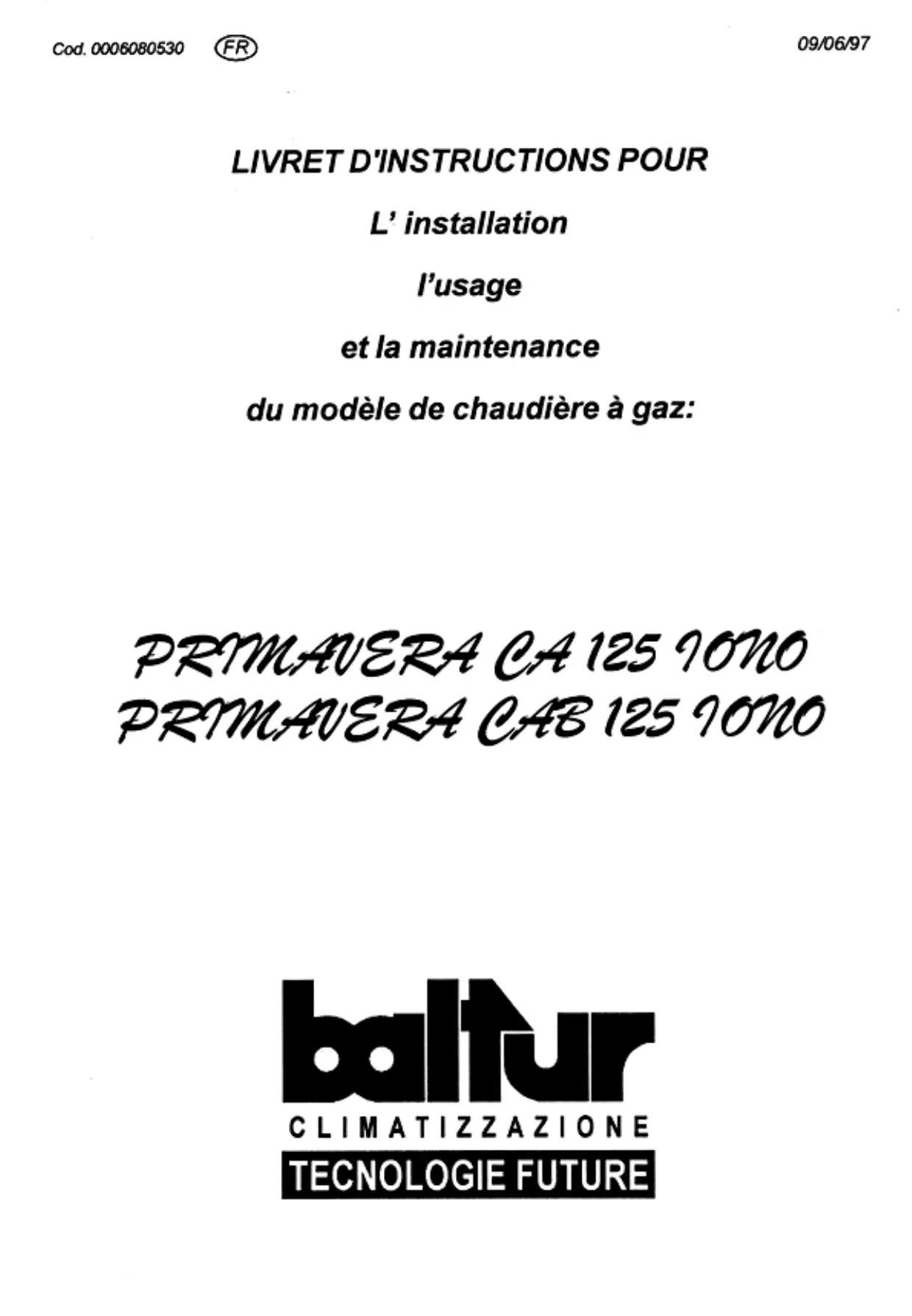

L'installation l'usage et la maintenance du modèle de chaudière à gaz:

Normes et lois relatives à l'installation de chaudières 9 Le local de chaufferie 9 Installation dans un local dont la température peut atteindre 0 °C 9 Ventilation du local 10 Fixation de la chaudière 11 Raccordements hydrauliques 11 Chauffage 11 Alimentation en eau sanitaire 12 Remplissage de la chaudière 12 Conseils et suggestions pour éviter vibrations et bruits à l'intérieur des appareils 12 Raccordement du gaz 13 Raccordements électriques 13 Raccordements à la cheminée 14

AVERTISSEMENTS Avertissements généraux Le présent livret fait partie intégrante du produit, et en est l'instrument essentiel; il devra donc être remis à l'utilisateur. Lire attentivement la notice et les avertissements qui y sont contenus, dans la mesure ou ceux-ci fournissent d'importantes indications quant à la sécurité, l'usage et l'entretien de l'appareillage. Conserver avec soin le présent livret, afin qu'il puisse être consulté par la suite. L'installation de la chaudière doit être effectuée selon les ordonnances et normes en vigueur, selon les instructions données par le constructeur et par le personnel professionellement qualifié. Personnel professionellement qualifié signifie les personnes ayant une particulière compétence technique dans le secteur des composants d'installations de chauffage à usage civile et de production d'eau, et en particulier, les Centres d'Assistance agréés Baltur. Toute responsabilité du constructeur, contractuelle ou extracontractuelle, pour les dommages dûs à des erreurs d'installation, d'usage, ou d'observation des instructions données par le constructeur, est exclue, Cette chaudière doit être exclusivement destinée à l'usage pour lequel elle a été prévue. Important: cette chaudière sert à rechauffer de l'eau à une température inférieure à celle d'ébulition, à pression atmosphérique. Elle doit être raccordée à un système de rechauffement et/ou à un réseau d’eau chaude sanitaire, compatible (s) avec ses capactités et ses prestations. Ne pas laisser à la portée des enfants le matériel d'emballage (comme le carton, les clous, les sacs plastiques, etc..); ce matériel, dans les mains de enfants, peut être dangereux. + _ Avant d'effectuer quelle que opération que ce soit (nettoyage, entretien), l'appareil devra être déconnecté du réseau général, en utilisant l'interrupteur principal, et/ou en utilisant les principaux robinets de fermetures. + _ En cas de panne et/ou de mauvais fonctionnement, éteignez-le, en vous abstenant de réessayer, ou de tenter de le réparer vous-même. Les éventuelles réparations devront obligatoirement se faire dans un des Centres d'Assistance Technique Baltur, et avec les seules plèces détachées d'origine. Un manquement à cette obligation pourra se révéler dangereux pour l'appareil. + Du moment ou vous décideriez de ne plus utiliser l'appareil, les parties de la chaudière pouvant se révèler dangereuses devront être neutralisées. + Sil'appareil devait être vendu, cédé, ou déménagé, assurez-vous que le livret d'instructions suive l'appareil afin qu'il puisse être consulté par le nouveau propiétaire et/ou par l'installateur. + _ Cet appareil doit être exclusivement destiné à l'usage pour lequel il a été prévu. + Un tout autre usage est à considérer comme impropre et dangereux. + Cet appareil doit obligatoirement être installé sur un mur.

Dire] Normes et Lois relatives à l'installation de chaudières La chaudière devra être installée conformément aux règles de l'Art, vérifieé techniquement par une station service agrée et respecter les règles de sécurité suivant la D.T.U. - D.T.U. 61.1 “Installation de gas” - D.T.U. 65.4 “Prescriptions technique relatives aux chaufferies aux gas et aux hidrocarbures liquifiiés” - Norme NF C 15.100 “Installations Elettriques” - D.T.U. 24.1 “Travaux de fumisterie" Le Local de Chaufferie La condition indispensable pour un bon fonctionement de la chaudière, en toute sécurité, est une correcte ventilation du local de chaufferie. lLest en effet nécessaire d'assurer à la chaudière une ventilation adéquate et constante: l'aspiration de l'air comburent se fera au travers d'un tube d'évacuation de diamètre corispondants aux besoins de ventilation, On doit, en synthèse, respecter avec justesse toutes les normes d'installation ayant pour but de garantir un fonctionnement sûr et régulier du matériël. Installation dans un local dont la température peut atteindre 0° C Si la chaudière est installée à l'extérieur, elle doit être protégée par un système de couverture qui la mette à l'abri de l'attaque des agents exterieurs. Dans le cas où la température atteint 0° C, il est vivement conseillé de protéger le circuit de chauffage en introduisant un liquide antigel dans le circuit hydraulique. L'utilisateur devra se conformer strictement aux conseils d'utilisations fournis par le producteur de l'antigel, en ce qui concerne la concentration (en rapport avec la température ambiante), la duréé d'action et la dégradabilité du produit. Les matériaux de construction de nos chaudières résistent aux liquides antigels à base de glycols éthylèniques.

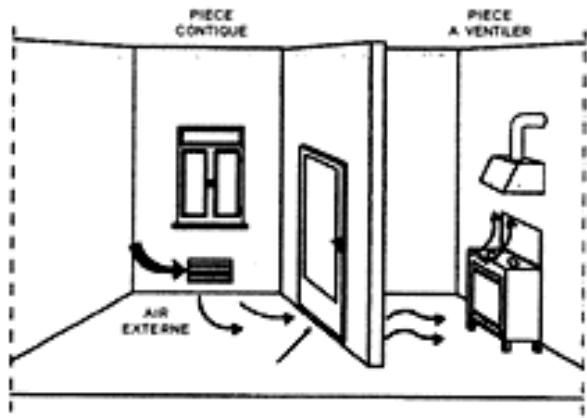

Ventilation du local Nous insistons une nouvelle fois sur l'importance de l'aération du local à l'intérieur duquel se trouve la chaudière. La ventilation peut être directe (c'est - à - dire avec une prise d'air provenant directement de l'extérieur) ou bien indirecte (c'est - à - dire avec une prise d'air provenant des autres pièces contigues), dans tous les cas, les conditions uivantes devront être satisfaites: Ouverture sur les murs externes du local devant être ventilé: ces ouvertures doivent remplir les conditions suivantes; - avoir une section libre nette totale de passage d'environ 6 cm? pour chaque KW du rendement thermique installé, avec un minimum de 100 cm? - être réalisées de telle manière que ces ouvertures, soit à l'intérieur qu'à l'exterieur, ne puissent être obstruées. -_ être protégées (grille, grillage métallique) de telle manière que la section utile indiquée ci-dessus ne soit pas réduites. -_ être situées à une hauteur proche du sol et ne pas provoquer de dérangements aux normales opérations d'évacuation des produits de la combustion.

1) quand cette position n'est pas possible, augmenter d'au moins 50% la section d'ouverture de

2) si une cuisiniére se trouve dans la mème pièce que la chaudière, alors la cuisinière devra

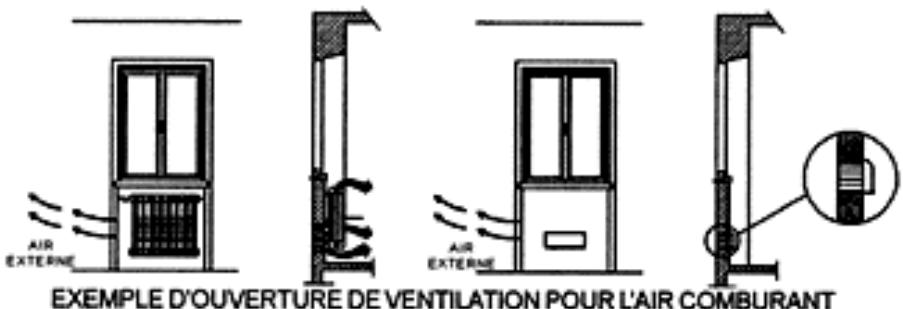

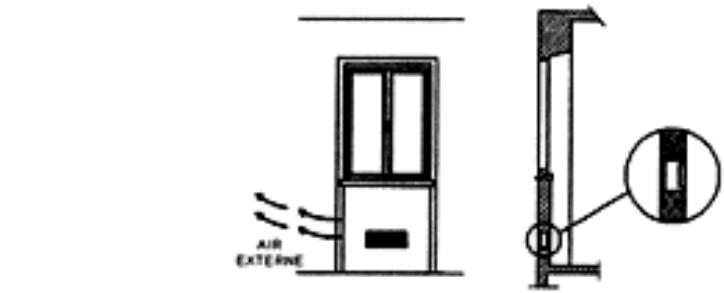

possèder son propre conduit d'aération, de section minimum de 100 cm?, et dans le cas où la cuisinière serait privè de système de sècurité (dètection d'absence de flamme), l'aération devra être augmentée de 100% pour une section totale de 200 cm2. - en cas d'aération indirecte, s'assurer que la pièce contigue ne soit pas une chambre à coucher ou une pièce à haut risque d'incendie. EXEMPLE D'OUVERTURE DE VENTILATION POUR L'AIR COMBURANT LT Sn us

Fixation de la chaudière Pour l'installation, procèder comme suit: + Compte tenu de l'encombrement de la chaudière fixer le masque empreinte avec deux chevilles à expansion. + Raccorder les tuyaux Admission - Retour de l'appareil, eau froide, eau chaude, gaz, au masque empreinte de montage. + Enlever ensuite le masque empreinte.

• _Accrocher la chaudière aux deux chevilles à expansion de soutien et connecter la chaudière aux attaches prédisposées. N.B. : Le masque empreinte de montage sert juste à disposer les attaches; il peut donc être réutilisée. Avertissement Important ‘détacher les bouchons de plastiques des tuyaux de la chaudière servant de protection. Can = on if k 4 ‘fr Fq + > fl dl + +4 ee Le sp ! C Eau Chaude ï ! F Eau Froide mA ‘ MAdmission + test À R Sortie (refoulement) | # : L Ligne électrique i ï T Thermostat d'intérieur ! sa : nn —” nu . à ï h 1 à =. Hs di sat ERA | d 1e 1e ! in !_n nt

MASQUE EMPREINTE CHAUDIERE MASQUE EMPREINTE CHAUDIERE

MOD. PRIMAVERA CAB 125 IONO MOD. PRIMAVERA CA 125 IONO Chauffage S'assurer que la pression de l'eau mesurée à la sortie de la valve de réduction, ne soit pas supérieure à la pression de marche reportée sur la plaquette des composants (chaudière, réservoir, etc.). Vu que durant le fonctionement, la pression de l'eau contenue dans le système de chauffage augmente, s'assurer que sa valeur maximale ne dépasse pas la valeur indiqué sur la plaquette, + _ S'assurer que l'installateur a connecté les évacuations de sécurité de la chaudière à un conduit de sortie. Si la connection n'a pas été opérée, lors de l'intervention de la valve de sécurité, cette derniére provoquerait l'inondation du locale de chaufferie. De cela le constructeur de la chaudière ne peut être tenu responsable. + S'assurer que les tuyeaux du chauffage ne sont pas utilisés comme masse électrique ou téléphonique. Ils ne sont pas faits pour cet usage.

Alimentation en eau sanitaire La pression dans leréseau d'alimentation, doit être comprise entre 1 et 3 bar (dans le cas d'une pression supérieure, installer un réducteur). La dureté de l'eau d'alimentation conditionera la fréquence du nettoyage du serpentin d'échange. Les possibilités d'instilation d'appareillage adéquate au traitement de l'eau devront étreexaminées en fonction de la qualité même de l'eau. Remplissage de la chaudière Une fois effectués tous les branchements de l'appareil, on peut procèder au remplissage du circuit. Une telle opération devra être effectuée avec précaution, en respectant les phases suivantes: ouvrir la valve d'évacuation des radiateurs. Ouvrir graduellement le robinet de remplissage (1 page 10), en s'assurant que les éventuelles valves automatiques d'aération fonctionnent bien, Fermer la valve d'évacuation des radiateurs dès que de l'eau sort. Contrôler au travers du manomètre que la pression atteint la valeur de 1.5 bar. Fermer le robinet de remplissage, et évacuer de nouveau l'air des radiateurs en agissant sur les valves de vidange. Conseils et suggestions pour éviter vibrations et bruits à l’intérieur des appareils éviter l'usage de tuyaux à diamètre réduit. + éviter l'usage de coude à petit rayon et réduction de section importante. il est conseillé d'effectuer un nettoyage à chaud de l'appareil, afin d'éliminer les impuretés provenant des tuyaux, des radiateurs (en particulier de l'huile et du gras), qui risqueraient d'endommager le circulateur.

INSTALLAT. L fl U 1 de PE FERRÉ || © | EN, | | VUE DU BAS DE LA CHAUDIÈRE VUE DU BAS DE LA CHAUDIÈRE MOD. PRIMAVERA CAB 125 IONO MOD. PRIMAVERA CA 125 IONO Raccordement du gaz L'installation de la chaudière devra être effectuée par un personnel qualifié, vu qu'une mauvaise installation peut causer des dommages aux personnes, animaux et bien, pour lesquels le constructeur de la chaudière ne saurait être tenu responsable. + Faire vérifier par un personnel qualifié ce qui suit: a)effectuer le nettoyage de tous les conduites de gaz afin d'éliminer d'éventuels résidus qui pourrait compromettre le bon fonctionement de l'appareil. b) Que la ligne d'adduction et la rampe de gaz soient conformes aux normes et losi en vigueur. c) Contrôler l'étanchéité interne et externe de l'appareillage et des raccords de gaz. d) La tuyeauterie d'alimentation doit avoir une section éguale ou supérieur à celle de la chaudière. e) Contrôler que le gaz distribué soit bien celui indiqué par le constructeur et pour lequel la chaudière a été réglé; sinon faire modifié la chaudière par un centre d’ Assistance Technique Baltur pour l'adaptation à un autre gaz. f} Contrôler qu'en amont de la chaudiére un robinet ‘coupe-circuit est installé. Raccordements électriques La chaudiére est pré-équipée d'un cable d'alimentation secteur et d'un cable pour le thermostat d'intérieur. Le cable d'alimentation secteur doit être rattaché à un système électrique 220 V- 50 Hz, respectant la polarité L-N et le raccordement à la terre. IMPORTANT: Mettre en amont de la chaudière un interrupteur bipolaire. L'interrupteur bipolaire doit avoir une distance entre les contacts d'au moins 3 mm. Pour l'alimentation générale de l'appareil depuis le secteur, l'usage d'adaptateur, de réducteurs, de rallonges et de multiprises est strictement interdit. + La sécurité électrique del'appareillage est atteinte seulement quand celui-ci est correctement relier à un bon système de raccordement à la masse, effectué comme prévu par les nomes et lois en vigueur. Faire vérifier par un personnel qualifié, que le circuit électrique correspond à la puissance maximum absorbée par l'appareil, indiquée sur la plaquette, en s’assurant tout particulièrement que la section des cables électriques est adéquate. La société Baitur S.p.A. décline toute responsabilité en cas de dommages dûs à un manque de raccordement à la terre de la chaudière, ou du non respect des normes. Suivre attentivement les indications des normes en vigueur.

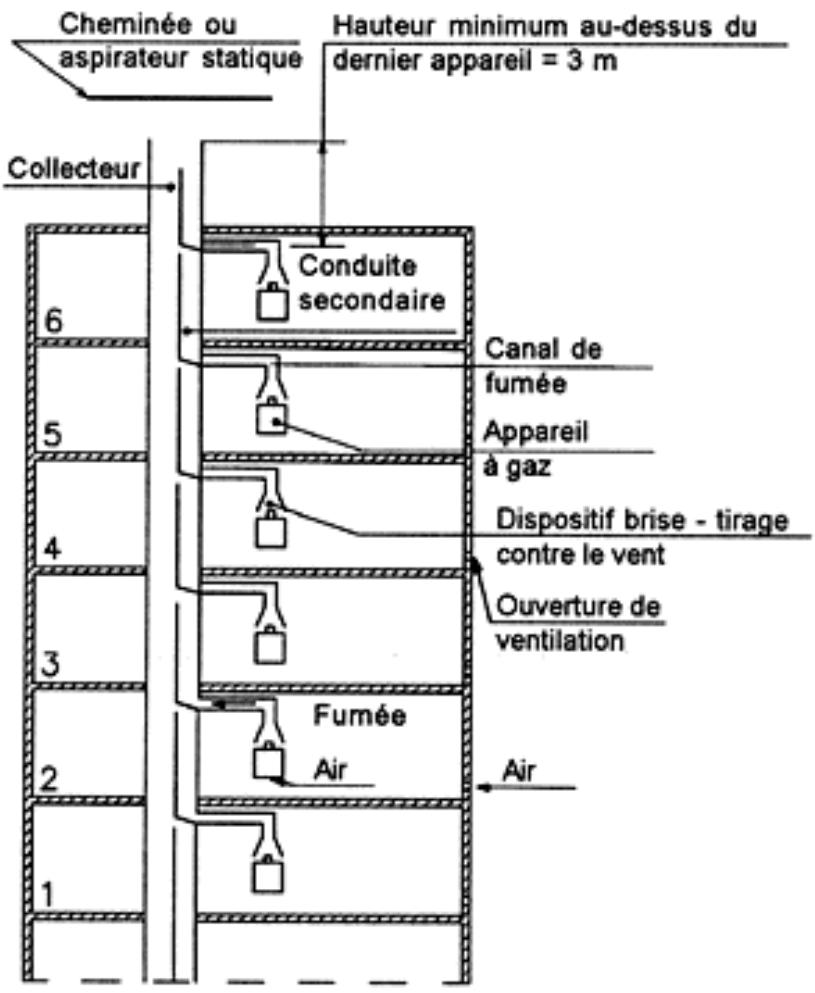

Raccordements à la cheminée Suivre attentivement les indications des normes en vigueur. A l'exception de quelques dispositions normatives, y compris celles contenues dans les réglements locaux et leurs successives modifications, les dispositions de ce sous - chapitre peuvent être appliquées dans les cas suivants: simple substitutions des appareillages de chauffage individuels petites restructurations de systèmes de chauffage pré-existant, situés dans des habitations non individuelles, si dans leur versions initiales ceux-ci ne possèdent pas de système d'évacuation des fumées avec une terminaison sur le toit; la chaudière doit être raccordée à une cheminée de bon tirage et indépendante, de diamètre éguale ou supérieur à celui de la chaudière: il est absoluement interdit de réduire le diamètre du tube d'évacuation ou d'employer des systéme de modulation (serrures); +_ vérifier avec un déprimomètre que le conduit des fumées a un tirage efficace et suffisant; vérifier que la cheminée passant à l'intérieur ou sur les murs de pièces de l'habitation, n'est pas en surpression Pour des conduits de fumées collectifs à ramifications (c.c.r.), nous vousignalons les infiromations suivantes: l'usage de ‘c.c.r. permet seulement le branchenent aux conduits secondaires des appareils alimentés avec un même combustible, du même type et avec un débit technique nominal qui ne différencie pas de plus de 30% en dessous du débit maximum utilisable: le conduit d'évacuation des hottes des cuisines doit avoirun c.c.r. o des cheminées individuelles prévues à ce seul effet: un seul appareil par étage doir être branché au c.c.r. Cheminée ou Hauteur minimum au-dessus du SÇaspirateur statique [dernier appareil = 3 m Collecteur Conduite [) secondaire Canal de fumée Appareil

a gaz FA Dispositif brise - tirage _ contre le vent

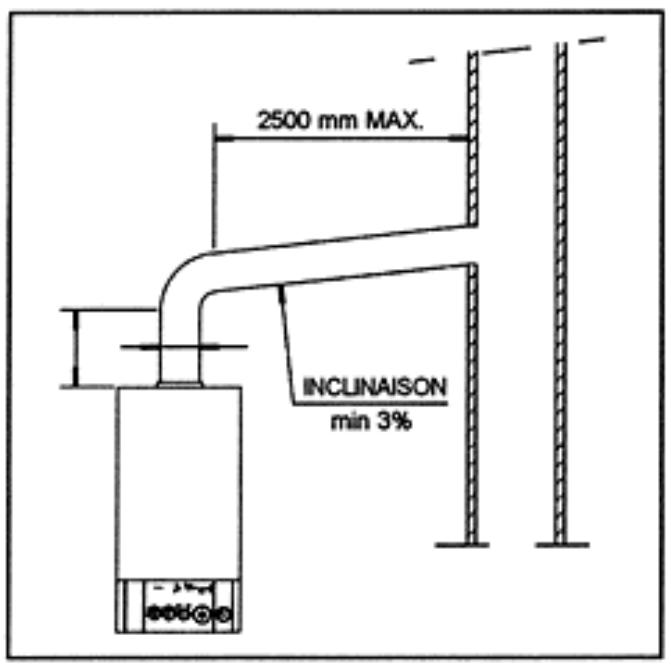

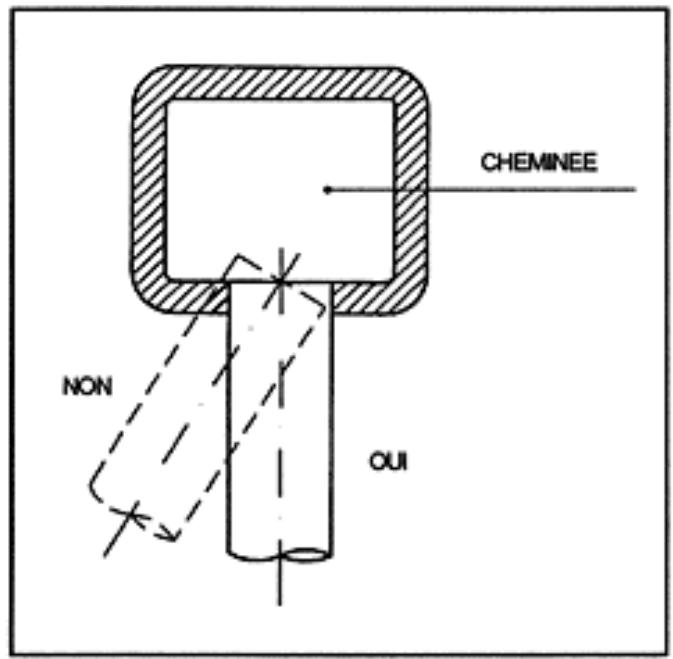

Installer la chaudière avec un trait verticale non inférieur à deus fois son diamètre, mesuré depuis l'ancrage du tube d'évacuation. Après le trait verticale, le tube doit avoir une trajectoire ascensionelle, avec une pendence minimum de 3%, et une longueur non supérieure à 2 500 mm. Ne pas faire dépasser le tube à l'intéreieur du conduit d'évacuation, mais l'arrêter avant le partie inteme du conduit (voir schéma). Le tube doit être perpendiculaire aux parois internes opposées de la cherninée ou du conduit des fumées. EE 22000012,
