- Instruction for burners model Lire attentivement les instructions avant de mettre en fonction le bruleur et pour son entretien correct. Les travaux sur le bruleur et sur l’installation doivent etre executes seulement par du personnel qualifie. L’alimentation electrique de l’installation doit etre debranche avant de commencer les travaux. Si les travaux ne sont pas executes correctement il y a la possibilite de causer de dangereux incidents.
- Alle Arbeiten am Gerät dürfen ausschließlich von autorisierten Fachkräften durchgeführt werden. - Die Stromzuführung der Anlage muß bei Arbeiten am Gerät abgeschaltet und gegen Wiedereinschalten gesichert werden. • La BALTUR garantit la certification “CE” seulement si les brûleur sont installé avec les rampes de gaz “CE” produites par la BALTUR et les accessoires de ligne gaz “CE” (fournis sur demande). NOTE: la présente déclaration n’est pas valable, correspondante à la Norme CE ou bien UNI, pour les brûleurs à gaz et pour la partie gaz des brûleurs mixtes (gaz/fioul ou bien gaz/fioul lourd) lorsque, ces derniers, nous sont commandés sans être conformes à la Norme CE ou bien à la norme italienne UNI, parce qu’ils sont destinés à une utilisation spéciale qui n’est pas prévue par les normes indiquées ci-dessus.
Wir erklären, dass die Gas-, Heizöl-, Schweröl- und Wechselbrenner (Gas/Heizöl oder Gas/Schweröl) von uns fachgerecht und in Übereinstimmung mit den zum Zeitpunkt der Fertigung geltenden Normen CE - CEI UNI hergestellt wurden. - Coffrets de sécurité “ - Vanne gaz combinée (monobloc) MB-DLE...B01 “ - Precisions concernant l’utilisation du propane (G.P.L.) “ - Schema de principe pour reduction de pression - Irregularites de fonctionnement “ - Schema d’installation avec vaporisateur “ - Schema de reglage servomoteur “ - Schema electrique “

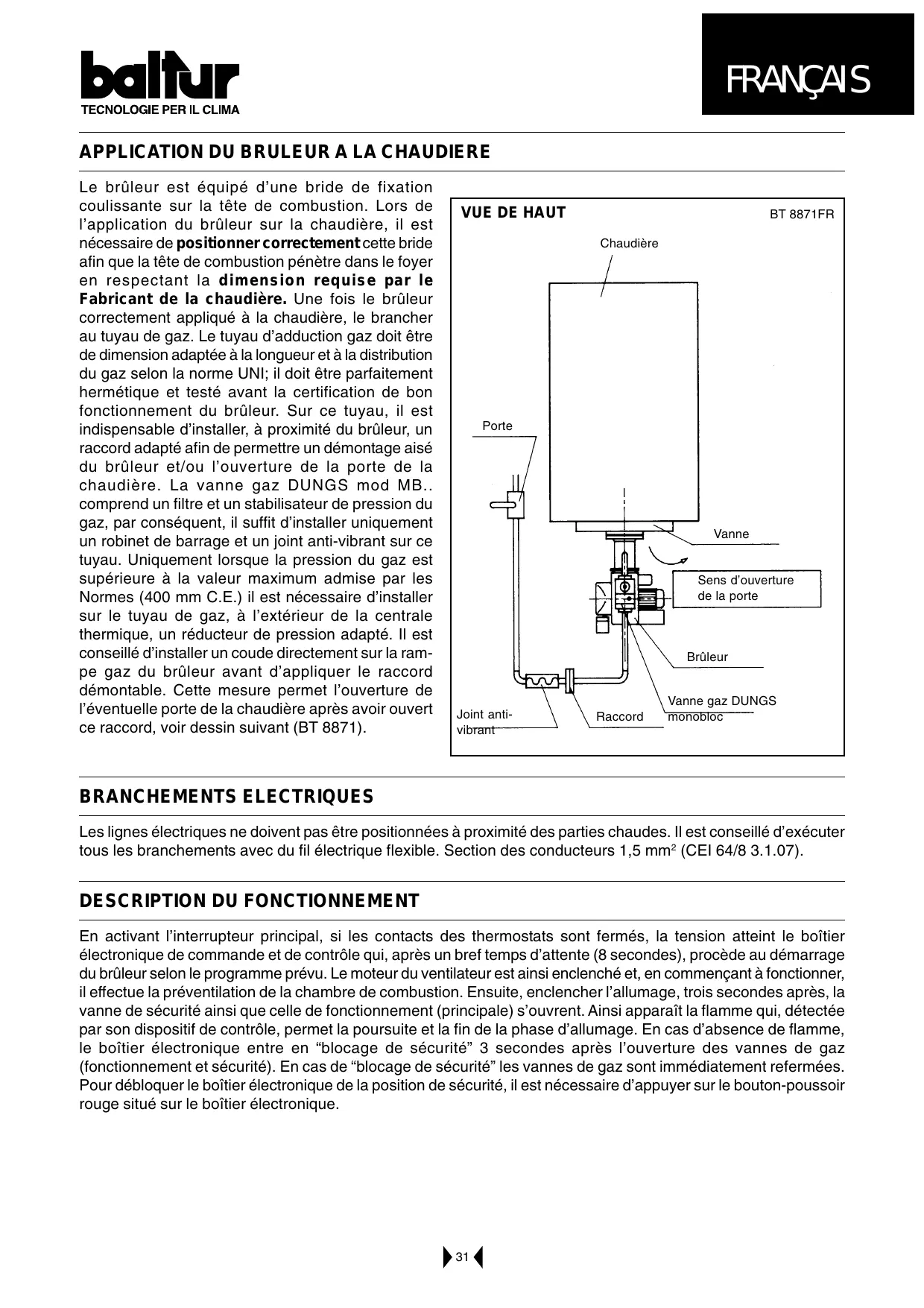

Presóstato aire Cabeza de combustión Junta aislante Brida acoplamiento quemador Normes (400 mm C.E.) il est nécessaire d’installer sur le tuyau de gaz, à l’extérieur de la centrale thermique, un réducteur de pression adapté. Il est conseillé d’installer un coude directement sur la rampe gaz du brûleur avant d’appliquer le raccord démontable. Cette mesure permet l’ouverture de l’éventuelle porte de la chaudière après avoir ouvert ce raccord, voir dessin suivant (BT 8871).
(fonctionnement et sécurité). En cas de “blocage de sécurité” les vannes de gaz sont immédiatement refermées. Pour débloquer le boîtier électronique de la position de sécurité, il est nécessaire d’appuyer sur le bouton-poussoir rouge situé sur le boîtier électronique.
(en ce qui concerne l’utilisation de gaz GPL, consulter le chapitre approprié) Pour procéder à l’allumage, il est nécessaire de vérifier, lorsque le brûleur est triphasé, que le sens de rotation du moteur soit correct. Si cela n’a pas été effectué au moment du branchement du brûleur au tuyau de gaz, il est indispensable, en prenant toutes les précautions nécessaires et après avoir ouvert les portes et les fenêtres, d’effectuer la purge de l’air présent dans le tuyau. Il est nécessaire d’ouvrir le raccord situé sur le tuyau à proximité du brûleur puis, ensuite, ouvrir un peu le ou les robinets de barrage du gaz. Attendre jusqu’à ce que l’odeur caractéristique du gaz apparaisse puis refermer le robinet. Attendre une durée suffisante, en fonction des conditions spécifiques, afin que le gaz présent dans le local se disperse à l’extérieur puis, rétablir le branchement du brûleur au tuyau de gaz. Ensuite, procéder de la façon suivante: 1) Vérifier que l’évacuation des produits de combustion puisse s’effectuer sans entrave (volet cheminée ouvert) et qu’il y ait de l’eau dans la chaudière. 2) Ouvrir, plus ou moins en fonction de la nécessité, le régulateur de l’air de combustion, (voir 0002932060, “servomoteur réglage commande volet d’air type STA 5 B 0.36/8 2N36L”) et ouvrir d’environ un tiers le passage de l’air entre la tête et le disque flamme (diffuseur), voir réglage tête de combustion (BT 8769/2 et 0002932161). 3) Agir sur les régulateurs incorporés dans la vanne de sécurité et de fonctionnement de façon à permettre la distribution de gaz nécessaire. N.B.: Consulter, dernières pages, la description spécifique des opérations nécessaires pour le réglage de la distribution de gaz en fonction du type de vanne équipant le brûleur. 4) Enclencher l’interrupteur principal afin d’alimenter le brûleur. A ce point, le brûleur effectue la phase de préventilation. Si le pressostat de contrôle de la pression de l’air détecte une pression supérieure à la valeur à laquelle il est réglé, le transformateur d’allumage se déclenche ainsi que, successivement les vannes de gaz (de sécurité et de fonctionnement). Les vannes s’ouvrent complètement et la distribution du gaz est limitée à la position à laquelle le régulateur de débit incorporé dans la vanne de fonctionnement (principale) a été réglé manuellement. Lors du premier allumage, il est possible de constater des “blocages” successifs dus à: a - Le tuyau de gaz n’a pas été suffisamment purgé de l’air présent, par conséquent, la quantité de gaz est insuffisante pour permettre une flamme stable. b - Le “blocage” avec présence se flamme peut être provoqué par une instabilité de cette dernière au niveau de la zone de ionisation, ceci à cause d’un rapport air-gaz incorrect. Dans ce cas, il est nécessaire de modifier la quantité d’air et/ou de gaz distribuée de façon à trouver le rapport correct. Cet inconvénient peut aussi être provoqué par une distribution air/gaz incorrect au niveau de la tête de combustion. Dans ce cas, agir sur le dispositif de réglage de la tête de combustion en fermant ou en ouvrant plus le passage de l’air entre la tête et le diffuseur de gaz. Pour effectuer cette manoeuvre, voir le chapitre réglage de la tête de combustion. c - Il se peut que le courant de ionisation interfère avec le courant de décharge du transformateur d’allumage (les deux courants ont un parcours en commun sur la “masse” du brûleur), dans ce cas, le brûleur se bloque à cause d’une ionisation insuffisante. Dans ce cas, inverser l’alimentation (côté 230 V) du transformateur d’allumage (changer de place les deux fils qui amènent la tension au transformateur). Cet inconvénient peut aussi être provoqué par une “mise à la terre” insuffisante de la carcasse du brûleur. Nous précisons que la valeur minimum du courant de ionisation pour assurer le fonctionnement de l’appareil figure sur le schéma électrique, normalement, le courant de ionisation est nettement plus élevé. Pour vérifier le courant de ionisation, brancher un micro-ampèremètre avec une échelle appropriée “en série” au circuit de ionisation. Le cable de l’électrode de ionisation est doté de connecteur (voir schéma électrique)afin defaciliter le branchement du micro-ampèremètre. Nous précisons que le fil à isolation élevée qui provient de l’électrode doit être introduit dans le négatif (signe -) du micro-ampèremètre. 5) Lorsque le brûleur est allumé, régler la distribution à la valeur désirée (gaz naturel=8550 kcal/m3) en effectuant la lecture sur le compteur et en faisant la différence entre deux lectures, à une minute précise d’intervalle. En multipliant la valeur obtenue par soixante, on obtient le débit en soixante minutes ou une heure. Ce débit peut être modifié en agissant sur le régulateur incorporé dans la vanne, voir dernières pages Description du réglage des vannes. 6) Au moyen des instruments appropriés, contrôler que la combustion s’effectue correctement (CO2 maxi. = environ 10% pour le gaz naturel - CO maxi. = 0,1%). 7) Après avoir effectué le réglage, il est nécessaire d’éteindre et de rallumer plusieurs fois le brûleur afin de vérifier que l’allumage s’effectue normalement. 8) Une fois le brûleur allumé, vérifier, comme expliqué précédemment, la distribution de gaz et la combustion à
9) Contrôler l’état des dispositifs de sécurité, blocage (en débranchant le câble de l’électrode de ionisation), pressostat d’air, pressostat gaz, thermostats.
La tête de combustion est équipée d’un dispositif de réglage de façon à fermer ou ouvrir le passage de l’air entre le disque et la tête. Ainsi, en fermant le passage, on réussit à obtenir une pression élevée en amont du disque, même en cas de faibles débits. La vitesse élevée et la turbulence de l’air permettent une meilleure pénétration de celui-ci dans le combustible et, par conséquent, une stabilité de la flamme et un mélange excellents. Il se peut qu’il soit indispensable de disposer d’une pression d’air élevée en amont du disque, afin d’éviter des pulsations de flamme, cette condition est pratiquement indispensable lorsque le brûleur fonctionne sur foyer pressurisé et/ ou à haute charge thermique. Il est donc évident que le dispositif qui ferme l’air sur la tête de combustion doit être placé dans une position telle qu’elle permette de toujours obtenir derrière le disque une valeur très élevée de la pression de l’air. Il est conseillé d’effectuer le réglage de façon à réaliser une fermeture de l’air sur la tête telle qu’elle nécessite une ouverture sensible du volet d’air qui règle le flux de l’aspiration du ventilateur du brûleur, naturellement, cette condition doit se vérifier lorsque le brûleur fonctionne au débit maximum désiré. Pratiquement, il est nécessaire de commencer le réglage avec le dispositif qui ferme l’air sur la tête de combustion sur une position intermédiaire, en allumant le brûleur pour un réglage indicatif, comme expliqué précédemment. Lorsque le débit maximum désiré est atteint, corriger la position du dispositif qui ferme l’air sur la tête de combustion, en le déplaçant en avant ou en arrière, de façon à obtenir un flux d’air approprié au débit, avec volet de réglage de l’air en position sensiblement ouverte. En réduisant le passage de l’air sur la tête de combustion, il est nécessaire d’éviter la fermeture complète. N.B. : Contrôler que l’allumage soit régulier, en cas de fermeture du passage entre la tête et le disque, il se peut que la vitesse du mélange (air/combustible) soit trop élevée, au point de rendre l’allumage difficile. Dans ce cas, il est nécessaire d’ouvrir progressivement le régulateur jusqu’à atteindre une position permettant un allumage régulièr, considérer cette position comme définitive.
Il est aussi nécessaire que l’étincelle de l’électrode d’allumage ait lieu exclusivement entre celle-ci et le disque de tôle perforée. Il peut aussi être nécessaire de nettoyer la tête de combustion. Durant l’opération de remontage, veiller à centrer exactement les électrodes (celle d’allumage et celle de détection flamme) afin qu’elles se trouvent à la masse, avec pour conséquence le blocage du brûleur.
La position de “blocage” est une position de sécurité dans laquelle le brûleur se place automatiquement lorsqu’un composant du brûleur ou de l’installation ne fonctionne pas correctement, avant de procéder au déblocage , il est nécessaire de vérifier que la cause du “blocage” ne constitue pas une situation de danger. Les causes du blocage peuvent être transitoires (par ex. air dans les tuyaux, etc.), par conséquent, une fois débloqué, le brûleur se remet à fonctionner normalement. Lorsque les “blocages” se répètent (3-4 fois de suite), ne pas insister mais rechercher la cause et y remédier ou demander l’intervention du technicien du Service Après-Vente. Le brûleur peut rester en position de “blocage” sans limite de temps. En cas d’urgence, fermer le robinet du combustible et couper l’alimentation électrique.
C Reglage aspiration air 1 Electrode detecteur 2 Electrode d’allumage Pour effectuer le réglage de la distribution maximum désirée, desserrer la vis de blocage (4) (celle avec la tête en saillie et non celle bloquée avec du vernis), et tourner la poignée (3). En la tournant dans le sens des aiguilles d’une montre, la distribution diminue, dans le sens contraire, elle augmente. Nous précisons qu’en tournant la poignée on déplace le fin de course qui limite l’ouverture de la vanne, par conséquent, lorsque la poignée de réglage est complètement tournée vers le signe -, la vanne ne s’ouvre pas et le brûleur ne s’allume pas. Pour obtenir l’allumage, il est nécessaire de tourner la poignée dans le sens contraire des aiguilles d’une montre, vers le signe +. Pour effectuer la course complète, de zéro au maximum et vice-versa, tourner la poignée de presque six tours complets. L’opération de réglage du débit (maximum et de démarrage) doit être effectuée dans forcer contre les “fins de course” respectifs. 3) Stabilisateur de pression (10) réglable (voir tableau) au moyen de la vis accessible en faisant coulisser latéralement le couvercle (1). La course complète du minimum au maximum, et vice-versa, nécessite environ 80 tours complets, ne pas forcer contre les fins de course. Autour de l’orifice d’accès se trouvent les flèches avec les symboles qui indiquent le sens de rotation pour l’augmentation de la pression (rotation dans le sens des aiguilles d’une montre) et celui pour la diminution (rotation dans le sens contraire). Ce stabilisateur réalise la fermeture hermétique entre “l’amont” et “l’aval” en cas d’absence de flux. Il n’existe pas d’autre dispositif pour obtenir des valeurs de pression autre que celles indiquées. Pour effectuer le réglage du stabilisateur de pression, brancher le manomètre à eau au raccord installé sur la prise (8) correspondant à la sortie du stabilisateur (Pa). 4) Filtre d’entrée (12) accessible pour le nettoyage en enlevant une des deux plaquettes latérales de fermeture. 5) Pressostat (14) de pression minimum. Pour effectuer le réglage, enlever le couvercle transparent et agir sur la poignée noire. Le repère de référence est un petit rectangle présent sur le disque jaune autour duquel tourne la poignée de réglage. 6) A l’entrée, sur la bride de fixation, une prise (13) pour la détection de la pression d’entrée est prévue. A la sortie, sur la bride de fixation, une prise (7) pour la détection de la pression de sortie est prévue. 7) Les prises de pression latérales (9), indiquées par Pe, communiquent avec la pression d’entrée. 8) Les prises de pression latérales (8), indiquées par Pa, servent pour détecter la pression à la sortie du stabilisateur. Il convient de préciser que la pression en sortie du groupe vannes (détectable à la prise 7) correspond à la pression réglée par le stabilisateur moins la pression nécessaire pour vaincre la résistance de traversée de la vanne principale (5). Nous précisons que les résistances de traversée vanne sont variables en fonction de la quantité d’ouverture de la vanne, réglée par la poignée (3) permettant le déplacement du fin de course. Pour effectuer le réglage du stabilisateur de pression, brancher le manomètre à eau au raccord installé sur la prise (8) correspondant à la sortie du stabilisateur (Pa). 9) Event (11) du stabilisateur de pression, pour un fonctionnement correct, les orifices de purge ne doivent pas être obstrués.
1) Brancher le manomètre à eau à la prise de pression Pa (indiquée par le n°8) pour détecter la pression à la sortie du stabilisateur. 2) Positionner les régulateurs de distribution du gaz pour l’allumage (2) et celui pour le débit maximum (3) sur la position nécessaire pour la distribution désirée. Ouvrir aussi le régulateur de l’air de combustion. 3) Allumer le brûleur. 4) Après avoir allumé le brûleur, agir sur la vis de réglage (1) du stabilisateur régulateur de la pression du gaz et régler la pression à la valeur nécessaire pour obtenir le débit désiré lorsque le régulateur de débit maximum (3) est en position d’ouverture maximum. Nous précisons que, normalement, pour obtenir la condition sus-mentionnée, environ 40-70 mm. C.E. sont nécessaires. 5) Positionner le régulateur du débit d’allumage (2) sur la position nécessaire pour obtenir l’allumage avec la distribution minimum possible.
à l’air = 1,56 pour le propane), et, par conséquent, ne se disperse pas dans celui-ci comme le méthane, dont le poids spécifique est inférieur (poids spécifique relatif à l’air = 0,60 pour le méthane), mais précipite et se répand au sol (comme un liquide). En fonction de ce fait, le Ministère de l’Intérieur a imposé des limitations à l’utilisation du gaz liquide dans la circulaire n° 412/4183 du 6 Février 1975, dont nous résumons ci-après les points les plus importants : a) L’utilisation du gaz liquide (G.P.L.= brûleur et/ou chaudière est possible uniquement dans des locaux hors de terre et dirigés vers des espaces libres. Des installations utilisant du gaz liquide ne sont pas autorisés dans des locaux semi-enterrés ou enterrés. b) Les locaux dans lesquels le gaz liquide est utilisé doivent posséder des ouvertures de ventilation, sans dispositif de fermeture, effectuées sur les murs extérieurs et ayant une surface au moins égale à 1/15 de la surface du local sur plan, avec un minimum de 0,5 m2. Au moins un tiers de la surface totale de ces ouvertures doit être situé dans la partie inférieure des murs extérieurs, au ras du sol. 3) EXECUTION DE L’INSTALLATION DE GAZ LIQUIDE AFIN DE GARANTIR UN FONCTIONNEMENT CORRECT EN TOUTE SECURITE La gazéification naturelle, dans des séries de bouteilles ou un réservoir, est utilisable uniquement pour des installations de faible puissance. La capacité de distribution en phase gaz, en fonction des dimensions du réservoir et de la température extérieure minimum figurent uniquement à titre indicatif, dans le tableau suivant. TEMPERATURE MINIMUM
Le dimensionnement des vannes que nous prévoyons pour la pression d’alimentation est d’environ 300 mm C.E.. Nous conseillons de vérifier la pression du gaz au brûleur au moyen d’un manomètre à colonne d’eau. N.B. : La puissance maximum et minimum (kcal/h) du brûleur reste, naturellement, celle du brûleur à méthane d’origine (le G.P.L a un pouvoir calorifique supérieur à celui du méthane, par conséquent, pour brûler complètement, il nécessite une quantité d’air proportionnelle à la puissance thermique développée). 5) CONTROLE DE LA COMBUSTION Afin de limiter la consommation, et principalement afin d’éviter de graves inconvénients, régler la combustion à l’aide d’instruments appropriés. Il est absolument indispensable de vérifier que le pourcentage d’oxyde de carbone (CO) ne dépasse pas la valeur maximum admise, soit 0,1 % (utiliser l’analyseur de combustion). Nous précisons que nous considérons comme exclus de la garantie les brûleurs fonctionnant au gaz liquide (G.P.L.) dans des installations ne respectant pas les dispositions indiquées ci-dessus. 40
1) Les vannes gaz ne s’ouvrent pas. 2) Absence de décharge à la pointe de l’électrode. 3) Absence de l’autorisation du pressostat d’air.
2)Contrôler l’ouverture des dispositifs de barrage situés le long du tuyau d’alimentation. 1)Contrôler le fonctionnement des vannes. 2)Contrôler le fonctionnement du transformateur d’allumage. Contrôler le positionnement des pointes des électrodes. 3)Contrôler le réglage et le fonctionnement du pressostat d’air.
3) Raccord en acier, à souder, et rondelle en cuivre. 4) Vanne de sécurité à 18 bar avec raccord en acier, à souder.
- El vaporizador se considera un punto peligroso, por consiguiente hay que colocarlo a una distancia de seguridad de los edificios. - La instalación eléctrica tiene que ser antideflagrante y a prueba de explosión. - Las tuberías sin soldaduras del GLP tienen que ser de acero con juntas soldadas o bridadas PN 40 (presión nominal 40 bar). Están prohibidas las juntas roscadas. Especificación de los materiales 1) Válvula que coge el gas en fase líquida 2) Grifo suministro líquido con limitador de flujo. 3) Uniones de acero soldadas y arandela de cobre 4) Válvula de seguridad de 18 bar con racor de acero soldado
